LED Shadow - Lámpara Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector LED UV de efectos (luz negra)
Marca	Chauvet
Modelo	LED Shadow
Dimensiones (aprox.)	25,4 × 25,4 × 25,4 cm (10 × 10 × 10 pulgadas)
Peso (aprox.)	2,3 kg (5 libras)
Alimentación eléctrica	100-240 VCA, 50/60 Hz (universal)
Consumo	Variable según el voltaje (ver etiqueta)
Fusible	Tipo y amperaje específicos (ver etiqueta)
Protección IP	IP20 (uso interior únicamente)
Temperatura ambiente máx.	40 °C (104 °F)
Fuentes de luz	LED UV (luz negra)
Modos de funcionamiento	Automático, activación por sonido, DMX (3 canales), maestro/esclavo, regulador, estroboscópico
Control DMX	Sí, mediante conectores XLR de 3 pines (entrada/salida)
Control remoto	Compatible con IRC-6 (infrarrojo, opcional)
Conexión en cadena eléctrica	Sí, número de dispositivos limitado (ver manual)
Montaje	Soportes de fijación incluidos (montaje en pared o en pinza)
Cable de seguridad	Requerido (no incluido, ej. CH-05 Chauvet)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar al servicio técnico
Información general	Manual de referencia incluido; descarga disponible en www.chauvetlighting.com

Preguntas frecuentes - LED Shadow Chauvet

¿Cómo configurar la dirección DMX de inicio?

Use los botones del menú para navegar hasta la opción Addr, luego ajuste la dirección de d001 a d510. La dirección máxima recomendada es 510 para permitir el acceso a todos los canales.

¿Cómo usar el modo maestro/esclavo?

Conecte los dispositivos en cadena mediante DMX. En el maestro, ajuste el modo deseado (Auto, Sonido, etc.). En los esclavos, ajuste la opción SLA a SLAV. El maestro controlará a los esclavos.

¿Cómo reemplazar el fusible?

Desconecte el aparato. Use un destornillador de punta plana para levantar la tapa del portafusible. Retire el fusible fundido y reemplácelo por un fusible del mismo tipo y amperaje. Vuelva a colocar la tapa y reconecte.

¿Puedo usar este aparato en exteriores?

No, el LED Shadow está clasificado IP20 y debe usarse únicamente en interiores. Evite la exposición a la lluvia o la humedad para prevenir cualquier riesgo de incendio o descarga eléctrica.

¿Cómo limpiar el aparato?

Desconecte siempre el aparato antes de limpiarlo. Use un paño seco y suave. No use solventes ni productos abrasivos. Asegúrese de que las ranuras de ventilación no estén obstruidas.

¿Cuáles son los modos de funcionamiento disponibles?

Los modos incluyen: automático (5 programas con velocidad ajustable), activación por sonido, regulador (UV de 000 a 255), estroboscópico (velocidad 0-8) y DMX de 3 canales. Consulte el menú Aut y Sou para seleccionarlos.

¿Cómo montar el aparato en altura?

Use los soportes de fijación incluidos y una pinza de montaje adecuada al peso. Fije siempre un cable de seguridad (ej. CH-05) para asegurar el aparato. Lea las instrucciones de seguridad antes del montaje.

¿Qué hacer si el aparato no enciende?

Verifique primero el fusible y reemplácelo si es necesario. Asegúrese de que la tensión de alimentación corresponda al rango indicado (100-240 V). Si el problema persiste, contacte al soporte técnico.

¿Puedo usar un control remoto?

Sí, el LED Shadow es compatible con el control remoto infrarrojo IRC-6 de Chauvet (vendido por separado). No se requiere configuración especial.

¿Cómo restablecer el aparato a los valores predeterminados?

Acceda al menú SYS, luego seleccione rEST. Confirme para restablecer el software a los ajustes de fábrica. Todos los ajustes personalizados se borrarán.

MANUAL DE USUARIO LED Shadow Chauvet

La Guía de referencia rápida (GRR) del LED Shadow™ contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue manual de usuario de www.chauvetlighting.com para una información más detallada.

Exención de responsabilidad Notas de seguridad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Estas notas de seguridad incluyen información importante sobre el montaje uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
  • NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
  • NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este produc to en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
  • Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase el contacto con su distribuidor para solicitar asistencia o devolver un producto Visite www.chauvetlighting.com para información de contacto.

Qué va incluido

• LED Shadow™
• Cable de alimentación
• Tarjeta de garantía
• Soporte para colgar con material de montaje
  • Guía de referencia rápida

Para empezar

Desembale su LED Shadow™ y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíquesel inmediatamente al transportista, no a Chauvet.

Descripción del producto

El LED Shadow™ es un asombroso efecto de luz negra UV LED de 3 canales. Incorpora blackout, estático, atenuador y estroboscopio, con una frecuencia de destellos totalmente ajustable. El control DMX, unido a los programas automático y por sonido integrados, permiten personalizado fácilmente. El LED Shadow™ cabe perfectamente en la bolsa de transporte CHS-40 VIP.

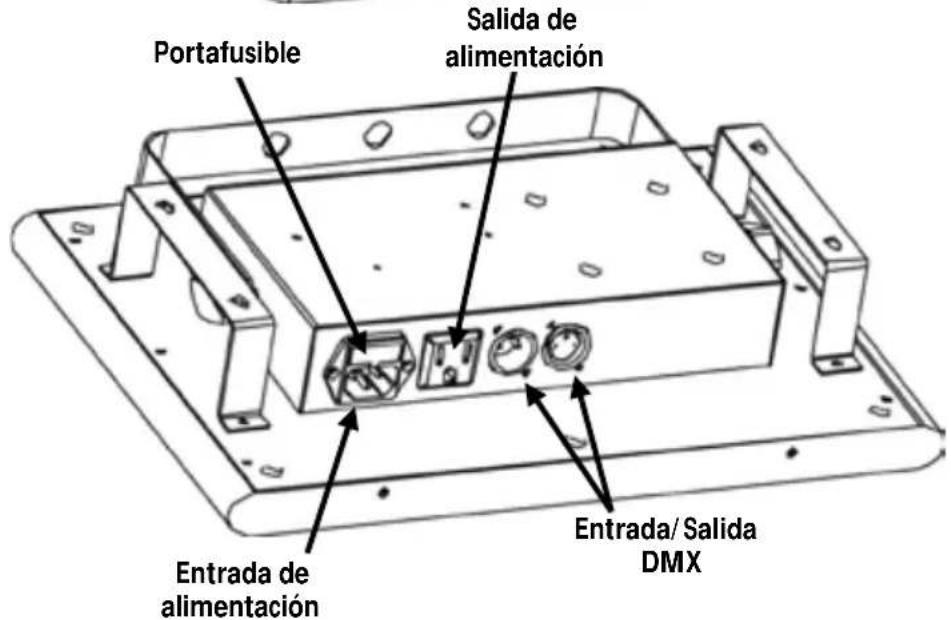

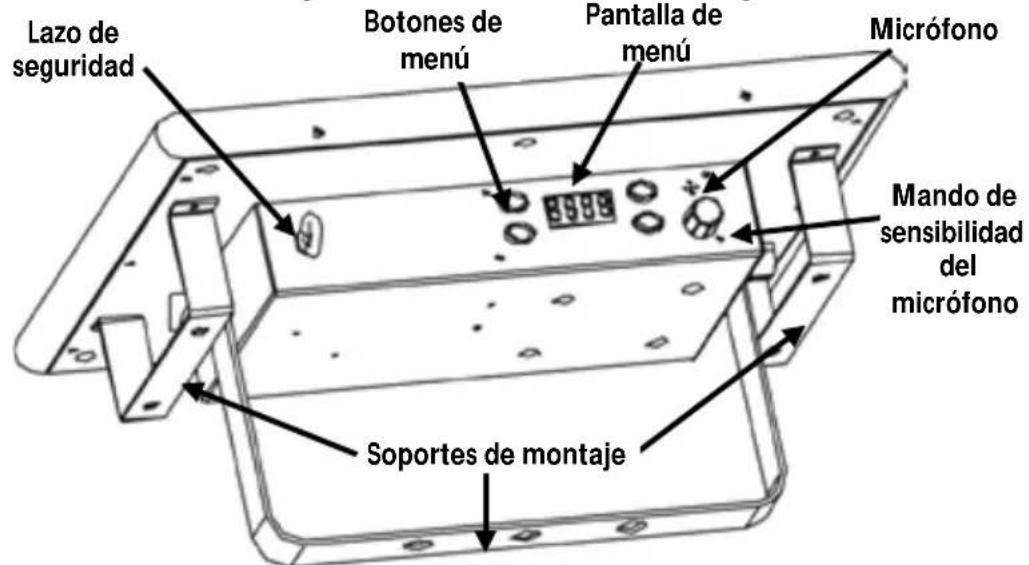

Vista general del producto

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de productos LED Shadow™ que se pueden alimentar en cadena, consulte el Manual de usuario o la pegatina del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura de portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa d seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

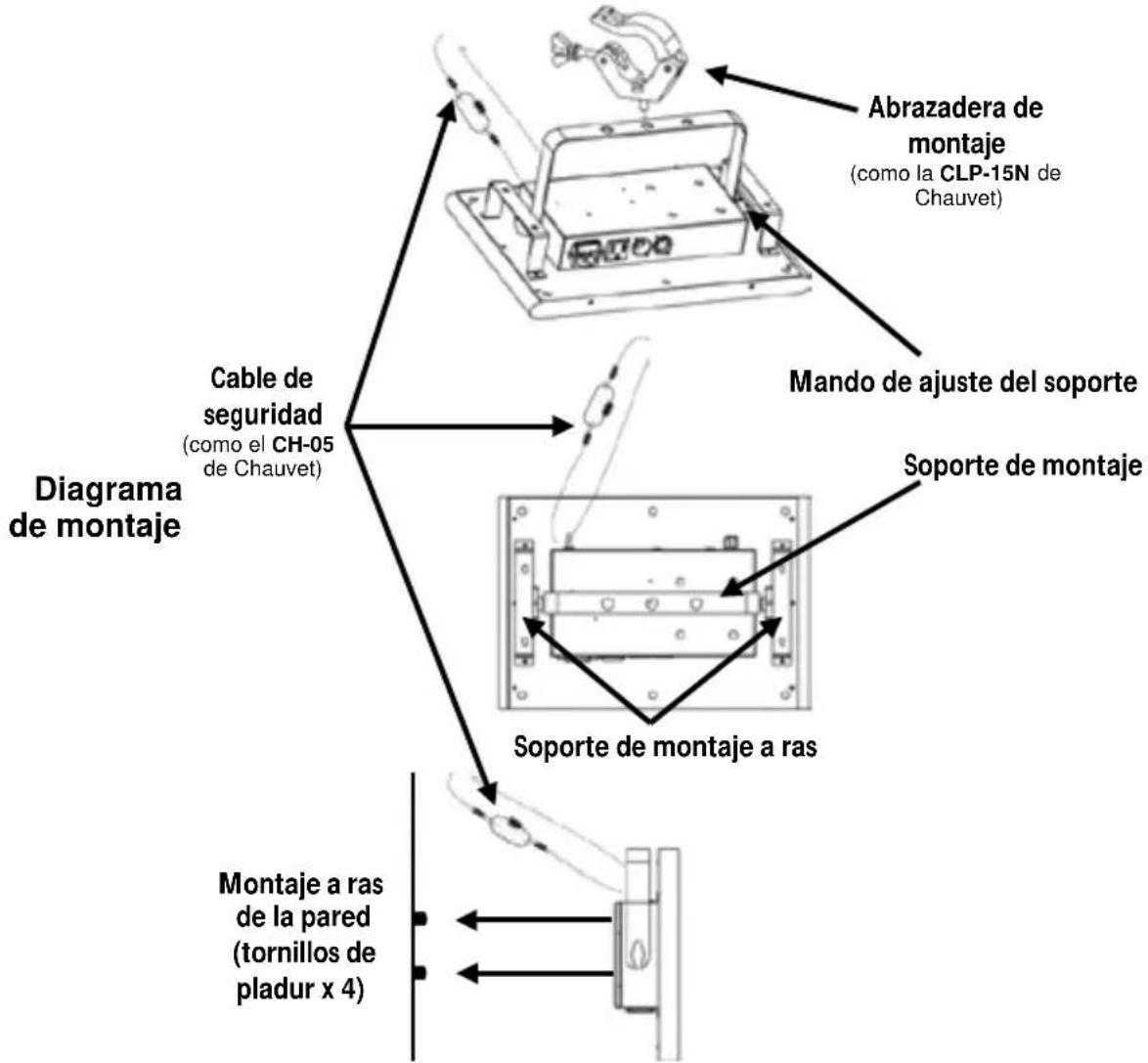

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que la abrazadera de montaje es capaz de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite www.chauvetlighting.com/cables-clamps-main.html. Existen también soportes de montaje con orificios en lágrima para montar a ras de la pared.

Descripción del panel de control	Botón	Función
		Selecciona un modo de funcionamiento o sale de la opción de menú actual
		Se desplaza hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
		Se desplaza hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
		Activa una opción de menú o valor seleccionado

Enlace DMX

El LED Shadow™ puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 510.

Conexión Maestro/ Esclavo

El LED Shadow™ usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

IRC-6 Control Remoto por Infrarrojos

El LED Shadow™ es totalmetne compatible con el control remoto por infrarrojos (IRC-6) de Chauvet. Para más información sobre el IRC-6 o para descargar instrucciones, visite www.chauvetlighting.com.

Opciones de menú

Nivel principal	Niveles de programación		Descripción
Aut(automático)	Aut0	S. 01–100	Programas automáticos y velocidad
	Aut1
	Aut2
	Aut3
	Aut4
	Aut5
Sou(active por sonido)	Soud		Activo por sonido
CoL CoLo		L.000–255 (UV)	Atenuador
		S. 0–8	Velocidad de flash del estroboscópio
Addr	d001–510		Modo DMX de 3 canales
SLA	SLAV		Modo esclavo
SYS	LEdS	on	LED encendidos
		oFF	LED apagados
	tESt		Realizar una prueba de todos los LED
	rESt		Reiniciar el software

Valores DMX

3-CH	Canal	Función	Valor	Porcentaje/Configuración
	1 Modo		000	Sin función
			001 Û 039	Modo Atenuador
			040 Û 079	Modo Automático 1
			080 Û 119	Modo Automático 2
			120 Û 159	Modo Automático 3
			160 Û 199	Modo Automático 4
			200 Û 239	Modo Automático 5
			240 Û 255	Modo Sonido
	2	Velocidad de flash del estroboscópio (C. 1 001–039)	000 Û 009	Sin estroboscópio
			010 Û 255	Velocidad de flash del estroboscópio (0–100%)
		Velocidad de modo automático (C. 1 040–239)	000 Û 255	Velocidad del modo Automático (lento a rápido)
		Sin función (C. 1 240–255)	000 Û 255	Sin función
	3	Intensidad	000 Û 255	100%–0
