LED Shadow - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED UV à effets (lumière noire)
Marque	Chauvet
Modèle	LED Shadow
Dimensions (approx.)	25,4 × 25,4 × 25,4 cm (10 × 10 × 10 po)
Poids (approx.)	2,3 kg (5 lb)
Alimentation électrique	100-240 VCA, 50/60 Hz (universelle)
Consommation	Variable selon le voltage (voir étiquette)
Fusible	Type et ampérage spécifiques (voir étiquette)
Protection IP	IP20 (usage intérieur uniquement)
Température ambiante max.	40 °C (104 °F)
Sources lumineuses	LED UV (lumière noire)
Modes de fonctionnement	Automatique, activation par le son, DMX (3 canaux), maître/esclave, gradateur, stroboscope
Contrôle DMX	Oui, via connecteurs XLR 3 broches (entrée/sortie)
Télécommande	Compatible IRC-6 (infrarouge, optionnelle)
Chaînage électrique	Oui, nombre d'appareils limité (voir manuel)
Montage	Supports de fixation inclus (montage mural ou sur pince)
Câble de sécurité	Requis (non inclus, ex. CH-05 Chauvet)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV
Informations générales	Manuel de référence inclus ; téléchargement disponible sur www.chauvetlighting.com

FOIRE AUX QUESTIONS - LED Shadow Chauvet

Comment configurer l'adresse DMX de départ ?

Utilisez les boutons du menu pour naviguer jusqu'à l'option Addr, puis réglez l'adresse de d001 à d510. L'adresse maximale recommandée est 510 pour permettre l'accès à tous les canaux.

Comment utiliser le mode maître/esclave ?

Connectez les appareils en chaîne via DMX. Sur le maître, réglez le mode souhaité (Auto, Son, etc.). Sur les esclaves, réglez l'option SLA sur SLAV. Le maître contrôlera les esclaves.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour soulever le capuchon du porte-fusible. Retirez le fusible grillé et remplacez-le par un fusible de même type et ampérage. Remettez le capuchon et rebranchez.

Puis-je utiliser cet appareil en extérieur ?

Non, le LED Shadow est classé IP20 et doit être utilisé uniquement en intérieur. Évitez l'exposition à la pluie ou à l'humidité pour prévenir tout risque d'incendie ou de décharge électrique.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs. Assurez-vous que les fentes de ventilation ne soient pas obstruées.

Quels sont les modes de fonctionnement disponibles ?

Les modes incluent : automatique (5 programmes avec vitesse réglable), activation par le son, gradateur (UV de 000 à 255), stroboscope (vitesse 0-8), et DMX à 3 canaux. Consultez le menu Aut et Sou pour les sélectionner.

Comment monter l'appareil en hauteur ?

Utilisez les supports de fixation inclus et une pince de montage adaptée au poids. Attachez toujours un câble de sécurité (ex. CH-05) pour sécuriser l'appareil. Lisez les consignes de sécurité avant le montage.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le fusible et remplacez-le si nécessaire. Assurez-vous que la tension d'alimentation correspond à la plage indiquée (100-240 V). Si le problème persiste, contactez le support technique.

Puis-je utiliser une télécommande ?

Oui, le LED Shadow est compatible avec la télécommande infrarouge IRC-6 de Chauvet (vendue séparément). Aucune configuration spéciale n'est requise.

Comment réinitialiser l'appareil par défaut ?

Accédez au menu SYS, puis sélectionnez rEST. Validez pour réinitialiser le logiciel aux paramètres d'usine. Tous les réglages personnalisés seront effacés.

MODE D'EMPLOI LED Shadow Chauvet

A propos de ce manuel

Le Manuel de Référence (MR) du LED Shadow™ reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetlighting.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil n'est pas adapté pour une installation permanente.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
- Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
- NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
- En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
- NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
- NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
  • Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
  • Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
  • En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
  • NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetlighting.com pour obtenir des informations pour nous contacter.

Contenu

• LED Shadow™
  • Cordon d'alimentation

• Bras de suspension avec matériel de montage

• Fiche de garantie
  • Manuel de référence

Préalable

Déballez votre LED Shadow™ et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés contactez immédiatement le transporteur, et non pas Chauvet.

Description de l'appareil

Le LED Shadow™ est un étonnant projecteur LED UV à effets à lumière noire. Il dispose des fonctionnalités de noir général, couleur statique, gradateur et stroboscope avec une vitesse de clignotement entièrement réglable. Le contrôle par DMX, ainsi que les programmes intégrés automatiques et activés par le son permettent une personnalisation en toute simplicité. Le sac de transport CHS-40 VIP est recommandé pour le LED Shadow™.

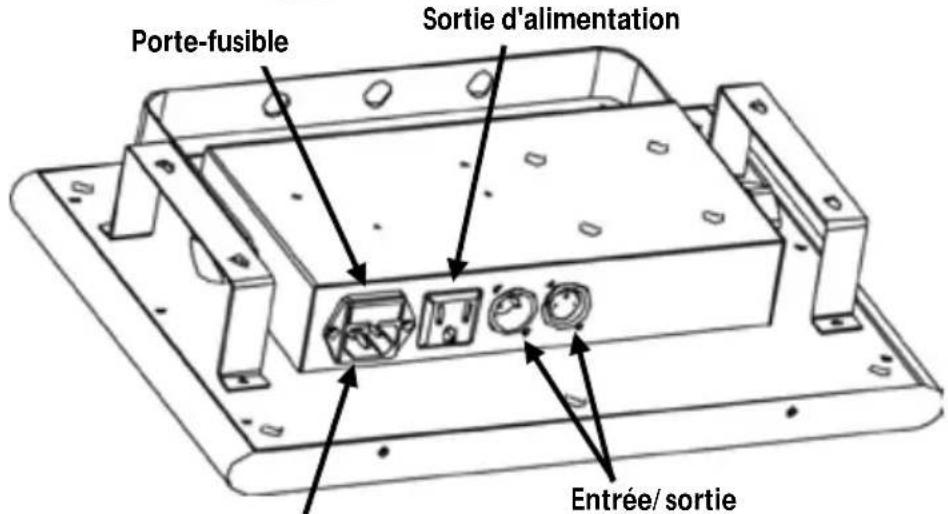

Vue d'ensemble du produit

Entrée d'alimentation
Entrée/ sortie DMX

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre et charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Chainage électrique

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Remplacement des fusibles

Pour savoir combien d'appareils LED Shadow™ peuvent être chainés au maximum selon le voltage, veuillez consulter le manuel de l'utilisateur ou l'autocollant apposé sur l'appareil.

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

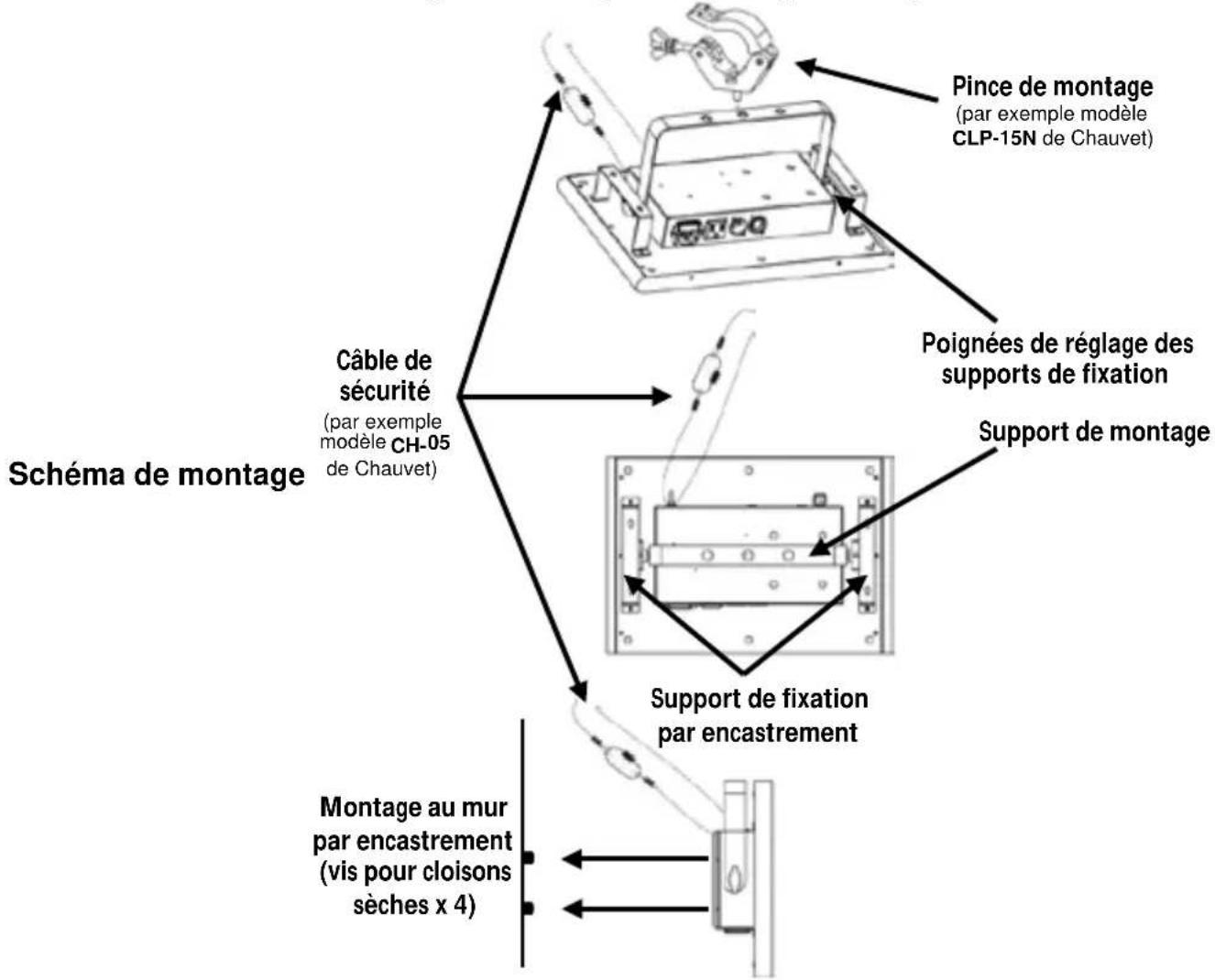

Avant de monter cet appareil, veuillez lire les consignes de sécurité. Assurez-vous que la pince de montage puisse supporter le poids de l'appareil. Pour prendre connaissance de la gamme de pinces de montage Chauvet, veuillez consulter le site internet à l'adresse www.chauvetlighting.com/cables-clamps-main.html. Il existe également deux supports de fixation avec des trous en forme de gouttes d'eau pour un montage au mur par encastrement.


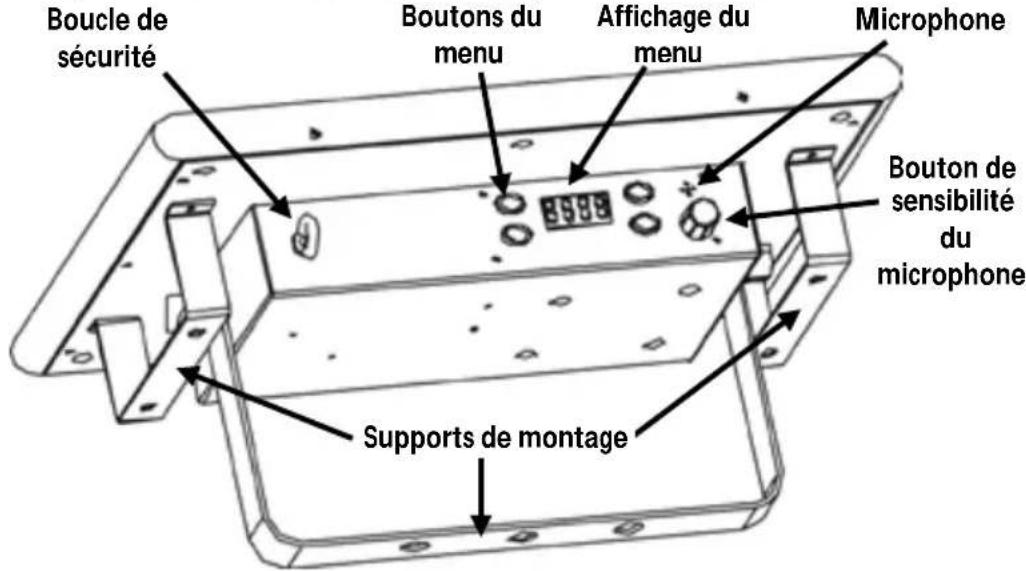

Description du panneau de commande	Bouton	Fonction
		Permet de sélectionner un mode de fonctionnement ou de sortir de l'option de menu courante
		Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction
		Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction
		Permet d'activer une option de menu ou une valeur sélectionnée

Chainage DMX

Le LED Shadow™ peut fonctionner avec un contrôleur DMX lorsqu'il es relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetlighting.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 510.

Connexion maître/ esclave

Le LED Shadow™ utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Télécommande infra-rouge IRC-6

Le LED Shadow™ est entièrement compatible avec la télécommande infrarouge IRC-6 de chez Chauvet. Pour plus d'informations sur cette télécommande IRC-6, ou pour le téléchargement d'instructions, veuillez vous rendre sur le site internet à l'adresse www.chauvetlighting.com.

Options du menu

Niveau principal	Niveaux de programmation		Description
Aut(automatique)	Aut0	S. 01–100	Programmes automatiques et vitesse
	Aut1
	Aut2
	Aut3
	Aut4
	Aut5
Sou(par le son)	Soud		Activation par le son
CoL CoLo		L.000–255 (UV)	Gradateur
		S. 0–8	Vitesse éclair du stroboscope
Addr	d001–510		Mode DMX à 3 canaux
SLA	SLAV		Mode esclave
SYS	LEdS	on	LEDs allumées
		oFF	Arrêt des LEDs
	tEST		Effectue un test de toutes les LEDs
	rEST		Réinitialisation du logiciel

Valeurs DMX

3-CH	Canal	Fonction	Valeur	Pourcentage/Paramétrage
	1 Mode		000	Pas de fonction
			001 Ù 039	Mode gradateur
			040 Ù 079	Mode automatique 1
			080 Ù 119	Mode automatique 2
			120 Ù 159	Mode automatique 3
			160 Ù 199	Mode automatique 4
			200 Ù 239	Mode automatique 5
			240 Ù 255	Mode d'activation par le son
	2	Vitesse d'effet stroboscopique (C. 1 001–039)	000 Ù 009	Pas de stroboscope
			010 Ù 255	Vitesse éclair du stroboscope (0 à 100%)
		Vitesse du mode auto (C. 1 040–239)	000 Ù 255	Vitesse du mode auto (lent à rapide)
		Pas de fonction (C. 1 240–255)	000 Ù 255	Pas de fonction
	3	Intensité	000 Ù 255	100% à 0
