Producttype	LED UV-effectprojector (zwart licht)
Merk	Chauvet
Model	LED Shadow
Afmetingen (bij benadering)	25,4 × 25,4 × 25,4 cm (10 × 10 × 10 inch)
Gewicht (bij benadering)	2,3 kg (5 lb)
Voeding	100-240 VAC, 50/60 Hz (universeel)
Stroomverbruik	Variabel afhankelijk van spanning (zie etiket)
Zekering	Specifiek type en ampère (zie etiket)
IP-bescherming	IP20 (alleen binnengebruik)
Maximale omgevingstemperatuur	40 °C (104 °F)
Lichtbronnen	LED UV (zwart licht)
Bedrijfsmodi	Automatisch, geluidsactivering, DMX (3 kanalen), master/slave, dimmer, stroboscoop
DMX-besturing	Ja, via XLR 3-pins connectoren (ingang/uitgang)
Afstandsbediening	Compatibel met IRC-6 (infrarood, optioneel)
Elektrische koppeling	Ja, aantal apparaten beperkt (zie handleiding)
Montage	Inclusief bevestigingsbeugels (wandmontage of klemmontage)
Veiligheidskabel	Vereist (niet inbegrepen, bijv. CH-05 Chauvet)
Onderhoud en reiniging	Voor reiniging uitschakelen; droge doek gebruiken
Reserveonderdelen en repareerbaarheid	Geen door gebruiker repareerbare onderdelen; neem contact op met de klantenservice
Algemene informatie	Referentiehandleiding inbegrepen; download beschikbaar op www.chauvetlighting.com

Veelgestelde vragen - LED Shadow Chauvet

Hoe stel ik het start DMX-adres in?

Gebruik de menuknoppen om naar de optie Addr te navigeren en stel het adres in van d001 tot d510. Het aanbevolen maximale adres is 510 om toegang tot alle kanalen mogelijk te maken.

Hoe gebruik ik de master/slave-modus?

Sluit de apparaten in serie aan via DMX. Stel op de master de gewenste modus in (Auto, Geluid, etc.). Stel op de slaves de optie SLA in op SLAV. De master bestuurt de slaves.

Hoe vervang ik de zekering?

Schakel het apparaat uit. Gebruik een platte schroevendraaier om de dop van de zekeringhouder te openen. Verwijder de verbrande zekering en vervang deze door een zekering van hetzelfde type en ampère. Plaats de dop terug en schakel het apparaat weer in.

Kan ik dit apparaat buitenshuis gebruiken?

Nee, de LED Shadow is geclassificeerd als IP20 en mag alleen binnenshuis worden gebruikt. Vermijd blootstelling aan regen of vocht om brand of elektrische schokken te voorkomen.

Hoe reinig ik het apparaat?

Schakel het apparaat altijd uit voordat u het reinigt. Gebruik een droge, zachte doek. Gebruik geen oplosmiddelen of schurende middelen. Zorg ervoor dat de ventilatiesleuven niet geblokkeerd zijn.

Welke bedrijfsmodi zijn beschikbaar?

De modi omvatten: automatisch (5 programma's met instelbare snelheid), geluidsactivering, dimmer (UV van 000 tot 255), stroboscoop (snelheid 0-8), en DMX 3 kanalen. Raadpleeg het menu Aut en Sou om deze te selecteren.

Hoe monteer ik het apparaat op hoogte?

Gebruik de meegeleverde bevestigingsbeugels en een montageklem die geschikt is voor het gewicht. Bevestig altijd een veiligheidskabel (bijv. CH-05) om het apparaat te beveiligen. Lees de veiligheidsinstructies voor montage.

Wat moet ik doen als het apparaat niet aangaat?

Controleer eerst de zekering en vervang deze indien nodig. Zorg ervoor dat de voedingsspanning overeenkomt met het opgegeven bereik (100-240 V). Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Kan ik een afstandsbediening gebruiken?

Ja, de LED Shadow is compatibel met de infrarood afstandsbediening IRC-6 van Chauvet (apart verkrijgbaar). Geen speciale configuratie vereist.

Hoe reset ik het apparaat naar de standaardinstellingen?

Ga naar het menu SYS en selecteer rEST. Bevestig om de software naar fabrieksinstellingen te resetten. Alle aangepaste instellingen worden gewist.

GEBRUIKSAANWIJZING LED Shadow Chauvet

Over deze handleiding

De LED Shadow™ Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMXwaarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemontceerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt i contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is inbegrepen

• LED Shadow™
• Stroomsnoer

• Ophangbeugel met

bevestigingsmateriaal

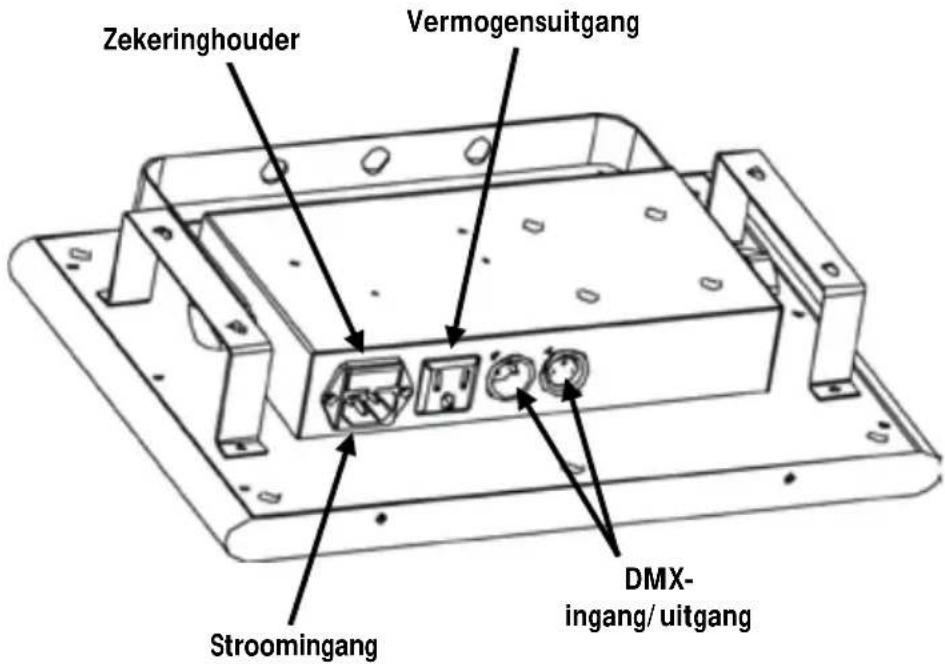

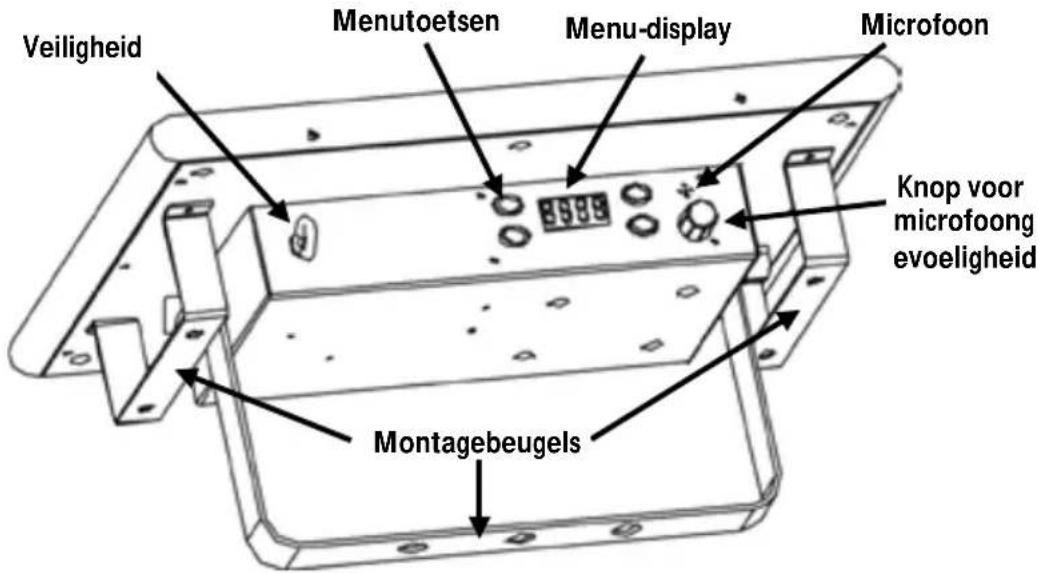

Om te beginnen Productbe- schrijving

Pak uw LED Shadow™ uit en zorg ervoor dat u alle onderdelen in goed staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan d vervoerder onmiddellijk op de hoogte, niet Chauvet.

De LED Shadow™ is een verbluffende 3-kanaals LED UV-blacklight effect-lamp. Het heeft een blackout, statisch effect, dimmer en stroboscoop, met een volledig verstelbare flitsfrequentie. DMX-bediening en ingebouwde automatische en geluidsprogramma's, zorg voor eenvoudige aanpassing. De LED Shadow™ past uitstekend in de CHS-40 VIP Gear Bag.

Productoverzicht

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal LED Shadow™-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of d sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

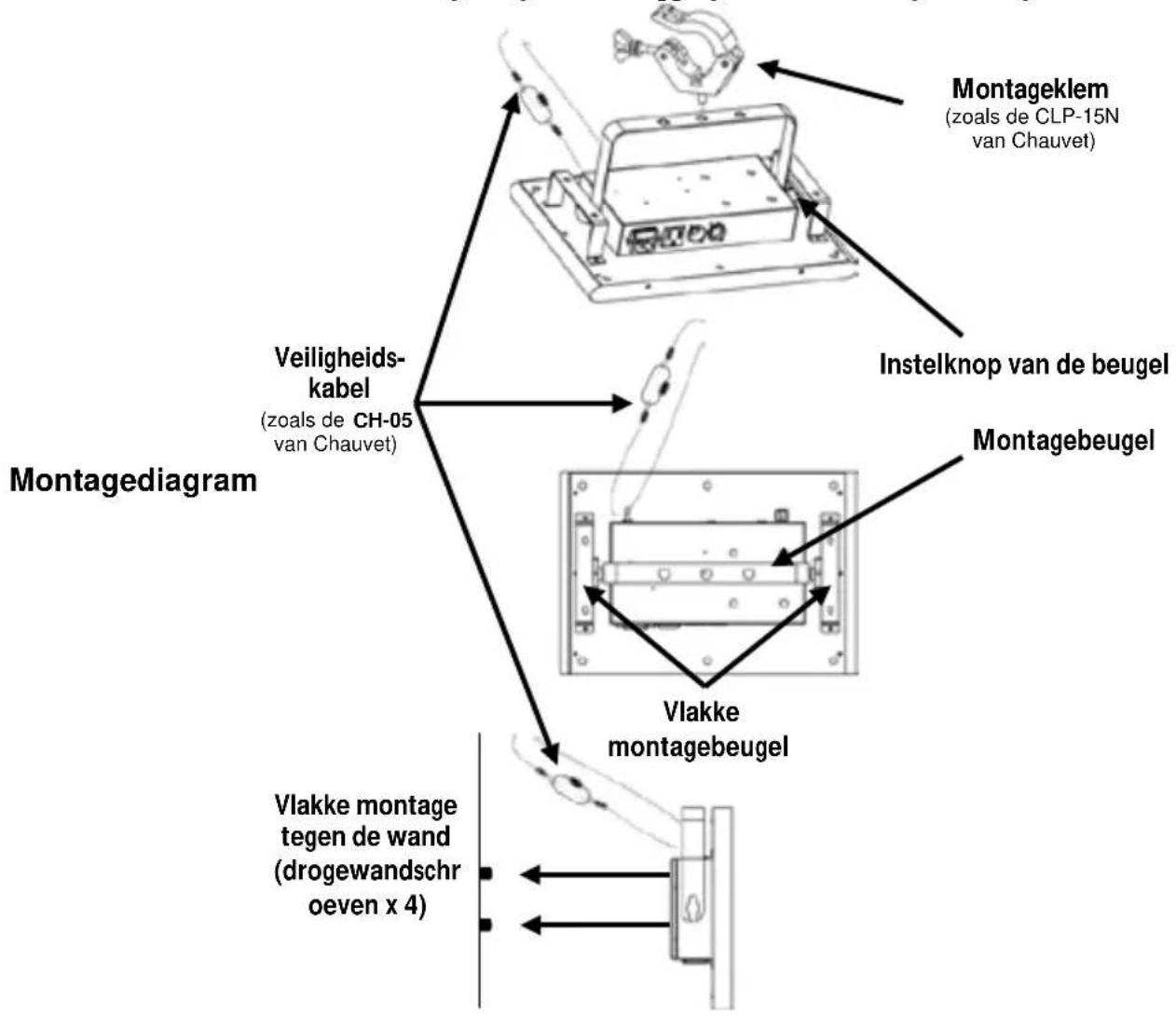

Lees voor montage van dit product de Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar www.chauvetlighting.com/cables-clamps-main.html. Er zijn ook twee montagebeugels met druppelgaten voor montage vlak tegen de wand.

Configuratiescherm Beschrijving	Toets	Functie
		Selecteert een bedieningsmodus of verlaat huidige menu-optie
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
		Activeert een menu-optie of de geselecteerde waarde

DMX-koppeling

De LED Shadow™ kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMXbediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX download dan de DMX-primer op www.chauvetlighting.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het sterk aanbevolen DMX-adres voor dit product 510.

Master/slave- verbinding

De LED Shadow™ maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMXbediening staan in de gebruikershandleiding.

Infrarood afstandsbediening IRC-6

De LED Shadow™ is volledig compatibel met de infrarood afstandsbediening (IRC-6) van Chauvet. Voor meer informatie over de IRC-6 of voor het downloaden van instructies, gaat u naar www.chauvetlighting.com.

Menu opties

Hoofdniveau	Programmeerniveaus		Beschrijving
Aut(automatisch)	Aut0	S. 01–100	Automatische programma's en snelheid
	Aut1
	Aut2
	Aut3
	Aut4
	Aut5
Sou(geluidsactief)	Soud		Geluidsactief
CoL CoLo		L.000–255 (UV)	Dimmer
		S. 0–8	Flitssnelheid van de stroboscoop
Addr	d001–510		3-kanaals DMX-modus
SLA	SLAV		Slave-modus
SYS	LEdS	on	LED's aan
		oFF	LED's uit
	tESt		Voer een test uit van alle LED's
	rESt		Reset de software

DMX-waarden

3-CH	Kanaal	Functie	Waarde	Percentage/instelling
	1 Modus		000	Geen functie
			001 Ü 039	Dimmermodus
			040 Ü 079	Automatische modus 1
			080 Ü 119	Automatische modus 2
			120 Ü 159	Automatische modus 3
			160 Ü 199	Automatische modus 4
			200 Ü 239	Automatische modus 5
			240 Ü 255	Sound Modus
	2	Snelheid Stroboscoop (K. 1 001–039)	000 Ü 009	Geen functie
			010 Ü 255	Flitssnelheid van de stroboscoop (0–100%)
		Automatische modussnelheid (K. 1 040–239)	000 Ü 255	Automatische modussnelheid (langzaam tot snel)
		Geen functie (K. 1 240–255)	000 Ü 255	Geen functie
	3	Intensiteit	000 Ü 255	100%-0
