MANUALE UTENTE LED Shadow Chauvet

Informazioni sulla Guida

La Guida Rapida LED Shadow™ contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli scaricare il Manuale Utente dal sito www.chauvetlighting.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono esser modificate senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
  • Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• Collegare sempre l'unità ad una presa di corrente con la tensione indicata sull'etichetta o sul pannello posteriore.
• L'unità deve essere utilizzata soltanto in interni. Classificata IP20. Non esporre l'unità alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai l'unità ad un dimmer o ad un reostato.
  • Assicurarsi di sostituire il fusibile con un altro dello stesso tipo e classe.
• Per sollevare l'unità, utilizzare sempre il morsetto di montaggio o le maniglie da trasporto.
  • Non utilizzare l'unità a temperature ambiente superiori a 104 °F (40 °C).
• In caso di gravi problemi di funzionamento interrompere immediatamente l'utilizzo.
  • NON aprire il prodotto. Esso non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributor locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.

Che cosa è incluso

- LED Shadow™

- Scheda di garanzia

• Cavo di alimentazione

- Guida Rapida

• Staffa per montaggio sospeso

con relativi accessori

Per iniziare

Disimballare LED Shadow™ ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Descrizione del prodotto

LED Shadow™ è uno straordinario effetto luce nera a LED UV a 3 canali. È caratterizzato da oscuramento, luce statica, dimmer e strobo con frequenza di lampeggio totalmente regolabile. Controllo DMX e programmi automatici ad attivazione sonora integrati sono facilmente personalizzabili. LED Shadow™ è adatto alla borsa CHS-40 VIP.

Informazioni generali

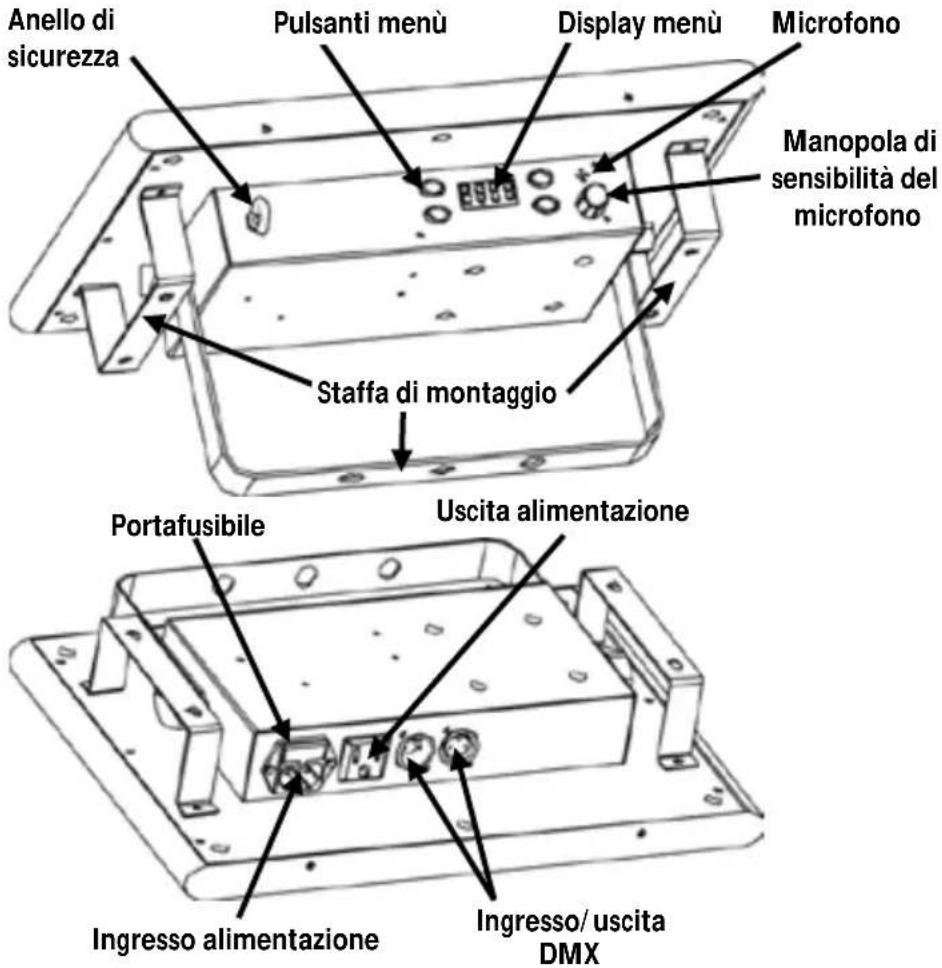

Anello di sicurezza Pulsanti menù Display menù Microfono Manopola di sensibilità del microfono Staffa di montaggio Portafusibile Uscita alimentazione Ingresso alimentazione Ingresso/ uscita DMX

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Collegamento

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Per il numero massimo di apparecchiature che è possibile collegare su ciascuna presa elettrica fare riferimento alle note riportate sull'etichetta apposta sul prodotto o al Manuale Utente.

Sostituzione 1. Scollegare l'alimentazione elettrica dall'unità.

fusibile

1. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
2. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
3. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza. Assicurarsi che il morsetto di montaggio sia in grado di sostenere il peso dell'unità. Per la linea di morsetti di montaggio, visitare il sito Web www.chauvetlighting.com/cables-clamps-main.html. Sono anche presenti due staffe di montaggio con fori a goccia per installazione a parete.

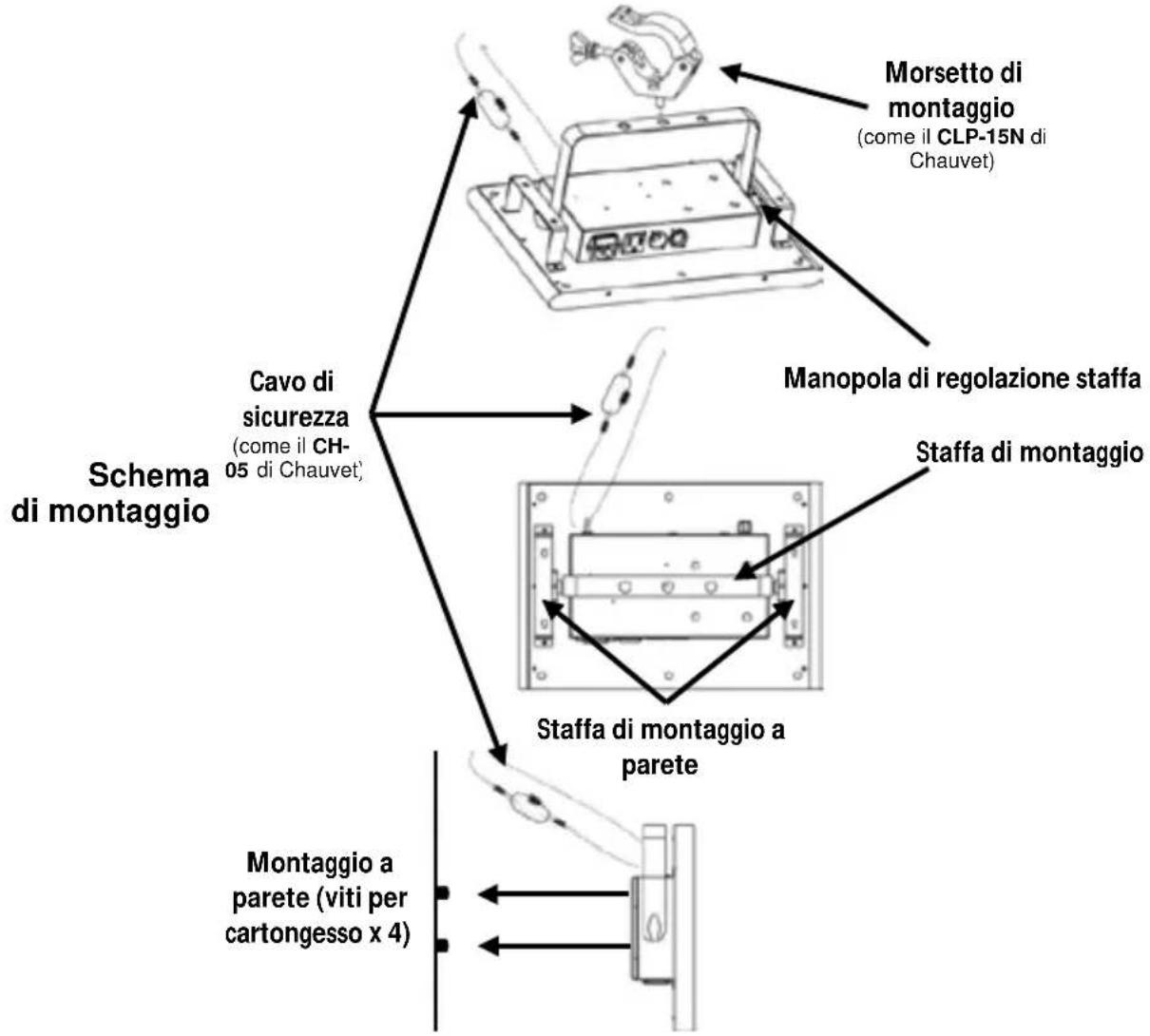


Descrizione del pannello di controllo	Pulsante	Funzione
		Consente di selezionare una modalità di funzionamento o di uscire dall'opzione di menù corrente
		Consente di spostarsi verso l'alto nell'elenco menù o di aumentare il valore numerico all'interno di una funzione
		Consente di spostarsi verso il basso nell'elenco menù o di diminuire il valore numerico all'interno di una funzione
		Consente di attivare un'opzione di menù o un valore selezionato

Collegamento DMX

LED Shadow™ può funzionare con un controller DMX quando collegate tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non s ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato 510.

Collegamento Master/Slave

In modalità Master/Slave, LED Shadow™ utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Telecomando a infrarossi IRC-6

LED Shadow™ è totalmente compatibile con il telecomando a infrarossi (IRC-6) di Chauvet. Per maggiori informazioni sul telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetlighting.com.

Opzioni del Menù

Livello principale	Livelli di programmazione		Descrizione
Aut(automatico)	Aut0	S. 01–100	Programmi automatici e velocità
	Aut1
	Aut2
	Aut3
	Aut4
	Aut5
Sou(attivazione sonora)	Soud		Attivazione sonora
CoL CoLo		L.000–255 (UV)	Dimmer
		S. 0–8	Velocità lampeggio stroboscopio
Addr	d001–510		Modalità DMX 3 canali
SLA	SLAV		Modalità Slave
SYS	LEdS	on	LED illuminati
		oFF	LED spenti
	tESt		Esegue un test di tutti i LED
	rESt		Reimpostazione software

Valori DMX

3-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1 Modalità		000	Nessuna funzione
			001 Ú 039	Modalità dimmer
			040 Ú 079	Modalità Auto 1
			080 Ú 119	Modalità Auto 2
			120 Ú 159	Modalità Auto 3
			160 Ú 199	Modalità Auto 4
			200 Ú 239	Modalità Auto 5
			240 Ú 255	Modalità attivazione sonora
	2	Velocità lampeggio stroboscopio (C. 1 001–039)	000 Ú 009	Nessuna funzione
			010 Ú 255	Velocità lampeggio stroboscopio (0–100%)
		Velocità modalità Auto (C. 1 040–239)	000 Ú 255	Velocità modalità Auto (da lenta a veloce)
		Nessuna funzione (C. 1 240–255)	000 Ú 255	Nessuna funzione
	3	Intensità	000 Ú 255	100%–0
