SlimPAR T6 USB - Oświetlenie Chauvet - Bezpłatna instrukcja obsługi

Typ produktu	Reflektor PAR LED
Marka	Chauvet
Model	SlimPAR T6 USB
Kategoria	Oświetlenie
Źródło światła	6 trójkolorowych diod LED o wysokiej mocy (RGB)
Zasilanie	100-240 VAC, 50/60 Hz (zasilanie uniwersalne)
Pobór mocy	Około 60 W
Wymiary (dł. x szer. x wys.)	267 x 140 x 267 mm
Waga	3 kg
Ochrona	IP20 (tylko do użytku wewnętrznego)
Maksymalna temperatura otoczenia	40 °C
Tryby DMX	3 kanały, 8 kanałów
Łączność	DMX przewodowy (wejście/wyjście), D-Fi™ USB bezprzewodowy, IR (opcjonalny pilot IRC-6), master/slave
Wbudowane funkcje	Statyczne kolory, programy automatyczne (3 lub 7 kolorów, zaczep/zanik), aktywacja dźwiękiem, makra kolorów, stroboskop, ściemnianie
Wyświetlacz	LED z przyciskami menu
Montaż	Regulowane wsporniki montażowe, wymagany linka bezpieczeństwa
Łańcuch zasilania	Możliwe (maksymalna liczba zależna od napięcia, patrz instrukcja)
Wymiana bezpiecznika	Ten sam typ i natężenie
Konserwacja	Czyszczenie przy odłączonym urządzeniu, nie wystawiać na wilgoć
Naprawa	Brak części do samodzielnej naprawy; skontaktuj się z dostawcą
Akcesoria w zestawie	Instrukcja obsługi, przewód zasilający, karta gwarancyjna

Często zadawane pytania - SlimPAR T6 USB Chauvet

Jak skonfigurować początkowy adres DMX?

W menu wybierz 'd001–512' dla trybu 3-CH lub 8-CH, a następnie użyj przycisków góra/dół, aby ustawić adres. Zalecany maksymalny adres to 505, aby uzyskać dostęp do wszystkich kanałów.

Jak używać funkcji bezprzewodowej D-Fi™ USB?

Podłącz kompatybilny moduł D-Fi™ USB do portu USB urządzenia. Ustaw przełącznik DIP modułu na odbiornik/nadajnik. Urządzenie automatycznie przełączy się w tryb bezprzewodowy, wyłączając przewodowy DMX i IR.

Czy mogę sterować reflektorem za pomocą pilota na podczerwień?

Tak, jest kompatybilny z pilotem IRC-6 firmy Chauvet (opcjonalnie). Włącz podczerwień w menu 'SEr' (On).

Jak ustawić czułość dźwięku dla trybu aktywacji dźwiękiem?

W menu wybierz 'Snd', następnie 'SenS' i ustaw wartość od 'u--0' do '100' (0 = niska, 100 = wysoka).

Jakie są dostępne tryby DMX?

Dwa tryby: 3 kanały (Czerwony, Zielony, Niebieski) i 8 kanałów (Czerwony, Zielony, Niebieski, Makra kolorów, Stroboskop/Prędkość/Czułość, Tryb, Ściemniacz, Prędkość ściemniania).

Jak połączyć kilka SlimPAR T6 USB w trybie master/slave?

Połącz urządzenia szeregowo przez DMX. Pierwsze urządzenie (master) musi być ustawione w trybie automatycznym (P--) lub dźwiękowym (Snd). Urządzenia slave muszą być w trybie 'Snd' lub 'dIM' z tym samym adresem DMX lub w trybie automatycznym master/slave (patrz instrukcja).

Jaka jest procedura wymiany bezpiecznika?

Odłącz urządzenie. Użyj płaskiego śrubokręta, aby podnieść nasadkę bezpiecznika. Wymień przepalony bezpiecznik na ten sam typ i natężenie. Załóż nasadkę i podłącz ponownie.

Jak czyścić reflektor?

Zawsze odłączaj urządzenie przed czyszczeniem. Użyj miękkiej, suchej szmatki. Nie wystawiaj na deszcz ani wilgoć (IP20).

Czy mogę używać tego urządzenia na zewnątrz?

Nie, urządzenie posiada klasę IP20 i może być używane tylko wewnątrz pomieszczeń, z dala od wilgoci i warunków atmosferycznych.

Co zrobić, jeśli urządzenie nie reaguje?

Sprawdź zasilanie i połączenia. Jeśli problem nadal występuje, odłącz i podłącz ponownie po kilku minutach. W przypadku poważnej awarii zatrzymaj urządzenie i skontaktuj się z dostawcą. Nie próbuj naprawiać samodzielnie.

INSTRUKCJA OBSŁUGI SlimPAR T6 USB Chauvet

Informacje dotyczące instrukcji

Praktyczny przewodnik SlimPAR™ T6 USB (z ang. Quick Reference Guide) (QRG) zawiera podstawowe informacje takie jak połączenie, montaż, opc menu oraz wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com.

Oświadczenie

Informacje i specyfikacje zawarte w niniejszym dokumencie (QRG) podlegają zmianie bez powiadomienia.

Wskazówki dotyczące bezpieczeństwa

Informacje dotyczące bezpieczeństwa zawierają ważne informacje związane z instalacją, użytkowaniem oraz konserwacją.

• Produkt nie jest przeznaczony do instalowania na stałe.
• Produkt można podłączyć TYLKO do uziemionego oraz zabezpieczonego źródła prądu.
• Zawsze należy odłączyć zasilanie przed przystąpieniem do czyszczenia lub wymiany bezpiecznika.
  • NIE należy patrzeć na źródło światła, gdy produkt jest włączony.
• Należy upewnić się, czy kabel zasilający nie jest zagięty lub uszkodzony.
• Nigdy nie można wyłącać urządzenia poprzez wyciągnięcie przewodu z gniazdka.
• Należy użyć kabla bezpieczeństwa przy montażu produktu na górze.
• NIE należy pozostawiać materiału łatwopalnego w pobliżu urządzenia podczas gdy jest włączone.
• NIE nał eży dotykać urządzenia w czasie jego pracy, ponieważ może być gorące.

• Napięcie, do jakiego podłączane jest urządzenie musi odpowiadać temu, które zostało określone na naklejce lub tylnej części produktu.
• Produkt może być używany jedynie w pomieszczeniach! (IP20) Aby uniknąć ryzyka wystąpienia pożaru lub zwarcia, urządzenia nie należy wystawiać na działanie deszczu lub wilgoci.
• Produkt należy zawsze instalować w miejscu z odpowiednią wentylacją przynajmniej 50 cm od przyległych do niego powierzchni.
• Należy upewnić się, że kratki wentylacyjne na obudowie urządzenia nie są zablokowane.
• Nigdy nie należy podłączać urządzenia do ściemniacza lub potencjometru.
• Bezpiecznik, który jest wymieniany musi być takiego samego typu oraz wartości.
• Do przenoszenia produktu należy użyć JEDYNIE uchwytu montażowego lub uchwytów do jego przenoszenia.
• Maksymalna temperatura otoczenia to 40 °C. Nie należy używać produktu w wyższych temperaturach.

• W przypadku poważnych problemów z obsługą należy natychmiast zaprzestać jego dalszego użytkowania.
• NIE należy otwierać produktu. Urządzenie nie zawiera części, które mogą być serwisowane przez użytkownika.
• Podczas, kiedy urządzenie jest nieużywane należy odłączyć je od źródła zasilania poprzez wyłączenie bezpiecznika lub wyciągnięcia wtyczki z gniazda, co wyeliminuje niepotrzebne zużycie i przedłuży żywotność urządzenia.

Kontakt

Poza Stanami Zjednoczonymi, Zjednoczonym Królestwem, Irlandią, Meksykiem oraz krajami Beneluksu w celu uzyskania pomocy lub zwrot produktu należy skontaktować się z dystrybutorem na terenie danego kraju. W celu uzyskania informacji proszę odwiedzić naszą stronę internetową www.chauvetlighting.com.

Co wchodzi w skład zestawu

- SlimPAR™ T6 USB

- Karta gwarancyjna

- Przewód zasilający

- Instrukcja obsługi

Przed montażem

Należy rozpakować urządzenie SlimPAR™ T6 USB oraz upewnić się, że wszystkie znajdujące się w opakowaniu części są w dobrym stanie. W przypadku, gdy opakowanie lub jego zawartość nosząślady uszkodzenia, należy natychmiast poinformować o tym fakcie dostawcę, a nie firmę Chauvet.

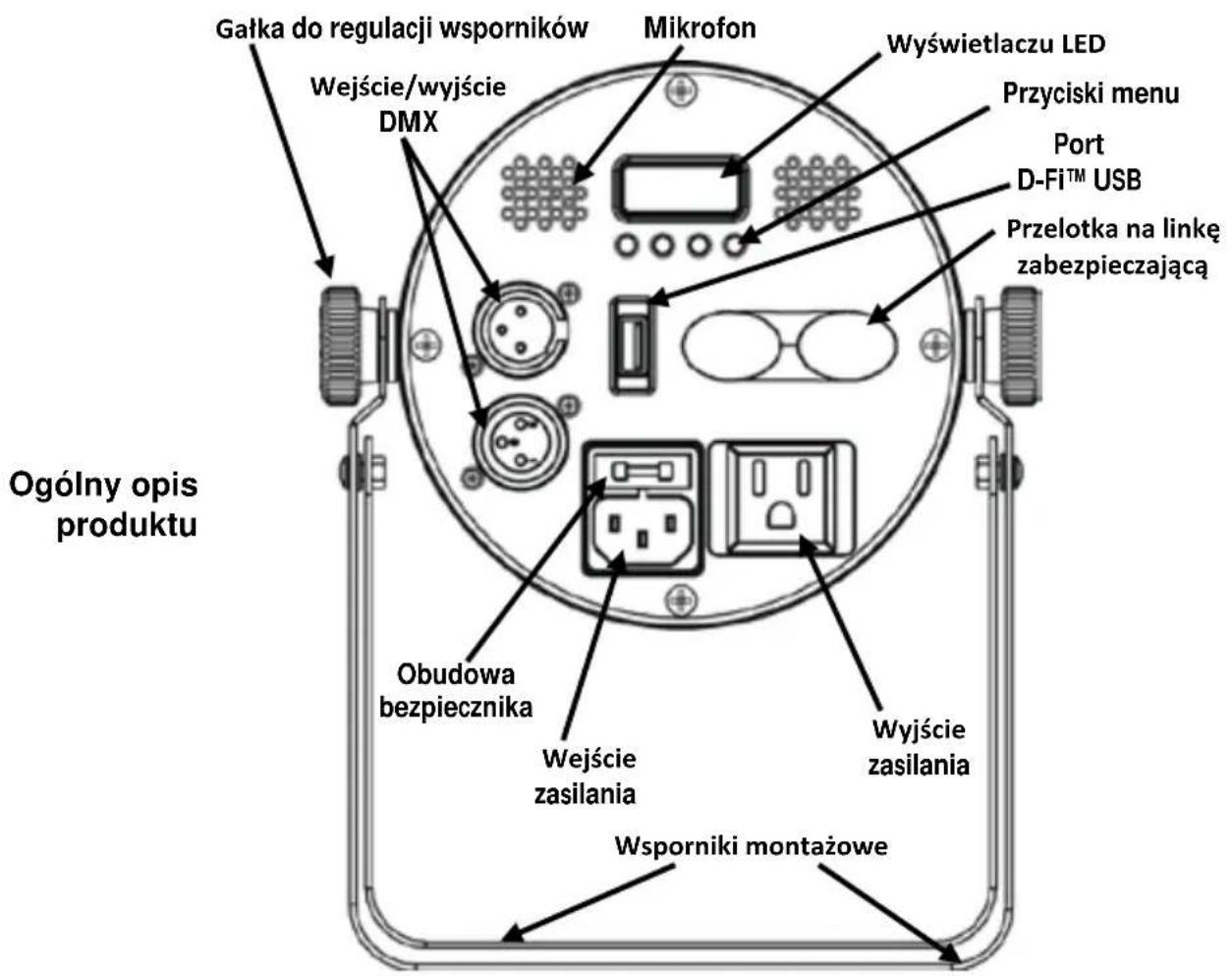

Opis produktu

SlimPAR™ T6 USB to niskoprofilowa lampa typu Par wyposażona w trójkolorowe diody LED z funkcją sterowania na podczerwień, która zapewnia łatwe sterowanie kolorami statycznymi oraz programami automatycznymi za pomocą pilota, który sprzedawany jest oddzielnie. Bezprzewodowe sterowanie DMX dzięki zainstalowanemu portowi D-Fi™ USB. Sześć trójkolorowych diod LED dużej mocy w dużym stopniu eliminuje wielokolorowe cienie, a idealny obraz pozwala na zastosowanie urządzenia jako oświetlenia głównego.

OSTRZEŻENIE! NIE NALEŻY podłącać do portu USB innych urządzeń niż D-Fi™ USB. Niestosowanie się do powyższego może skutkować uszkodzeniem urządzenia.

Moc AC

Produkt posiada automatyczne przełączanie zakresu zasilania, które pozwala na działanie produktu przy napięciu wejściowym 100-240 VAC, 50/60 Hz.

Podłączenie produktów

W celu sprawdzenia dokładnej ilości urządzeń SlimPAR™ T6 USB jakie mogą zostać połączone przy napięciu zasilającym 120 V lub 240 V, prosz zapoznać się z instrukcją obsługi lub etykietą znajdująca się na urządzeniu.

Podczas kiedy urządzenie jest nieużywane należy odlączyć je od źródła zasilania poprzez wyłączenie bezpiecznika lub wyciągnięcia wtyczki z gniazda, co wyeliminuje niepotrzebne zużycie i przedłuży żywotność urządzenia.

Wymiana bezpiecznika

1. Odłączyć produkt od zasilania.
2. Włożyć końcówkę śrubokręta z płaską końcówką do otworu zacisku bezpiecznika.
3. Wyjąć pokrywę bezpieczeństwa z obudowy.
4. Usunąć spalony bezpiecznik z zacisku z przodu pokrywy bezpieczeństwa i wymienić na nowy o dokładnie tym samym rodzaju i wartości.
5. Włożyć uchwyt bezpiecznika i ponownie włączyć zasilanie.

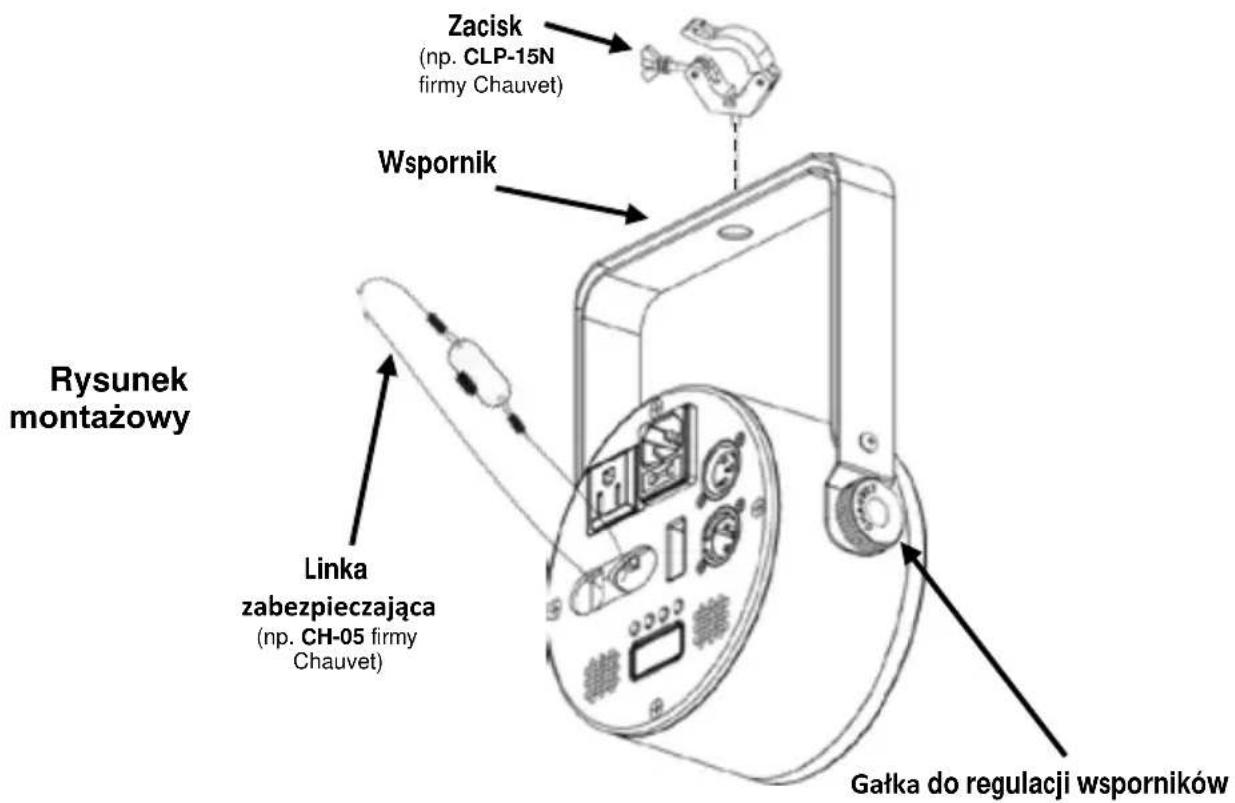

Montaż

Przed zamontowaniem produktu należy zapoznać się ze Wskazówkami Bezpieczeństwa.

Opis panelu sterowania	Przycisk	Funkcja
		Wyjście z bieżącej opcji menu lub funkcji
		Przejście w góre po liście menu oraz zwiększenie wartości numerycznej w funkcji
		Przejście w dół po liście oraz obniżenie wartość numerycznej w funkcji
		Włączenie opcje menu lub ustawienie wybranej wartości

Port D-Fi™ USB

SlimPAR™ T6 USB może stać się bezprzewodowym nadajnikiem/odbiornikiem D-Fi™ dzięki zastosowaniu D-Fi™ USB firmy CHAUVET® DJ. Wystarczy ustawić przełącznik w D- Fi™ na kanał odbierania/nadawania, podłączyć do portu USB, a następnie ustawić żądar zestaw kanałów DMX oraz adres DMX. Dodatkowe instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi D- Fi™ USB znajdują się w instrukcji obsługi.

OSTRZEŻENIE! NIE NALEŻY podłącać do portu USB innych urządzeń niż D-Fi™ USB. Niestosowanie się do powyższego może skutkować uszkodzeniem urządzenia.

Po podłączeniu, D-Fi™ USB przejmie sterowanie nad urządzeniem. Przewodowy tryb DMX, ręczne sterownie wyświetlaczem / przyciski menu oraz IRC-6 będą nieaktywne do momentu odłączenia D-Fi™ USB. Hierarchia poziomów:

1. D-Fi™ USB
2. Przewodowy tryb DMX
3. Pilot IRC-6
4. Ręczne sterowanie wyświetlaczem cyfrowym / Przyciski Menu

Połączenie DMX

SlimPAR™ T6 USB może współpracować z kontrolerem DMX, gdy jest podłączony za pomocą połączeń seryjnych DMX. Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi system DMX znajdują się w instrukcji obsługi. Jeżeli nie znają Państwo systemu DMX, proszę pobrać dokument DMX Primer znajdujący się na stronie www.chauvetlighting.com.

Adres początkowy

W celu zapewnienia pełnego dostępu do wszystkich kanałów w każdym trybie DMX najbardziej zalecanym adresem DMX jest 505.

Połączenie Master/ Slave

The SlimPAR™ T6 USB wykorzystuje połączenie danych DMX dla swojego trybu Master/Slave. Instrukcje dotyczące podłączenia i konfiguracji produktu w celu obsługi Master/Slave znajdują się w instrukcji obsługi.

IRC-6 (Pilot na podczerwień)

Urządzenie SlimPAR™ T6 USB jest w pełni kompatybilne z pilotem na podczerwień (IRC-6) produkowanym przez firmę Chauvet. Więcej informacji o sterowaniu bezprzewodowym IRC-6 oraz instrukcje znajdują się na stronie www.chauvetlighting.com.

Opcje Menu

Główny poziom	Poziomy programowania	Opis
3-CH	d001–512	3-kanałowy tryb DMX
8-CH	d001–512	8-kanałowy tryb DMX
C--	C1 (czerwony)	Kolor statyczny
	C2 (zielony)
	C3 (niebieski)
	C4 (cyjanowy)
	C5 (magenta)
	C6 (żółty)
	C7 (biały)
P-- (automatyczny)	P1	3-kolorowy program (przełączanie)
	P2	3-kolorowy program (pulsowania)
	P3	7-kolorowy program (przełączanie)
	P4	7-kolorowy program (płynna zmiana)
S--	S--1–100	Program prędkości dla P1–P4
Snd (wzbudzanie dźwiękiem)	Snd1	3-kolorowy program (wzbudzanie dźwiękiem)
	Snd2	7-kolorowy program (wzbudzanie dźwiękiem)
SenS	u--0–100	Czułość reakcji na dźwięk
U--	r000–255 (czerwony)	Dodatkowe kolory statyczne
	g000–255 (zielony)	Połączenie czerwonego, zielonego i niebieskiego
	b000–255 (niebieski)
dIM	OFF	Ustawienia szybkość ściemniacza (dimmera)
	dIM1
	dIM2
	dIM3
SEr	On	Włącza lub wyłącza podczerwień
	OFF

Wartości DMX

8-CH	Kanał Funkcja Wartość		Procent/Ustawienia
	1	Czerwony	000 Ü 255	0–100%
	2	Zielony	000 Ü 255	0–100%
	3	Niebieski	000 Ü 255	0–100%
	4	Makra koloru (zastępuje Kanały 1-3)	000 Ü 015	Brak funkcji
			016 Ü 255	Makra koloru
	5	Strobowanie (gdy Kanał.6 znajduje się w zakresie 000–031)	000 Ü 015	Brak funkcji
			016 Ü 255	Strobowanie od wolnego do szybkiego
		Prędkość programów (gdy Kanał.6 znajduje się w zakresie 032–223)	000 Ü 255	Od wolnego do szybkiego
		Czułość na dźwięk (gdy Kanały 6 znajduje się w zakresie 224–255)	000 Ü 010	Brak funkcji
			011 Ü 255	Czułość od niskiej do wysokiej
	6 Tryb		000 Ü 031	Brak funkcji
			032 Ü 063	Efekt pulsowania 0–100%
			064 Ü 095	Efekt pulsowania 100%–0
			096 Ü 127	Efekt pulsowania 100%–0–100%
			128 Ü 159	Automatyczne przejście płynnej zmiany
			160 Ü 191	Automatyczne przełączenie (snap) (3 kolory)
			192 Ü 223	Automatyczne przełączenie (snap) (7 kolory)
			224 Ü 255	Tryb włączający dźwięk
	7	Dimmer (ściemniacz)	000 Ü 255	0–100%
	8	Prędkość dimmera (ściemniacza)	000 Ü 051	Szybkość dimmera (ściemniacza) ustawiana z pozycji wyświetlacza
			052 Ü 101	Tryb prędkości dimmera wyłączony
			102 Ü 152	Tryb prędkości dimmera 1 (szybka prędkość)
			153 Ü 203	Tryb prędkości dimmera 2 (średnia prędkość)
			204 Ü 255	Tryb prędkości dimmera 3 (niska prędkość)

3-CH	Kanał	Funkcja	Wartość	Procent/Ustawienia
	1	Czerwony	000 Ú 255	0–100%
	2	Zielony	000 Ú 255	0–100%
	3	Niebieski	000 Ú 255	0–100%
