Tipo di prodotto	Proiettore PAR LED
Marca	Chauvet
Modello	SlimPAR T6 USB
Categoria	Illuminazione
Sorgente luminosa	6 LED tricolori ad alta potenza (RGB)
Alimentazione	100-240 VCA, 50/60 Hz (alimentazione universale)
Consumo elettrico	Circa 60 W
Dimensioni (L x l x A)	267 x 140 x 267 mm
Peso	3 kg
Protezione	IP20 (solo per uso interno)
Temperatura ambiente max	40 °C
Modalità DMX	3 canali, 8 canali
Connettività	DMX cablato (ingresso/uscita), D-Fi™ USB wireless, IR (telecomando IRC-6 opzionale), master/slave
Funzioni integrate	Colori statici, programmi automatici (3 o 7 colori, aggancio/sfumatura), attivazione sonora, macro colori, strobo, dimmer
Display	LED con pulsanti menu
Montaggio	Supporti di montaggio regolabili, cavo di sicurezza richiesto
Collegamento elettrico	Possibile (numero max in base alla tensione, vedere manuale)
Sostituzione fusibile	Stesso tipo e amperaggio
Manutenzione	Pulizia con apparecchio scollegato, non esporre all'umidità
Riparabilità	Nessuna parte riparabile dall'utente; contattare il fornitore
Accessori inclusi	Manuale di riferimento, cavo di alimentazione, scheda di garanzia

Domande frequenti - SlimPAR T6 USB Chauvet

Come configurare l'indirizzo DMX di partenza?

Nel menu, selezionare 'd001–512' per la modalità 3-CH o 8-CH, quindi utilizzare i tasti su/giù per impostare l'indirizzo. L'indirizzo massimo consigliato è 505 per accedere a tutti i canali.

Come utilizzare la funzione wireless D-Fi™ USB?

Collegare un modulo D-Fi™ USB compatibile alla porta USB dell'apparecchio. Impostare l'interruttore DIP del modulo su ricevitore/trasmettitore. L'apparecchio passa automaticamente in modalità wireless, disattivando il DMX cablato e l'IRC.

Posso controllare il proiettore con un telecomando a infrarossi?

Sì, è compatibile con il telecomando IRC-6 di Chauvet (opzionale). Attivare l'infrarosso tramite il menu 'SEr' (On).

Come regolare la sensibilità al suono per la modalità attivazione sonora?

Nel menu, selezionare 'Snd', quindi 'SenS' e regolare il valore da 'u--0' a '100' (0 = basso, 100 = alto).

Quali sono le modalità DMX disponibili?

Due modalità: 3 canali (Rosso, Verde, Blu) e 8 canali (Rosso, Verde, Blu, Macro colore, Strobo/Velocità/Sensibilità, Modalità, Dimmer, Velocità dimmer).

Come collegare più SlimPAR T6 USB in master/slave?

Collegare gli apparecchi in serie tramite DMX. Il primo apparecchio (master) deve essere impostato su modalità automatica (P--) o sonora (Snd). Gli slave devono essere in modalità 'Snd' o 'dIM' con indirizzo DMX identico o in modalità master/slave automatica (vedere manuale).

Qual è la procedura di sostituzione del fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per sollevare il coperchio del portafusibili. Sostituire il fusibile bruciato con un fusibile dello stesso tipo e amperaggio. Rimettere il coperchio e ricollegare.

Come pulire il proiettore?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non esporre a pioggia o umidità (IP20).

Posso usare questo apparecchio all'esterno?

No, l'apparecchio è classificato IP20 e deve essere utilizzato solo in interni, al riparo dall'umidità e dalle intemperie.

Cosa fare se l'apparecchio non risponde più?

Verificare l'alimentazione e le connessioni. Se il problema persiste, scollegare e ricollegare dopo alcuni minuti. In caso di grave malfunzionamento, spegnere l'apparecchio e contattare il fornitore. Non tentare di riparare da soli.

MANUALE UTENTE SlimPAR T6 USB Chauvet

Informazioni sulla Guida

La Guida Rapida SlimPAR™ T6 USB contiene informazioni di base su prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli scaricare il Manuale Utente dal sito www.chauvetlighting.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono esseri modify senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.

Che cosa è incluso Per iniziare

- SlimPAR™ T6 USB

- Scheda di garanzia

• Cavo di alimentazione

- Guida Rapida

Descrizione del prodotto

Disimballare SlimPAR™ T6 USB ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

SlimPAR™ T6 USB è un proiettore PAR a LED tricolore, sottile, con tecnologia a infrarossi, che offre facile controllo dei colori statici e programmi automatici con il telecomando IRC-6 opzionale. La comoda porta D-Fi™ USB consente il controllo DMX in wireless. I sei LED tricolore ad alta potenza, che eliminano praticamente le ombre multicolore, con resa morbida e uniforme, rendono l'unità perfetta per illuminazioni frontali.

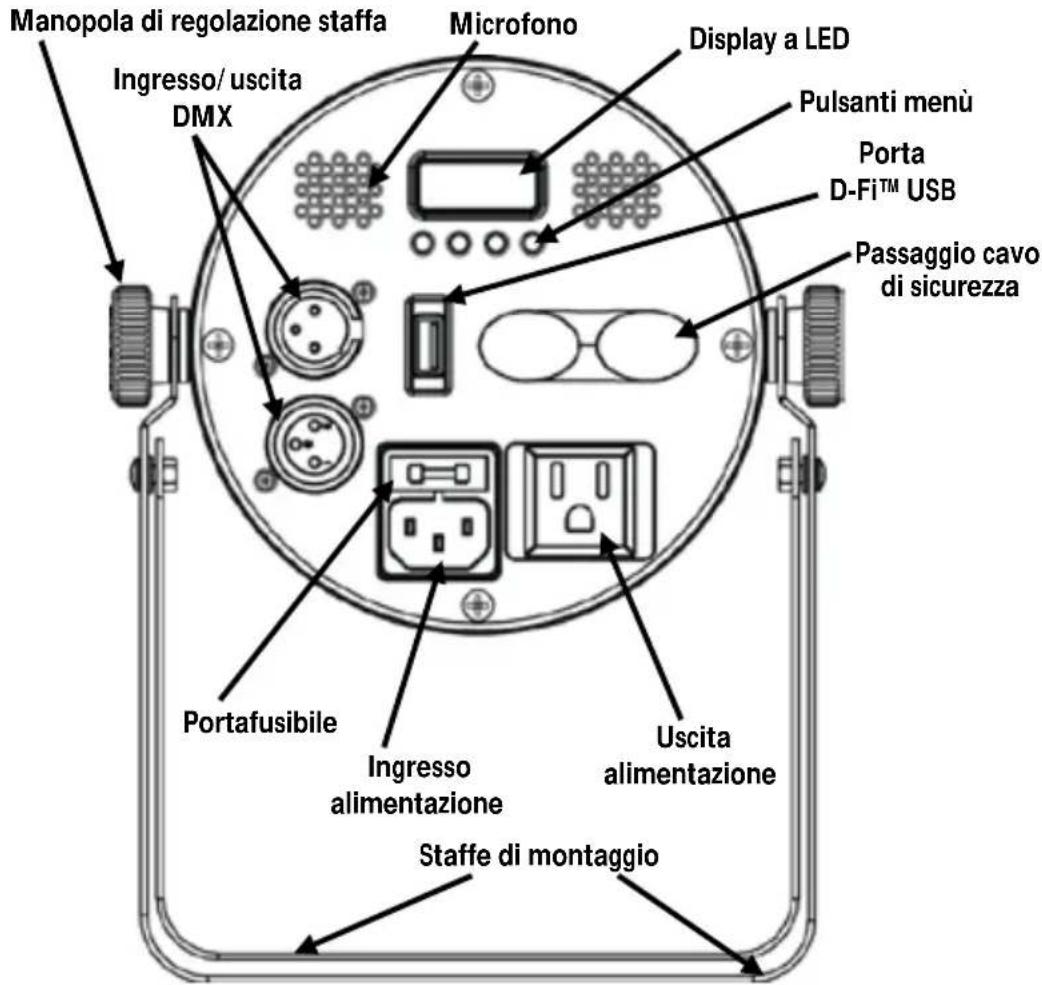

Informazioni generali

ATTENZIONE! Nella porta USB collegare SOLO un D- Fi™ USB. In caso contrario l'unità potrebbe danneggiarsi.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

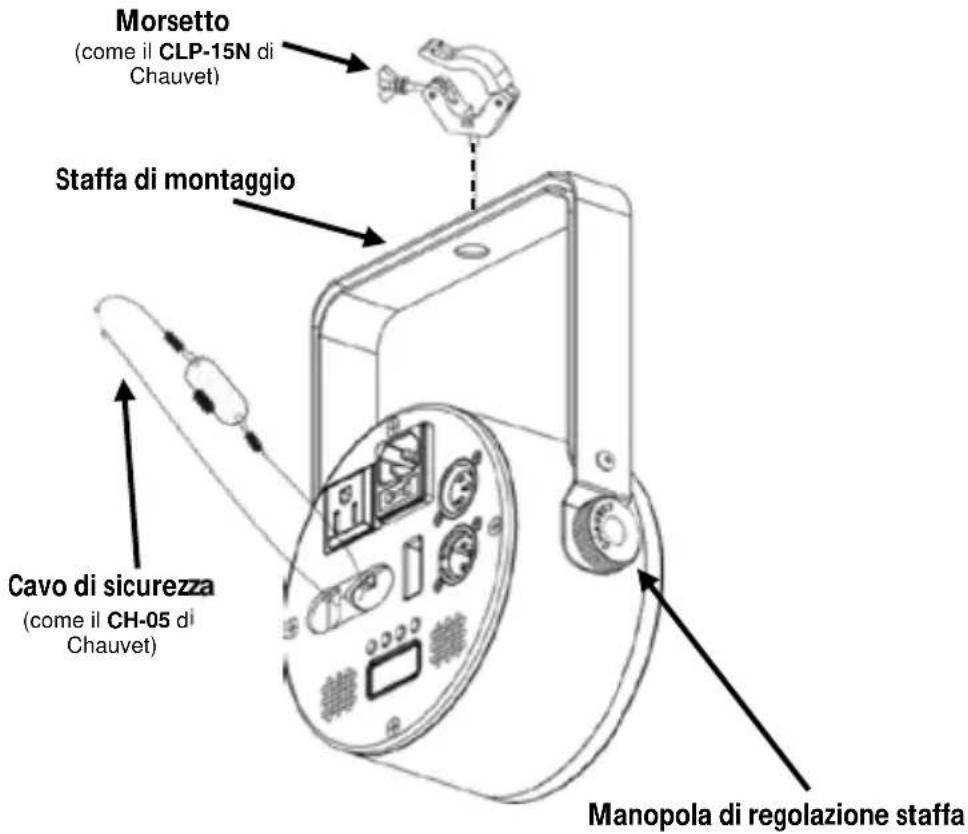

Schema di montaggio

Descrizione del pannello di controllo	Pulsante	Funzione
		Consente di uscire dal menù o dalla funzione corrente
		Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
		Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
		Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Connettività D-Fi™ USB

SlimPAR™ T6 USB può diventare un ricetrasmettitore wireless D-Fi™ utilizzando il D-Fi™ USB di CHAUVET® DJ. È sufficiente impostare il DIP switch del canale di ricezione/trasmissione D-Fi™ dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni completo per il collegamento e la configurazione di questa unità per il funzionamento D-Fi™ USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi™ USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi™ USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi™ USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi™ USB
2. DMX cablato
3. Telecomando IRC-6
4. Display digitale manuale / Pulsanti del menù

Collegamento DMX

SlimPAR™ T6 USB può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non s ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 505.

Collegamento Master/ Slave

In modalità Master/Slave, SlimPAR™ T6 USB utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

IRC-6 (Telecomando a infrarossi)

SlimPAR™ T6 USB è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET® DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetlighting.com.

Opzioni del Menù

Livello principale	Livelli di programmazione		Descrizione
3-CH	d001–512		Modalità DMX 3 canali
8-CH	d001–512		Modalità DMX 8 canali
C--	C1	(rosso)	Colore statico
	C2	(verde)
	C3	(blu)
	C4	(ciano)
	C5	(magenta)
	C6	(giallo)
	C7	(bianco)
P-- (automatico)	P1		3-programma colore (snap)
	P2		3-programma colore (impulso)
	P3		7-programma colore (snap)
	P4		7-programma colore (fading)
S--	S--1–100		Velocità programma per P1–P4
Snd (attivazione sonora)	Snd1		3-programma colore (attivazione sonora)
	Snd2		7-programma colore (attivazione sonora)
SenS	u--0–100		Sensibilità sonora
U--	r000–255	(rosso)	Colori statici personalizzatiCombinazione di rosso, verde e blu
	g000–255	(verde)
	b000–255	(blu)
dIM	OFF		Impostazioni velocità dimmer
	dIM1
	dIM2
	dIM3
SEr	On		Attivazione/disattivazione infrarossi
	OFF

Valori DMX

8-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rosso	000 Ü 255	0–100%
	2	Verde	000 Ü 255	0–100%
	3	Blu	000 Ü 255	0–100%
	4	Macro colore(esclude i can. 1–3)	000 Ü 015	Nessuna funzione
			016 Ü 255	Macro colore
	5	Strobo(in can. 6 è000–031)	000 Ü 015	Nessuna funzione
			016 Ü 255	Stroboscopio, da lento a veloce
		Velocitàprogramma(in can. 6 è032–223)	000 Ü 255	Da lento a veloce
		Sensibilità sonora(in can. 6 è224–255)	000 Ü 010	Nessuna funzione
			011 Ü 255	Sensibilità minima-massima
	6 Modalità	000 Ü 031	Nessuna funzione
		032 Ü 063	Effetto impulso 0–100%		1-3 canalidevonoesessere attivi
		064 Ü 095	Effetto impulso 100%–0
		096 Ü 127	Effetto impulso 100%–0–100%
		128 Ü 159	Transizione Auto fade
		160 Ü 191	Transizione auto snap (3 colori)
		192 Ü 223	Transizione auto snap (7 colori)
		224 Ü 255	Modalità attivazione sonora
	7	Dimmer	000 Ü 255	0–100%
	8 Velocità dimmer	000 Ü 051	Velocità dimmer impostata da display
		052 Ü 101	Modalità dimmer disattivata
		102 Ü 152	Modalità velocità dimmer 1: veloce
		153 Ü 203	Modalità velocità dimmer 2: media
		204 Ü 255	Modalità velocità dimmer 3: lenta

3-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Rosso	000 Ü 255	0–100%
	2	Verde	000 Ü 255	0–100%
	3	Blu	000 Ü 255	0–100%
