Producttype	Verlichtingssteun
Merk	Chauvet
Model	CP Rack
Maximale draagkracht	450 kg
Verstelbare hoogte	Ja, uitschuifbare H-frames
Stapelbaar	Ja, tot 2 eenheden
Aantal buizen	4
Aantal H-frames	2
Aantal zijrails	2
Aantal voetstukken	8
Inbegrepen accessoires	Snelstartgids, hoes
Bevestigingstype	Borgpennen, veiligheidsclips
Beoogd gebruik	Ondersteuning van projectoren en verlichtingsapparatuur
Omgevingscondities	Vermijd extreme omgevingen (zee/zout, buitentemperatuurbereik, overstroming)
Veiligheidsinstructies	Opgenomen in de handleiding
Mogelijke uitbreiding	Uitschuifbare H-frames om de hoogte te verdubbelen
Verstelbare klemmen	Ja, voor bevestiging van buizen aan H-frames

Veelgestelde vragen - CP Rack Chauvet

Hoe installeer ik het CP Rack?

Om het CP Rack te installeren, til elke zijrail op door de pinnen aan de basis te verwijderen, vergrendel vervolgens in verticale positie. Bevestig de buizen aan de H-frames met behulp van de klemmen. Zorg ervoor dat alle bevestigingspunten goed zijn aangedraaid. Raadpleeg de handleiding voor volledige details.

Wat is de maximale draagkracht van het CP Rack?

De maximale draagkracht is 450 kg. Overschrijd deze limiet nooit om veiligheidsrisico's te voorkomen.

Kan ik twee CP Racks stapelen?

Ja, het is mogelijk om tot 2 eenheden in de hoogte te stapelen. Zorg dat de racks goed aan elkaar zijn bevestigd voor stabiliteit.

Hoe breid ik de H-frames uit?

Verwijder de veiligheidsclips en pinnen, strek of verlaag de pin tot de gewenste hoogte, plaats vervolgens de clips en pinnen terug om te stabiliseren. Dit verdubbelt de hoogte van het rack.

Hoe bevestig ik de buizen aan de H-frames?

Zorg dat de klem naar beneden is gericht, druk vervolgens stevig op de horizontale balk van het H-frame totdat het goed vastzit. Herhaal voor elke buis.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Niet installeren in extreme omgevingen (zee/zout, buitentemperatuurbereik, overstroming). Stop onmiddellijk met het gebruik bij ernstige problemen. Controleer regelmatig de bevestigingen.

Wat te doen bij een storing?

Stop onmiddellijk met het gebruik van het product en neem contact op met een gekwalificeerde technicus. Probeer niet zelf te repareren zonder de handleiding te raadplegen.

Hoe vervoer ik het CP Rack?

Voor transport plaatst u de apparaten in verticale positie met de lenzen naar beneden en de pan- en tiltvergrendelingen ingeschakeld om overmatige belasting te voorkomen.

Welke accessoires zijn inbegrepen bij het CP Rack?

De inhoud van de doos omvat: het CP Rack, een Snelstartgids en een hoes.

Kan ik het CP Rack buitenshuis gebruiken?

Vermijd permanente installatie in extreme buitenomgevingen (zee/zout, overstroming, sneeuw). Zorg bij tijdelijk gebruik dat de omstandigheden binnen de gespecificeerde temperatuurbereiken vallen.

GEBRUIKSAANWIJZING CP Rack Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de CP Rack.

- NOOIT:

- Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

- Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

- Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.

- Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.

- Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

In de verpakking

• C P R a c k

- H o e s

• Beknopte handleiding

Symbolsen

Symbool Betekenis
		Kritieke installatie-, configuratie- of bedieningsinformatie. Het negeren van deze informatie kan ervoor zorgen dat het product niet werkt, beschadigd raakt of leidt tot letsel van de gebruiker.
		Belangrijke installatie- of configuratie-informatie. Als deze informatie niet wordt gebruikt kan het product net correct functioneren.
		Nuttige informatie.

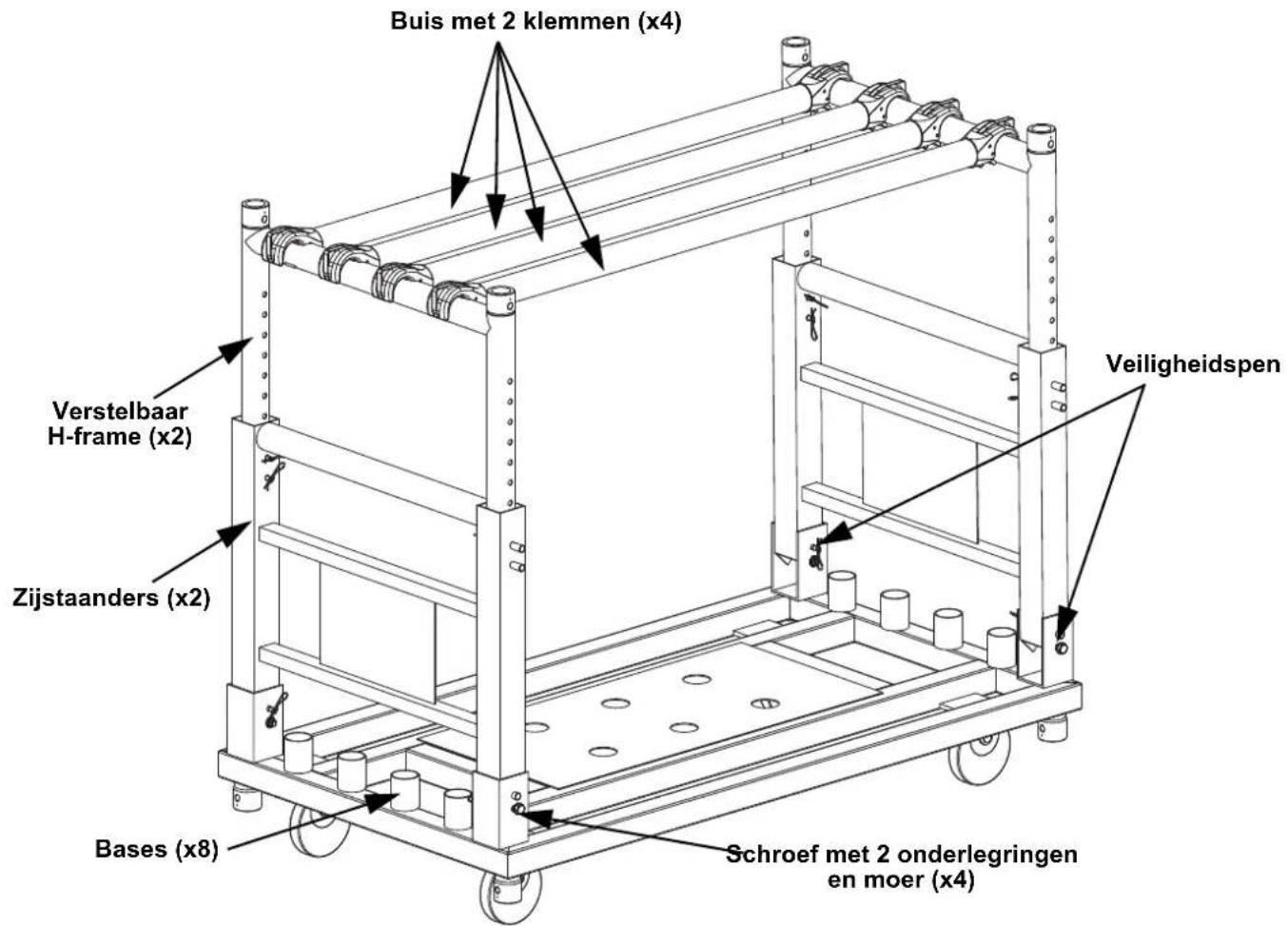

Productoverzicht

1. Om met het opzetten te beginnen:

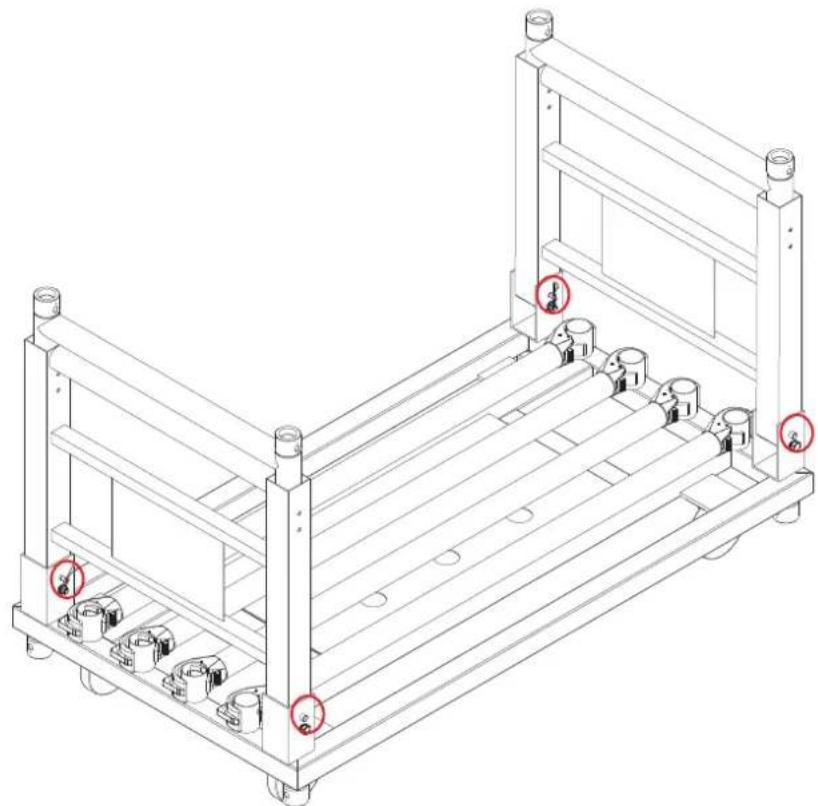

a. Klap elke zijstaander van de CP Rack op na de veiligheidspen aan de basis van elke dwarsligger te hebben verwijderd.

b. De pen kan worden verwijderd nadat de veiligheidsclip is weggehaald.

C.

Het is mogelijk om beide H-frames van de CP Rack te verwijderen. Daarna kunnen de H-frames worden opgehangen aan een truss.

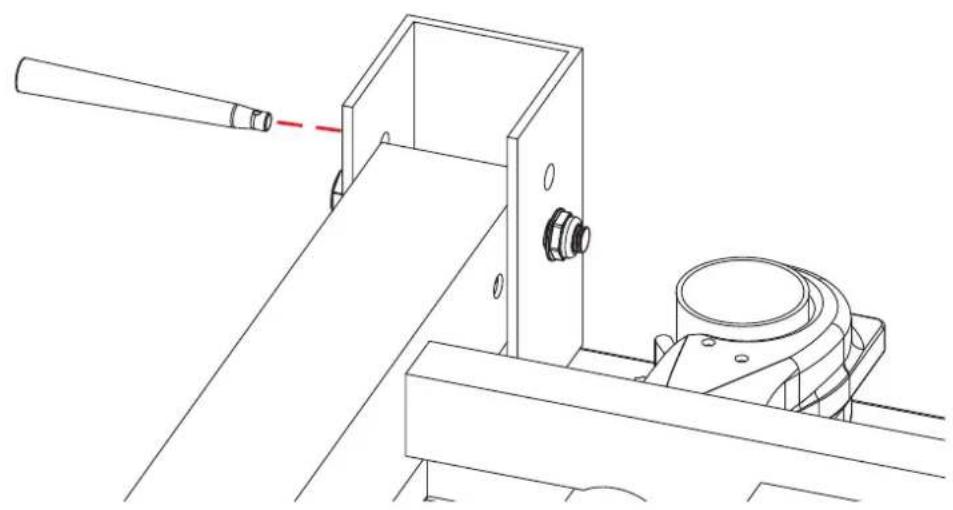

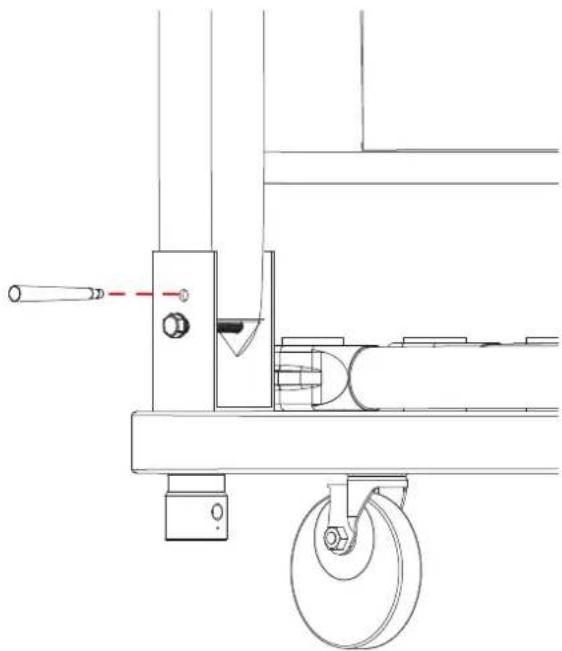

f. Steek de pin in de staander om deze rechtop vast te zetten.

h. Herhaal de stappen 1-f en 1-g op alle bases om de staanders vast te zetten.

Waarschuwing! Zorg ervoor dat alle bevestigingspunten stevig vastzitten. Als dit achterwege wordt gelaten, kan dat gevaarlijk zijn voor de veiligheid!

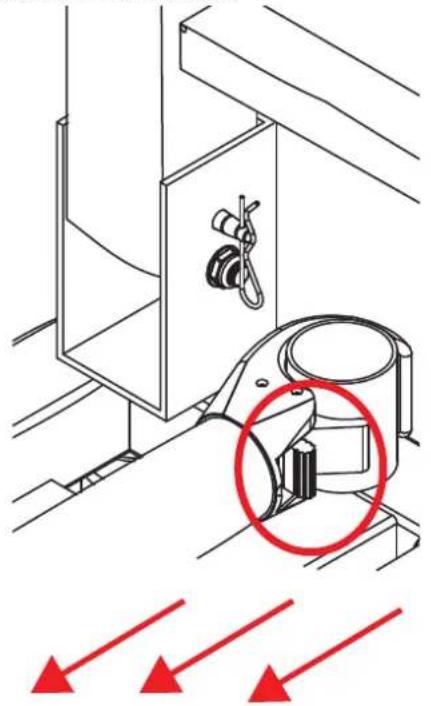

1. De buizen worden als volgt losgemaakt van de bases: a. Maak de klem los door de schakelaar in te drukker

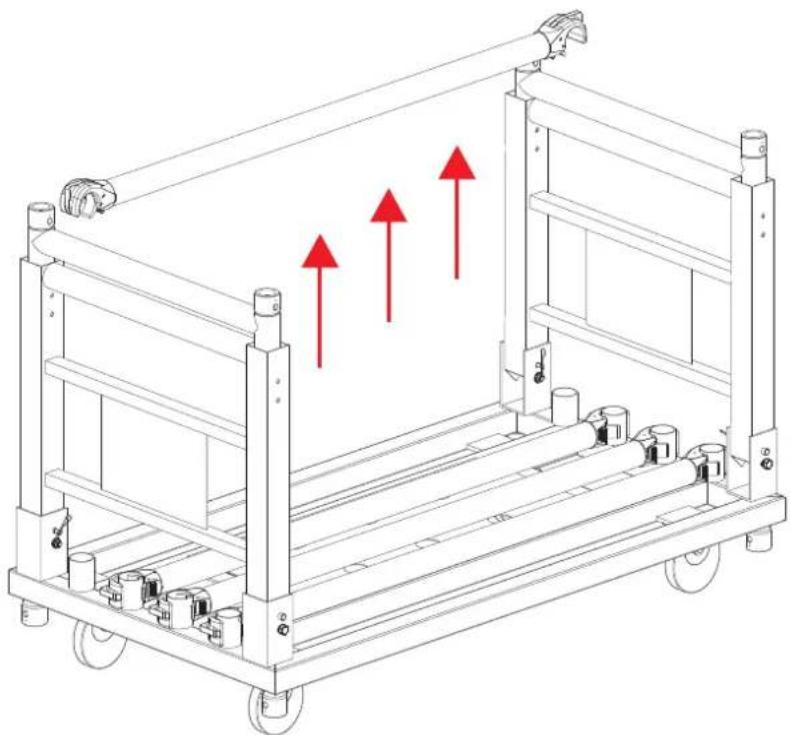

b. Haal de buis weg.

c. Doe hetzelfde met de andere klem om de buis helemaal los te maken.

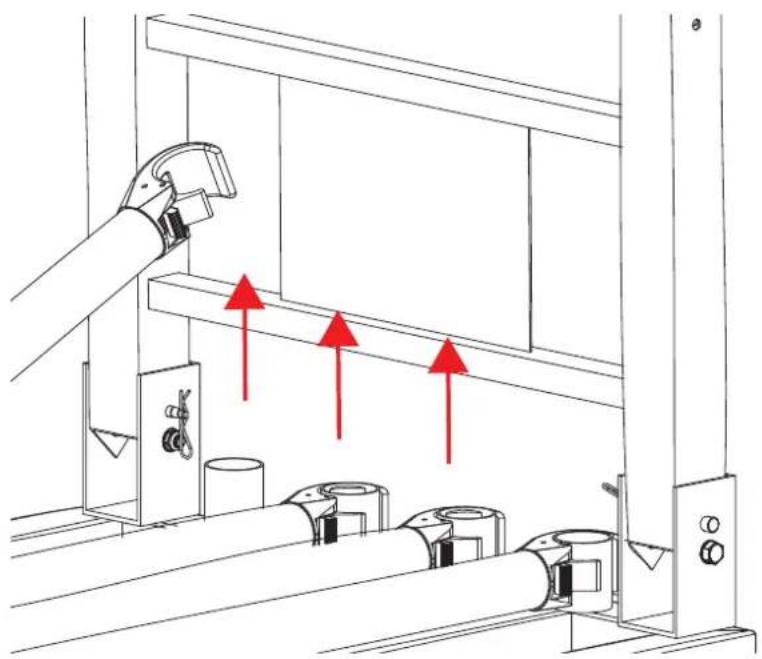

1. Buizen worden als volgt vastgemaakt aan de H-frames:

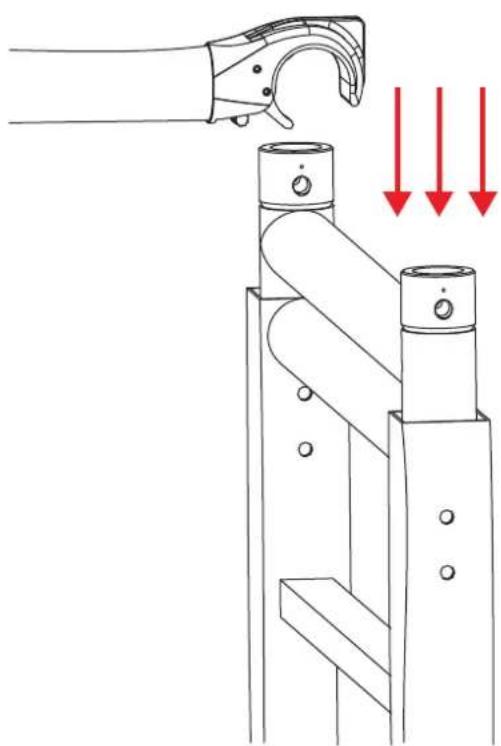

a. Zorg dat de klem naar beneden is gericht en duw deze op de horizontale balk van het H-frame.

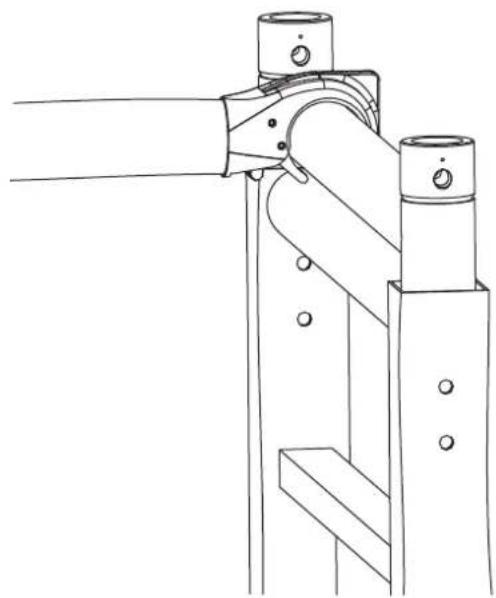

b. Ga na of de klem stevig aan het H-frame vastzit.

c. Herhaal de vorige stappen desgewenst met eventuele andere buizen:

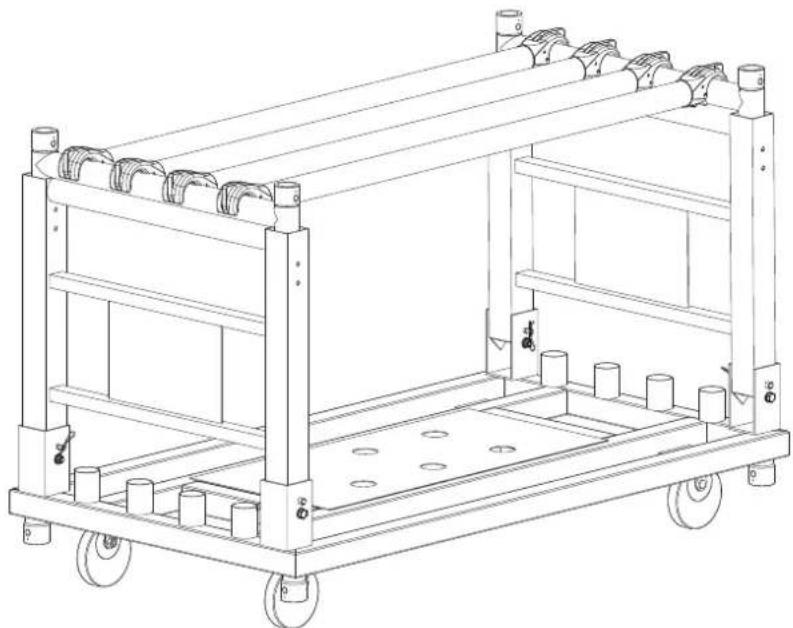

De maximale laadcapaciteit van dit product is 450 kg. Overschrijd dit gewicht niet, want anders kan de veiligheid in gevaar komen.

1. Het is mogelijk om de H-frames uit te schuiven tot de dubbele hoogte van de CP Rack. De H-frames worden als volgt uitgeschoven:

a. Verwijder de veiligheidsclips waarmee het H-frame op zijn plaats gehouden wordt.
b. Verplaats de poten omhoog of omlaag tot de gewenste hoogte.

c. Steek de veiligheidsclips en -pennen er weer in om de H-frames op de gewenste hoogte vast te zetten.

Het is mogelijk om een andere CP Rack bovenop dit product te plaatsen. Er mogen maximaal 2 producten worden gestapeld.

Bij het transporteren van armaturen in een voorgemonteerde truss en transportracks, moeten de armaturen in verticale positie worden bevestigd met de lenzen naar beneden gericht en de vergrendelingen van de pan-en kantelbeweging vastgezet. Dit om onnodige belasting op de kantelvergrendelingen te voorkomen en stuiterkrachten buiten de as op inwendige componenten te beperken.
