CP Rack - Éclairage Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance 100W, température de couleur 3200K à 5600K, contrôle DMX 512, angles de faisceau ajustables.
Utilisation	Idéal pour les événements, concerts, théâtres et productions audiovisuelles.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour maintenir la qualité d'éclairage.
Sécurité	Utiliser uniquement sur des surfaces stables, éviter l'exposition à l'eau et respecter les instructions de montage.
Informations générales	Poids : 3 kg, dimensions : 30 x 20 x 10 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - CP Rack Chauvet

Comment installer le Chauvet CP Rack ?

Pour installer le Chauvet CP Rack, commencez par le placer sur une surface stable. Connectez les câbles d'alimentation et de signal selon le schéma fourni dans le manuel. Assurez-vous que tous les composants sont correctement fixés et que les connexions sont sécurisées.

Que faire si le CP Rack ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et correctement connecté. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible interne.

Comment régler l'intensité lumineuse des lumières ?

L'intensité lumineuse peut être réglée via le panneau de contrôle du CP Rack. Accédez aux réglages d'intensité et utilisez les boutons pour ajuster le niveau de luminosité selon vos besoins.

Pourquoi les lumières clignotent-elles ?

Les lumières peuvent clignoter en raison d'une mauvaise connexion ou d'une surcharge. Vérifiez toutes les connexions et assurez-vous que l'appareil n'est pas surchargé. Si le problème persiste, réinitialisez le CP Rack aux paramètres d'usine.

Comment synchroniser plusieurs CP Racks ?

Pour synchroniser plusieurs CP Racks, connectez-les entre eux via le port DMX. Assurez-vous que les adresses DMX sont réglées correctement sur chaque appareil pour qu'ils communiquent efficacement.

Le CP Rack est-il compatible avec des contrôleurs DMX tiers ?

Oui, le CP Rack est compatible avec la plupart des contrôleurs DMX tiers. Assurez-vous de configurer les adresses DMX correctement pour assurer une communication fluide entre les appareils.

Comment nettoyer et entretenir le CP Rack ?

Pour nettoyer le CP Rack, utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques agressifs. Pour un entretien régulier, vérifiez les connexions et les câbles pour détecter tout signe d'usure.

Où trouver des pièces de rechange pour le CP Rack ?

Les pièces de rechange pour le CP Rack peuvent être commandées auprès de votre revendeur local Chauvet ou directement sur le site web de Chauvet dans la section des pièces détachées.

Comment mettre à jour le firmware du CP Rack ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Chauvet. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour correctement.

MODE D'EMPLOI CP Rack Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de CP Rack.

• N E P A S :

- Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).
• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

- En cas de problème de fonctionnement grave, arrêter immédiatement de l’utiliser.

Contenu de la boîte

• C P R a c k

- Guide de référence rapide

- Couverture

Symboles

Symbole Signification

	Consignes importantes en matière d'installation, de configuration et de fonctionnement. Le non-respect de ces consignes peut entraîner le non-fonctionnement de l'appareil ou lui causer des dommages. De même, l'utilisateur peut s'en trouver affecté.
	Consignes importantes en matière d'installation ou de configuration. Le produit peut ne pas fonctionner correctement si ces instructions ne sont pas suivies.
	Informations utiles.

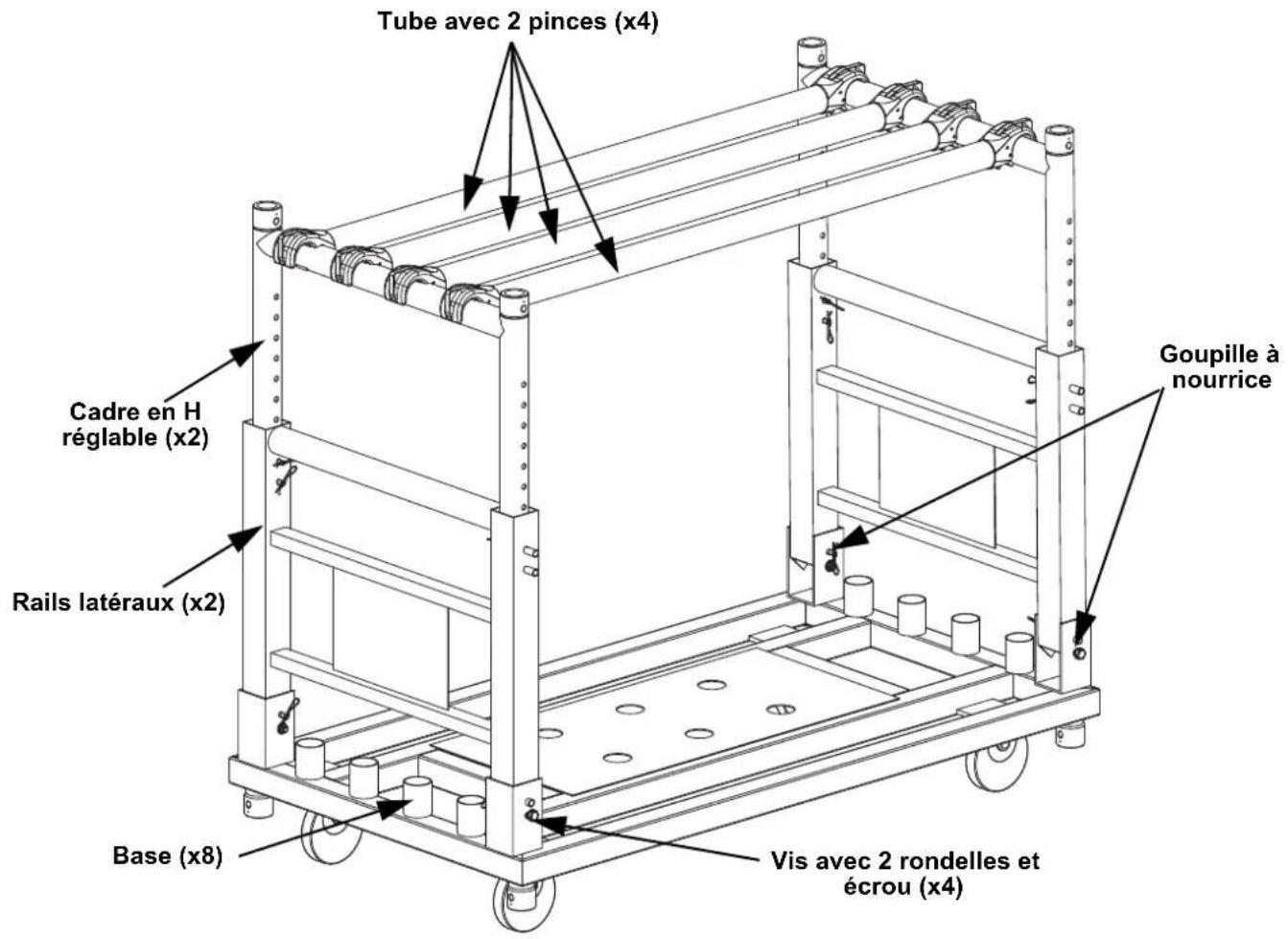

Aperçu du produit

Tube avec 2 pinces (x4) Goupille à nourrice Cadre en H réglable (x2) Rails latéraux (x2) Base (x8) Vis avec 2 rondelles et écrou (x4)

Setup

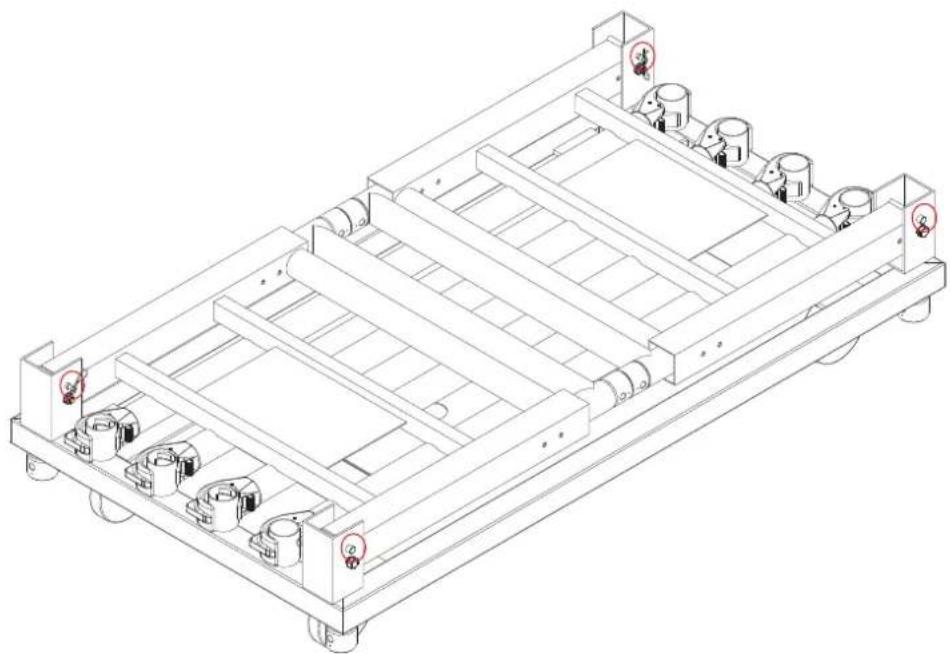

1. Pour commencer la configuration :

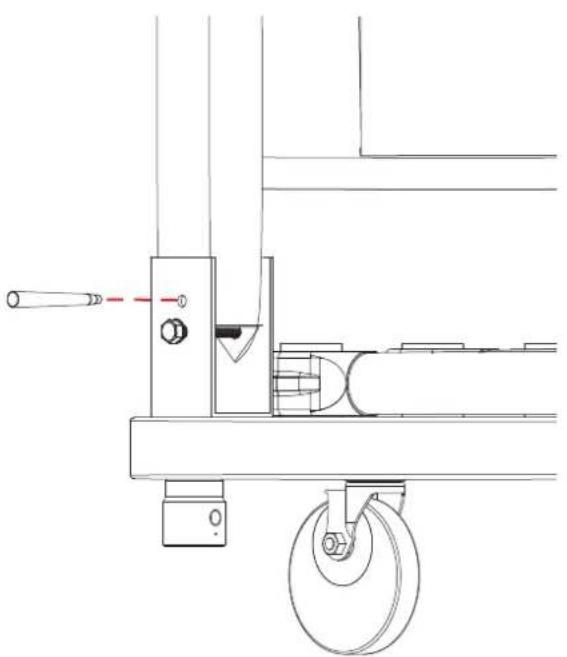

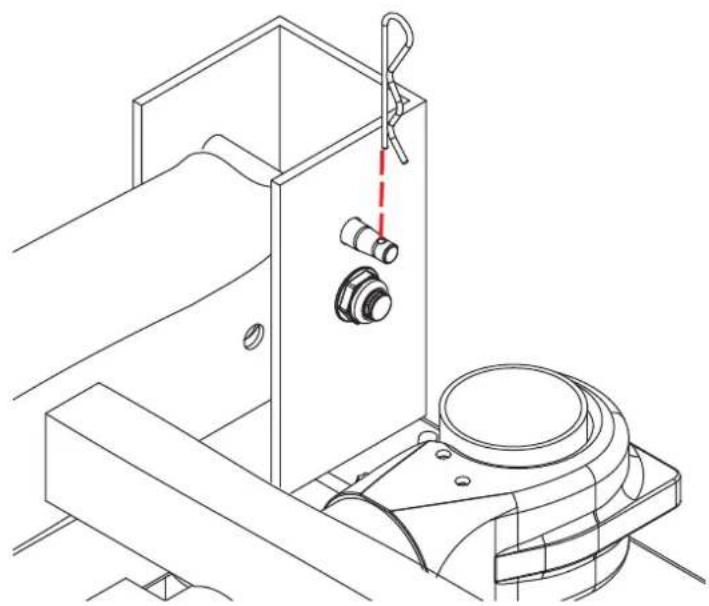

a. Soulevez chaque rail latéral du CP Rack en retirant les goupilles à la base de chaque rail latéral.

b. Pour retirer la goupille, retirez d'abord le clip de sécurité.

Il est possible de supprimer les deux cadres en H du CP Rack. Les cadres en H peuvent ensuite être suspendus à une ferme.

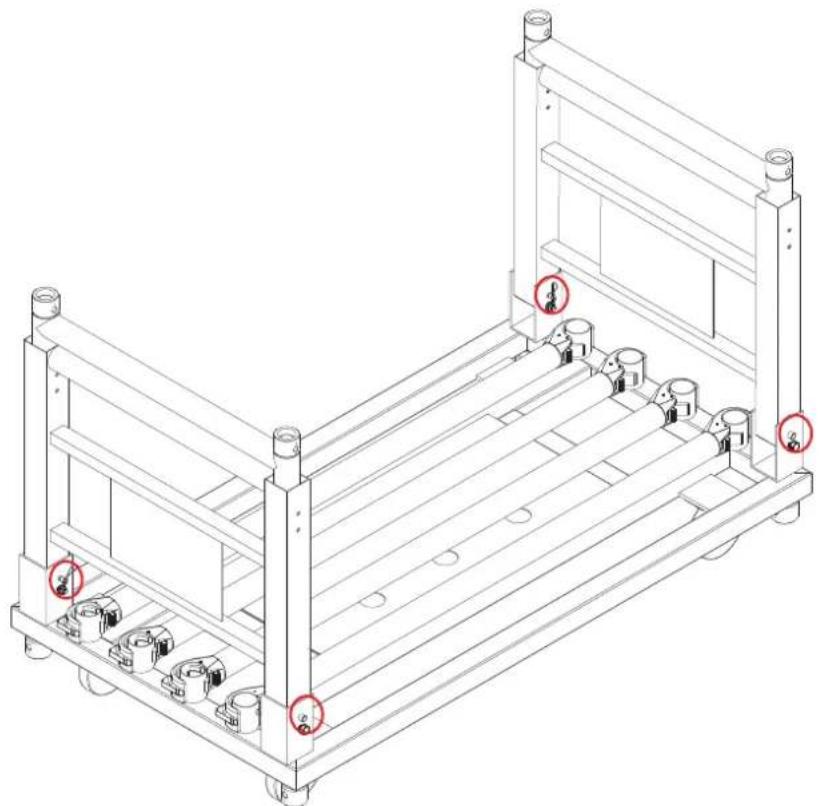

f. Insérez la goupille pour verrouiller le rail latéral en position verticale.

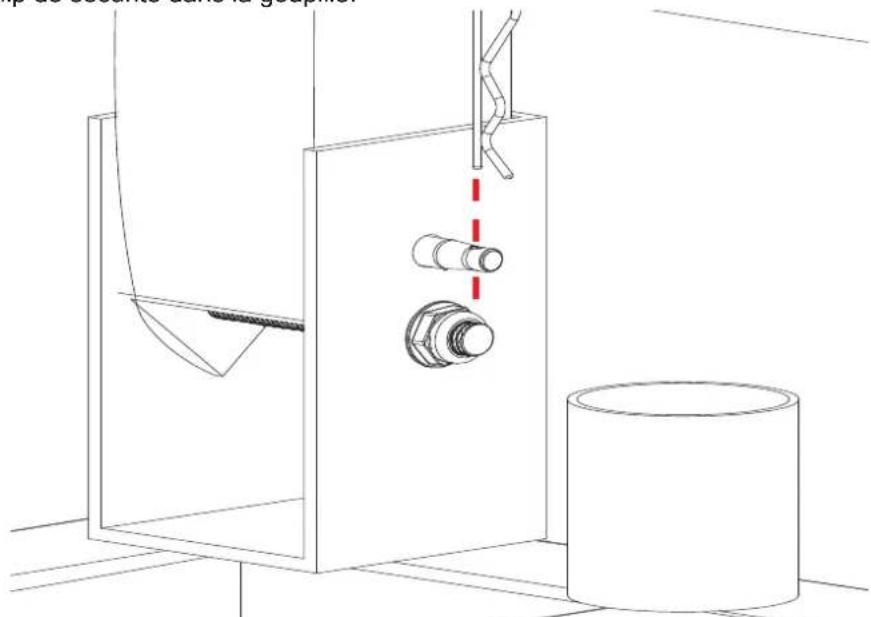

g. Insérez le clip de sécurité dans la goupille.

h. Répétez les étapes 1-f et 1-g avec toutes les bases pour verrouiller les rails latéraux.

Attention ! Assurez-vous que tous les points de fixation sont bien serrés. Le non-respect de cette consigne peut entraîner des risques pour la sécurité !

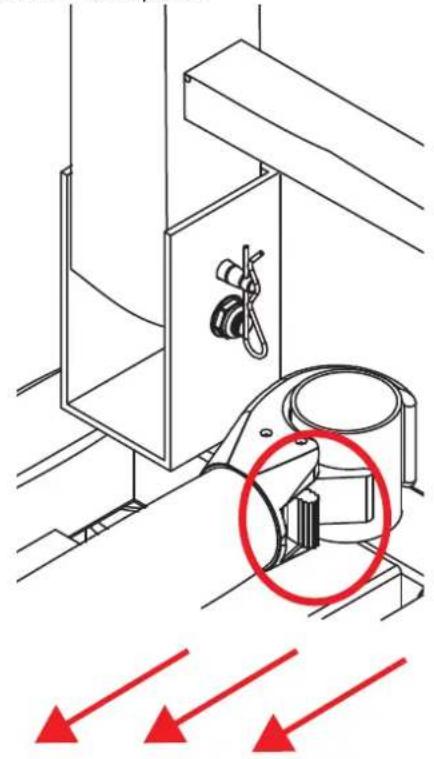

1. Pour détacher les tubes des bases :

a. Relâchez la pince en appuyant sur l'interrupteur.

c. Répétez la procédure avec l'autre pince pour libérer complètement le tube.

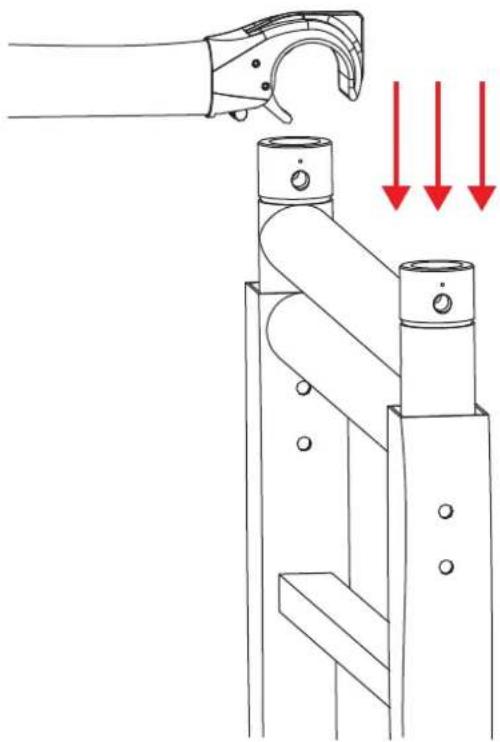

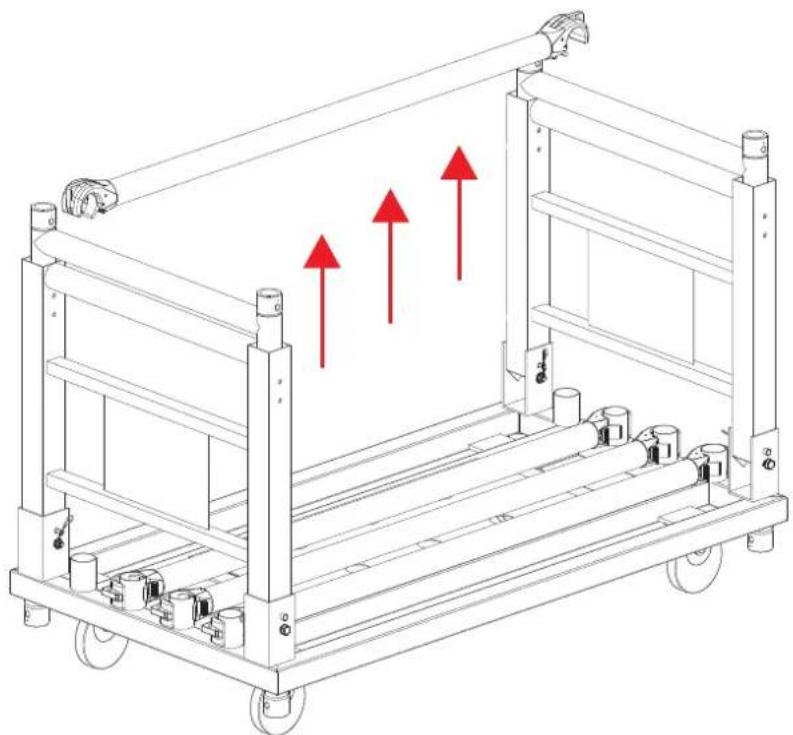

1. Pour connecter le(s) tube(s) aux cadres en H :

a. Assurez-vous que la pince est orientée vers le bas et appuyer sur la pince de la barre horizontale du cadre en H.

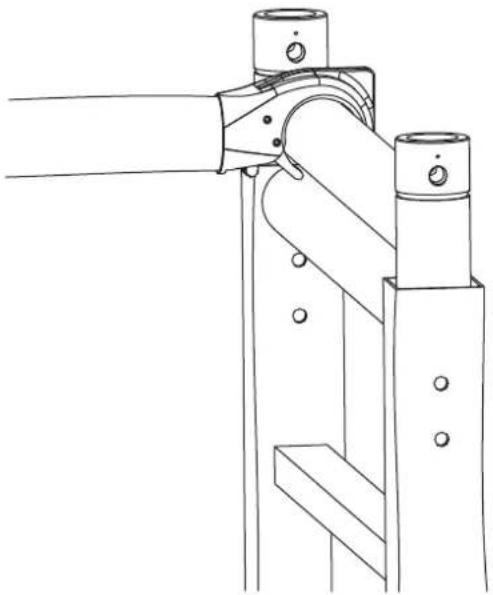

b. Assurez-vous que la pince est fermement fixée au cadre en H.

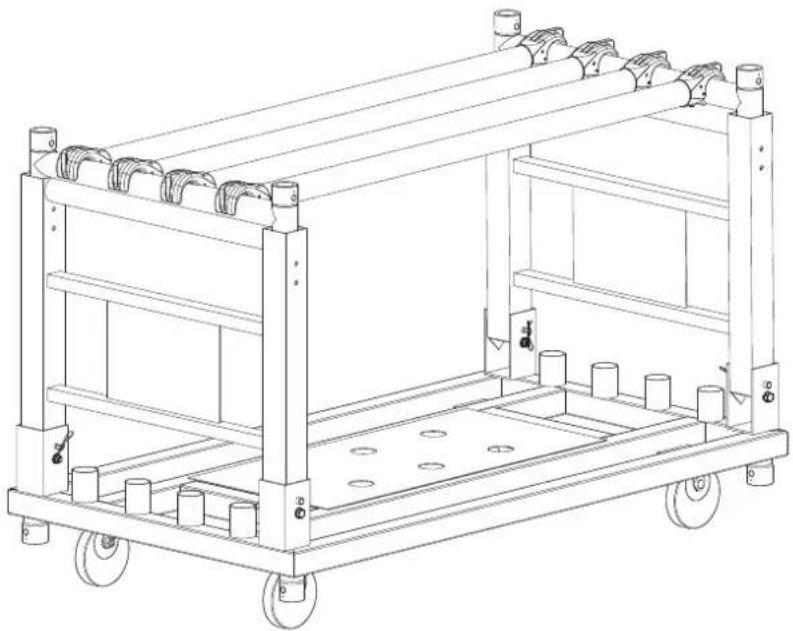

c. Répétez les étapes précédentes avec tous les autres tubes souhaités :

La capacité de charge maximale de ce produit est de 450 kg. Ne dépassez pas ce poids, car le non-respect de cette consigne peut entraîner des risques pour la sécurité.

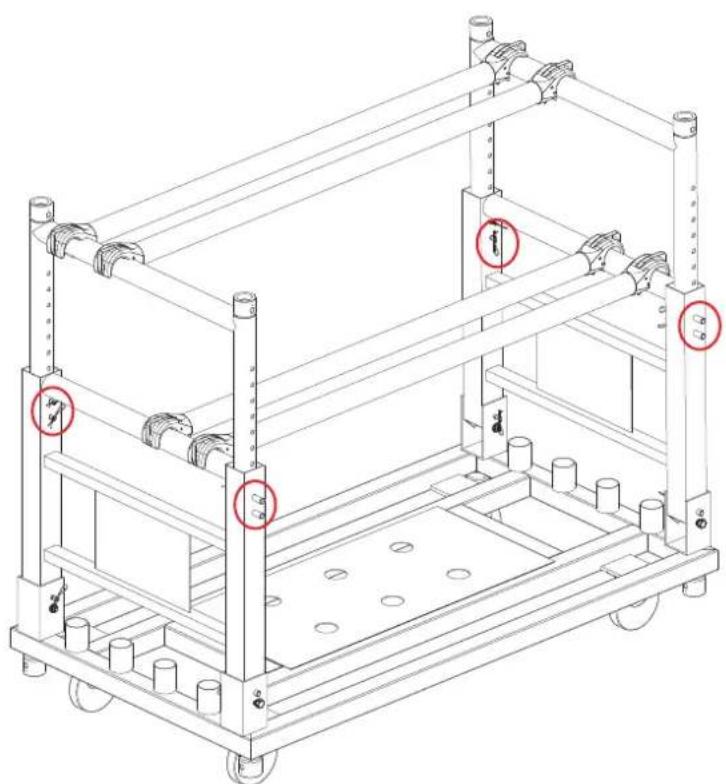

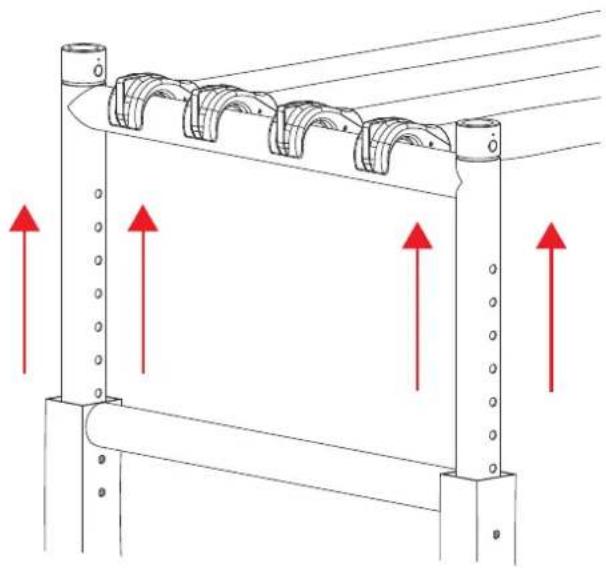

1. Il est possible de rallonger les cadres H pour doubler la hauteur des CP Rack. Pour étendre les cadres en H :

a. Retirez les clips de sécurité qui verrouillent le cadre en H en place.

b. Étendez ou abaissez la goupille à la hauteur désirée.

c. Réinsérez les clips de sécurité et les goupilles pour stabiliser les cadres en H à la hauteur souhaitée.

Il est possible d'empiler un autre CP Rack en haut de ce produit. L'empilement maximum est de 2 produits en hauteur.

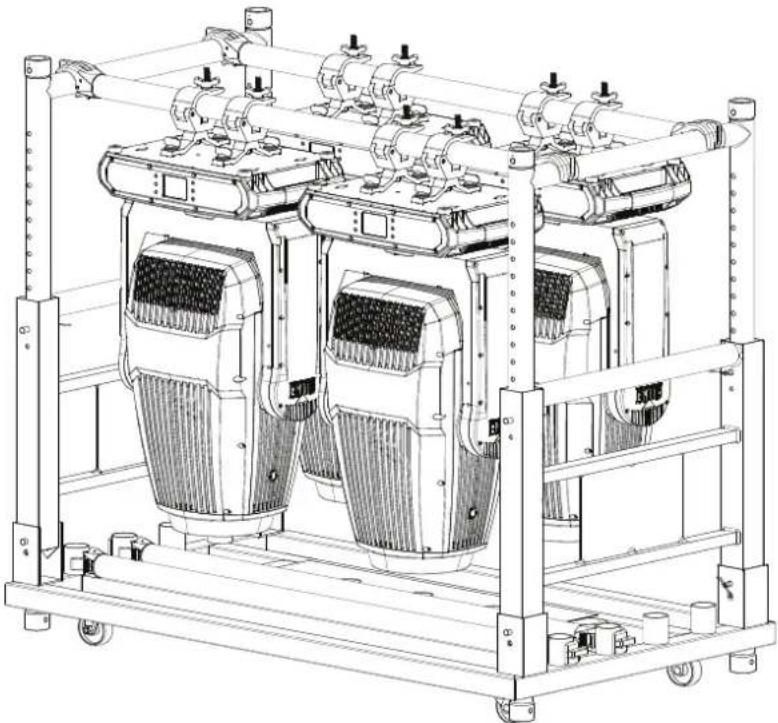

Transport sur ferme ou bâtis

Lors du transport des appareils sur des supports de transport et des fermes pré-montées, montez les appareils en position verticale avec les lentilles tournées vers le bas et les verrous de panoramique et d'inclinaison engagés. Ceci permet d'éviter toute contrainte excessive sur les verrous d'inclinaison et de limiter la quantité de rebond hors axe sur les composants internes.
