Producttype	DMX/Art-Net brug
Merk	Chauvet
Model	DMXAN2
Afmetingen (L x B x H)	120 x 64 x 39 mm
Gewicht	0,2 kg
Externe voeding	9 VDC, 500 mA (adapter inbegrepen)
PoE-voeding	48 V, 0,4 A
Aansluitingen	1 x RJ45 Ethernet, 2 x XLR 3-pins (DMX A en B)
Besturingsprotocollen	Art-Net™, sACN, DMX512
DMX-capaciteit	1024 kanalen max (512 per poort)
Verversingssnelheid	10 tot 40 Hz (configureerbaar)
Configuratie	Ingebouwde webserver
Firmware-update	Via webserver
Fabrieksreset	Resetknop (3 seconden)
LED-indicatoren	Voeding, Signaal, Verbinding
Beschermingsgraad	IP20 (alleen binnen)
Maximale omgevingstemperatuur	40 °C
Koeling	Convectie
Inbegrepen accessoires	Netadapter, referentiehandleiding
Garantie	Beperkt (zie website)

Veelgestelde vragen - DMXAN2 Chauvet

Hoe configureer ik het IP-adres van de DMX-AN2?

Sluit het apparaat aan op uw netwerk en open vervolgens de webserver via het standaard IP-adres 2.0.0.1. Kies in het menu IP Mode voor DHCP IP of Manual IP. Voer voor een handmatig IP het gewenste adres in en klik op Apply.

Hoe reset ik de DMX-AN2 naar de fabrieksinstellingen?

Houd de Reset-knop aan de achterkant van het apparaat ten minste 3 seconden ingedrukt. Het voedingslampje gaat knipperen om de reset te bevestigen.

Hoe werk ik de firmware bij?

Download het nieuwste updatebestand van www.chauvetdi.com. Log in op de webserver van de DMX-AN2, klik op Browse naast File Path, selecteer het bestand en klik op Upload File.

Welke besturingsprotocollen worden ondersteund?

De DMX-AN2 ondersteunt Art-Net™ en sACN voor netwerktransmissie, evenals standaard DMX512 voor XLR-verbindingen.

Hoe sluit ik de DMX-AN2 aan op mijn netwerk?

Gebruik de Ethernet RJ45-poort aan de achterkant van het apparaat. U kunt het apparaat ook via PoE van stroom voorzien als uw switch dit ondersteunt. Configureer vervolgens het IP-adres via de webserver.

Wat is de benodigde voedingsspanning?

Het apparaat werkt met een externe voeding van 9 VDC, 500 mA (inbegrepen) of via Power over Ethernet (48 V, 0,4 A).

Kan de DMX-AN2 buiten worden gebruikt?

Nee, het apparaat is geclassificeerd als IP20 en mag alleen binnenshuis worden gebruikt. Vermijd blootstelling aan regen of vocht om brand- of elektrocutiegevaar te voorkomen.

Hoe krijg ik toegang tot de webserver?

Zorg ervoor dat uw computer zich in hetzelfde netwerk bevindt als de DMX-AN2, voer vervolgens het IP-adres van het apparaat (standaard 2.0.0.1) in de adresbalk van een browser. Gebruik 'Admin' als gebruikersnaam en wachtwoord (standaard).

Wat moet ik doen als ik het wachtwoord van de webserver ben vergeten?

Gebruik de nood-inloggegevens: gebruikersnaam CHAUVETDJ en wachtwoord CHAUVETDJ. Dit wachtwoord kan niet worden gewijzigd.

Hoe configureer ik een DMX-poort als ingang of uitgang?

Open vanuit de webserver voor elke poort het dropdownmenu Port Status en selecteer Input (ingang) of Output (uitgang). Klik op Apply om op te slaan. Gebruik een DMX-adapter van vrouwelijk naar mannelijk voor ingangen.

GEBRUIKSAANWIJZING DMXAN2 Chauvet

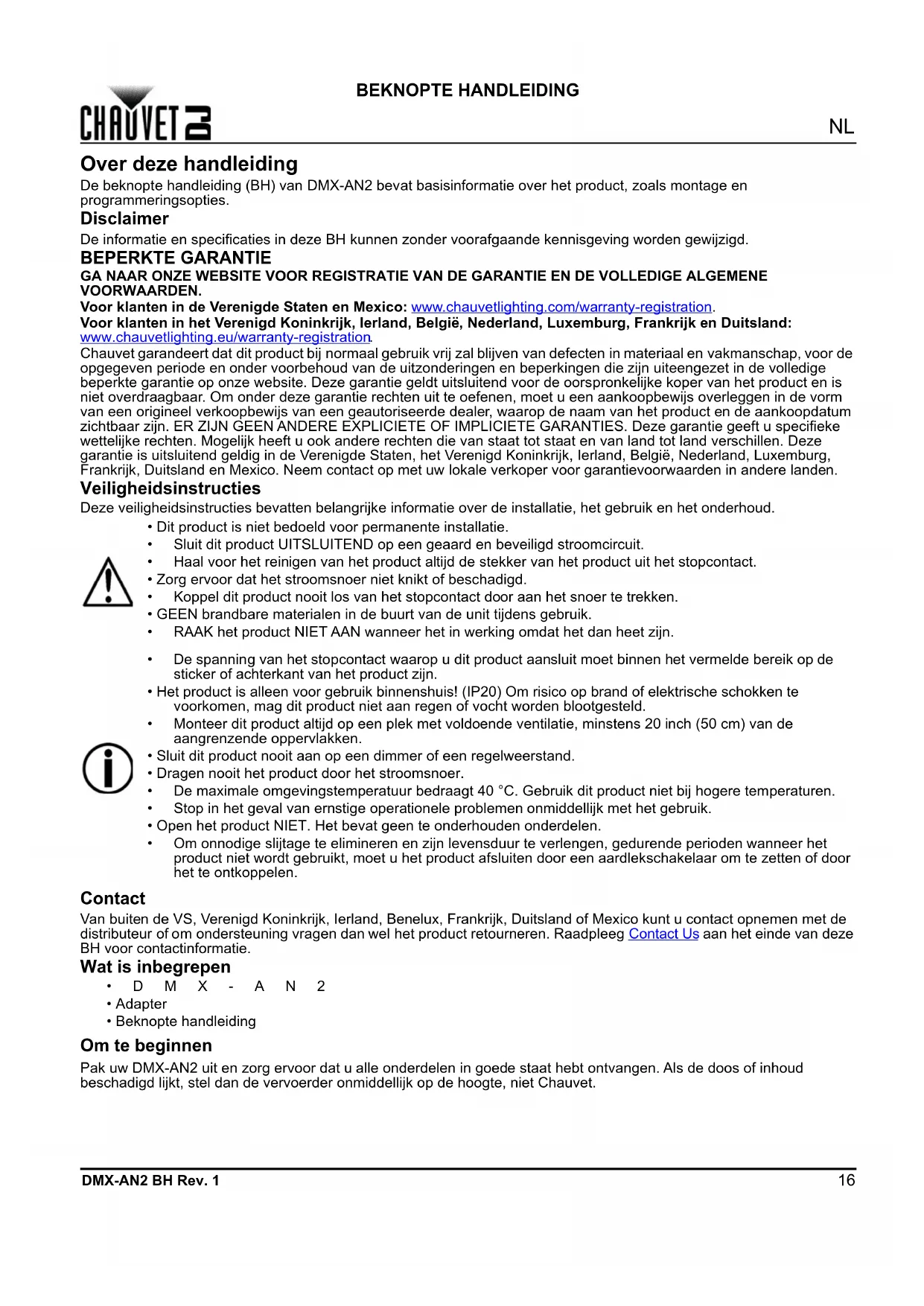

Over deze handleiding

De beknopte handleiding (BH) van DMX-AN2 bevat basisinformatie over het product, zoals montage en programmeringsopties.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het reinigen van het product altijd de stekker van het product uit het stopcontact.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Dragen nooit het product door het stroomsnoer.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• D M X - A N 2
- Adapter
• Beknopte handleiding

Om te beginnen

Pak uw DMX-AN2 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

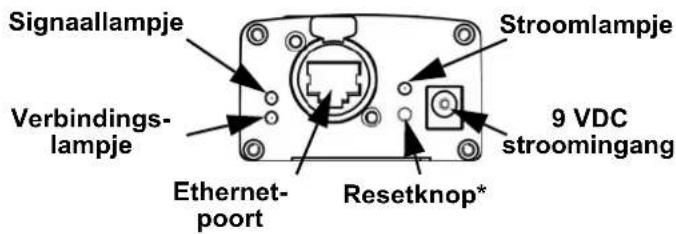

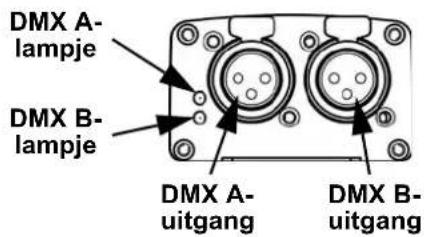

Productoverzicht

Signaallampje Verbindings- lampje Ethernet- poort Resetknop* 9 VDC stroomingang Stroomlampje

*Houd de resetknop 3 seconden ingedrukt om het product te herstellen naar de standaard fabrieksinstellingen. Het stroomlampje gaat knipperen.

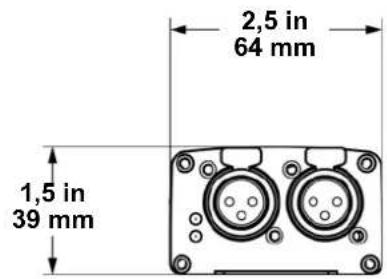

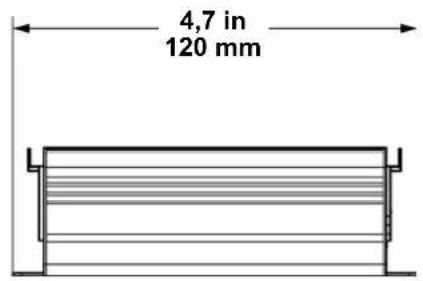

Afmetingen

2,5 in 64 mm 1,5 in 39 mm

4,7 in 120 mm

Gelijkstroom

Dit product heeft een externe voeding met automatisch bereik die werkt met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Over Ethernet

Dit product kan van een Power over Ethernet-apparaat stroom ontvangen via de Ethernet-poort.

Webserver

De DMX-AN2 webserver kan door elke computer op hetzelfde netwerk als het product worden benaderd. Het biedt netwerktoegang voor het configureren van instellingen zoals het IP-adres en de naam van het product en de individuele instellingen voor elke DMX-poort. De firmware van het product kan ook via de webserver worden bijgewerkt.

Voor toegang tot de webserver:

1. Sluit de DMX-AN2 aan op een computer via de Ethernet-poort op de achterzijde van het product.
2. Op de computer stelt u het IP-adres van het netwerk in naar dezelfde drie cijfers als het IP-adres van het product. Het standaard IP-adres van elke DMX-AN2 is 2.0.0.1.
3. Vul het IP-adres van het product in de URL-balk van een webbrowsertoepassing in.
4. Druk op de Enter-toets.
5. Vul Admin in het veld User Name (Gebruikersnaam) in en Admin in het veld Password (Wachtwoord). Zie Nieuw wachtwoord om het wachtwoord te wijzigen.

Als een nieuw wachtwoord is vergeten, krijgt u toegang tot de DMX-AN2 Web Server door CHAUVETDJ in te typen als gebruikersnaam en als wachtwoord. Dit wachtwoord kan niet gewijzigd worden.

Apparaatnaam

De apparaatnaam voor de DMX-AN2 kan worden gewijzigd via de webserver, door het veld Device Name te wijzigen en een nieuwe naam in te vullen. Klik op Apply om de wijzigingen te bevestigen.

IP-modus

De IP-modus voor de DMX-AN2 kan worden ingesteld via de Web Server, door te klikken op het vervolgkeuzemenu IP Mode en DHCP IP of Manual IP (handmatig) te selecteren. Klik op Apply om de wijzigingen te bevestigen.

IP-adres

Het IP-adres voor de IP del DMX-AN2 kan worden gewijzigd via de webserver, door het veld IP Address te wijzigen en een nieuw IP-adres in te vullen. Klik op Apply om de wijzigingen te bevestigen.

Art-Net™-functionaliteit is beperkt tot IP-adressen die beginnen met 2 of 10. Als het eerste cijfer van het IP-adres van de DMX-AN2 wordt gewijzigd, moeten de netwerkinstellingen van de computer worden gewijzigd om hiermee overeen te komen, voordat de webserver opnieuw toegankelijk is.

Net Mask

De Net Mask voor de DMX-AN2 kan worden gewijzigd via de webserver, door te klikken op het Net Mask-vervolgkeuzemenu en te kiezen uit 255.255.0.0 of 255.255.255.0. Klik op Apply om de wijzigingen te bevestigen.

Standaardgateway

Indien nodig kan de standaardgateway voor de DMX-AN2 via dde Web Server gewijzigd worden door het veld Default Gateway te wissen en het IP-adres van de nieuwe standaardgateway in te vullen. Klik op Apply om de wijzigingen te bevestigen.

Nieuw wachtwoord

Het wachtwoord voor de DMX-AN2 Web Server kan via de Web Server gewijzigd worden door een nieuw wachtwoord in het veld New Password in te vullen. Klik op Apply om de wijzigingen te bevestigen.

Poortstatus

Elke DMX-poort van de DMX-AN2 kan worden ingesteld als een uitgangspoort of een ingangspoort door de webserver, door te klikken op het Port Status-vervolgkeuzemenu voor de geselecteerde poort en te kiezen uit Input (Ingang) of Output (Outgang). Klik op Apply om de wijzigingen te bevestigen.

Een DMX vrouwelijk-naar-mannelijk adapter (niet meegeleverd) wordt gebruikt voor DMX-invoer naar de DMX-AN2.

Protocol

Het ethernetprotocol voor elke DMX-poort van de DMX-AN2 kan worden geselecteerd via de webserver, door te klikken op het Protocol-vervolgkeuzemenu voor de geselecteerde poort en het selecteren van ArtNet of sACN. Klik op Apply om de wijzigingen te bevestigen.

Art-Net™ is ontworpen door Artistic Licence Holdings Ltd en valt onder haar auteursrecht.

Framefrequentie

De framefrequentie van het signaal voor elke DMX-poort van de DMX-AN2 kan worden ingesteld via de webserver, door te klikken op het Frame Rate-vervolgkeuzemenu voor de geselecteerde poort en het selecteren van 40HZ, 35HZ, 30HZ 25HZ, 20HZ, 15HZ of 10HZ. Klik op Apply om de wijzigingen te bevestigen.

Universe

Het Art-Net™ of sACN universe-adres voor elke DMX-poort van de DMX-AN2 kan in de webserver worden ingesteld, door het Universe-veld te wissen voor de geselecteerde poort en het gewenste universe-adres in te typen. Klik op Apply om de wijzigingen te bevestigen.

Firmware-update

De firmware van de DMX-AN2 kan bijgewerkt worden via de Web Server, door te klikken op Browse (Bladeren), naar het veld File Path (Bestandspad) onder aan de Web Server, het firmware-updatebestand te selecteren en vervolgens op Upload File (Bestand uploaden) te klikken. Het nieuwste firmware-updatebestand is te vinden op www.chauvetdj.com.

Technische Specifications

Afmetingen en gewicht

Lengte Breedte Hoogte Gewicht

4,7 in (120 mm) 2,5 in (64 mm) 1,5 in (39 mm) 0,2 kg (0,4 lb)

Let op: Afmetingen in inches moeten worden afgerond naar de dichtstbijzijnde decimaal.

Vermogen

Parameter DMX-AN2 Externe stroomvoeding
Ingangsspanning Vast Schakeling (intern)
Bereik	9 VDC, 500 mA (adapter)48V, 0,4 A (Power over Ethernet)	100–240 VAC, 50/60 Hz
Spanningsselectie Vast	Automatisch bereik
Stroomingang	VS/Canada	VK/wereldwijd
IEC	Edison	Lokale stekker
Regeling
I/O-stekkers	Bedieningsprotocol	Kanaalbereik
1 RJ45 Ethernet	Art-NetTM, sACN 1024
2 3-polige XLR	DMX512	512 (per poort)
Thermisch
Maximale externe temp.	Koeling
40 °C (104 °F)	Convectie
Bestellen
Product	Artikelcode	UPC Nummer
DMX-AN2	09081509	781462218577
