Producttype	RGB LED-bar voor podiumverlichting
Merk	Chauvet
Model	WELL Batten 14
Afmetingen (L x B x H)	100 x 10 x 20 cm (ongeveer)
Gewicht	5 kg (ongeveer)
Voeding	AC 100-240 V, 50/60 Hz
Vermogen	150 W (maximaal)
Lichtbronnen	14 RGB-LED's van elk 10 W
Bundelhoek	25°
Besturingsmodi	DMX (3 kanalen), autonoom, master/slave
Belangrijkste functies	LED-verlichting, RGB-kleurmenging, stroboscoop, dimmen
Connectoren	DMX In/Out (XLR 3-polig), Power Con In/Out
Koeling	Stille ingebouwde ventilator
Bedrijfstemperatuur	0°C tot 40°C
Gebruik	Alleen binnenshuis
Onderhoud en reiniging	Reinigen met een zachte, droge doek; oplosmiddelen vermijden
Veiligheid	Niet blootstellen aan vocht; gebruik een geaard stopcontact; uitschakelen voor onderhoud
Onderdelen en repareerbaarheid	LED's niet afzonderlijk vervangbaar; ventilator en voeding repareerbaar door een professional
Algemene informatie	Voldoet aan CE-normen; 2 jaar garantie

Veelgestelde vragen - WELL Batten 14 Chauvet

Hoe sluit ik de WELL Batten 14 aan?

Sluit het netsnoer aan op een geaard stopcontact. Gebruik de Power Con-connectoren om indien nodig meerdere apparaten in serie te verbinden.

Welke besturingsmodi zijn beschikbaar?

Het apparaat biedt drie modi: DMX (3 kanalen), autonoom (ingebouwde programma's) en master/slave om meerdere units te synchroniseren.

Hoe stel ik het apparaat in op autonome modus?

Druk op de MODE-knop tot 'Auto' wordt weergegeven, gebruik vervolgens de pijlen om een programma te selecteren en de snelheid aan te passen.

Hoe verbind ik meerdere WELL Batten 14 in DMX?

Verbind de DMX-uitgangen van het ene apparaat met de ingangen van de volgende met XLR-kabels. Stel het DMX-adres in op het eerste en zet de volgende in slave-modus.

Wat te doen als het apparaat niet aangaat?

Controleer de netaansluiting en de zekering (indien toegankelijk). Zorg ervoor dat de ventilator draait; als het apparaat oververhit raakt, kan het automatisch uitschakelen.

Wat is het maximale stroomverbruik?

Het verbruik is ongeveer 150 W voor alle LED's op vol vermogen.

Kunnen de LED's worden vervangen?

De LED's zijn geïntegreerd en niet afzonderlijk vervangbaar. Neem bij storing contact op met de klantenservice van Chauvet.

Hoe reinig ik het apparaat?

Koppel het apparaat los en reinig de lenzen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.

Kan het apparaat buitenshuis worden gebruikt?

Nee, de WELL Batten 14 is ontworpen voor alleen binnenshuis. Blootstelling aan vocht of weersinvloeden kan het beschadigen.

Waar kan ik de volledige handleiding downloaden?

De volledige handleiding in PDF-formaat is gratis beschikbaar op de website notice-facile.com of op de officiële website van Chauvet.

GEBRUIKSAANWIJZING WELL Batten 14 Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de WELL Batten 14 X4.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 0.5meter niet wordt verwacht.
• Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.

• De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.
  • WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.

• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• De stekker uit het stopcontact halen alvorens het product schoon te maken of de zekering te vervangen.
• Een stroom- en gegevenskabel gebruiken die geschikt is voor IP65 (of hoger) bij het gebruik van een product van klasse IP65 in een outdoor-omgeving.
• Beschermdoppen met IP-classificatie terugplaatsen en vastzetten op alle stroom-, gegevens-, USB- of andere poorten, wanneer deze niet worden gebruikt.
• De zekering vervangen door een exemplaar van hetzelfde type en spanningsniveau.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

- NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 50 cm tot dit product wanneer het in werking is of is aang esloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen, of kabels beschadigd lijken.
• Dit product gebruiken in de open lucht of op een locatie waar het kan worden aangetast door stof, extreme hitte, water of vochtigheid (houd de normen voor de verklaarde IP-klasse aan).
• Dit product onderdompelen in vloeistof (houd de normen voor de verklaarde IP-klasse aan). Regelmatig gebruik buiten is geen probleem.

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in de ze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- UITSLUITEND de ophang-/bevestigingsbeugel gebruiken om dit product te dragen.

• De maximum omgevingstemperatuur is 45 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimum opstarttemperatuur -20 °C. Start dit product niet bij lagere temperaturen.
• De minimum omgevingstemperatuur is -30 °C. Gebruik dit product niet bij lagere temperaturen.
• Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.
• Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

Opmerkingen t.a.v. het opladen van de batterij

Oplaadbare lithium-ionbatterijen zijn potentieel gevaarlijk en kunnen ernstig BRANDGEVAAR, ERNSTIG LETSEL en/of SCHADE AAN EIGENDOMMEN veroorzaken als ze beschadigd, defect of onjuist gebruikt worden.

• A L T I J D :

• Opladen met een door de fabrikant geleverde oplader terwijl het product is uitgeschakeld.
• De batterij opladen bij temperaturen tussen 0 °C - 35 °C.
• Een lege batterij een paar minuten opladen voordat u het product inschakelt. Als de batterij helemaal leeg is, kan het apparaat niet onmiddellijk worden ingeschakeld wanneer de lader wordt aangesloten.
• Ten minste 1 m afstand bewaren tot een warmtebron en uit de buurt van ontvlambare materialen houden.
• Batterijen uit de buurt van kinderen houden.
• Batterijen bewaren met een lading tussen 40-60%.
• De lokale voorschriften opvolgen bij het afvoeren van batterijen.
• De batterij vervangen door een originele Chauvet-batterij.

- NOOIT:

• Doorgaan met opladen als de batterij heet wordt, rookt, zwelt of een geur verspreidt tijdens het opladen.
• Het product onbeheerd achterlaten tijdens het opladen.
• De batterijlading onder 10% laten komen.
• De batterij langer dan 24 uur opladen.

WAARSCHUWING! De armatuur moet uitgeschakeld worden alvorens hem in de koffer te plaatsen!

• Het achterlaten van een inges schakeld product tijdens het opladen in een gesloten koffer kan resulteren in schade.
• In het geval dat een armatuur ingeschakeld blijft wanneer hij wordt aangesloten in de oplaadkoffer, knipperen de indicatielampjes van de batterijlading als waarschuwing.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Waarschuwing voor blootstelling aan RF voor Noord-Amerika en Australië

Waarschuwing! Dit apparaat voldoet aan de FCC-stralingslimieten, vastgelegd voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en gebruikt met een afstand van minimaal 20 cm tussen de radiator en de gebruiker. Deze zender mag niet worden gedeeld of werken in combinatie met een andere antenne of zender.

Aansluiting van het stuursignaal: DMX-lijn

• Het product heeft XLR-aansluitingen voor DMX-ingang en -uitgang.
• Kennisgeving: Dit stuurcircuit is geïsoleerd en behoort tot de gegevenspoort van Klasse 2.
• Het stuurcircuit heeft een cumulatieve lekstroom van minder dan 3,5 mA.

In de verpakking

• (4) WELL Batten 14 X4
- Oplaadbehuizing
- RF-bediening
• (4) Seetronic Powerkon IP65-netsnoer

• (8) omega-beugels met bevestigingselementen
• (8) Verblindingsscherm
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor WELL Batten 14 X4 producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

Well Batten 14	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	0.85 A	0.70 A	0.40 A	0.37 A	0.36 A
Behuizing	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	3.51 A	2.90 A	1.68 A	1.53 A	1.47 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor de Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

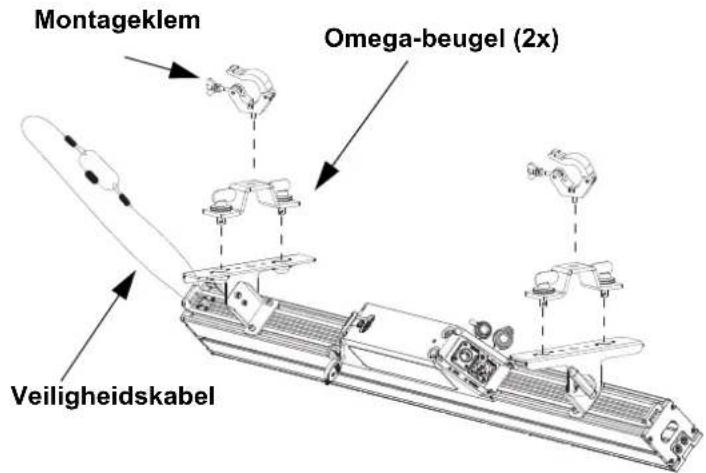

Montagediagram van het product

Montage boven het hoofd

Montage aan een oppervlak

Opmerkingen t.a.v. het opladen van de batterij

Oplaadbare lithium-ionbatterijen zijn potentieel gevaarlijk en kunnen ernstig BRANDGEVAAR, ERNSTIG LETSEL en/of SCHADE AAN EIGENDOMMEN veroorzaken als ze beschadigd, defect of onjuist gebruikt worden.

• A L T I J D :

- Opladen met een door de fabrikant geleverde oplader terwijl het product is uitgeschakeld.

- De batterij opladen bij temperaturen tussen 0 °C - 35 °C.

- Een lege batterij een paar minuten opladen voordat u het product inschakelt. Als de batterij helemaal leeg is, kan het apparaat niet onmiddellijk worden ingeschakeld wanneer de lader wordt aangesloten.

- Ten minste 1 m afstand bewaren tot een warmtebron en uit de buurt van ontvlambare materialen houden.

- Batterijen uit de buurt van kinderen houden.

- Batterijen bewaren met een lading tussen 40-60%.

- De lokale voorschriften opvolgen bij het afvoeren van batterijen.

- De batterij vervangen door een originele Chauvet-batterij.

- NOOIT:

- Doorgaan met opladen als de batterij heet wordt, rookt, zwelt of een geur verspreidt tijdens het opladen.

- Het product onbeheerd achterlaten tijdens het opladen.

- De batterijlading onder 10% laten komen.

- De batterij langer dan 24 uur opladen.

Beschrijving van bedieningspaneel

Knop Functie
	Hiermee verlaat u het huidige menu of de huidige functie
	Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie
	Hiermee navigeert u omhoog in de menulijst of verhoogt u bij een functie de numerieke waarde
	Hiermee navigeert u omlaag in de menulijst of verlaagt u bij een functie de numerieke waarde
