DMXAN2 - Éclairage Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Contrôleur DMX
Nombre de canaux	192 canaux DMX
Modes de fonctionnement	Auto, DMX, Master/Slave
Connectivité	Entrée et sortie DMX 3 broches
Alimentation	100-240V, 50/60Hz
Dimensions	482 x 200 x 44 mm
Poids	2,5 kg
Utilisation recommandée	Événements, concerts, installations permanentes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser avec des câbles appropriés, éviter l'exposition à l'eau
Informations générales	Compatible avec la plupart des appareils DMX

FOIRE AUX QUESTIONS - DMXAN2 Chauvet

Comment connecter le Chauvet DMXAN2 à mon système d'éclairage ?

Pour connecter le Chauvet DMXAN2, utilisez un câble DMX pour relier le port DMX de l'appareil à la sortie DMX de votre contrôleur ou autre appareil DMX. Assurez-vous que tous les appareils sont éteints avant de faire les connexions.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment réinitialiser le Chauvet DMXAN2 ?

Pour réinitialiser le Chauvet DMXAN2, maintenez enfoncé le bouton 'Mode' pendant environ 10 secondes jusqu'à ce que l'écran clignote. Cela restaurera les paramètres d'usine.

Comment régler les adresses DMX sur le DMXAN2 ?

Pour régler l'adresse DMX, utilisez les boutons de navigation pour accéder au menu des paramètres, puis sélectionnez 'Adresse DMX'. Entrez la valeur souhaitée à l'aide des boutons '+' et '-'.

Pourquoi mes lumières ne répondent-elles pas au DMX ?

Assurez-vous que l'adresse DMX est correctement configurée et qu'il n'y a pas de conflits d'adresses avec d'autres appareils. Vérifiez également que le câble DMX est fonctionnel et que les connexions sont sécurisées.

Comment utiliser le mode automatique sur le DMXAN2 ?

Pour activer le mode automatique, accédez au menu des modes et sélectionnez 'Auto'. Les lumières commenceront alors à fonctionner automatiquement sans nécessiter de contrôle DMX.

Quelles sont les dimensions du Chauvet DMXAN2 ?

Les dimensions du Chauvet DMXAN2 sont 30 cm x 15 cm x 10 cm.

Le Chauvet DMXAN2 est-il compatible avec d'autres contrôleurs DMX ?

Oui, le Chauvet DMXAN2 est compatible avec la plupart des contrôleurs DMX standard sur le marché. Assurez-vous de vérifier les spécifications de votre contrôleur pour garantir la compatibilité.

MODE D'EMPLOI DMXAN2 Chauvet

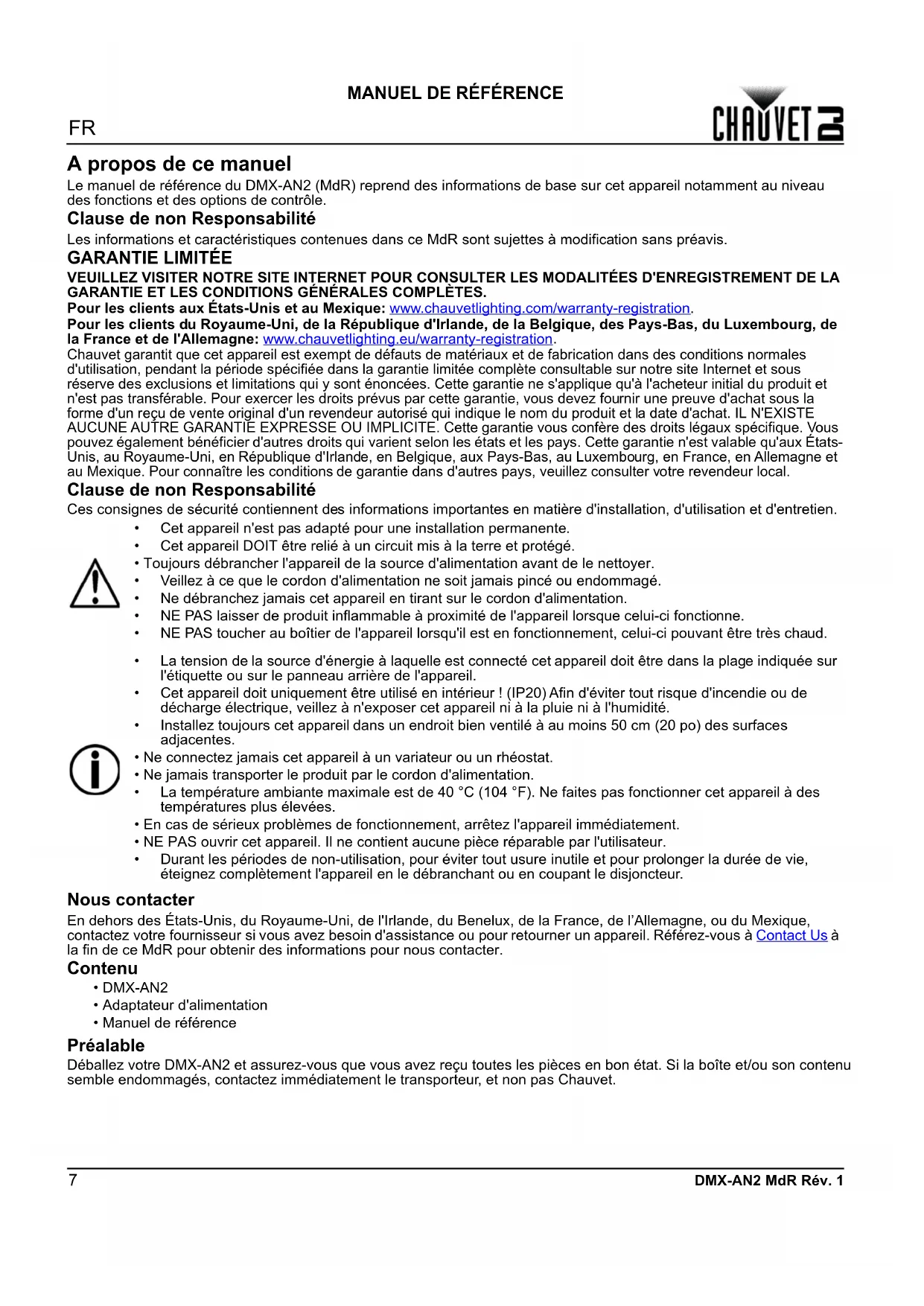

DMX-AN2 MdR Rév. 1 A propos de ce manuel Le manuel de référence du DMX-AN2 (MdR) reprend des informations de base sur cet appareil notamment au niveau des fonctions et des options de contrôle. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Clause de non Responsabilité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. Nous contacter En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Contenu Préalable Déballez votre DMX-AN2 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

• Cet appareil n'est pas adapté pour une installation permanente.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Ne jamais transporter le produit par le cordon d'alimentation.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• Adaptateur d'alimentation

• Manuel de référenceFR

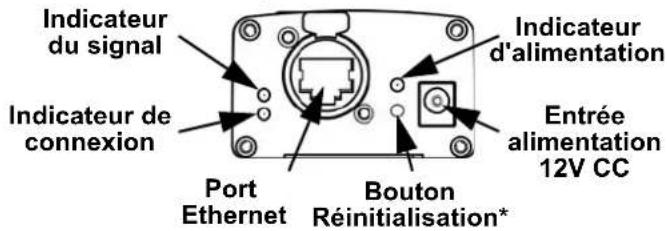

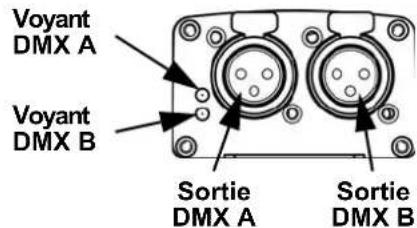

Vue d'ensemble du produit Dimensions Alimentation CC Cet appareil est doté d'une alimentation universelle externe qui prend en charge toutes les tensions d'entrées comprises entre 100 et 240 VCA, 50/60 Hz. Power Over Ethernet Cet appareil peut être alimenté par le port Ethernet lorsqu'il est relié à un appareil supportant la technologie Power over Ethernet. Serveur web Le serveur web du DMX-AN2 peut être accédé à partir de n'importe quel ordinateur connecté sur le même réseau que l'appareil. Il permet un accès réseau pour la configuration des paramètres tels que l'adresse IP et le nom de l'appareil, ainsi que les paramètres pour chaque port DMX. Le micrologiciel du produit peut également être mis à jour via le serveur Web. Pour accéder au serveur web:

1. Connectez le DMX-AN2 à un ordinateur par le port Ethernet situé à l'arrière de l'appareil.

2. Sur l'ordinateur, paramétrez l'adresse IP du réseau afin d'avoir les trois mêmes premiers chiffres que l'adresse

IP de l'appareil. L'adresse IP par défaut de chaque appareil DMX-AN2 est 2.0.0.1.

3. Saisissez l'adresse IP de l'appareil dans la barre d'adresse d'un navigateur Internet.

4. Appuyez sur la touche Enter.

5. Saisissez Admin dans le champ User Name (nom d'utilisateur) et Admin dans le champ Password (mot de

passe). Voir la section Nouveau mot de passe pour changer le mot de passe. Nom de l'appareil Le nom de l'appareil du DMX-AN2 peut être modifié depuis le serveur web en vidant le champs Device Name et en saisissant un nouveau nom. Cliquez sur Apply pour confirmer les changements. Mode IP Le mode IP du DMX-AN2 peut être défini via le serveur Web, en cliquant sur le menu déroulant IP Mode et en sélectionnant l'option DHCP IP ou Manual IP (IP manuelle). Cliquez sur Apply pour confirmer les changements. Adresse IP L'adresse IP du DMX-AN2 peut être modifié depuis le serveur web en vidant le champ IP Address et en saisissant une nouvelle adresse IP. Cliquez sur Apply pour confirmer les changements. *Maintenez enfoncé le bouton Réinitialisation pendant 3 secondes pour réinitialiser l'appareil aux réglages d'usine. Le voyant d'alimentation se met à clignoter. Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Si vous avez oublié votre nouveau mot de passe, vous pouvez accéder au serveur Web du DMX-AN2 en utilisant CHAUVETDJ comme nom d'utilisateur et mot de passe. Ce mot de passe ne peut pas être modifié. La fonctionnalité Art-Net™ est restreinte aux adresses IP commençant par 2 ou 10. Si le premier chiffre de l'adresse IP du DMX-AN2 est modifié, les paramètres réseau de l'ordinateur doivent être modifiés pour correspondre avant que le serveur web ne puisse être accédé à nouveau. Entrée alimentation 12V CC Indicateur d'alimentation Sortie DMX A Sortie DMX B Port Ethernet Indicateur de connexion Indicateur du signal Voyant DMX B Voyant DMX A Bouton Réinitialisation* 4,7 po 120 mm 2,5 po 64 mm 1,5 po 39 mm9

DMX-AN2 MdR Rév. 1 Masque réseau Le masque réseau du DMX-AN2 peut être modifié via le serveur web en cliquant sur le menu déroulant Net Mask et en sélectionnant une valeur parmi 255.255.0.0 ou 255.255.255.0. Cliquez sur Apply pour confirmer les changements. Passerelle par défaut Si nécessaire, la passerelle par défaut pour le DMX-AN2 peut être modifiée via le serveur Web en effaçant le champ Default Gateway (passerelle par défaut) et en saisissant l'adresse IP de la nouvelle passerelle par défaut. Cliquez sur Apply pour confirmer les changements. Nouveau mot de passe Le mot de passe du serveur Web du DMX-AN2 peut être modifié via le serveur Web en tapant un nouveau mot de passe dans le champ New Password (nouveau mot de passe). Cliquez sur Apply pour confirmer les changements. Réglage des ports Chaque port DMX du DMX-AN2 peut être configuré depuis le serveur Web en tant que port de sortie ou porte d'entrée. Pour cela, cliquer sur le menu déroulant Port Status pour le port sélectionné et en choisissant parmi les valeurs Input (Entrée) ou Output (Sorti). Cliquez sur Apply pour confirmer les changements. Protocole Le protocole Ethernet de chaque port DMX du DMX-AN2 peut être sélectionné sur le serveur web en cliquant sur le menu déroulant Protocol pour le port sélectionné et en sélectionnant parmi les valeurs ArtNet ou sACN. Cliquez sur Apply pour confirmer les changements. Art-Net™ est conçu et protégé par droits d'auteur par Artistic Licence Holdings Ltd. Taux de rafraichissement Le taux de rafraichissement du signal de chaque port DMX du DMX-AN2 peut être définit sur le serveur web en cliquant sur le menu déroulant Frame Rate pour le port sélectionné et en sélectionnant parmi les valeurs 40HZ, 35HZ, 30HZ 25HZ, 20HZ, 15HZ ou 10HZ. Cliquez sur Apply pour confirmer les changements. Univers L'adresse d'univers Art-Net™ ou sACN de chaque port DMX du DMX-AN2 peut être paramétrée via le serveur Web en vidant le champ Universe pour le port sélectionné et en saisissant l'adresse d'univers souhaitée. Cliquez sur Apply pour confirmer les changements. Mise à jour de micrologiciel Le micrologiciel du DMX-AN2 peut être mis à jour via le serveur Web en cliquant sur Browse (parcourir) à côté du champ File Path (chemin du fichier) situé en bas du serveur Web, en sélectionnant le fichier de mise à jour du micrologiciel, puis en cliquant sur Upload File (télécharger le fichier). Le dernier fichier de mise à jour du micrologiciel peut être trouvé à l'adresse www.chauvetdj.com

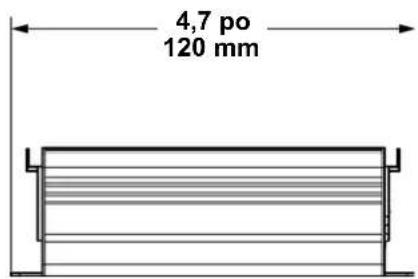

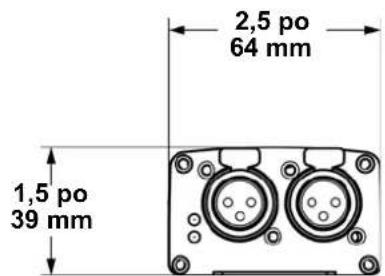

Spécifications Techniques Dimensions et poids Remarque: Les dimensions en pouce sont arrondies à la décimale la plus proche. Alimentation Contrôle Thermique Commande Un adaptateur DMX femelle vers mâle (non inclus) doit être utilisé pour relier une entrée DMX sur le DMX-AN2. Longueur Largeur Hauteur Poids 4,7 po (120 mm) 2,5 po (64 mm) 1,5 po (39 mm) 0,2 kg (0,4 lb) Paramètre DMX-AN2 Alimentation externe Tension d'entrée Fixe Commutation (interne) Plage 9 VCC, 500 mA (adaptateur d'alimentation) 48 V, 0,4 A (PoE) Entre 100 et 240 VCA, 50/60 Hz Sélection de tension Fixe Universelle Entrée d'alimentation US/Canada UK/Monde IEC Edison Prise locale Connecteurs E/S Protocole de contrôle Plage de canaux 1 prise Ethernet RJ45 Art-Net™, sACN 1024 2 prises XLR à trois broches DMX512 512 (par port) Température externe maximum Refroidissement 40 °C (104 °F) Convection Appareil Code de l'article Code UPC DMX-AN2 09081509 781462218577DE
