MANUAL DE USUARIO Intimidator Spot Duo 155 Chauvet

Acerca de esta Guía	La Guía de Referencia Rápida (GRR) del Intimidator Spot Duo 155 contiene información básica sobre el producto, como montaje, opciones de menú asignaciones DMX. Para más información, descargue el manual de usuario del sitio web de Chauvet http://www.chauvetlighting.com/product-manuals-literature/.
Exención de Responsabilidad	La información y especificaciones contenidas en esta GRR están sujetas a cambio sin anteriores en aviso.
Notas de Seguridad	Las siguientes notas de seguridad se incluye su pareja información importante sobre la estuque, uso y mantenimiento.
	Este producto no está concebido para una instalación permanente.Conecte este producto SOLO a un circuito con toma de tierra y protegido.Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.NO mire a la fuente de luz cuando el producto esté encendido.Asegúrese de que el cable de alimentación no está retorcido ni estropeado.Nunca desconecte este producto de la alimentación tirando del cable.Cuando monte este producto en alto, use un cable de seguridad.NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
	La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.Nunca conecte este producto a un atenuador o reóstato.Sustituya el fusible con uno del mismo tipo y categoría.Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.NO abra este producto. No contiene piezas reparables por el usuario.Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.
Contacto	Desde fuera de EE.UU, Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor oficial para solicitar asistencia o devolver el producto.Desde dentro de EE.UU, Reino Unido, Irlanda, México o Benelux, utilice la información de Contact Us al final de esta GRR.
Qué va Incluido	Intimidator Spot Duo 155Soporte para colgar con material de montajeCable de alimentaciónTarjeta de garantíaGuía de Referencia Rápida

Contacto

Qué va Incluido

Para Empezar

Descripción

Desembale su Intimidator Spot Duo 155 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a Chauvet.

El Intimidator Spot Duo 155 tiene dos cabezas móviles Intimidator Spot 155 premontadas en una sola barra. Las opciones de control incluyen programas automáticos, modos activados por sonido y DMX. Las funciones de desplazamiento lateral e inclinación están disponibles para cada cabeza móvil.

Las opciones de iluminación incluyen ruedas de color y gobo independientes, así como varios programas integrados Maestro/Esclavo.

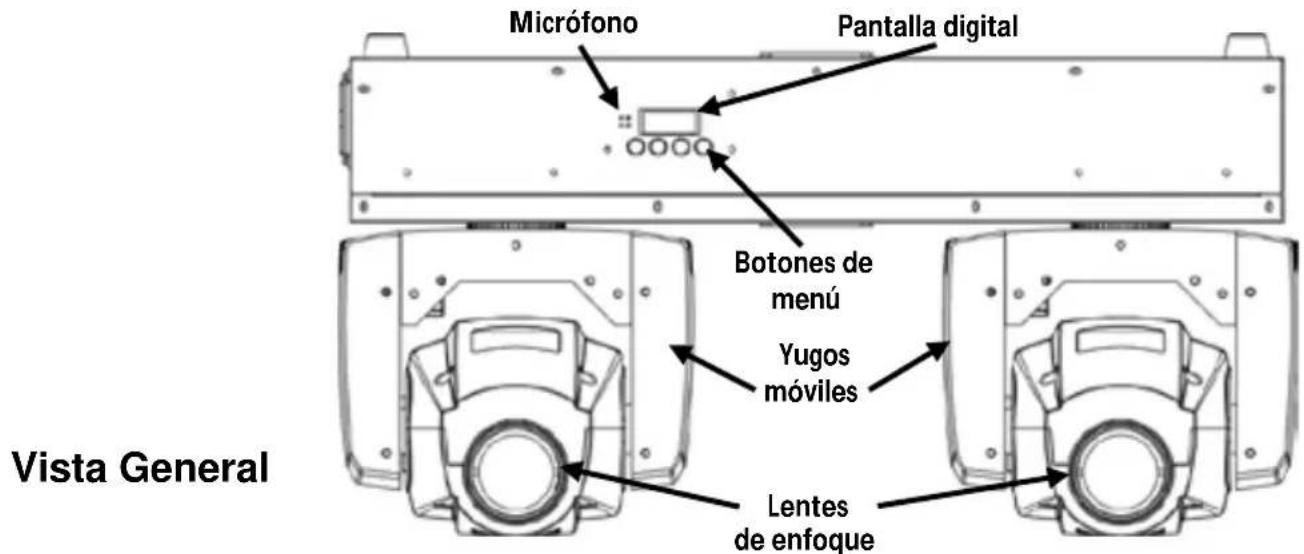

Vista del Panel Frontal

Micrófono Pantalla digital Botones de menú Yugos móviles Lentes de enfoque Vista General

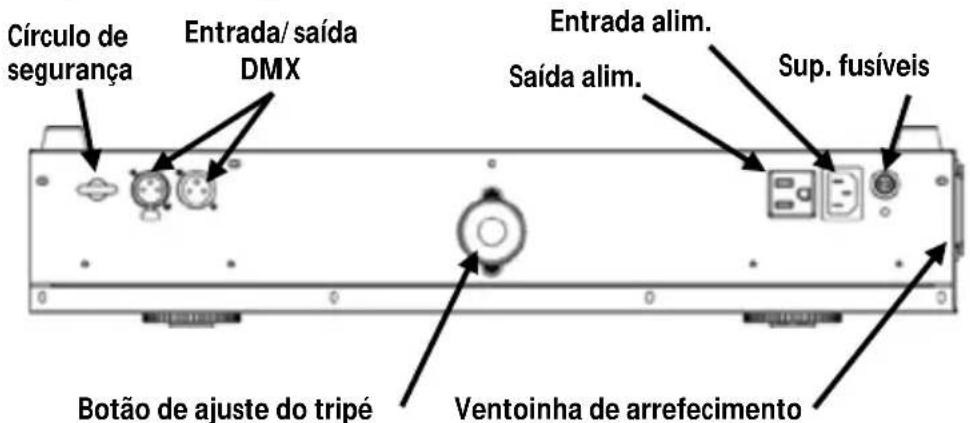

Vista del Panel Posterior

Lazo de seguridad Entrada/ Salida DMX Entrada de alimentación Salida de alimentación Portafusibles Mando de ajuste del trípode Ventilador

Corriente Alterna

Alimentación en Cadena

El Intimidator Spot Duo 155 tiene una fuente de alimentación con detección automática (auto-rango) que funciona con un rango de tensión de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Para saber el máximo número de productos Intimidator Spot Duo 155 que para cada tensión puede conectar alimentando en cadena, consulte el Manual de Usuario o el adhesivo del producto.

Sustitución del Fusible

1. Desconecte el producto de la alimentación.
2. Haga palanca con un destornillador de cabeza plana, afloje el portafusibles y extráigalo.
3. Quite el fusible fundido.
4. Sustitúyalo con un fusible del mismo tipo y categoría.
5. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

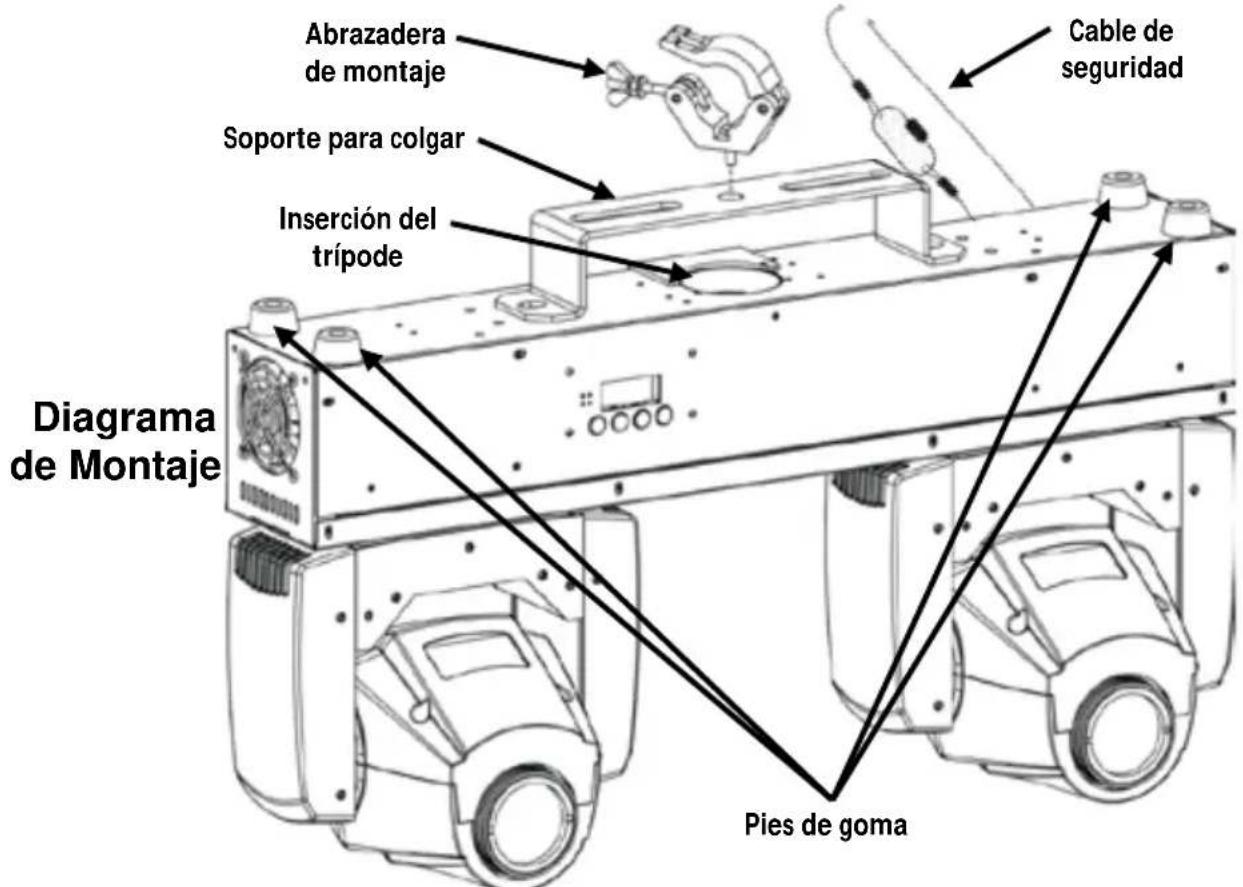

Montaje

Antes de montar el Intimidator Spot Duo 155, lea las Notas de Seguridad de esta GRR.

Abrazadera de montaje Soporte para colgar Insertión del trípode Cable de seguridad Diagrama de Montaje Pies de goma

Cuando use una abrazadera de montaje con este dispositivo, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente.

Descripción del Panel de Control	Botón	Función
		Pasa cíclicamente por las funciones principales de menú o sale de un submenú
		Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
		Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
		Entra en un menú o establece el valor que se muestra actualmente

Mapa de Menú

Nivel Principal	Nivel de Programación		Descripción
Dirección DMX	d__	d001-d512	Configura la dirección inicial DMX
Automático	A-__	A-01-A-16	Programas automáticos
Activo por sonido	Srun		Modo activo por sonido
Esclavo Son_		Son1	Modo 1 de funcionamiento Esclavo
		Son2	Modo 2 de funcionamiento Esclavo
Sensibilidad al sonido	S-__	S-01-S-99	Control de sensibilidad al sonido
Master Auto M--		M--4	Programa Maestro integrado de 4 cabezas.
		M--2	Programa Maestro integrado de 2 cabezas.
Desplazamiento Lateral 1	_PA1	PA1	Funcionamiento desplazamiento lateral normal para cabeza 1
		rPA1	Funcionamiento desplazamiento lateral inverso para cabeza 1
Pan 2 _PA2		PA2	Funcionamiento desplazamiento lateral normal para cabeza 2
		rPA2	Funcionamiento desplazamiento lateral inverso para cabeza 2
Inclinación 1 _til		til	Funcionamiento inclinación normal para cabeza 1
		rtil	Funcionamiento inclinación inversa para cabeza 1
Inclinación 2 _ti2		ti2	Funcionamiento inclinación normal para cabeza 2
		rti2	Funcionamiento inclinación inversa para cabeza 2
Pantalla _dis		dis	Pantalla Normal
		rdis	Pantalla invertida
Modo de canal _CH		20CH	Personalidad DMX de 20 canales
		17CH	Personalidad DMX de 17 canales
		10CH	Personalidad DMX de 10 canales
Rango lateral PA		PA36	Rango de desplazamiento lateral de 360°
		PA18	Rango de desplazamiento lateral de 180°
Rango inclinación ti		ti27	Rango de inclinación de 270°
		ti18	Rango de inclinación de 180°
		ti 9	Rango de inclinación de 90°
Temperatura cabeza 1	t--1	1t__	Muestra la temperatura actual de la cabeza 1
Temperatura cabeza 2	t--2	2t__	Muestra la temperatura actual de la cabeza 2
Reinicio	rESt		Reinicia el producto
Cargar	LoAd		Carga los valores por defecto de fábrica

Enlace DMX

El Intimidator Spot Duo 155 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.

Dirección de Inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 493

Conexión Maestro/ Esclavo

El Intimidator Spot Duo 155 usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de Usuario.

Programas Master Auto

Los programas integrados Master Auto controlan las acciones de dos unidades Intimidator Spot Duo 155 enlazadas mediante conexión de datos DMX. Un solo Intimidator Spot Duo 155 (el maestro) controla las acciones de otro Intimidator Spot Duo 155 (el esclavo). Configure los programas Master Auto en conjunción con los modos Esclavo de la forma siguiente:

Programa Master Auto de 4 Cabezas

El programa Master Auto de 4 cabezas permite que las 4 cabezas de dos unidades Intimidator Spot Duo 155 enlazadas funcionen al unísono. La unidad maestro se configurará para funcionar en modo Automático con el modo M--4, mientras que la unidad esclavo se configurará para funcionar en modo Son1 o Son2.

Configure las unidades como se indica a continuación.

Unidad Maestro:

1. Pulse repetidamente hasta que aparezca M--2 o M--4 en la pantalla.
2. Utilice o para seleccionar M--4.
3. Pulse .
4. Configure el maestro para funcionar en Modo automático, A-01-A-16.

Unidad Esclavo:

1. Pulse repetidamente hasta que aparezca Son1 o Son2 en la pantalla.

2. Utilice o para seleccionar Son1 o Son2.

3. Seleccione Son1 para acciones 100% sincronizadas.

4. Seleccione Son2 para un show con retardo, con las cuatro cabezas en la misma dirección.

5. Pulse .

Programa Master Auto de 2 Cabezas

El programa Master Auto de 2 Cabezas permite que un solo Intimidator Spot Duo 155 controle las acciones de otro Intimidator Spot Duo 155. La unidad maestro se configurará para funcionar en modo Automático con el modo M--2, mientras que la unidad esclavo se configurará para funcionar en modo Son1 o Son2.

Configure las unidades como se indica a continuación.

Unidad Maestro:

1. Pulse repetidamente hasta que aparezca M--2 o M--4 en la pantalla.
2. Utilice o para seleccionar M--2.
3. Pulse .
4. Configure el maestro para funcionar en Modo automático, A-01-A-16.

Unidad Esclavo:

1. Pulse repetidamente hasta que aparezca Son1 o Son2 en la pantalla.

2. Utilice o para seleccionar Son1 o Son2.

3. Seleccione Son1 para acciones 100% sincronizadas.

4. Seleccione Son2 para el mismo show con las dos unidades, pero las acciones del esclavo irán en dirección opuesta a las acciones del maestro.

5. Pulse .

Valores DMX

20CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral 1	000 Û 255	Desplazamiento lateral 0–360° para la cabeza 1
	2	Desplazamiento Lateral Fino 1	000 Û 255	Control de desplazamiento lateral fino para la cabeza 1
	3	Inclinación 1	000 Û 255	Inclinación 0–270° para la cabeza 1
	4	Inclinación Fina 1	000 Û 255	Control de inclinación fina para la cabeza 1
	5	Desplazamiento Lateral 2	000 Û 255	Desplazamiento lateral 0–360° para la cabeza 2
	6	Desplazamiento Lateral fino 2	000 Û 255	Control de desplazamiento lateral fino para la cabeza 2
	7	Inclinación 2	000 Û 255	Inclinación 0–270° para la cabeza 2
	8	Inclinación Fina 2	000 Û 255	Control de inclinación fina para la cabeza 2
	9 Velocidad		000 Û 255	Velocidad de desplazamiento lateral/inclinación (rápido a lento)
	10	Rueda de Color 1 (Cabeza 1)	000 Û 005	Blanco
			006 Û 011	Amarillo
			012 Û 017	Magenta
			018 Û 023	Verde
			024 Û 029	Rojo
			030 Û 035	Cian
			036 Û 041	Naranja
			042 Û 047	Azul
			048 Û 053	Verde Claro
			054 Û 063	Ámbar
			064 Û 069	Blanco + Amarillo
			070 Û 075	Amarillo + Magenta
			076 Û 081	Magenta + Verde
			082 Û 087	Verde + Rojo
			088 Û 093	Rojo + Cian
			094 Û 099	Cian + Naranja
			100 Û 105	Naranja + Azul
			106 Û 111	Azul + Verde Claro
			112 Û 117	Verde Claro + Ambar
			118 Û 127	Ámbar + Blanco
			128 Û 191	Efecto arco iris con velocidad creciente
			192 Û 255	Efecto arco iris inverso con velocidad creciente
20CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	11	Rueda de Color 2 (Cabeza 2)	000 Û 005	Blanco
			006 Û 011	Amarillo
			012 Û 017	Magenta
			018 Û 023	Verde
			024 Û 029	Rojo
			030 Û 035	Cian
			036 Û 041	Naranja
			042 Û 047	Azul
			048 Û 053	Verde Claro
			054 Û 063	Ámbar
			064 Û 069	Blanco + Amarillo
			070 Û 075	Amarillo + Magenta
			076 Û 081	Magenta + Verde
			082 Û 087	Verde + Rojo
			088 Û 093	Rojo + Cian
			094 Û 099	Cian + Naranja
			100 Û 105	Naranja + Azul
			106 Û 111	Azul + Verde Claro
			112 Û 117	Verde Claro + Ambar
			118 Û 127	Ámbar + Blanco
			128 Û 191	Efecto arco iris con velocidad creciente
			192 Û 255	Efecto arco iris inverso con velocidad creciente

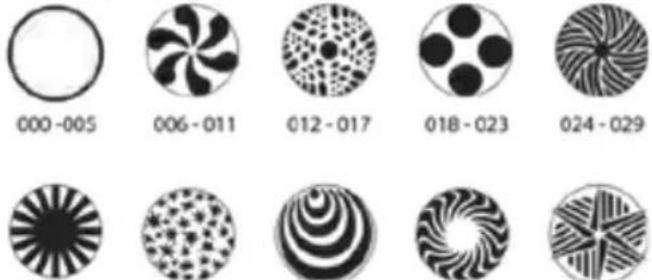

	12	Rueda de Gobo 1 (Cabeza 1)
			000 -005	006 -011	012 -017	018 -023	024 -029
			030 -035	036 -041	042 -047	048 -053	054 -063
			064 Û 073	Vibración Gobo 9 con velocidad creciente
			074 Û 079	Vibración Gobo 8 con velocidad creciente
			080 Û 085	Vibración Gobo 7 con velocidad creciente
			086 Û 091	Vibración Gobo 6 con velocidad creciente
			092 Û 097	Vibración Gobo 5 con velocidad creciente
			098 Û 103	Vibración Gobo 4 con velocidad creciente
			104 Û 109	Vibración Gobo 3 con velocidad creciente
			110 Û 115	Vibración Gobo 2 con velocidad creciente
			116 Û 121	Vibración Gobo 1 con velocidad creciente
			122 Û 127	Abierto
			128 Û 191	Efecto cíclico con velocidad creciente
			192 Û 255	Efecto cíclico inverso con velocidad creciente

20CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	13	Rueda de Gobo 2 (Cabeza 2)
			064 Ü 073	Vibración Gobo 9 con velocidad creciente
			074 Ü 079	Vibración Gobo 8 con velocidad creciente
			080 Ü 085	Vibración Gobo 7 con velocidad creciente
			086 Ü 091	Vibración Gobo 6 con velocidad creciente
			092 Ü 097	Vibración Gobo 5 con velocidad creciente
			098 Ü 103	Vibración Gobo 4 con velocidad creciente
			104 Ü 109	Vibración Gobo 3 con velocidad creciente
			110 Ü 115	Vibración Gobo 2 con velocidad creciente
			116 Ü 121	Vibración Gobo 1 con velocidad creciente
			122 Ü 127	Abierto
			128 Ü 191	Efecto cíclico con velocidad creciente
			192 Ü 255	Efecto cíclico inverso con velocidad creciente
	14	Atenuador 1	000 Ü 255	Atenuador para cabeza 1 (0–100%)
	15	Atenuador 2	000 Ü 255	Atenuador para cabeza 2 (0–100%)
	16	Obturador 1 (Cabeza 1)	000 Ü 003	Luz apagada
			004 Ü 007	Luz encendida
			008 Ü 076	Obturador con velocidad creciente
			077 Ü 145	Pulso estroboscopio con velocidad creciente
			146 Ü 215	Estroboscopio aleatorio con velocidad creciente
			216 Ü 255	Luz encendida
	17	Obturador 2 (Cabeza 2)	000 Ü 003	Luz apagada
			004 Ü 007	Luz encendida
			008 Ü 076	Obturador con velocidad creciente
			077 Ü 145	Pulso estroboscopio con velocidad creciente
			146 Ü 215	Estroboscopio aleatorio con velocidad creciente
			216 Ü 255	Luz encendida
	18	Funciones de Control	000 Ü 009	Sin función
			010 Ü 014	Blackout Desplazamiento lateral/Inclinación
			015 Ü 019	Blackout de color
			020 Ü 024	Blackout de gobo
			025 Ü 029	Blackout Desplazamiento lateral/Inclinación/Color
			030 Ü 034	Blackout Desplazamiento lateral/Inclinación/Gobo
			035 Ü 039	Blackout Color/Gobo
			040 Ü 044	Blackout Desplazamiento lateral/Inclinación/Color/Gobo
			045 Ü 049	Sin función
			050 Ü 054	Configuración de las dos primeras cabezas
			055 Ü 059	Configuración de las dos últimas cabezas

064 Ü 073	Vibración Gobo 9 con velocidad creciente
074 Ü 079	Vibración Gobo 8 con velocidad creciente
080 Ü 085	Vibración Gobo 7 con velocidad creciente
086 Ü 091	Vibración Gobo 6 con velocidad creciente
092 Ü 097	Vibración Gobo 5 con velocidad creciente
098 Ü 103	Vibración Gobo 4 con velocidad creciente
104 Ü 109	Vibración Gobo 3 con velocidad creciente
110 Ü 115	Vibración Gobo 2 con velocidad creciente
116 Ü 121	Vibración Gobo 1 con velocidad creciente
122 Ü 127	Abierto
128 Ü 191	Efecto cíclico con velocidad creciente
192 Ü 255	Efecto cíclico inverso con velocidad creciente
000 Ü 255	Atenuador para cabeza 1 (0–100%)
000 Ü 255	Atenuador para cabeza 2 (0–100%)
000 Ü 003	Luz apagada
004 Ü 007	Luz encendida
008 Ü 076	Obturador con velocidad creciente
077 Ü 145	Pulso estroboscopio con velocidad creciente
146 Ü 215	Estroboscopio aleatorio con velocidad creciente
216 Ü 255	Luz encendida
000 Ü 003	Luz apagada
004 Ü 007	Luz encendida
008 Ü 076	Obturador con velocidad creciente
077 Ü 145	Pulso estroboscopio con velocidad creciente
146 Ü 215	Estroboscopio aleatorio con velocidad creciente
216 Ü 255	Luz encendida
000 Ü 009	Sin función
010 Ü 014	Blackout Desplazamiento lateral/Inclinación
015 Ü 019	Blackout de color
020 Ü 024	Blackout de gobo
025 Ü 029	Blackout Desplazamiento lateral/Inclinación/Color
030 Ü 034	Blackout Desplazamiento lateral/Inclinación/Gobo
035 Ü 039	Blackout Color/Gobo
040 Ü 044	Blackout Desplazamiento lateral/Inclinación/Color/Gobo
045 Ü 049	Sin función
050 Ü 054	Configuración de las dos primeras cabezas
055 Ü 059	Configuración de las dos últimas cabezas

20CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	18 (cont.)	Funciones de Control (cont.)	060 Û 064	Cancelar las cuatro cabezas
			065 Û 069	Sin función
			070 Û 074	Reinicio
			075 Û 079	Sin función
			080 Û 084	Invertir desplazamiento lateral/inclinación para ambas cabezas
			085 Û 089	Invertir inclinación para cabeza 1
			090 Û 094	Invertir inclinación para cabeza 2
			095 Û 099	Invertir inclinación para cabeza 1
			100 Û 104	Invertir inclinación para cabeza 2
			105 Û 109	Cancelar Invertir desplazamiento lateral para cabeza 1
			110 Û 114	Cancelar Invertir desplazamiento lateral para cabeza 2
			115 Û 119	Cancelar Invertir inclinación para cabeza 1
			120 Û 124	Cancelar Invertir inclinación para cabeza 2
			125 Û 129	Cancelar invertir desplazamiento lateral/inclinación para ambas cabezas
			130 Û 135	Sin función
			136 Û 175	Patrón estroboscopio 1 con velocidad creciente	Cuando el Canal 19 está activo
			176 Û 215	Patrón estroboscopio 2 con velocidad creciente
			216 Û 255	Patrón estroboscopio 3 con velocidad creciente
	19	Macros de Movimiento	000 Û 007	Sin función
			008 Û 022	Macro de movimiento 1
			023 Û 037	Macro de movimiento 2
			038 Û 052	Macro de movimiento 3
			053 Û 067	Macro de movimiento 4
			068 Û 082	Macro de movimiento 5
			083 Û 097	Macro de movimiento 6
			098 Û 112	Macro de movimiento 7
			113 Û 127	Macro de movimiento 8
			128 Û 142	Macro de movimiento 9
			143 Û 157	Macro de movimiento 10
			158 Û 172	Macro de movimiento 11
			173 Û 187	Macro de movimiento 12
			188 Û 202	Macro de movimiento 13
			203 Û 217	Macro de movimiento 14
			218 Û 232	Macro de movimiento 15
			233 Û 247	Todos macros de movimiento 1–15
			248 Û 255	Modo activo por sonido
	20	Velocidad de Macro de Movimiento	000 Û 255	Lento a rápido
17CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral 1	000 Û 255	Desplazamiento lateral 0–360° para la cabeza 1
	2	Desplazamiento Lateral Fino 1	000 Û 255	Control de desplazamiento lateral fino para la cabeza 1
	3	Inclinación 1	000 Û 255	Inclinación 0–270° para la cabeza 1
	4	Inclinación Fina 1	000 Û 255	Control de inclinación fina para la cabeza 1
	5	Desplazamiento Lateral 2	000 Û 255	Desplazamiento lateral 0–360° para la cabeza 2
	6	Desplazamiento Lateral Fino 2	000 Û 255	Control de desplazamiento lateral fino para la cabeza 2
	7	Inclinación 2	000 Û 255	Inclinación 0–270° para la cabeza 2
	8	Inclinación Fina 2	000 Û 255	Control de inclinación fina para la cabeza 2
	9 Velocidad		000 Û 255	Velocidad de desplazamiento lateral/inclinación (rápido a lento)
	10	Rueda de Color (Ambas Cabezas)	000 Û 005	Blanco
			006 Û 011	Amarillo
			012 Û 017	Magenta
			018 Û 023	Verde
			024 Û 029	Rojo
			030 Û 035	Cian
			036 Û 041	Naranja
			042 Û 047	Azul
			048 Û 053	Verde Claro
			054 Û 063	Ámbar
			064 Û 069	Blanco + Amarillo
			070 Û 075	Amarillo + Magenta
			076 Û 081	Magenta + Verde
			082 Û 087	Verde + Rojo
			088 Û 093	Rojo + Cian
			094 Û 099	Cian + Naranja
			100 Û 105	Naranja + Azul
			106 Û 111	Azul + Verde Claro
			112 Û 117	Verde Claro + Ámbar
			118 Û 127	Ámbar + Blanco
			128 Û 191	Efecto arco iris con velocidad creciente
			192 Û 255	Efecto arco iris inverso con velocidad creciente
17CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	11	Rueda de Gobo (Ambas Cabezas)
				000-005	006-011	012-017	018-023
				030-035	036-041	042-047	048-053
			064 Ü 073	Vibración Gobo 9 con velocidad creciente
			074 Ü 079	Vibración Gobo 8 con velocidad creciente
			080 Ü 085	Vibración Gobo 7 con velocidad creciente
			086 Ü 091	Vibración Gobo 6 con velocidad creciente
			092 Ü 097	Vibración Gobo 5 con velocidad creciente
			098 Ü 103	Vibración Gobo 4 con velocidad creciente
			104 Ü 109	Vibración Gobo 3 con velocidad creciente
			110 Ü 115	Vibración Gobo 2 con velocidad creciente
			116 Ü 121	Vibración Gobo 1 con velocidad creciente
			122 Ü 127	Abierto
			128 Ü 191	Efecto cíclico con velocidad creciente
			192 Ü 255	Efecto cíclico inverso con velocidad creciente
	12	Atenuador 1	000 Ü 255	Atenuador para cabeza 1 (0–100%)
	13	Atenuador 2	000 Ü 255	Atenuador para cabeza 2 (0–100%)
	14	Obturador (Ambas Cabezas)	000 Ü 003	Luz apagada
			004 Ü 007	Luz encendida
			008 Ü 076	Obturador con velocidad creciente
			077 Ü 145	Pulso estroboscopio con velocidad creciente
			146 Ü 215	Estroboscopio aleatorio con velocidad creciente
			216 Ü 255	Luz encendida
	15	Funciones de Control	000 Ü 009	Sin función
			010 Ü 014	Blackout Desplazamiento lateral/Inclinación
			015 Ü 019	Blackout de color
			020 Ü 024	Blackout de gobo
			025 Ü 029	Blackout Desplazamiento lateral/Inclinación/Color
			030 Ü 034	Blackout Desplazamiento lateral/Inclinación/Gobo
			035 Ü 039	Blackout Color/Gobo
			040 Ü 044	Blackout Desplazamiento lateral/Inclinación/Color/Gobo
			045 Ü 049	Sin función
			050 Ü 054	Configuración de las dos primeras cabezas
			055 Ü 059	Configuración de las dos últimas cabezas
			060 Ü 064	Cancelar las cuatro cabezas
			065 Ü 069	Sin función
			070 Ü 074	Reinicio
17CH (cont.)	Canal	Función	Valor	Percentage/Configuración
	15 (cont.)	Funciones de Control (cont.)	075 Ú 079	Sin función
			080 Ú 084	Invertir desplazamiento lateral/inclinación para ambas cabezas
			085 Ú 089	Invertir inclinación para cabeza 1
			090 Ú 094	Invertir inclinación para cabeza 2
			095 Ú 099	Invertir inclinación para cabeza 1
			100 Ú 104	Invertir inclinación para cabeza 2
			105 Ú 109	Cancelar Invertir desplazamiento lateral para cabeza 1
			110 Ú 114	Cancelar Invertir desplazamiento lateral para cabeza 2
			115 Ú 119	Cancelar Invertir inclinación para cabeza 1
			120 Ú 124	Cancelar Invertir inclinación para cabeza 2
			125 Ú 129	Cancelar invertir desplazamiento lateral/inclinación para ambas cabezas
			130 Ú 135	Sin función
			136 Ú 175	Patrón estroboscopio 1 con velocidad creciente	Cuando el Canal 16 está activo
			176 Ú 215	Patrón estroboscopio 2 con velocidad creciente
			216 Ú 255	Patrón estroboscopio 3 con velocidad creciente
	16	Macros de Movimiento	000 Ú 007	Sin función
			008 Ú 022	Macro de movimiento 1
			023 Ú 037	Macro de movimiento 2
			038 Ú 052	Macro de movimiento 3
			053 Ú 067	Macro de movimiento 4
			068 Ú 082	Macro de movimiento 5
			083 Ú 097	Macro de movimiento 6
			098 Ú 112	Macro de movimiento 7
			113 Ú 127	Macro de movimiento 8
			128 Ú 142	Macro de movimiento 9
			143 Ú 157	Macro de movimiento 10
			158 Ú 172	Macro de movimiento 11
			173 Ú 187	Macro de movimiento 12
			188 Ú 202	Macro de movimiento 13
			203 Ú 217	Macro de movimiento 14
			218 Ú 232	Macro de movimiento 15
			233 Ú 247	Todos macros de movimiento 1–15
			248 Ú 255	Modo activo por sonido
	17	Velocidad Movimiento	000 Ú 255	Lento a rápido
10CH	Canal	Función	Valor	Porcentaje/Configuración
	1	Desplazamiento Lateral	000 Ú 255	Desplazamiento lateral 0–360° para ambas cabezas
	2	Inclinación	000 Ú 255	Inclinación 0–270° para ambas cabezas
	3	Rueda de Color (Ambas Cabezas)	000 Ú 005	Blanco
			006 Ú 011	Amarillo
			012 Ú 017	Magenta
			018 Ú 023	Verde
			024 Ú 029	Rojo
			030 Ú 035	Cian
			036 Ú 041	Naranja
			042 Ú 047	Azul
			048 Ú 053	Verde Claro
			054 Ú 063	Ambar
			064 Ú 069	Blanco + Amarillo
			070 Ú 075	Amarillo + Magenta
			076 Ú 081	Magenta + Verde
			082 Ú 087	Verde + Rojo
			088 Ú 093	Rojo + Cian
			094 Ú 099	Cian + Naranja
			100 Ú 105	Naranja + Azul
			106 Ú 111	Azul + Verde Claro
			112 Ú 117	Verde Claro + Ámbar
			118 Ú 127	Ámbar + Blanco
			128 Ú 191	Efecto arco iris con velocidad creciente
			192 Ú 255	Efecto arco iris inverso con velocidad creciente
	4	Rueda de Gobo (Ambas Cabezas)
			000 -005	006 -011	012 -017	018 -023	024 -029
			030 -035	036 -041	042 -047	048 -053	054 -063
			064 Ú 073	Vibración Gobo 9 con velocidad creciente
			074 Ú 079	Vibración Gobo 8 con velocidad creciente
			080 Ú 085	Vibración Gobo 7 con velocidad creciente
			086 Ú 091	Vibración Gobo 6 con velocidad creciente
			092 Ú 097	Vibración Gobo 5 con velocidad creciente
			098 Ú 103	Vibración Gobo 4 con velocidad creciente
			104 Ú 109	Vibración Gobo 3 con velocidad creciente
			110 Ú 115	Vibración Gobo 2 con velocidad creciente
			116 Ú 121	Vibración Gobo 1 con velocidad creciente
			122 Ú 127	Abierto
			128 Ú 191	Efecto cíclico con velocidad creciente
			192 Ú 255	Efecto cíclico inverso con velocidad creciente
10CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	5	Atenuador 1	000 Û 255	Atenuador para cabeza 1 (0–100%)
	6	Atenuador 2	000 Û 255	Atenuador para cabeza 2 (0–100%)
	7	Obturador (Ambas Cabezas)	000 Û 003	Luz apagada
			004 Û 007	Luz encendida
			008 Û 076	Obturador con velocidad creciente
			077 Û 145	Pulso estroboscopio con velocidad creciente
			146 Û 215	Estroboscopio aleatorio con velocidad creciente
			216 Û 255	Luz encendida
	8	Funciones de Control	000 Û 009	Sin función
			010 Û 014	Blackout Desplazamiento lateral/Inclinación
			015 Û 019	Blackout de color
			020 Û 024	Blackout de gobo
			025 Û 029	Blackout Desplazamiento lateral/Inclinación/Color
			030 Û 034	Blackout Desplazamiento lateral/Inclinación/Gobo
			035 Û 039	Blackout Color/Gobo
			040 Û 044	Blackout Desplazamiento lateral/Inclinación/Color/Gobo
			045 Û 049	Sin función
			050 Û 054	Configuración de las dos primeras cabezas
			055 Û 059	Configuración de las dos últimas cabezas
			060 Û 064	Cancelar las cuatro cabezas
			065 Û 069	Sin función
			070 Û 074	Reinicio
			075 Û 079	Sin función
			080 Û 084	Invertir desplazamiento lateral/inclinación para ambas cabezas
			085 Û 089	Invertir inclinación para cabeza 1
			090 Û 094	Invertir inclinación para cabeza 2
			095 Û 099	Invertir inclinación para cabeza 1
			100 Û 104	Invertir inclinación para cabeza 2
			105 Û 109	Cancelar Invertir desplazamiento lateral para cabeza 1
			110 Û 114	Cancelar Invertir desplazamiento lateral para cabeza 2
			115 Û 119	Cancelar Invertir inclinación para cabeza 1
			120 Û 124	Cancelar Invertir inclinación para cabeza 2
			125 Û 129	Cancelar invertir desplazamiento lateral/inclinación para ambas cabezas
			130 Û 135	Sin función
			136 Û 175	Patrón estroboscopio 1 con velocidad creciente	Cuando el Canal 9 está activo
			176 Û 215	Patrón estroboscopio 2 con velocidad creciente
			216 Û 255	Patrón estroboscopio 3 con velocidad creciente

10CH (cont.)	Canal	Función	Valor	Porcentaje/Configuración
	9	Macros de Movimiento	000 Û 007	Sin función
			008 Û 022	Macro de movimiento 1
			023 Û 037	Macro de movimiento 2
			038 Û 052	Macro de movimiento 3
			053 Û 067	Macro de movimiento 4
			068 Û 082	Macro de movimiento 5
			083 Û 097	Macro de movimiento 6
			098 Û 112	Macro de movimiento 7
			113 Û 127	Macro de movimiento 8
			128 Û 142	Macro de movimiento 9
			143 Û 157	Macro de movimiento 10
			158 Û 172	Macro de movimiento 11
			173 Û 187	Macro de movimiento 12
			188 Û 202	Macro de movimiento 13
			203 Û 217	Macro de movimiento 14
			218 Û 232	Macro de movimiento 15
			233 Û 247	Todos macros de movimiento 1–15
			248 Û 255	Modo activo por sonido
	10	Velocidad de Macro de Movimiento	000 Û 255	Lento a rápido

Vista posterior do painel
