Type de produit	Lampe professionnelle LED
Marque	Chauvet
Modèle	COLORado Solo Edge 1
Alimentation	100-240 V CA, 50/60 Hz (universelle)
Consommation électrique	1,05 A à 120 V (max 12 A par circuit)
Protection	IP65 (résistant à la poussière et aux projections d’eau)
Contrôle	DMX-512 via connecteurs XLR (entrée/sortie)
Source lumineuse	LED (non remplaçable par l’utilisateur)
Température ambiante de fonctionnement	De -15 °C à 45 °C
Température extérieure maximale	69 °C
Distance de sécurité (regard)	Au moins 3,5 m (11,5 pi)
Distance de sécurité (matériaux inflammables)	Au moins 50 cm (20 po)
Montage	Support oméga inclus, montage en hauteur avec câble de sécurité
Raccordement en guirlande	Possible (ne pas dépasser 12 A total)
Panneau de commande	Boutons de navigation (Menu, Enter, Haut, Bas, Focus)
Contenu de la boîte	Projecteur, câble d’alimentation Seetronic Powerkon IP65, câble DMX, câble Ethernet, filtre furtif, support oméga, guide de référence rapide
Nettoyage	Débrancher avant nettoyage, utiliser des produits adaptés IP65 pour les connexions
Réparabilité	Aucune pièce réparable par l’utilisateur ; remplacer par le fabricant ou un professionnel
Utilisation prévue	Usage professionnel uniquement (éclairage de scène, événements)
Avertissement stroboscopique	Peut déclencher des crises d’épilepsie ; respecter les lois locales

FOIRE AUX QUESTIONS - COLORado Solo Edge 1 Chauvet

Comment connecter le COLORado Solo Edge 1 en DMX ?

Utilisez un câble DMX avec connecteurs XLR 5 broches (ou 3 selon modèle). Branchez l’entrée DMX du premier appareil à la console, puis reliez la sortie à l’entrée du suivant. Respectez la polarité et terminez la ligne avec une résistance de terminaison.

Que faire si l’appareil ne s’allume pas ?

Vérifiez que le câble d’alimentation est correctement branché et que la prise est sous tension. Assurez-vous que le disjoncteur n’a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer le COLORado Solo Edge 1 ?

Débranchez l’appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour les surfaces extérieures. Pour les lentilles, utilisez un produit nettoyant non abrasif. Refermez toujours les caches de protection IP65 après nettoyage.

Puis-je utiliser cet appareil en extérieur ?

Oui, car il est classé IP65, résistant à la poussière et aux projections d’eau. Utilisez des câbles d’alimentation et DMX classés IP65. Ne l’immergez pas et évitez les conditions extrêmes comme la neige ou l’inondation.

Comment régler la mise au point (focus) ?

Appuyez sur le bouton Focus du panneau de commande pour basculer en mode pleine puissance, ce qui facilite le réglage. Cela n’affecte pas les autres paramètres. Appuyez à nouveau pour revenir au mode normal.

Quel type de câble d’alimentation utiliser ?

Utilisez le câble Seetronic Powerkon IP65 fourni. Si une rallonge est nécessaire, elle doit être classée IP65 et supporter au moins le courant indiqué (max 12 A par circuit). Respectez les codes couleurs des conducteurs (phase, neutre, terre).

L’appareil chauffe-t-il pendant l’utilisation ?

Oui, le boîtier peut devenir chaud. Assurez une ventilation adéquate et maintenez une distance d’au moins 50 cm des surfaces adjacentes. Ne placez pas d’objets inflammables à proximité.

Comment remplacer la source lumineuse ?

La LED n’est pas remplaçable par l’utilisateur. En cas de panne, contactez le fabricant ou un prestataire de services agréé pour un changement.

Puis-je utiliser un variateur (dimmer) avec ce projecteur ?

Non, ne branchez jamais cet appareil sur un variateur ou un rhéostat. Utilisez uniquement une commande DMX pour contrôler l’intensité.

Que faire en cas d’arrêt brutal ou de dysfonctionnement grave ?

Arrêtez immédiatement l’appareil en débranchant l’alimentation. Inspectez les câbles et le boîtier. Si des dommages sont visibles, ou si le problème persiste, contactez un technicien qualifié avant toute réutilisation.

MODE D'EMPLOI COLORado Solo Edge 1 Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORado Solo Edge 1.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 11.5 pieds (3.5 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.

• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.

• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.
  Utiliser UNIQUEMENT la poignée pour transporter ce produit.

• La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.

• La température maximale de extérieure est de 156^ (69 °C). Ne faites pas démarrer ce produit à des températures plus élevées.
• La température ambiante minimale est de 5 °F (-15 °C). Ne faites pas fonctionner ce produit à des températures plus basses.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORado Solo Edge 1
• Cordon d'alimentation Seetronic Powerkon IP65
• Câble DMX et câble Ethernet

• Flitre furtif
• Support oméga avec matériel de montage
• Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORado Solo Edge 1. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	1.28 A	1.05 A	.61 A	.55 A	.53 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

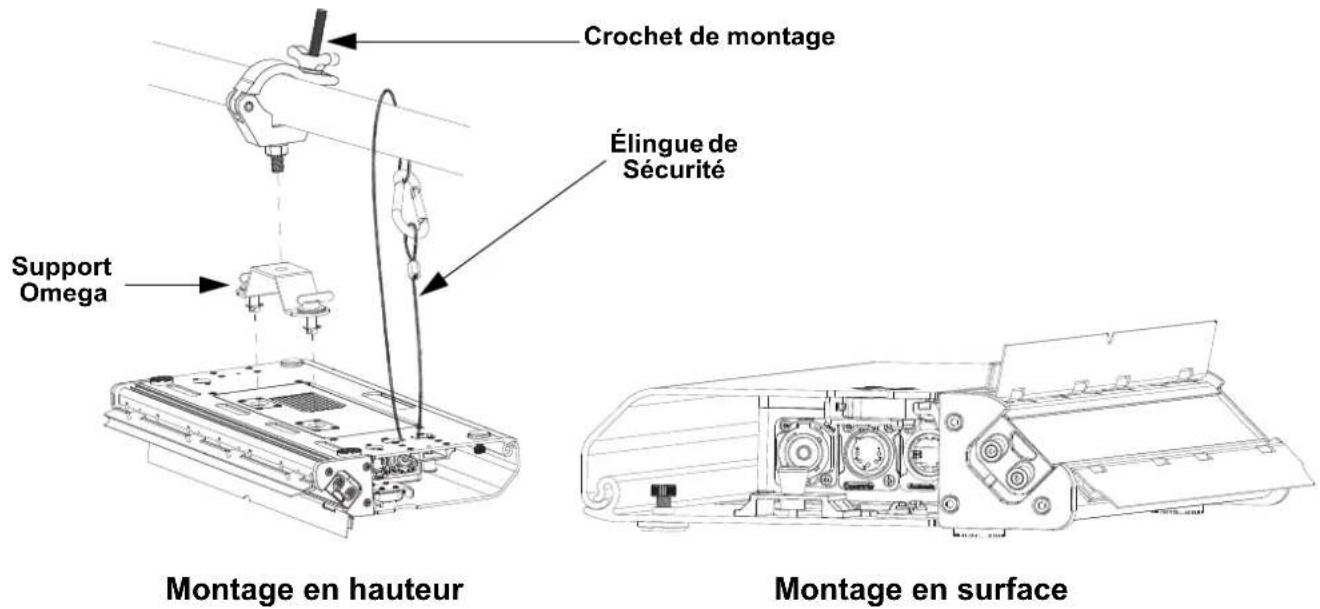

Schéma de Montage de l'Appareil

Panneau de commande description

Bouton	Nom Function
		Pour quitter le menu ou la fonction en cours
		Pour activer le menu actuellement affiché ou définir une valeur sélectionnée dans une fonction
		Pour naviguer vers le haut dans le menu ou augmenter la valeur numérique d'une fonction
		Pour naviguer vers le bas dans le menu ou augmenter la valeur numérique d'une fonction
		Pour activer ou désactiver le mode de mise au point: pleine puissance de sortie pour une mise au point facile. Ne modifie pas les autres paramètres
