Tipo de produto	Ventilador de coluna com função refrescante
Marca e modelo	Adler AD 7855
Dimensões (A x L x P)	108 x 30 x 30 cm
Alimentação	220-240 V ~ 50 Hz
Potência	60 W (funcionamento normal), 320 W máx.
Capacidade do reservatório de água	2 litros
Consumo de água	300 ml/h
Fluxo de ar	800 m³/h
Nível de ruído	59 dB
Número de velocidades	3 (lento, médio, rápido)
Modos de funcionamento	Normal, Natureza, Sono
Oscilação	Sim, 55° (esquerda/direita)
Temporizador	1 a 8 horas (em passos de 1 hora)
Arrefecimento húmido	Sim, com reservatório de água e recipientes congeláveis
Controlo remoto	Sim, pilha CR2025 incluída
Visor	LCD (temperatura ambiente)
Filtro	Lavável, retirar para limpeza
Manutenção do reservatório	Esvaziar e limpar a cada 3 dias
Descalcificação	A cada 3 meses com produto descalcificante
Peso	Aproximadamente 5 kg (estimativa)

Perguntas frequentes - AD 7855 ADLER

Como montar a base do ventilador Adler AD 7855?

Insira primeiro o trinco da base no buraco quadrado (imagem C1). Em seguida, alinhe os quatro orifícios dos parafusos da base com os montantes dos parafusos da carcaça e aperte os 4 parafusos auto-roscantes (imagem C2). Aperte também os dois parafusos que fixam a base.

Como utilizar a função de arrefecimento húmido?

Encha o reservatório de água (8) com água fria, sem exceder o nível MAX. Congele previamente os recipientes de plástico (12) cheios de água (sem exceder a marca) durante algumas horas no congelador. Coloque um ou dois recipientes no reservatório. Prima o botão de arrefecimento húmido (F) para ativar a bomba. Verifique regularmente o nível de água.

Como limpar o filtro do ventilador Adler AD 7855?

Desligue o aparelho. Remova o parafuso (6) da caixa traseira, depois a tampa com rede (7) e o filtro (5). Aspire ou limpe o filtro com um pano macio. Enxague o filtro com água doce e seque-o completamente antes de o remontar. Limpe de preferência uma vez por semana.

Como ajustar o temporizador no Adler AD 7855?

Prima o botão TIMER (E) para programar o tempo de funcionamento. Cada pressão diminui uma hora, de 1 a 8 horas. O aparelho desligar-se-á automaticamente após o tempo definido.

O que fazer se o controlo remoto não funcionar?

Remova a película de instalação se for a primeira utilização. Verifique a pilha (CR2025) e substitua-a se necessário. Certifique-se de que nenhum objeto obstrui a comunicação entre o controlo remoto e o aparelho. Se o problema persistir, reinicie o aparelho desligando-o e ligando-o novamente.

Como manter o reservatório de água para evitar bolor?

Esvazie e limpe o reservatório a cada 3 dias. Use água fresca da torneira e um pano macio. Remova qualquer depósito ou película. Antes de colocar novamente em funcionamento, seque todas as superfícies. Troque a água regularmente.

O ventilador não arrefece o suficiente: o que verificar?

Certifique-se de que o reservatório de água está cheio e que os recipientes de plástico estão congelados. Verifique se a bomba funciona (botão F ativado). Limpe o filtro se estiver obstruído. Certifique-se de que a oscilação está ativada para uma melhor difusão.

Como guardar o ventilador após a época?

Esvazie a água do reservatório e dos recipientes de plástico. Limpe e seque todas as peças. Faça funcionar o ventilador em modo normal sem água durante 2 horas para secar o filtro. Cubra o aparelho com um saco plástico e guarde-o num local seco e ao abrigo do sol.

Quais são as instruções de segurança importantes?

Nunca mergulhe o bloco do motor na água. Não insira os dedos ou objetos na grelha. Não puxe o cabo de alimentação. Desligue sempre antes de limpar. Use apenas em ambientes internos. Não deixe crianças sem supervisão.

Como trocar a pilha do controlo remoto?

Prima a patilha de libertação da caixa do controlo remoto. Substitua a pilha por uma pilha nova do tipo CR2025 (3 V). Remonte a caixa. Respeite a polaridade.

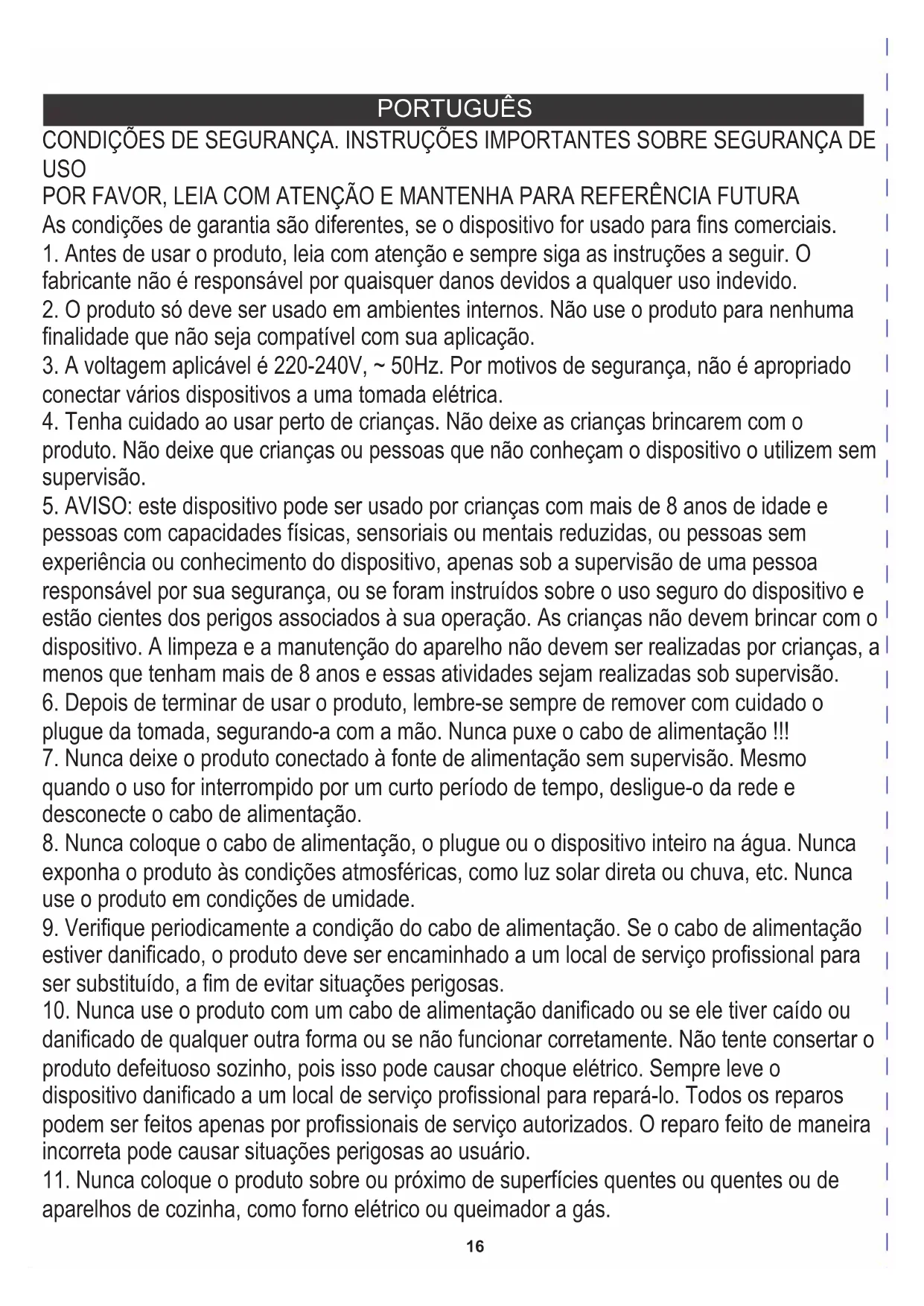

MANUAL DE UTILIZADOR AD 7855 ADLER

As condições de garantia são diferentes, se o dispositivo for usado para fins comerciais.

1. Antes de usar o produto, leia com atenção e sempre siga as instruções a seguir. O fabricante não é responsável por quaisquer danos devidos a qualquer uso indevido.
2. O produto só deve ser usado em ambientes internos. Não use o produto para nenhuma finalidade que não seja compatível com sua aplicação.
3. A voltagem aplicável é 220-240V, \~ 50Hz. Por motivos de segurança, não é apropriado conectar vários dispositivos a uma tomada elétrica.
4. Tenha cuidado ao usar perto de crianças. Não deixe as crianças brincarem com o produto. Não deixe que crianças ou pessoas que não conheçam o dispositivo o utilizem sem supervisão.
5. AVISO: este dispositivo pode ser usado por crianças com mais de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou pessoas sem experiência ou conhecimento do dispositivo, apenas sob a supervisão de uma pessoa responsável por sua segurança, ou se foram instruídos sobre o uso seguro do dispositivo e estão cientes dos perigos associados à sua operação. As crianças não devem brincar com o dispositivo. A limpeza e a manutenção do aparelho não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob supervisão.
6. Depois de terminar de usar o produto, lembre-se sempre de remover com cuidado o plugue da tomada, segurando-a com a mão. Nunca puxe o cabo de alimentação !!!
7. Nunca deixe o produto conectado à fonte de alimentação sem supervisão. Mesmo quando o uso for interrompido por um curto período de tempo, desligue-o da rede e desconecte o cabo de alimentação.
8. Nunca coloque o cabo de alimentação, o plugue ou o dispositivo inteiro na água. Nunca exponha o produto às condições atmosféricas, como luz solar direta ou chuva, etc. Nunca use o produto em condições de umidade.
9. Verifique periodicamente a condição do cabo de alimentação. Se o cabo de alimentação estiver danificado, o produto deve ser encaminhado a um local de serviço profissional para ser substituído, a fim de evitar situações perigosas.
10. Nunca use o produto com um cabo de alimentação danificado ou se ele tiver caído ou danificado de qualquer outra forma ou se não funcionar corretamente. Não tente consertar o produto defeituoso sozinho, pois isso pode causar choque elétrico. Sempre leve o dispositivo danificado a um local de serviço profissional para repará-lo. Todos os reparos podem ser feitos apenas por profissionais de serviço autorizados. O reparo feito de maneira incorreta pode causar situações perigosas ao usuário.

11. Nunca coloque o produto sobre ou próximo de superfícies quentes ou quentes ou de aparelhos de cozinha, como forno elétrico ou queimador a gás.

12. Nunca use o produto próximo a combustíveis.

13. Não deixe o cabo pendurado na borda do balcão.
14. Não mergulhe a unidade do motor na água.
15. Não insira os dedos ou quaisquer outros objetos na grade do compartimento do dispositivo.
16. Não bloqueie a saída.
17. Quando terminar, antes de guardá-lo, drene a água do dispositivo.
18. Se o dispositivo não for usado por um longo período, desconecte-o da fonte de alimentação.
19. Sempre use baterias novas para substituir as baterias gastos no controle remoto.
20. Não mova o dispositivo quando o tanque interno estiver cheio de água.
21. Não coloque nenhum objeto sobre o dispositivo.
22. O dispositivo só pode ser usado com ventilação funcionando corretamente.
23. Para proporcionar protección adicional, es recomendable instalar un dispositivo de corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que no exceda los 30 mA. Pregúntele a un electricista por esto.

AVISO

1. Deve-se lembrar que um alto nível de umidade pode favorecer o desenvolvimento de organismos biológicos no meio ambiente.
2. Não molhe o dispositivo ou molhe a área ao redor do dispositivo. Se houver umidade, reduza a eficiência da função de umidificação.
3. Não permita que materiais absorventes como tapetes, cortinas e toalhas de mesa se molhem.
4. Nunca deixe água no tanque quando o dispositivo não estiver em uso.
5. Durante o enchimento e a limpeza, desconecte o aparelho da rede elétrica.
6. Limpe o dispositivo e o tanque de água antes de usá-lo novamente.

- AVISO: Quando a água não é substituída e o tanque não é devidamente limpo a cada 3 dias, microorganismos que podem estar presentes na água ou no ambiente onde o dispositivo é usado ou armazenado podem se desenvolver no tanque de água e ser expelidos para os arredores. Isso pode causar um risco muito sério para a saúde.

- ATENÇÃO: A cada três dias esvazie o reservatório de água e ateste com água limpa. Antes de reabastecer, limpe o tanque com água fresca da torneira ou com detergentes. Remova qualquer incrustação, depósitos ou filme que se formou nas laterais do tanque e nas superfícies internas. Após a lavagem, seque todas as superfícies.

DESCALCANDO

1. Execute o procedimento de descalcificação de acordo com as instruções do agente de descalcificação especificado pelo fabricante.
2. Use agentes descalcificantes destinados a este fim.
3. Realize o procedimento de descalcificação pelo menos a cada 3 meses.
4. Descalcificar somente o tanque de água com o aparelho desligado.

Retire o dispositivo da embalagem. Monte a base (4) em 2 etapas (imagem C):

Passo 1: Primeiro, insira a trava da base no orifício quadrado (Figura C1).

Passo 2: Alinhe os quatro orifícios dos parafusos da base montada (4) com os postes dos parafusos do casco e trave a fuselagem e a base com os 4 parafusos autoatarraxantes (Figura C2). Ao mesmo tempo, trave os dois parafusos que prendem a base e coloque o produto na direção correta.

\

DESCRIÇÃO DO PRODUTO - TOWER AIR COOLER AD7855- foto A

1. Alça 2. Painel de controle
2. Saída de ar 4. Base
3. Filtro 6. Parafuso
4. Cubra com rede 8. Tanque de água
5. Cabo de alimentação 10. Indicador de nível de água
6. Bomba 12. Recipientes de plástico
7. Bloqueio do tanque de água 14. Controle remoto
8. Suportes

Controle remoto e painel de controle - imagem B

A - botão liga / desliga

B - botão de velocidade

C - botão de oscilação

Botão de modo D

E - botão do cronômetro F - botão de refrigeração úmida

USANDO O DISPOSITIVO

Uma redução perceptível na temperatura do ar de saída ocorre após colocar no tanque de água (8) os recipientes de plástico (12) acoplados ao produto. Os recipientes de plástico devem ser previamente congelados no freezer por algumas horas. Recomenda-se encher o recipiente de plástico (12) com água fria da torneira e não exceder o nível MAX marcado no recipiente de plástico. O conteúdo do recipiente de plástico é proibido para comestível. Mantenha fora do alcance das crianças.

1. Coloque a unidade em uma superfície plana e seca.

2. Rode para a posição plana o bloqueio do depósito de água (13) e puxe um pouco o depósito de água (8) da parte de trás do aparelho. Use a jarra para derramar água limpa e fria, tome cuidado para não exceder o nível máximo. Você pode despejar água sem puxar o tanque de água completamente. Para remover completamente o tanque de água, primeiro remova a bomba (11) soltando os dois suportes pretos (15) e puxe o tanque de água (8). Após despejar a água, gire a trava do tanque de água (13) para a posição horizontal. Não incline o dispositivo depois de despejar a água no tanque de água. Não remova o tanque de água enquanto o dispositivo estiver conectado à fonte de alimentação.

3. Conecte o plugue à fonte de alimentação, o dispositivo está no modo de espera. O display LCD que mostra a temperatura ambiente está iluminado. Agora pode ser usado painel de controle (2) ou controle remoto (14) para operar o dispositivo (figura B).

Ligue o dispositivo usando o botão liga / desliga (A). O dispositivo começa a funcionar em velocidade média. Pressione o botão (A) novamente para voltar ao modo de espera.

1. O botão (B) permite que você altere a velocidade do ventilador. As seguintes velocidades podem ser selecionadas: rápida, média e lenta. Os ícones correspondentes no painel acenderão.

2. O botão de resfriamento úmido (F) diminui a temperatura do ar acionando a bomba d'água. Pressione o botão (F) quando houver água APENAS no tanque de água. Além disso, um conjunto de dois recipientes de plástico (12) é anexado. Os recipientes de plástico (12) devem ser enchidos com água fria da torneira e não devem exceder o nível máximo. Em seguida, coloque-os no freezer por várias horas. Em seguida, coloque um ou ambos os recipientes no tanque de água (8). Para soprar o ar fresco úmido, o dispositivo deve ser enchido com água. Quando o dispositivo estiver funcionando, verifique periodicamente o nível da água para ver se deve adicionar água. Pressione o botão (F) novamente para desligar o sopro de ar frio úmido.

3. Pressionar o botão de oscilação (C) inicia a oscilação do dispositivo que fornece distribuição uniforme do fluxo de ar frio na faixa de 55° nas direções esquerda e direita. O indicador correspondente acende.

4. O botão TIMER (E) permite programar a quantidade de tempo de operação com decréscimos de 1 hora de 1 a 8 horas.

5. O botão MODE (D) permite alterar entre um dos 3 modos de sopro:

vento normal, vento da natureza e vento do sono.

a) Modo Normal: permite ao usuário ajustar manualmente a velocidade do ventilador entre alta, média e baixa. Cada vez que o ventilador é ligado, ele iniciará a operação no modo normal.

b) Modo Natureza: imita a ação natural do vento, repetindo a sequência de velocidade do ventilador:

* Ao escolher a velocidade baixa do ventilador: o ventilador irá soprar 5 segundos em baixa velocidade e depois desligar por 5 segundos, este ciclo será repetido várias vezes.

* Ao escolher a velocidade média do ventilador: o ventilador irá soprar 5 segundos cada velocidade: médio, baixo, médio, parar, baixo, médio, baixo, parar e este ciclo se repetirá continuamente.

* Ao escolher a velocidade alta do ventilador: o ventilador irá soprar 5 segundos cada velocidade: média, baixa, alta, média, alta, baixa, alta, pare e este ciclo se repetirá continuamente.

c) Modo Dormir: foi projetado para usar os efeitos do Modo Natureza para adormecer. Isso diminuirá gradualmente a velocidade do ventilador em incrementos de 30 minutos:

* Ao escolher a velocidade baixa do ventilador: o ventilador funcionará da mesma forma que o Modo Natureza de baixa velocidade.

* Quando escolher a velocidade média do ventilador: o ventilador irá soprar 30 minutos no Modo Natureza de velocidade média e, em seguida, alternará para o Modo Natureza de baixa velocidade.

* Quando escolher a velocidade alta do ventilador: o ventilador irá soprar 30 minutos no Modo Natureza de alta velocidade, em seguida, ele mudará por 30 minutos no Modo Natureza de velocidade média e então mudará para o Modo Natureza de baixa velocidade.

OBSERVAÇÃO: Se você preferir uma velocidade constante do ventilador durante o sono, recomendamos configurar o ventilador para o modo normal e selecionar a velocidade como baixa. Use a função de temporizador para definir o ventilador para desligar após um tempo decorrido (por exemplo, 1 hora depois de ir para a cama).

1. Todos os botões do controle remoto (14) têm as mesmas funções dos botões do painel de controle (2). Não coloque nenhum objeto entre o dispositivo e o controle remoto para garantir a comunicação adequada entre o controle remoto e o dispositivo. Para iniciar a operação do controle remoto (14), retire o filme de instalação. Para substituir a bateria, empurre a guia de liberação na caixa do controle remoto. Substitua por uma bateria do mesmo tipo e recoloque a bateria na ordem inversa.

LIMPEZA E MANUTENÇÃO

Sempre desconecte o dispositivo antes de começar a limpar ou esvaziar o dispositivo com água.

1. Limpe com um pano macio e seco. Não use solventes químicos porque podem causar danos permanentes ou deformação do dispositivo.
2. Se o dispositivo não for usado por três ou mais meses, retire as pilhas do controle remoto.
3. Após um longo tempo de operação, a tampa com rede (7) e filtro (5) ficará obstruída com a poeira, o que afetará bastante o desempenho de resfriamento do dispositivo. Se muito tempo sem troca de água, pode haver mofo e dolor. Sugerimos limpar a tampa com rede (7) e filtro (5) uma vez por semana. O procedimento de limpeza do filtro é o seguinte:

a) Desconecte o dispositivo, remova o parafuso (6) da carcaça traseira com uma chave de fenda e a seguir retire a tampa com rede (7) e filtro (5).

b) Limpe ou limpe usando um aspirador de pó. Use o espanador para tirar o pó do filtro (5). Em seguida, enxágue o filtro (5) em água doce para remover a poeira e sujeira. A cobertura com rede (7) não deve ser esfregada com as mãos para evitar a deformação da rede. c) Volte a colocar o filtro (5) e a tampa com rede (7) e aperte os parafusos.

d) Certifique-se de que o reservatório de água (8), o filtro (5) e a tampa com rede (7) sejam recolocados na posição correta antes de ligar novamente. Antes do armazenamento sazonal, certifique-se de que todas as peças estejam secas, executando o modo de ventilação por 2 horas ou menos, se o filtro (5) estiver completamente seco.

1. Drene a água antes do armazenamento sazonal removendo o tanque de água (capítulo Usando o dispositivo - ponto 2). Use sabão neutro e água para limpar o tanque de água. Em seguida, seque o dispositivo e o tanque de água completamente para evitar danos por umidade.

2. Drene a água dos recipientes de plástico (12) antes do armazenamento.

3. Cubra o dispositivo com um saco plástico para proteger a poeira e enrole o cabo de alimentação. Armazenamento em local seco e protegido da luz solar direta.

DADOS TÉCNICOS:

Fonte de alimentação 220-240V \~ 50 Hz

Potência: 60 W

Potência máxima: 320 W

Capacidade do tanque: 2 litros

Consumo de água: 300 ml / hora

Bateria: CR2025 (3V)

Nível de ruído: 59dB

Volume do fluxo de ar: 800m3 / h

Dimensões do produto: 30 x 30 x 108 cm

Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado.

Não colocar o dispositivo em contenedores para resíduos municipais!!
