Typ produktu	Stojanový ventilátor s chladicí funkcí
Značka a model	Adler AD 7855
Rozměry (V x Š x H)	108 x 30 x 30 cm
Napájení	220-240 V ~ 50 Hz
Výkon	60 W (normální provoz), max. 320 W
Kapacita vodní nádrže	2 litry
Spotřeba vody	300 ml/h
Průtok vzduchu	800 m³/h
Hlučnost	59 dB
Počet rychlostí	3 (pomalá, střední, rychlá)
Provozní režimy	Normální, Příroda, Spánek
Oscilace	Ano, 55° (levá/pravá)
Časovač	1 až 8 hodin (po 1 hodině)
Vlhké chlazení	Ano, s vodní nádrží a mrazicími nádobkami
Dálkové ovládání	Ano, včetně baterie CR2025
Displej	LCD (teplota v místnosti)
Filtr	Pratelný, vyjměte pro čištění
Údržba nádrže	Vypustit a vyčistit každé 3 dny
Odstraňování vodního kamene	Každé 3 měsíce pomocí odvápňovacího prostředku
Hmotnost	Přibližně 5 kg (odhad)

Často kladené otázky - AD 7855 ADLER

Jak sestavit základnu ventilátoru Adler AD 7855?

Nejprve zasuňte západku základny do čtvercového otvoru (obrázek C1). Poté zarovnejte čtyři šroubové otvory základny s montážními sloupky na skříni a zašroubujte 4 samořezné šrouby (obrázek C2). Dále utáhněte dva šrouby zajišťující základnu.

Jak používat funkci vlhkého chlazení?

Naplňte vodní nádrž (8) studenou vodou, nepřekračujte rysku MAX. Předem zmrazte plastové nádobky (12) naplněné vodou (nepřekračujte rysku) na několik hodin v mrazáku. Vložte jednu nebo dvě nádobky do nádrže. Stiskněte tlačítko vlhkého chlazení (F) pro aktivaci čerpadla. Pravidelně kontrolujte hladinu vody.

Jak vyčistit filtr ventilátoru Adler AD 7855?

Odpojte zařízení. Odšroubujte šroub (6) na zadním krytu, poté sejměte kryt s mřížkou (7) a filtr (5). Vysajte nebo otřete filtr jemným hadříkem. Opláchněte filtr vlažnou vodou a před opětovným složením jej zcela osušte. Čistěte nejlépe jednou týdně.

Jak nastavit časovač na Adler AD 7855?

Stiskněte tlačítko TIMER (E) pro nastavení doby provozu. Každé stisknutí zkrátí čas o hodinu, od 1 do 8 hodin. Zařízení se po nastaveném čase automaticky vypne.

Co dělat, když dálkové ovládání nefunguje?

Při prvním použití odstraňte ochrannou fólii. Zkontrolujte baterii (CR2025) a v případě potřeby ji vyměňte. Ujistěte se, že mezi dálkovým ovládáním a zařízením není žádná překážka. Pokud problém přetrvává, resetujte zařízení odpojením a opětovným připojením.

Jak udržovat vodní nádrž, aby se zabránilo plísním?

Vyprázdněte a vyčistěte nádrž každé 3 dny. Použijte čerstvou vodu z kohoutku a jemný hadřík. Odstraňte veškeré usazeniny nebo povlaky. Před opětovným použití otřete všechny povrchy do sucha. Pravidelně měňte vodu.

Ventilátor dostatečně nechladí: co zkontrolovat?

Ujistěte se, že je vodní nádrž naplněna a plastové nádobky jsou zmrazené. Zkontrolujte, zda čerpadlo funguje (aktivováno tlačítko F). Vyčistěte filtr, pokud je ucpaný. Ujistěte se, že je zapnutá oscilace pro lepší distribuci vzduchu.

Jak uložit ventilátor po skončení sezóny?

Vylijte vodu z nádrže a plastových nádobek. Vyčistěte a osušte všechny díly. Nechte ventilátor běžet v normálním režimu bez vody po dobu 2 hodin, aby se vysušil filtr. Zakryjte zařízení igelitovým sáčkem a uložte na suchém místě chráněném před sluncem.

Jaké jsou důležité bezpečnostní pokyny?

Nikdy neponořujte motorový blok do vody. Nevkládejte prsty ani předměty do mřížky. Netahejte za napájecí kabel. Před čištěním vždy odpojte. Používejte pouze v interiéru. Nenechávejte děti bez dozoru.

Jak vyměnit baterii v dálkovém ovládání?

Stiskněte uvolňovací západku na krytu dálkového ovládání. Vyměňte baterii za novou typu CR2025 (3 V). Složte kryt. Dbejte na správnou polaritu.

NÁVOD K OBSLUZE AD 7855 ADLER

Záruční podmínky se liší, pokud je zařízení používáno ke komerčním účelům.

1. Před použitím výrobku si pečlivě přečtěte a vždy dodržujte následující pokyny. Výrobce není odpovědný za škody způsobené zneužitím.

2. Produkt se smí používat pouze v interiéru. Nepoužívejte výrobek k účelům, které nejsou kompatibilní s jeho aplikací.

3. Použitelné napětí je 220-240 V, \~ 50 Hz. Z bezpečnostních důvodů není vhodné připojit k jedné zásuvce více zařízení.

4. Při používání v okolí dětí bud’te opatrní. Nenechte děti hrát si s výrobkem. Nedovolte dětem nebó lidem, kteří neznají zařízení, aby jej používali bez dozoru.

5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez zkušeností nebo znalostí zařízení, pouze pod dohledem osoby odpovědné za jejich bezpečnost, nebo pokud byli poučení o bezpečném používání zařízení a jsou si vědomi nebezpečí spojených s jeho provozem. Děti by si se zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti nejsou prováděny pod dohledem.

6. Po ukončení používání produktu vždy nezapomeňte opatrně vytáhnout zástrčku ze

zásuvky a držet ji rukou. Nikdy netahejte za napájecí kabel !!!

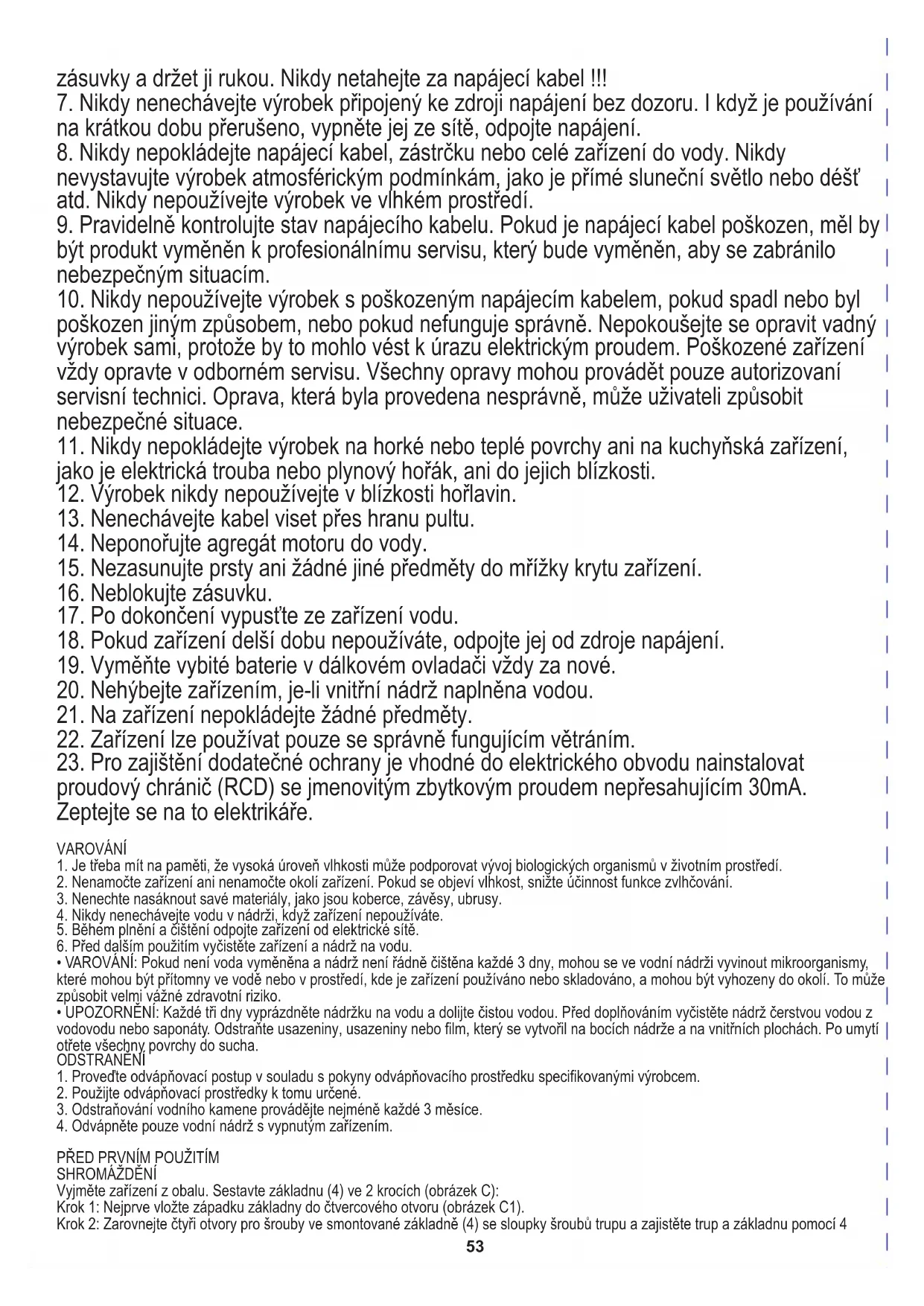

1. Nikdy nenechávejte výrobek připojený ke zdrojí napájení bez dozoru. I když je používání na krátkou dobu přerušeno, vypněte jej ze sítě, odpojte napájení.
2. Nikdy nepokládejte napájecí kabel, zástrčku nebo celé zařízení do vody. Nikdy nevystavujte výrobek atmosférickým podmínkám, jako je přímé sluneční světlo nebo déšť atd. Nikdy nepoužívejte výrobek ve vlhkém prostředí.
3. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by být produkt vyměněn k profesionálnímu servisu, který bude vyměněn, aby se zabránilo nebezpečným situacím.
4. Nikdy nepoužívejte výrobek s poškozeným napájecím kabelem, pokud spadl nebo byl poškozen jiným způsobem, nebo pokud nefunguje správně. Nepokoušejte se opravit vadný výrobek sami, protože by to mohlo vést k úrazu elektrickým proudem. Poškozené zařízení vždy opravte v odborném servisu. Všechny opravy mohou provádět pouze autorizovaní servisní technici. Oprava, která byla provedena nesprávně, může uživateli způsobit nebezpečné situace.
5. Nikdy nepokládejte výrobek na horké nebo teplé povrchy ani na kuchyňská zařízení, jako je elektrická trouba nebo plynový hořák, ani do jejich blízkosti.
6. Výrobek nikdy nepoužívejte v blízkosti hořlavin.
7. Nenechávejte kabel viset přes hranu pultu.
8. Neponořujte agregát motoru do vody.
9. Nezasunujte prsty ani žádné jiné předměty do mřížky krytu zařízení.
10. Neblokujte zásuvku.
11. Po dokončení vypustte ze zařízení vodu.
12. Pokud zařízení delší dobu nepoužíváte, odpojte jej od zdroje napájení.
13. Vyměňte vybité baterie v dálkovém ovladači vždy za nové.
14. Nehýbejte zařízením, je-li vnitřní nádrž naplněna vodou.
15. Na zařízení nepokládejte žádné předměty.
16. Zařízení lze používat pouze se správně fungujícím větráním.
17. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat proudový chránič (RCD) se jmenovitým zbytkovým proudem nepřesahujícím 30mA. Zeptejte se na to elektrikáře.

VAROVÁNÍ

1. Je třeba mít na paměti, že vysoká úroveň vlhkosti může podporovat vývoj biologických organismů v životním prostředí.

2. Nenamočte zařízení ani nenamočte okolí zařízení. Pokud se objeví vlhkost, snižte účinnost funkce zvlhčování.

3. Nenechte nasáknout savé materiály, jako jsou koberce, závěsy, ubrusy.

4. Nikdy nenechávejte vodu v nádrži, když zařízení nepoužíváte.

5. Běhém plnění a čištění odpojte zařízení od elektrické sítě.

6. Před dalším použitím vyčistěte zařízení a nádrž na vodu.

• VAROVANI: Pokud není voda vyměněna a nádrž není řádně čištěna každé 3 dny, mohou se ve vodní nádrži vyvinout mikroorganismy, které mohou být přítomny ve vodě nebo v prostředí, kde je zařízení používáno nebo skladováno, a mohou být vyhozeny do okolí. To může způsobit velmi vážné zdravotní riziko.

• UPOZORNĚNÍ: Každé tři dny vyprázdněte nádržku na vodu a dolijte čistou vodou. Před doplňováním vyčistěte nádrž čerstvou vodou z vodovodu nebo saponáty. Odstraňte usazeniny, usazeniny nebo film, který se vytvořil na bocích nádrže a na vnitřních plochách. Po umytí otrěte všechný povrchy do sucha.

ODSTRANENI

1. Provedte odvápňovací postup v souladu s pokyny odvápňovacího prostředku specifikovanými výrobcem.
2. Použijte odvápňovací prostředky k tomu určené.
3. Odstraňování vodního kamene provádějte nejméně každé 3 měsíce.
4. Odvápněte pouze vodní nádrž s vypnutým zařízením.

PŘED PRVNÍM POUŽITÍM

SHROMÁŽDĚNÍ

Vyjměte zařízení z obalu. Sestavte základnu (4) ve 2 krocích (obrázek C):

Krok 1: Nejprve vložte západku základny do čtvercového otvoru (obrázek C1).

Krok 2: Zarovnejte čtyři otvory pro šrouby ve smontované základně (4) se sloupky šroubů trupu a zajistěte trup a základnu pomocí 4

samořezných šroubů (obrázek C2). Současně zajistěte dva šrouby zajišťující základnu a umístěte produkt správným směrem.

POPIS PRODUKTU - TOWER AIR COOLER AD7855- obrázek A

1. Rukojeť

2. Ovládací panel

3. Výstup vzduchu

4. Základna

5. Filtr

6. Zašroubujte

7. Zakryjte sit'

8. Nádržka na vodu

9. Napájecí kabel

10. Indikátor hladiny vody

11. Čerpadlo

12. Plastové nádoby

13. Zámek nádrže na vodu

14. Dálkové ovládání

15. Závorky

Dálkové ovládání a ovládací panel - obrázek B

A - tlačítko napájení

B - tlačítko rychlosti

C - tlačítko oscilace

Tlačítko D - režim

Tlačítko E - časovač

F - tlačítko mokrého chlazení

POUŽÍVÁNÍ ZAŘÍZENÍ

Znatelné snížení teploty výstupního vzduchu nastane po vložení plastových nádob (12) připojených k produktu do nádrže na vodu (8). Plastové nádoby by měly být předem zmrazeny v mrazáku na několik hodin. Doporučuje se naplnit plastovou nádobu (12) studenou vodou z vodovodu a nepřekračovat hladinu MAX vyznačenou na plastové nádobě. Obsah plastového obalu je zakázán na jedlý. Drž se dál od dětí.

1. Umístěte jednotku na suchý, rovný povrch.

2. Otočte do vodorovné polohy zámek nádrže na vodu (13) a trochu vytáhněte nádržku na vodu (8) ze zadní části zařízení. Použijte džbán k nalití čisté, studené vody, dávejte pozor, abyste nepřekročili maximální hladinu. Můžete nalít vodu bez úplného vytažení nádrže na vodu. Chcete-li nádrž na vodu úplně vyjmout, nejprve demontujte čerpadlo (11) uvolněním dvou černých držáků (15) a nádrž na vodu (8) vytáhněte. Po nalití vody otočte zámek nádrže na vodu (13) do vodorovné polohy. Po nalití vody do nádrže na vodu zařízení nenaklánějte. Pokud je zařízení připojeno k napájecímu zdroji, nevyjímejte nádržku na vodu.

3. Připojte zástrčku ke zdroji napájení, zařízení je v pohotovostním režimu. LCD displej zobrazující okolní teplotu místnosti je osvětlen. Nyní lze k ovládání zařízení použít ovládací panel (2) nebo dálkové ovládání (14) (obrázek B).

Zapněte zařízení pomocí tlačítka napájení (A). Zařízení začne pracovat střední rýchlostí. Opětovným stisknutím tlačítka (A) jej přepnete zpět do pohotovostního režimu.

1. Tlačítko (B) umožňuje změnit rychlost ventilátoru. Lze zvolit následující rychlosti: rychlá, střední a pomalá. Příslušné ikony na panelu se rozsvítí.

2. Tlačítko mokrého chlazení (F) snižuje teplotu vzduchu spuštěním vodního čerpadla. Pokud je v nádrži na vodu POUZE voda, stiskněte tlačítko (F). Dále je připevněna sada dvou plastových nádob (12). Plastové nádoby (12) je třeba plnit studenou vodou z vodovodu a nesmí překročit maximální hladinu. Dále je vložte na několik hodin do mrazničky. Poté vložte jednu nebo obě nádoby do nádrže na vodu (8). K vyfukování vlhkého studeného vzduchu musí být zařízení naplněno vodou. Když je zařízení v provozu, pravidelně kontrolujte hladinu vody, abyste zjistili, zda je třeba vodu doplňovať. Opětovným stisknutím tlačítka (F) vypnete foukání mokrého studeného vzduchu.

3. Stisknutím tlačítka oscilace (C) spustíte oscilaci zařízení, které zajišťuje rovnoměrné rozložení proudu studeného vzduchu v rozsahu 55° ve směru vlevo a vpravo. Příslušný indikátor se rozsvítí.

4. Tlačitko TIMER (E) umožnuje programování doby provozu s 1hodinovým poklesem od 1 do 8 hodin.

5. Tlačítko MODE (D) umožňuje přepínání mezi jedním ze 3 režimů foukání: normální vítr, přirodní vítr a klidový vítr.

a) Normální režim: umožňuje uživateli ručně nastavit rychlost ventilátoru mezi vysokou, střední a nízkou. Po každém zapnutí ventilátoru se spustí provoz v normálním režimu.

b) Přírodní režim: napodobuje přirozený účinek větru opakováním sekvence otáček ventilátoru:

* Pokud zvolíte nízkou rychlost ventilátoru: ventilátor bude foukat 5 sekund při nízké rychlosti a poté se na 5 sekund vypne, tento cyklus se bude opakovat znovu a znovu.

* Pokud zvolíte střední rychlost ventilátoru: ventilátor bude foukat každou sekundu po 5 sekundách: střední, nízká, střední, zastavení, nízká, střední, nízká, zastavení a tento cyklus se bude opakovat znovu a znovu.

* Když zvolíte vysokou rychlost ventilátoru: ventilátor bude foukat každou sekundu po 5 sekundách: střední, nízká, vysoká, střední, vysoká, nízká, vysoká, zastavení a tento cyklus se bude opakovat znovu a znovu.

c) Režim spánku: byl navržen tak, aby využíval účinky režimu přírody k usínání. Postupně bude snižovat rychlost ventilátoru v krocích po 30 minutách:

* Když zvolíte nízkou rychlost ventilátoru: ventilátor poběží stejně jako nízkorychlostní režim přírody.

* Když zvolíte střední rychlost ventilátoru: ventilátor bude foukat 30 minut při střední rychlosti přirodního režimu, poté přepne do nízkootáčkového přirodního režimu.

* Když zvolíte vysokou rychlost ventilátoru: ventilátor bude foukat 30 minut při vysoké rychlosti v přírodním režimu, poté se přepne na 30 minut při střední rychlosti v přírodním režimu a poté se přepne do nízkootáčkového přírodního režimu.

POZNÁMKA: Pokud dáváte přednost stálé rychlosti ventilátoru během spánku, doporučujeme nastavit ventilátor do normálního režimu a zvolit nízkou rychlost. Pomocí funkce časovače nastavíte, aby se ventilátor po uplynutí určité doby (např. 1 hodinu po ulehnutí) vypnul.

1. Všechna tlačítka na dálkovém ovládání (14) mají stejné funkce jako tlačítka na ovládacím panelu (2). Mezi přístroj a dálkový ovladač neumistujte žádné předměty, aby byla zajištěna správná komunikáce mezi dálkovým ovladačem a zařízením. Pro spuštění dálkového ovládání (14) vytáhněte instalační fólii. Chcete-li vyměnit baterii, stiskněte uvolňovací západku na krytu dálkového ovládání. Vyměňte ji za baterii stejného typu a baterii vložte zpět v opačném pořadí.

Před zahájením čištění nebo vyprázdnění zařízení vždy odpojte zařízení ze zásuvky.

1. Očistěte měkkým suchým hadříkem. Nepoužívejte chemická rozpouštědla, protože mohou způsobit trvalé poškození nebo deformaci zařízení.
2. Pokud zařízení nebudete používat déle než tři měsíce, vyjměte baterie z dálkového ovladače.
3. Po dlouhodobém provozu bude kryt se sití (7) a filtrem (5) ucpán prachem, což výrazně ovlivní výkon chlazení zařízení. Pokud dlouho neměníte vodu, může dojít k tvorbě plísní. Doporučujeme jednou týdně vyčistit kryt sití (7) a filtrem (5). Postup čištění filtru je uveden níže:
   a) Odpojte zařízení, vyšroubujte šroub (6) zadního krytu šroubovákem a poté vyjměte kryt se sítí (7) a filtrem (5).
   b) Otřete dočista nebo pomocí vysavače. Použijte prachovku, kterou jemně opráši filtr (5). Poté opláchněte filtr (5) pod čistou vodou, abyste odstranili prach a nečistoty. Kryt se sítí (7) by se neměl třepat rukama, aby nedošlo k deformaci sitě.
   c) Vratte filtr (5) a kryt se sití (7) zpět na místo a utáhněte šrouby.
   d) Před opětovným zapnutím zkontrolujte, zda jsou nádržka na vodu (8), filtr (5) a kryt se sítí (7) vyměněny ve správné poloze. Před sezónním uskladněním zajistěte, aby všechny části byly suché spuštěním režimu ventilátoru po dobu 2 hodin nebo kratší, pokud je filtr (5) zcela suchý.
4. Před sezónním uskladněním vypustěte vodu vyjmutím nádrže na vodu (kapitola Používání zařízení - bod 2). K čištění nádrže na vodu použijte jemné mýdlo a vodu. Poté zařízení a nádrž na vodu úplně osušte, aby nedošlo k poškození vlhkostí.
5. Před uskladněním vypustte vodu z plastových nádob (12).
6. Zakryjte zařízeni plastovým sáčkem, abyste chránili prach, a naviňte napájecí kabel. Skladujte na suchém mistě mimo přímé sluneční světlo.

TECHNICKÁ DATA:

Napájení 220-240 V \~ 50 Hz

Příkon: 60 W.

Max. Výkon: 320 W.

Objem nádrže: 2 litry

Spotřeba vody: 300 ml / hod

Objem vzduchu: 800 m3 / h

Rozměry produktu: 30 x 30 x 108 cm

Ochrana životního prostředí. Kartón odevzdejte do sběru. Polyetylénové sáčky (PE) vyhazujte do kontejneru na plasty. Vysloužilý přístroj odevzdejte do příslušného sběrného dvoru, protože některé části zařízení mohou představovat pro životní prostředí nebezpečí. Elektrický přístroj odevzdejte tak, aby se omezilo jeho opětovné používání. Pokud jsou v přístroji baterie, vyjměte je a odevzdejte do příslušného sběrného místa zvlášť. Přístroj nevyhazujte do popelnic ani kontejneru na směsný odpad!!
