Tipo de produto	Ventilador de torre
Marca	Adler
Modelo	AD 7857
Alimentação	220-240 V ~ 50/60 Hz
Potência nominal	50 W
Potência máxima	100 W
Número de velocidades	3 (baixa, média, alta)
Modos de funcionamento	Normal, Natural, Sono
Oscilação	Sim, com botão dedicado
Temporizador	Até 12 horas, ajustável em incrementos de 1 hora
Controle remoto	Sim, com pilha botão (CR2025 ou equivalente)
Display	LED com indicadores de velocidade, modo, oscilação, temporizador e temperatura ambiente
Montagem	Base em duas partes a fixar com porca sob o corpo
Limpeza	Limpar o corpo com pano úmido; grade traseira removível para limpeza do rotor
Manutenção	Desligar antes da limpeza; não mergulhar; substituir a pilha do controle remoto se necessário
Segurança	Não usar perto de água, materiais inflamáveis; não deixar sem supervisão; usar em superfície estável
Uso previsto	Doméstico, em interior, no chão
Peças de reposição	Grade traseira, controle remoto, pilha
Garantia	Condições de garantia alteradas em caso de uso comercial

Perguntas frequentes - AD 7857 ADLER

Como montar a base do ventilador AD 7857 ?

Vire o corpo principal e as duas partes da base. Solte a porca da base, fixe uma metade certificando-se de que o cabo saia pelo furo central, depois encaixe a outra metade. Aperte firmemente a porca e guie o cabo pelos recortes sob a base.

Como ligar e desligar o ventilador ?

Pressione o botão de alimentação (A) no painel de controle ou no controle remoto para ligar ou desligar o aparelho. Um bipe sonoro confirma cada pressão.

Como ajustar a velocidade do ventilador ?

Pressione várias vezes o botão de controle de velocidade (C) para escolher entre baixa, média ou alta velocidade. O indicador G acende no display.

Quais são os modos de funcionamento disponíveis ?

Três modos: Normal (velocidade constante), Natural (simula o vento natural com ciclos liga/desliga) e Sono (modo suave com mudança automática de velocidade).
Pressione o botão Modo (D) para selecioná-los.

Como usar a oscilação ?

Pressione o botão de oscilação (B) para ativar a rotação automática do ventilador. Pressione novamente para parar a oscilação na direção desejada. O indicador F acende.

Como ajustar o temporizador ?

Pressione o botão Temporizador (E) várias vezes para aumentar o tempo em incrementos de uma hora, até 12 horas. O aparelho desligará automaticamente após esse período. O indicador J exibe o tempo restante.

Como limpar o ventilador ?

Desligue o aparelho. Limpe o corpo com um pano úmido. Para limpar a grade traseira, desaperte o parafuso na parte traseira, remova a grade e limpe o rotor com uma escova seca. Monte na ordem inversa.

Como substituir a pilha do controle remoto ?

Empurre a lingueta de travamento para o lado e remova o suporte da pilha. Substitua a pilha antiga por uma nova do mesmo tipo (CR2025 ou equivalente) respeitando a polaridade. Reinsira o suporte.

O que fazer se o controle remoto não funcionar ?

Verifique a pilha e substitua-a se necessário. Direcione o controle remoto para o receptor na parte superior do aparelho. Certifique-se de que nenhum obstáculo bloqueie o sinal.

Quais são as precauções de segurança importantes ?

Não mergulhe o aparelho, não o use perto de água ou materiais inflamáveis, não deixe sem supervisão, desligue antes da limpeza e use em uma superfície estável. Crianças menores de 8 anos não devem limpar ou fazer manutenção do aparelho.

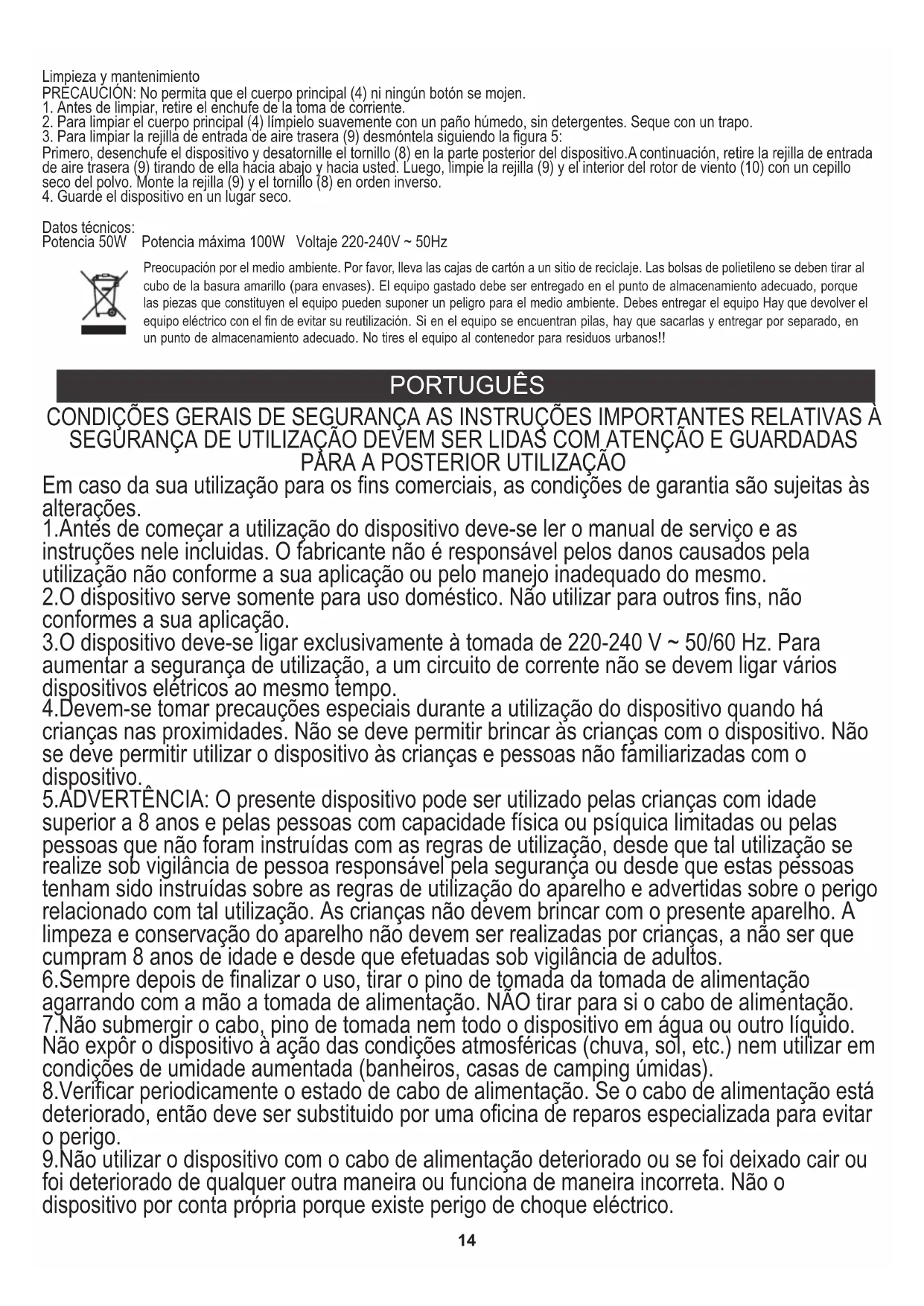

MANUAL DE UTILIZADOR AD 7857 ADLER

Em caso de utilização para fins comerciais, as condições de garantia estão sujeitas a alterações.

1. Antes de iniciar a utilização do dispositivo, deve-se ler o manual de serviço e as instruções nele incluídas. O fabricante não é responsável pelos danos causados pela utilização não conforme a sua aplicação ou pelo manejo inadequado do mesmo.
2. O dispositivo serve apenas para uso doméstico. Não o utilize para outros fins, não conformes à sua aplicação.
3. O dispositivo deve-se ligar exclusivamente a uma tomada de 220-240 V ~ 50/60 Hz. Para aumentar a segurança de utilização, não se devem ligar vários dispositivos elétricos ao mesmo tempo a um circuito de corrente.
4. Devem-se tomar precauções especiais durante a utilização do dispositivo quando há crianças nas proximidades. Não se deve permitir que as crianças brinquem com o dispositivo. Não se deve permitir que crianças e pessoas não familiarizadas com o dispositivo o utilizem. 5. ADVERTÊNCIA: O presente dispositivo pode ser utilizado por crianças com idade superior a 8 anos e por pessoas com capacidade física ou psíquica limitadas ou por pessoas que não foram instruídas sobre as regras de utilização, desde que tal utilização se realize sob vigilância de pessoas responsáveis pela segurança ou desde que estas pessoas tenham sido instruídas sobre as regras de utilização do aparelho e advertidas sobre o perigo relacionado com tal utilização. As crianças não devem brincar com o presente aparelho. A limpeza e conservação do aparelho não devem ser realizadas por crianças, a não ser que tenham mais de 8 anos de idade e desde que efetuadas sob vigilância de adultos.
5. Sempre depois de finalizar o uso, tirar o pino da tomada da alimentação, agarrando com a mão a tomada de alimentação. Não puxar pelo cabo de alimentação.
6. Não submergir o cabo, o pino da tomada ou todo o dispositivo em água ou outros líquidos. Não expor o dispositivo à ação das condições atmosféricas (chuva, sol, etc.) nem utilizá-lo em condições de umidade elevada (banheiros, casas de camping úmidas).
7. Verificar periodicamente o estado do cabo de alimentação. Se o cabo de alimentação estiver deteriorado, então deve ser substituído por uma oficina de reparos especializada para evitar o perigo.
8. Não utilize o dispositivo com o cabo de alimentação deteriorado ou se foi deixado cair ou foi deteriorado de qualquer outra maneira ou funciona de maneira incorreta. Não repare o dispositivo por conta própria porque existe perigo de choque elétrico.

O dispositivo deteriorado deve-se levar ao ponto de serviço técnico adequado para levar a cabo a verificação ou reparação. Todo tipo de reparações podem ser levadas a cabo somente pelos pontos de serviço técnico autorizados. A reparação realizada de maneira incorreta pode ser causa de grave perigo para o usuário.

1. O dispositivo deve ser colocado numa superfície fria, estável, plana, longe de aparelhos de cozinha que se esquentam como: cozinha elétrica, queimador a gás, etc.
2. Não utilize o dispositivo perto de materiais inflamáveis.
3. O cabo de alimentação não pode pender da borda da mesa ou tocar superfícies quentes.
4. Não deixar sem supervisão o dispositivo ligado à tomada.
5. Para garantir a proteção adicional, recomenda-se instalar no circuito elétrico um disjuntor diferencial (RCD) destinado à corrente nominal inferior a 30 mA. Neste âmbito é recomendável perguntar a um eletricista.
6. Não se pode deixar que o motor do aparelho fique molhado.
7. Usar apenas as peças de montagem fornecidas com o ventilador.
8. O aparelho deve ser ligado antes de completamente montado. O aparelho montado parcialmente não garante um uso seguro e um funcionamento correto.
9. O ventilador deve ser colocado afastado de cortinas e outros objetos que podem ser apanhados pelo aparelho em operação.
10. Não se pode colocar qualquer objeto na proteção do ventilador. Tal ação pode levar a lesões corporais ou à danificação do aparelho.

DESCRIÇÃO DO PRODUTO: TOWER FAN AD7857 - veja as figuras 1 e 5

1. Base frontal 2. Base traseira
2. Porca de base 4. Corpo principal
3. Visor LED do painel de controle 6. Painel de controle
4. Controle remoto 8. Parafuso na parte traseira
5. Grade de entrada de ar traseira 10. Rotor do vento

A. Botão liga / desliga B. Botão de oscilação C. Botão de controle de velocidade D. Botão de modo E. Botão do temporizador F. Indicador da função de oscilação G. Indicador de velocidade escolhido H. Indicador de estilo / modo escolhido H1. Indicador de modo normal H2. Indicador de modo natural H3. Indicador do modo de suspensão J. Indicador da temperatura ambiente / indicador do temporizador

Montagem

1. A base do ventilador de torre consiste em duas partes (1, 2), que se encaixam ao redor do corpo principal (4) do ventilador. 2. Vire o corpo principal (4) do dispositivo e as duas partes da base (1 + 2) de cabeça para baixo. 3. Desaperte a porca da base (3) para poder fixar a base (1 + 2), conforme ilustrado na figura 1. 4. Fixe uma metade da base, certificando-se de que o cabo de alimentação saia pelo orifício central na base e, em seguida, encaixe a outra metade. Fixe a base (1 + 2) com a porca da base (3), aparafusando bem. 5. Existem dois conjuntos de recortes por baixo da base para o cabo de alimentação. Guie o cabo suavemente para fora da base através de um conjunto de recortes. 6. Vire o dispositivo da maneira correta para cima e coloque-o sobre uma superfície plana e seca.

Operação

1. Coloque o ventilador de torre em uma superfície interna nivelada e seca, onde ele não vire durante o uso. Ele é projetado para uso no solo. Insira o plugue de alimentação em uma tomada elétrica separada. Não use mais de um aparelho elétrico ao mesmo tempo na mesma tomada. 2. Para sua conveniência, os botões no painel de controle (6) na parte superior do dispositivo operam as mesmas funções do controle remoto (7). Cada pressão de um botão será reconhecida com um som de bipe. 3. Pressione o botão liga/desliga (A) para ligar o dispositivo. Ele começará a operar nas configurações padrão: baixa velocidade e modo normal. Pressione o botão liga/desliga (A) novamente para desligar o dispositivo. 4. Pressione o botão de controle de velocidade (C) repetidamente para selecionar a velocidade desejada do ventilador entre as três opções disponíveis: velocidade baixa, média ou alta. O indicador G acenderá no visor do painel de controle (5) para indicar a velocidade do ventilador escolhida. 5. Pressione o botão de modo (D) repetidamente para selecionar o estilo desejado de fluxo do ventilador denominado modo. Para sua escolha estão disponíveis 3 modos: * NORMAL - o ventilador opera a uma velocidade constante escolhida entre: baixa, média ou alta, o indicador H1 acenderá no visor do painel de controle (5). * NATURAL - o ventilador simula o modo de vento natural ligando e desligando, como na natureza: Em baixa velocidade: o dispositivo está em funcionamento por 6 segundos e para por 2 segundos, e esses ciclos se repetem o tempo todo. Na velocidade média: velocidade média → operação interrompida → velocidade baixa → velocidade média → velocidade baixa → operação interrompida → velocidade média → velocidade baixa..., e tais ciclos se repetem o tempo todo. Cada velocidade o tempo de

Em alta velocidade: alta velocidade → baixa velocidade → alta velocidade → operação interrompida → velocidade média → baixa velocidade → alta velocidade → velocidade média ..., e tais ciclos se repetem o tempo todo. Cada velocidade o tempo de trabalho é de 6 segundos e para 2 segundos.

O indicador H2 acenderá no visor do painel de controle (5).

• SLEEP - o ventilador simula o modo de vento suave, adequado para o tempo de descanso.

Em baixa rotação: sem alterações de velocidade, trabalhando sempre em baixa rotação.

Em velocidade média: velocidade média trabalhando 30 minutos e passa para velocidade baixa para trabalho sempre em velocidade baixa.

Em alta velocidade: alta velocidade trabalhando 30 minutos, passa para velocidade média para o trabalho de 30 minutos, e depois passando para velocidade baixa para trabalhar sempre em baixa velocidade.

O indicador H3 acenderá no visor do painel de controle (5). Todos os indicadores serão desligados no visor após alguns segundos.

1. Pressione o botão de oscilação (B) para ativar a função de oscilação para distribuição generalizada do fluxo de ar. O indicador (F) acenderá no visor do painel de controle (5). Quando o dispositivo está definido para oscilar, pressione este botão novamente para parar a oscilação quando o fluxo de ar estiver na direção desejada.
2. Pressione o botão do temporizador (E) para definir a função do temporizador, o dispositivo desligará automaticamente após um tempo definido. Cada pressão repetida do botão do temporizador (E) aumenta o tempo definido em uma hora, até o máximo de 12 horas. O indicador (J) acenderá no visor do painel de controle (5) para mostrar o tempo desejado de operação antes do desligamento automático. Quando a função de temporizador não está configurada, o indicador (J) assume a temperatura ambiente atual no visor LED (5).

OBSERVAÇÃO: Manuseie o controle remoto (7) com cuidado, não o deixe cair nem o atire. Para obter a melhor recepção de sinal, aponte o controle remoto (7) em direção ao receptor de sinal na parte superior do dispositivo. Certifique-se de que não está obstruindo o caminho do sinal.

Substituição da bateria

Se a bateria do controle remoto (7) precisar ser substituída, substitua-a da seguinte forma: empurre a guia de travamento para um lado e puxe o suporte da bateria, conforme ilustrado na figura 2. Remova a bateria velha do controle remoto (7) e insira uma nova do mesmo tipo, observando a polaridade da bateria. Empurre o suporte da bateria com a bateria de volta para o controle remoto (7).

Limpeza e manutenção

CUIDADO: Não permita que o corpo principal (4) ou qualquer botão fique molhado. 1. Antes de limpar, remova o plugue da tomada elétrica. 2. Para limpar o corpo principal (4), limpe-o suavemente com um pano úmido, sem detergentes. Limpe a seco. 3. Para limpar a grade de entrada de ar traseira (9), desmonte-a seguindo a figura 5: Primeiro, desconecte o dispositivo e desparafuse o parafuso (8) na parte traseira do dispositivo. Em seguida, retire a grade de entrada de ar traseira (9) puxando-a para baixo e na sua direção. Em seguida, limpe a grade (9) e o interior do rotor eólico (10) com uma escova seca para tirar o pó. Monte a grade (9) e o parafuso (8) na ordem inversa. 4. Guarde o dispositivo em um local seco.

Dados Técnicos:

Potência 50W Potência Máxima 100W Tensão 220-240V ~ 50Hz

Proteção do meio ambiente. Rogamos, as embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contentores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contentores para resíduos municipais!!
