AD 7857 - Ventilator ADLER - Kostenlose Bedienungsanleitung

Produkttyp	Turmventilator
Marke	Adler
Modell	AD 7857
Stromversorgung	220-240 V ~ 50/60 Hz
Nennleistung	50 W
Maximale Leistung	100 W
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Betriebsarten	Normal, Natur, Schlaf
Oszillation	Ja, mit eigener Taste
Timer	Bis zu 12 Stunden, einstellbar in 1-Stunden-Schritten
Fernbedienung	Ja, mit Knopfzelle (CR2025 oder gleichwertig)
Display	LED mit Anzeigen für Geschwindigkeit, Modus, Oszillation, Timer und Raumtemperatur
Montage	Zweiteiliger Sockel, mit Mutter unter dem Gehäuse zu befestigen
Reinigung	Gehäuse mit feuchtem Tuch abwischen; hinteres Gitter abnehmbar für Reinigung des Rotors
Wartung	Vor der Reinigung vom Netz trennen; nicht eintauchen; Batterie der Fernbedienung bei Bedarf ersetzen
Sicherheit	Nicht in der Nähe von Wasser, brennbaren Materialien verwenden; nicht unbeaufsichtigt lassen; auf stabiler Oberfläche verwenden
Verwendungszweck	Haushalt, innen, auf dem Boden
Ersatzteile	Hinteres Gitter, Fernbedienung, Batterie
Garantie	Garantiebedingungen bei gewerblicher Nutzung geändert

Häufig gestellte Fragen - AD 7857 ADLER

Wie montiere ich den Sockel des Ventilators AD 7857?

Drehen Sie das Hauptgehäuse und die beiden Sockelteile um. Lösen Sie die Sockelmutter, befestigen Sie eine Hälfte, achten Sie darauf, dass das Kabel durch die mittlere Öffnung verläuft, und rasten Sie die andere Hälfte ein. Ziehen Sie die Mutter fest und führen Sie das Kabel durch die Aussparungen unter dem Sockel.

Wie schalte ich den Ventilator ein und aus?

Drücken Sie die Einschalttaste (A) auf dem Bedienfeld oder der Fernbedienung, um das Gerät ein- oder auszuschalten. Ein Signalton bestätigt jeden Tastendruck.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Drücken Sie mehrmals die Geschwindigkeitssteuerungstaste (C), um zwischen niedriger, mittlerer oder hoher Geschwindigkeit zu wählen. Die Anzeige G leuchtet auf dem Bildschirm auf.

Welche Betriebsarten sind verfügbar?

Drei Modi: Normal (konstante Geschwindigkeit), Natur (simuliert natürlichen Wind mit Ein-/Aus-Zyklen) und Schlaf (sanfter Modus mit automatischem Geschwindigkeitswechsel).
Drücken Sie die Modustaste (D), um sie auszuwählen.

Wie verwende ich die Oszillation?

Drücken Sie die Oszillationstaste (B), um die automatische Drehung des Ventilators zu aktivieren. Drücken Sie erneut, um die Oszillation in der gewünschten Richtung zu stoppen. Die Anzeige F leuchtet auf.

Wie stelle ich den Timer ein?

Drücken Sie die Timertaste (E) wiederholt, um die Zeit in 1-Stunden-Schritten bis zu 12 Stunden zu erhöhen. Das Gerät schaltet sich nach dieser Zeit automatisch aus. Die Anzeige J zeigt die verbleibende Zeit an.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Wischen Sie das Gehäuse mit einem feuchten Tuch ab. Um das hintere Gitter zu reinigen, schrauben Sie die Schraube auf der Rückseite heraus, entfernen Sie das Gitter und reinigen Sie den Rotor mit einer trockenen Bürste. Montieren Sie in umgekehrter Reihenfolge.

Wie wechsle ich die Batterie der Fernbedienung?

Drücken Sie die Verriegelungslasche zur Seite und ziehen Sie den Batteriehalter heraus. Ersetzen Sie die alte Batterie durch eine neue desselben Typs (CR2025 oder gleichwertig) unter Beachtung der Polarität. Setzen Sie den Halter wieder ein.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterie und ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung auf den Empfänger oben am Gerät. Stellen Sie sicher, dass kein Hindernis das Signal blockiert.

Welche wichtigen Sicherheitshinweise gibt es?

Tauchen Sie das Gerät nicht in Wasser, verwenden Sie es nicht in der Nähe von Wasser oder brennbaren Materialien, lassen Sie es nicht unbeaufsichtigt, ziehen Sie vor der Reinigung den Stecker und verwenden Sie es auf einer stabilen Oberfläche. Kinder unter 8 Jahren sollten das Gerät nicht reinigen oder warten.

BEDIENUNGSANLEITUNG AD 7857 ADLER

(GB) Benutzerhandbuch - 5 (D) Bedienungsanleitung - 7

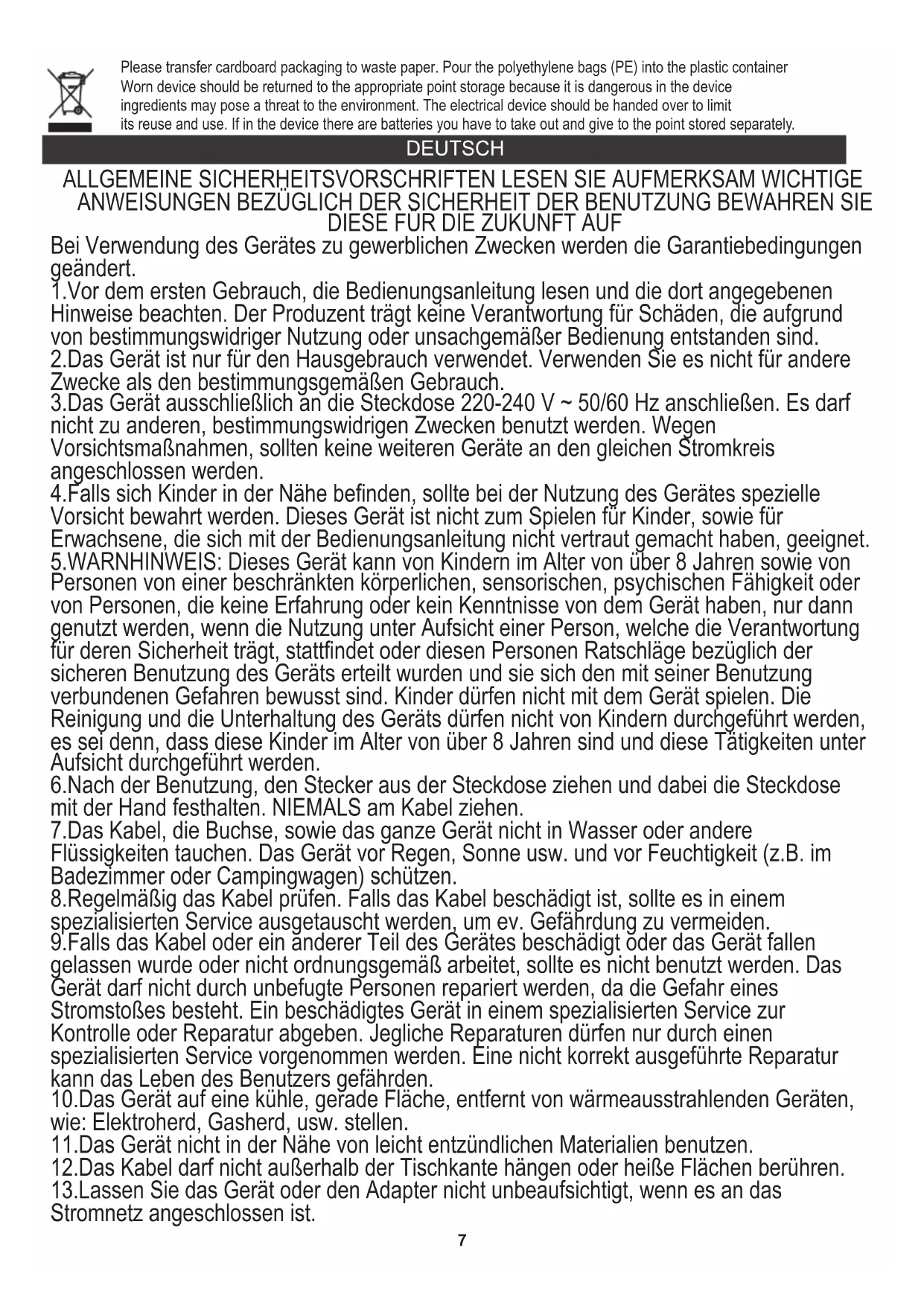

ALLGEMEINE SICHERHEITSHINWEISE LESEN SIE AUFMERKSAM WICHTIGE

ANWEISUNGEN ZUR SICHERHEIT DER BENUTZUNG BEWAHREN SIE

DIESE FÜR DIE ZUKUNFT AUF

Bei Verwendung des Gerätes zu gewerblichen Zwecken werden die Garantiebedingungen geändert.

1. Vor dem ersten Gebrauch die Bedienungsanleitung lesen und die darin angegebenen Hinweise beachten. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch bestimmungswidrige Nutzung oder unsachgemäße Bedienung entstanden sind. 2. Das Gerät ist nur für den Hausgebrauch bestimmt. Verwenden Sie es nicht für andere als den bestimmungsgemäßen Zweck. 3. Das Gerät nur an eine Steckdose mit 220-240 V ~ 50/60 Hz anschließen. Es darf nicht für andere, bestimmungswidrige Zwecke verwendet werden. Aus Sicherheitsgründen sollten keine weiteren Geräte an denselben Stromkreis angeschlossen werden. 4. Wenn sich Kinder in der Nähe aufhalten, ist bei der Benutzung des Geräts besondere Vorsicht geboten. Dieses Gerät ist nicht zum Spielen für Kinder sowie für Erwachsene geeignet, die sich mit der Bedienungsanleitung nicht vertraut gemacht haben. 5. WARNUNG: Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung oder Kenntnisse im Umgang mit dem Gerät nur dann verwendet werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt. 6. Nach dem Gebrauch den Stecker aus der Steckdose ziehen und dabei die Steckdose mit der Hand festhalten. NIEMALS am Kabel ziehen. 7. Das Kabel, den Stecker sowie das gesamte Gerät nicht in Wasser oder andere Flüssigkeiten tauchen. Das Gerät vor Regen, Sonne usw. und vor Feuchtigkeit (z. B. im Badezimmer oder Wohnwagen) schützen. 8. Das Kabel regelmäßig prüfen. Falls das Kabel beschädigt ist, sollte es in einem Fachgeschäft ausgetauscht werden, um mögliche Gefahren zu vermeiden. 9. Falls das Kabel oder ein anderer Teil des Geräts beschädigt ist, das Gerät heruntergefallen ist oder nicht ordnungsgemäß funktioniert, sollte es nicht verwendet werden. Das Gerät darf nicht von unbefugten Personen repariert werden, da die Gefahr eines Stromschlags besteht. Ein beschädigtes Gerät zur Kontrolle oder Reparatur in ein Fachgeschäft bringen. Reparaturen dürfen nur von einem Fachbetrieb durchgeführt werden. Eine nicht fachgerecht ausgeführte Reparatur kann das Leben des Benutzers gefährden. 10. Das Gerät auf eine kühle, ebene Fläche stellen, entfernt von wärmeabgebenden Geräten wie Elektroherd, Gasherd usw. 11. Das Gerät nicht in der Nähe von leicht entzündlichen Materialien verwenden. 12. Das Kabel darf nicht über die Tischkante hängen oder heiße Oberflächen berühren. 13. Lassen Sie das Gerät oder den Adapter nicht unbeaufsichtigt, wenn es an das Stromnetz angeschlossen ist.

1. Es wird empfohlen, für zusätzlichen Schutz einen Fehlerstromschutzschalter (RCD) mit einem Bemessungsdifferenzstrom von nicht mehr als 30 mA zu installieren. Wenden Sie sich in diesem Bereich an einen Fachelektriker.
2. Schützen Sie den Motorteil des Gerätes vor dem Eintauchen in Wasser.
3. Verwenden Sie nur die im Lieferumfang enthaltenen Original-Montageteile.
4. Schalten Sie das Gerät erst nach vollständiger Montage ein. Ein teilweise montiertes und in Betrieb genommenes Gerät kann keine sichere Nutzung und kein ordnungsgemäßes Funktionieren gewährleisten.
5. Stellen Sie den Ventilator fern von Vorhängen, Gardinen oder anderen Gegenständen auf, die vom arbeitenden Ventilator angesaugt werden könnten.
6. Legen Sie keine Gegenstände in die Abdeckung des Ventilators. Andernfalls kann es zu Verletzungen oder Beschädigungen des Gerätes kommen.

PRODUKTBESCHREIBUNG: TOWER FAN AD7857 - siehe Abbildungen 1 und 5

1. Vordere Basis 2. Hintere Basis 3. Basismutter 4. Hauptkörper 5. Bedienfeld LED-Anzeige 6. Bedienfeld 7. Fernbedienung 8. Schraube an der Rückseite 9. Hinteres Lufteinlassgitter 10. Windrotor

Bedienfeld und Fernbedienung - siehe Abbildungen 3 und 4

A. Netzschalter B. Oszillationstaste C. Taste zur Geschwindigkeitsregelung D. Taste Modus E. Timer-Taste F. Oszillationsfunktionsanzeige G. Anzeige der gewählten Geschwindigkeit H. Anzeige des gewählten Stils/Modus H1. Normalmodus-Anzeige H2. Natural-Modus-Anzeige H3. Schlafmodus-Anzeige J. Raumtemperatur-Anzeige / Timer-Anzeige

Montage

1. Die Basis des Turmventilators besteht aus zwei Teilen (1, 2), die um den Hauptkörper (4) des Ventilators passen.

2. Drehen Sie den Hauptkörper (4) des Gerätes und die beiden Teile des Sockels (1 + 2) auf den Kopf.

3. Lösen Sie die Sockelmutter (3), damit Sie den Sockel (1 + 2) befestigen können, wie in Abbildung 1 dargestellt.

1. Befestigen Sie eine Hälfte des Sockels und stellen Sie sicher, dass das Netzkabel durch das mittlere Loch im Sockel herausgeführt wird, und rasten Sie dann die andere Hälfte ein. Sockel (1 + 2) mit Sockelmutter (3) sichern und festschrauben.
2. Unter der Basis befinden sich zwei Sätze von Aussparungen für das Netzkabel. Führen Sie das Kabel vorsichtig durch einen Satz Aussparungen aus der Basis heraus.

6. Drehen Sie das Gerät richtig nach oben und stellen Sie es auf eine ebene und trockene Oberfläche.

Betrieb

1. Stellen Sie den Turmventilator auf eine trockene, ebene Innenfläche, wo er während des Gebrauchs nicht umkippt. Es ist für den Bodengebrauch konzipiert. Stecken Sie den Netzstecker in eine separate Steckdose. Verwenden Sie nicht mehr als ein Elektrogerät gleichzeitig an derselben Steckdose.

1. Zu Ihrer Bequemlichkeit haben die Tasten auf dem Bedienfeld (6) auf der Oberseite des Geräts dieselben Funktionen wie die Fernbedienung (7). Jeder Tastendruck wird mit einem Piepton quittiert.

3. Drücken Sie den Netzschalter (A), um das Gerät einzuschalten. Es bläst Luft mit den Standardeinstellungen: niedrige Geschwindigkeit und normaler Modus. Drücken Sie die Power-Taste (A) erneut, um das Gerät auszuschalten.

4. Drücken Sie wiederholt die Geschwindigkeitstaste (C), um die gewünschte Luftgeschwindigkeit aus drei verfügbaren Optionen auszuwählen: niedrige oder mittlere oder schnelle Geschwindigkeit. Die Anzeige G leuchtet auf dem Bedienfelddisplay (5) auf und zeigt die gewählte Luftgeschwindigkeit an.

5. Drücken Sie die Modustaste (D) wiederholt, um den gewünschten Modus des Lüfterstroms auszuwählen. Zur Auswahl stehen 3 Modi:

• NORMAL - Ventilator läuft mit einer konstanten Geschwindigkeit, gewählt zwischen: niedrig oder mittel oder hoch, die Anzeige H1 leuchtet auf dem Display des Bedienfelds (5).

* NATURAL - Ventilator simuliert einen natürlichen Windmodus durch Ein- und Ausschalten, wie in der Natur:

Bei niedriger Geschwindigkeit: Das Gerät arbeitet 6 Sekunden und stoppt für 2 Sekunden und solche Zyklen wiederholen sich die ganze Zeit.

Bei mittlerer Geschwindigkeit: mittlere Geschwindigkeit → gestoppter Betrieb → niedrige Geschwindigkeit → mittlere Geschwindigkeit

→ niedrige Geschwindigkeit → gestoppter Betrieb → mittlere Geschwindigkeit → niedrige Geschwindigkeit ..., und solche Zyklen wiederholen sich die ganze Zeit. Bei jeder Geschwindigkeit beträgt die Arbeitszeit 6 Sekunden und stoppt 2 Sekunden.

Bei hoher Geschwindigkeit: hohe Geschwindigkeit → niedrige Geschwindigkeit → hohe Geschwindigkeit → gestoppter Betrieb → mittlere Geschwindigkeit → niedrige Geschwindigkeit → hohe Geschwindigkeit → mittlere Geschwindigkeit ..., und solche Zyklen wiederholen sich ständig. Bei jeder Geschwindigkeit beträgt die Arbeitszeit 6 Sekunden und stoppt 2 Sekunden.

Die Anzeige H2 leuchtet auf dem Bedienfelddisplay (5).

• SLEEP - Lüfter simuliert sanften Windmodus, geeignet für Ruhezeiten.

Bei niedriger Geschwindigkeit: keine Geschwindigkeitsänderungen, immer mit niedriger Geschwindigkeit arbeiten.

Bei mittlerer Geschwindigkeit: 30 Minuten mit mittlerer Geschwindigkeit arbeiten und auf niedrige Geschwindigkeit herunterschalten, um immer mit niedriger Geschwindigkeit zu arbeiten.

Bei hoher Geschwindigkeit: hohe Geschwindigkeit 30 Minuten arbeiten und auf mittlere Geschwindigkeit reduzieren, um auch 30

Minuten zu arbeiten, und dann auf niedrige Geschwindigkeit drehen, um immer mit niedriger Geschwindigkeit zu arbeiten.

Die Anzeige H3 leuchtet auf dem Bedienfelddisplay (5). Alle anderen Anzeigen im Display erlöschen nach einigen Sekunden.

6. Drücken Sie die Oszillationstaste (B), um die Oszillationsfunktion für eine großflächige Luftstromverteilung zu aktivieren. Die Anzeige (F) leuchtet auf dem Bedienfelddisplay (5). Wenn das Gerät auf Oszillation eingestellt ist, drücken Sie diese Taste erneut, um die Oszillation zu stoppen, wenn der Luftstrom in die gewünschte Richtung geht. 7. Drücken Sie die Timer-Taste (E), um die Timer-Funktion einzustellen, das Gerät schaltet sich nach einer eingestellten Zeit automatisch aus. Jedes wiederholte Drücken der Timer-Taste (E) erhöht die eingestellte Zeit um eine Stunde bis max. 12 Stunden. Die Anzeige (J) leuchtet auf dem Bedienfelddisplay (5) auf, um die gewünschte Betriebszeit vor der automatischen Abschaltung anzuzeigen. Wenn die Timerfunktion nicht eingerichtet ist, zeigt die Anzeige (J) die aktuelle Umgebungstemperatur auf dem LED-Display (5) an. ANMERKUNG: Gehen Sie vorsichtig mit der Fernbedienung (7) um, lassen Sie sie nicht fallen oder werfen. Für den besten Signalempfang richten Sie die Fernbedienung (7) auf den Signalempfänger oben am Gerät. Stellen Sie sicher, dass der Signalweg durch nichts behindert wird.

Batterieersatz

Falls die Batterie in der Fernbedienung (7) ausgetauscht werden muss, ersetzen Sie diese bitte wie folgt: Schieben Sie die Verriegelungslasche zur Seite und ziehen Sie den Batteriehalter heraus, wie in Abbildung 2 dargestellt. Entfernen Sie die alte Batterie aus der Fernbedienung (7) und legen Sie ein neues des gleichen Typs ein, achten Sie dabei auf die Polarität der Batterie. Schieben Sie den Batteriehalter mit der Batterie wieder in die Fernbedienung (7).

Reinigung und Instandhaltung

VORSICHT: Achten Sie darauf, dass das Hauptgehäuse (4) oder die Tasten nicht nass werden.

1. Ziehen Sie vor der Reinigung den Stecker aus der Steckdose.
2. Um das Hauptgehäuse (4) zu reinigen, wischen Sie es vorsichtig mit einem feuchten Tuch ohne Reinigungsmittel ab. Trocken wischen.
3. Um das hintere Lufteinlassgitter (9) zu reinigen, zerlegen Sie es wie in Abbildung 5 beschrieben: Ziehen Sie zuerst das Gerät aus der Steckdose und schrauben Sie die Schraube (8) an der Rückseite des Geräts heraus. Nehmen Sie als nächstes das hintere Lufteinlassgitter (9) ab, indem Sie es nach unten und zu sich hin ziehen. Reinigen Sie dann das Gitter (9) und den inneren Windrotor (10) mit einer trockenen Bürste von Staub. Gitter (9) und Schraube (8) in umgekehrter Reihenfolge montieren.
4. Lagern Sie das Gerät an einem trockenen Ort.

Technische Daten:

Leistung 50W Max. Leistung 100W Spannung 220-240V~ 50Hz

Den Pappkarton im Altpapier entsorgen. Polyethylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollen diese herausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll geworfen werden!!
