NÁVOD NA OBSLUHU AD 7857 ADLER

Chraňte motorovou část jednotky před ponořením do vody. Tehnični podatki: Moč 50W Največja moč 100W Napetost 220-240V ~ 50Hz Starostlivosť o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast. Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie. Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho ďalšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad!42

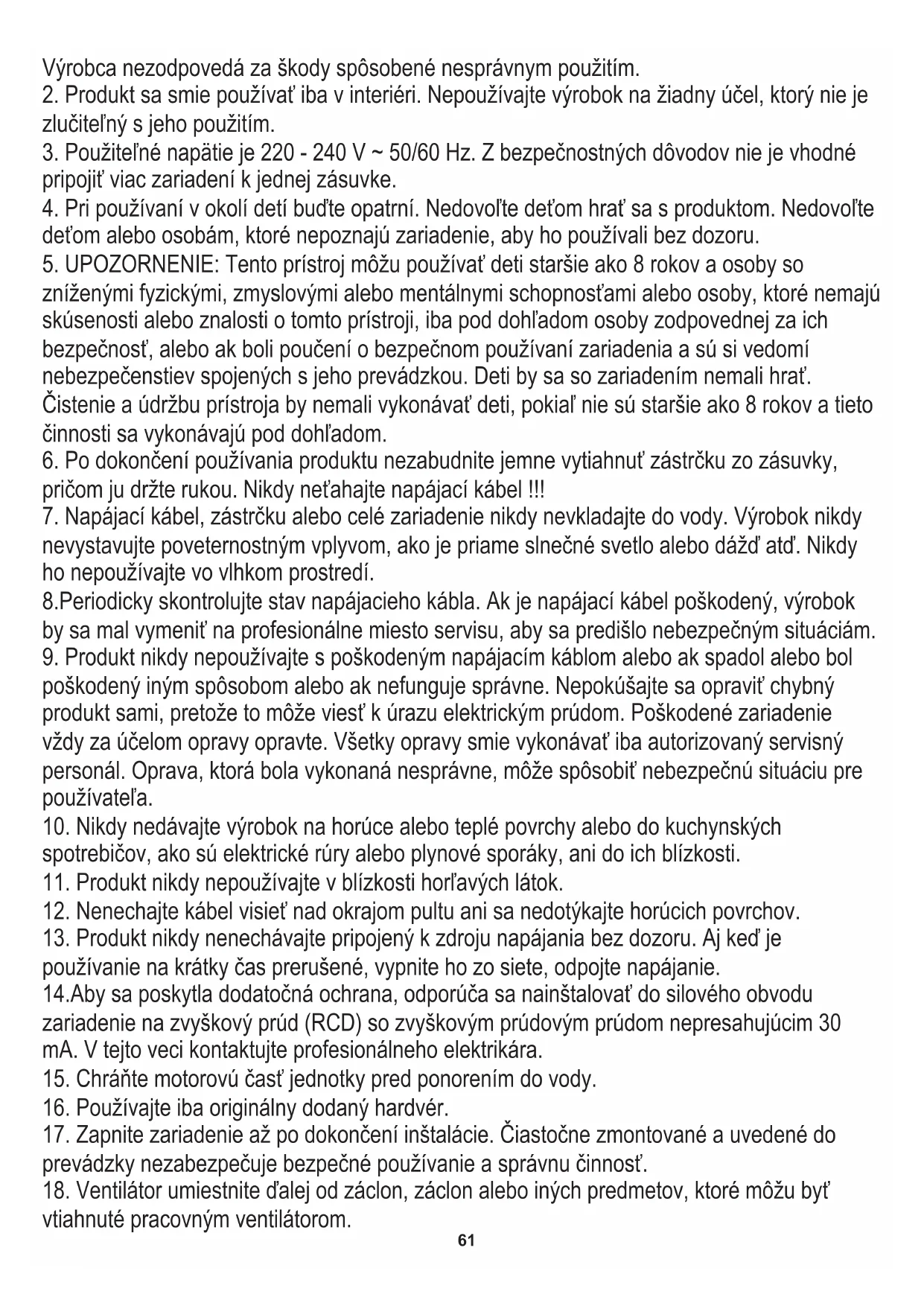

1. Pred použitím produktu si prosím pozorne prečítajte a dodržiavajte nasledujúce pokyny.

2. Produkt sa smie používať iba v interiéri. Nepoužívajte výrobok na žiadny účel, ktorý nie je

zlučiteľný s jeho použitím.

3. Použiteľné napätie je 220 - 240 V ~ 50/60 Hz. Z bezpečnostných dôvodov nie je vhodné

pripojiť viac zariadení k jednej zásuvke.

4. Pri používaní v okolí detí buďte opatrní. Nedovoľte deťom hrať sa s produktom. Nedovoľte

deťom alebo osobám, ktoré nepoznajú zariadenie, aby ho používali bez dozoru.

5. UPOZORNENIE: Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so

zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osoby, ktoré nemajú skúsenosti alebo znalosti o tomto prístroji, iba pod dohľadom osoby zodpovednej za ich bezpečnosť, alebo ak boli poučení o bezpečnom používaní zariadenia a sú si vedomí nebezpečenstiev spojených s jeho prevádzkou. Deti by sa so zariadením nemali hrať. Čistenie a údržbu prístroja by nemali vykonávať deti, pokiaľ nie sú staršie ako 8 rokov a tieto činnosti sa vykonávajú pod dohľadom.

nevystavujte poveternostným vplyvom, ako je priame slnečné svetlo alebo dážď atď. Nikdy ho nepoužívajte vo vlhkom prostredí. 8.Periodicky skontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, výrobok by sa mal vymeniť na profesionálne miesto servisu, aby sa predišlo nebezpečným situáciám.

9. Produkt nikdy nepoužívajte s poškodeným napájacím káblom alebo ak spadol alebo bol

poškodený iným spôsobom alebo ak nefunguje správne. Nepokúšajte sa opraviť chybný produkt sami, pretože to môže viesť k úrazu elektrickým prúdom. Poškodené zariadenie vždy za účelom opravy opravte. Všetky opravy smie vykonávať iba autorizovaný servisný personál. Oprava, ktorá bola vykonaná nesprávne, môže spôsobiť nebezpečnú situáciu pre používateľa.

10. Nikdy nedávajte výrobok na horúce alebo teplé povrchy alebo do kuchynských

spotrebičov, ako sú elektrické rúry alebo plynové sporáky, ani do ich blízkosti.

používanie na krátky čas prerušené, vypnite ho zo siete, odpojte napájanie. 14.Aby sa poskytla dodatočná ochrana, odporúča sa nainštalovať do silového obvodu zariadenie na zvyškový prúd (RCD) so zvyškovým prúdovým prúdom nepresahujúcim 30 mA. V tejto veci kontaktujte profesionálneho elektrikára.

15. Chráňte motorovú časť jednotky pred ponorením do vody.

16. Používajte iba originálny dodaný hardvér.

17. Zapnite zariadenie až po dokončení inštalácie. Čiastočne zmontované a uvedené do

prevádzky nezabezpečuje bezpečné používanie a správnu činnosť.

18. Ventilátor umiestnite ďalej od záclon, záclon alebo iných predmetov, ktoré môžu byť

vtiahnuté pracovným ventilátorom.62

19. Do krytu ventilátora nevkladajte žiadne predmety. V opačnom prípade môže dôjsť k

zraneniu osôb alebo poškodeniu zariadenia. POPIS PRODUKTU: VEŽNÝ VENTILÁTOR AD7857 - pozrite sa na obrázky 1 a 5

1. Predná základňa 2. Zadná základňa

3. Základná matica 4. Hlavné telo

5. LED displej ovládacieho panela 6. Ovládací panel

7. Diaľkové ovládanie 8. Zaskrutkujte na zadnú stranu

9. Zadná mriežka vstupu vzduchu 10. Vietorový rotor

Ovládací panel a diaľkové ovládanie - pozrite sa na obrázky 3 a 4 A. Vypínač B. Tlačidlo oscilácie C. Tlačidlo ovládania rýchlosti D. Tlačidlo režimu E. Tlačidlo časovača F. Indikátor funkcie oscilácie G. Indikátor zvolenej rýchlosti H. Indikátor zvoleného štýlu / režimu H1. Indikátor normálneho režimu H2. Indikátor prirodzeného režimu H3. Indikátor režimu spánku J. Indikátor izbovej teploty / indikátor časovača Montáž

1. Základňa vežového ventilátora sa skladá z dvoch častí (1,2), ktoré zapadajú do hlavného telesa (4) ventilátora.

2. Otočte hlavné telo (4) zariadenia a dve časti základne (1+2) hore dnom.

3. Uvoľnite maticu základne (3), aby ste mohli pripevniť základňu (1+2), ako je znázornené na obrázku 1.

4. Upevnite jednu polovicu základne a uistite sa, že napájací kábel prechádza stredovým otvorom v základni, potom zacvaknite druhú polovicu. Zaistite základňu (1+2) základnou maticou (3) a pevne ju priskrutkujte.

5. Pod základňou napájacieho kábla sú dve sady výrezov. Kábel jemne veďte von zo základne cez jednu sadu výrezov.

6. Otočte zariadenie správnym smerom hore a položte ho na rovný a suchý povrch.

Prevádzka 1. Vežový ventilátor umiestnite na suchý, rovný vnútorný povrch, aby sa počas používania neprevrátil. Je určený na použitie na podlahu. Zapojte sieťovú zástrčku do samostatnej elektrickej zásuvky. Nepoužívajte viac než jeden elektrický spotrebič súčasne v tej istej zásuvke. 2. Tlačidlá na ovládacom paneli (6) v hornej časti zariadenia pre vaše pohodlie ovládajú rovnaké funkcie ako diaľkové ovládanie (7). Každé stlačenie tlačidla bude potvrdené pípnutím. 3. Zariadenie zapnite stlačením vypínača (A). Začne vyfukovať vzduch pri predvolených nastaveniach: nízka rýchlosť a normálny režim. Zariadenie vypnete opätovným stlačením vypínača (A). 4. Opakovaným stlačením tlačidla ovládania rýchlosti (C) vyberte požadovanú rýchlosť ventilátora z troch dostupných možností: nízka alebo stredná alebo vysoká rýchlosť. Indikátor G sa rozsvieti na displeji ovládacieho panela (5), ktorý ukazuje zvolenú rýchlosť ventilátora. 5. Opakovaným stláčaním tlačidla režimu (D) zvoľte požadovaný štýl režimu prúdenia ventilátora s názvom režim. Pre váš výber sú k dispozícii 3 režimy:

• NORMÁLNE - ventilátor pracuje pri konštantných otáčkach zvolených medzi: nízky alebo stredný alebo vysoký, indikátor H1 sa rozsvieti na displeji ovládacieho panela (5).

• NATURAL - ventilátor simuluje režim prirodzeného vetra zapínaním a vypínaním, ako v prírode: Pri nízkych otáčkach: zariadenie pracuje 6 sekúnd a zastaví sa na 2 sekundy a tieto cykly sa stále opakujú. Pri strednej rýchlosti: stredná rýchlosť → zastavená prevádzka → nízka rýchlosť → stredná rýchlosť → nízka rýchlosť → zastavená prevádzka → stredná rýchlosť → nízka rýchlosť… a tieto cykly sa neustále opakujú. Každá rýchlosť má pracovný čas 6 sekúnd a zastavenie 2 sekundy. Pri vysokej rýchlosti: vysoká rýchlosť → nízka rýchlosť → vysoká rýchlosť → zastavená prevádzka → stredná rýchlosť → nízka rýchlosť

• vysoká rýchlosť → stredná rýchlosť ... a takéto cykly sa neustále opakujú. Každá rýchlosť má pracovný čas 6 sekúnd a zastavenie 2 sekundy. Na displeji ovládacieho panela (5) sa rozsvieti indikátor H2.

• SLEEP - ventilátor simuluje režim jemného vetra, vhodný na odpočinok. Pri nízkych otáčkach: žiadne zmeny rýchlosti, vždy pracuje pri nízkych otáčkach. Pri strednej rýchlosti: stredná rýchlosť pracuje 30 minút a prejde na nízku rýchlosť, aby vždy pracovala pri nízkych otáčkach. Pri vysokých rýchlostiach: 30 minút pracuje pri vysokých rýchlostiach a 30 minút tiež pracuje na stredných otáčkach a potom pri nízkych otáčkach pracuje vždy pri nízkych otáčkach. Na displeji ovládacieho panela (5) sa rozsvieti indikátor H3. Všetky ostatné indikátory na displeji zhasnú po niekoľkých sekundách. 6. Stlačením tlačidla oscilácie (B) aktivujete funkciu oscilácie pre rozsiahle rozdelenie prúdenia vzduchu. Na displeji ovládacieho panela (5) sa rozsvieti indikátor (F). Keď je zariadenie nastavené na osciláciu, opätovným stlačením tohto tlačidla osciláciu zastavíte, keď je prúd vzduchu v požadovanom smere. 7. Stlačením tlačidla časovača (E) nastavte funkciu časovača, zariadenie sa po uplynutí nastaveného času automaticky vypne. Každé ďalšie stlačenie tlačidla časovača (E) zvýši nastavený čas o jednu hodinu, až na max. 12 hodín. Indikátor (J) sa rozsvieti na displeji ovládacieho panela (5), aby ukazoval požadovaný čas prevádzky pred automatickým vypnutím. Keď funkcia časovača nie je nastavená,63 indikátor (J) ukazuje, že aktuálna teplota okolia je na LED displeji (5). UPOZORNENIE: S diaľkovým ovládačom (7) manipulujte opatrne, nenechajte ho spadnúť ani ho nehádžte. Ak chcete dosiahnuť najlepší príjem signálu, namierte diaľkový ovládač (7) na prijímač signálu v hornej časti zariadenia. Zaistite, aby dráhe signálu nič nebránilo. Výmena batérie Ak je potrebná výmena batérie v diaľkovom ovládači (7), vymeňte ju nasledovne: zatlačte zaisťovaciu západku na jednu stranu a vytiahnite držiak batérie, ako je znázornené na obrázku 2. Vyberte starú batériu z diaľkového ovládača (7) a vložte nový rovnakého typu, pričom dbajte na polaritu batérie. Zatlačte držiak batérie s batériou späť do diaľkového ovládača (7). Čistenie a údržba UPOZORNENIE: Nedovoľte, aby hlavné telo (4) alebo akékoľvek tlačidlá zvlhli.

3. Ak chcete vyčistiť mriežku zadného vstupu vzduchu (9), demontujte ju podľa obrázku 5:

Najprv odpojte zariadenie zo zásuvky a odskrutkujte skrutku (8) na zadnej strane zariadenia. Potom vyberte zadnú mriežku vstupu vzduchu (9) potiahnutím nadol a k sebe. Potom suchou kefou vyčistite mriežku (9) a vnútorný veterný rotor (10) od prachu. Zostavte mriežku (9) a skrutku (8) v opačnom poradí.
