AD 7857 - Ventilator ADLER - Besplatni korisnički priručnik

Tip proizvoda	Ventilator toranj
Marka	Adler
Model	AD 7857
Napajanje	220-240 V ~ 50/60 Hz
Nazivna snaga	50 W
Maksimalna snaga	100 W
Broj brzina	3 (niska, srednja, visoka)
Režimi rada	Normalan, Prirodni, Spavanje
Oscilacija	Da, sa posebnim dugmetom
Tajmer	Do 12 sati, podešavanje u koracima od 1 sata
Daljinski upravljač	Da, sa dugmetom baterije (CR2025 ili ekvivalent)
Ekran	LED sa indikatorima brzine, režima, oscilacije, tajmera i temperature okoline
Montaža	Postolje u dva dela koje se pričvršćuje navrtkom ispod tela
Čišćenje	Obrišite telo vlažnom krpom; stražnja rešetka se skida radi čišćenja rotora
Održavanje	Isključite pre čišćenja; ne potapati; zamenite bateriju daljinskog upravljača ako je potrebno
Bezbednost	Ne koristiti u blizini vode, zapaljivih materijala; ne ostavljati bez nadzora; koristiti na stabilnoj površini
Predviđena upotreba	Kućna, unutrašnja, na podu
Rezervni delovi	Stražnja rešetka, daljinski upravljač, baterija
Garancija	Uslovi garancije se menjaju u slučaju komercijalne upotrebe

Često postavljana pitanja - AD 7857 ADLER

Kako sastaviti postolje ventilatora AD 7857?

Okrenite glavno telo i oba dela postolja. Olabavite navrtku sa postolja, pričvrstite jednu polovinu vodeći računa da kabl izlazi kroz centralni otvor, zatim uključite drugu polovinu. Čvrsto zavrnite navrtku i provucite kabl kroz otvore ispod postolja.

Kako uključiti i isključiti ventilator?

Pritisnite dugme za napajanje (A) na kontrolnoj tabli ili daljinskom upravljaču da uključite ili isključite uređaj. Zvučni signal potvrđuje svaki pritisak.

Kako podesiti brzinu ventilatora?

Pritisnite više puta dugme za kontrolu brzine (C) da izaberete nisku, srednju ili visoku brzinu. Indikator G se pali na ekranu.

Koji su režimi rada dostupni?

Tri režima: Normalan (konstantna brzina), Prirodni (imitira prirodni vetar sa ciklusima uključivanja/isključivanja) i Spavanje (tihi režim sa automatskom promenom brzine).
Pritisnite dugme Režim (D) da ih izaberete.

Kako koristiti oscilaciju?

Pritisnite dugme za oscilaciju (B) da aktivirate automatsku rotaciju ventilatora. Pritisnite ponovo da zaustavite oscilaciju u željenom smeru. Indikator F se pali.

Kako podesiti tajmer?

Pritisnite dugme Tajmer (E) više puta da povećate vreme u intervalima od jednog sata, do 12 sati. Uređaj će se automatski isključiti nakon tog vremena. Indikator J prikazuje preostalo vreme.

Kako očistiti ventilator?

Isključite uređaj. Obrišite telo vlažnom krpom. Da biste očistili stražnju rešetku, odvrnite zavrtanj sa zadnje strane, uklonite rešetku i očistite rotor suvom četkom. Sastavite obrnutim redosledom.

Kako zameniti bateriju daljinskog upravljača?

Gurnite jezičak za zaključavanje sa strane i izvucite držač baterije. Zamenite staru bateriju novom istog tipa (CR2025 ili ekvivalent) poštujući polaritet. Vratite držač.

Šta učiniti ako daljinski upravljač ne radi?

Proverite bateriju i zamenite je ako je potrebno. Usmerite daljinski upravljač ka prijemniku na vrhu uređaja. Uverite se da nema prepreka koje blokiraju signal.

Koje su važne mere bezbednosti?

Ne potapati uređaj, ne koristiti u blizini vode ili zapaljivih materijala, ne ostavljati bez nadzora, isključiti pre čišćenja i koristiti na stabilnoj površini. Deca mlađa od 8 godina ne smeju da čiste ili održavaju uređaj.

KORISNIČKI PRIRUČNIK AD 7857 ADLER

Čišćenje i održavanje

OPREZ: Ne mojte dozvoliti da se glavno tijelo (4) ili bilo koji taster nakvase.

1. Prije čišćenja izvucite utikač iz električne utičnice.
2. Za čišćenje glavnog kućišta (4) nježno ga obrišite vlažnom krpom, bez deterdženata. Obrišite suhom.
3. Za čišćenje zadnje rešetke za ulaz zraka (9) rastavite je slijedom slike 5: Prvo isključite uređaj i odvrnite vijak (8) na stražnjoj strani uređaja. Zatim uklonite zadnju rešetku za ulaz zraka (9) povlačenjem prema dolje i prema vama. Zatim očistite rešetku (9) i unutarnji rotor vjetra (10) suhom četkom od prašine. Sastavite rešetku (9) i zavrnite (8) obrnutim redoslijedom.
4. Čuvajte uređaj na suhom mjestu.

Tehnički podaci:

Snaga 50W Maksimalna snaga 100W Napon 220-240V ~ 50Hz

Brinući za okoliš. Molimo Vas da kartonska pakovanja odnesete u otkup otpadnog papira. Polietilenske džakove (PE) bacajte u kontejner za plastiku. Iskorišćen uređaj treba odneti na odgovarajuću deponiju, jer opasni sastojci koji se u njemu nalaze, mogu biti opasni za okoliš. Električni uređaj treba odneti na način, koji ograničava njegovu ponovnu upotrebu i korištenje. Ako se u uređaju nalaze baterije, treba ih izvaditi i odvojeno predati na deponiju. Uređaj se ne smije bacati u kontejner za komunalni otpad!!

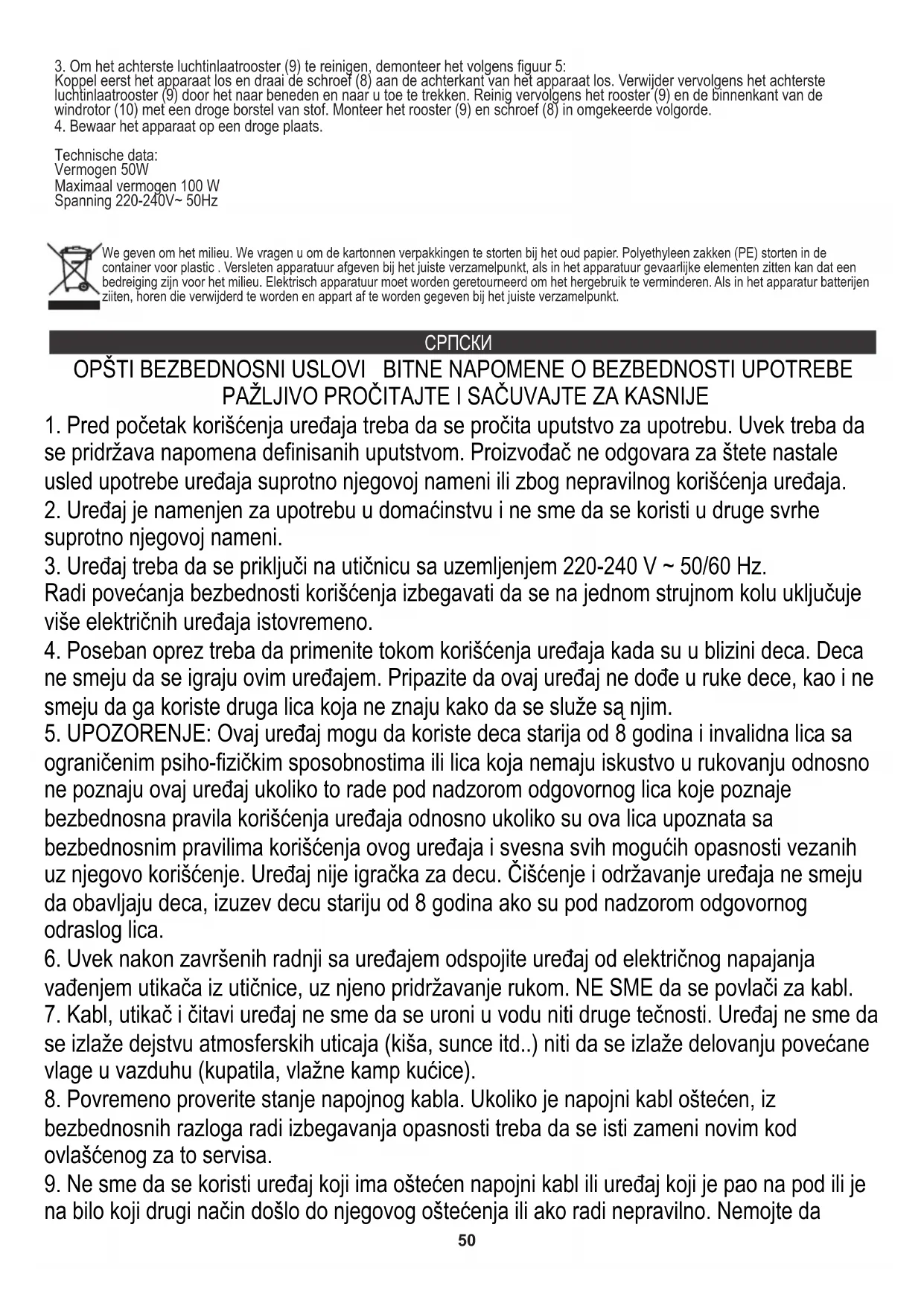

Radi povećanja bezbednosti korišćenja izbegavati da se na jednom strujnom kolu uključuje više električnih uređaja istovremeno.

1. Poseban oprez treba da primenite tokom korišćenja uređaja kada su u blizini deca. Deca ne smeju da se igraju ovim uređajem. Pripazite da ovaj uređaj ne dođe u ruke dece, kao i ne smeju da ga koriste druga lica koja ne znaju kako da se služe s njim.
2. UPOZORENJE: Ovaj uređaj mogu da koriste deca starija od 8 godina i invalidna lica sa ograničenim psiho-fizičkim sposobnostima ili lica koja nemaju iskustvo u rukovanju odnosno ne poznaju ovaj uređaj ukoliko to rade pod nadzorom odgovornog lica koje poznaje bezbednosna pravila korišćenja uređaja odnosno ukoliko su ova lica upoznata sa bezbednosnim pravilima korišćenja ovog uređaja i svesna svih mogućih opasnosti vezanih uz njegovo korišćenje. Uređaj nije igračka za decu. Čišćenje i održavanje uređaja ne smeju da obavljaju deca, izuzev dece starije od 8 godina ako su pod nadzorom odgovornog odraslog lica.
3. Uvek nakon završenih radnji sa uređajem odspojite uređaj od električnog napajanja vađenjem utikača iz utičnice, uz njeno pridržavanje rukom. NE SME da se povlači za kabl. 7. Kabl, utikač i čitavi uređaj ne sme da se uroni u vodu niti druge tečnosti. Uređaj ne sme da se izlaže dejstvu atmosferskih uticaja (kiša, sunce itd.) niti da se izlaže delovanju povećane vlage u vazduhu (kupatila, vlažne kamp kućice).
4. Povremeno proverite stanje napojnog kabla. Ukoliko je napojni kabl oštećen, iz bezbednosnih razloga radi izbegavanja opasnosti treba da se isti zameni novim kod ovlašćenog za to servisa.
5. Ne sme da se koristi uređaj koji ima oštećen napojni kabl ili uređaj koji je pao na pod ili je na bilo koji drugi način došlo do njegovog oštećenja ili ako radi nepravilno. Nemojte da

samostalno popravljate uređaj - opasnost od strujnog udara. Uređaj koji je u kvaru treba da se dostavi servisu radi njegovog prekontrolisanja ili izvršenja popravka. Bilo koje popravke mogu da obavljaju isključivo ovlašćeni serviseri. Nepravilno izvršen popravak može da prouzrokuje veliku opasnost i ozbiljne posledice po korisnika uređaja.

1. Uređaj stavite na hladnu stabilnu i ravnu površinu, podalje od kuhinjskih uređaja koji emituju toplotu, kao što su: električni ili gasni šporeti, grejne ringle i sl.
2. Uređaj ne sme da se koristi blizu lako zapaljivih materijala.
3. Napojni kabl ne sme da visi preko ruba stola niti da dođe u kontakt sa vrućim površinama.
4. Ne sme da se ostavlja uključen uređaj ili napajač spojen na električnu utičnicu bez nadzora.
5. Za obezbeđenje dodatne zaštite preporučuje se instalisanje u električnom kolu zaštitnog uređaja diferencijalne struje (RCD) čija nazivna diferencijalna struja ne prelazi 30 mA. Za to treba da se obratite specijalisti električaru.
6. Deo uređaja gde se nalazi motor ne sme da bude mokar.
7. Zaštitite motorni deo uređaja od potapanja u vodu.
8. Koristite isključivo originalno montirani hardver.
9. Uključite uređaj tek nakon kompletne instalacije. Delimično sklopljeni i pušteni uređaj ne osiguravaju bezbednu upotrebu i pravilan rad.
10. Podesite ventilator od zavesa, zavesa ili drugih predmeta koji mogu raditi ventilator.
11. Nemojte umetati predmete u poklopac ventilatora. U suprotnom može doći do ličnih povreda ili oštećenja uređaja.

PROIZVOĐAČ: VENTILATOR TOPLOTE AD7857 - pogledajte slike 1 i 5

1. Prednja baza 2. Zadnja baza 3. Navrtka za podlogu 4. Glavno telo 5. Kontrolni LED displej 6. Kontrolni taster 7. Daljinski upravljač 8. Zavrtite zaštitnu stranu 9. Rešetka za dovod vazduha sa zadnje strane 10. Vetrov rotor

Upravljačka ploča i daljinski upravljač - pogledajte slike 3 i 4

A. Dugme za uključivanje B. Dugme za isključivanje C. Dugme za kontrolu brzine D. Dugme za režim E. Dugme tajmera F. Indikator funkcije oscilacije G. Indikator izabrane brzine H. Indikator izabranog stila / načina rada H1. Indikator normalnog režima H2. Indikator prirodnog režima H3. Indikator režima spavanja J. Indikator sobne temperature / tajmer

Sklapanje

1. Osnova ventilatora u obliku topa sastoji se od dva dela (1,2) koji se nalaze na glavnom telu (4) ventilatora. 2. Okrenite glavno telo (4) uređaja i odvojite dva dela osnove (1 + 2) naopako. 3. Otpustite osnovnu maticu (3) tako da možete pričvrstiti podlogu (1 + 2), kao što je prikazano na slici 1. 4. Pričvrstite jednu polovinu baze, pazite da kabl za napajanje izađe kroz sredinu rupe na bazi, a zatim pritisnite drugu polovinu. Pričvrstite podnožje (1+2) osnovnom maticom (3) i čvrsto ga pričvrstite. 5. Ispod baze postoje dva utora za kabl za napajanje. Izvucite kabl iz baze kroz jedan utor. 6. Okrenite uređaj na odgovarajući način i postavite ga na ravnu i suvu površinu.

Operacija

1. Postavite ventilator na suvu, ravnu unutrašnju površinu gde se neće prevrnuti tokom upotrebe. Izbegavajte ga za punu upotrebu. Uključite utikač u posebnu utičnicu. Ne koristite više od jednog električnog uređaja istovremeno na istoj utičnici.
2. Pritisnite dugme za uključivanje, tajmer i na kontrolnoj tabli (6) i na daljinskom upravljaču (7). Svaki

Pritisak na dugme biće potvrđen zvučnim signalom.

3. Pritisnite dugme za napajanje (A) da biste uključili uređaj. On će početi da duva vazduh na podrazumevanim postavkama niske brzine i normalan režim. Ponovo pritisnite dugme za napajanje (A) da biste isključili uređaj.

4. Pritisnite dugme za kontrolu brzine (L) više puta da biste izabrali željenu brzinu ventilatora od tri dostupne opcije: niske, srednje ili velike brzine. Indikator će svetleti na displeju kontrolne table (5) prikazujući izabranu brzinu ventilatora.

1. Pritisnite dugme za režim (D), više puta, da biste izabrali željeni stil protoka ventilatora nazvan režim. Dostupna su 3 režima po vašem izboru:
2. NORMALNO - Ventilator radi konstantnom brzinom koja se bira između: niske, srednje ili visoke, indikator X1 će svetleti na ekranu kontrolne table (5).

* NATURAL - ventilator simulira režim prirodnog vetra, uključivanjem i isključivanjem ventilatora, kao u prirodi:

Pri maloj brzini: uključi rad na 6 sekundi i zaustavlja se 2 sekunde, a takvi se ciklusi ponavljaju sve vreme.

Pri srednjoj brzini: srednja brzina → zaustavljen rad → niska brzina → srednja brzina → niska brzina → zaustavljen rad → srednja brzina → mala brzina..., i takvi se ciklusi stalno ponavljaju. Radno vreme svake brzine je 6 sekundi, a zaustavljanje 2 sekunde.

Pri velikoj brzini: velika brzina → mala brzina → velika brzina → zaustavljen rad → srednja brzina → niska brzina → velika brzina → srednja brzina …, i takvi se ciklusi stalno ponavljaju. Radno vreme svake brzine je 6 sekundi, a zaustavljanje 2 sekunde.

Indikator X2 ne svetli na ekranu kontrolne table (5).

• CLEENI - ventilator simulira režim blagog vetra, pogodan za vreme odmora.

Pri maloj brzini: nema promene brzine, uvek radi pri maloj brzini.

Pri srednjoj brzini: srednja brzina radi 30 minuta i smanjuje se na malu brzinu kako bi uvek radila pri maloj brzini.

Pri velikoj brzini: velika brzina koja radi 30 minuta i prelazi na srednju brzinu na radu snagu takođe 30 minuta, a zatim se okreće na malu brzinu da uvek radi pri maloj brzini.

Indikator X3 ne svetli na ekranu kontrolne table (5). Svi ostali indikatori se ne isključuju na ekranu nakon nekoliko sekundi.
