| Marca | Wolf Garten |
| Modelo | ED 16 eM |
| Tipo de produto | Escova multifuncional elétrica sem fio |
| Alimentação | Bateria de íon de lítio recarregável integrada ao cabo de controle |
| Funções principais | Limpeza de superfícies pavimentadas, limpeza de juntas, corte de bordas de gramado |
| Acessórios incluídos | Escova para superfícies (Brush) de cerdas duras |
| Acessórios opcionais | Escova para juntas (Joint Brush), cortador de bordas (Edge Cutter), roda de guia, alça central |
| Velocidade do motor | Não divulgada (rotação rápida) |
| Zona de trabalho recomendada | Superfícies pavimentadas externas privadas |
| Manutenção e limpeza | Limpar após cada uso com um pano seco ou escova; não lavar com água; lubrificar a lâmina do cortador de bordas após o uso |
| Segurança | Usar óculos de proteção, protetor auricular, luvas e sapatos de segurança; manter terceiros a distância (≥15 m); não usar sob chuva |
| Peças de reposição e reparabilidade | Escovas, lâminas de corte, cabo de controle; reparo apenas por oficina especializada; usar peças originais |
| Garantia | Garantia do fabricante conforme disposições legais (defeitos de material ou fabricação) |
| Peso | Não divulgado |
| Dimensões (C x L x A) | Não divulgadas |
| Certificação | Marcação CE |
Perguntas frequentes - ED 16 eM Wolf Garten
Perguntas dos utilizadores sobre ED 16 eM Wolf Garten
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ferramenta de jardinagem elétrica em formato PDF gratuitamente! Encontre o seu manual ED 16 eM - Wolf Garten e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ED 16 eM da marca Wolf Garten.

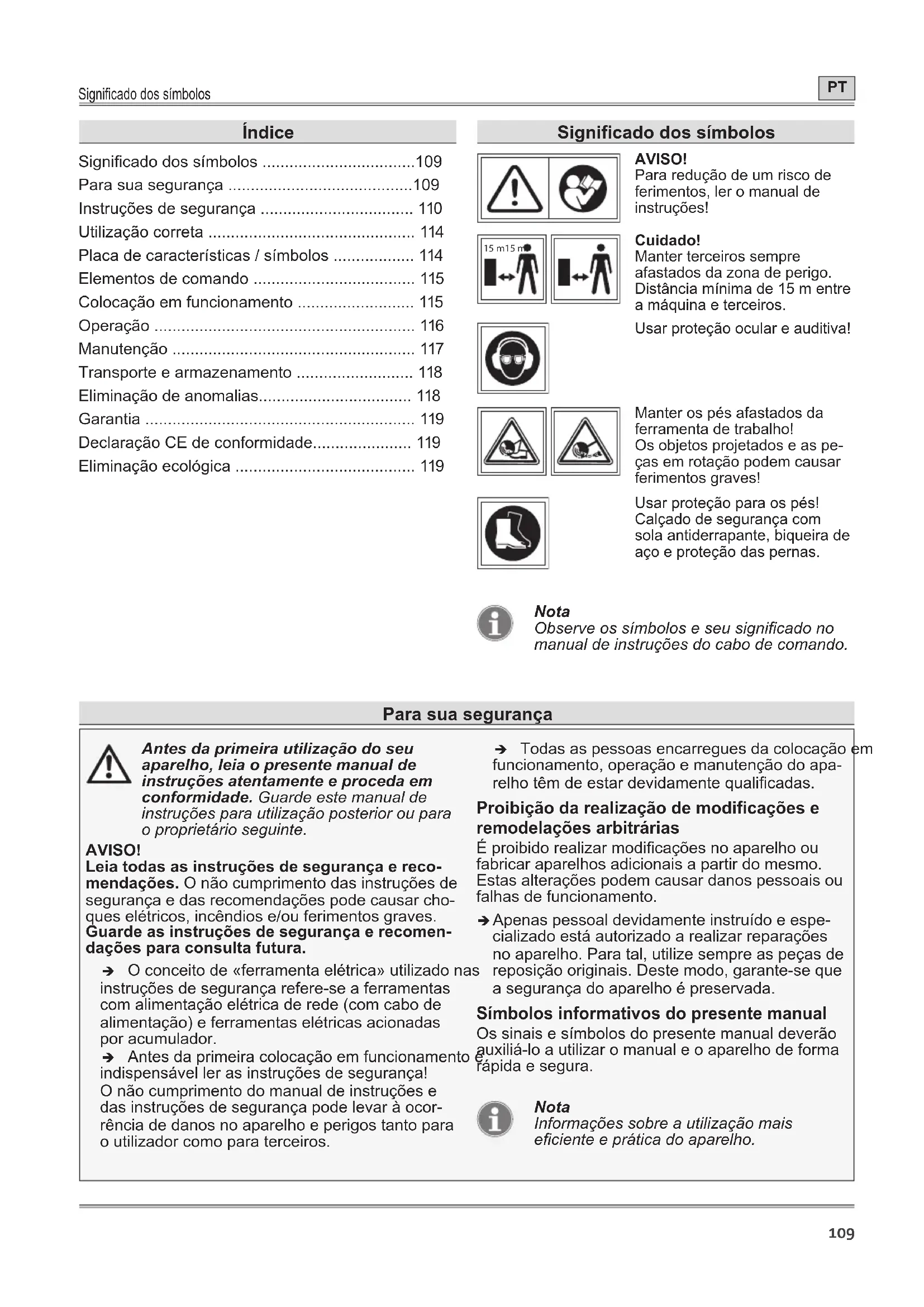

MANUAL DE UTILIZADOR ED 16 eM Wolf Garten
(Instruções de serviço originais)
EL Ελληνικά 120
Para sua segurança ....109
Instruções de segurança 110
Utilização correta 114
Colocação em funcionamento 115
Operação 116
Manutenção 117
Transporte e armazenamento 118
Eliminação de anomalias.... 118
Garantia 119
Declaração CE de conformidade.... 119
Eliminação ecológica 119
Para redução de um risco de ferimentos, ler o manual de instruções!
Cuidado!
Manter terceiros sempre afastados da zona de perigo. Distância mínima de 15 m entre a máquina e terceiros.
Usar proteção ocular e auditiva!
Manter os pés afastados da ferramenta de trabalho!
Os objetos projetados e as peças em rotação podem causar ferimentos graves!
Usar proteção para os pés! Calçado de segurança com sola antiderrapante, biqueira de aço e proteção das pernas.
Nota
Observe os símbolos e seu significado no manual de instruções do cabo de comando.
Para sua segurança
Antes da primeira utilização do seu aparelho, leia o presente manual de instruções atentamente e proceda em conformidade. Guarde este manual de instruções para utilização posterior ou para o proprietário seguinte.
AVISO!
Leia todas as instruções de segurança e recomendações. O não cumprimento das instruções de segurança e das recomendações pode causar choques elétricos, incêndios e/ou ferimentos graves. Guarde as instruções de segurança e recomendações para consulta futura.
→ O conceito de «ferramenta elétrica» utilizado nas instruções de segurança refere-se a ferramentas com alimentação elétrica de rede (com cabo de alimentação) e ferramentas elétricas acionadas por acumulador.
→ Antes da primeira colocação em funcionamento indispensável ler as instruções de segurança!
O não cumprimento do manual de instruções e das instruções de segurança pode levar à ocorrência de danos no aparelho e perigos tanto para o utilizador como para terceiros.
→ Todas as pessoas encarregues da colocação em funcionamento, operação e manutenção do aparelho têm de estar devidamente qualificadas.
Proibição da realização de modificações e remodelações arbitrárias
É proibido realizar modificações no aparelho ou fabricar aparelhos adicionais a partir do mesmo. Estas alterações podem causar danos pessoais ou falhas de funcionamento.
→ Apenas pessoal devidamente instruído e especializado está autorizado a realizar reparações no aparelho. Para tal, utilize sempre as peças de s reposição originais. Deste modo, garante-se que a segurança do aparelho é preservada.
Símbolos informativos do presente manual
Os sinais e símbolos do presente manual deverão auxiliá-lo a utilizar o manual e o aparelho de forma rápida e segura.
Nota
Informações sobre a utilização mais eficiente e prática do aparelho.
Para sua segurança
→ Ação a executar
Requer a sua atuação.
Resultado da ação
Aqui encontra-se o resultado de uma sequência de ações a executar.
[1]Número de posição
Os números de posição estão assinalados com parêntesis retos no texto [ ].
A Identificação de ilustrações
As ilustrações estão identificadas por letras e assinaladas no texto.
① Número da ação a executar
A sequência definida de ações a executar está numerada e assinalada no texto.
Níveis de perigo das advertências
No presente manual de instruções são utilizados os seguintes níveis de perigo para assinalar potenciais situações de perigo:
PERIGO!
Situação de perigo eminente que, caso as medidas não sejam cumpridas, resultará em ferimentos graves ou morte.
AVISO!
Situação potencialmente perigosa que, caso as medidas não sejam cumpridas, resultará em lesões graves ou morte.
CUIDADO!
Situação potencialmente perigosa que, caso as medidas não sejam cumpridas, resultará em ferimentos ligeiros ou moderados.
Atenção!
Situação potencialmente prejudicial que, caso não seja evitada, resultará em danos materiais.
Estrutura das instruções de segurança
PERIGO!
Tipo e fonte de perigo!
Consequências em caso de incumprimento
Medida para evitar o perigo
Instruções de segurança
Segurança no local de trabalho
a) Mantenha a sua área de trabalho limpa e bem iluminada. A desarrumação ou áreas de trabalho não iluminadas podem dar origem a acidentes.
b) Não trabalhe com a ferramenta elétrica em ambientes potencialmente explosivos, onde se encontrem líquidos, gases ou pós inflamáveis. As ferramentas elétricas produzem faíscas que podem incendiar o pó ou os vapores.
c) Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Se se distrair poderá perder o controlo sobre o aparelho.
Segurança elétrica
a) Não exponha ferramentas elétricas à chuva e à humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
Segurança de pessoas
a) Tenha cuidado, preste atenção ao que está fazer e trabalhe com uma ferramenta elétrica de forma sensata. Não utilize ferramentas elétricas se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção durante a utilização da ferramenta elétrica poderá resultar em ferimentos graves.
b) Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção pessoal, como máscara respiratória, calçado de segurança antiderrapante, capacete ou proteção auditiva, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de ferimentos.
c) Devem ser tomadas todas as medidas para evitar a ligação inadvertida do aparelho. Certifique-se de que a ferramenta elétrica está desconectada antes de a conectar à alimentação elétrica e/ou ao acumulador, antes de pegar na mesma ou a transportar. Se durante o transporte da ferramenta elétrica colocar o dedo no interruptor de ligação ou se ligar o aparelho à alimentação, pode causar acidentes.
d) Antes de ligar o a ferramenta elétrica, remova ferramentas de ajuste ou chaves de fendas. A presença de uma ferramenta ou chave numa peça rotativa do aparelho pode causar ferimentos.
e) Evite uma postura corporal anormal. Adote uma posição firme e mantenha sempre o equilíbrio. Desta maneira poderá controlar melhor a ferramenta elétrica em situações inesperadas.
Instruções de segurança
f) Use vestuário adequado. Nunca use vestuário largo ou objetos de adorno. Mantenha cabelo, vestuário e luvas afastados de peças em movimento. Vestuário largo, objetos de adorno ou cabelo comprido podem ser captados pelas peças em movimento.
g) Não permita que a familiaridade adquirida com o uso frequente de ferramentas o torne negligente e ignore os princípios de segurança de ferramentas. Uma ação imprudente pode causar ferimentos graves numa fração de segundo.
Utilização e manuseamento da ferramenta elétrica
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. Com a ferramenta elétrica apropriada trabalha melhor e com maior segurança à potência indicada.
b) Não utilize ferramentas elétricas cujo interruptor esteja danificado. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Antes de executar ajustes no aparelho, substituir acessórios ou guardar o aparelho, extraia a ficha da tomada de corrente e/ou retire o acumulador. Esta medida de prevenção evita a conexão inadvertida da ferramenta elétrica.
d) Mantenha ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita a utilização do aparelho por pessoas que não estejam familiarizadas com o mesmo ou que não tenham lido estas instruções. As ferramentas elétricas são perigosas quando utilizadas por pessoas inexperientes.
e) Trate as ferramentas elétricas com cuidado. Verifique se as peças móveis funcionam perfeitamente e não encravam, se há peças partidas ou danificadas que possam afetar o funcionamento da ferramenta elétrica. Providencie a reparação de peças danificadas antes da utilização do aparelho. Muitos acidentes têm origem na má manutenção das ferramentas elétricas.
f) Mantenha as ferramentas acopláveis limpas. As ferramentas com escova bem conservadas e cortadores de bordos afiados encravam menos e são conduzidas com maior facilidade.
g) Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc., de acordo com estas instruções. Tenha em consideração as condições de trabalho e a atividade a executar. A utilização de ferramentas elétricas para outros fins que não os previstos pode provocar situações perigosas.
h) Mantenha as pegas e as superfícies de preensão secas e limpas. Pegas e superfícies de preensão escorregadias não permitem um manuseamento e controlo seguros da ferramenta em situações inesperadas.
Utilização e manuseamento da ferramenta com acumulador
a) Carregue os acumuladores somente com carregadores recomendados pelo fabricante. A utilização num acumulador de um carregador destinado a outro tipo de acumulador envolve perigo de incêndio.
b) Utilize nas ferramentas elétricas apenas os acumuladores previstos para o efeito. A utilização de outros acumuladores pode originar ferimentos e perigo de incêndio.
c) Mantenha o acumulador não utilizado afastado de clipes, moedas, chaves, pregos, parafusos ou de outros pequenos objetos metálicos, que poderiam provocar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode dar origem a queimaduras ou incêndios.
d) Em caso de utilização incorreta, pode ser derramado líquido do acumulador. Evite o contacto com esse líquido. Em caso de contacto acidental, lavar com água. Se o líquido entrar em contacto com os olhos, procure assistência médica. O líquido derramado do acumulador pode causar irritações na pele ou queimaduras.
Assistência técnica
a) Providencie a reparação da sua ferramenta elétrica somente por pessoal qualificado e somente com peças de reposição originais. Des- te modo se garante a segurança da ferramenta elétrica.
b) Nunca repare pacotes de bateria danificados. A manutenção de pacotes de bateria só deve ser realizada pelo fabricante ou prestadores de serviços autorizados.
Instruções de segurança para a escova multifuncional
Mantenha todas as partes do corpo afastadas da ferramenta. Não tente remover partículas de sujidade ou outros corpos estranhos com a ferramenta em rotação. Remova partículas de sujidade ou outros corpos estranhos apenas com o aparelho desligado. Um momento de desatenção quando estiver a utilizar a escova multifuncional pode provocar ferimentos graves.
Transporte o aparelho apenas com o motor desligado e com a ferramenta parada. O manuseamento cuidadoso do aparelho reduz o perigo de ferimentos provocado pelas ferramentas como a escova de limpeza, o cortador de bordos ou a escova para juntas.
Instruções de segurança
Segure na ferramenta elétrica apenas nas superfícies isoladas da pega, dado que a ferramenta de trabalho pode entrar em contacto com cabos de alimentação ocultos ou com o próprio cabo de alimentação. O contacto da ferramenta com um cabo condutor de tensão pode colocar componentes metálicos do aparelho sob tensão, provocando um choque elétrico.
Procure objetos que possam estar ocultos na superfície de trabalho, como, p. ex., pedras, arame, etc.
Segure o aparelho firmemente com ambas as mãos.
Após um contacto com um corpo estranho, desligue o aparelho e remova o cabo de comando. Verifique o aparelho a nível de danos e providencie a reparação de danos por uma oficina especializada.
Desligue o aparelho e remova o cabo de comando se o aparelho começar a vibrar de forma excessiva. Submeta o aparelho a uma inspeção e eventual reparação por uma oficina especializada.
Segurança de pessoas
Não coloque o aparelho em funcionamento em presença de pessoas (especialmente crianças) ou animais que se encontrem nas proximidades imediatas. Certifique-se também de que as crianças não brincam com o aparelho.
Suspenda a utilização do aparelho se se encontrarem pessoas (especialmente crianças) ou animais domésticos nas proximidades.
Este aparelho não pode ser operado por crianças e por pessoas com capacidades físicas, sensoriais ou psíquicas limitadas ou com experiência e conhecimento insuficientes. O aparelho também não pode ser utilizado por pessoas que não estejam familiarizadas com este manual de instruções. Os regulamentos locais podem estipular uma idade mínima para o utilizador.
Arranque o motor ou ligue o motor cuidadosamente de acordo com as instruções e com os pés afastados das lâminas.
➢ Desligue sempre o aparelho da alimentação de corrente se tiver de o abandonar sem supervisão e se tiver de remover um bloqueio.
Nos trabalhos com ou no aparelho, use sempre calçado robusto, calças compridas e equipamento de proteção individual apropriado (óculos de proteção, proteção auditiva, luvas de trabalho, etc.). O uso de equipamento de proteção individual reduz o risco de ferimentos. Evite usar vestuário folgado, etc., que possa ser captado pela ferramenta de trabalho.
Antes da utilização
Antes de iniciar o trabalho com o aparelho, familiarize-se com o mesmo, suas funções bem como os seus elementos de comando.
Não utilize um aparelho cujo interruptor esteja defeituoso e que não permita ligar ou desligar. Providencie a sua reparação por um técnico qualificado ou uma oficina especializada.
Nunca utilize um aparelho com dispositivos de segurança ou coberturas danificadas ou em falta. Providencie a sua reparação ou eventual substituição por um técnico qualificado ou uma oficina especializada.
Antes de realizar ajustes no aparelho, ou antes de o limpar, desligue o aparelho e remova o cabo de comando no qual o acumulador está integrado.
Não utilize um aparelho com uma escova ou dispositivo de corte defeituoso ou muito desgastado. Providencie a sua reparação ou eventual substituição por um técnico qualificado ou uma oficina especializada.
Leia e observe o manual de instruções do carregador e do cabo de comando no qual o acumulador está integrado.
Tenha em consideração que o operador ou o utilizador é responsável por acidentes ou perigos com terceiros ou os seus bens.
Durante a utilização
Se interromper o trabalho, nunca deixe o aparelho sem supervisão e guarde-o num local seguro.
Ao ligar, mantenha o aparelho paralelo ao solo, caso contrário existe perigo de ferimentos ou danos materiais.
Durante o trabalho, mantenha também uma distância de segurança em relação à escova ou à ferramenta de corte.
Seja extremamente cuidadoso ao andar para atrás. Perigo de tropeçar!
Nunca ligue em ponte nem manipule os dispositivos de comutação instalados no aparelho (p. ex., mediante ligação do interruptor na pega).
Esteja sempre atento ao seu redor e a eventuais perigos, os quais, devido aos barulhos do aparelho, poderá não ouvir.
Cuidado com ferimentos nos pés e mãos causados pela escova ou pela ferramenta de corte.
Instruções de segurança
➢ Remova sempre o cabo de comando do aparelho:
- sempre que se afastar do aparelho.
- antes de remover bloqueios.
- antes de inspecionar, limpar ou trabalhar no aparelho.
- após o contacto com um corpo estranho, para verificação de danos no aparelho.
- para inspeção imediata, caso o aparelho comece a vibrar de forma excessiva.
Não trabalhe com o aparelho em ambientes potencialmente explosivos, onde se encontrem líquidos, gases ou poeiras inflamáveis. O aparelho pode gerar faíscas que podem inflamar a poeira ou os vapores.
Se interromper o trabalho, nunca deixe o aparelho sem supervisão e guarde-o num local seguro.
Durante o trabalho, mantenha uma distância de segurança em relação à ferramenta em rotação.
Não toque nas ferramentas acopláveis em rotação.
Segure sempre o aparelho firmemente com ambas as mãos durante a operação. Uma mão segura na pega, a outra segura o cabo de comando na área revestida ou a pega central que pode ser adquirida opcionalmente.
Use proteção ocular e proteção auricular adequadas!
Evite uma postura corporal anormal.
Adote uma posição firme e mantenha sempre o equilíbrio. Preste atenção especial quando se movimentar em declives. Não ande rapidamente, movimente-se suavemente para a frente. Desta maneira pode controlar melhor o aparelho em situações inesperadas.
Remova o cabo de comando do aparelho durante o transporte de/para cada local de trabalho.
Nunca deve curto-circuitar nem manipular os dispositivos de comutação instalados no aparelho.
Não bata com as ferramentas de trabalho no solo nem em margens de muros. Se a ferramenta acoplável sofrer um embate forte, preste atenção a uma vibração mais intensa na pega. Se isso acontecer, o aparelho tem de ser verificado e, se necessário, reparado por um técnico qualificado ou uma oficina especializada.
Notas em relação a vibrações:
O efeito das vibrações pode afetar os nervos e causar perturbações na circulação sanguínea das mãos e braços.
Se trabalhar em ambientes frios use vestuário quente e mantenha as mãos quentes e secas.
Faça pausas.
Se verificar que a pele dos seus dedos ou das suas mãos fica dormente, com formigueiro, dor ou branca, suspenda o trabalho com a máquina e, se necessário, consulte um médico.
Os valores de emissão de vibrações indicados:
- Foram medidos de acordo com um método de ensaio normalizado.
- Permitem avaliar as emissões da ferramenta elétrica e comparar diferentes ferramentas elétricas. Dependendo das condições de utilização, do estado da ferramenta elétrica ou das ferramentas de aplicação, a carga real pode ser maior ou menor. Para a avaliação, tenha em consideração as pausas de trabalho e fases de carga menor. Com base em valores de avaliação adaptados de forma adequada, defina medidas de proteção apropriadas, p. ex., medidas organizacionais.
Após a utilização
Desligue o aparelho, retire o cabo de comando do aparelho e verifique se o aparelho apresenta qualquer dano. Atenção, perigo! A ferramenta com escova/de corte continua a funcionar por alguns instantes!
Se for necessário executar trabalhos de manutenção e limpeza no aparelho, desligue o aparelho e remova o cabo de comando do aparelho.
Aguarde sempre até que a ferramenta acoplável esteja imobilizada e não toque em nenhuma das peças móveis perigosas, antes de remover o cabo de comando do aparelho.
Certifique de que as aberturas de ventilação estão isentas de sujidade.
Não limpe o aparelho com água.
A substituição das ferramentas de trabalho só pode ser executada sem o cabo de comando. Utilize exclusivamente peças acopláveis originais e cumpra as instruções de montagem!
Guarde o aparelho num local seguro.
Armazene o aparelho fora do alcance de crianças.
Nunca execute qualquer reparação no aparelho, providencie a sua execução exclusivamente por um técnico qualificado ou uma oficina especializada.
Deixe o aparelho arrefecer antes de o desligar e/ou guardar.
Instruções de segurança
Instruções gerais de segurança
As peças de reposição têm de corresponder às exigências prescritas pelo fabricante. Por este motivo, utilize apenas peças de reposição originais ou peças de reposição aprovadas pelo fabricante. Ao substituir, observe sempre as instruções de montagem fornecidas, retire previamente o cabo de comando no qual o acumulador está integrado.
As reparações só podem ser executadas por um técnico qualificado ou numa oficina especializada. No nosso website encontrará os endereços de oficinas especializadas.
Esta escova multifuncional com as suas ferramentas acopláveis opcionais foi concebida para a manutenção em áreas exteriores de pátios bem como superfícies pavimentadas e para cortar bordos de relva no domínio privado. Dado constituir perigo para a integridade física do utilizador ou de outras pessoas, não é permitida a utilização do aparelho para finalidades distintas.
Mesmo que sejam cumpridas todas as medidas de segurança e instruções de serviço, existe sempre um risco residual de ferimentos e danos materiais. Por conseguinte, deve estar sempre ciente dos mesmos.
Não utilize o aparelho em caso de iminência de chuva ou trovoada.
Substitua todas as placas de aviso do aparelho com desgaste ou danificadas.
Utilize exclusivamente acumuladores/cabos de comando com acumuladores integrados e carregadores autorizados pelo fabricante. A designação dos acumuladores/cabos de comando com acumuladores integrados e carregadores autorizados encontra-se na declaração CE de conformidade anexa.
➢ Recorra exclusivamente a uma oficina especializada em caso de lâminas de corte e escovas desgastadas ou montagem e desmontagem de escovas disponíveis opcionalmente na ferramenta de trabalho.
Utilização correta
A escova multifuncional com a escova para superfícies (brush) destina-se exclusivamente à limpeza de pequenas superfícies pavimentadas em áreas exteriores privadas, bem como com as ferramentas acopláveis disponíveis opcionalmente como
-a escova para juntas (joint brush) para escovar e limpar juntas de pequenas superfícies pavimentadas em áreas exteriores privadas
-o cortador de bordos (edge cutter) para cortar bordos de relva em superfícies adjacentes pavimentadas menores em áreas exteriores privadas
bem como para utilização de acordo com a descrição e instruções de segurança referidas no presente manual de instruções. A utilização da escova para superfícies ou para juntas foi concebida em geral para solos robustos em pedra.
Qualquer utilização diferente é considerada incorreta.
A responsabilidade por danos causados pela utilização incorreta é do utilizador.
A placa de características e os símbolos encontram-se na carcaça do aparelho.
Estrutura (consoante a ferramenta acoplável) Q
1 Fabricante
2 Número do modelo
3 Número de série
4 Marcação CE
5 Ano de fabrico
6 Indicação sobre reciclagem
7 Símbolos de segurança
8 Potência sonora garantida
9 Tensão nominal, tipo de corrente
10 Nome do modelo
11 Grupo de aparelhos
12 Rotação do motor em rpm
Elementos de comando
Elementos de comando R
1 Botão de bloqueio de arranque
2 Interruptor para ligar/desligar na pega
3 Pega
4 Área de preensão para a mão/área de fixação para a pega central opcional
5 Cabo de comando *(com acumulador integrado)
6 Botão de engate
7 Cobertura de proteção
8 Escova para juntas (acessório opcional)
9 Cortador de bordos com escova de limpeza pequena (9a) (acessório opcional)
10 Escova para superfícies
11 Roda de guia (acessório opcional)
12 Unidade do motor/engrenagem
*Elemento de comando necessário (não incluído no material fornecido)
Colocação em funcionamento
Documentação suplementar
Coloque o aparelho em funcionamento somente se tiver em sua posse os manuais de instruções fornecidos do carregador e o do cabo de comando e se os tiver compreendido e observado.
Carregue o acumulador exclusivamente com o carregador autorizado pelo fabricante. A designação dos carregadores autorizados encontra-se na declaração CE de conformidade anexa.
Atenção!
O acumulador é fornecido parcialmente carregado. Carregue completamente o acumulador antes da primeira utilização, para garantir a plena potência do acumulador.
CUIDADO!
→ Carregue o acumulador de acordo com as instruções da documentação suplementar.
Montagem
AVISO!
Perigo de ferimentos devido à ferramenta com escova/ ou de corte.
➢ Execute ajustes no aparelho somente com o motor desligado e a ferramenta de trabalho imobilizada.
➢ Antes de todos os trabalhos no aparelho, remover o cabo de comando no qual o acumulador está integrado.
Use luvas de trabalho.
Montar/desmontar a escova para superfícies (brush) AB
Montagem
→ Pressione o bloqueio [A] para a frente e mante-nha-o pressionado ①.
→ Insira a escova para superfícies na unidade de engrenagem ②.
→ Solte o bloqueio [A].
√ O bloqueio encaixa de forma audível.
Desmontagem
→ Pressione o bloqueio [A] para a frente e mantenha-o pressionado ①.
→ Retire a escova para superfícies da unidade de engrenagem ②.
Montar e desmontar os acessórios opcionais como a escova para juntas, o cortador de bordos ou a roda de guia
Montar/desmontar a escova para juntas (join brush) CD
Montagem
→ Pressione o bloqueio [A] para a frente e mante-nha-o pressionado ①.
→ Insira a escova para juntas na unidade de engrenagem ②.
→ Solte o bloqueio [A].
√ O bloqueio encaixa de forma audível.
Desmontagem
→Pressione o bloqueio [A] para a frente e mantenha-o pressionado ①.
→Retire a escova para juntas da unidade de engrenagem ②.
Montar/desmontar o cortador de bordos (edge cutter) EF
Montagem
→Pressione o bloqueio [A] para a frente e mantenha-o pressionado ①.
→ Insira o cortador de bordos na unidade de engrenagem ②.
→ Solte o bloqueio [A].
√ O bloqueio encaixa de forma audível.
Desmontagem
→Pressione o bloqueio [A] para a frente e mantenha-o pressionado ①.
→Retire o cortador de bordos da unidade de engrenagem ②.
Montar/desmontar a roda de guia GH
Montagem
Nota
Apenas necessário em combinação com a escova para juntas ou o cortador de bordos.
→ Pressione o bloqueio [A] para a frente e mantenha-o pressionado ①.
→ Insira a roda de guia na unidade de engrenagem
→ Solte o bloqueio [A].
√ O bloqueio encaixa de forma audível.
Desmontagem
→Pressione o bloqueio [A] para a frente e mantenha-o pressionado ①.
→ Retire a roda de guia da unidade de engrenagem
Unir a unidade da ferramenta de trabalho ao cabo de comando M
→ Pressione o botão de engate [A] no cabo de comando e insira o cabo de comando no alojamento da escova multifuncional até que o botão engate no alojamento [B] ①②.
Atenção!
Certifique-se de que fica bem encaixado
Nota
Pode ser adquirida uma pega central opcional como acessório para o cabo de comando. As informações e instruções de montagem encontram-se no manual de instruções do cabo de comando.
Operação
Horários de funcionamento
Observe os regulamentos regionais. Informe-se acerca dos horários de operação junto das autoridades locais competentes.
Ligar o aparelho N
AVISO!
Perigo de ferimentos ou danos materiais
Segure sempre o aparelho firmemente com ambas as mãos durante a operação. Uma mão segura na pega, a outra mão segura o cabo de comando na área revestida ou a pega central que pode ser adquirida opcionalmente.
Assegure sempre uma postura firme.
→ Acione o interruptor de bloqueio de arranque [A] na pega ①.
→ Ao mesmo tempo, acione o interruptor para ligar/desligar [B] na pega ②.
→ Volte a soltar o interruptor de bloqueio de arranque.
√ O aparelho está em funcionamento.
Desligar o aparelho N
→ Solte o interruptor para ligar/desligar na pega.
√ O aparelho está desligado.
Nota
A ferramenta com escova e o cortador de bordos continua a funcionar por alguns instantes.
Nota
Ao soltar o interruptor para ligar/desligar, o interruptor de bloqueio de arranque volta automaticamente à sua posição inicial.
A escova standard incluída no material fornecido (cerdas duras) destina-se exclusivamente à utilização em solos em pedra e asfalto.
Antes de trabalhar, verifique num pequeno local da superfície a ser limpa se o revestimento do solo não é danificado pela ação da escova.
Não use a escova por muito tempo no mesmo local.
Em operação, o aparelho gera uma força através da escova em rotação que tem de ser sustentada.
Nota
No caso de piso muito sujo, este podem ser humedecido ligeiramente para facilitar o processo de limpeza.
Nota
Para solos de madeira dura é disponibilizada uma escova especial para solos de madeira como acessório opcional. Para este assunto, contacte o seu revendedor.
→ Coloque o aparelho paralelo à superfície a ser tratada.
→ Mantenha o aparelho em ângulo de trabalho.
→ Ligue o aparelho.
→ Caminhe a ritmo constante e empurre o aparelho à sua frente.
→ Consoante o grau de sujidade, exerça pressão ligeira a moderada na escova.
Limpar juntas com a escova para juntas J
Atenção!
A escova standard incluída no material fornecido (cerdas em metal) destina-se exclusivamente à utilização em solos em pedra dura.
Antes de trabalhar, verifique num pequeno local da superfície a ser limpa se o revestimento do solo não é danificado pela ação da escova.
Não use a escova por muito tempo no mesmo local.
→ Coloque o aparelho paralelamente com a roda de guia e a escova para juntas sobre a junta a trabalhar.
→ Mantenha o aparelho em ângulo de trabalho. → Ligue o aparelho.
→ Alinhe a escova para juntas ao centro da junta.
→ Caminhe a ritmo constante e empurre o aparelho à sua frente.
Nota
Para solos em pedra menos duros e delicados, é disponibilizada uma escova especial para juntas em nylon como acessório opcional. Para este assunto, contacte o seu revendedor.
Cortar bordos de relva com o cortador de bordos KL
AVISO!
Perigo de ferimentos ou danos materiais
- Antes da utilização, corte o bordo de relva com a cortadora de relva.
A erva crescida na superfície pavimentada não deve exceder a espessura máxima de 3 cm.
➢ Certifique-se de que a aresta do meio-fio não é danificada pela lâmina de corte rotativa durante o trabalho.
Remover o cabo de comando com acumulador integrado M
→ Desligue o aparelho.
Prima o botão de engate [A] no cabo de comando ①.
→ Extraia o cabo de comando do alojamento da ferramenta de trabalho [B] completamente ②.
Manutenção
AVISO!
Perigo de ferimentos ou danos materiais.
Os trabalhos de manutenção e limpeza no aparelho só podem ser executados com o motor desligado e a ferramenta de trabalho imobilizada.
➢ Antes de todos os trabalhos no aparelho, remover o cabo de comando no qual o acumulador está integrado.
Não limpe o aparelho com água.
Para trabalhos de reparação e manutenção, bem como substituição de elementos de segurança, recorra exclusivamente a um técnico qualificado ou uma oficina especializada.
Use luvas de proteção em todos os trabalhos ferramenta com escova ou na ferramenta de corte de bordos.
Providencie a substituição atempada de escovas ou lâminas de corte desgastadas por um técnico qualificado ou por uma oficina especializada.
Providencie a substituição de rolos de escovas ou discos de escovas opcionais por um técnico qualificado ou por uma oficina especializada.
→ Pelo menos, uma vez por ano, submeta o aparelho a manutenção por uma oficina especializada.
Limpeza
→ Alinhe a lâmina de corte do aparelho com o bord de relva.
→ Ligue o aparelho.
→ Introduza a lâmina de corte na relva diretamente adjacente à superfície pavimentada.
→ Conduza o aparelho ao longo do bordo de relva com uma pressão ligeira.
Nota
A escova pequena disposta paralelamente à lâmina de corte serve para varrer o bordo de corte durante a operação.
→ Desligue o aparelho, aguarde até que a ferra- menta de trabalho esteja imobilizada e remova o cabo de comando.
→ Após cada utilização, limpe o aparelho, em particular, as aberturas de ventilação, com um pano seco ou, em caso de sujidade forte, com uma escova.
→ Limpe a ferramenta com escova/cortador de bordos cuidadosamente após cada utilização.
→ Após a utilização, pulverize a lâmina de corte da unidade de corte de bordos com óleo de manutenção para garantir um longo tempo de vida útil. Se possível, utilize um lubrificante ecológico.
→ Não aplique óleo na lâmina de corte durante o funcionamento.
→Para lubrificar a unidade de corte de bordos, coloque-a de lado e aplique uma película de óleo fina sobre a lâmina de corte.
Transporte e armazenamento
AVISO!
Perigo de ferimentos devido à ferramenta de trabalho.
Antes de cada transporte e armazenamento, desligue o aparelho e aguarde que a ferramenta de trabalho fique imobilizada.
Remova o cabo de comando antes do transporte ou do armazenamento.
Transporte
→ Proteja devidamente o aparelho contra deslizamento inadvertido quando o transportar sobre ou dentro de um veículo.
Armazenamento
→ Depois de cada época, proceda a uma limpeza profunda do seu aparelho.
→ Guarde sempre o aparelho em local seco e seguro, fora do alcance das crianças.
→ Guarde o cabo de comando e a escova multifuncional com as ferramentas de trabalho em separado.
→ Guarde o cabo de comando em local fresco e seco. Temperatura de armazenamento recomendada aprox. 0 - 23 °C.
→ Mantenha o aparelho e especialmente os seus componentes de plástico, afastados de fluidos para travões, gasolina, produtos contendo petróleo, óleos penetrantes, etc. Estes contêm substâncias químicas que podem danificar ou destruir os componentes de plástico do aparelho.
→ Os fertilizantes e outros produtos químicos utilizados na jardinagem contêm substâncias que podem ser altamente corrosivas para as peças metálicas do aparelho. Por esta razão, não guarde o seu aparelho perto destes produtos.
Eliminação de anomalias
AVISO!
Perigo de ferimentos ou danos materiais
Em caso de dúvida, recorra sempre a uma oficina especializada.
Antes de proceder a qualquer verificação ou trabalhos no aparelho, desligue o motor e remova o cabo de comando.
Problema Causa possível Solução
| O aparelho desliga-se. | O acumulador está excessivamente quente. Deixe o acumulador arrefecer. | |
| O acumulador está descarregado. Carregue o acumulador. | ||
| A temperatura do aparelho (eletrónica) é dema-siado alta. | Deixe o aparelho arrefecer e, se necessário, limpe as aberturas de ventilação | |
| Disparo devido a sobrecorrente Se o problema persistir, recorra a uma oficina especializada. | ||
| Não é possível ligar o aparelho. | O acumulador está descarregado. Carregue o acumulador. | |
| Disparo devido a sobrecorrente Se o problema persistir, recorra a uma oficina especializada. | ||
| Temperatura do acumulador demasiado alta ou demasiado baixa. | Deixe o acumulador arrefecer ou aque-cer. | |
| Acumulador com defeito. Providencie a verificação do acumulador com o cabo de comando por uma oficina especializada. | ||
| Funcionamento irregular, forte vibra-ção da escova/do cortador de bordos. | Escova/cortador de bordos com defeito. Recorra a uma oficina especializada. | |
| Fixação da escova/cortador de bordos solta. Recorra a uma oficina especializada. | ||
Garantia
Em cada país são válidas as respetivas condições de garantia publicadas pela nossa empresa ou pelo importador. As avarias serão por nós reparadas sem encargos, no âmbito da garantia, desde que causadas por um defeito de material ou de fabrico. Em caso de garantia, dirija-se ao seu revendedor ou à sucursal mais próxima.
Declaração CE de conformidade
Na declaração CE de conformidade fornecida em separado, e que é parte integrante deste manual de instruções, irá encontrar mais informações sobre o aparelho.
Eliminação ecológica
As ferramentas elétricas, acessórios e embalagens devem ser reaproveitados de modo ecológico.
Não deite acumuladores para o lixo doméstico, fogo ou água. Os acumuladores têm de ser recolhidos, reciclados ou eliminados de forma ecologicamente correta.
Ferramenta elétrica (sem acumuladores/baterias):
Não coloque a ferramenta elétrica no lixo doméstico! Entregue-o num centro de recolha e eliminação de resíduos apropriado.
