| Merkki | Wolf Garten |
| Malli | ED 16 eM |
| Tuotetyyppi | Langaton monitoimiharja |
| Virtalähde | Ohjausvarteen integroitu ladattava litiumioniakku |
| Päätoiminnot | Kivettyjen pintojen puhdistus, saumojen puhdistus, nurmikon reunojen leikkaus |
| Mukana tulevat lisävarusteet | Kova harjaspintojen harja (Brush) |
| Valinnaiset lisävarusteet | Saumaharja (Joint Brush), reunaleikkuri (Edge Cutter), ohjauspyörä, keskikahva |
| Moottorin nopeus | Ei ilmoitettu (nopea pyörimisliike) |
| Suositeltu työalue | Yksityiset ulkokivetyt pinnat |
| Huolto ja puhdistus | Puhdista jokaisen käytön jälkeen kuivalla liinalla tai harjalla; älä pese vedellä; öljyä reunaleikkurin terä käytön jälkeen |
| Turvallisuus | Käytä suojalaseja, kuulosuojaimia, käsineitä ja turvakenkiä; pidä sivulliset vähintään 15 metrin etäisyydellä; älä käytä sateessa |
| Varaosat ja korjattavuus | Harjat, leikkuuterät, ohjausvarsi; korjaus vain valtuutetussa huoltoliikkeessä; käytä alkuperäisiä osia |
| Takuu | Valmistajan takuu lainmukaisten määräysten mukaisesti (materiaali- tai valmistusvirheet) |
| Paino | Ei ilmoitettu |
| Mitat (P x L x K) | Ei ilmoitettu |
| Sertifiointi | CE-merkintä |
Usein kysytyt kysymykset - ED 16 eM Wolf Garten
Käyttäjien kysymyksiä aiheesta ED 16 eM Wolf Garten
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Sähköinen puutarhatyökalu PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi ED 16 eM - Wolf Garten ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. ED 16 eM merkiltä Wolf Garten.

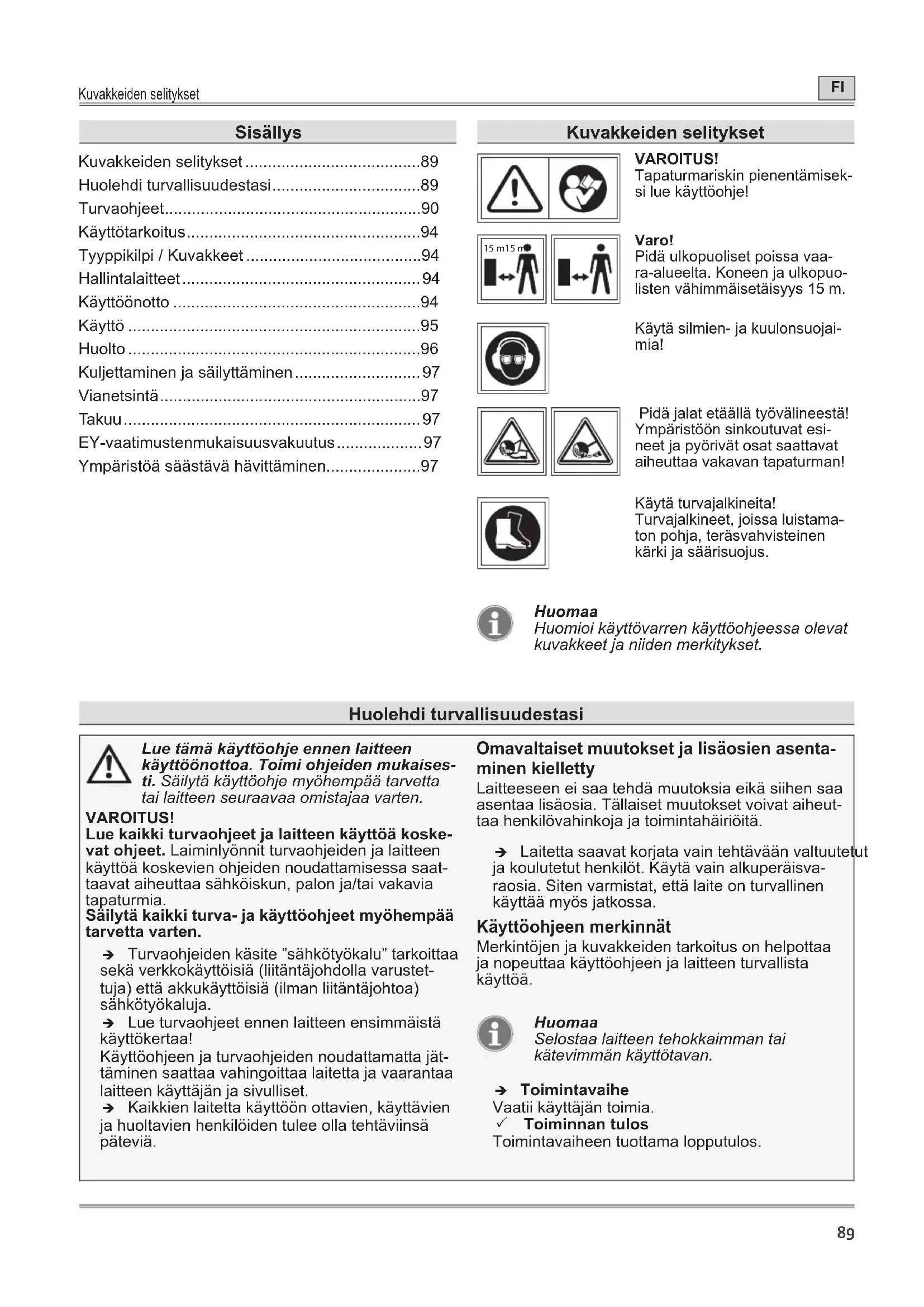

KÄYTTÖOHJE ED 16 eM Wolf Garten
(Alkuperäinen käyttöohjekirja)
ES Español 98
Kuvakkeiden selitykset 89
Huolehdi turvallisuudestasi....89
Turvaohjeet....90
Käyttötarkoitus....94
Tyyppikilpi / Kuvakkeet 94
Hallintalaitteet....94
Käyttöönotto 94
Käyttö 95
Huolto 96
Kuljettaminen ja säilyttäminen....97
Vianetsintä....97
Takuu....97
EY-vaatimustenmukaisuusvakuutus....97
Ympäristöä säästävä hävittäminen....97
Kuvakkeiden selitykset
VAROITUS!
Tapaturmariskin pienentämiseksi lue käyttöohje!
Varo!
Pidä ulkopuoliset poissa vaara-alueelta. Koneen ja ulkopuolisten vähimmäisetäisyys 15 m.
Käytä silmien- ja kuulonsuojai-mia!
Pidä jalat etäällä työvälineestä! Ympäristöön sinkoutuvat esi- neet ja pyörivät osat saattavat aiheuttaa vakavan tapaturman!
Käytä turvajalkineita!
Turvajalkineet, joissa luistama- ton pohja, teräsvahvisteinen kärki ja säärisuojus.
Huomaa
Huomioi käyttövarren käyttöohjeessa olevat kuvakkeet ja niiden merkitykset.
Huolehdi turvallisuudestasi
Lue tämä käyttöohje ennen laitteen käyttöönottoa. Toimi ohjeiden mukaisesti. Säilytä käyttöohje myöhempää tarvetta tai laitteen seuraavaa omistajaa varten.
VAROITUS!
Lue kaikki turvaohjeet ja laitteen käyttöä koskevat ohjeet. Laiminlyönnit turvaohjeiden ja laitteen käyttöä koskevien ohjeiden noudattamisessa saattaavat aiheuttaa sähköiskun, palon ja/tai vakavia tapaturmia.
Säilytä kaikki turva- ja käyttöohjeet myöhempää tarvetta varten.
→ Turvaohjeiden käsite "sähkötyökalu" tarkoittaa sekä verkkokäyttöisiä (liitäntäjohdolla varustettuja) että akkukäyttöisiä (ilman liitäntäjohtoa) sähkötyökaluja.
→ Lue turvaohjeet ennen laitteen ensimmäistä käyttökertaa!
Käyttöohjeen ja turvaohjeiden noudattamatta jättäminen saattaa vahingoittaa laitetta ja vaarantaa laitteen käyttäjän ja sivulliset.
→ Kaikkien laitetta käyttöön ottavien, käyttävien ja huoltavien henkilöiden tulee olla tehtäviinsä päteviä.
Omavaltaiset muutokset ja lisäosien asentaminen kielletty
Laitteeseen ei saa tehdä muutoksia eikä siihen saa asentaa lisäosia. Tällaiset muutokset voivat aiheuttaa henkilövahinkoja ja toimintahäiriöitä.
→ Laitetta saavat korjata vain tehtävään valtuutetut ja koulutetut henkilöt. Käytä vain alkuperäisvaraosia. Siten varmistat, että laite on turvallinen käyttää myös jatkossa.
Käyttöohjeen merkinnät
Merkintöjen ja kuvakkeiden tarkoitus on helpottaa ja nopeuttaa käyttöohjeen ja laitteen turvallista käyttöä.
Huomaa
Selostaa laitteen tehokkaimman tai kätevimmän käyttötavan.
→ Toimintavaihe
Vaatii käyttäjän toimia.
√ Toiminnan tulos
Toimintavaiheen tuottama lopputulos.
Huolehdi turvallisuudestasi
[1]Paikkanumero
Paikkanumerot on merkitty tekstissä hakasulkeilla [ ].
A Kuvan tunniste
Kuvat on merkitty kirjaimilla. Kirjain on sekä kuvassa että tekstissä.
① Toimintavaiheen numero
Toimintavaiheet on numeroitu. Numero on sekä kuvassa että tekstissä.
Varoitusten luokittelu
Tässä käyttöohjeessa varoitukset luokitellaan seuraavasti:
! VAARA!
Vaarallinen, välittömästi uhkaava tilanne. Ohjeen noudattamatta jättäminen aiheuttaa vakavan tapaturman tai kuoleman.
VAROITUS!
Vaarallinen tilanne. Ohjeen noudattamatta jättäminen johtaa vakavaan loukkaantumiseen tai kuolemaan.
VARO!
Vaarallinen tilanne. Ohjeen noudattamatta jättäminen johtaa lievään tai vähäiseen loukkaantumiseen.
Huomio!
Mahdollisesti haitallinen tilanne. Ohjeen noudattamatta jättäminen johtaa esinevahinkoihin.
Turvaohjeiden esittämistapa
VAARA!
Vaaran tyyppi ja aiheuttaja!
● Huomiotta jättämisen seuraukset
Toimet vaaratilanteen välttämiseksi
Turvaohjeet
Työalueen turvallisuus
a)Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys ja huonosti valaistu työalue saattavat aiheuttaa onnettomuuden.
b) Älä käytä sähkötyökalua räjähdysvaarallisesa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalu tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryn.
c) Pidä lapset ja myös muut henkilöt etäällä, kun työskentelet sähkötyökalulla. Saatat menettää laitteen hallinnan, jos toiset ihmiset ohjaavatkin ajatuksesi muualle.
Sähköturvallisuus
a) Älä säilytä sähkötyökalua sateessa äläkä kosteassa paikassa. Veden pääseminen sähkötyökaluun lisää sähköiskun vaaraa.
Ihmisten turvallisuus
a) Työskentele sähkötyökalulla tarkkaavaisesti ja järkevästi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeen, alkoholin tai jonkin lääkkeen vaikutuksen alaisena. Lyhytkin tarkkaamaton hetki sähkötyökalua käytettäessä saattaa aiheuttaa vakavan tapaturman.
b) Käytä henkilönsuojaimia ja aina myös suojalaseja. Henkilösuojainten, kuten hengityssuojaimen, luistamattomien turvajalkineiden, suojakypärän ja kuulosuojaimen käyttö sähkötyökalulla työskenneltäessä vähentää tapaturmariskiä.
c) Varo, ettet käynnistä sähkötyökalua vahingossa. Varmista, että sähkötyökalu on pois päältä kytkettynä, ennen kuin liität sen sähköverkkoon tai asennat akun paikalleen ja ennen kuin alat käyttää tai kuljettaa sitä. Sormen pitäminen käyttökytkimellä sähkötyökalua kantaessasi tai laitteen liittäminen sähköverkkoon käyttökytkin päälle kytkettynä aiheuttavat tapaturmien vaaran.
d) Poista sähkölaitteesta säätötyökalu tai ruuvitaltta, ennen kuin kytket sen päälle. Pyörivään terään osuva työkalu tai avain saattaa aiheuttaa tapaturman.
e) Vältä hankalia työasentoja. Huolehdi, että tasapainosi säilyy kaikissa tilanteissa. Sillä tavalla säilytät sähkötyökalun hallinnan myös odottamattomassa tilanteessa.
f) Käytä työhön soveltuvia vaatteita! Älä käytä väljiä vaatteita äläkä koruja. Pidä hiukset, vaat- teet ja käsineet etäällä koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat tarttua koneen liikkuviin osiin.
Turvaohjeet
g) Älä anna työkalujen säännöllisen käytön myötä saadun varmuuden johtaa siihen, että käsittelet työkaluja huolimattomasti ja jätät työkalujen turvallisuutta koskevat periaatteet huomiotta. Huolimattomuus saattaa aiheuttaa sekunnin murto-osassa vakavia vammoja.
Sähkötyökalun käsittely
a) Älä ylikuormita laitetta. Käytä työsi kannalta tarkoituksenmukaista sähkötyökalua. Työhön soveltuvalla sähkötyökalulla työsi sujuu paremmin ja turvallisemmin.
b) Älä käytä sähkötyökalua, jos sen virtakytkin on viallinen. Sähkötyökalu, jota ei voi enää kytkeä päälle tai pois päältä, on vaarallinen. Se on korjattava.
c) Irrota pistoke pistorasiasta ja/tai poista akku, ennen kuin säädät laitetta, vaihdat siihen varusteita ja kun lopetat laitteen käytön. Tällä varotoimella estät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta. Älä anna henkilön käyttää sähkötyökalua, jos hän ei hallitse sen käyttöä tai jos hän ei ole lu- kenut sen käyttöohjetta. Sähkötyökalu ovat vaarallisia kokemattoman henkilön käsissä.
e) Hoida sähkötyökalua huolellisesti. Tarkista, ovatko liikkuvat osat kevytkulkuisia vai juuttuvatko ne kiinni, onko osia rikki tai vahingoittunut niin, että se vaikuttaa sähkötyökalun toimintaan. Korjauta vaurioituneet osat ennen kuin jatkat sähkötyökalun käyttöä. Usein onnettomuuden syynä on huonosti huollettu sähkötyökalu.
f) Pidä laitteeseen kiinnitettävät työkalut puh- taina. Hyvin hoidettu harjatyökalu ja terävä reunaleikkuri jumiutuvat vähemmän ja niitä on myös helpompi ohjata.
g) Käytä sähkötyökalua ja sen tarvikkeita ja varusteita käyttöohjeissa selostetulla tavalla. Huomioi työolosuhteet ja työn asettamat vaatimukset. Sähkötyökalun käyttö johonkin muuhun kuin sille asetettuun tarkoitukseen saattaa aiheuttaa vaaratilanteita.
h) Pidä laitteen kahvat ja kahvojen pinnat kuivina ja puhtaina. Jos kahvat ja kahvojen pinnat ovat liukkaat, sähkötyökalua ei voi odottamattomissa tilanteissa käsitellä ja hallita turvallisesti.
Akkukäyttöisen sähkötyökalun käsittely
a) Lataa akku vain valmistajan hyväksymässä la- turissa. Laturia saa käyttää vain sille tarkoitetun akun lataamiseen. Muunlaisten akkujen lataami- nen aiheuttaa palovaaran.
b) Käytä sähkötyökalussa vain ao. laitteeseen hyväksyttyä akkua. Muiden akkujen käyttö saattaa aiheuttaa tapaturmia ja palovaaran.
c) Älä säilytä akkua paperiliittimien, kolikoiden, avainten, naulojen, ruuvien äläkä minkään muidenkaan pienten metalliesineiden lähellä. Ne saattavat silloittaa akun kontaktit. Akun kontaktien oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
d) Akku alkaa vuotaa, jos sitä käytetään virheellisesti. Varo koskettamasta sellaista akkua. Huuhtele iho vedellä, jos vahingossa koskit akkuun. Jos akkunestettä on päässyt silmiin, ota yhteys lääkäriin. Vuotava akkuneste saattaa ärsyttää ihoa ja aiheuttaa palovammoja.
Huolto
a) Korjauta sähkötyökalu vain ammattiliikkeessä ja vain alkuperäisvaraosin. Siten varmistat, että sähkötyökalu on turvallinen käyttää myös jatkossa.
b) Älä koskaan korjaa vaurioitunutta akkua. Vain valmistajan tai valtuutetun huollon tulisi huoltaa akku.
Monitoimiharjan turvaohjeet
Pidä kaikki kehonosat loitolla työkalusta. Älä yritä poistaa likaa tai muuta vierasta ainesta työkalun pyöriessä. Poista likaa tai muuta vierasta ainesta vain silloin, kun laitteesta on virta pois päältä kytkettynä. Pienikin tarkkaa-mattomuus monitoimiharjaa käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Kanna laitetta vain moottori sammutettuna ja työkalu pysähtyneenä. Laitteen huolellinen käsittely pienentää työkalun, kuten puhdistusharjan, reunaleikkurin tai saumaharjan aiheuttamaa tapaturmavaaraa.
➢ Pidä sähkötyökalusta kiinni vain eristettyjen kädensijojen kohdalta siltä varalta, että työkalu koskettaa piilossa olevia sähköjohtoja tai laitteen omaa virtajohtoa. Työkalun koskeminen jännitteiseen johtoon saattaa tehdä laitteen metalliosia jännitteisiksi, mikä puolestaan aiheuttaa sähköiskun vaaran.
Tarkasta, ettei työskentelyalueella ole näkymättömissä mitään esineitä, esim. kiviä, piikkilankaa jne.
Pidä laitteesta kiinni kaksin käsin.
Jos laite koskettaa vierasesinettä, kytke laite pois päältä ja irrota käyttövarsi. Tarkasta laitteen kunto vaurioiden varalta ja tarvittaessa anna pienkonehuollon korjata laite.
Kytke laite pois päältä ja irrota käyttövarsi, jos laite alkaa täristä epätavallisen voimakkaasti. Anna laite pienkonehuollon tarkastettavaksi ja tarvittaessa korjattavaksi.
Turvaohjeet
Oma ja muiden henkilöiden turvallisuus
Älä ota laitetta käyttöön, jos lähellä on muita ihmisia (erityisesti lapsia) tai eläimiä. Huolehdi myös, että lapset eivät leiki laitteella.
Keskeytä laitteen käyttö, jos huomaat, että lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä.
Tätä laitetta eivät saa käyttää lapset eivätkä henkilöt, joilla on fyysisiä, psyykkisiä tai aistitoimintoihin perustuvia rajoitteita tai joilla ei ole laitteen käyttöön tarvittavaa riittävää tietoa ja taitoa. Laitetta eivät myöskään saa käyttää henkilöt, jotka eivät tunne käyttöohjetta.
Mahdollisesti käyttäjän ikä on rajattu paikallisilla määräyksillä.
Käynnistä moottori tai kytke moottori päälle huolellisesti käyttöohjeiden mukaan. Pidä jalat kaukana teristä.
Kytke laitteesta virta pois päältä aina, kun irrotat sitä jumista tai jätät sen valvomatta.
Käytä tukevia jalkineita ja pitkiä housuja laitetta käyttäessäsi ja huoltaessasi. Käytä tarvittaessa henkilösuojaimia (suojalaseja, kuulosuojaimia, työkäsineitä jne.). Henkilön-suojainten käyttö pienentää tapaturmavaaraa. Älä käytä väljiä vaatteita. Sellaiset voivat tempautua työkaluun.
Työn valmistelu
Tutustu laitteen toimintaan ja hallintalaitteisiin, ennen kuin alat käyttää sitä.
Älä käytä laitetta, jos sen virtakytkin on viallinen tai jos laitetta ei voi kytkeä virtakytkimestä päälle tai pois päältä. Korjauta virtakytkin pienkonehuollossa.
Älä käytä laitetta, jos suojalaitteet tai suojukset ovat vahingoittuneet tai puuttuvat. Toimita laite pienkonehuoltoon korjattavaksi, tarvittaessa anna vaihtaa suojus.
Ennen kuin säädät tai puhdistat laitetta, kytke laite pois päältä ja irrota kiinteästi asennetulla akulla varustettu käyttövarsi.
Älä käytä laitetta, jos sen harja- tai leikkurityökalu on vaurioitunut tai pahoin kulunut. Toimita laite pienkonehuoltoon korjattavaksi. Tarvittaessa anna vaihtaa viallinen osa.
Lue laturin ja kiinteästi asennetulla akulla varustetun käyttövarren käyttöohjeet. Noudata ohjeita.
Huomaa, että laitteen omistaja tai käyttäjä vastaa toisille henkilöille ja heidän omaisuudelleen aiheutuneista vahingoista ja vaaratilanteista.
Työn aikana
Älä jätä laitetta tauon ajaksi valvomatta, vaan säilytä se turvallisessa paikassa.
➢ Pidä laite vaakasuorassa, kun kytket sen päälle. Tapaturma- ja esinevahinkojen vaara muussa tapauksessa.
➢ Pidä myös työskennellessäsi harjaan tai leikkuriin turvallinen etäisyys.
Ole erityisen varovainen, jos kävelet takaperin. Kompastumisvaara!
Älä silloita äläkä käsittele laitteen käyttökytkimiä millään tavalla (esim. kytkin kahvaan sitomalla).
Työskennellessäsi tarkkaile silmilläsi ympäristöä koko ajan. Et ehkä kuule vaaratilannetta laitteen aiheuttaman melun takia.
Varo! Harja tai leikkuri aiheuttaa jalkojen ja käsien tapaturmavaaran.
Irrota käyttövarsi laitteesta:
- aina kun poistut laitteen luota
- ennen kuin poistat tukoksen
- ennen laitteen tarkastamista, puhdistamista tai korjaamista
- kun tarkastat laitetta vieraaseen esineeseen koskemisen jälkeen
- kun tarkastat laitetta, jos laite alkaa täristä voimakkaasti
Älä käytä laitetta räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Laite saattaa tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryjä.
Älä jätä laitetta valvomatta taukojen ajaksi. Säilytä laite turvallisessa paikassa.
Pidä myös työskennellessäsi turvallinen etäisys pyörivään työkaluun.
Älä koske pyörivään työkaluun.
Pidä laitteesta käytön aikana napakasti kiinni molemmin käsin. Tartu toisella kädellä kädensijaan ja toisella kädellä käyttövarren pinnoitettuun alueeseen tai valinnaisesti saatavilla olevaan käyttövarren kädensijaan.
Käytä suojalaseja ja kuulosuojaimia!
Vältä hankalia työasentoja.
Huolehdi, että tasapainosi säilyy kaikissa tilanteissa. Ole erityisen varovainen rinteessä työskennellessäsi. Älä juokse, vaan liiku rauhallisesti. Sillä tavalla säilytät laitteen hallinnan myös odottamattomassa tilanteessa.
Irrota käyttövarsi laitteesta, kun siirryt uuteen työkohteeseen.
Älä silloita äläkä käsittele muullakaan tavalla laitteen käyttökytkimiä.
Turvaohjeet
Älä iske työkalua maahan äläkä seinää tai puutarhakivetystä vasten. Jos siimapäähän on kohdistunut voimakas isku, tarkkaile, täri-seeko kädensija. Jos näin on päässyt käymään, anna huollon tarkastaa ja tarvittaessa korjata laite.
Ohjeita tärinän varalle:
Tärinä saattaa vaurioittaa hermostoa ja aiheuttaa käsien ja käsivarsien verenkierto-häiriöitä.
Käytä lämpimiä vaatteita ja pidä kätesi lämpi-minä kylmällä ilmalla työskennellessäsi.
Pidä riittävästi taukoja.
Jos huomaat, että sormien tai käsien iho alkaa puutua, ihoa pistelee, tuntuu kipua tai se muuttuu valkoiseksi, lopeta laitteen käyttö ja mene tarvittaessa lääkäriin.
Tärinän päästöarvot:
- Mitattu standardoidulla testimenetelmällä.
- Mahdollistavat sähkötyökalun päästöjen arvioinnin ja eri sähkötyökalujen keskinäisen vertailun. Todellinen kuormitus saattaa olla pienempi tai suurempi käyttöolosuhteista tai sähkötyökalun ja sen varusteiden kunnosta riippuen. Huomioi todellisen kuormituksen arvioinnissa tauot ja kevyen kuormituksen jaksot. Suunnittele turvatoimet tarkistettujen arvioiden mukaisesti, esim. sopivin työjärjestelyin.
Työskentelyn lopettaminen
Kytke laite pois päältä, irrota käyttövarsi ja tarkasta laite vaurioiden varalta. Huomio, vaara! Harja- tai leikkurityökalu pysähtyy viiveellä!
Jos laite on tarkoitus huoltaa tai puhdistaa, kytke laite pois päältä ja irrota käyttövarsi.
Odota, että työkalun pyöriminen lakkaa. Älä koske laitteen liikkuviin osiin ennen kuin olet irrottanut käyttövarren.
Huolehdi, että moottorin tuuletusraoissa ei ole likaa.
Älä puhdista laitetta vedellä.
Saat vaihtaa työkalun vain, kun käyttövarsi on irrotettuna. Käytä vain alkuperäisiä liitososia ja noudata niiden asennusohjeita!
Säilytä laite turvallisessa paikassa.
Älä säilytä laitetta lasten ulottuvilla.
Älä korjaa laitetta itse, vaan vie laite pienko- nehuoltoon korjattavaksi.
Anna laitteen jäähtyä ennen kuin laitat sen sivuun ja/tai viet sen varastoon.
Yleisiä turvaohjeita
Varaosien tulee täyttää valmistajan asettamat vaatimukset. Käytä sen vuoksi vain alkuperäisvaraosia tai valmistajan hyväksymiä muita varaosia. Noudata osien vaihdossa varaosien mukana tulleita asennusohjeita. Irrota sitä ennen kiinteällä akulla varustettu käyttövarsi.
Korjauta laite vain ammattilaisella tai pienkonehuollossa. Pienkonehuoltojen osoitteet löydät verkkosivultamme.
Tämä monitoimiharja valinnaisine lisälaitteineen on tarkoitettu yksityisten, päällystettyjen piha-alueiden hoitamiseen ja nurmikon reunojen leikkaamiseen. Laitetta ei saa käyttää muuhun tarkoitukseen. Käyttäjään tai muihin henkilöihin kohdistuva tapaturmavaara.
Tapaturmien ja esinevahinkojen jäännösriski on olemassa aina, vaikka noudattaisit kaik-kia turva- ja käyttöohjeita. Tämä täytyy pitää mielessä.
Älä käytä laitetta sateella äläkä ukonilman uhatessa.
Vaihda kaikki laitteen kuluneet ja vahingoittuneet ohjetarrat.
Käytä vain valmistajan hyväksymiä akkuja/käyttövarsia, joissa on kiinteästi asennettu akku. Käytä vain valmistajan hyväksymiä la-tureita. Katso hyväksytyt akut/käyttövarret, joissa on kiinteästi asennettu akku ja laturit mukana tul-leesta EY-vaatimustenmukaisuusvakuutuksesta.
Anna vain pienkonehuollon suorittaa kuluneen leikkuuterän tai harjan tai lisävarusteena saatavien harjojen irrotus ja asennus työvälineeseen.
Käyttötarkoitus
Monitoimiharjan harjatyökalu (brush) on tarkoitettu yksinomaan pienehköjen päällystettyjen alueiden puhdistamiseen yksityisillä pihoilla samoin kuin lisävarusteena saatavat kiinnitystyökalut, esim.
- saumaharja (joint brush) on tarkoitettu pienehköjen päällystettyjen alueiden saumojen harjaamiseen ja puhdistamiseen yksityisillä pihoilla - nurmikon reunaleikkuri (edge cutter) on tarkoitettu pienehköön päällystettyyn alueeseen rajoittuvan nurmikon reunojen leikkaamiseen yksityisillä pihoilla
sekä käytettäväksi tässä käyttöohjeessa olevien selostusten ja turvaohjeiden mukaisesti. Taso- tai saumaharja on tarkoitettu pääsääntöisesti vain kestäville kivipällysteille.
Kaikki muu on käyttötarkoituksen vastaista. Käyttötarkoituksen vastaisesta käytöstä aiheutuneista vahingoista vastaa käyttäjä.
Tyyppikilpi / Kuvakkeet
Sijainti
Tyyppikilpi ja kuvakkeet ovat laitteen kotelossa.
Tyyppikilven tiedot (mallista riippuen)
1 Valmistaja
2 Mallinumero
3 Sarjanumero
4 CE-merkintä
5 Valmistusvuosi
6 Hävittämisohje
7 Turvamerkit
8 Taattu äänitehotaso
9 Nimellisjännite, virtalaji
10 Mallinimi
11 Laiteryhmä
12 Moottorin kierrosnopeus min ^-1
Hallintalaitteet
Hallintalaitteet R
1 Päällekytkennän estokytkin
2 Kädensijan virtakytkin
3 Kädensija
4 Kiinnipitokohta kädelle / kiinnityskohta valinnaiselle käyttövarren kädensijalle
5 Käyttövarsi *(varustettu kiinteästi asennetulla akulla)
6 Lukituspainike
7 Teräsuojus
8 Saumaharja (valinnainen lisälaite)
9 Nurmikon reunaleikkuri, sis. pienen puhdistusharjan (9a) (valinnainen lisälaite)
10 Harja
11 Ohjauspyörä (vaihtoehtoinen lisälaite)
12 Moottori ja vaihde
*Tarvittava hallintalaite (ei sisälly toimitukseen)
Käyttöönotto
Täydentävät asiakirjat
Ota laite käyttöön vasta, kun olet lu- kenut mukana toimitettavan laturin ja käyttövarren käyttöohjeen ja kun olet ymmärtänyt lukemasi ja osaat toimia ohjeiden mukaisesti.
Akun lataaminen
VAROITUS!
Lataa akku vain valmistajan hyväksymällä laturilla. Katso hyväksytyt laturit laitteen mukana toimitetusta EY-vaatimustenmukaisuusvakuutuksesta.
Huomio!
Toimitettaessa akku ei ole täyteen ladattu. Jotta saat akusta täyden tehon, lataa akku ennen ensimmäistä käyttökertaa aivan täyteen.
VARO!
Akku on asennettu kiinteästi käyttövarteen.
→ Lataa akku täydentävien asiakirjojen ohjeiden mukaisesti.
Kokoaminen
VAROITUS!
Harja- tai leikkurityökalu aiheuttaa tapaturmavaaran.
Säädä laitetta vain, kun moottori on sammutettu ja leikkurin liike on pysähtynyt.
Irrota kiinteästi asennetulla akulla varustettu käyttövarsi aina ennen laitteeseen kohdistuvia toimenpiteitä.
Käytä työkäsineitä.
Harjan (brush) kiinnittäminen/irrottaminen AB
Kokoaminen
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Työnnä harja vaihtees∅n
→ Vapauta lukituspainike [A].
√ Lukitus lukkiutuu kuuluvasti.
Irrottaminen
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Ota harja vaihtee?a
Valinnaisen lisälaitteen, esimerkiksi saumaharjan, reunaleikkurin tai ohjauspyörän kiinnittäminen ja irrottaminen
Saumaharjan (joint brush) kiinnittäminen ja irrotta- minen CD
Kiinnittäminen
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Työnnä saumaharja vaihteesön
→ Vapauta lukituspainike [A].
√ Lukitus lukkiutuu kuuluvasti.
Irrottaminen
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Ota saumaharja vaihtee ^2 a
Reunaleikkurin (edge cutter) kiinnittäminen ja irrottaminen EF
Kokoaminen
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Työnnä reunaleikkuri vaihteesön
→ Vapauta lukituspainike [A].
√ Lukitus lukkiutuu kuuluvasti.
Irrottaminen
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Ota reunaleikkuri vaihtee ^2 a
Ohjauspyörän kiinnittäminen ja irrottaminen GH
Kokoaminen
Huomaa
Tarvitaan vain saumaharjaa tai reunaleikkuria käytettäessä.
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Työnnä ohjauspyörä vaihteeseön
→ Vapauta lukituspainike [A].
√ Lukitus lukkiutuu kuuluvasti.
Irrottaminen
→Paina lukitus [A] eteen ja pidä se painettuna ①.
→ Ota ohjauspyörä vaihtee ^2 a
Työkaluyksikön kiinnittäminen käyttövar- teen M
→ Paina käyttövarren lukituspainiketta [A]. Työnnä käyttövartta monitoimiharjan varteen, kunnes monitoimiharjan varren lukituspainike [B] lukittuu ①②.
Huomio!
Varmista moitteeton lukittuminen.
Huomaa
Käyttövarteen on saatavissa valinnaisena lisävarusteena käyttövarren kädensija. Lisätietoja ja asennusohjeet ovat käyttövarren käyttöohjeessa.
Käyttö
Käyttöajat
Noudata paikallisia määräyksiä. Selvitä laitteen sallitut käyttöajat paikallisilta viranomaisilta.
Laitteen kytkeminen päälle N
VAROITUS!
Tapaturmavaara. Esinevahinkojen vaara
➢ Pidä laitteesta käytön aikana napakasti kiinni molemmin käsin. Tartu toisella kädellä kädensijaan ja toisella kädellä käyttövarren pinnoitettuun alueeseen tai valinnaisesti saatavilla olevaan käyttövarren kädensijaan.
Seiso tukevasti.
→ Paina kädensijasäeoleva päällekytkennän estokytkintä [A].
→ Paina samalla kädensivnvirtakytkintä [B].
→ Vapauta päällekytkennän estokytkin.
√ Laite on käynnissä.
Laitteen kytkeminen pois päältä N
→ Vapauta kädensijan virtakytkin.
√ Laite on kytketty pois päältä.
Huomaa
Harjatyökalu ja reunaleikkuri pyörivät vielä jonkin aikaa laitteen pois päältä kytkemisen jälkeen.
Huomaa
Kun vapautat virtakytkimen, päällekytkennän estokytkin palautuu automaattisesti alku-asentoonsa.
Pinnan puhdistaminen harjalla
Huomio!
Toimitukseen kuuluva vakioharja (kovat harjakset) on tarkoitettu käytettäväksi yksinomaan kivi- ja asfalttipinnoilla.
Ennen kuin aloitat työskentelyn, testaa puhdistettava pinta pieneltä alueelta varmistaaksesi, ettei harjaaminen vahingoita pintaa.
Älä harjaa samaa kohtaa liian kauan.
Käytettäessä laite aiheuttaa pyörivän harjan kautta voiman, jota on vastaan on pidettävä.
Ohje
Erittäin likaista pintaa voit ensin kastella puhdistamisen helpottamiseksi.
Ohje
Kovapuulattioiden puhdistamiseen on saatavissa valinnaisena lisälaitteena erityinen puulattiaharja. Pyydä lisätietoja jälleenmyyjältä.
→ Aseta laite samansuuntaisesti käsiteltävän pinnan kanssa.
→ Pidä laite työskentelykulmassa.
→ Kytke laitteeseen virta päälle.
→ Kävele tasaista kävelyvauhtia ja työnnä laitetta edelläsi.
→ Likaisuusasteesta riippuen paina harjaa kevyesti tai keskimääräisellä voimalla.
Saumojen puhdistaminen saumaharjalla J
Huomio!
Toimitukseen kuuluva vakioharja (metallihar-jakset) on tarkoitettu käytettäväksi yksinomaan kovalla kivipinnalla.
Ennen kuin aloitat työskentelyn, testaa puhdistettava pinta pieneltä alueelta varmistaaksesi, ettei harjaaminen vahingoita pintaa.
Älä harjaa samaa kohtaa liian kauan.
→ Aseta laite, ohjauspyörä ja saumaharja samansuuntaisesti käsiteltävän sauman kanssa.
→ Pidä laite työskentelykulmassa.
→ Kytke laitteeseen virta päälle.
→ Kohdista saumaharja liitoksen keskelle.
→ Kävele tasaista kävelyvauhtia ja työnnä laitetta edelläsi.
Ohje
Vähemmän kovien, herkkien kivipintojen puhdistamiseen on saatavissa valinnaisena lisälaitteena erityinen nailonsaumaharja. Pyydä lisätietoja jälleenmyyjältä.
Nurmikon reunan siistiminen reunaleikkurilla KL
VAROITUS!
Tapaturmavaara. Esinevahinkojen vaara
➢ Leikkaa nurmikon reuna ensin ruohon-leikkurilla.
Päällystetylle alueelle kasvatetun nur- men paksuus ei saa ylittää 3 cm.
Varo vaurioittamasta reunakiven reunaa pyörivällä leikkurilla työskennellessäsi.
→ Kohdista laitteen leikkuri nurmikon reunaan.
→ Kytke laitteeseen virta päälle.
→ Upota leikkuri nurmikkoon aivan päällystetyn alueen viereen.
→ Kuljeta laitetta pitkin nurmikon reunaa kevyesti painaen.
Huomaa
Käytön aikana leikkurin suuntaisesti sijoitettu pieni harja lakaisee leikkuureunan pois.
Kiinteällä akulla varustetun käyttövarren irrottaminen M
→ Kytke laitteen virta pois päältä.
→ Paina käyttövaränlukituspainiketta [A].
→ Vedä käyttövarsi työkalun syvennyksestä [B] kokonaan irti ②.
Huolto
VAROITUS!
Tapaturmavaara. Esinevahinkojen vaara.
Huolla ja puhdista laitetta vain, kun moottori on sammutettu ja työkalun liike on pysähtynyt.
Irrota kiinteästi asennetulla akulla varustettu käyttövarsi aina ennen laitteeseen kohdistuvia toimenpiteitä.
Älä puhdista laitetta vedellä.
Anna vain ammattilaisen tai pienko- nehuollon huoltaa, korjata ja vaihtaa turvallisuuteen liittyvät osat.
Käytä suojakäsineitä aina, kun käsittelet harjatyökalua tai reunaleikkurityökalua.
Anna pienkonehuollon vaihtaa hyvissä ajoin kuluneet harjat ja leikkurit.
Anna pienkonehuollon vaihtaa valinnai-sosien kulunut harjatela tai harjakiekot.
→ Vie laite vähintään kerran vuodessa pienkonehuoltoon huollettavaksi.
Puhdistaminen
→ Kytke laitteesta virta pois päältä. Odota, kunnes työkaulun liike on pysähtynyt, ja irrota käyttövarsi.
→ Puhdista laite, erityisesti tuuletusraot, joka kerta käytön kuivalla kankaalla. Puhdista itsepintainen lika harjalla.
→ Puhdista harjatyökalu/reunaleikkuri varovasti jokaisen käytön jälkeen.
→ Varmista reunaleikkuriyksikön pitkä käyttöikä suihkuttamalla leikkurin terään käytön jälkeen hoitoöljyä. Käytä mahdollisimman ympäristöystävällistä voiteluainetta.
→ Älä öljyä leikkuria käytön aikana.
→ Aseta reunaleikkuriyksikkö öljyämistä varten kyljelleen. Öljyä kevyesti koko leikkuuterä.
Kuljettaminen ja säilyttäminen
VAROITUS!
Työkalu aiheuttaa tapaturmavaaran.
^3/4 Kytke virta pois päältä ennen laitteen kuljettamista ja varastoimista. Odota, että työkalun liike pysähtyy.
^3/4 Irrota käyttövarsi ennen laitteen kuljetta-mista ja varastointia.
Kuljettaminen
î Kun kuljetat laitetta ajoneuvossa, kiinnitä se siten, että se ei pääse tahattomasti liikkumaan.
Säilyttäminen
ī Puhdista laite huolellisesti jokaisen käyttökauden jälkeen.
î Säilytä laite kuivassa ja turvallisessa paikassa poissa lasten ulottuvilta.
Î Säilytä käyttövarsi ja monitoimiharja työkaluineen erillään.
Î Säilytä käyttövarsi viileässä ja kuivassa paikassa. Suositeltava säilytyslämpötila on n. 0 - 23 °C.
ī Laite ja erityisesti sen muoviosat eivät saa joutua kosketuksiin jarrunesteen, bensiinin, maaöljytuotteiden, voiteluöljyjen yms. kanssa. Em. aineet sisältävät kemiallisia yhdisteitä, jotka saattavat vahingoittaa laitteen muoviosia.
ī Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka voivat syövyttää laitteen metalliosia voimakkaasti. Siitä syystä älä säilytä laitetta em. aineiden lähellä.
Vianetsintä
VAROITUS!
Tapaturmavaara. Esinevahinkojen vaara
^34 Jos olet epävarma, toimita laite pienkonehuoltoon.
^3/4 Kytke moottori pois päältä ja irrota käyttövarsi ennen laitteelle tehtäviä tarkastuksia ja huoltoja.
Ongelma Mahdollinen syy Korjaava toimi
| Laite kytkeytyy pois päältä. | Akku on liian kuuma. Anna akun jäähtyä. |
| Akku on purkautunut. Lataa akku. | |
| Laitteen (elektroniikan) lämpötila on liian korkea. Anna laitteen jäähtyä. Tarvittaessa puh-dista tuuletusraot. | |
| Ylivirtalaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudelleen. | |
| Laitteeseen ei tule virta päälle. | Akku on purkautunut. Lataa akku. |
| Ylivirtalaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudelleen. | |
| Akun lämpötila on liian korkea tai liian matala. Anna akun jäähtyä tai lämmetä. | |
| Akku on viallinen. Tarkastuta käyttövarren akku pienkone-huollossa. | |
| Laite käy epätasai-sesti tai harja tai reunaleikkuri tärisee voimakkaasti. | Harja tai reunaleikkuri on vaurioitunut. Toimita laite pienkonehuoltoon. |
| Harjan tai reunaleikkurin kiinnitys on löystynyt. Toimita laite pienkonehuoltoon. |
Takuu
Takuu on maakohtainen. Takuun myönnämme me tai maahantuoja. Korjaamme veloituksetta takuun mukaisesti materiaali- tai valmistusvirheestä aiheutuneet laitteen viat. Käänny takuusioissa myyjälikkeen tai lähimmän jälleenmyyjän puoleen.
EY-vaatimustenmukaisuusvakuutus
Lisätietoja laitteesta on oheen liitetyssä erillisessä EY-vaatimustenmukaisuusvakuutuksessa, joka on olennainen osa tätä käyttöohjetta.
Ympäristöä säästävä hävittäminen
Sähkötyökalut sekä niiden tarvikkeet ja pakkaukset on kierrätettävä ympäristöä säästäen.
Akut ja paristot:
Älä hävitä akkuja sekajätteen mukana, älä polta niitä äläkä heitä niitä vesistöön. Vie akut niille tarkoitettuun keräys- ja kierrätyspisteeseen.
Şähkötyökalut (ilman akkuja/paristoja): Älä hävitä sähkötyökaluja sekajätteen mukana! Toimita laite asianmukaiseen keräyspisteeseen.
