| Merke | Wolf Garten |
| Modell | ED 16 eM |
| Produkttype | Trådløs elektrisk multifunksjonsbørste |
| Strømforsyning | Oppladbart litium-ion-batteri integrert i kontrollhåndtaket |
| Hovedfunksjoner | Rengjøring av belagte overflater, rengjøring av fuger, klipping av plenkant |
| Inkluderte tilbehør | Børste for overflater (Brush) med harde bust |
| Valgfritt tilbehør | Fugebørste (Joint Brush), kantklipper (Edge Cutter), styrehjul, sentralhåndtak |
| Motorhastighet | Ikke oppgitt (rask rotasjon) |
| Anbefalt arbeidsområde | Private utendørs belagte overflater |
| Vedlikehold og rengjøring | Rengjør etter hver bruk med en tørr klut eller børste; ikke vask med vann; olje kantklipperbladet etter bruk |
| Sikkerhet | Bruk vernebriller, hørselsvern, hansker og vernesko; hold tredjepersoner på avstand (≥15 m); ikke bruk i regn |
| Reservedeler og reparasjonsevne | Børster, kutterblad, kontrollhåndtak; reparasjon kun av kvalifisert verksted; bruk originale deler |
| Garanti | Produsentgaranti i henhold til lover (material- eller produksjonsfeil) |
| Vekt | Ikke oppgitt |
| Dimensjoner (L x B x H) | Ikke oppgitt |
| Sertifisering | CE-merking |
Ofte stilte spørsmål - ED 16 eM Wolf Garten
Brukerspørsmål om ED 16 eM Wolf Garten
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Elektrisk hageverktøy i PDF-format gratis! Finn veiledningen din ED 16 eM - Wolf Garten og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ED 16 eM av merket Wolf Garten.
BRUKSANVISNING ED 16 eM Wolf Garten
Transport og opbevaring 79
EF-overensstemmelseserklæring....79
Miljøvenlig bortskaffelse 79
Symbolforklaring
ADVARSEL!
Farens type og kilde!
Følger ved manglende overholdelse
Egen- og personbeskyttelse
→ Tryk låseknappen [A] fremad, og hold trykket ①.
→ Tryk låseknappen [A] fremad, og hold trykket ①.
→ Tryk låseknappen [A] fremad, og hold trykket ①.
→ Tryk låseknappen [A] fremad, og hold trykket ①.
→ Tryk låseknappen [A] fremad, og hold trykket ①.
→ Tryk låseknappen [A] fremad, og hold trykket ①.
Fjernelse af betjeningsskaftet med fast installeret batteri M
Transport og opbevaring
ADVARSEL!
Fjern betjeningsskaftet inden transport og opbevaring.
Transport
EF-overensstemmelseserklæring
Miljøvenlig bortskaffelse

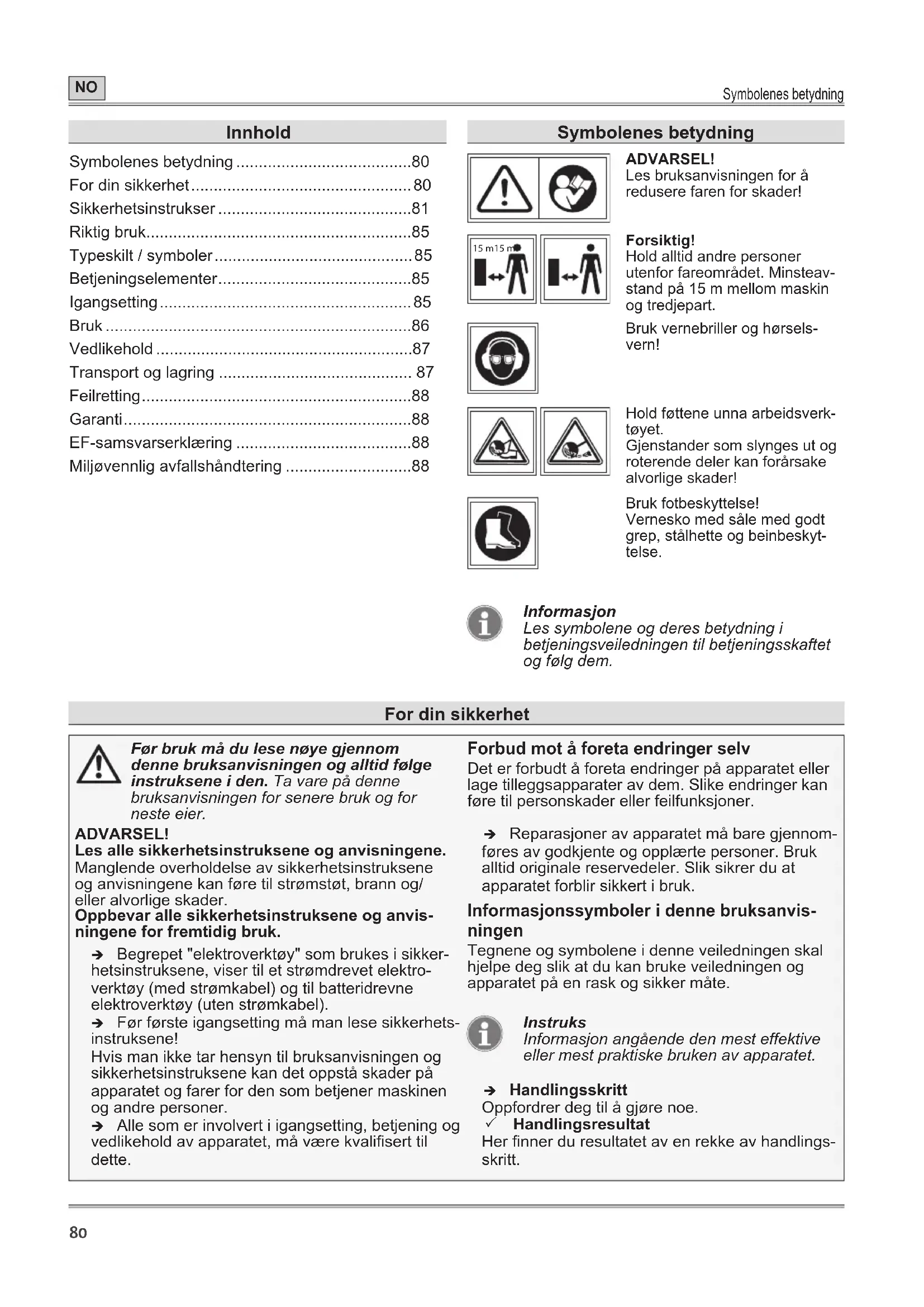

Transport og lagring 87
Feilretting....88
Garanti....88
EF-samsvarserklæring 88
Miljøvennlig avfallshåndtering 88
Symbolenes betydning
ADVARSEL!
Les bruksanvisningen for å redusere faren for skader!
Forsiktig!
Hold alltid andre personer utenfor fareområdet. Minsteavstand på 15 m mellom maskin og tredjepart.
Bruk vernebriller og hørselsvern!
Hold føttene unna arbeidsverktøyet.
Gjenstander som slynges ut og roterende deler kan forårsake alvorlige skader!
Bruk fotbeskyttelse!
Før bruk må du lese nøye gjennom denne bruksanvisningen og alltid følge instruksene i den. Ta vare på denne bruksanvisningen for senere bruk og for neste eier.
ADVARSEL!
Les alle sikkerhetsinstruksene og anvisningene.
Manglende overholdelse av sikkerhetsinstruksene og anvisningene kan føre til strømstøt, brann og/eller alvorlige skader.
Oppbevar alle sikkerhetsinstruksene og anvisningene for fremtidig bruk.
→ Begrepet "elektroverktøy" som brukes i sikkerhetsinstruksene, viser til et strømdrevet elektroverktøy (med strømkabel) og til batteridrevne elektroverktøy (uten strømkabel).
→ Før første igangsetting må man lese sikkerhets-instruksene!
Hvis man ikke tar hensyn til bruksanvisningen og sikkerhetsinstruksene kan det oppstå skader på apparatet og farer for den som betjener maskinen og andre personer.
→ Alle som er involvert i igangsetting, betjening og vedlikehold av apparatet, må være kvalifisert til dette.
Forbud mot å foreta endringer selv
Det er forbudt å foreta endringer på apparatet eller lage tilleggsapparater av dem. Slike endringer kan føre til personskader eller feilfunksjoner.
→ Reparasjoner av apparatet må bare gjennomføres av godkjente og opplæerte personer. Bruk alltid originale reservedeler. Slik sikrer du at apparatet forblir sikkert i bruk.
Informasjonssymboler i denne bruksanvisningen
Tegnene og symbolene i denne veiledningen skal hjelpe deg slik at du kan bruke veiledningen og apparatet på en rask og sikker måte.
Instruks
Informasjon angående den mest effektive eller mest praktiske bruken av apparatet.
→ Handlingsskritt
Oppfordrer deg til å gjøre noe.
√ Handlingsresultat
Her finner du resultatet av en rekke av handlingsskritt.
For din sikkerhet
[1]Posisjonsnummer
Posisjonsnumrene er angitt i teksten med hakeparentes [ ].
A Illustrasjonsmerking
Illustrasjoner er nummerert med bokstaver og merket i teksten.
Den definerte rekkefølgen til handlingsskritene er nummerert med bokstaver og merket i teksten.
Farenivåer for advarslene
I denne bruksanvisningen benyttes følgende farenivåer for å beskrive mulige faresituasjoner:
FARE!
Den farlige situasjonen er nært forestående og kan medføre lette personskader og helt til død hvis tiltakene ikke følges.
ADVARSEL!
En farlig situasjon kan inntreffe og kan medføre alvorlige personskader og død hvis tiltakene ikke blir fulgt.
FORSIKTIG!
Den farlige situasjonen kan inntreffe og kan medføre lette eller mindre personskader hvis tiltakene ikke følges.
Obs!
Det kan oppstå en potensielt skadelig situasjon som hvis den ikke unngås, kan føre til materielle skader.
Sikkerhetsinstruksenes struktur
FARE!
Faretype og -kilde!
Følger ved manglende overholdelse Tiltak for å avverge fare
Sikkerhetsinstrukser
Arbeidsplassikkerhet
a) Hold alltid arbeidsområdet rent og godt opplyst. Uorden eller ubelyst arbeidsområde kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsfarlige omgivelser, hvor det befinner seg brennbare væsker, gass eller støv. Elektroverktøy kan avgi gnister som kan antennes i støv eller damp.
c) Hold barn og andre personer på avstand under bruk av elektroverktøyet. Ved utslag kan du miste kontrollen over maskinen.
Elektrisk sikkerhet
a) Hold elektroverktøy borte fra regn og fuktighet. Hvis det trenger vann inn i elektroverktøyet, øker risikoen for elektrisk støt.
Sikkerheten til personer
a) Vær oppmerksom på det du gjør, og bruk sunn fornuft når du utfører arbeidene med elektroverktøyet. Bruk ikke elektroverktøyet når du er trett, eller under påvirkning av stoff, alkohol eller legemidler. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr som f.eks. støvmaske, sklifaste vernesko, vernehjelm eller hørselvern, alt etter type og bruk av elektroverktøyet, reduserer risikoen for skader.
c) Unngå utilsiktet igangsetting. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømforsyningen og/eller batteriet, tar det opp eller bærer det. Når du har en finger på bryteren når du bærer elektroverktøyet eller hvis du kobler det til strømforsyningen påslått, kan dette føre til ulykker.
d) Fjern innstillingsverktøyet eller skrunøkkelen før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende apparatdel kan medføre personskader.
e) Unngå unormal kroppsholdning. Sørg for at du står riktig, og hold alltid balansen. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk egnete klær. Bruk ikke vide klær eller smykker. Hold hår, klær og hansker på avstand fra bevegelige deler. Løsthengende klær, smykker eller langt hår kan fanges opp av bevegelige deler.
Sikkerhetsinstrukser
g) Tillat ikke at fortroligheten oppnådd gjennom hyppig bruk av verktøy fører til at du blir ufor-siktig og ikke tar hensyn til grunnreglene for verktøysikkerhet. En uforsiktig handling kan fører til alvorlige personskader på et brøkdelsssekund.
Bruk og behandling av elektroverktøyet
a) Utsett ikke apparatet for overbelastning! Bruk bare egnet elektroverktøy for arbeidet ditt. Med et passende elektroverktøy arbeider du bedre og sikrere i angitte ytelsesområde.
b) Bruk ikke elektroverktøy med defekt bryter. Et elektroverktøy som ikke lar seg slå av eller på, er farlig og må repareres.
c) Trekk støpslet ut av stikkontakten og/eller fjern det batteriet før du foretar apparatinnstillinger, skifter tilbehørsdeler eller legger apparatet bort. Dette forsiktighetstiltaket forhindrer utilsiktet start av elektroverktøyet.
d) Lagre ubrukte elektroverktøy utenfor rekkevidden til barn. La ikke personer få bruke apparatet hvis de ikke er fortrolig med dette eller ikke har lest bruksanvisningen. Elektroverktøy er farlige hvis de brukes av uerfarne personer.
e) Stell elektroverktøy med omhu. Kontroller om bevegelige deler fungerer slik de skal og ikke klemmer, om deler er brukket eller skadet slik at funksjonen til elektroverktøyet er nedsatt. La skadde deler repareres før bruk av apparatet. Mange ulykker har sin årsak i dårlig vedlikeholdt elektroverktøy.
f) Hold tilbehørsverktøyet rent. Godt stelte børste-verktøy og skarpe kanttrimmere settes sjelden i klem, og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til denne bruksanvisningen. Ta hensyn til arbeidsbetingelsene og arbeidet som skal utføres. Bruk av elektroverktøy for annet enn angitte bruksområder kan føre til farlige situasjoner.
h) Hold håndtakene og håndtaksflatene tørre og rene. Glatte håndtak og gripeflater muliggjør ingen sikker betjening og kontroll av verktøyet i uforutsette situasjoner.
Bruk og behandling av det batteridrevne verktøyet
a) Batteriene må kun lades opp med ladere som godkjennes av produsenten. Med en lader som er egnet til en bestemt type batterier, er det brannfare när den brukes med andre batterier.
b) Bruk bare angitte batteripakker i elektroverktøyet. Bruk av andre batterier kan føre til skader og brannfare.
c) Hold batteriet som ikke brukes på avstand fra binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan forårsake en brokobling av kontaktene. En kortslutning mellom batterikontaktene kan forårsake forbrenninger eller brann.
d) Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med denne. Skyll av med vann hvis du skulle komme i berøring med væsken. Hvis du får væske i øynene, oppsøk lege i tillegg. Batterivæske som kommer ut, kan føre til hudirritasjon eller forbrenninger.
Service
a) Bare få elektroverktøyet reparert av kvalifiserte fagfolk, og bruk bare originale reservedeler. Slik sikrer du at elektroverktøyet forblir sikkert i bruk.
b) Reparer aldri skadde batterier. Vedlikehold av batterier skal bare foretas av produsenten eller autoriserte tjenesteleverandører.
Sikkerhetsinstrukser for multifunksjonsbørsten
Hold alle kroppsdeler på avstand fra verktøy-et. Forsøk ikke å fjerne smusspartikler eller andre fremmedlegemer ved roterende verktøy. Fjern smusspartikler eller andre fremmedlegemer bare ved avslått apparat. Et øyeblikks uoppmerksomhet ved bruk av multifunksjonsbørsten kan føre til alvorlige skader.
Bær apparatet bare ved avslått motor og stillestående verktøy. Forsiktig håndtering av apparatet reduserer faren for skade på grunn av verktøyene slik som rengjøringsbørsten, kanttrimmeren eller fugebørsten.
Hold elektroverktøyet bare ved hjelp av de isolerte håndtakene fordi arbeidsverktøyet kan komme i kontakt med skjulte strømledninger eller med egen strømkabel. Verktøyets kontakt med en strømførende ledning kan sette apparatets metalldeler under spenning, og føre til et elektrisk støt.
Sjekk om det finnes skjulte gjenstander, f.eks. steiner, tråder, osv. fra flaten som skal bearbeides.
Hold maskinen fast med begge hendene.
Slå av apparatet og ta av betjeningsskaftet etter en berøring av et fremmedlegeme. Kontroller apparatet for skader, få skader reparert av fagverksted.
Slå av apparatet og ta betjeningsskaftet när apparatet begynner å vibrere for mye. Få apparatet kontrollert ev. reparert på et fagverksted.
Beskyttelse av deg selv og andre
Ta ikke maskinen i bruk når det befinner seg personer (spesielt barn) eller dyr i umiddelbar nærhet. Sørg for at barn ikke leker med maskinen.
Avbryt bruken av apparatet hvis du merker at det befinner seg personer (spesielt barn) eller dyr i nærheten.
Sikkerhetsinstrukser
Dette apparatet må ikke brukes av barn eller personer som har nedsatte kroppslige, sensoriske eller sjelelige evner eller med manglende erfaring og kunnskaper. Heller ikke personer som ikke er fortrolige med bruksanvisningen, skal bruke apparatet. Det kan være lokale forskrifter som fastsetter minstealder for brukeren.
Start eller stopp motoren forsiktig i henhold til anvisningene og med føttene på god avstand fra knivene.
Skill alltid apparatet fra strømmen når det forlates uten tilsyn og ved fjerning av blokkeringer.
Når du arbeider med eller ved apparatet må du alltid bruke lukkete sko og langbukser og an-net egnet personlig verneutstyr (vernebriller, hørselsvern, arbeidshansker osv.) Hvis man bruker personlig verneutstyr, reduseres faren for skader. Unngå å bruke vide klær etc. som kan fanges av arbeidsverktøyet.
Før bruk
Før bruk må du gjøre deg kjent med maskinen, dens funksjoner og tilhørende betjeningselementer.
Ikke bruk apparater med defekt bryter, eller som ikke lenger kan slås av eller på. La disse skadene repareres av kvalifiserte fagfolk eller fagverksted.
Bruk aldri apparatet med skadde eller manglende verneinnretninger eller deksler. La disse skadene repareres av kvalifisert fagkraft eller fagverksted.
Slå apparatet av og ta ut betjeningsskaftet, hvor batteriet er fastmontert, før du foretar innstillinger på apparatet eller gjør det rent.
Bruk ikke apparat med defekt eller svært slitt børste- eller kutteinnretning. La disse skadene repareres av kvalifisert fagfolk eller fagverksted.
Les og følg bruksanvisningen til laderen og betjeningsskaftet hvor det fastmonterte batteriet befinner seg.
➢ Tenk på at eieren eller brukeren er ansvarlig for ulykker eller farer som rammer andre personer eller deres eiendeler.
Ved bruk
La aldri maskinen stå uten tilsyn under pauser, og sett den på et sikkert sted.
Hold apparatet parallelt med bakken ved in kobling, ellers er det fare for skader.
Hold også en sikkerhetsavstand til børsten eller skjæreverktøyet ved arbeidene.
Vær spesielt forsiktig när du går bakover. Snublefare!
Det er ikke tillatt å forbikoble og manipulere bryterinnretningene installert på apparatet (f.eks. ved å binde bryteren fast på håndtaket).
Vær alltid oppmerksom på omgivelsene og på mulige farer som du kanskje ikke hører pga. støy fra maskinen.
Forsiktig pga. skader på hender og føtter på grunn av børsten eller skjæreverktøyet.
Fjern alltid betjeningsskaftet fra apparatet:
- när du går bort fra apparatet
• før du fjerner blokkeringer - før kontroll, rengjøring eller arbeider på apparatet
- etter kontakt med fremmedlegemer for å kontrollere apparatet for skader
- ved umiddelbar kontroll när apparatet begynner å vibrere for mye.
Ikke arbeid med maskinen i eksplosjonsfarlige omgivelser der det finnes brennbare væsker, gasser eller støv. Maskinen kan lage gnister som kan antenne støvet eller dampene.
La aldri apparatet stå uten tilsyn under pauser, og sett det på et sikkert sted.
Hold også en sikkerhetsavstand til det roterende verktøyet ved arbeidene.
Grip ikke inn i det roterende tilbehørsverktøy-
et.
Hold maskinen alltid fast med begge hendene under bruk. En hånd på håndtaket, den andre hånden på betjeningsskaftet på det kledte området eller det valgfrie midtgrepet.
Bruk egnete vernebriller og hørselvern.
Unngå unormal kroppsholdning.
Sørg for at du står riktig, og hold alltid balansen. Vær spesielt forsiktig når du går langs et heng. Du må aldri løpe, men bevege deg forover med rolige bevegelser. Dermed kan du kontrolle-re maskinen bedre i uventede situasjoner.
Fjern betjeningsskaftet fra apparatet ved transport fra/til de enkelte arbeidsstedene.
Det er ikke tillatt å forbikoble og manipulere bryterinnretningene installert på apparatet.
Arbeidsverktøyet må ikke støte mot bakken og ikke slå mot murkanter. Hvis tilbehørsverktøyet har fått et sterkt støt, kontroller om det finnes mer vibrasjon på håndtaket. Hvis det er tilfellet, må apparatet kontrolleres eller repareres av kvalifiserte fagfolk eller fagverksted.
Innvirkning fra vibrasjoner kan føre til skader på nerver og forstyrrelser i blodsirkulasjonen i hender og armer.
Bruk varme klær og hold hendene varme og tørre ved arbeider i kalde omgivelser.
Sikkerhetsinstrukser
Ta pauser.
Hvis du merker at huden på fingrene eller hendene blir nummen, kribler, gjør vondt eller farges hvit, avslutt arbeidet med maskinen og oppsøk eventuelt lege.
De angitte vibrasjonsemisjonsverdiene:
- Er målt med en standardisert metode.
- Muliggjør vurdering av elektroverktøyets utslipp og sammenligning mellom ulike elektroverktøy. Alt etter bruksbetingelser, tilstanden til elektroverktøyet eller verktøyene som brukes, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og faser med lav belastning i vurderingen. Bestem vernetiltak iht. tilpassede vurderingsverdier, f.eks. bedriftsinterne tiltak.
Etter bruk
Slå av apparatet, fjern betjeningsskaftet fra apparatet og kontroller det for skader. Obs, fare! Børste-/skjæreverktøyet har etterløp!
Hvis du skal gjennomføre vedlikeholds- og rengjøringsarbeid på apparatet, slå det av og ta betjeningsskaftet av apparatet.
Vent alltid til tilbehørsverktøyet står helt stille, og ikke ta på farlige, bevegelige deler uten først å ta av betjeningsskaftet til apparatet.
Påse at ventilasjonsåpningene er fri for smuss.
Ikke rengjør apparatet med vann. Bytte av tilbehørsverktøyet må bare foretas når betjeningsskaftet er tatt av. Bruk bare originale påbyggingsdeler, og følg monteringsin- struksene!
➢ Sett apparatet på et sikkert sted.
Apparatet må settes utenfor barns rekkevidde.
Du må ikke selv utføre reparasjoner på apparatet, slikt arbeid må overlates til en kvalifisert fagperson eller et fagverksted.
La apparatet avkjøles, før du setter det bort/eller lagrer det.
Generelle sikkerhetsinstrukser
Reservedelene må overholde de kravene som produsenten stiller. Bruk derfor kun originale reservedeler eller reservedeler som er godkjent av produsenten. Følg alltid medfølgende monteringsinstruks ved utskiftning, og fjern alltid betjeningsskaftet hvor det fastmonterte batteriet befinner seg.
Få reparasjoner utelukkende utført av kvalifiserte fagfolk eller på et fagverksted. Adresse til fagverkstedene finner du på våre internettsider.
Denne multifunksjonsbørsten med de valgfrie påbyggingsapparatene er beregnet til pleie på gårdsplassen samt på flater med fast underlag og kutting av plenkanter til privat bruk. På grunn av fysisk fare for brukeren eller andre personer må maskinen ikke brukes til andre formål enn det angitte.
➢ Også ved overholdelse av alle sikkerhets- og betjeningsanvisninger består alltid en restrisiko for personskader og materielle skader. Vær alltid bevisst på dette.
Bruk bare batterier/betjeningsskaft med fastmonterte batterier og ladere som er godkjent av produsenten. Betegnelse på godkjente batterier/betjeningsskaft med fastmonterte batterier og ladere finner du i den vedlagte EU-samsvarserklæringen.
Få utført skifte av slitte kniver og børster eller montering og demontering av valgfrie børster på arbeidsverktøyet bare på et fagverksted.
Riktig bruk
Multifunksjonsbørsten med flatbørsten (Brush) er utelukkende beregnet på utendørs rengjøring av mindre flater med fast underlag hjemme samt med valgfritt tilbehørsverktøy slik som
- fugebørsten (Joint Brush) til børsting og rengjøring utendørs av skjøter på mindre flater hjemme
- kanttrimmeren (Edge Cutter) til utendørs klipping av plenkanter til tilgrensende mindre faste flater hjemme
samt til bruk i henhold til de beskrivelsen og sikkerhetsinstruksene som er angitt i denne bruksanvisningen Bruk av flate- eller fugebørsten er hovedsakelig bare beregnet til grovere steingulv.
All annen bruk regnes som feilaktig bruk. Brukeren er ansvarlig for skader som oppstår på grunn av feilaktig bruk.
Typeskilt / symboler
Plassering
Oppbygging (alt etter tilbehørsverktøy)
1 Produsent
2 Modellnummer
3 Serienummer
4 CE-merking
5 Konstruksjonsår
6 Opplysninger om avfallshändtering
7 Sikkerhetssymboler
8 Garantert støyverdi
9 Nominell spenning, strømtype
10 Modellnavn
11 Apparatgruppe
12 Motorturtall i o/min -1
Betjeningselementer
Betjeningselementer R
1 Sperrebryter
2 På-/avbryter på håndtak
3 Händtak
4 Holdeområde for hånd / festeområde for det valgfrie midtgrepet
5 Betjeningsskaft *(med fastmontert batteri)
6 Låseknapp
7 Vernedeksel
8 Fugebørste (valgfritt tilbehør)
9 Kanttrimmeren inkl. en liten rengjøringsbørste (9a) (valgfritt tilbehør)
10 Flatebørste
Supplerende dokumentasjon
Før du tar maskinen i bruk, må du ha lest gjennom og forstått bruksanvisningene som følger med laderen og betjeningsskaftet. Du må alltid følge instruksene i disse bruksanvisningene.
Lade batteriet
ADVARSEL!
Lad batteriet utelukkende med laderen godkjent av produsenten. Betegnelse på godkjente ladere finner du i den vedlagte EU-samsvarserklæringen.
Obs!
Batteriet leveres delvis ladet. Før du tar batteriet i bruk, bør du lade det helt opp for å sikre full ytelse fra batteriet.
FORSIKTIG!
→ Du må lade opp batteriet etter anvisningene i tilleggsdokumentasjonen.
Montering
ADVARSEL!
Fare for personskader grunnet børste-/eller skjæreverktøyet.
Innstillinger på apparatet må kun foretas när motoren er slått av og arbeidsverktøyet står stille.
Før alle arbeider på apparatet må du ta av betjeningsskaftet som det fastmonterte batteriet befinner seg i.
Bruk arbeidshansker.
Montere/demontere flatebørsten (Brush) A B
Montering
→ Trykk låsen [A] forover, og hold den nede ①.
→ Sett flatebørsten i girenheten
→ Slipp läsen [A] løs.
√ Låsen går hørbart i lås.
Demontering
→ Trykk låsen [A] forover, og hold den nede ①.
→ Ta flatebørsten ut av girenheøn
Montere eller demontere valgfritt tilbehør slik som fugebørste, kanttrimmer eller føringshjul
Montere/demontere fugebørste (Join Brush) CD
Montering
→ Trykk låsen [A] forover, og hold den nede ①.
→ Sett fugebørsten i girenheten
→ Slipp låsen [A] løs.
√ Låsen går hørbart i lås.
Demontering
→ Trykk låsen [A] forover, og hold den nede ①.
→ Ta fugebørsten ut av girenheøn
Montere/demontere kanttrimmeren (Edge Cutter) EF
Montering
→ Trykk låsen [A] forover, og hold den nede ①.
→ Sett kanttrimmeren i girenhe?
→ Slipp låsen [A] løs.
√ Låsen går hørbart i lås.
Demontering
→ Trykk låsen [A] forover, og hold den nede ①.
→ Ta kanttrimmeren ut av girenheøn
Montere/demontere føringshjul GH
Montering
Informasjon
→ Trykk låsen [A] forover, og hold den nede ①.
→ Sett føringshjulet i girenheøn
→ Slipp låsen [A] løs.
√ Låsen går hørbart i lås.
Demontering
→ Trykk låsen [A] forover, og hold den nede ①.
Sette betjeningsskaftet på arbeidsverktøyenheten M
→ Trykk på låseknappen [A] på betjeningsskaftet, og sett betjeningsskaftet i holderen til multifunksjonsbørsten til låseknappen går i lås i holderen [B] ①②.
Obs!
Som tilbehør finnes et midtgrep for betjeningsskaftet. Informasjon og monteringsanvisninger finner du i bruksanvisningen til betjeningsskaftet.
Bruk
Driftstider
→ Trykk på sperrebryteren [A] på håndtaket ①.
→ Trykk på/avbryteren [B] på håndtaketsamtidig.
→ Slipp sperrebryteren igjen.
√ Apparatet er i drift.
Slå av apparatet N
→ Slipp på-/avbryteren på håndtaket igjen.
√ Apparatet er slått av.
Informasjon
Børsteverktøyet og kanttrimmeren fortsetter å gå i kort tid etter avslåing.
Informasjon
Når på-/avbryteren slippes, vil sperrebryteren automatisk settes tilbake i standardposisjon.
Rengjøre flate med flatebørsten
Obs!
Standardbørsten inkl. i leveransen (hard børstekant) skal utelukkende brukes på stein- og asfaltunderlag.
Test på en liten flate før rengjøring av området som skal bearbeides om børsten skader underlaget.
Ved sterkt tilsmussede underlag kan disse fuktes litt på forhånd for å lette rengjøringen.
Informasjon
For harde tregulv finnes en spesiell tregulv-børste som valgfritt tilbehør. Kontakt forhandleren din for dette.
→ Sett apparatet parallelt med flaten som skal bearbeides.
→ Hold apparatet i arbeidsvinkel.
→ Slå apparatet på.
→ Gå frem i jevnt skritthastighet, og skyv apparatet foran deg.
→ Ha lett til middels trykk på børsten avhengig av tilsmussingsgraden.
Rengjøre skjøter med fugebørsten J
Obs!
Standardbørsten inkl. i leveransen (metallkant) skal utelukkende brukes på steinunderlag.
Test på en liten flate før rengjøring av området som skal bearbeides om børsten skader underlaget.
Bruk ikke børsten for lang tid på ett sted.
→ Sett apparatet parallelt med føringshjulet og fugebørsten på skjøten som skal bearbeides.
→ Hold apparatet i arbeidsvinkel.
→ Slå apparatet på.
→ Plasser fugebørsten sentrert i forhold til skjøten.
→ Gå frem i jevnt skritthastighet, og skyv apparatet foran deg.
Informasjon
For mindre harde steinunderlag finnes en spesiell nylonfugebørste som valgfritt tilbehør. Kontakt forhandleren din for dette.
Trimme plenkant med kanttrimmeren KL
ADVARSEL!
Fare for person- eller materialskader
Den lille børsten montert parallelt med kniven brukes til å holde avstand fra klippekanten under bruk.
Fjerne betjeningsskaftet med fastmontert batteri M
→ Slå av maskinen.
→ Trykk läseknappen [A] på betjeningsskaftet ①.
→ Trekk betjeningsskaftet helt ut av holderen på arbeidsverktøyet [B] ②.
Vedlikehold
ADVARSEL!
Fare for person- eller materialskader.
Vedlikeholds- og rengjøringsarbeider på apparatet får kun gjennomføres när motoren og arbeidsverktøyet er stanset.
Før alle arbeider på apparatet må du ta av betjeningsskaftet som det fastmonterte batteriet befinner seg i.
Ikke rengjør apparatet med vann.
Reparasjons- og vedlikeholdsarbeid og bytte av sikkerhetselementer må utføres av kvalifisert fagperson eller fagverksted.
Ved alle arbeider på børste- eller kanttrim- merverktøyet skal du bruke vernehansker.
La disse slitte/oppbrukte børster eller kniver skiftes ut av kvalifiserte fagfolk eller fagverksted.
Få utskiftningen av valgfrie børstevalser eller børsteskiver foretatt av kvalifiserte fagfolk eller fagverksted.
→ La maskinen vedlikeholdes minst én gang i året av et fagverksted.
Rengjøring
→ Slå av apparatet, og vent til arbeidsverktøyet har stanset. Ta deretter av betjeningsskaftet.
→ Rengjør maskinen med en myk, tørr klut etter bruk, spesielt ventilasjonsåpningene. Gjenstridig smuss fjerner du med en børste.
→ Rengjør børste-/kanttrimmerverktøyet forsiktig etter bruk.
→ Spray kniven på kanttrimmerenheten inn med vedlikeholdsolje for å garantere en lang levetid. Bruk et miljøvennlig smøremiddel til dette.
→ Olje ikke kniven under bruk.
→ Legg kanttrimmerenheten på siden for smøring, og påfør en tynn film av olje på kniven.
Transport og lagring
ADVARSEL!
Fare for personskader grunnet arbeidsverktøyet.
Ved hver transport og hver lagring av apparatet slås det av, og man må vente til arbeidsverktøyet har stanset.
Fjern betjeningsskaftet før transport eller lagring.
Transport
→ Sikre apparatet tilstrekkelig godt slik at det ikke sklir utilsiktet när du transporterer det på eller i et kjøretøy.
Lagring
→ Etter sesongen er over, må man gjennomføre en grundig rengjøring av apparatet.
→ Lagre alltid apparatet på et tørt og trygt sted, utilgjengelig for barn.
→Lagre betjeningsskaftet og multifunksjonsbørsten med tilhørende arbeidsverktøy atskilt fra hverandre.
→ Oppbevar betjeningsskaftet på et kjølig og tørt sted. Anbefalt lagertemperatur er ca. 0–23 °C.
→ Hold apparatet og spesielt plastdelene til dette på avstand fra bremsevæske, bensin, jordoljeholdige produkter, smøreoljer etc. Disse inneholder kjemiske stoffer som kan skade, angripe eller ødelegge apparatets plastdeler.
→ Gjødsel og andre hagekjemikalier inneholder stoffer som kan virke sterkt korroderende på maskinens metalldeler. Oppbevar derfor apparatet ikke i nærheten av slike stoffer.
Feilretting
ADVARSEL!
Fare for person- eller materialskader
Problem Mulig årsak Feilretting
| Maskinen slår seg av. | Batteriet er varmt. La det oppladbare batteriet kjøle seg ned. | |
| Batteriet er utladet. Du må lade opp batteriet. | ||
| Apparatets (elektronikkens) temperatur er for høy. | La apparatet kjøle seg ned, og rengjør ev. ventilasjonsåpningene. | |
| Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt. | ||
| Maskinen lar seg ikke skrus på. | Batteriet er utladet. Du må lade opp batteriet. | |
| Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt. | ||
| Batteriets temperatur for høy eller for lav. La det oppladbare batteriet kjøle seg ned eller varme seg opp. | ||
| Batteriet er defekt. Få batteriet i betjeningsskaftet kontrollert på et fagverksted. | ||
| Urolig gange, sterk vibrasjon av børsten/kanttrimmeren. | Børsten/kanttrimmeren er defekt. Ta kontakt med et fagverksted. | |
| Festet til børsten/kanttrimmeren har løsnet. Ta kontakt med et fagverksted. | ||
Garanti
I hvert land gjelder de garantibestemmelsene som er utgitt av vårt firma hhv. vår importør. Feil på maskinen blir reparert gratis i henhold til ansvarsbetingelsene dersom årsaken skulle skyldes material- eller produksjonsfeil. Hvis du påberoper deg garantien, ber vi deg kontakte forhandleren eller et av våre kontorer.
EF-samsvarserklæring
Ytterligere informasjon om apparatet finner du i den vedlagte EF-samsvarserklæringen, som er en del av denne bruksanvisningen.
Miljøvennlig avfallshåndtering
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Batterier:
Batterier må ikke kastes i restavfall eller i vannet eller brennes opp. Batterier må kildesorteres, resirkuleres eller kasseres på en miljøvennlig måte.
Elektroverktøy (uten batterier):
Kast aldri elektroverktøy i husholdningsavfallet! Lever det til et godkjent avfallsmottak.
