ED 16 eM - Elektrisches Gartengerät Wolf Garten - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts ED 16 eM Wolf Garten als PDF.
| Marke | Wolf Garten |
| Modell | ED 16 eM |
| Produkttyp | Elektrische akkubetriebene Multifunktionsbürste |
| Stromversorgung | Wiederaufladbarer Lithium-Ionen-Akku integriert im Griffstiel |
| Hauptfunktionen | Reinigung von Pflasterflächen, Fugenreinigung, Rasenkantenschneiden |
| Im Lieferumfang enthaltenes Zubehör | Hartborstenbürste für Flächen (Brush) |
| Optionales Zubehör | Fugenbürste (Joint Brush), Kantenschneider (Edge Cutter), Führungsrad, Mittelgriff |
| Motordrehzahl | Nicht angegeben (schnelle Rotation) |
| Empfohlener Arbeitsbereich | Private Außenpflasterflächen |
| Pflege und Reinigung | Nach jedem Gebrauch mit einem trockenen Tuch oder einer Bürste reinigen; nicht mit Wasser waschen; Klinge des Kantenschneiders nach Gebrauch ölen |
| Sicherheit | Schutzbrille, Gehörschutz, Handschuhe und Sicherheitsschuhe tragen; Dritte fernhalten (≥15 m); nicht bei Regen verwenden |
| Ersatzteile und Reparierbarkeit | Bürsten, Schneidklingen, Griffstiel; Reparatur nur durch Fachwerkstatt; Originalteile verwenden |
| Garantie | Herstellergarantie gemäß gesetzlichen Bestimmungen (Material- oder Herstellungsfehler) |
| Gewicht | Nicht angegeben |
| Abmessungen (L x B x H) | Nicht angegeben |
| Zertifizierung | CE-Kennzeichnung |
Häufig gestellte Fragen - ED 16 eM Wolf Garten
Benutzerfragen zu ED 16 eM Wolf Garten
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrisches Gartengerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch ED 16 eM - Wolf Garten und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ED 16 eM von der Marke Wolf Garten.
BEDIENUNGSANLEITUNG ED 16 eM Wolf Garten
(Originalbetriebsanleitung)
EN English 19
Bedeutung der Symbole 8
Zu Ihrer Sicherheit......8
Sicherheitshinweise....9
Bestimmungsgemäße Verwendung......13
Typenschild / Symbole....13
Bedienelemente....14
Inbetriebnahme....14
Betrieb 15
Wartung 16
Transport und Lagerung 17
Beseitigung von Störungen 17
Garantie....18
EG-Konformitätserklärung 18
Umweltgerechte Entsorgung ....18

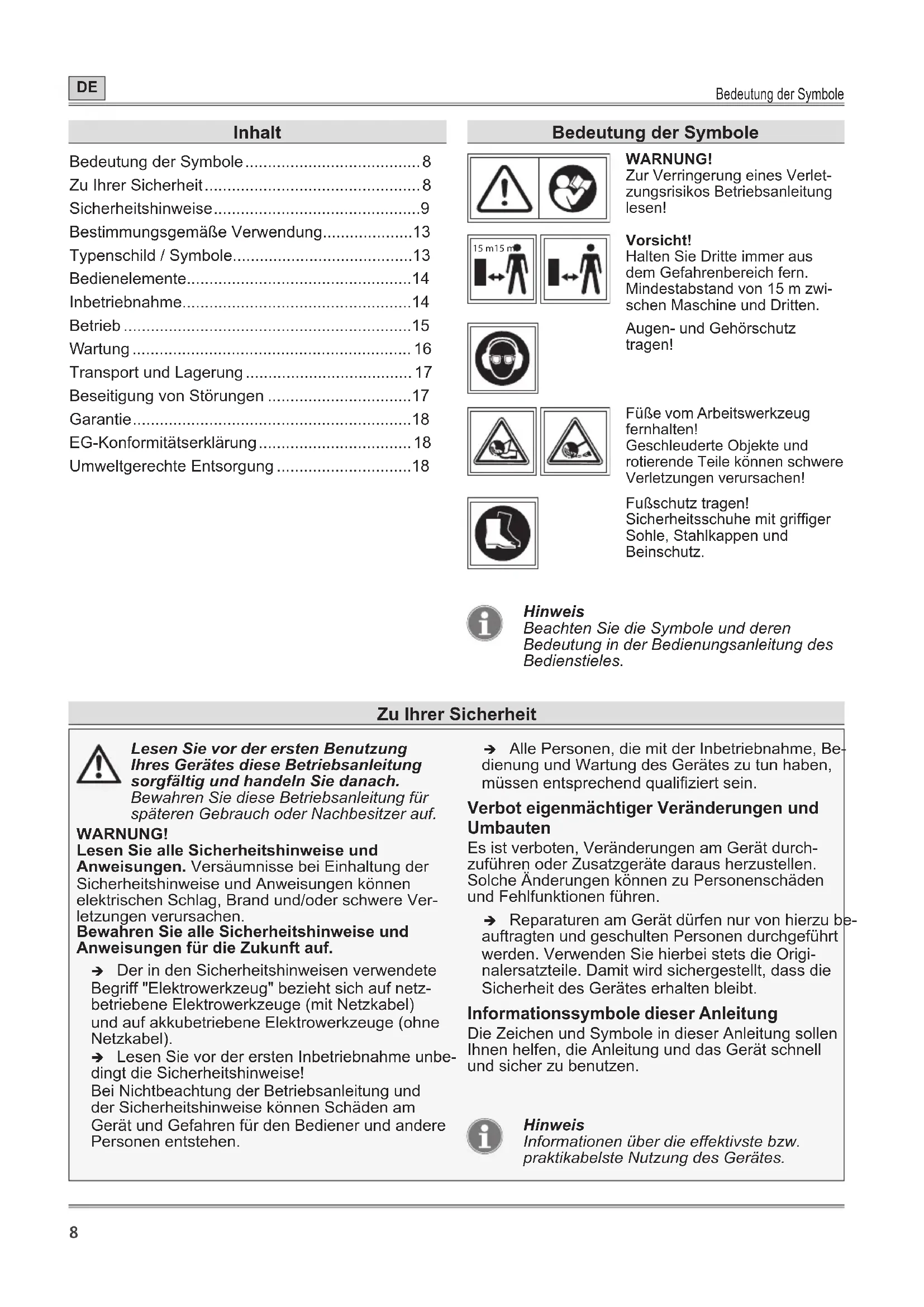

Bedeutung der Symbole
WARNUNG!
Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen!
Vorsicht!
Halten Sie Dritte immer aus dem Gefahrenbereich fern. Mindestabstand von 15 m zwischen Maschine und Dritten.
Augen- und Gehörschutz tragen!
Füße vom Arbeitswerkzeug fernhalten! Geschleuderte Objekte und rotierende Teile können schwere Verletzungen verursachen!
Fußschutz tragen! Sicherheitsschuhe mit griffiger Sohle, Stahlkappen und Beinschutz.
Hinweis
Beachten Sie die Symbole und deren Bedeutung in der Bedienungsanleitung des Bedienstieles.
Zu Ihrer Sicherheit
Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.
WARNUNG!
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
→ Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
→ Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise!
Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
→ Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Verbot eigenmächtiger Veränderungen und Umbauten
Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.
→ Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Informationssymbole dieser Anleitung
Die Zeichen und Symbole in dieser Anleitung sollen Ihnen helfen, die Anleitung und das Gerät schnell und sicher zu benutzen.
Hinweis
Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.
Zu Ihrer Sicherheit
→ Handlungsschritt
Fordert Sie zum Handeln auf.
√ Handlungsergebnis
Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten.
[1] Positionsnummer
Positionsnummern sind im Text mit eckigen Klammern [ ] gekennzeichnet.
A Illustrationskennzeichnung
Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.
① Handlungsschrittnummer
Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.
Gefahrenstufen von Warnhinweisen
In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:
GEFAHR!
Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
WARNUNG!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
VORSICHT!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen.
Achtung!
Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.
Aufbau von Sicherheitshinweisen
GEFAHR!
Art und Quelle der Gefahr!
→Folgen bei Nichtbeachtung
Maßnahme zur Gefahrenabwehr
Sicherheitshinweise
Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
a) Halten Sie Elektrowerkzeuge von Regen und Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrisches Schlages.
Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Sicherheitshinweise
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Lassen Sie nicht zu, dass die durch häufigen Gebrauch von Werkzeugen gewonnene Vertrautheit dazu führt, dass Sie nachlässig werden und die Grundsätze der Werkzeugsicherheit ignorieren. Eine unvorsichtige Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
Verwendung und Behandlung des Elektro-werkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie die Anbauwerkzeuge sauber. Sorgfältig gepflegte Bürstenwerkzeuge und scharfe Kantenschneider verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken und sauber. Rutschige Griffe und Griffflächen ermöglichen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.
Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Reparieren Sie niemals beschädigte Akkupacks. Die Wartung von Akkupacks sollte nur vom Hersteller oder autorisierten Dienstleistern durchgeführt werden.
Sicherheitshinweise
Sicherheitshinweise für die Multifunktionsbürste
Halten Sie alle Körperteile vom Werkzeug fern. Versuchen Sie nicht, bei rotierendem Werkzeug, Schmutzpartikel oder andere Fremdkörper zu entfernen. Entfernen Sie Schmutzpartikel oder andere Fremdkörper nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Multifunktionsbürste kann zu schweren Verletzungen führen.
➢ Tragen Sie das Gerät nur bei ausgeschaltetem Motor und bei stillstehendem Werkzeug. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch die Werkzeuge wie Reinigungsbürste, Rasenkantenschneidmesser oder Fugenbürste.
Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Arbeitswerkzeug in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt des Werkzeuges mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
➢ Suchen Sie das zu bearbeitende Gelände nach verborgenen Objekten, z. B. Steinen, Draht, usw. ab.
➢ Halten Sie das Gerät mit beiden Händen fest. ➢ Schalten Sie das Gerät aus und entfernen Sie den Bedienstiel nach einer Berührung eines Fremdkörpers. Überprüfen Sie das Gerät auf Beschädigungen und lassen Sie Beschädigungen von einer Fachwerkstatt instandsetzen.
➢ Schalten Sie das Gerät aus und entfernen Sie den Bedienstiel, wenn das Gerät übermäßig stark zu vibrieren beginnt. Lassen Sie das Gerät von einer Fachwerkstatt überprüfen und ggf. instandsetzen.
Selbst- und Personenschutz
Nehmen Sie das Gerät nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden. Achten Sie auch darauf, dass Kinder nicht mit dem Gerät spielen.
Unterbrechen Sie den Gebrauch des Geräts, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.
Dieses Gerät darf nicht von Kindern und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
➢ Starten Sie den Motor bzw. schalten Sie den Motor vorsichtig gemäß den Anweisungen und mit den Füßen weit entfernt von den Messern ein.
Trennen Sie das Gerät stets von der Stromversorgung, wenn dieses unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
Tragen Sie bei Arbeiten mit oder an dem Gerät immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Arbeitswerkzeug erfasst werden kann.
Vor dem Einsatz
Machen Sie sich vor Arbeitsbeginn mit dem Gerät und seinen Funktionen sowie ihren Bedienelementen vertraut.
Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Bevor Sie Einstellungen am Gerät vornehmen, oder es säubern, schalten Sie das Gerät aus und entfernen Sie den Bedienstiel, in welchem der Akku fest verbaut ist.
Benutzen Sie kein Gerät mit einer defekten oder stark abgenutzten Bürsten- oder Schneideinrichtung. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
➢ Lesen und beachten Sie die Bedienungsanleitung des Ladegeräts und des Bedienstieles, in welchem der Akku fest verbaut ist. ➢ Denken Sie daran, dass der Betreiber oder Benutzer für Unfälle oder Gefahren, die anderen Personen oder deren Eigentum zustoßen, verantwortlich ist.
Beim Einsatz
Lassen Sie bei Arbeitsunterbrechungen das Gerät nie unbeaufsichtigt und bewahren Sie diese an einem sicheren Ort auf.
Halten Sie das Gerät beim Einschalten parallel zum Boden, da sonst Verletzungsgefahr oder Sachschaden entstehen kann.
Sicherheitshinweise
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zu der Bürste bzw. dem Schneidwerkzeug ein.
Seien Sie besonders vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Schalters am Griff).
Achten Sie stets auf Ihre Umgebung und auf mögliche Gefahren, die Sie wegen der Geräusche des Gerätes vielleicht nicht hören können.
Vorsicht vor Verletzungen an Füßen und Händen durch die Bürste oder das Schneidwerkzeug.
Entfernen Sie immer den Bedienstiel von dem Gerät:
- wann immer Sie sich von dem Gerät entfernen.
- bevor Sie Blockierungen entfernen.
• vor Überprüfen, Reinigen oder Arbeiten am Gerät.
- nach Berühren eines Fremdkörpers, um das Gerät auf Beschädigungen zu überprüfen.
- zur sofortigen Überprüfung, wenn das Gerät beginnt, übermäßig stark zu vibrieren.
Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Das Gerät kann Funken erzeugen, die den Staub oder die Dämpfe entzünden können.
➢ Lassen Sie bei Arbeitsunterbrechungen das Gerät nie unbeaufsichtigt und bewahren Sie ihn es einem sicheren Ort auf.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum rotierenden Werkzeug ein.
Greifen Sie nicht in rotierende Anbauwerkzeuge.
Halten Sie das Gerät während des Betriebes immer mit beiden Händen fest. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Bedienstiel an dem ummantelten Bereich bzw. den optional erhältlichen Mittelgriff.
➢ Tragen Sie geeigneten Augenschutz und Gehörschutz!
Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Seien Sie besonders achtsam, wenn Sie sich an einem Hang bewegen. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
Entfernen Sie den Bedienstiel vom Gerät beim Transport von/zu den einzelnen Arbeitsstellen.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen.
Die Arbeitswerkzeuge nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat das Anbauwerkzeug einmal einen starken Stoß erlitten, achten Sie auf eine verstärkte Vibration am Griff. Wenn dies der Fall ist, muss das Gerät von einer qualifizierten Fachkraft oder einer Fachwerkstatt überprüft und ggf. repariert werden.
Hinweise zu Vibrationen:
Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
➢ Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken.
Machen Sie Pausen.
➢ Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie gegebenenfalls einen Arzt.
Die angegebenen Schwingungsemissionswerte:
- Wurden nach einem genormten Prüfverfahren gemessen.
- Ermöglichen die Abschätzung der Emissionen des Elektrowerkzeuges und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen fest, z.B. organisatorische Maßnahmen.
Nach dem Einsatz
➢ Schalten Sie das Gerät aus, entfernen Sie den Bedienstiel vom Gerät und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Bürsten-/Schneidwerkzeug läuft nach!
Sollten Sie Wartungs- und Reinigungsarbeiten am Gerät durchführen, schalten Sie das Gerät aus und entfernen Sie den Bedienstiel vom Gerät.
Warten Sie immer den Stillstand des Anbauwerkzeuges ab und berühren Sie keine sich bewegenden gefährlichen Teile, ohne vorher den Bedienstiel an dem Gerät zu entfernen.
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie das Gerät nicht mit Wasser.
Sicherheitshinweise
Der Austausch der Arbeitswerkzeuge darf nur bei entferntem Bedienstiel erfolgen. Verwenden Sie nur Original Anbauteile und beachten Sie die Einbauhinweise!
Stellen Sie das Gerät an einem sicheren Ort ab.
Lagern Sie das Gerät nicht in Reichweite von Kindern.
Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen.
➢ Lassen Sie das Gerät abkühlen, bevor Sie es abstellen und/oder lagern.
Allgemeine Sicherheitshinweise
Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie daher nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile. Bitte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise, entfernen Sie vorher den Bedienstiel, in welchem sich der fest verbaute Akku befindet.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen. Adressen von Fachwerkstätten finden Sie auf unserer Internetseite.
Bestimmungsgemäße Verwendung
Die Multifunktionsbürste mit der Flächenbürste (Brush) ist ausschließlich zum Reinigen von kleineren befestigten Flächen im privaten Außenbereich, sowie mit dem optional erhältlichen Anbauwerkzeugen wie
- der Fugenbürste (Joint Brush) zum Bürsten und Reinigen von Fugen von kleineren befestigten Flächen im privaten Außenbereich - dem Rasenkantenschneidmesser (Edge Cutter) zum Schneiden von Rasenkanten an angrenzenden kleineren befestigten Flächen im privaten Außenbereich
sowie zur Verwendung entsprechend der in dieser Betriebsanleitung gegebenen Beschreibung und Sicherheitshinweise bestimmt. Die Verwendung der Flächen- bzw. Fugenbürste ist grundsätzlich nur für unempfindliche Steinböden vorgesehen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.
Diese Multifunktionsbürste mit ihren optionalen Anbaugeräten ist für die Pflege im Hofaußenbereich sowie auf befestigten Flächen und für das Schneiden von Rasenkanten im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer ein Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Benutzen Sie das Gerät nicht bei Regen- oder Gewittergefahr.
Ersetzen Sie alle abgenutzten oder beschädigten Hinweisschilder an dem Gerät.
Benutzen Sie nur die vom Hersteller freigegebenen Akkus/Bedienstiele mit fest verbauten Akkus und Ladegeräte. Die Bezeichnung der freigegebene Akkus/Bedienstiele mit fest verbauten Akkus und Ladegeräte können Sie der beigefügten EG-Konformitätserklärung entnehmen.
➢ Lassen Sie abgenutzte Schneidmesser und Bürsten oder den Ein- und Abbau von optional erhältlichen Bürsten nur von einer Fachwerkstatt an dem Arbeitswerkzeug ausführen.
Typenschild / Symbole
Lage
Das Typenschild und Symbole finden Sie am Gehäuse des Gerätes.
Aufbau (je nach Anbauwerkzeug)
1 Hersteller
2 Modellnummer
3 Seriennummer
4 CE-Kennzeichnung
5 Baujahr
6 Entsorgungshinweis
7 Sicherheitssymbole
8 Schallleistung garantiert
9 Nennspannung, Stromart
10 Modellname
11 Gerätegruppe
12 Motordrehzahl in min ^-1
Bedienelemente
Bedienelemente R
1 Einschaltsperrschalter
2 Ein-/Ausschalter am Handgriff
3 Handgriff
4 Haltebereich für die Hand/ Befestigungsbereich für den optionalen Mittelgriff
5 Bedienstiel *(mit fest verbautem Akku)
6 Einrastknopf
7 Schutzabdeckung
8 Fugenbürste (optionales Zubehör)
9 Rasenkantenschneidmesser inkl. kleiner Reinigungsbürste (9a) (optionales Zubehör)
10 Flächenbürste
11 Führungsrad (optionales Zubehör)
12 Motor-/Getriebeeinheit
*Erforderliches Bedienelement (im Lieferumfang nicht enthalten)
Inbetriebnahme
Ergänzende Dokumentationen
Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerätes und die des Bedienstieles vorliegen und Sie diese verstanden und beachtet haben.
Akku laden
WARNUNG!
Akku ausschließlich mit dem vom Hersteller freigegebenem Ladegerät laden. Die Bezeichnung der freigegebenen Ladegeräte können Sie der beigefügten EG-Konformitätserklärung entnehmen.
Achtung!
Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.
VORSICHT!
Der Akku ist fest im Bedienstiel verbaut.
→ Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.
Montage
WARNUNG!
Gefahr von Verletzungen durch das Bürsten-/ bzw. Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Arbeitswerkzeug vornehmen.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
Tragen Sie Arbeitshandschuhe.
Flächenbürste (Brush) montieren/demontieren A B Montage
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Stecken Sie die Flächenbürste in die Getriebeeinheit ②.
→ Lassen Sie die Verriegelung [A] los.
√ Die Verriegelung rastet hörbar ein.
Demontage
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Entnehmen Sie die Flächenbürste aus der Getrie-beeinheit ②.
Optionales Zubehör wie Fugenbürste, Rasenkantenschneidmesser oder Führungsrad montieren bzw. demontieren
Fugenbürste (Join Brush) montieren/demontieren CD
Montage
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Stecken Sie die Fugenbürste in die Getriebeeinheit ②.
→ Lassen Sie die Verriegelung [A] los.
√ Die Verriegelung rastet hörbar ein.
Demontage
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Entnehmen Sie die Fugenbürste aus der Getrie-beeinheit ②.
Rasenkantenschneidmesser (Edge Cutter) montieren/demontieren EF
Montage
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Stecken Sie die Rasenkantenschneidmesser in die Getriebeeinheit ②.
→ Lassen Sie die Verriegelung [A] los.
√ Die Verriegelung rastet hörbar ein.
Demontage
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Entnehmen Sie die Rasenkantenschneidmesser aus der Getriebeeinheit ②.
Führungsrad montieren/demontieren GH Montage
Hinweis
Nur in Verbindung mit der Fugenbürste oder dem Rasenkantschneidmesser erforderlich.
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Stecken Sie das Führungsrad in die Getriebeeinheit ②.
→ Lassen Sie die Verriegelung [A] los.
√ Die Verriegelung rastet hörbar ein.
Demontage
→ Drücken Sie die Verriegelung [A] nach vorne und halten Sie sie gedrückt ①.
→ Entnehmen Sie das Führungsrad aus der Getrie-beeinheit ②.
Arbeitswerkzeugeinheit mit Bedienstiel verbinden M
→ Drücken Sie den Einrastknopf [A] am Bedienstiel und stecken Sie den Bedienstiel in die Aufnahme der Multifunktionsbürste bis der Einrastknopf in der Aufnahme [B] einrastet ①②.
Achtung!
Achten Sie auf die korrekte Einrastung
Hinweis
Als Zubehör ist ein optional erhältlicher Mittelgriff für den Bedienstiel erhältlich. Informationen und Montagehinweise finden Sie in der Bedienungsanleitung des Bedienstieles.
Betrieb
Betriebszeiten
Beachten Sie bitte regionale Vorschriften. Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.
Gerät einschalten N
WARNING!
Gefahr von Verletzungen oder Sachschäden
Halten Sie das Gerät während des Betriebes immer mit beiden Händen fest. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Bedienstiel an dem ummantelten Bereich ☐ bzw. den optional erhältlichen Mittelgriff.
Achten Sie immer auf einen sicheren Stand.
→Betätigen Sie den Einschaltsperrschalter [A] am Handgriff ①.
→Betätigen Sie gleichzeitig den Ein-/Ausschalter [B] am Handgriff ②.
→ Lassen Sie den Einschaltsperrschalter wieder los. √ Das Gerät ist in Betrieb.
Gerät ausschalten N
→ Lassen Sie den Ein-/Ausschalter am Handgriff los. √ Das Gerät ist ausgeschaltet.
Hinweis
Das Bürstenwerkzeug und das Rasenkan-tenschneidmesser läuft nach dem Ausschalten noch kurze Zeit nach.
Hinweis
Beim Loslassen des Ein-/Ausschalters kehrt der Einschaltsperrschalter automatisch in seine Ausgangsposition zurück.
Flächen mit der Flächenbürste reinigen
Achtung!
Die im Lieferumfang befindliche Standardbürste (harter Borstenbesatz) ist ausschließlich für den Einsatz auf Stein- und Asphaltböden bestimmt.
Prüfen vor der Bearbeitung an einer kleinen Stelle der zu reinigenden Fläche, ob nicht durch die Bürstentätigkeit der Bodenbelag beschädigt wird.
Die Bürste nicht zu lange auf einer Stelle benutzen.
Beim Betrieb erzeugt das Gerät eine Kraft durch die rotierende Bürste, welcher gegen gehalten werden muss.
Hinweis
Bei stark verschmutzten Böden kann dieser leicht vorgenässt werden, um den Reinigungsvorgang zu erleichtern.
Hinweis
Für Hartholzböden gibt es als optionales Zubehör eine spezielle Holzbodenbürste. Kontaktieren Sie hierzu ihren Fachhändler.
→ Setzen Sie das Gerät parallel auf die zu bearbeitende Fläche auf.
→ Halten Sie das Gerät im Arbeitswinkel.
→ Schalten Sie das Gerät ein.
→ Gehen Sie im gleichmäßigen Schritttempo und schieben Sie das Gerät vor sich her.
→ Üben Sie je nach Grad der Verschmutzung
leichten bis mittleren Druck auf die Bürste aus.
Fugen mit der Fugenbürste reinigen J
Achtung!
Die im Lieferumfang befindliche Standardbürste (Metallbesatz) ist ausschließlich für den Einsatz auf harten Steinböden bestimmt.
Prüfen vor der Bearbeitung an einer kleinen Stelle der zu reinigenden Fläche, ob nicht durch die Bürstentätigkeit der Bodenbelag beschädigt wird.
Die Bürste nicht zu lange auf einer Stelle benutzen.
→ Setzen Sie das Gerät parallel mit Führungsrad und Fugenbürste auf die zu bearbeitende Fuge.
→ Halten Sie das Gerät im Arbeitswinkel.
→ Schalten Sie das Gerät ein.
→ Richten Sie die Fugenbürste mittig zur Fuge aus.
→ Gehen Sie im gleichmäßigen Schritttempo und schieben Sie das Gerät vor sich her.
Hinweis
Für weniger harte, empfindliche Steinböden gibt es als optionales Zubehör eine spezielle Nylonfugenbürste. Kontaktieren Sie hierzu ihren Fachhändler.
Rasenkanten mit dem Rasenkantenschneidmesser frei schneiden KL
WARNING!
Gefahr von Verletzungen oder Sachschäden
Mähen Sie vor dem Einsatz die Rasenkante mit dem Rasenmäher.
Die auf die befestigte Fläche gewachse- ne Grasnabe sollte eine maximale Dicke von 3 cm nicht überschreiten.
Achten Sie darauf, dass Sie beim Arbeiten die Randsteinkante nicht durch das rotierende Schneidmesser beschädigen.
→ Richten Sie das Schneidmesser des Gerätes zur Rasenkante aus.
→ Schalten Sie das Gerät ein.
→ Tauchen Sie das Schneidmesser direkt neben der befestigten Fläche in den Rasen ein.
→ Führen Sie das Gerät mit leichtem Druck an der Rasenkante entlang.
Hinweis
Die parallel zum Schneidmesser angeordnete kleine Bürste dient beim Betrieb zum Abkehren der Schneidkante.
Bedienstiel mit fest verbautem Akku entfernen M
→ Schalten Sie das Gerät aus.
→ Drücken Sie den Einrastknopf [A] am Bedienstiel ①.
→ Ziehen Sie den Bedienstiel aus der Aufnahme des Arbeitswerkzeuges [B] ganz heraus ②.
Wartung
WARNING!
Gefahr von Verletzungen oder Sachschäden.
Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Arbeitswerkzeug vorgenommen werden.
Vor allen Arbeiten am Gerät den Be dienstiel, in welchem sich der fest ver baute Akku befindet, entfernen.
Reinigen Sie das Gerät nicht mit Wasser.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführen lassen.
Bei allen Arbeiten an dem Bürstenwerkzeug oder Rasenkantenschneidwerkzeug Schutzhandschuhe tragen.
➢ Lassen Sie rechtzeitig verschlissene/abgenutzte Bürsten bzw. Schneidmesser durch eine qualifizierte Fachkraft oder einer Fachwerkstatt ersetzen.
➢ Lassen Sie den Austausch von optionalen Bürstenwalzen oder Bürstenscheiben durch eine qualifizierte Fachkraft oder einer Fachwerkstatt ausführen.
→ Lassen Sie das Gerät mindestens einmal jährlich von einer Fachwerkstatt warten.
Reinigung
→ Schalten Sie das Gerät aus, warten Sie bis das Arbeitswerkzeug zum Stillstand gekommen ist und entfernen Sie den Bedienstiel.
→ Reinigen Sie das Gerät, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.
→ Reinigen Sie das Bürstenwerkzeug/das Rasenkantenschneidwerkzeug vorsichtig nach jedem Gebrauch.
→ Sprühen Sie das Schneidmesser der Rasenkantenschneideinheit nach dem Ein satz mit Pflegeöl ein, um eine lange Lebensdauer zu garantieren. Verwenden Sie hierzu möglichst umweltfreundliche Schmiermittel.
→ Ölen Sie das Schneidmesser nicht während des Betriebs.
→ Legen Sie die Rasenkantenschneideinheit zum Ölen auf die Seite und tragen Sie einen dünnen Ölfilm auf dem Schneidmesser auf.
Transport und Lagerung
WARNUNG!
Gefahr von Verletzungen durch das Arbeitswerkzeug.
Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Arbeitswerkzeuges abwarten.
Entfernen Sie Bedienstiel vor Transport oder Lagerung.
Transport
→ Sichern Sie das Gerät ausreichend gegen unbeabsichtigtes Verrutschen, wenn Sie es auf oder in einem Fahrzeug transportieren.
Lagerung
→ Führen Sie nach jeder Saison eine gründliche Reinigung an Ihrem Gerät durch.
→ Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
→ Lagern Sie den Bedienstiel und die Multifunktionsbürste mit ihren Arbeitswerkzeugen getrennt voneinander.
→ Lagern Sie den Bedienstiel an einem kühlen und trockenen Ort. Empfoh lene Lagertemperatur ca. 0 - 23 °C.
→ Halten Sie das Gerät und insbesondere seine Plastikbestandteile fern von Bremsflüssig keiten, Benzin, erdölhaltigen Produkten, Kriech ölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Gerätes beschä digen, angreifen oder zerstören können.
→ Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile des Gerätes wirken können. Lagern Sie Ihr Gerät daher nicht in der Nähe dieser Stoffe.
Beseitigung von Störungen
WARNUNG!
Gefahr von Verletzungen oder Sachschäden
Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.
Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entfernen Sie den Bedienstiel.
Problem Mögliche Ursache Abhilfe
| Das Gerät schaltet ab. | Der Akku ist zu heiß. Lassen Sie den Akku abkühlen. | |
| Der Akku ist entladen. Laden Sie den Akku auf. | ||
| Temperatur des Gerätes (Elektronik) ist zu hoch. | Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze | |
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Das Gerät lässt sich nicht einschalten. | Der Akku ist entladen. Laden Sie den Akku auf. | |
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Temperatur des Akkus zu hoch oder zu niedrig. | Lassen Sie den Akku abkühlen bzw. aufwärmen. | |
| Der Akku ist defekt. | Lassen Sie den Akku in dem Bedienstiel von einer Fachwerkstatt überprüfen. | |
| Unruhiger Lauf, starkes Vibrieren der Bürste/ des Rasenkantenschneiders. | Die Bürste/das Rasenkantenschneidmesser ist schadhaft. | Suchen Sie eine Fachwerkstatt auf. |
| Die Befestigung der Bürste/des Rasenkantenschneidmessers hat sich gelöst. | Suchen Sie eine Fachwerkstatt auf. | |
Garantie
In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.
EG-Konformitätserklärung
Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.
Umweltgerechte Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.
Akkus/Batterien:
Werfen Sie Akkus nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus müssen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.
Elektrowerkzeug (ohne Akkus/Batterien):
Werfen Sie das Elektrowerkeug nicht in den Hausmüll! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.
Contents
WOLF-Garten ist eine Marke der Stanley Black & Decker Outdoor GmbH WOLF-Garten is a trademark of Stanley Black & Decker Outdoor GmbH
Wiesenstraße 9 • 66129 Saarbrücken • Germany
Fon/Phone +49 6805 79-202 • Fax +49 6805 79-442
www.WOLF-Garten.com • info@WOLF-Garten.com
769-26643
