| Marka | Wolf Garten |
| Model | ED 16 eM |
| Typ produktu | Bezprzewodowa elektryczna szczotka wielofunkcyjna |
| Zasilanie | Wbudowany akumulator litowo-jonowy w rękojeści sterującej |
| Główne funkcje | Czyszczenie powierzchni brukowanych, czyszczenie fug, przycinanie krawędzi trawnika |
| Dołączone akcesoria | Szczotka do powierzchni (Brush) z twardym włosiem |
| Akcesoria opcjonalne | Szczotka do fug (Joint Brush), przecinarka do krawędzi (Edge Cutter), koło prowadzące, uchwyt środkowy |
| Prędkość silnika | Nie podano (szybki obrót) |
| Zalecany obszar pracy | Prywatne zewnętrzne powierzchnie brukowane |
| Konserwacja i czyszczenie | Czyścić po każdym użyciu suchą szmatką lub szczotką; nie myć wodą; oliwić ostrze przecinarki do krawędzi po użyciu |
| Bezpieczeństwo | Nosić okulary ochronne, słuchawki przeciwhałasowe, rękawice i obuwie ochronne; zachować odległość od osób trzecich (≥15 m); nie używać w deszczu |
| Części zamienne i naprawialność | Szczotki, ostrza tnące, rękojeść sterująca; naprawa wyłącznie w specjalistycznym warsztacie; używać oryginalnych części |
| Gwarancja | Gwarancja producenta zgodnie z przepisami prawa (wady materiałowe lub produkcyjne) |
| Waga | Nie podano |
| Wymiary (dł. x szer. x wys.) | Nie podano |
| Certyfikacja | Oznaczenie CE |
Często zadawane pytania - ED 16 eM Wolf Garten
Pytania użytkowników dotyczące ED 16 eM Wolf Garten
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Elektryczne narzędzie ogrodnicze w formacie PDF za darmo! Znajdź swoją instrukcję ED 16 eM - Wolf Garten i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. ED 16 eM marki Wolf Garten.

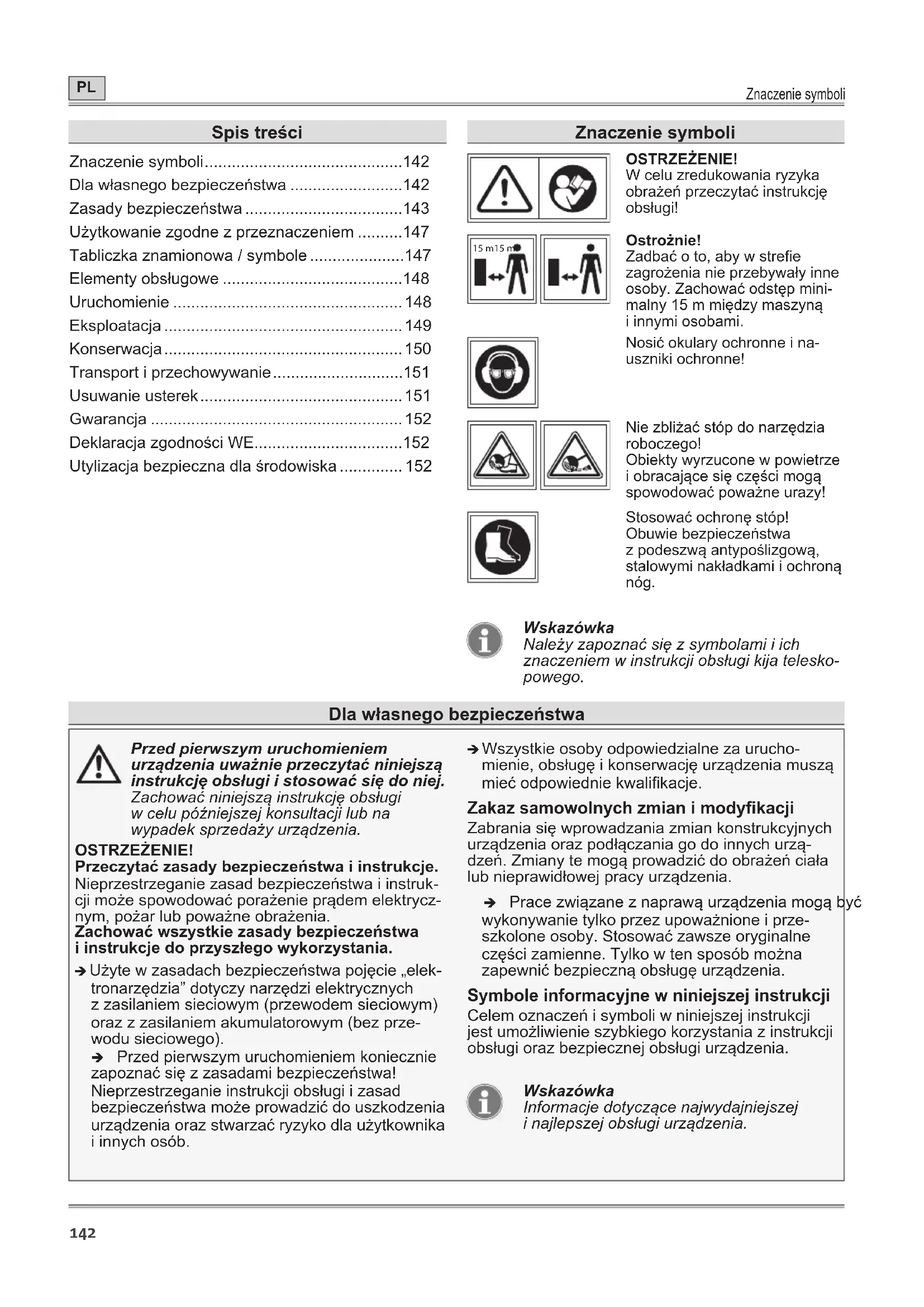

INSTRUKCJA OBSŁUGI ED 16 eM Wolf Garten
(Oryginalna instrukcja obsługi)
CS Český 153
Znaczenie symboli....142
Dla własnego bezpieczeństwa .....142
Zasady bezpieczeństwa 143
Użytkowanie zgodne z przeznaczeniem .....147
Tabliczka znamionowa / symbole .....147
Elementy obsługowe 148
Uruchomienie 148
Eksploatacja 149
Konserwacja....150
Transport i przechowywanie....151
Usuwanie usterek....151
Gwarancja 152
Deklaracja zgodności WE....152
Utylizacja bezpieczna dla środowiska ..... 152
Znaczenie symboli
OSTRZEŻENIE!
W celu zredukowania ryzyka obrażeń przeczytać instrukcję obsługi!
Ostrożnie!
Zadbać o to, aby w strefie zagrożenia nie przebywały inne osoby. Zachować odstęp minimalny 15 m między maszyną i innymi osobami.
Nosić okulary ochronne i na- uszniki ochronne!
Nie zbliżać stóp do narzędzia roboczego!
Obiekty wyrzucone w powietrze i obracające się części mogą spowodować poważne urazy!
Stosować ochronę stóp!
Obuwie bezpieczeństwa z podeszwa antypoślizgową, stalowymi nakładkami i ochroną nóg.
Wskazówka
Należy zapoznać się z symbolami i ich znaczeniem w instrukcji obsługi kija teleskopowego.
Dla własnego bezpieczeństwa
Przed pierwszym uruchomieniem urządzenia uważnie przeczytać niniejszą instrukcję obsługi i stosować się do niej.
Zachować niniejszą instrukcję obsługi w celu późniejszej konsultacji lub na wypadek sprzedaży urządzenia.
OSTRZEŻENIE!
Przeczytać zasady bezpieczeństwa i instrukcje.
Nieprzestrzeganie zasad bezpieczeństwa i instrukcji może spowodować porażenie prądem elektrycznym, pożar lub poważne obrażenia.
Zachować wszystkie zasady bezpieczeństwa i instrukcje do przyszłego wykorzystania.
→Użyte w zasadach bezpieczeństwa pojęcie „elektronarzędzia” dotyczy narzędzi elektrycznych z zasilaniem sieciowym (przewodem sieciowym) oraz z zasilaniem akumulatorowym (bez przewodu sieciowego).
→ Przed pierwszym uruchomieniem koniecznie zapoznać się z zasadami bezpieczeństwa! Nieprzestrzeganie instrukcji obsługi i zasad bezpieczeństwa może prowadzić do uszkodzenia urządzenia oraz stwarzać ryzyko dla użytkownika i innych osób.
→ Wszystkie osoby odpowiedzialne za uruchomienie, obsługę i konserwację urządzenia muszą mieć odpowiednie kwalifikacje.
Zakaz samowolnych zmian i modyfikacji
Zabrania się wprowadzania zmian konstrukcyjnych urządzenia oraz podłączania go do innych urządzeń. Zmiany te mogą prowadzić do obrażeń ciała lub nieprawidłowej pracy urządzenia.
Prace związane z naprawą urządzenia mogą być wykonywanie tylko przez upoważnione i przeszkolone osoby. Stosować zawsze oryginalne części zamienne. Tylko w ten sposób można zapewnić bezpieczną obsługę urządzenia.
Symbole informacyjne w niniejszej instrukcji
Celem oznaczeń i symboli w niniejszej instrukcji jest umożliwiaienie szybkiego korzystania z instrukcji obsługi oraz bezpiecznej obsługi urządzenia.
Wskazówka
Informacje dotyczące najwydajniejszej i najlepszej obsługi urządzenia.
Dla własnego bezpieczeństwa
→ Czynność
Opis czynności do wykonania przez użytkownika.
√ Wynik
Rezultat kilku kolejno wykonanych czynności.
[1]Numer pozycji
Numery pozycji ujęto w tekście w nawiasy kwadratowe [].
A Oznaczenie ilustracji
Ilustracje oznaczono w tekście literami alfabetu.
① Numer czynności
Kolejność wykonywanych czynności została określona w tekście za pomocą kolejnych cyfr.
Stopnie zagrożenia we wskazówkach ostrzegawczych
W niniejszej instrukcji obsługi stosuje się poniższe oznaczenia stopnia zagrożenia w celu wskazania potencjalnych sytuacji niebezpiecznych:
NIEBEZPIECZEŃSTWO!
Grożąca bezpośrednio niebezpieczna sytuacja, która może doprowadzić do poważnych obrażeń lub nawet śmierci, o ile nie zostaną przedsięwzięte odpowiednie środki.
OSTRZEŻENIE!
Niebezpieczna sytuacja, która może wystąpić i doprowadzić do poważnych obrażeń lub nawet śmierci, o ile nie zostaną przedsięwzięte odpowiednie środki.
OSTROŻNIE!
Niebezpieczna sytuacja, która może wystąpić i doprowadzić do lekkich lub średnio ciężkich obrażeń, o ile nie zostaną przedsięwzięte odpowiednie środki.
Uwaga!
Sytuacja, która może potencjalnie doprowadzić do szkód materialnych, o ile nie zostaną przedsięwzięte odpowiednie środki.
Struktura zasad bezpieczeństwa
NIEBEZPIECZEŃSTWO!
Rodzaj i źródło niebezpieczeństwa!
Skutek nieprzestrzegania instrukcji
Środki zapobiegawcze
Zasady bezpieczeństwa
Bezpieczeństwo w miejscu pracy
a) Zadbać o czystość i dobre oświetlenie strefy roboczej. Nieporządek lub nieoświetlone strefy robocze mogą doprowadzić do wypadków.
b) Nie używać elektronarzędzia w miejscach zagrożonych wybuchem, w których znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą zapalić pył lub opary.
c) Zadbać o to, by dzieci i inne osoby nie zbliżaty się do pracującego elektronarzędzia. W razie dekoncentracji może dojść do utraty kontroli nad urządzeniem.
Bezpieczeństwo elektryczne
a) Chronić elektronarzędzia przed deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.
Bezpieczeństwo ludzi
a) Zachować ostrożność, zwrócić uwagę na wykonywane czynności i użytkować elektronarzędzie z rozwagą. Nie używać elektronarzędzia w przypadku zmeczenia lub znajdowania się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas używania elektronarzędzia może spowodować poważne obrażenia ciała.
b) Stosować środki ochrony indywidualnej i zawsze nosić okulary ochronne. Stosowanie środków ochrony indywidualnej, takich jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask ochronny lub ochronniki słuchu, w zależności od rodzaju i zastosowania elektronarzędzia, redukuje ryzyko obrażeń ciała.
c) Unikać przypadkowego uruchomienia. Przed podłączeniem zasilania lub włożeniem akumulatora, podniesieniem lub noszeniem elektronarzędzia upewnić się, że jest ono wyłączone. Trzymanie palca na włączniku elektronarzędzia podczas jego noszenia lub podłączenie włączonego elektronarzędzia do zasilania może spowodować wypadki.
Zasady bezpieczeństwa
d) Usunąć narzędzia do regulacji i klucze płaskie przed włączeniem elektronarzędzia. Narzędzie lub klucz znajdujące się w części obrotowej urządzenia może spowodować obrażenia ciała.
e) Unikać nienaturalnej pozycji ciała. Zadbać o stabilną postawę, umożliwiającą utrzymanie równowagi przez cały czas. Umożliwia to lepsze kontrolowanie elektronarzędzia w nagłych sytuacjach.
f) Nosić odpowiednią odzież. Nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice nie mogą znajdować się zbyt blisko poruszających się części. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez poruszające się części.
g) Nie należy dopuścić to tego, aby znajomość narzędzia zdobyta poprzez często używanie spowodowała niedbałość i ignorowanie zasad bezpieczeństwa narzędzi. Nieostrożne działanie może w ułamku sekundy doprowadzić do poważnych obrażeń.
Użytkowanie i obsługa elektronarzędzia
a) Nie przeciązać urządzenia. Używać do pracy odpowiedniego elektronarzędzia. Użycie odpowiedniego elektronarzędzia umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie wydajności.
b) Nie używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i należy je naprawić.
c) Przed regulacją urządzenia, wymianą akcesoriów lub schowaniem urządzenia wyciągnąć wtyczkę z gniazda sieciowego lub wyjąć akumulator. Ten środek ostrożności zapobiega przypadkowemu uruchomieniu elektronarzędzia.
d) Przechowywać nieużywane elektronarzędzia w miejscach niedostępnych dla dzieci. Zadbać o to, aby urządzenie nie było używane przez osoby, które się z nim nie zapoznały lub nie przeczytały niniejszych instrukcji. Elektronarzędzia stanowią zagrożenie, gdy są używane przez osoby niedoświadczone.
e) Dbać o elektronarzędzia. Sprawdzać, czy ruchome części działają prawidłowo i nie zakleszczają się oraz czy części urządzenia są pęknięte lub uszkodzone na tyle, że ma to negatywny wpływ na działanie elektronarzędzia. Przed użyciem urządzenia zlecić naprawę uszkodzonych części. Przyczyną wielu wypadków jest nieprawidłowa konserwacja elektronarzędzi.
f) Utrzymywać przystawki w czystości. Starannie utrzymywane szczotki i noże do przycinania krawędzi rzadziej się zakleszczają, a ich prowadzenie jest łatwiejsze.
g)Używać elektronarzędzia, akcesoriów, narzędzi roboczych itp. zgodnie z niniejszymi instrukcjami. Zwrócić przy tym uwagę na warunki pracy i wykonywaną czynność. Użycie elektronarzędzi w innych celach niż przewidziane może doprowadzić do niebezpiecznych sytuacji.
h) Uchwyty i powierzchnie uchwytów muszą być zawsze suche i czyste. Śliskie uchwyty i powierzchnie uchwytów nie zapewniają bezpiecznej obsługi i kontroli narzędzia w nieoczekiwanych sytuacjach.
Użytkowanie i obsługa narzędzia akumulatorowego
a) Ładować akumulator tylko ładowarką zalecaną przez producenta. W przypadku ładowarek przeznaczonych do określonego rodzaju akumulatorów występuje zagrożenie pożarowe w przypadku używania z innymi akumulatorami.
b) W elektronarzędziach stosować tylko przewidziane do nich akumulatory. Użycie innych akumulatorów może spowodować obrażenia i niebezpieczeństwo pożaru.
c) Nieużywany akumulator trzymać z daleka od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych małych metalowych przedmiotów, które mogłyby spowodować zwarcie styków. Zwarcie styków akumulatora może spowodować poparzenia lub pożar.
d) W przypadku nieprawidłowego użycia może dojść do wycieku cieczy z akumulatora. Uni-kać kontaktu z tą cieczą. W razie przypadkowego kontaktu spłukać wodą. Jeśli ciecz dostanie się do oczu, zasięgnąć dodatkowo pomocy le-karskiej. Ciecz wyciekająca z akumulatora może spowodować podrażnienie skóry lub poparzenia.
Serwis
a) Zlecić naprawę elektronarzędzia tylko wykwalifikowanemu personelowi i tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczeństwo elektronarzędzia.
b) Nigdy nie naprawiać uszkodzonych pakietów akumulatorów. Konserwacja pakietów akumulatorów powinna być przeprowadzana wyłącznie przez producenta lub autoryzowany serwis.
Zasady bezpieczeństwa dotyczące szczotki wielofunkcyjnej
Zachować odpowiedni odstęp bezpieczeństwa od narzędzia. Nie próbować usuwać cząstek brudu lub innych ciał obcych, gdy narzędzie się obraca. Usuwać cząstki brudu i inne ciała obce tylko przy wyłączonym urządzeniu. Moment nieuwagi podczas obsługi szczotki wielofunkcyjnej może doprowadzić do ciężkich obrażeń ciała.
Zasady bezpieczeństwa
Nosić urządzenie tylko przy wyłączonym silniku i nieruchomoym narzędziu. Staranne obchodzenie się z urządzeniem obniża ryzyko obrażeń przez takie narzędzia, jak szczotka czyszcząca, nóż do przycinania krawędzi trawnika czy szczotka do fug.
Trzymać elektronarzędzie tylko za izolowane powierzchnie uchwytu, ponieważ może dojść do kontaktu narzędzia roboczego z ukrytymi przewodami elektrycznymi lub przewodem sieciowym urządzenia. Kontakt narzędzia z przewodem znajdującym się pod napięciem może spowodować, że pod napięciem znajdą się również metalowe części urządzenia. Może to doprowadzić do porażenia prądem elektrycznym.
Sprawdzić obrabiany obszar pod kątem ukrytych przedmiotów, np. kamieni, drutów itp.
Mocno trzymać urządzenie obiema rękoma.
Po kontakcie z obcym przedmiotem wyłączyć urządzenie i odłączyć od niego kij teleskopowy. Sprawdzić, czy urządzenie nie jest uszkodzone, w przypadku uszkodzeń zlecić naprawę w specjalistycznym punkcie serwisowym.
Jeśli urządzenie zacznie zbyt mocno drgać, wyłączyć je i odłączyć kij teleskopowy. Zlecić sprawdzenie urządzenia w specjalistycznym punkcie serwisowym, w razie potrzeby naprawić.
Ochrona użytkownika i innych osób
Nie włączać urządzenia, jeśli w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta. Pilnować, by dzieci nie bawiły się urządzeniem.
Przerwać używanie urządzenia, jeżeli w pobliżu pojawią się osoby postronne (zwłaszcza dzieci) lub zwierzęta domowe.
Urządzenie nie może być obsługiwane przez dzieci i osoby o ograniczonych zdolnościach fizycznych, umysłowych lub sensorycznych lub osoby nieposiadające odpowiedniego doświadczenia i wiedzy. Zabronione jest również użytkowanie urządzenia przez osoby, które nie zapoznały się z niniejszą instrukcją obsługi. Lokalne przepisy mogą określać ograniczenia wieku użytkowników.
Uruchomić silnik lub włączyć silnik ostrożnie zgodnie z instrukcją i trzymając stopy daleko od noży.
Zawsze odłączać urządzenie od zasilania elektrycznego przed pozostawieniem go bez nadzoru lub w przypadku usunięcia blokady.
Podczas prac z urządzeniem lub przy urządzeniu nosić zawsze buty robocze i długie spodnie oraz stosować odpowiednie środki ochrony indywidualnej (okulary ochronne, ochronniki słuchu, rękawice robocze itp.). Sto- sowanie środków ochrony indywidualnej zmniejsza ryzyko zranienia. Unikać noszenia luźnej odzieży itp., która mogłaby zostać pochwycona przez narzędzie robocze.
Przed użyciem
Przed rozpoczęciem pracy zapoznać się z urządzeniem, jego funkcjami oraz elementami obsługowymi.
Nie używać urządzenia, jeśli wyłącznik jest uszkodzony, a włączanie lub wyłączanie urządzenia jest niemożliwe. Naprawę włącznika zlecić wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
Nie używać urządzenia z uszkodzonymi lub brakującymi zabezpieczeniami bądź osłonami. Naprawę lub ewentualną wymianę tych elementów zlecić wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
Przed dokonaniem ustawień w urządzeniu lub wyczyszczeniem go wyłączyć urządzenie i odłączyć kij teleskopowy, w którym na stałe zamontowany jest akumulator.
Nie używać urządzenia z uszkodzonymi lub bardzo zużytymi szczotkami bądź nożami tnącymi. Naprawę lub ewentualną wymianę tych elementów zlecić wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
Przeczytać instrukcję obsługi ładowarki i kija teleskopowego z zamontowanym na stałe akumulatorem oraz stosować się do jej treści.
Użytkownik odpowiada za wypadki z udziałem osób trzecich i za zagrożenia, na jakie narażone są te osoby i ich mienie.
Podczas pracy
W przypadku przerwy w pracy nie pozostawiać urządzenia bez nadzoru i przechowywać go w bezpiecznym miejscu.
Przy włączaniu trzymać urządzenie równolegle do ziemi; w przeciwnym razie istnieje niebezpieczeństwo obrażeń ciała lub szkód materialnych.
Podczas pracy zachować odstęp bezpieczeństwa od szczotki lub narzędzia tnącego.
Zachować szczególną ostrożność podczas cofania się. Ryzyko potknięcia!
Zasady bezpieczeństwa
Nie mostkować i nie manipulować przy zainstalowanych w urządzeniu elementach przełączeniowych (np. mocując przełącznik do uchwytu).
Zawsze zwracać uwagę na otoczenie i możliwe zagrożenia, które mogą być ewentualnie zagłuszane hałasem powodowanym przez urządzenie.
Niebezpieczeństwo obrażeń stóp i dłoni przez szczotkę lub narzędzie tnące.
Zawsze odłącać kij teleskopowy od urządzenia:
- przed oddaleniem się od urządzenia;
- przed usunięciem blokad;
- przed kontrolą, czyszczeniem lub pracą przy urządzeniu;
- po kontakcie z ciałem obcym, aby sprawdzić urządzenie pod kątem uszkodzeń;
- w celu natychmiastowego sprawdzenia, gdy urządzenie zaczyna zbyt mocno drgać.
Nie używać urządzenia w otoczeniu zagrożonym wybuchem, w którym znajdują się palne ciecze, gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą spowodować zapalenie pyłów lub oparów.
W przypadku przerwy w pracy nie pozostawiać urządzenia bez nadzoru i przechowywać go w bezpiecznym miejscu.
Podczas pracy zachować odstęp bezpieczeństwa od obracającego się narzędzia.
Nie sięgać dłońmi do strefy obracających się przystawek.
Podczas pracy mocno trzymać urządzenie obiema rękoma. Jedną ręką trzymać za rękojeść, a drugą kij teleskopowy w części za- izolowanej lub opcjonalnie dostępny uchwyt środkowy.
Nosić odpowiednie okulary ochronne i nauszniki ochronne!
Unikać nienaturalnej pozycji ciała.
Zadbać o stabilną postawę, umożliwiającą utrzymanie równowagi przez cały czas. Zachować szczególnie ostrożność podczas poruszania się na zboczu. Nigdy nie biec, zawsze iść spokojnym krokiem do przodu. Umożliwia to lepszą kontrolę nad urządzeniem w nagłych sytuacjach.
Przed przeniesieniem urządzenia z jednego miejsca pracy na drugie odłączyć od niego kij teleskopowy.
Nie mostkować i nie manipulować przy zainstalowanych w urządzeniu elementach przełączeniowych.
Nie rzucać narzędzi roboczych na ziemię i nie dociskać ich do krawędzi muru. Jeśli przystawka została mocno uderzona, zwrócić uwagę na zwiększone drgania na uchwycie.
Jeśli występują drgania, podkaszarka musi zostać sprawdzona przez fachowca lub w specjalistycznym punkcie serwisowym i w razie potrzeby naprawiona.
Wskazówki dotyczące drgań
Drgania mogą negatywnie oddziaływać na psychikę i powodować zaburzenia krążenia krwi w dłoniach i rękach.
Podczas pracy w chłodnych warunkach nosić ciepłą odzież i zapewnić ciepło oraz suchość rąk.
Robić przerwy w pracy.
Jeśli stwierdzono drętwienie, mrowienie, bół lub białe zabarwienie palców lub dłoni, należy zaprzestać pracy z urządzeniem i w razie potrzeby zasięgnąć porady lekarza.
Podane wartości emisji drgań:
- Zostały zmierzone znormalizowaną metodą badawczą.
- Umożliwiają ocenę emisji elektronarzędzia i porównanie różnych elektronarzędzi. W zależności od warunków eksploatacji, stanu elektronarzędzia lub stosowanych narzędzi roboczych rzeczywiste obciążenie może być wyższe lub niższe. Podczas obliczeń szacunkowych należy wziąć pod uwagę przerwy w pracy oraz fazy zmniejszonego obciążenia. Na podstawie uzyskanych wartości szacunkowych zastosować środki ochronne, np. środki organizacyjne.
Po użyciu
Wyłączyć urządzenie, odłączyć od niego kij teleskopowy i sprawdzić, czy urządzenie nie jest uszkodzone. Uwaga: niebezpieczeństwo! Po wyłączeniu urządzenia szczotka lub narzędzie tnące wciąż się obraca!
W przypadku wykonywania przy urządzeniu prac związanych z konserwacją i czyszczeniem wyłączyć urządzenie i odłączyć od niego kij teleskopowy.
Zawsze zaczekać, aż przystawka się zatrzyma. Nie dotykać poruszających się, niebezpiecznych części przed odłączeniem kija teleskopowego na urządzeniu.
Zadbać o to, aby otwory wentylacyjne były wolne od zabrudzeń.
Nie czyścić urządzenia wodą.
Wymiana narzędzi roboczych jest dozwolona tylko po odłączeniu kija teleskopowego. Używać tylko oryginalnych przystawek i przestrzegać instrukcji montażu!
Zasady bezpieczeństwa
Odstawiać urządzenie w bezpiecznym miejscu.
Przechowywać urządzenie poza zasięgiem dzieci.
Nie wykonywać samodzielnie napraw urządzenia, lecz zlecić je tylko wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
Przed odstawieniem i/lub przechowaniem urządzenia zaczekać, aż ostygnie.
Ogólne zasady bezpieczeństwa
➢ Części zamienne muszą spełniać wymagania określone przez producenta. Stosować tylko oryginalne części zamienne lub części zamienne dopuszczone przez producenta. Podczas wymiany zawsze przestrzegać dołączonych instrukcji montażowych i odłączyć wcześniej kij teleskopowy, w którym znajduje się zamontowany na stałe akumulator.
Wykonanie napraw zlecać tylko wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym. Adresy specjalistycznych punktów serwisowych można znaleźć na naszej stronie internetowej.
➢ Szczotka wielofunkcyjna z opcjonalnymi przystawkami jest przeznaczona do pielęgnacji terenów zewnętrznych, a także powierzchni utwardzonych oraz do przycinania krawędzi trawników na terenach prywatnych. Z uwagi na niebezpieczeństwo obrażeń ciała użytkownika lub innych osób urządzenie nie może być używa- ne do celów niezgodnych z jego przeznaczeniem.
Nawet przestrzeganie wszystkich zasad bezpieczeństwa i instrukcji obsługi nie wyklucza pozostałego ryzyka obrażeń i szkód materialnych. Należy zawsze mieć tego świadomość.
Nie używać urządzenia, jeśli istnieje ryzyko wystąpienia deszczu lub burzy.
Wymieniać wszystkie zużyte lub uszkodzone tabliczki informacyjne na urządzeniu.
Używać tylko dopuszczonych przez producenta akumulatorów/kijów teleskopowych z zamontowanymi na stałe akumulatorami i ładowarek. Nazwy dopuszczonych do użytku akumulatorów/kijów teleskopowych z zamontowanymi na stałe akumulatorami i ładowarek można znaleźć w dołączonej do urządzenia Deklaracji zgodności WE.
Wymianę zużytych ostrzy i szczotek oraz montaż i demontaż opcjonalnych szczotek na narzędziu roboczym należy zlecać w specjalistycznym punkcie serwisowym.
Użytkowanie zgodne z przeznaczeniem
Szczotka wielofunkcyjna ze szczotką powierzchniową (Brush) jest przeznaczona wyłącznie do czyszczenia mniejszych powierzchni utwardzonych na prywatnych terenach zewnętrznych, a także z opcjonalnie dostępnymi przystawkami, takimi jak
- szczotka do fug (Joint Brush) do szczotkowania i czyszczenia fug mniejszych powierzchni utwardzonych na prywatnych terenach zewnętrznych; - narzędzie do przycinania krawędzi trawnika (Edge Cutter) do przycinania krawędzi trawnika na przyległych, mniejszych powierzchniach utwardzonych na prywatnych terenach zewnętrznych;
zgodnie z opisami i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji obsługi. Szczotka powierzchniowa lub szczotka do fug jest przeznaczona tylko do niewrażliwych podłóg kamiennych.
Każdy odbiegający od powyższego sposób użytkowania jest uznawany za niezgodny
z przeznaczeniem.
Za szkody wynikłe z użytkowania niezgodnego
z przeznaczeniem odpowiada użytkownik.
Tabliczka znamionowa / symbole
Położenie
Tabliczka znamionowa i symbole znajdują się na obudowie urządzenia.
Budowa (w zależności od przystawki) 📄
1 Producent
2 Numer modelu
3 Numer seryjny
4 Oznakowanie CE
5 Rok produkcji
6 Wskazówka dotycząca utylizacji
7 Symbole bezpieczeństwa
8 Moc akustyczna gwarantowana
9 Napięcie znamionowe, rodzaj prądu
10 Nazwa modelu
11 Grupa urządzeń
12 Prędkość obrotowa silnika w min ^-1
Elementy obsługowe
Elementy obsługowe R
1 Przycisk blokady włączania
2 Włącznik/wyłącznik na rękojeści
3 Rękojeść
4 Obszar trzymania dłonią/obszar mocowania opcjonalnego uchwytu środkowego
5 Kij teleskopowy *(z zamontowanym na stałe akumulatorem)
6 Przycisk zatrzaskowy
7 Pokrywa ochronna
8 Szczotka do fug (opcjonalnie akcesoria)
9 Nóż do przycinania krawędzi trawnika z małą szczotką do czyszczenia (9a) (opcjonalne akcesoria)
10 Szczotka powierzchniowa
11 Koło prowadzące (opcjonalnie akcesoria)
12 Zespół silnika i przekładni
*Wymagany element obsługowy (nie wchodzi w zakres dostawy)
Uruchomienie
Dokumentacja uzupełniająca
Uruchomić urządzenie dopiero mając do dyspozycji będące na wyposażeniu instrukcje obsługi ładowarki i kija teleskopowego. Instrukcje te należy przeczytać ze zrozumieniem i stosować się do nich.
Ładowanie akumulatora
OSTRZEŻENIE!
Akumulator należy ładować wyłącznie ładowarką dopuszczoną do użytku przez producenta. Nazwy ładowarek dopuszczonych do użytku można znaleźć w dołączonej do urządzenia Deklaracji zgodności WE.
Uwaga!
W chwili dostawy akumulator jest tylko częściowo naładowany. Przed pierwszym użyciem całkowicie naładować akumulator, aby zapewnić pełną wydajność akumulatora.
OSTROŻNIE!
Akumulator jest na stałe zamontowany w kiju teleskopowym.
→ Naładować akumulator zgodnie ze wskazówkami zawartymi w uzupełniającej dokumentacji.
Montaż
OSTRZEŻENIE!
Zagrożenie obrażaniami spowodowanymi przez szczotkę lub narzędzie tnące.
Dokonywać ustawień urządzenia tylko po wyłączeniu silnika i przy nieruchomo-mym narzędziu roboczym.
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłączyć kij teleskopowy, w którym znajduje się zamontowany na stałe akumulator.
Nosić rękawice ochronne.
Montaż/demontaż szczotki powierzchniowej
(Brush) A B
Montaż
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Włożyć szczotkę powierzchniową do przekładni ②.
→Zwolnić blokadę [A].
√ Blokada zatrzaśnie się w słyszalny sposób.
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Wyjąć szczotkę powierzchniową z przekłażni
Demontaż
Montaż i demontaż opcjonalnych akcesoriów, takich jak szczotka do fug, nóż do przycinania krawędzi trawnika lub koło prowadzące
Montaż/demontaż szczotki do fug (Join Brush) CD
Montaž
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Włożyć szczotkę do fug do przekłażni
→Zwolnić blokadę [A].
√ Blokada zatrzaśnie się w słyszalny sposób.
Demontaż
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Wyjąć szczotkę do fug z przekłażni
Montaż/demontaż noża do przycinania krawędzi trawnika (Edge Cutter) EF
Montaż
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Włożyć nóż do przycinania krawędzi trawnika do przekładni ②.
→Zwolnić blokadę [A].
√ Blokada zatrzaśnie się w słyszalny sposób.
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Wyjąć nóż do przycinania krawędzi trawnika z przekładni ②.
Demontaż
Montaż/demontaż koła prowadzącego GH Montaż
Wskazówka
Wymagane tylko w połączeniu ze szczotką do fug lub nożem do przycinania krawędzi trawnika.
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Włożyć koło prowadzące do przekłażni
→Zwolnić blokadę [A].
√ Blokada zatrzaśnie się w słyszalny sposób.
→ Nacisnąć blokadę [A] do przodu i przytrzymać w pozycji wciśniętej ①.
→ Wyjąć koło prowadzące z przekłażni
Demontaż
Połączenie narzędzia roboczego z kijem tele- skopowym M
→ Wcisnąć przycisk zatrzaskowy [A] na kiju teleskopowym i włożyć kij w uchwyt szczotki wielofunkcyjnej, aż przycisk zatrzaskowy zatrzaśnie się w uchwycie [B] ①②.
Uwaga!
Zwrócić uwagę na prawidłowe zatrzaśnięcie.
Wskazówka
Jako wyposażenie dodatkowe dostępny jest opcjonalny uchwyt środkowy do kija teleskopowego. Informacje i wskazówki montażowe znajdują się w instrukcji obsługi kija teleskopowego.
Eksploatacja
Czas pracy
Przestrzegać lokalnych przepisów. Zasięgnąć informacji na temat dopuszczalnych godzin pracy we właściwym urzędzie.
Włączanie urządzenia N
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
Podczas pracy mocno trzymać urządzenie obiema rękoma. Jedną ręką trzymać za rękojeść, a drugą kij teleskopowy w części zaizolowanej Ⓞ lub opcjonalnie dostępny uchwyt środkowy.
Podczas pracy zawsze zapewnić stabilną pozycję ciała.
→ Nacisnąć przycisk blokady włączania [A] na rękojeści ①.
→ Równocześnie nacisnąć włącznik/wyłącznik [B] na rękojeści ②.
→ Zwolnić przycisk blokady włączania.
√ Urządzenie pracuje.
Wyłączanie urządzenia N
→ Zwolnić włącznik/wyłącznik na rękojeści.
√ Urządzenie jest wyłączone.
Wskazówka
Po wyłączeniu szczotka i nóż do przycinania krawędzi trawnika poruszają się jeszcze przez chwilę, zanim się zatrzymają.
Wskazówka
Gdy włącznik/wyłącznik zostanie zwolniony, przycisk blokady włączania automatycznie powróci do pozycji wyjściowej.
Czyszczenie powierzchni szczotką powierzchniową
Uwaga!
Zawarta w zakresie dostawy szczotka standardowa (twarde włosie) jest przeznaczona wyłącznie do stosowania na podłogach kamiennych i asfaltowych.
Przed rozpoczęciem obróbki należy sprawdzić na niewielkim obszarze czyszczonej powierzchni, czy podłoże nie zostanie uszkodzone przez szczotkę.
Nie używać zbyt długo szczotki w jednym miejscu.
Podczas pracy urządzenie generuje siłę poprzez obracającą się szczotkę, którą należy przytrzymać.
Wskazówka
Silnie zabrudzone podłoża można lekko zwilżyć, aby ułatwić proces czyszczenia.
Wskazówka
Do podłóg z twardego drewna jako wyposażenie dodatkowe dostępna jest specjalna szczotka do podłóg drewnianych. Prosimy o kontakt ze sprzedawcą.
→ Ustawić urządzenie równolegle do obrabianej powierzchni.
→ Trzymać urządzenie pod kątem roboczym.
→ Włączyć urządzenie.
→ Iść w stałym tempie spacerowym i pchać urządzenie przed sobą.
→ Wywierać lekki lub średni nacisk na szczotkę, w zależności od stopnia zabrudzenia.
Czyszczenie fug szczotką do fug J
Uwaga!
Zawarta w zakresie dostawy szczotka standardowa (metalowe włosie) jest przeznaczona wyłącznie do stosowania na twardych podłogach kamiennych.
Przed rozpoczęciem obróbki należy sprawdzić na niewielkim obszarze czyszczonej powierzchni, czy podłoże nie zostanie uszkodzone przez szczotkę.
Nie używać zbyt długo szczotki w jednym miejscu.
→ Ustawić urządzenie kołem prowadzącym i szczotką do fug równolegle do obrabianej fugi.
→ Trzymać urządzenie pod kątem roboczym.
→ Włączyć urządzenie.
→ Ustawić szczotkę do fug centralnie w stosunku do fugi.
→ Iść w stałym tempie spacerowym i pchać urządzenie przed sobą.
Wskazówka
Do mniej twardych, wrażliwych podłóg kamiennych dostępna jest opcjonalnie specjalna nylonowa szczotka do fug. Prosimy o kontakt ze sprzedawcą.
Swobodne przycinanie krawędzi trawnika nożem do przycinania krawędzi trawnika KL
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
Przed użyciem noża skosić krawędź trawnika kosiarką.
➢ Trawa wyrosła na utwardzonej powierzchni nie powinna przekraczać maksymalnej wysokości 3 cm.
Podczas pracy zwracać uwagę, aby nie uszkodzić krawędzi krawężnika obracającym się nożem tnącym.
→ Wyrównać nóż tnący urządzenia względem krawędzi trawnika.
→ Włączyć urządzenie.
→ Zanurzyć nóż tnący w trawniku bezpośrednio przy utwardzonej powierzchni.
→ Prowadzić urządzenie wzdłuż krawędzi trawnika, lekko je dociskając.
Wskazówka
Mała szczotka ustawiona równolegle do noża tnącego służy do omiatania krawędzi tnącej podczas pracy.
Odłączanie kija teleskopowego z zamontowanym na stałe akumulatorem M
→ Wyłączyć urządzenie.
→ Nacisnąć przycisk zatrzaskowy [A] na kiju tele-
skopowym ①.
→ Całkowicie wyciągnąć kij teleskopowy z uchwytu narzędzia roboczego [B] ②.
Konserwacja
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
Prace związane z konserwacją i czyszczeniem urządzenia mogą być przeprowadzane tylko przy wyłączonym silniku i zatrzymanym narzędziu roboczym.
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłączyć kij teleskopowy, w którym znajduje się zamontowany na stałe akumulator.
Nie czyścić urządzenia woda.
Naprawy i prace konserwacyjne oraz wymianę elementów zabezpieczających zlecać wyłącznie wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
Podczas wszelkich prac przy szczotce lub narzędzi do przycinania krawędzi trawnika nosić rękawice ochronne.
Naprawę zużytych szczotek lub noży tnących zlecać w porę wykwalifikowane-mu specjaliście lub w specjalistycznym punkcie serwisowym.
Wymianę opcjonalnych wałków szczotek lub tarcz szczotek zlecać tylko wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
→ Przynajmniej co rok zlecać konserwację urządzenia w specjalistycznym punkcie serwisowym.
Czyszczenie
→ Wyłączyć urządzenie i odczekać, aż narzędzie robocze całkowicie się zatrzyma, a następnie odłączyć kij teleskopowy.
→ Po każdym użyciu czyścić urządzenie, w szczególności otwory wentylacyjne, suchą szmatką lub – w przypadku większych zabrudzeń – szczotką.
→ Po każdym użyciu ostrożnie wyczyścić szczotkę/narzędzie do przycinania krawędzi trawnika.
→ Po zakończeniu pracy spryskać nóż tnący zespołu do przycinania krawędzi trawnika olejem pielęgnacyjnym, aby zapewnić długi okres eksploatacji. W miarę możliwości użyć w tym celu środka smarnego bezpiecznego dla środowiska.
→ Nie oliwić noża tnącego podczas pracy.
→Aby naoliwić zespół do przycinania krawędzi trawnika, położyć go na bok i nanieść cienką warstwę oleju na nóż tnący.
Transport i przechowywanie
OSTRZEŻENIE!
Zagrożenie obrażeniami spowodowanymi przez narzędzie robocze.
Przed transportem i przechowaniem zawsze wyłączyć urządzenie i odczekać, aż narzędzie robocze się zatrzyma.
➢ Przed transportem lub przechowaniem odłączyć kij teleskopowy.
Transport
→ Na czas transportu na lub w pojeździe należy odpowiednio zabezpieczyć urządzenie przed przypadkowym przemieszczeniem.
Przechowywanie
→ Po zakończeniu sezonu dokładnie wyczyścić urządzenie.
→ Zawsze przechowywać urządzenie w suchym i bezpiecznym miejscu, które jest niedostępne dla dzieci.
→ Przechowywać kij teleskopowy i szczotkę wie-lofunkcyjną z narzędziami roboczymi osobno.
→ Przechowywać kij teleskopowy w chłodnym i suchym miejscu. Zalecana temperatura przechowywania wynosi od ok. 0 do +23°C.
→ Urządzenie, a zwłaszcza elementy plastikowe, utrzymywać w stanie wolnym od płynu hamulcowego, benzyny, produktów zawierających ropę naftową, olejów penetrujących itp. Zawierają one substancje chemiczne, które mogą uszkodzić, naruszyć lub zniszczyć elementy plastikowe urządzenia.
→ Nawozy i inne chemikalia ogrodowe zawierają substancje, które mogą spowodować silną korozję metalowych części urządzenia. Nie przechowywać urządzenia w pobliżu tych substancji.
Usuwanie usterek
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
W razie wątpliwości zawsze zasięgnąć porady w specjalistycznym punkcie serwisowym.
Przed każdym przeglądem i przystąpieniem do prac przy urządzeniu wyłączyć silnik i odłączyć kij teleskopowy.
| Problem Możliwa przyczyna Rozwiązanie | ||
| Urządzenie wyłącza się. | Zbyt wysoka temperatura akumulatora. Zaczekać, aż akumulator ostygnie. | |
| Akumulator jest rozładowany. Naładować akumulator. | ||
| Temperatura urządzenia (elektronika) jest za wysoka. | Zaczekać, aż urządzenie ostygnie i wyczyścić w razie potrzeby szczeliny wentylacyjne. | |
| Wyłączenie nadmiarowo-prądowe Przy ponownym wystąpieniu udać się do specjalistycznego punktu serwisowego. | ||
| Nie można włączyć urządzenia. | Akumulator jest rozładowany. Naładować akumulator. | |
| Wyłączenie nadmiarowo-prądowe Przy ponownym wystąpieniu udać się do specjalistycznego punktu serwisowego. | ||
| Temperatura akumulatora za niska lub za wyso-ka. | Zaczekać, aż akumulator ostygnie lub nagrzeje się. | |
| Akumulator jest uszkodzony. Zlecić sprawdzenie akumulatora w kiju teleskopowym w specjalistycznym punkcie serwisowym. | ||
| Niespokojna praca, silne drgania szczotki/noża do przycinania krawędzi trawnika. | Uszkodzona szczotka lub uszkodzony noż do przycinania krawędzi trawnika. | Zasięgnąć porady w specjalistycznym punkcie serwisowym. |
| Mocowanie szczotki/noża do przycinania krawędzi trawnika poluzowało się. | Zasięgnąć porady w specjalistycznym punkcie serwisowym. | |
Gwarancja
W każdym kraju obowiązują przepisy gwarancyjne wydane przez naszą firmę lub importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile ich przyczyną jest wada materiału lub błąd produkcyjny. W przypadku roszczeń gwarancyjnych prosimy o kontakt ze sprzedawcą lub najbliższym oddziałem naszej firmy.
Deklaracja zgodności WE
Szczegółowe informacje o urządzeniu znajdują się w oddzielnej, dołączonej deklaracji zgodności WE, stanowiącej integralną część niniejszej instrukcji obsługi.
Utylizacja bezpieczna dla środowiska
Elektronarzędzia, akcesoria i opakowania muszą być utylizowane w sposób nieszkodliwy dla środowiska.
Akumulatory/baterie:
Nie wyrzucać akumulatorów razem z odpadami komunalnymi, a także nie wrzucać ich do ognia ani do wody.
Akumulatory należy zbierać, oddawać do recyklingu lub utylizować w sposób bezpieczny dla środowiska.
Elektronarzędzie (bez akumulatorów/baterii):
Nie wyrzucać elektronarzędzia z odpadami komunalnymi! Oddać je do zakładów zajmujących się utylizacją.
Obsah
Význam symbolů 153
