| Márka | Wolf Garten |
| Modell | ED 16 eM |
| Terméktípus | Vezeték nélküli elektromos multifunkciós kefe |
| Tápellátás | A vezérlőnyélbe épített újratölthető lítium-ion akkumulátor |
| Fő funkciók | Kövezett felületek tisztítása, fugatisztítás, gyepszegélyvágás |
| Tartozékok | Kemény sörtéjű felületi kefe (Brush) |
| Opcionális tartozékok | Fugakefe (Joint Brush), szegélyvágó (Edge Cutter), vezetőkerék, középső fogantyú |
| Motor fordulatszám | Nem közölt (gyors forgás) |
| Ajánlott munkaterület | Privát külső kövezett felületek |
| Karbantartás és tisztítás | Minden használat után száraz ruhával vagy kefével tisztítsa; ne mossa vízzel; használat után olajozza meg a szegélyvágó pengéjét |
| Biztonság | Viseljen védőszemüveget, zajvédő fülhallgatót, kesztyűt és biztonsági cipőt; tartsa távol a harmadik személyeket (≥15 m); ne használja esőben |
| Alkatrészek és javíthatóság | Kefék, vágópengék, vezérlőnyél; javítás csak szakműhelyben; csak eredeti alkatrészeket használjon |
| Garancia | Gyártói garancia a jogszabályi előírások szerint (anyag- vagy gyártási hibák) |
| Súly | Nem közölt |
| Méretek (H x Sz x M) | Nem közöltek |
| Tanúsítvány | CE jelölés |
Gyakran ismételt kérdések - ED 16 eM Wolf Garten
Felhasználói kérdések a következőről ED 16 eM Wolf Garten
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos kerti szerszám PDF formátumban ingyenesen! Találja meg kézikönyvét ED 16 eM - Wolf Garten és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ED 16 eM márka Wolf Garten.

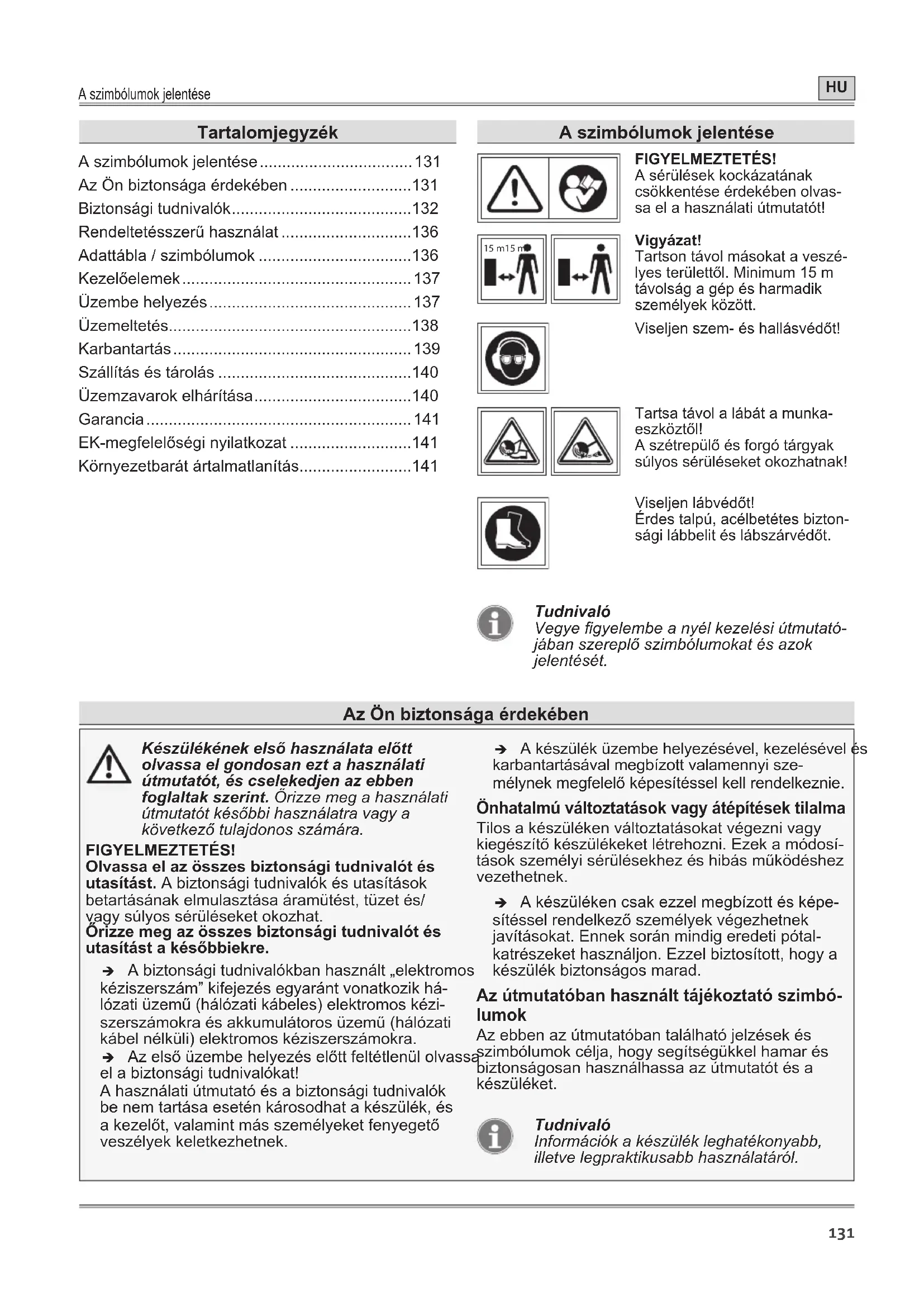

HASZNÁLATI ÚTMUTATÓ ED 16 eM Wolf Garten
(Eredeti üzemeltetési útmutató)
PL Polski 142
A szimbólumok jelentése....131
Az Ön biztonsága érdekében ....131
Biztonsági tudnivalók....132
Rendeltetésszerű használat....136
Adattábla / szimbólumok ....136
Kezelőelemek....137
Üzembe helyezés....137
Üzemeltetés....138
Karbantartás....139
Szállítás és tárolás 140
Üzemzavarok elhárítása....140
Garancia....141
EK-megfelelőségi nyilatkozat ....141
Környezetbarát ártalmatlanítás....141
A szimbólumok jelentése
FIGYELMEZTETÉS!
A sérülések kockázatának csökkentése érdekében olvas- sa el a használati útmutatót!
Vigyázat!
Tartson távol másokat a veszélyes területtől. Minimum 15 m távolság a gép és harmadik személyek között.
Viseljen szem- és hallásvédőt!
Tartsa távol a lábát a munka- eszköztöl!
A szétrepülő és forgó tárgyak súlyos sérüléseket okozhatnak!
Viseljen lábvédőt!
Érdes talpú, acélbetétes bizton- sági lábbelit és lábszárvédőt.
Tudnivaló
Vegye figyelembe a nyél kezelési útmutató-jában szereplő szimbólumokat és azok jelentését.
Az Ön biztonsága érdekében
Készülékének első használata előtt olvassa el gondosan ezt a használati útmutatót, és cselekedjen az ebben foglaltak szerint. Órizze meg a használati útmutatót későbbi használatra vagy a következő tulajdonos számára.
FIGYELMEZTETÉS!
Olvassa el az összes biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütést, tüzet és/ vagy súlyos sérüléseket okozhat.
Örizze meg az összes biztonsági tudnivalót és utasítást a későbbiekre.
→ A biztonsági tudnivalókban használt „elektromos kéziszerszám” kifejezés egyaránt vonatkozik hálózati üzemű (hálózati kábeles) elektromos kéziszerszámokra és akkumulátoros üzemű (hálózati kábel nélküli) elektromos kéziszerszámokra.
→ Az első üzembe helyezés előtt feltétlenül olvassa el a biztonsági tudnivalókat!
A használati útmutató és a biztonsági tudnivalók be nem tartása esetén károsodhat a készülék, és a kezelőt, valamint más személyeket fenyegető veszélyek keletkezhetnek.
→ A készülék üzembe helyezésével, kezelésével és karbantartásával megbízott valamennyi személynek megfelelő képesítéssel kell rendelkeznie.
Önhatalmú változtatások vagy átépítések tilalma
Tilos a készüléken változtatásokat végezni vagy kiegészítő készülékeket létrehozni. Ezek a módosítások személyi sérülésekhez és hibás működéshez vezethetnek.
→ A készüléken csak ezzel megbízott és képesítéssel rendelkező személyek végezhetnek javításokat. Ennek során mindig eredeti póta- katrészeket használjon. Ezzel biztosított, hogy a készülék biztonságos marad.
Az útmutatóban használt tájékoztató szimbó- lumok
Az ebben az útmutatóban található jelzések és szimbólumok célja, hogy segítségükkel hamar és biztonságosan használhassa az útmutatót és a készüléket.
Tudnivaló
Információk a készülék leghatékonyabb, illetve legpraktikusabb használatáról.
Az Ön biztonsága érdekében
→ Kezelési lépés
Cselekvésre felszólító utasítás.
Eredmény
Itt olvashatja el a kezelési lépések sorozatának eredményét.
[1]Tételszám
A szövegben a tételszámok szögletes zárójellel [ ] vannak jelölve.
A Szemléltető rajzok jelölése
A szemléltető rajzok betükkel számozottak és a szövegben hivatkozunk rájuk.
① Kezelési lépés száma
A kezelési lépések meghatározott sorrendje számozott és a szövegben hivatkozunk rájuk.
Figyelmeztetések veszélyfokozatai
A használati útmutatóban az alábbi veszélyfokozatokat használjuk a lehetséges vészhelyzetekre utalva:
VESZÉLY!
Közvetlenül fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
FIGYELMEZTETÉS!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
VIGYÁZAT!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén könnyű vagy kisebb sérülésekhez vezet.
Figyelem!
Esetlegesen bekövetkező káros helyzet, amely anyagi károkhoz vezet, ha nem kerüli el.
A biztonsági tudnivalók felépítése
VESZÉLY!
A veszély típusa és forrása!
A be nem tartás következményei
Intézkedés a veszély elhárítására
Biztonsági tudnivalók
Munkahelyi biztonság
a) Tartsa tisztán és világítsa meg jól a munkaterületet. A rendetlenség vagy a munkaterület elégtelen megvilágítása balesetekhez vezethet.
b) Az elektromos kéziszerszámmal tilos éghető folyadékokat, gázokat vagy porokat tartalmazó robbanásveszélyes környezetben dolgozni. Az elektromos kéziszerszámokban szikrák keletkeznek, amelyek meggyújthatják a port vagy a gözöket.
c) Az elektromos kéziszerszám használata közben tartsa távol a gyermekeket és más személyeket. Ha elkalandozik a figyelme, elveszítheti uralmát a készülék fölött.
Elektromos biztonság
a) Óvja az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut az elektromos kéziszerszámba, nagyobb az áramütés kockázata.
Személyek biztonsága
a) Legyen körültekintő, arra figyeljen, amit csinál, és megfontoltan végezzen munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos kéziszerszám használata közben egy pillanatnyi figyelmetlenség súlyos sé-rüléseket okozhat.
b) Viseljen személyi védőfelszerelést és mindig vegyen fel védőszemüveget. A személyi védőfelszerelés, például porvédő maszk, csúszásbiztos védőcipő, védősisak vagy hallásvédő viselése az elektromos kéziszerszám fajtájától és használatától függően csökkenti a sérülések kockázatát.
c) Kerülje a véletlen üzembe helyezést. Győződjön meg róla, hogy ki van kapcsolva az elektromos kéziszerszám, mielőtt felemelné vagy szállítaná, valamint csatlakoztatná hozzá az áramellátást és/vagy az akkumulátort. Balesetekhez vezethet, ha az elektromos kéziszerszám szállítása közben a kapcsolón tartja az ujját, vagy ha a készüléket bekapcsolva csatlakoztatja az áramellátáshoz.
Biztonsági tudnivalók
d) Az elektromos kéziszerszám bekapcsolása elött távolítsa el a beállító szerszámokat és a csavarkulcsokat. A készülék forgó alkatrészeinek közelében lévő szerszámok vagy kulcsok sérüléseket okozhatnak.
e) Kerülje a rendellenes testtartást. Gondoskodjon róla, hogy stabilan álljon, mindig őrizze meg az egyensúlyát. Így váratlan helyzetekben könnyebben úrrá lehet az elektromos kéziszerszámon.
f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a bő ruhát, az ékszereket vagy a hosszú hajat.
g) Ne hagyja, hogy a szerszámok gyakori használatával megszerzett magabiztosság önelégülté tegye, ezáltál figyelmen kívül hagyja a szerszámbiztonság alapelveit. Egy óvatlan művelet a másodperc töredéke alatt súlyos sérülésekhez vezethet.
Az elektromos kéziszerszám használata és kezelése
a) Ne terhelje túl a készüléket. Minden munkát az adott célra készült elektromos kéziszerszámmal végezzen. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban végezheti el a munkát a megengedett teljesítménytartományban.
b) Ne használjon olyan elektromos kéziszerszá-mot, amelynek meghibásodott a kapcsolója. Az az elektromos kéziszerszám, amely már nem kapcsolható ki és be, veszélyes és javításra szorul.
c) Húzza ki a csatlakozódugót a dugaljból és/vagy távolítsa el az akkumulátort, mielőtt készülékbeállításokat végezne, tartozékokat cserélne vagy elrakná a készüléket. Ez az óvintézkedés megakadályozza az elektromos kéziszerszám véletlen elindítását.
d) A nem használt elektromos kéziszerszámokat gyermekek számára nem hozzáférhető helyen kell tárolni. Ne engedje, hogy olyan személyek dolgozzanak a készülékkel, akik nem ismerik azt és nem olvasták el ezeket az utasításokat. Tapasztalatlan személyek kezében veszélyesek az elektromos kéziszerszámok.
e) Gondosan ápolja az elektromos kéziszerszámokat. Ellenőrizze, hogy kifogástalanul működnek-e és nem szorulnak-e a mozgó alkatrészek, hogy letörtek-e vagy megsérültek-e egyes alkatrészek, illetve hogy az elektromos kéziszerszám nem korlátozottan működik-e. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok baleset helytelenül karbantartott elektromos kéziszerszámokra vezethető vissza.
f) Tartsa tisztán a ráépített szerszámokat. A gondosan ápolt kefés szerszámok és az éles elvágók ritkábban szorulnak meg és könnyebben irányíthatók.
g) Az elektromos kéziszerszámot, a tartozékokat, a betétszerszámokat stb. jelen utasítások szerint használja. Ennek során vegye figyelembe a munkakörülményeket és az elvégzendő tevékenységet. Az elektromos kéziszerszámok rendeltetésszerű alkalmazástól eltérő célra való használata veszélyes helyzeteket teremthet.
h) Tartsa szárazon és tisztán a fogantyúkat és a fogantyúfelületeket. A csúszós fogantyúk és fogantyúfelületek miatt az előre nem látható helyzetekben nem lehet biztonságosan kezelni és uralni a szerszámot.
Az akkumulátoros kéziszerszámok használa- ta és kezelése
a) Az akkumulátorokat csak a gyártó által javasolt töltőkészülékkel töltse fel. Tűzveszély áll fenn, ha más akkumulátorokkal használnak egy olyan töltőkészüléket, amely adott típusú akkumulátorokhoz készült.
b) Csak az erre a célra készített akkumulátorokat használja az elektromos kéziszerszámokban. Más akkumulátorok használata sérüléseket és tűzveszélyt okozhat.
c) Tartsa távol a nem használt akkumulátort a gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kis méretű fémtárgyaktól, mert azok rövidre zárhatják az érintkezőket. Az akkumulátor érintkezőinek rövidzárlata esetén égésveszély áll fenn vagy tűz keletkezhet.
d) Hibás használat esetén folyadék szivároghat az akkumulátorból. Kerülje az érintkezést ezzel. Véletlen érintkezés esetén mossa le bő vízzel. Ha a folyadék a szembe kerül, vegye igénybe egy orvos segítségét. A kifolyó akkumulátorfolyadék börirritációt vagy marási sérüléseket okozhat.
Szerviz
a) Az elektromos kéziszerszámot kizárólag képzett szakszemélyzettel és eredeti pótalkatrészekkel javíttassa meg. Ezzel biztosított, hogy az elektromos kéziszerszám biztonságos marad.
b) Soha ne javítson meg sérült akkumulátorcsomagokat. Az akkumulátorcsomag karbantartását csak a gyártó vagy felhatalmazott szerviz végezheti.
Biztonsági tudnivalók
Többcélú kefére vonatkozó biztonsági tudniivalók
Tartsa távol a testrészeit a szerszámtól. Miközben a szerszám forog, ne próbálja meg el-távolítani a szennyeződés- részecskéket vagy más idegen tárgyakat. Kizárólag kikapcsolt készülék mellett távolítsa el a szennyeződése-ket és egyéb idegen testeket. A többcélú kefe használata közben egy pillanatnyi figyelmetlen-ség súlyos sérüléseket okozhat.
A készüléket csak a motor kikapcsolása és a szerszám leállása után szabad mozgatni/szállítani. A készülék gondos használata csökkenti a szerszámok, pl. tisztítókefe, gyepszegélyvágó kés vagy fugakefe által okozott sérülések veszélyét.
Az elektromos kéziszerszámot kizárólag a szigetelt markolatnál fogva tartsa, mivel a munkaszerszám rejtett villamos vezetékbe vagy a saját hálózati kábelébe vághat. A feszültség alatt álló vezetéket elvágó szerszám a készülék fém részeit is feszültség alá helyezheti, és ez áramütést okozhat.
Vizsgálja meg a megmunkálandó terepet, nincsenek-e benne rejtett tárgyak, például kövek, drótok stb.
A készüléket két kézzel fogja.
Kapcsolja ki a készüléket és távolítsa el a nyelet, ha idegen tárggyal érintkezett. Ellenőrizze a készüléket sérülések tekintetében, és szakszervizben javíttassa meg a sérüléseket.
Kapcsolja ki a készüléket és távolítsa el a nyelet, ha a készülék túlzott mértékben vibrálni kezd. A készülék ellenőrzését és szükség esetén javítását szakszervizben végeztesse.
Ön- és személyvédelem
Ne működtesse a készüléket, ha közvetlen közelében más személyek (különösen gyermekek) vagy állatok tartózkodnak. Ügyeljen arra is, hogy gyermekek ne játszhassanak a készülékkel.
Szakítsa meg a készülék használatát, ha más személyek (különösen gyermekek) vagy háziállatok vannak a közelben.
Ezt a készüléket nem kezelhetik gyermekek és korlátozott testi, érzékszervi vagy szellemi képességekkel, vagy elégséges tapasztalattal és ismeretekkel nem rendelkező személyek. A készüléket ezenkívül azok a személyek sem használhatják, akik nem ismerik ezt a használati útmutatót. Helyi előírások meghatározhatják a használók alsó korhatárát.
Indítsa be a motort vagy óvatosan kapcsolja be a motort az utasításoknak megfelelően, úgy, hogy a lába jó távolságra legyen a kések-től.
Mindig válassza le a készüléket az áramellátásról, ha azt őrizet nélkül hagyja, vagy ha eltömödést távolít el.
A készülékkel vagy a készüléken végzett munkák során mindig strapabíró cipőt és hosszú nadrágot, valamint további megfelelő személyi védőfelszerelést (védőszemüveget, hallás-védőt, munkavédelmi kesztyűt stb.) viseljen. Személyi védőfelszerelés viselése csökkenti a sérülésveszélyt. Ne viseljen bő ruházatot stb., amelyet behúzhat a munkaszerszám.
Használat előtt
A készülékkel végzett munka megkezdése előtt ismerkedjen meg annak funkcióival és kezelőelemeivel.
Ne használja a készüléket, ha meghibásodott a kapcsolója és nem kapcsolható ki vagy be. A készüléket szakképzett szakemberrel vagy szakservizben javíttassa meg.
Tilos olyan készüléket használni, amelynek védőberendezései vagy burkolatai sérültek vagy hiányoznak. Ezeket szakképzett szakemberrel vagy szakszervizzel javíttassa meg vagy szükség esetén cseréltesse ki.
Kapcsolja ki a készüléket, és távolítsa el a fixen beépített akkumulátort tartalmazó nyelet, mielőtt beállításokat vagy tisztítást végezne a készüléken.
Ne használjon olyan készüléket, melynek kefe- vagy vágószerkezete meghibásodott vagy erősen elhasználódott. Ezeket szak-képzett szakemberrel vagy szakszervizzel javíttassa meg vagy szükség esetén cserél-tesse ki.
Olvassa el és tartsa be a töltőkészülék és az akkumulátort fixen tartalmazó nyél kezelési útmutatóját.
Gondoljon arra, hogy az üzemeltető vagy kezelő felelős a más személyeknek okozott veszélyekért, balesetekért és a tulajdonukért is.
Használat közben
A munka megszakítása esetén ne hagyja őrizetlenül a készüléket és tárolja biztonságos helyen.
Bekapcsoláskor mindig a talajjal párhuzamosan tartsa a készüléket, mivel ellenkező esetben sérülésveszély áll fenn és anyagi károk keletkezhetnek.
Munka közben is tartson biztonsági távolságot a kefétől ill. vágószerszámtól.
Legyen különösen óvatos, ha hátrafelé megy. Botlásveszély!
Biztonsági tudnivalók
A készülékre szerelt kapcsolóberendezésekeVibrációkkal kapcsolatos figyelmeztetések:
tilos áthidalni vagy módosítani (pl. a kapcsoló hozzákötése a fogantyúhoz).
Folyamatosan figyeljen a környezetére és az olyan lehetséges veszélyekre, amelyeket esetleg nem hallhat a készülék által kibocsátott zaj miatt.
Óvja lábát és kezét a kefe vagy vágószerkezet által okozott sérülésektől.
Minden esetben távolítsa el a nyelet a készülékről:
- ha leteszi és otthagyja valahol a készüléket.
- mielött eltávolítja az eltömödéseket.
- mielött ellenőrzi, megtisztítja a készüléket vagy munkát végez rajta.
- ha hozzáér egy idegen testhez, hogy ellenőrizhesse a készüléket sérülések tekintetében.
- ha a készülék túlzott mértékben rezegni kezd, hogy azonnal ellenőriztesse.
A készülékkel tilos éghető folyadékokat, gázokat vagy porokat tartalmazó robbanásveszélyes környezetben dolgozni. A készülékben szikrák keletkezhetnek, amelyek meggyújthatják a port vagy a gözőket..
A munka megszakítása esetén ne hagyja őrizetlenül a készüléket és tárolja biztonságos helyen.
Munka közben is tartson biztonsági távolságot a forgó szerszámtól.
Ne nyúljon a forgó szerszámokhoz.
A készüléket üzemelés közben mindig mindkét kezével tartsa. Az egyik kézzel fogja a fogantyút, a másik kezével markolja meg a nyél burkolt felületét, illetve fogja az opcionálisan kapható középső fogantyút.
Viseljen megfelelő szemvédőt és hallásvédőt!
Kerülje a rendellenes testtartást.
Gondoskodjon róla, hogy stabilan álljon, mindig örizze meg az egyensúlyát. Legyen különösen óvatos, ha lejtön lépked. Ne siessen, hanem nyugodt lépésekkel haladjon előre. Így váratlan helyzetekben könnyebben úrrá lehet a készüléken.
Vegye ki a nyelet a készülékből, amíg a különböző munkavégzési helyek között szállítja a készüléket.
A készülékre szerelt kapcsolóberendezéseket tilos áthidalni vagy módosítani.
Ne üsse neki a munkaszerszámokat a talajnak vagy a falsarkoknak. Ha a munkaszerszámot egyszer erős ütés érte, figyeljen arra, hogy nem rezeg-e jobban a fogantyú. Ilyen esetben szakképzett szakembernek vagy szakszerviznek kell ellenőriznie a készüléket, és szükség esetén megjavítania.
A rezgések idegkárosodásokat és vérkeringési zavarokat okozhatnak a kézben és a karban.
Hideg környezetben végzett munka esetén viseljen meleg ruházatot, kezeit tartsa melegen és szárazon.
Tartson szüneteket munka közben.
Ha úgy érzi, hogy ujjain vagy kezein érzéketlen, elzsibbadt vagy elfehéredett a bör, fejezze be a munkát a készülékkel, és adott esetben keressen fel egy orvost.
A megadott rezgéskibocsátási értékek:
- Mérésük szabványosított vizsgálati eljárás szerint történt.
- Lehetővé teszik az elektromos kéziszerszám kibocsátásának becslését és a különböző elektromos kéziszerszámok összehasonlítását. Az alkalmazási körülményektől, az elektromos kéziszerszám vagy a betétszerszámok állapotától függően a tényleges terhelés alacsonyabb vagy magasabb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és a csekélyebb terheléssel járó időszakokat. Hozzon óvintézkedéseket, például szervezeti intézkedéseket a megfelelően számított becsült értékek alapján.
Használat után
Kapcsolja ki a készüléket, távolítsa el a nyelet a készülékről, és ellenőrizze a készüléket sérülések tekintetében. Figyelem, veszély! A kefe-/vágószerszám tovább forog!
Ha karbantartási és tisztítási munkákat végez a készüléken, kapcsolja ki a készüléket, távolítsa el a nyelet a készülékről.
Mindig várja meg, amíg leáll a munkaszerszám, és ne érintsen meg veszélyes forgó alkatrészeket, amíg előzőleg ki nem veszi a készülékből a nyelet.
Ügyeljen arra, hogy a szellőzőnyílások szeny- nyeződéstől mentesek legyenek.
A készüléket vízzel tisztítani tilos.
Kizárólag kivett nyél esetén cserélje a munkaszerszámokat. Kizárólag eredeti tartozékokat használjon, és tartsa be a beszerelési tudnivalókat!
Tegye el a készüléket egy biztonságos helyre.
A készüléket gyermekektől elzárva tárolja.
Saját maga ne végezzen javításokat a készüléken, azokat csak szakképzett szakemberrel vagy szakservizben végeztesse el.
Várja meg, amíg teljesen lehül a készülék, mielött letenné/elrakná a készüléket.
Biztonsági tudnivalók
Általános biztonsági tudnivalók
A pótalkatrészek feleljenek meg a gyártó által meghatározott követelményeknek. Ezért csak eredeti pótalkatrészeket vagy a gyártó által jóváhagyott pótalkatrészeket használjon. Csere esetén mindig tartsa be a mellékelt beszerelési tudnivalókat, és előzőleg mindig és távolítsa el a fixen beépített akkumulátort tartalmazó nyelet.
A javításokat kizárólag szakképzett szakemberrel vagy szakszervizben végeztesse el. A szakszervizek címeit weboldalunkon találja.
Ez a többcélú kefe az opcionális tartozékaival az udvaron, valamint a burkolt felületeken végzett karbantartásra és magánterületek gyepszegélyeinek nyírására szolgál. A használó vagy más személyek testi épsegének veszélyeztetése miatt tilos ettől eltérő célokra használni a készüléket.
Valamennyi biztonsági és kezelési tudnivaló betartása mellett is mindig megmarad a sérülések és anyagi károk kockázata. Ennek mindig legyen tudatában.
Ne használja a készüléket, ha esőre vagy zivatarra lehet számítani.
Cserélje ki az összes lekopott vagy sérült tájékoztató táblát a készüléken.
Csak a gyártó által engedélyezett akkumulátorokat/fixen beépített akkumulátorokat tartalmazó nyeleket és töltőkészülékeket szabad használni. Az engedélyezett akkumulátorok/fixen beépített akkumulátorokat tartalmazó nyelek és töltőkészülékek terméknevéhez lásd a mellékelt EK-megfelelőségi nyilatkozatot.
A kopott vágópengék és kefék, illetve az opcionálisan kapható kefék felszerelését és eltávolítását csak szakmühelyben végeztesse el.
Rendeltetésszerű használat
A lapos kefével ellátott többcélú kefe (Brush) kizárólag kisebb burkolt felületek tisztítására alkalmas kültéri magánterületeken, valamint az opcionálisan elérhető rögzítőeszközökkel, mint pl.
- a fugakefe (Joint Brush) kisebb burkolt területek hézagainak kefélésére és tisztítására burkolt kültéri magánterületeken
- a gyepszegélyvágó kés (Edge Cutter) a szomszédos kisebb burkolt területek gyepszegélyeinek vágásához privát kültéri területeken
valamint az ebben a használati útmutatóban megadott leírások és biztonsági tudnivalók szerinti használatra szolgál. A lapos vagy fugakefe használata csak nem érzékeny köpadlókhoz használható.
Minden ezen túlmenő használat nem rendelte- tésszerű használatnak minősül. A nem rendeltetésszerű használatból eredő károkért a használót terheli a felelősség.
Adattábla / szimbólumok
Elhelyezkedés
Az adattábla és a szimbólumok a készülék házán találhatók.
Kivitel (munkaszerszámtól függően)
1 Gyártó
2 modellszám
3 Sorozatszám
4 CE-jelölés
5 gyártás éve
6 hulladékkezelési tudnivaló
7 biztonsági szimbólumok
8 szavatolt hangteljesítmény
9 névleges feszültség / áramtípus
10 modellnév
11 készülékcsoport
12 motor fordulatszáma min -1-ben
Kezelőelemek
Kezelőelemek R
1 bekapcsolásgátló kapcsoló
2 BE/KI kapcsoló a fogantyún
3 fogantyú
4 Kéz fogófelülete /rögzítési terület az opcionális középső fogantyú számára
5 Nyél *(fixen beépített akkumulátorral)
6 Rögzítógomb
7 védőburkolat
8 Fugakefe (opcionális tartozék)
9 Gyepszegélyvágó kés kis tisztítókefével (9a) (opcionális tartozék)
10 Lapos kefe
11 Vezetökerék (opcionális tartozék)
12 motor-/hajtóműegység
*Szükséges kezelőelem (nem része a szállítási terjedelemnek)
Üzembe helyezés
Kiegészítő dokumentációk
Csak akkor helyezze üzembe a készüléket, ha rendelkezésre állnak a töltőkészülékhez és a nyélhez mellékelt használati útmutatók, és ha megértette és figyelembe vette ezeket.
Akkumulátor töltése
FIGYELMEZTETÉS!
Az akkumulátort kizárólag a gyártó által engedélyezett töltőkészülékkel szabad tölteni. Az engedélyezett töltőkészülékek terméknevéhez lásd a mellékelt EK-megfelelőségi nyilatkozatot.
Figyelem!
Kiszállításkor csak részben van feltöltve az akkumulátor. Az első használat előtt töltse fel teljesen az akkumulátort, így szavatolva az akkumulátor teljes kapacitását.
VIGYÁZAT!
Az akkumulátor fixen be van építve a nyélbe.
→ Az akkumulátort a kiegészítő dokumentáció utasításai szerint töltse fel.
Szerelés
FIGYELMEZTETÉS!
Sérülésveszély a kefe-/vágószerszám miatt.
A készülék beállításait csak lekapcsolt motor és nyugalomban lévő munkaszerszám mellett végezze el.
A készüléken végzett minden munka elött távolítsa el a fixen beépített akkumulátort tartalmazó nyelet.
Viseljen munkavédelmi kesztyűt.
Lapos kefe rászerelése/eltávolítása A B
Szerelés
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Illessze a lapos kefét a hajtóműegysé?e
→ Engedje el az [A] reteszelést.
√ A reteszelés jól hallhatóan a helyére pattan.
Szétszerelés
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Vegye le a lapos kefét a hajtóműegységól
Opcionális tartozékok, pl. fugakefe, gyepszegélyvágó kés vagy vezetőkerék rá- ill. szétszerelése
Fugakefe (Join Brush) rászerelése/eltávolítása CD
Szerelés
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Illessze a fugakefét a hajtóműegyséne
→ Engedje el az [A] reteszelést.
√ A reteszelés jól hallhatóan a helyére pattan.
Szétszerelés
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Vegye le a fugakefét a hajtóműegységól
Gyepszegélyvágó kés össze-/leszerelése
(Edge Cutter) EF
Szerelés
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Illessze a gyepszegélyvágó kést a hajtóműegységre ②.
→ Engedje el az [A] reteszelést.
√ A reteszelés jól hallhatóan a helyére pattan.
Szétszerelés
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Vegye le a gyepszegélyvágó kést a hajtóműegységről ②.
Vezetőkerék rászerelése/eltávolítása GH Szerelés
Tudnivaló
Csak a fugakefével vagy a gyepszegélyvágó késsel együtt szükséges.
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Illessze a vezetőkereket a hajtóműegységze
→ Engedje el az [A] reteszelést.
√ A reteszelés jól hallhatóan a helyére pattan.
Szétszerelés
→ Nyomja előre és tartsa lenyomva az [A] reteszelést ①.
→ Vegye ki a vezetőkereket a hajtóműegységöl
Munkaszerszám egység és nyél összekapcsolása M
→ Nyomja be a rögzítógombot [A] a nyélen, majd tolja be a nyelet a többcélú kefén lévő foglalatba, amíg a rögzítógomb a foglalatban [B] lévő helyére nem pattan ①②.
Figyelem!
Ügyeljen a helyes rögzítésre
Tudnivaló
Tartozékként egy középső fogantyú is kapható a nyélhez. Információk és szerelési tudnivalók a nyél kezelési útmutatójában találhatók.
Üzemeltetés
Munkavégzési idők
Kérjük, tartsa be a területileg érvényes előírásokat. Az engedélyezett munkavégzési időkről érdeklődjön a helyi hatóságoknál.
Készülék bekapcsolása N
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye
A készüléket üzemelés közben mindig mindkét kezével tartsa. Egyik kézzel fogja a fogantyút, másik kezével markol- ja meg a nyél burkolt felületét, illetve fogja az opcionálisan kapható középső fogantyút.
Mindig ügyeljen arra, hogy stabilan álljon.
→ Nyomja meg a bekapcsolásgátló kapcsolót [A] a fogantyún ①.
→ Ezzel egy időben nyomja meg a fogantyún található BE/KI kapcsolót [B] ②.
→ Nyomja meg a bekapcsolásgátló kapcsolót [A] a fogantyún ①.
→ Ezzel egy időben nyomja meg a fogantyún található BE/KI kapcsolót [B] ②.
→ Engedje el a bekapcsolásgátló kapcsolót.
√ Ezzel üzembe helyezte a készüléket.
Készülék kikapcsolása N
→ Engedje fel a fogantyún lévő a BE/KI kapcsolót. ✓ A készülék ki van kapcsolva.
Tudnivaló
Kikapcsolás után a kefeszerszám és a gyepszegélyvágó kés még rövid ideig tovább forog.
Tudnivaló
A BE/KI kapcsoló felengedésekor a bekapcsolásgátló kapcsoló automatikusan visszatér kiindulási helyzetébe.
Felületek tisztítása lapos kefével
Figyelem!
A szállítási terjedelemben található szabványos kefe (kemény sörtéjű) kizárólag kö- és aszfaltpadlókon való használatra készült.
Munkavégzés előtt ellenőrizze a tisztítandó felület egy kis részét, hogy a padlóburkolat nem sérül-e meg a kefe miatt.
Ne használja a kefét egy helyen túl sokáig.
Működés közben a készülék a forgó kefén ke-resztül erőt fejt ki, amelyet ellen kell tartani.
Tudnivaló
Erősen szennyezett padló esetén a tisztítási folyamat megkönnyítése érdekében ezt kissé előnedvesítheti.
Tudnivaló
A keményfa padlókhoz opcionális tartozékként speciális fa padlókefe kapható. Ehhez forduljon szakkereskedőjéhez.
→ Helyezze a készüléket párhuzamosan a kezelendő felülettel.
→ Tartsa munkaszögben a készüléket.
→ Kapcsolja be a készüléket.
→ Sétáljon egyenletes sétatempóban, és tolja maga elé a készüléket.
→ A szennyezettség mértékétől függően enyhe vagy közepes nyomást gyakoroljon a kefére.
→ Engedje el a bekapcsolásgátló kapcsolót.
√ Ezzel üzembe helyezte a készüléket.
Fugák tisztítása fugakefével J
Figyelem!
A szállítási terjedelemben található szabványos kefe (fémszegélyes) kizárólag kemény köpadlón való használatra készült.
Munkavégzés előtt ellenőrizze a tisztítandó felület egy kis részét, hogy a padlóburkolat nem sérül-e meg a kefe miatt.
Ne használja a kefét egy helyen túl sokáig.
→ Helyezze a készüléket párhuzamosan a vezetőkerékkel és a fugakefével a megmunkálandó fugára.
→ Tartsa munkaszögben a készüléket.
→ Kapcsolja be a készüléket.
→ Igazítsa a fugakefét a fuga közepére.
→ Sétáljon egyenletes sétatempóban, és tolja maga elé a készüléket.
Tudnivaló
A kevésbé kemény, érzékeny köpadlókhoz opcionális tartozékként speciális nylon fugakefe kapható. Ehhez forduljon szakkereskedőjéhez.
Vágja szabadon a pázsit szélét a gyepszegélyvágó késsel KL
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye
Használat előtt nyírja le a gyep szélét fünyíróval.
A burkolt területen termesztett gyep vas-
tagsága ne haladja meg a 3 cm-t.
Ügyeljen arra, hogy a forgó vágókés ne sértse meg a járdaszegély szélét munka közben.
→ Igazítsa a készülék vágókését a gyep széléhez.
→ Kapcsolja be a készüléket.
→ Süllyessze a vágókést közvetlenül a burkolt terület melletti gyepbe.
→ Vezesse végig a berendezést a gyepszegély mentén.
Tudnivaló
A vágókéssel párhuzamosan elhelyezett kis kefe a vágóél lesöprésére szolgál működés közben.
A fixen beépített akkumulátort tartalmazó nyél eltávolításaM
→ Kapcsolja ki a készüléket.
→ Nyomja be a rögzítőgombot [A] a nyélen ①.
→ Teljesen húzza ki a nyelet a munkaszerszám foglalatából [B] ②.
Karbantartás
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye.
A készülék karbantartási és tisztítási munkáit kizárólag leállított motor és nyugalomban lévő munkaszerszám mellett szabad végezni.
A készüléken végzett minden munka elött távolítsa el a fixen beépített akkumulátort tartalmazó nyelet.
A készüléket vízzel tisztítani tilos.
A javítási és karbantartási munkákat, valamint a biztonsági elemek cseréjét csak képzett szakemberekkel vagy szakszervizzel végeztesse el.
Viseljen védőkesztyűt a kefeszerszámon vagy szegélynyíró szerszámon végzett minden munka során.
Az időben elkopott/elhasználódott keféket ill. vágókéseket szakképzett szakemberrel vagy szakszervizben javíttassa meg.
Az opcionális kefehengerek vagy kefetárcsák cseréjét csak képzett szakemberekkel vagy szakszervizzel végeztesse el.
→ Legalább évente egyszer végeztessen karbantar-tást a készüléken egy szakszervizben.
Tisztítás
- → Kapcsolja ki a készüléket, és várja meg, amíg leáll a munkaszerszám, majd távolítsa el a nyelet.
→ Minden használat után tisztítsa meg a készüléket, különösen a szellőzőnyílásokat egy száraz kendővel, illetve erős szennyeződés esetén egy kefével.
→ Minden használat után óvatosan tisztítsa meg a kefeszerszámot / gyepszegélyvágó szerszámot.
→ A gyepszegélyvágó kés hosszú élettartamának szavatolása érdekében permetezzen ápolóolajat a vágókésre minden használat után. Erre a célra lehetőleg környezetbarát kenőanyagot használjon.
→ Üzem közben ne olajozza meg a vágókést.
→ Az olajozáshoz fektesse oldalára a szegélynyíró egységet, majd vigyen fel vékony olajréteget a vágókésre.
Szállítás és tárolás
FIGYELMEZTETÉS!
Sérülésveszély a munkaszerszám miatt.
➢ Szállítás és tárolás esetén mindig kapcsolja ki a készüléket, és várja meg, amíg leáll a munkaszerszám.
➢ Szállítás vagy tárolás előtt távolítsa el a nyelet.
Szállítás
→ Megfelelően biztosítsa a készüléket véletlen elcsúszás ellen, ha járművel szállítja.
Tárolás
→ Minden idény után alaposan tisztítsa meg a készüléket.
→ A készüléket mindig száraz és biztonságos, gyermekek számára nem hozzáférhető helyen tárolja.
→ A nyelet és a többcélú kefét ill. a munkaszerszá- mait egymástól külön tárolja.
→ A nyelet hűvös és száraz helyen tárolja. Ajánlott tárolási hőmérséklet: 0 - 23 °C.
→ Óvja a készüléket és különösen annak műanyag alkatrészeit fékfolyadékoktól, benzintől, köolaj tartalmú termékektől, vízkiszorító olajoktól stb. Ezek olyan vegyi anyagokat tartalmaznak, amelyek károsíthatják, megtámadhatják vagy tönkre tehetik a készülék műanyag alkatrészeit.
→ A mütrágyák és más kerti vegyszerek olyan anyagokat tartalmaznak, amelyek erősen korrodálhatják a készülék fém alkatrészeit. A készülékét ezért ne tárolja ilyen anyagok közelében.
Üzemzavarok elháritása
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye
Kétségek esetén keressen fel egy szakszervizt.
Minden ellenőrzés és a készüléken végzett munkák előtt állítsa le a motort, és távolítsa el a nyelet.
Probléma Lehetséges ok Elháritás
| Lekapcsol a készülék. | Túl forró az akkumulátor. Várja meg, amíg lehül az akkumulátor. | |
| Lemerült az akkumulátor. Töltse fel az akkumulátort. | ||
| Túl magas a készülék (elektronika) hőmérsék-lete. | Várja meg, amíg lehül a készülék, és szükség esetén tisztítsa meg a szellőző-nyilásokat. | |
| Kioldott a túláramvédelem. Ha újra előfordul, forduljon szakszerviz-hez. | ||
| Nem lehet bekap-csolni a készüléket. | Lemerült az akkumulátor. Töltse fel az akkumulátort. | |
| Kioldott a túláramvédelem. Ha újra előfordul, forduljon szakszerviz-hez. | ||
| Túl magas vagy túl alacsony az akkumulátor hőmérséklete. | Várja meg, amíg lehül, illetve felmeleg-szik az akkumulátor. | |
| Meghibásodott az akkumulátor. Ellenőriztesse a nyélben lévő akkumulá-tort egy szakszervizben. | ||
| A kefe/szegélynyíró nyugtalanul jár, erősen rezeg. | A kefe/gyepszegélyvágó kés hibás. Keressen fel egy szakszervizt. | |
| Kilazult a kefe / gyepszegélyvágó kés rögzítése. Keressen fel egy szakszervizt. | ||
Garancia
Minden országban a társaságunk vagy az importör által kiadott garanciális feltételek érvényesek. A garancia keretében térítésmentesen elvégezzük készülékén az üzemzavarok elhárítását, ha az üzemzavar oka anyag- vagy gyártási hiba. Garanciális esetben, kérjük, forduljon a kereskedőjéhez vagy a legközelebbi telephelyhez.
EK-megfelelőségi nyilatkozat
A készülék további adatai a külön mellékelt EK-megfelelőségi nyilatkozaton találhatók, amely ezen használati útmutató része.
Környezetbarát ártalmatlanítás
Az elektromos kéziszerszámokat, tartozékokat és csomagolásokat el kell juttatni egy környezetbarát újrahasznosítási gyűjtőhelyre.
Akkumulátorok/elemek:
Az akkumulátorokat ne dobja a háztartási hulladék közé, tűzbe vagy vízbe. Az akkumulátorokat össze kell gyűjteni, és újra kell hasznosítani vagy környezetbarát módon kell ártalmatlanítani.
Elektromos kéziszerszámok (akkumulátorok/elemek nélkül):
Ne dobja az elektromos kéziszerszámot a háztartási hulladék közé! Adja le egy megfelelő hulladékgyűjtő helyen.
