Tipo de produto	Base de guia inclinável para furadeira
Marca	Festool
Modelo	GD 460 A
Comprimento máximo da broca	460 mm
Profundidade máxima de perfuração	310 mm
Diâmetro máximo de perfuração sem placa de guia	45 mm
Inclinação	De 90° a 45° continuamente
Diâmetro do mandril de aperto	57/43 mm com redução
Peso	3,7 kg
Altura do conjunto	672 mm
Dimensões da base	207 × 172 mm
Batente paralelo ajustável (sentido paralelo)	8 - 190 mm
Batente paralelo ajustável (sentido perpendicular)	-25 - 185 mm
Torque máximo suportado	75 Nm
Placa de guia para brocas	Diâmetros pares 8 a 26 mm (opcional ímpares 6 a 27 mm)
Utilização com furadeiras	Furadeiras elétricas com mandril 57 ou 43 mm
Alimentação	Sem alimentação (acessório mecânico)
Funções principais	Guia de precisão vertical e inclinada, profundidade ajustável, réguas paralelas
Segurança	Fixação obrigatória por dispositivos de aperto para perfuração inclinada, uso com ambas as mãos
Manutenção e limpeza	Limpar as hastes de guia, lubrificar levemente, manter limpas as superfícies de apoio
Peças sobressalentes e reparabilidade	Placa de guia (ref. 621947), dispositivos de aperto (ref. 621949), extensões (ref. 622471); reparo pelo fabricante ou oficina autorizada
Informações gerais	Base inclinável para perfuração angular, fornecida sem furadeira

Perguntas frequentes - GD 460 A FESTOOL

Como fixar a furadeira na base GD 460 A?

Insira a furadeira no mandril de guia (8) após ter eventualmente montado a redução D 57/43 mm (9) se sua furadeira tiver um colar de 43 mm. Aperte o parafuso de aperto (8.1) para segurar a furadeira no lugar.

Como ajustar a inclinação da base GD 460 A?

Afrouxe as duas porcas de aperto (16), incline as hastes de guia no ângulo desejado (entre 90° e 45°) ajudando-se da escala (17) e da agulha indicadora (18), depois aperte as porcas novamente.

Qual é a profundidade máxima de perfuração com o GD 460 A?

A profundidade máxima de perfuração é de 310 mm com um comprimento máximo de broca de 460 mm.

Como usar a placa de guia para brocas?

Escolha o orifício da placa de guia (3) correspondente ao diâmetro da sua broca. Afrouxe a manopla (3.1), levante a placa, gire-a para a posição desejada, coloque-a de volta no pino e aperte a manopla novamente.

Posso perfurar sem a placa de guia?

Sim, para brocas de diâmetro superior a 27 mm até 45 mm, você pode remover a placa de guia. Neste caso, trabalhe com cuidado e use o anel de batente inferior (7.2) para evitar colisões.

Como ajustar a profundidade de perfuração?

Use os dois anéis de batente (7.1 e 7.2): o anel superior limita o curso de trabalho (deixe 5-10 mm de broca sobressaindo da placa), o anel inferior ajusta a profundidade final. Aperte os parafusos de aperto após o ajuste.

Como fixar a base em uma peça a ser usinada?

Use os dispositivos de aperto (12) (acessórios): insira-os pelos orifícios (1.4) da placa de base, aperte as porcas (12.1) e aperte os parafusos (12.2) para travar a base. Para peças grandes, use as extensões (13).

Qual manutenção o GD 460 A requer?

Limpe regularmente as hastes de guia (4) com um pano e lubrifique-as levemente com óleo de máquina. Mantenha limpas as superfícies da placa de base para garantir a precisão.

Quais acessórios estão disponíveis para o GD 460 A?

Acessórios opcionais: placa de guia para brocas ímpares (ref. 621947), dispositivos de aperto (ref. 621949), extensões para peças até 300 mm (ref. 622471).

Onde encontrar peças de reposição e fazer reparar o aparelho?

Use exclusivamente peças Festool originais. Os reparos devem ser feitos pelo fabricante ou por uma oficina autorizada. Acesse www.festool.com/service para encontrar um centro perto de você.

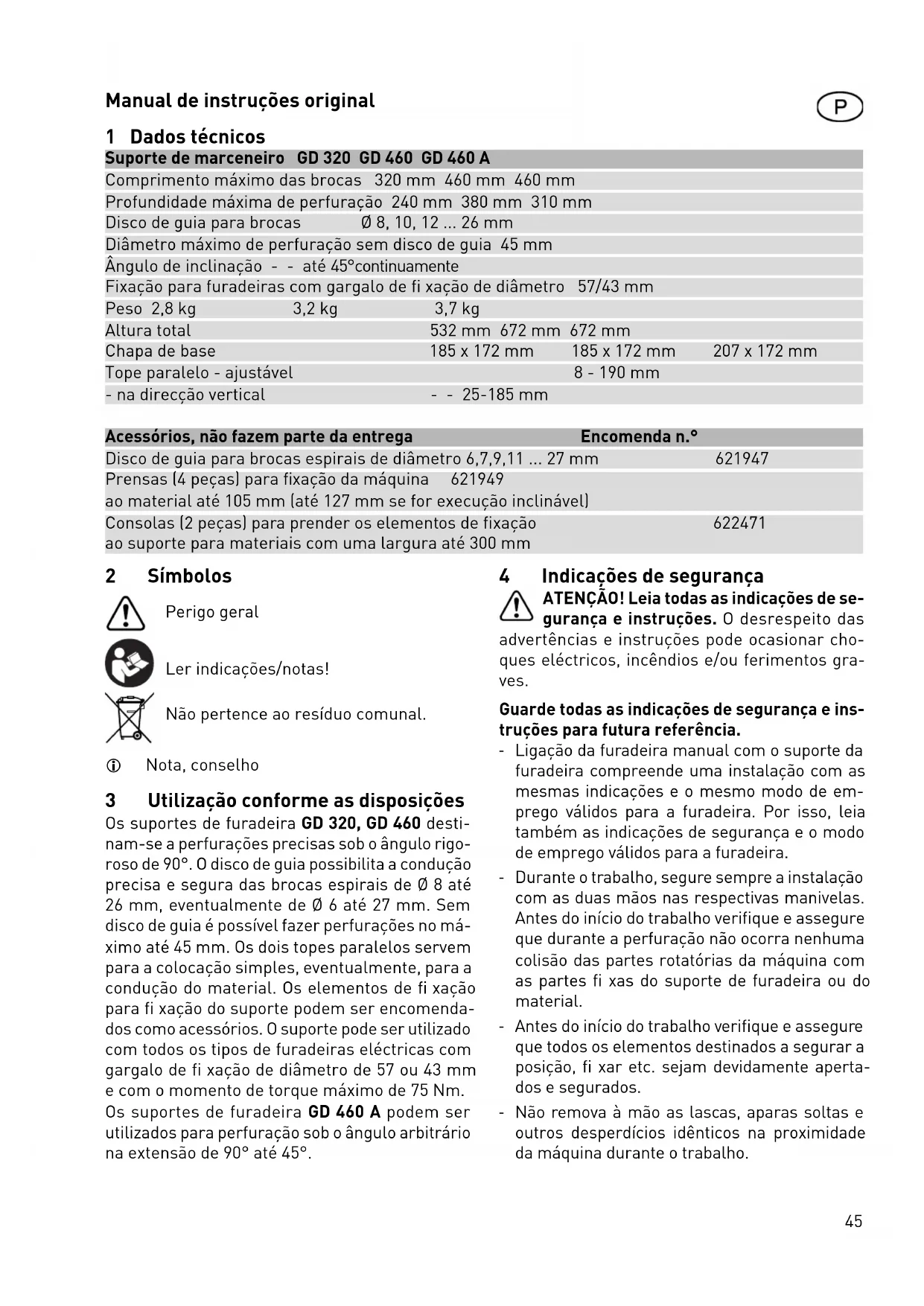

MANUAL DE UTILIZADOR GD 460 A FESTOOL

Suporte de marceneiro GD 320 GD 460 GD 460 A

Comprimento máximo das brocas 320 mm 460 mm 460 mm

Profundidade máxima de perfuração 240 mm 380 mm 310 mm

Disco de guia para brocas Ø 8, 10, 12 ... 26 mm

Diâmetro(Maximo de perfuração sem disco de guia 45 mm

Ângulo de inclinação - - até 45°continuamente

Fixação para furadeiras com gargalo de fi xação de diâmetro 57/43 mm

Peso 2,8 kg 3,2 kg 3,7 kg

Altura total 532 mm 672 mm 672 mm

Chapa de base 185 x 172 mm 185 x 172 mm 207 x 172 mm

Tope paralelo - ajustavel 8 - 190 mm

- na direcção vertical - - 25-185 mm

Acessórios, não fazem parte da entrega	Encomenda n.°
Disco de guía para brocas espirais de diámetro 6,7,9,11 ... 27 mm	621947
Prenas (4 peças) para fixação da boaquina 621949
ao material até 105 mm (até 127 mm se for execuição inclínavel)
Consolas (2 peças) para prender os elementos de fixação ao suporte para materiais com uma largura até 300 mm	622471

2 Simbolos

Perigo geral

Ler indentacoes/notas!

Não pertence ao residuo comunal.

① Nota, consulho

3 Utilização conforme asypressões

Os suportes de furadeira GD 320, GD 460 destinam-se a perfurações precisas sob o ângulo rigoróroso de 90^ . O disco de guia possibilita a condução precisa e segura das brocas espirais de 8 até 26mm , eventualmente de 6 até 27mm . Sem disco de guia é POSSÍVEL fazer perfurações no maior até 45mm . Os dois topes paralelos servem para a colocação simples, eventualmente, para a condução do material. Os elementos de fi xação para fi xação do suporte podem ser encomendados como acessórios. O suporte pode ser realizado com todos os想不到 furadeiras electricas com gargalo de fi xação de diamétro de 57 ou 43mm e com o momento de torque máximo de 75Nm . Os suportes de furadeira GD 460 A podem ser realizados para perfuração sob o ângulo arbitrário na extensão de 90^ até 45^ .

4 Indicações de seguranca

ATENÇA! Leia todas as indentações de segurar e instruções. O desrespeito das advertências e instruções pode occasionar chôques electricos, incendios e/ou ferimentos graves.

Guarde todas as indentações de seguranca e instruções para futura referencia.

• Ligação da furadeira manual com o suporte da furadeira compreende uma instalação com as vezes指示os e o mesmo modo de emprego validos para a furadeira. Por isto, leia也是非常 como指示ores de segurar e o modo de emprego validos para a furadeira.
• Durante o trabalho, segure sempre a instalação com as两大ios nas respectivas manivelas. Antes do inicio do trabalho verifique e assegure que durante a perfuração não ocorro nenhum colisão das partes rotatórias da区内a com as partes fi xas do suporte de furadeira ou do material.
• Antes do inicio do trabalho verifique e assegure que todos os elementos destinados a segurar a posicao, fi xar etc. sejam devidamente apertados e segurados.

• Não remove à mão as lvasas, aparas soltas e outros desperados identicos na proximidade da boa, durante o trabalho.

• No caso de furadeiras com o momento de torque superior a 55 Nm deve ser realizada, para a manivela adicional, a parte extensivel.

• 0 material deve ser sempre sotoposto por um calço e assegurado contra qualquer giração ou deslizamento.
• Os suportes inclinaveis de furadeira [como A] devem ser assegurados, durante a perfuracao sob o angulo, contra o avanco. A este fim recomendamos usar as prensas (acessórios).
• Durante o trabalho, garanta um posicionamento fi rme e seguro.
• Ao executar qualquer tipo de trabalho que serve à preparação, montagem, reconstrução, ajustagem, mudança de brocas ou manutençao é necessário retiring o bjçao de contacto da furadeira da rede.

5 Elementos de commando

1 Chapa de base
2 Guia parallelo
3 Disco de guia para brocas
4 Barras de guia
5 Molas
6 Cano de tope
7 Topes de profundidade
8 Braçadeira de guia
9 Reducao D 57/43 mm
10 Manivelada边际
11 Peça anexa da manivela adicional
12 Prensas
13 Consolas
14 Parafuso para ajustagem da verticalidade
15 Placas de apoio
16 Porca tensora
17 Escala
18 Indicador
19 Parafuso de tensão do indicator
20 Estribo

Os acessórios ilustrados e descriços nas instruções deServiço nem sempre são abrangidos pelo?). Conjunto de fornecimento!

As fi guras indicadas encontrar-se no inicial do manual de instruções.

6.1 Ajustagem do disco de guia

Segundo o diametro da broca requireso escolha a abertura no disco de guia e colque-a no eixo da broca (1.1):

• gire o botão giratório (3.1) cerca de 5 rotações para a esquerda, eleve o disco de guía sobre o pino retentor, gire às a posicaorequireida e

deixe de novo recair na chapa de base.

• De atençao que o disco caia no pino retentor. Aperte de novo o botao giratorio (3.1).

6.2 Fixação da broca

Fixe a broca espiral ao mandril da furadeira e aperte o mandril.

① So poder serutilizadasasbrocasespiraisdeumcomprimentoque naoultrapasseocomprimento maximo da broca indicado.

6.3 Fixação da furadeira

Para furadeiras com gargalo de fi xaca o de diametro de 43 mm utilize um anel de reducao.

• Coloque o anel de reducao de tal modo que o entalhe esta virado para o lugar de fi xacao [8.1].
  Insira a furadeira na braçadeira e aperte o pa-rafuso de fi xacaio (8.1)

6.4 Ajustagem da profundidade da perfuraçao

Um limite superior do tope ajusta-se por meio do anel de tope (7.1) e aperta-se pelo parafuso de fi xaca.
A posicao do tope superior pode ser escolhida de modo que a broca sera conduczida pelo anel de guia e o punto da broca se encontre distanciado circa de 5 -10 mm da superficie da chapa de base.

Deste modo sera eliminada uma danifiacao da broca e do material. O anel de tope inferior [7.2] serve para delimitar a profundidade da perfuracao.

• Verifique a profundidade de perfuração requérida pela medicação ou por uma perfuração de ensaio e aperte o anel de tope [7.2] debaixo da bracadeira.

O anel de tope é aplicável sobretudo quando perfurar mais aberturas de igual profundidade.

6.5 Manivelada边际

A manivela adicular (10) pode ser montada segundo a escolha em tres posicaoes (ver a fi gural). Para as furadeiras cujo momento de torque ultrapassa 55Nm utilize a peça anexa (11).

Utilize a manivela adicional com peça anexa na parte dianteira da braçadeira (ver a fi gura).

6.6 Perfuração com guia paralelo

Ambos os guias paralelos (2) AUGMENTAM A SEGURA de trabalho. Ao mesmo tempo AUGMENTA-se a precisão e poupa-se tempo quando é necessário perfurar mais abertas à mesma distança da aresta do material. É possível aproveitar, segundo a escolha, quer um guia paralelo numazo, quer

dois guias paralelos nos dois lados. O guia paralelo ajusta-se ou segundo umtraço no material (o controle visual segudo a indentação (1.1) na chapa de base) ou segundo a escalanoguia paralelo.

O guia paralelo aperta-se na posicao requirenda por meio do parafuso de fi xaço (2.1).
① Em caso de execuição inclinavei, o guia paralelo.
I. Il possible ser ajustado también na direcção vertical [2.2].

6.7 Ajustagem do angulo da inclinação (GD 460 A)

Os suportes de furadeira inclinaveis (GD 460 A) possibilitam executar as perfurações obliquas sob o ângulo na extensão de 90^ ante 45^ . No caso de perfurações obliquas, o indicator (18) indica na escala (17) a posicao zero.

• Antes da eventual ajustagem do angulo de inclinação, desaperte ambas as porcas tensoras [16].
  So entao é possivel inclinar as barras de guia no angulorequiredo.
• Este Ângulo pode ser venfi cado na escala (17) com graduação precisa.
• Ajuste o indicator (18) à posicao requirenda na escala e(before aperte de novo as porcas ten-soras (16).

ATENÇA: Se o suporte for inclinado, é preciso, por razões de segurar, assegurar a chapa de base contra o deslamento. Um modo de fi xação ideal compreende o aproveitamento dos elementos de fi xação (accessórios).

6.8 Correção da posicao de tope (GD 460 A)

Nos suportes de furadeira inclinaveis, a posicao vertical é ajustada, de fabrio, pelo parafuso de tope (14). Se a posicao ajustada tiver de ser posteriormente recertada, proceda de modo segunte:

Desaperte a porca de segurarca (14.1) e a porca tensora (16).
Fixe a placadapoio (15)acabeacdo parafuso (14).
- Pela rotação do parafuso de tope na direção requireida, mude o ângulo para a posicao necessária.
- Reaperte a porca de segurarca (14.1) e a porca tensora (16).
0 indicator (18) pode ser也是非常 colocado na outra posicao antes de desaparafusar o parafuso (19) que, uma vez na posicaorequireida, p. deve ser de novo fi rmente aparafusado.

6.9 Fixação do suporte de furadeira

Para a fi xaçao do suporte ao material servem os elementos de fi xaçao (12). Estes podem ser fi xa-

Insira o elemento de fixação por baixo na abertura (1.4), aparafuse por cima a porca tensora (posicao 12.1) e aperte-a.
- Por meio do parafuso (12.2) aperte na posicao requireira.

0Os elementos de fi xaçao (não fazem parte da entrega, poder ser encomendados como acessórios) são sempre realizados aos pares um de cada性和. Recomendamos'utilizar quatro elementos de fi xaçao. Para os materiais de dimenso maxima até 300~mm , os elementos de fi xaçao podem ser fi xados na consola (13).

Insira os parafudos [13.1] pela parte inferior do orificio na base de suporte (1.4).
- Posizione as consolas nos parafusos (13.1) por de cima e ajuste pelas porcas (13.2).

As consolas (não são parte integrante do equipoamento Basicsico, podem ser encomendadas como ({acesorios}) são oferecidas em pares (2pcsu). Cuida de que o ajustamento do suporte na trave está feito no espoço entre两大 placas de ajustamento (12) situadas numa so mísula (garantia de divisão de forças no sentido longitudinal da consola) e nunca entre两大 consolas (vede fi gura). As consolas são construidas de forma a serem ajustadas nos dois temas basicsicos de suportes (vertical e inclinavel) e也是如此 quer no sentido longitudinal, quer no sentido vertical.

7 Perfuracao

• Antes do inizio da perfuração, verifi que se a broca espiral e a furadeira se encontrar fi xas.
• Verifique se os topes e o disco de guia está firmamente assentes e, eventualmente, aperte os elementos de fi xação.

• Não travaque com brocas sem gume ou danificadas.

• Durante a perfuracao, segure a instalacao com as两大os: com uma maior na manivela adi cional do suporte de furadeira e com outra maior na manivela e na chave da furadeira.

• A indicação na chapa de base (1.2 e 1.3) serve de controle visual, segundo o traco, para a perfuração.

7.1 Disco de guia

oPara as brocas espirais com diamétros paresutiliza-se um disco de guia que faz parte da entrega. Para as brocas espirais com diamétros imparesutiliza-se o disco de guia com diamétros imparesfornecido como acessórios. Se precisar mudar o disco de guia, desaparafuse o botão giratório (3.1).Depois é possívelletalr ar o disco de guia montado

e colocar除外 disco de guia.

7.2 Perfuracoes sem disco de guia

Para os lavoros com brocas de diametro superior a 27mm e até 45mm no maximo, o disco de guia pode ser desmontado靼o o procedimento acima mentionado. Se for necessario, é possivel desmontar también as molas (5), o cano de tope (6) e topes de profundidade (7.1 e
7.2). Neste caso proceda com mucha cautela. Recomenda-se em qualquer caso utilizeo o anel de tope inferior (7.2) como fi xador contra o contacto involuntario das partes em rotação com o material. É preciso ter cautela especial para que as partes rotatorias da furadeira ou as brocas realizadas não entrem em contacto com as peças do suporte da furadeira.

8 Manutenção e reparação

Servico Após-veenda e Reparaçao apenas através do fabricante ou das ofi cinas de service: endereço mais proxies em: www.festool.com/Service

Utilizar apenas peças sobresselentes originais da Festool! Referencia em: www.festool.com/Service

• Limpe os elementos de fi xação e os lugares de fi xação de poeiras, sujidade e serradura.
• Limpe as barras de guia com um pano e assegure uma boa qualidade de deslizamento lubrifi cando as barras de guia com a graxeira de lubrifi caço ou com oleo para miguinas.
• Mantendo limpas as superficies de assento da chapa de base garanté-se a exactidão e precisão dos ângulos das aberturas.

Cuido segunte:

• As molas escolhidas do suporte da furadeira são de proposto mais distanciadas das barras de guia. Não se tratava de nenhuma falta da qualida, pelo contrário, deste modo consagemos melhor característica das molas. Estas molas garantem menor resistência na perfuração.

9 Meio ambiente

Não deite as ferramentas electrolyicas no lixo dométrico! Encaminhe a ferramenta, acessórios e embalagem para um reaproveitamento ecológico! Nesse caso, observe as regulamenteções{nacionais em vigor.

Informações sobre REACH:

www.festool.com/reach
