| Tuotetyyppi | Kallistettava poran ohjausrunko |
| Merkki | Festool |
| Malli | GD 460 A |
| Terän maksimipituus | 460 mm |
| Poraussyvyys maksimi | 310 mm |
| Maksimi poraushalkaisija ilman ohjauslevyä | 45 mm |
| Kallistus | Jatkuva 90° - 45° |
| Kiristysholkin halkaisija | 57/43 mm supistuksella |
| Paino | 3,7 kg |
| Kokonaiskorkeus | 672 mm |
| Pohjan mitat | 207 × 172 mm |
| Säädettävä rinnakkaisohjain (yhdensuuntainen suunta) | 8 - 190 mm |
| Säädettävä rinnakkaisohjain (kohtisuora suunta) | -25 - 185 mm |
| Kestomomentti maksimi | 75 Nm |
| Ohjauslevy porille | Parilliset halkaisijat 8-26 mm (valinnainen parittomat 6-27 mm) |
| Käyttö porien kanssa | Sähköporat, joissa holkki 57 tai 43 mm |
| Virtalähde | Ei virtalähdettä (mekaaninen lisävaruste) |
| Päätoiminnot | Pysty- ja kallistustarkkuusohjaus, säädettävä syvyys, rinnakkaisohjaimet |
| Turvallisuus | Kiinnitys pakollinen kiristyslaitteilla kallistusporauksessa, käyttö molemmin käsin |
| Huolto ja puhdistus | Puhdista ohjaustangot, voitele kevyesti, pidä tukipinnat puhtaina |
| Varaosat ja korjattavuus | Ohjauslevy (viite 621947), kiristyslaitteet (viite 621949), jatkeet (viite 622471); korjaus valmistajan tai valtuutetun huollon toimesta |
| Yleistä | Kallistettava runko kulmaporausta varten, toimitetaan ilman poraa |
Usein kysytyt kysymykset - GD 460 A FESTOOL
Käyttäjien kysymyksiä aiheesta GD 460 A FESTOOL
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GD 460 A - FESTOOL ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GD 460 A merkiltä FESTOOL.

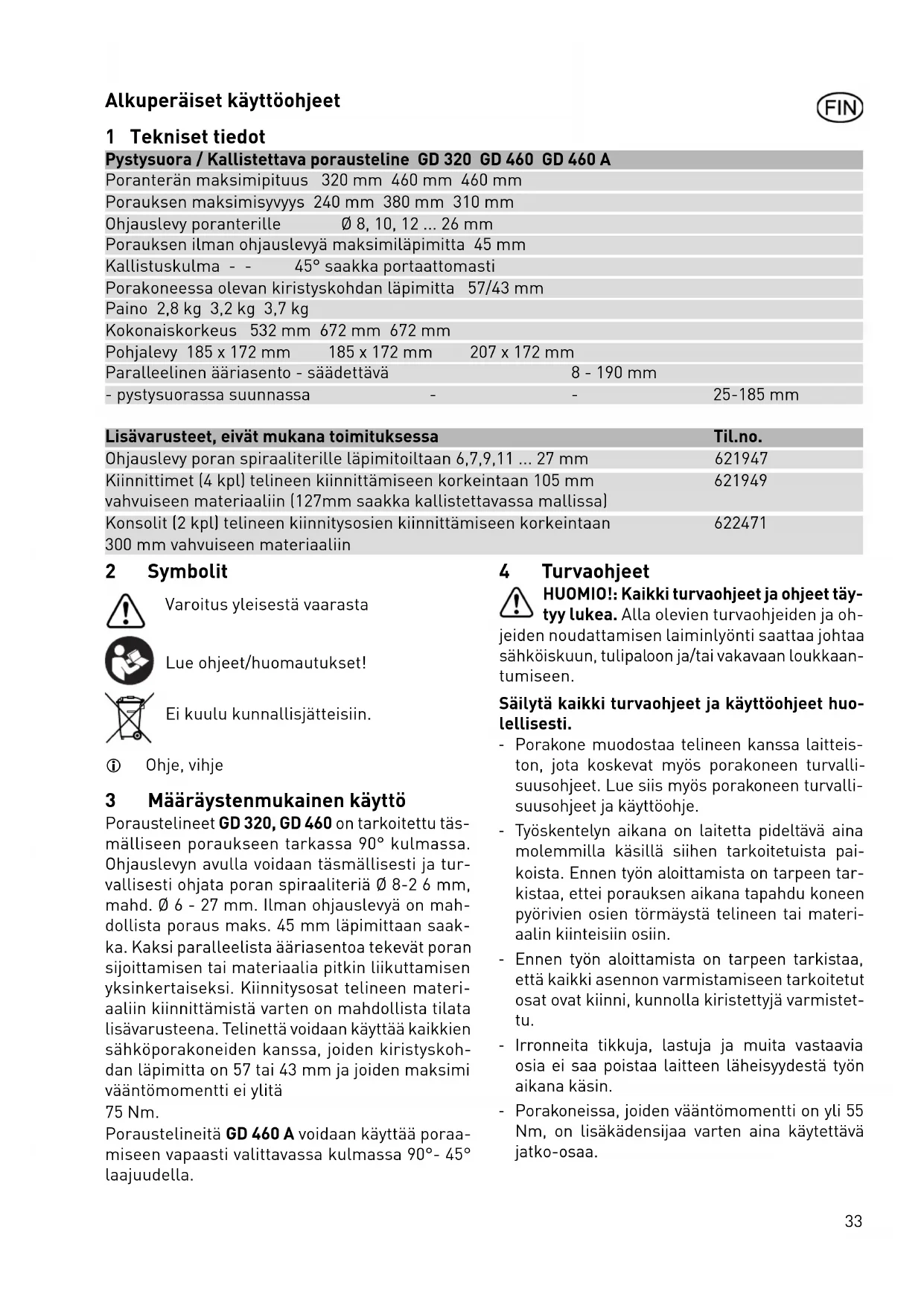

KÄYTTÖOHJE GD 460 A FESTOOL
| Pystysuora / Kallistettava porausteline GD 320 GD 460 GD 460 A | |||
| Poranterän maksimipituus | 320 mm | 460 mm 460 mm | |
| Porauksen maksimisvyys | 240 mm | 380 mm 310 mm | |
| Ohjauslevy poranterille | Ø 8, 10, 12 ... 26 mm | ||
| Porauksen ilman ohjauslevyä maksimiläpimitta | 45 mm | ||
| Kallistuskulma - - | 45° saakka portaattomasti | ||
| Porakoneessa olevan kirstyskohdan läpimitta | 57/43 mm | ||
| Paino 2,8 kg 3,2 kg 3,7 kg | |||
| Kokonaiskorkeus | 532 mm | 672 mm 672 mm | |
| Pohjalevy 185 x 172 mm | 185 x 172 mm | 207 x 172 mm | |
| Paralleelinen äriasento - säädettävä | 8 - 190 mm | ||
| - pystysuorassa suunnassa | - | - | 25-185 mm |
| Lisävarusteet, eivät mukana toimituksessa | Til.no. |
| Ohjauslevy poran spiraaliterille lapiimitoiltaan 6,7,9,11 ... 27 mm | 621947 |
| Kiinnittimet (4 kpl) telineen kiinnittämiseen korkeintaan 105 mm vahvuiseen materiaaliin (127mm saakka kallistettavassa mallissa) | 621949 |
| Konsolit (2 kpl) telineen kiinnitsosien kiinnittämiseen korkeintaan 300 mm vahvuiseen materiaaliin | 622471 |
2 Symbolit

Varoitus yleisesti vaarasta

Lue ohjeet/huomautukset!

Ei kuulu kunnallisjatteisiin.
① Ohje, vihje
3 Määräystenmukainen käytto
Poraustelineet GD 320, GD 460 on tarkoitetti tasmälliseen poraukseen tarkassa 90^ kulmassa. Ohjauslevyn avulla voidaan tasmällisesti ja turvallisesti ohjata poran spiraaliteria 8-2 6 mm, mahd. 0 6 - 27 mm. Ilman ohjauslevy on mahdollista poraus maks. 45 mm lapimittaan sakka. Kaksi paralleelista ariasentoa tekevat poransijoittamisen tai materiaalia pitkin liikuttamisen yksinkertaiseksi. Kiinnitsosat telineen materiaaliin kiinnittamista varten on mahdollista tilata lisavarusteena. Telenettä voidaan kayttaa kaikkien sahköporakoneiden kanssa, joiden kiristyskohan lapimitta on 57 tai 43 mm ja joiden maksimi vaantomomentti ei ylita
75 Nm.
Poraustelineita GD 460 A voidaan kayttaa poraamiseen vapaasti valittavassa kulmassa 90^ - 45^ laajuudella.
4 Turvaohjeet

HUOMIO!: Kaikki turvaohjeet ja ohjeet taytyy lukea. Alla olevien turvaohjeiden ja oh-
jeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen.
Säilytä kaikki turvaohjeet ja käyttoohjeet houlellisesti.
- Porakone muodostaa telineen kanssa laitteiston, jota koskevat myos porakoneen turvallisusuohjeet. Lue siis myos porakoneen turvallisusuohjeet ja kayttöohje.
- Työskentelyn aikana on laitetta pideltäva aina molemmilla käsillä siihen tarkoitetuista paikoista. Ennen työn aloittamista on tarpeen tarkistaa, ettei porauksen aikana tapahdu koneen pyörivien osien tormäystä telineen tai materiaalin kiinteisiin osin.
- Ennen työn aloittamista on tarpeen tarkistaa, etta kaikki asennon varmistamiseen tarkoitetut osat ovat kiinni, kunnolla kiristettyjä varmistetu.
- Irronneita tikkuja, lastuja ja muita vastaavia osia ei saa poistaa laitteen laheisyydestä työn aikana kasin.
-
Porakoneissa, joiden vaantomomentti on yli 55 Nm, on lisakadensijaa varten aina kaytettavajatko-osaa.
-
Materiaali on aina tuettava tukevalla alustalla ja varmistettava käntymistä tai pois luiskahtamista vastaan.
- Kallistettavat poraustelineet (GD 460 A) tayty reikien kulmaporauksessa varmistaa siirtymista vastaan. Siihen tarkoitukseen suosittelemme kaytettavaksi kiinnittimia (lisavaruste).
- Ota työskennellessäsi turvallinen ja tukeva asento.
- Laitteen valmistelussa, asennuksessa, muutoksissa, saatamisessä, poranterien vaihdossa tai korjauksissa ja huollossa on sahkopistoke aina irroitettava verkosta.
5 Koneen osat
1 Pohjalevy
2 Paralleelinen ohjain
3 Poranterien ohjauslevy
4 Ohjaustangot
5 Jouset
6 Aariasentoputki
7 Syvyssäariasennot
8 Pidike
9 Supistaja D 57/43 mm
10 Lisakadensija
11 Lisakadensijan jatko-osa
12 Kiinnittimet
13 Konsolit
14 Pystysuorusasennnon saatoniuvi
15 Kannat
16 Kiristysmutterit
17 Asteikko
18 Osoitin
19 Osoittimen kiristysruuvi
20 Jalustin
Käyttohjeissa kuvatut lisātarvikkeet eivat välttā-mattā sisāly toimitukseen.
Mainitut kuvat ovat kayttöohjeen alussa.
6 Kayttoönotto ja kaytto
6.1 Ohjauslevyn asentaminen
Poranterän halutun lapimitan mukaan valitaan aukko ohjauslevyssa ja asetetaan poranterän akselille (1.1):
pyorivaa nappulaa (3.1) kannetaan noin 5 kier rosta vasemmalle, nostetaan ohjauslevya arretointitatip ylapuolelle, kaannetaan haluttuun asentoon ja lasketaan takaisin pohjalevylle.
Katso etta levy osuu arretointitapille. Pyorivnappula (3.1) kiristetaan.
6.2 Poranterän kiinnittäminen
Kiinnitetaan poran spiraalitera porakoneen puristimeen ja kirstetaan.
① Vain sellaisia poran spiraaliteriä saa käytää, joiden pituus ei ylitä annettua poranterän maksimipituutta.
6.3 Porakoneen kiinnittäminen
Porakoneissa, joiden kiristyskohdan lapimitta on 43mm on kaytettav supista-jarengasta.
Supistajarengasasetetaan niin,ettauurroskohta suuntautuu kirstyskohtaan (8.1).
Asetetaan porakone pidikkeeseen ja kiristetaan kiristysruuvi (8.1).
6.4 Poraussyvyden sätäminen
Aariasennon ylempi raja asetetaan aariasentorenkaan avulla [7.1] ja kiristetaan kiristysruuvilla.
Ylempi aariasento voidaan valita niin, etta ohjauslevy ohjaa porantera ja poranteran kärki pysyy noin 5-1 0 mm etaisyydell pohjalevyn pinnasta.
Niin valtetaan poranteran ja materiaalin vahingoittuminen. Alemmalla aariasentorenkaalla (7.2) rajoitetaan porauksen syvyys.
Vaadittu poraussyvyys selvitetaan mittaamalla tai koeporauksella ja sitten kiristeten aari-asentorengas [7.2] pidikkeen alla.
Aáriasentorenkaalla on merkitystä ennenkaikkea porattaessa useampia reikiä samaan syvyyteen.
6.5 Lisakadensija
Lisakadensija (10) voidaan valinnan mukaan asentaa kolmeen asentoon (kts. kuva). Porakoneissa, joiden maksimiväantomomentti ylittä 55 Nm, kaytetaan jatko-osaa (11). Kalyta lisakadensija jatko-osan kanssa aina pidikkeen etupuolella (kts. kuva).
6.6 Poraaminen paralleelisen ohjaimen kanssa
Molemmat paralleeliset ohjaimet (2) lisävät työturvallisuutta. Samalla parannetaan tarkkuutta ja säästetään aikaa, mikäli on tarpeen porata useampia reikiä samalle etäisyydelle materiaalin reunasta. Valinnan mukaan voidaan käytä joko yhtä paralleelista ohjainta toisella puolella, tai molempia paralleelisia ohjaimia molemmilla puo
-lilla. Paralleelinen ohjain asetetaan joko materi- aalissa olevien merkkiviivojen mukaan (visuaali- nen tarkistus pohjalevyn merkkien (1.1) mukaan) tai paralleelisen ohjaimen asteikon mukaan.
- Paralleelinen ohjain kiristetaan haluttuun asentoon kiristysruuvin avulla [2.1].
① Kallistettavassa mallissa voidaan viivoitin asettaa myos pystysuunnassa (2.2).
6.7 Kallistuskulman asettaminen (GD 460 A)
Kallistettavat poraustelineet (GD 460 A) mahdollistavat vinon porauksen kulman 90^ - 45^ laajuudella. Pystysuorassa porauksessa nayttä osoitin [18] astekolla [17] nollaa.
Ennen mahdollista kallistuskulman asettamis-tain (2 kpl). On huolehdittava siitä, etta teline kiin- ta avataan molemmat kiristysmutterit [16]. nitetään parruun kahden yhteen konsoliin sijoi
Nyt voidaan kallistaa ohjaustangot haluttuuntetun kiinnittimen (12) valiin, (voimien jakaminen kulmaan. konsolin pitkittäisessä suunnassa) eikä kahden
Tämä kulma saadaan selville tarkalla asteja-konsolin valiin (kts. kuva). Konsolit on suunniteltu olla varustetulta asteikolta [17]. niin, etta ne voidaan kiinnittä telineen molempiin
▶ Osoitin (18) asetetaan haluttuun arvoon astei-perustyppeihin (pystysuora ja kallistettava) sekä kolla ja molemmat kiristysmutterit (16) kiris- pitkittäissssa etta pystysuorassa suunnassa.
-tain (2 kpl). On huolehdittava siitä, etta teline kiin-nitetään parruun kahden yhteen konsoliin sijoi-
tetun kiinnittimen (12) valiin, (voimien jakaminen konsolin pitkittäisessä suunnassa) eikä kahden -konsolin valiin (kts. kuva). Konsolit on suunniteltu niin, etta ne voidaan kiinnittäa telineen molempiin
-perustyppeihin (pystysuora ja kallistettava) sekä pitkittäisessä etta pystysuorassa suunnassa.

HUOMIO: Kallistetulla poraustelineellä on turvallisuussyista varmistettava työstettävälla kappaleella oleva pohjalevy luistamista vastaan. Ideaalinen kiinnytystäpa on kiinnytysosien käytäminen (lisävaruste).
6.8 Aariasennon korjaus (GD 460 A)
Kallistettavien poraustelineiden pystysuora asento on asetettu tehtaalla aariasenteruuvilla [14]. Jos asetettua aariasentoa on tarpeen myohemmin saataa, menetellaan nain:
Avataan varmistusmutteri [14.1] ja kiristysmutteri [16].
Kanta [15] työnnetaän kiinni ruuvin kantaan [14].
Kiertamalla ariasenteroruuvia haluttuun suuntaan muuttuu kulma tarvittuun asentoon. Varmistusmutteri (14.1) ja kiristysmutteri (16) kirstetaan.
- Osoittimen (18) asentoa voidaan myos muut taa ruuvin (19)avaamisen jälkeen ja halutussa asennossa se taas kiristetaan tiukalle.
6.9 Poraustelineen kiinnittäminen materi-aaliin
Telineen materiaaliin kiinnittamista varten ovat kiinnityssosat [12]. Nämä voidaan kiinnittaa pohjalevyyn [1].
Kiinnitsosatyonnetaaan alapuolelta aukkoor (1.4) ja ylapuolelta laitetaan kiristysmutteri (12.1) joka kirstetaan.
▶ Ruuvin (12.2) avulla tapahtuu kiristys haluttuur kohtaan.
Kiinnitsosia (eivat ole toimituksen mukana, ne voidaan tilata lisavarusteena) kaytetaan aina pa-reittain molemmilta puolilta. Suosittelemme kaytettavaksi neljäa kiinnitsosaa. Korkeintaan 300 mm vahvuista materiaialia varten voidaan kiinnitsosat kiinnittä konsoliin [13].
▶ Ruuvit [13.1] työnnetaän alapuolelta pohjan
(1.4) reikiin.
Konsolit asetetaan ylapuolelta ruuveille (13.1) ja kirstetaan muttereilla (13.2).
Konsolit (eivat ole toimituksen mukana, ne voidaan tilata lisavarusteena) ovat saatakissa pareit
7 Poraaminen
- Varmista ennen porauksen aloittamista, etta poran spiraaliterä ja porakone ovat lujasti kiinni.
- Tarkista, ovatko äariasennot ja ohjauslevy lujasti paikoillaan ja kiristä mahdolliset kiinnitsosat.
- Älä käytä tylsiä tai vahingoittuneita poranteriä.
- Pidä poratessasi aina laitetta molemmilla kä-sillä, toisella kädellä poraustelineen lisakäden-sijasta ja toisella kädellä porakoneen kädensi-jasta ja katkaisimesta.
- Merkinnät pohjalevllä [1.2 ja 1.3] helpottavat paraamista merkkiviivan visuaalisen tarkkailun avulla.
7.1 Ohjauslevy
Parillisten lapimitta-arvojen spiraaliteriä varten on toimituksen mukana ohjauslevy. Parittomien lapimitta-arvojen spiraaliteriä varten käytetään parittomien lapimitta- arvojen ohjauslevya, joka toimitetaan lisavarusteena.
- Ohjauslevyn vaihtamista varten irroitetaan pyö-rivä nappula [3.1].
Sen jälkeen voidaan asennettu ohjauslevy poistaa ja asentaa sen tilalle toinen ohjauslevy.
7.2 Poraaminen ilman nohjauslevy a
Käytettaessä poranteriä joiden lapimitta on suurempi kuin 27mm maks. 45mm saakka, voidaan ohjauslevy poistaa yllä esitetyllä tavalla. Tarpeen mukaan on mahdollista poistaa myos jouset (5), aariasentputki (6) ja syyysaariasenterojoittimet (7.1 ja 7.2). Tallaisessa tapauksessa menetelkäa erityisen varovasti. Joka tapauksessa susositellemme alemman aariasentoonkaan (7.2) käyttoa estamän pyorivien osien tahaton kosketus materiaalin kanssa. Erityisesti on varottava sitä, etteivat porakoneen pyorivat osat tai poranterät joudu kosketuksiin poraustelineen osien kanssa.
8 Huolto ja kunnossapito

Huolto ja korjaus vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lahinnä oleva osoite kohdasta: www.festool.com/Service

Käytä vain alkuperäisia Festool- varaosia!
Tilausnummer kohdassa:
www.festool.com/Service
- Puhdista kiinnitsosat ja paikat polysta, roskista ja lastuista
- Puhdista ohjaustangot epäpuhtauksista rätillä, varmista ohjaustankojen hyvät liukuominaisuudet levittämällä niille voitelurasvaa tai koneoljä
- Pidä pohjaleyn kosketuspinta puhtaana, niin varmistat tasmällisyyden ja reikien kulmientarkkuuden.
Ota huomioo n seuraava:
- Poraustelineeseen valituilla jousilla on tarkoituksellisesti suurempi vylimatka ohjaustangoista. Se ei ole laatuvirhe, vaan painvastoin niin saavutetaan paremmat jousien ominaisuudet. Namajouset varmistavat pienemmän vastuksen porauksessa.
9 Ympäristö
Sähkötyokaluja ei saa havittä talousjätteen mukana! Toimita käytösta poistettu kone, lisatarvikkeet ja pakkaus ympäristöa säästävän kierrätkseen. Noudata maakohtaisia märäyksiä.
REACH:iiin liittyvat tiedot:
www.festool.com/reach
