Produkttyp	Neigbare Führungseinheit für Bohrmaschine
Marke	Festool
Modell	GD 460 A
Maximale Bohrerlänge	460 mm
Maximale Bohrtiefe	310 mm
Maximaler Bohrdurchmesser ohne Führungsplatte	45 mm
Neigung	Von 90° bis 45° stufenlos
Durchmesser der Spannhülse	57/43 mm mit Reduzierung
Gewicht	3,7 kg
Gesamthöhe	672 mm
Abmessungen der Basis	207 × 172 mm
Verstellbarer Parallelanschlag (parallel)	8 - 190 mm
Verstellbarer Parallelanschlag (senkrecht)	-25 - 185 mm
Maximales Drehmoment	75 Nm
Führungsplatte für Bohrer	Gerade Durchmesser 8 bis 26 mm (optional ungerade 6 bis 27 mm)
Verwendung mit Bohrmaschinen	Elektrobohrmaschinen mit Hülse 57 oder 43 mm
Stromversorgung	Ohne Stromversorgung (mechanisches Zubehör)
Hauptfunktionen	Präzise vertikale und geneigte Führung, einstellbare Tiefe, Parallelanschläge
Sicherheit	Obligatorische Fixierung durch Spannvorrichtungen für Schrägbohrungen, beidhändige Bedienung
Wartung und Reinigung	Führungsstangen reinigen, leicht ölen, Auflageflächen sauber halten
Ersatzteile und Reparierbarkeit	Führungsplatte (Art.-Nr. 621947), Spannvorrichtungen (Art.-Nr. 621949), Verlängerungen (Art.-Nr. 622471); Reparatur durch Hersteller oder autorisierte Werkstatt
Allgemeine Informationen	Neigbares Gestell für Winkelsbohrungen, wird ohne Bohrmaschine geliefert

Häufig gestellte Fragen - GD 460 A FESTOOL

Wie befestige ich die Bohrmaschine am GD 460 A Gestell?

Setzen Sie die Bohrmaschine in die Führungshülse (8) ein, nachdem Sie ggf. die Reduzierung D 57/43 mm (9) montiert haben, wenn Ihre Bohrmaschine einen 43 mm-Kragen hat. Ziehen Sie die Klemmschraube (8.1) fest, um die Bohrmaschine zu fixieren.

Wie stelle ich die Neigung des GD 460 A Gestells ein?

Lösen Sie die beiden Klemmmutter (16), neigen Sie die Führungsstangen auf den gewünschten Winkel (zwischen 90° und 45°) mit Hilfe der Skala (17) und des Zeigers (18), und ziehen Sie die Muttern wieder fest.

Was ist die maximale Bohrtiefe mit dem GD 460 A?

Die maximale Bohrtiefe beträgt 310 mm bei einer maximalen Bohrerlänge von 460 mm.

Wie verwende ich die Führungsplatte für Bohrer?

Wählen Sie die Bohrung der Führungsplatte (3) entsprechend dem Durchmesser Ihres Bohrers. Lösen Sie das Rändelrad (3.1), heben Sie die Platte an, drehen Sie sie in die gewünschte Position, setzen Sie sie wieder auf den Stift und ziehen Sie das Rändelrad fest.

Kann ich ohne Führungsplatte bohren?

Ja, für Bohrer mit einem Durchmesser über 27 mm bis 45 mm können Sie die Führungsplatte entfernen. Arbeiten Sie in diesem Fall vorsichtig und verwenden Sie den unteren Anschlagring (7.2), um Kollisionen zu vermeiden.

Wie stelle ich die Bohrtiefe ein?

Verwenden Sie die beiden Anschlagringe (7.1 und 7.2): Der obere Ring begrenzt den Arbeitshub (lassen Sie 5-10 mm Bohrer über die Platte hinausragen), der untere Ring stellt die endgültige Tiefe ein. Ziehen Sie nach der Einstellung die Klemmschrauben fest.

Wie befestige ich das Gestell auf einem Werkstück?

Verwenden Sie die Spannvorrichtungen (12) (Zubehör): Führen Sie sie durch die Löcher (1.4) der Grundplatte, schrauben Sie die Muttern (12.1) und ziehen Sie die Schrauben (12.2) fest, um das Gestell zu blockieren. Für große Werkstücke verwenden Sie die Verlängerungen (13).

Welche Wartung erfordert der GD 460 A?

Reinigen Sie regelmäßig die Führungsstangen (4) mit einem Tuch und ölen Sie sie leicht mit Maschinenöl. Halten Sie die Oberflächen der Grundplatte sauber, um die Genauigkeit zu gewährleisten.

Welches Zubehör ist für den GD 460 A erhältlich?

Optionales Zubehör: Führungsplatte für ungerade Bohrer (Art.-Nr. 621947), Spannvorrichtungen (Art.-Nr. 621949), Verlängerungen für Werkstücke bis 300 mm (Art.-Nr. 622471).

Wo finde ich Ersatzteile und kann das Gerät reparieren lassen?

Verwenden Sie ausschließlich originale Festool-Ersatzteile. Reparaturen müssen vom Hersteller oder einer autorisierten Werkstatt durchgeführt werden. Besuchen Sie www.festool.com/service, um ein Servicecenter in Ihrer Nähe zu finden.

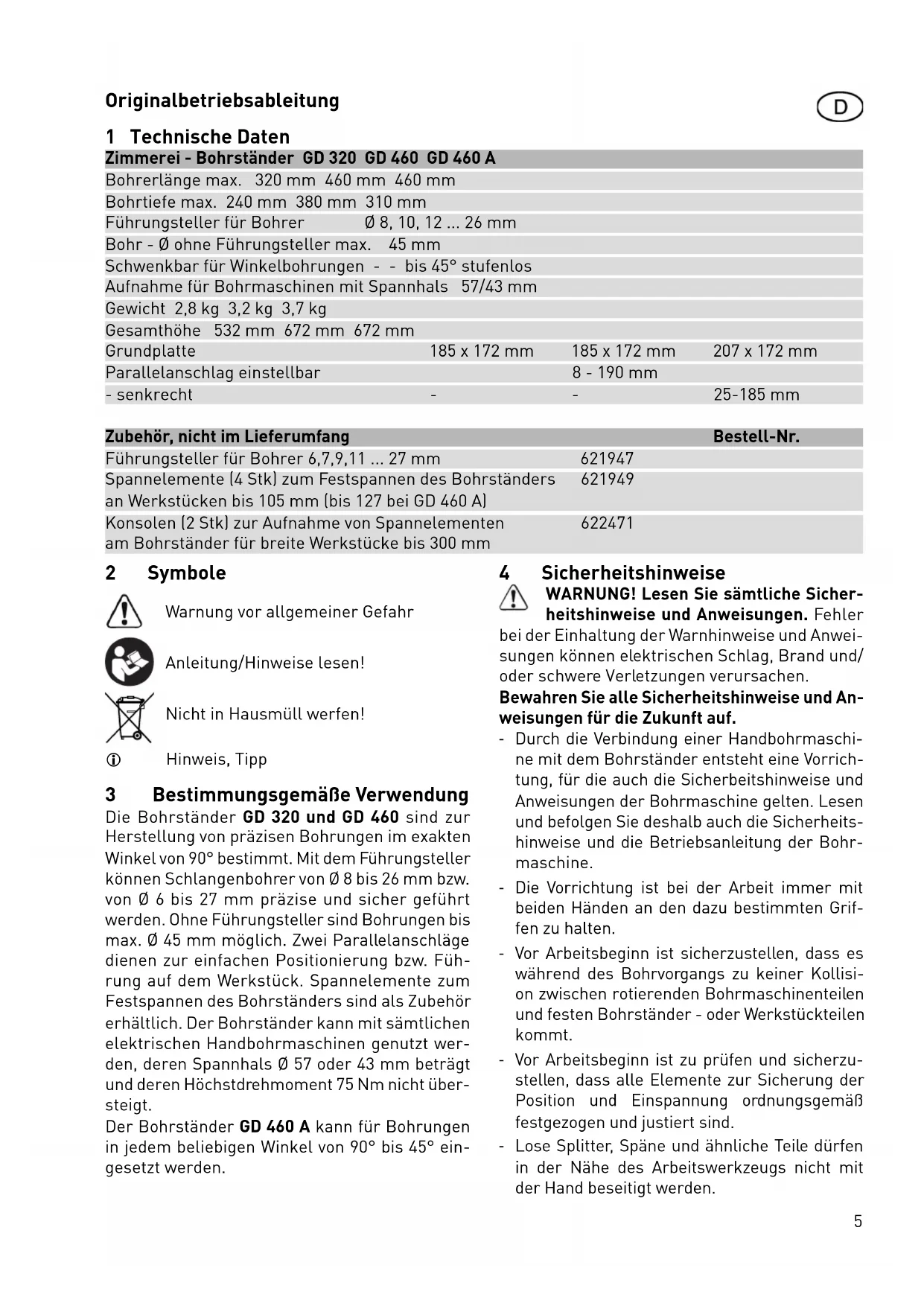

BEDIENUNGSANLEITUNG GD 460 A FESTOOL

Zimmerei - Bohrständener GD 320 GD 460 GD 460 A
Bohrerlänge max. 320 mm 460 mm 460 mm
Bohrtiefe max. 240 mm 380 mm 310 mm
Führungsteller für Bohrer Ø 8, 10, 12 ... 26 mm
Bohr - Ø ohne Führungssterller max. 45 mm
Schwenkbar für Winkelbohrungen - - bis 45° stufenlos
Aufnahme für Bohrmsachinen mit Spannhals 57/43 mm
Gewicht 2,8 kg 3,2 kg 3,7 kg
Gesamthöhe 532 mm 672 mm 672 mm
Grundplatte	185 x 172 mm	185 x 172 mm	207 x 172 mm
Parallelanschlag einstellbar		8 - 190 mm
- senkrecht	-	-	25-185 mm

Zubehör, nicht im Lieferumfang		Bestell-Nr.
Führungsteller für Bohrer 6,7,9,11 ... 27 mm	621947
Spannelemente (4 Stk) zum Festspannen des Bohrständers an Werkstücken bis 105 mm (bis 127 bei GD 460 A)	621949
Konsolen (2 Stk) zur Aufnahme von Spannelementen am Bohrständer für breite Werkstücke bis 300 mm	622471

2 Symbole

Warning vor allgemeiner Gefahr

Anleitung/Hinweise lessen!

Nicht in Hausmull werfen!

1

Hinweis, Tipp

3 Bestimmungsgemäß Verwendung

Die Bohrstandener GD 320 und GD 460 sind zur Herstellung von prazisen Bohrungen im exakten Winkel von 90^ bestimmt. Mit dem Führungsteller konnen Schlangenbohrer von 8 bis 26 mm bzw. von 6 bis 27 mm prazise und sicher gefuhrt werden. Ohne Führungsteller sind Bohrungen bis max. 45mm möglich. Zwei Parallelanschlagedienen zur einfachen Positionierung bzw. Führung auf dem Werkstück. Spannelemente zum Festspannen des Bohrstanders sind als Zubehör erhältlich. Der Bohrstandener kann mit samtlichen elektrischen Handbohrmaschinen genutzt werden, deren Spannhals 57 oder 43 mm beträgt und deren Höchstdrehmoment 75 Nm nicht übersteigt.

Der Bohrstandener GD 460 A kann für Bohrungen in jedem beliebigen Winkel von 90^ bis 45^ ein gesetzt werden.

4 Sicherheitshinweise

WARNING! Lesen Sie s'amttliche Sicherheitschinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Durch die Verbindung einer Handbohrmaschine mit dem Bohrstandener entsteht eine Vorrichtung, für die auch die Sicherheitshinweise und Anweisungen der Bohrmaschine gelten. Lesen und befolgen Sie deshalb auch die Sicherheitshinweise und die Betriebsanleitung der Bohrmaschine.
• Die Vorrichtung ist bei der Arbeit immer mit beiden Händen an den dazu bestimmt Griffen zu halten.
• Vor Arbeitsbeginn ist sicherzustellen, dass es während des Bohrvorgangs zu keiner Kollision zwischen rotierenden Bohrmschinenteilen und festen Bohrstandener - oder Werkstückteilen kommt.
• Vor Arbeitsbeginn ist zu prufen und sicherzustellen, dass alle Elemente zur Sicherung der Position und Einspannung ordnungsgemäß festgezogen und justiert sind.

• Lose Splitter, Späne und ähnliche Teile)dürfen in der Nähe des Arbeitswerkzeugs nicht mit der Hand beseitigt werden.

• Bei Bohrmschinen mit einem Höchstdrehmorment von mehr als 55 Nm ist stets die Verlangerung fur den Zusatzhandgriff zu verwenden;\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - / . - . - . - . - . - . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

• Das Werkstück ist stets auf einer festen Unterlage aufzulegen und gegen Verdrehen oder Wegrutschen zu sichern.
• Schwenkbare Bohrstandier (GD 460 A) sind bei der Herstellung von Winkelbohrungen gegen Wegrutschen zu sichern. Hierzu empfehlen wir die Spannelemente (Zubehor) zu verwenden. Achten Sie bei der Arbeit auf einen sicheren und festen Stand.
• Bei allen Arbeiten, die zur Vorbereitung, zum Einbau, Umbau, Einstellen, Bohrerwechsel usw. sowie zur Wartung und Pfl ege dienen stets den Netzstecker der Bohrmschine aus der Steckdoseziehen.

5 Geräteelemente

1 Grundplatte
2 Parallelanschlage
3 Fuhrungsteller fur Schlangenbohrer
4 Führungsstangen
5 Federn
6 Anschlaghülse
7 Tiefenanschläge
8 Führungsschlitten zur Bohrmschine
9 Reduzierring D 57/43 mm
10 Zusatzhandgriff
11 Verlängerung für den Zusammenhanggriff
12 Spannelemente
13 Konsolen
14 Schraube für Einstellung der senkrechten Lage (nur GD 460 A)
15 FüBe
16 Spannmuttern
17 Skala
18 Zeiger
19 Justierschraube
20Bügel

Das abgebildete oder beschriebene Zubehör gehört teilweise nicht zum Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme und Verwendung

6.1 Führungsteller einstehen

Entspruchend dem gewünschten Bohrer -Ø wird die Bohrung im Führungsteller ausgewählt und zur Bohrlochachse (1.1) positioniert:

Drehknopf (3.1) um ca. 5 Umdrehungen nach links drehen, Führungsteller aus dem Arretier

stift anheiten, in die gewünschte Position drehen und wieder absenken. Darauf achten, dass der Führungsteller im Arretierstift einrastet.

Drehknopf [3.1] wieder festziehen.

6.2 Bohrer einspannen

Schlangenbohrer im Bohrfutter der Bohrmaschine einspannen und Bohrfutter festziehen.

① Es dürfen nur Schlangenbohrer mit einer Länge verwendet werden, die innerhalb der angegebenen maximalen Bohrerlänge liegen.

6.3 Bohrmschine einspannen

Bei Bohrmschinen mit Spannhals -43 mm den Reduzierring verwenden.

Reduzierring so positionieren, dass der Schlitz zur Spannstelle (8.1) zeigt.
Bohrmaschine in die Aufnahme einsetzen und mit der Spannsschraube (8.1) festziehen.

6.4 Bohrtiefe einstellen

Die obere Anschlagposition wird mit dem Anschlagring (7.1) gewählt und mit der Klemmschraube festgezogen.
Die obere Anschlagposition ist so zu wahlen, dass der Bohrer im Führungsteller geführt ist und die Bohrerspitze etwa 5 - 10mm Abstand von der Auflageflache der Grundplatte hat.

So werden Beschädigungen am Bohrer und Werkstück vermieden. Der untere Anschlagring (7.2) dient zur Begrenzung der Bohrtiefe.

Bohrtiefe durch Messen oder Probebohrung ermitteln und Anschlagring [7.2] unter dem Führungsschlitten [8] festziehen.

Der Anschlagring (7.2) ist dann besonders vorteil- haft, wenn mehrere Locher gleicher Tiefe gebohr werden.

6.5 Zusatzhandgriff

Der Zusammenhanggriff (10) kann wahlweise in drei Positionen (siehe Skizze) eingeschraubt werden. Bei Bohrmschinen, deren Höchstdrehmoment 55 Nm übersteigt ist die Veränderung (11) zu verwenden.

Mit Verlängerung ist der Zusammenhanggriff immer an der Frontseite (siehe Abbildung) des Führungssschlittens (8) zu verwenden.

6.6 Bohren mit Parallelanschlag

Die beiden Parallelanschläge (2) erhöhen die Sicherheit beim Arbeiten. Gleichzeitig wird die Genauigkeit erhöht und Zeit gespart, wenn mehrere Löscher im gleichen Abstand zur Kante des Werkstücks gebohr werden sollen. Es kann wahlweise ein Parallelanschlag von einer Seite oder zwei Parallelanschlägen von beiden Seiten genutzt werden. Der Parallelanschlag wird ent

weder nach einer Anrisslinie auf dem Werkstück (Sichtkontrolle nach den Markierungen [1.1] an der Grundplatte) oder nach der Skala am Parallelanschlag eingestellt.

Den Parallelanschlag in der gewünschten Position mit der Klemmschraube (2.1) festziehen.
① Beischwenkbarer Ausführung (GD 460 A) kann der Parallelanschlag auch seitlich eingestellt werden (2.2).

6.7 Bohrungswinkel einstellen (GD 460 A)

Die schwenkbaren Bohrstandener (GD 460 A) er-. moglichen Winkelsbohrungen im Winkel von 90^ bis 45^ .Fur senkrechte Bohrungen zeigt der Zeiger (18) an der Skala (17) auf Null.

Zur Einstellung des Neigungswinkels werden die beiden Spannmuttern (16) gelöst.
Die Führungsstangen können jetzt auf den gewünschten Winkel geschwenkt werden.
Der Winkel kann an der Skala (17) mit der exakten Gradeinteilung ermittelt werden.
Zeiger (18) auf den gewünschten Skalenwert stellen und die beiden Spannmuttern (16) wieder festziehen.

BEACHTEN: Bei geschwenktem Bohrstandener aus Sicherheitsgründen die Grundplatte am Werkstück gegen Wegrutschen sichern. Idealerweise können dazu die Spannelemente [Zubehör] verwendet werden.

6.8 Anschlagposition korrigieren (GD 460 A)

Die senkrechte Stellung ist bei den schwenkbaren Bohrständern durch eine Anschlagschraube (14) vom Werk eingestellt.

Soll die eingestellte Anschlagposition nachjustiert werden, ist wie folgt vorzugehen:

Sicherungsmutter (14.1.) und Spannmuttern (16) lose.
FuB (15) and den Schraubenkopf (14) anschlagen.
Durch Verdrehen der Anschlagschraube in die gewünschte Richtung, verändern Sie den Winkel in die erforderliche Lage.
Sicherungsmutter (14.1) und Spannmuttern, (16) wieder festziehen.
Der Zeiger (18) kann durch Lösen der Justier-schraube (19) ebenfalls nachjustiert und in der gewündsten Position wieder festgeschraubt werden.

6.9 Bohrständer festspannen

• Zum Festspannen des Bohrstanders auf dem Werkstück dieren die Spannelemente (12) diese können an der Grundplatte (1) befestigt werden.

• Spannelement von unter in die Bohrung (1.4) einstecken und Spannmutter (12.1) von oben einschrauben und festziehen.

• Mit der Spindel (12.2) in der gewünschten Position festziehen.

Die Spannelemente (nicht im Lieferumfang, Zube-ohör) sind immer(aaarweise von beiden Seiten zu benutzen. Es empfi ehtt sich vier Spannelemente in einzusetzen.

Für breite Werkstücke bis max. 300 mm können die Spannelemente an einer Konsole [13] befestigt werden.

Schraube (13.1) von unten in die Bohrung (1.4) * einszen ,
- Konsole (13) von oben aufsetzen und mit der Mutter (13.2) festspannen.

Die Konsolen (nicht im Lieferumfang, Zubehor) werden aaarweise [2 Stuck] angeboten. Es ist da rauf zu achten, dass die Spannelemente innerhalb eines Konsole gegeneinander (siehe Abbildung) eingesetzt werden (Kraftverlauf in Längsrichtung zur Konsole).

Spannelemente nicht zwischen 2 Konsolen gegeneinander einsetzen.

7 Bohren

• Vergewissern Sie sich vor Beginn der Bohrarbeit, dass der Schlangenbohrer und die Bohrmschine fest eingspannt sind.
• Anschläge und Führungsteller auf festen Sitz überprüfen und ggf. die Spannelemente festziehen.
• Arbeiten Sie nicht mit beschädigten oder stumpfen Bohrern.
• Arbeitsen Sie beim Bohren stets so, dass Sie die komplette Vorrichtung mit beiden Händen festhalten: Eine Hand am Zusammengriff des Bohrstanders, die andere Hand am Handgriff und Schalter der Bohrmschine.
• Zum Bohren auf Sicht nach Anrisslinie dienendie Markierungen an der Grundplatte (1.2 und 1.3).

7.1 Führungsteller auswechseln

Für Schlangenbohrer mit geradem Durchmesser wird der im Lieferumfang mitgelieferte Führungssteller verwendet.

Für Schlangenbohrer mit ungeradem Durchmesser wird der Führungsteller (im Zubehör) eingesetzt.

Zum Auswechseln des Führungstellers wird der Drehknopf (3.1) abgeschraubt.
Dann kann der eingebaute Führungsteller nach offen abgenommen werden und der andere

Führungsteller aufgesetzt werden.

7.2 Boharbeiten ohne Führungsteller

Für Arbeiten mit Bohrern der Durchmesser größter als 27 mm bis max. 45 mm kann der Führungsteller wie bereits beschrieben ausgebaut werden.

Je nach Bedarf können auch die Federn [5], die Anschlaghülse [6] und die Tiefenanschläge [7.1 und 7.2] ausgebaut werden. In thisem Fall ist besonderss vorsichtig vorzugehen. Es empfi ehtlt sich auf jedem Fall den unteren Anschlagring [7.2] als Sicherheit gegen unbeabsichtigte Berührung drehender Teile mit dem Werkstück zu verwenden. Es ist insbesondere darauf zu achten, dass drehende Teile der Bohrmschine oder eingesetzte Bohrwerkzeuge nicht mit Teilen des Bohrständers in Berührung kommt.

8 Wartung und Pfl ege

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstellen: Nächstgelegene Adresse unter: www.festool.com/Service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/Service

• Halten Sie die Spannelemente und Spannstellen frei von Staub, Schmutz und Spanen.
• Reinigen Sie die Führungsstangen von Schmutz mit einem Lappen, sorgen Sie durch auftragen von Schmierfett oder Maschinenöl auf die Führungsstangen für gute Gleitegenschaften.
• Halten Sie die Auflagefläche der Grundplatte sauber, damit bleibt die Prázision und Winkel-genauigkeit der Bohrungen gewährleistet.

Beachten Sie:

Die ausgewählten Federn am Bohrstanden haben ganz bewusst einen grösseren Abstand zu den Führungsstangen. Dies ist kein Qualitätsmangel, hierdurch wird eine bessere Kennlinie der Feder erreicht. Dies führt zu geringerem Kraftaufwand. Sie bohren mit weniger Kraft bei zunehmender Bohrtiefe.

9 Umwelt

Gerät nicht in den Hausmüll werfen! Geräte, Zübehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Informationen zur REACH:

www.festool.com/reach
