Tipo di prodotto	Telaio di guida inclinabile per trapano
Marca	Festool
Modello	GD 460 A
Lunghezza max della punta	460 mm
Profondità max di foratura	310 mm
Diametro max di foratura senza piastra di guida	45 mm
Inclinazione	Da 90° a 45° in continuo
Diametro del manicotto di serraggio	57/43 mm con riduzione
Peso	3,7 kg
Altezza totale	672 mm
Dimensioni della base	207 × 172 mm
Guida parallela regolabile (direzione parallela)	8 - 190 mm
Guida parallela regolabile (direzione perpendicolare)	-25 - 185 mm
Coppia max di torsione supportata	75 Nm
Piastra di guida per punte	Diametri pari da 8 a 26 mm (opzionale dispari da 6 a 27 mm)
Utilizzo con trapani	Trapani elettrici con manicotto 57 o 43 mm
Alimentazione	Senza alimentazione (accessorio meccanico)
Funzioni principali	Guida di precisione verticale e inclinata, profondità regolabile, guide parallele
Sicurezza	Fissaggio obbligatorio con dispositivi di serraggio per foratura inclinata, utilizzo a due mani
Manutenzione e pulizia	Pulire le aste di guida, lubrificare leggermente, mantenere pulite le superfici di appoggio
Parti di ricambio e riparabilità	Piastra di guida (rif. 621947), dispositivi di serraggio (rif. 621949), prolunghe (rif. 622471); riparazione da parte del produttore o officina autorizzata
Informazioni generali	Telaio inclinabile per foratura angolare, fornito senza trapano

Domande frequenti - GD 460 A FESTOOL

Come fissare il trapano sul telaio GD 460 A?

Inserire il trapano nel manicotto di guida (8) dopo aver eventualmente montato la riduzione D 57/43 mm (9) se il vostro trapano ha un collare da 43 mm. Serrare la vite di serraggio (8.1) per mantenere il trapano in posizione.

Come regolare l'inclinazione del telaio GD 460 A?

Allentare i due dadi di serraggio (16), inclinare le aste di guida all'angolo desiderato (tra 90° e 45°) aiutandosi con la scala (17) e l'ago indicatore (18), quindi serrare nuovamente i dadi.

Qual è la profondità di foratura massima con il GD 460 A?

La profondità massima di foratura è di 310 mm con una lunghezza massima della punta di 460 mm.

Come utilizzare la piastra di guida per punte?

Scegliere il foro della piastra di guida (3) corrispondente al diametro della punta. Allentare la rotellina (3.1), sollevare la piastra, ruotarla nella posizione desiderata, riposizionarla sul perno e serrare nuovamente la rotellina.

Posso forare senza piastra di guida?

Sì, per punte di diametro superiore a 27 mm fino a 45 mm, è possibile rimuovere la piastra di guida. In tal caso, lavorare con cautela e utilizzare l'anello di arresto inferiore (7.2) per evitare collisioni.

Come regolare la profondità di foratura?

Utilizzare i due anelli di arresto (7.1 e 7.2): l'anello superiore limita la corsa di lavoro (lasciare 5-10 mm di punta sporgenti dalla piastra), l'anello inferiore regola la profondità finale. Serrare le viti di serraggio dopo la regolazione.

Come fissare il telaio su un pezzo da lavorare?

Utilizzare i dispositivi di serraggio (12) (accessori): inserirli nei fori (1.4) della piastra di base, avvitare i dadi (12.1) e serrare le viti (12.2) per bloccare il telaio. Per pezzi grandi, utilizzare le prolunghe (13).

Quale manutenzione richiede il GD 460 A?

Pulire regolarmente le aste di guida (4) con un panno e lubrificarle leggermente con olio per macchine. Mantenere pulite le superfici della piastra di base per garantire la precisione.

Quali accessori sono disponibili per il GD 460 A?

Accessori opzionali: piastra di guida per punte dispari (rif. 621947), dispositivi di serraggio (rif. 621949), prolunghe per pezzi fino a 300 mm (rif. 622471).

Dove trovare pezzi di ricambio e far riparare l'apparecchio?

Utilizzare esclusivamente pezzi Festool originali. Le riparazioni devono essere effettuate dal produttore o da un'officina autorizzata. Visitare www.festool.com/service per trovare un centro vicino a voi.

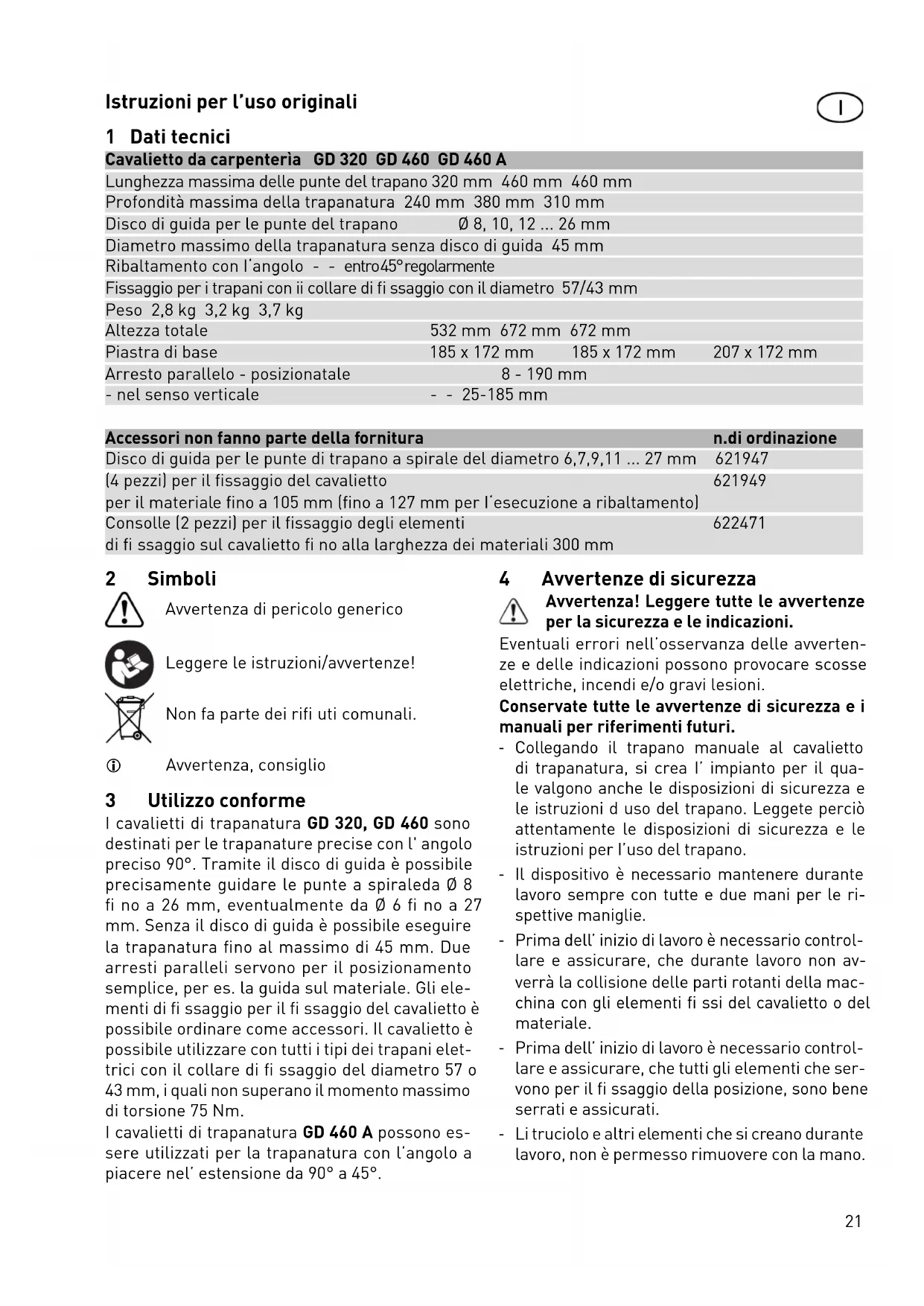

MANUALE UTENTE GD 460 A FESTOOL

Cavalietto da carpenteria GD 320 GD 460 GD 460 A
Lunghezza massima delle punte del trapano 320 mm 460 mm 460 mm
Profondità massima della trapanatura 240 mm 380 mm 310 mm
Disco di guida per le punte del trapano	Ø 8, 10, 12 ... 26 mm
Diametro massimo della trapanatura senza disco di guida 45 mm
Ribaltamento con l'angolo - - entro45°regolarmente
Fissaggio per i trapani con ii collare di fi ssaggio con il diametro 57/43 mm
Peso 2,8 kg 3,2 kg 3,7 kg
Altezza totale	532 mm 672 mm 672 mm
Piastra di base	185 x 172 mm	185 x 172 mm
Arresto parallelo - posizionatale	8 - 190 mm
- nel senso verticale	- - 25-185 mm

Accessorori non fanno parte della fornitura	n.di ordinazione
Disco di guida per le punte di trapano a spirale del diametro 6,7,9,11 ... 27 mm	621947
(4 pezzi) per il fissaggio del cavalletto	621949
per il materiale fino a 105 mm (fino a 127 mm per l'esecuzione a ribaltamento)
Console (2 pezzi) per il fissaggio degli elementi	622471
di fi ssaggio sul cavalletto fi no alla larghezza dei materiali 300 mm

2 Simboli

Avvertenza di pericolo generico

Leggere le istruzioni/avvertenze!

Non fa parte dei rifi uti comunali.

①

Avvertenza, consiglio

3 Utilizzo conforme

I cavalietti di trapanatura GD 320, GD 460 sono destinati per le trapanature precise con l'angolo preciso 90^ . Tramite il disco di guida è possibile precisamente guidare le punte a spiraleda 8 fi no a 26~mm , eventualmente da 6 fi no a 27~mm . Senza il disco di guida è possibile eseguire la trapanatura fino al massimo di 45~mm . Due arresti paralleli servono per il posizionamento semplice, per es. la guida sul materiale. Gli elementi di fi ssaggio per il fi ssaggio del cavalletto è possibile ordinare come accessori. Il cavalletto è possibile utilizzato con tutti i tipi dei trapani elettrici con il collare di fi ssaggio del diametro 57 o 43~mm , i quali non superano il momento massimo di torsione 75~Nm .

I cavalietti di trapanatura GD 460 A possono essere utilizzati per la trapanatura con l'angolo a piacere nel' estensione da 90^ a 45^ .

4 Avvertenze di sicurezza

Avvertenza! Leggere tutte le avventenze per la sicurezza e leindicazioni.

Eventuali errorsi nell'osservanza delle awertenze e delleindicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avventenze di sicurezza e i manuali per riferimenti futuri.

• Collegando il trapano manuale al cavalletto di trapanatura, si crea l'impianto per il quale valgono ancche le disposizioni di sicurezza e le istruzioni d uso del trapano. Leggete perché attendamente le disposizioni di sicurezza e le istruzioni per l'uso del trapano.
• Il disposativo è necessario mantenere durante lavoro sempre con tutte e due mani per le rispettive maniglie.
• Prima dell'inizio di lavoro è necessario controllare e assicurare, che durante lavoro non avverrà lacollisione delle parti rotanti della macchina con gli elementi fi ssi del cavalietto o del materiale.
• Prima dell'inizio di lavoro è necessario controllare e assicurare, che tutti gli elementi che servono per il fi ssaggio della posizione, sono bene serrati e assicurati.

• Li truciolo e altri elementi che si creano durante lavoro, non è permesso rimuovere con la mano.

• Per i tratapani con il momento di torsione più alto di 55 Nm è necessario utilizzato sempre con la maniglia supplementareanche la prolunga.

• Il materiale è necessario sostenere sempre con un appoggio solido e assicurarlo contro il giramento parziale e contro lo slittamento.
• Cavalietti di trapanatura ribaltabili (GD 460 A) è necessario assicurare durante la trapanatura controlo spostamento. A questo scopo consigliamo di utilizzato i morsetti (accessori).
• Durante lavoro mantenete la posizione sicura e fi ssa.
• Durante tutti i lavori che servono per la preparazione, montaggio, regolazione, sostituzione delle punte, manutenzione e pulizia è necessario sccollegare la spina del trapano alla rete di alimentazione.

5 Elementi dell'utensile

1 Lastra di base
2 Guida parallela
3 Disco di guida per le punte del trapano
4 Barrediguida
5 Molle
6 Tubo d arresto
7 Arresti di profondità
8 Bussola di guida
9 Riduzione D 57/43 mm
10 Maniglia aggiuntiva
11 Prolunga della maniglia aggintiva
12 Morsetti
13 Console
14 Vite per regolazione della verticale
15 Scala
16 Dadi di fi ssaggio
17 Scala
18 Indicatore
19 Vite di fi ssaggio dell'indicatore
20 Staffa

Tutti gli accessori illustrati e descriitti non fanno parte della fornitura.

Le fi gure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in esercizio ed uso

6.1 Regolazione del disco di guida

Secondo il diametro della punta del trapano richiesta si selezione il foro nel disco di guida e si posizione nel'asse del trapano (1.1):

• il selettore girevole (3.1) girare circa di 5 giri sinistra, alzare il disco di guida sopra il perno di fi ssaggio, girare nella posizione desiderata e far scendere sulla lastra di base.

• Fare attentione di far scattare il disco sopra il perno di fi ssaggio.
  Stringere di nuovo il selettore girevole (3.1).

6.2 Fissaggio della punta del trapano

Fissare la punta del trapano a spirale nel mandrino del trapano e stringere il mandrino.
① É ammesso utilizzato solo le punte del trapano a spirale nella lunghezza, cne non supera la lunghezza massima della punta del trapano specifici cata.

6.3 Fissaggio del trapano

Per i trapani con il collare di fi ssaggio del diametro 43mm utilizzato la ghiera di riduzione.

La ghiera di riduzione posizionare nel modo, di far mirare l'intaglio sul posto del fi ssaggio [8.1].
- Posizione are il trapano nella ghiera e stringere le vite di fi ssaggio [8.1].

6.4 Regolazione della profondità della tra-panatura

Il limite superiore dell'arresto si regola tramite la ghiera d'arresto (7.1) e si fi ssa con la vite di fi ssaggio.
- La posizione dell'arresto superiore e possibile selezionare nel modo, che la punta del trapano guidata con il disco di guida e la punta del trapano sarebbe circa 5-10 mm sopra la lastra di base.

In questo modo si esclude il danneggiamento della punta del trapano e del materiale. La ghiera d'arresto inferiore (7.2) serve per limitare la profundità della trapanatura.

La profondità richiesta della trapanatura verifi cate misurandola otramite la foratura di prova e stringete Panello d'arresto (7.2) sotto la ghiera.

L'anello d'arresto ha il significato prima di tutto, quando dovete eseguire più fori della stessa profundità.

6.5 Maniglia aggintiva

La maniglia aggiantiva (10) più essere montata secondo la scelta, in tre posizioni (vedi la bozza). Per i tratani, di cui il momento massimo di torsione supra 55 Nm sare usata la parte prolongante (11). Utilizzate sempre la maniglia aggiantiva con la parte prolongante sulla parte anteriore della ghiera (vedi la fi gura).

3.6 Trapanatura con la guida parallela

Tutte e due guide parallele (2) augmentano la sicurezza durante lavoro. Nello stesso tempo augmentano la precisione e risparmiano il tempo, se

è necessario forare più fori nella stessa distanza dal bordo del materiale. É possibile utilizzato, secondo la propria scelta, o una guida parallela su un lato o tutte e due guide parallele su tutti e due lati. La guida parallela si regola o secondo incisione sul materiale (controllo visuale secondo il segno (1.1) sulla lastra di base o secondo la Scala sulla guida parallela.

La guida parallela si stringe nella posizione desideratatramite vite di fi ssaggio (2.1).
1 Per Persecuzione del cavalietto ribaltabile è possibile regolare la guida anche nel senso verticale [2.2].

6.7 Regolazione dell'angolo dell'inclinazione (GD 460 A)

I cavalietti ribaltabili di trapanatura (GD 460 A) permittono la trapanatura inclinata con l'angolo da 90^ a 45. Durante trapanatura verticale indica Iindicatore (18) sulla Scala (17) lo zero.

Prima dell'eventuale regolazione dell'angolone dell'inclinazione si allentano tutti e due dadi di fi ssaggio [16].
Adesso è possibile inclinare le barre di guidavalietto tra due morsetti [12] posizionati su una al'angolo desiderato. consolle (distribuzione delle forze nel senso long
Quest' angolo è possibile verifi care sulla scalitudinale della console] e non sulle due console (17) con la divisione precise a degli angoli. (vedi disegno). Le console sono costruite nel mo
L'indicatore (18) si posizione sul valore desido, che è possibile fi ssarle su tutti i due modelli derato sulla Scala e dopo si stringono di nuovo base del cavalietto (vertricale e ribaltabile), nel tutti e due dadi di fi ssaggio (16). senso longitudinale e verticale.
Le console (accessorio), sono fornite in paia (2 pz). É necessario fare attenzione di fi ssare il ca
valietto tra due morsetti (12) posizionati su una console (distribuzione delle forze nel senso lon-
[glutudinale della console] e non sulle due console (vedi disegno). Le console sono costruite nel mo
ido, che é possible fi ssarle su tutti i due modelli base del cavalietto (vertricale e ribaltabile), nel senso longitudinale e verticale.

ATTENZIONE: con il cavalletto di trapanatura inclinato è bisogno, per motivi di sicurezza, assicurare la lastra di base sul pezzo lavorato, contro lo slittamento. Il modo ideale del fi ssaggio è utilizzato dei dispositivi di fi ssaggio (Accessorii)

6.8 Correzione della posizione dell'arresto (GD 460 A)

La posizione verticale dei cavalietti di trapanatura ribaltabili è regolata dal produttoretramite la vite a arresto [14]. Se si dovrebbe regolare la posizione dell'arresto ulteriormente, bisogna proseguire nel seguente modo:

• Allentare il dato di sicurezza [14.1] e il dato di fi ssaggio [16].
  La base (15) bloccare sulla testa della vite (14).
  Girando parzialmente la vite dell'arresto nel senso desiderato si cambia l'angolo nella posizione voluta.

Il dato di sicurezza (14.1) e i dati di fissaggio (16) rstringere.

L'indicatore (18) è possibile riposizione. Ugualmente, dopo aver allentato la vite (19) è nella posizione richiesta è necessario fi ssarlo

stringendo di nuovo la vita.

6.9 Fissaggio del cavalietto di trapanatura

Per il fi ssaggio del cavalietto sul materiale servono i dispositivi di fi ssaggio [12]. Questi elementi è possibile fi sare sulla lastra di base (1).

L' elemento di fi ssaggio insere dal除去 ne foro (1.4) e avvitare da sopra il dato di fi ssaggio (posizione 12.1) e stringerlo.
Con la vite (12.2) stringere nella posizione desiderata.

Elementi di fi ssaggio (accessori) i usano sempre in paio da tutti e due lati. Consigliamo di utilizzare quattro elementi di fi ssaggio.

Per i materiali fi no a dimensione 300mm gli elementi di fi ssaggio possono essere fi sati sulla consone [13].

Viti [13.1] infi lare da fatto nei fori nel basamento (1.4).
- Console posizionale da sopra sulle viti [13.1] e stringere con i dadi [13.2].

7 Trapanatura

• Controllate prima dell' inizio della trapanatura, che la punta del trapano a spirale e il trapano sono fi ssci t bene.
• Controllate gli arresti e il disco di guida, se sono positizonati regolarmente ed eventualmente stringete i dispositivi di fi ssaggio.
• Non lavorate con le punte del trapano usurate o danneggiate.
• Durante la trapanatura lavorate sempre nel modo di mantenere il disposativo con tutte e due le mani: con una mano sulla maniglia aggiantiva del cavalietto di trapanatura, con l'altra mano sulla maniglia e l'interruttore del trapano.
• Per la trapanatura con il controllo visuale secondo il tracciato serve la segnalazione sulla lastra di base [1.2 e 1.3].

7.1 Disco di guida

Per le punte di trapano a spirale con i diametri
e
pari si usa il disco di guida, che fa parte della
fornitura. Per le punte di trapano con i diametri
dispari si usa il disco di guida con i diametri di

spari ed è fornito da parte come accessorio.

Per la sostituzione del disco di guida bisognasvitare la manopola girevole (3.1).
- dopo è possibile smontare il disco di guida attuale e posizionare il secondo disco.

7.2 Operazioni di trapanatura alla il disco diguida

Per il lavoro con le punte con i diametri più grande di 27~mm fi no al massimo di 45~mm , il disco di guida cui èssere smontato secondo descrizione precedente. Secondo bisogno è possibile smontareanche le mole (5), tubo d'arresto (6) e gli arresti della profondità (7.1 e 7.2). in questo caso è bisogno procedere con massima prudenza. Si consiglia in agli caso di utilizzato l'anello d'arresto inferiore (7.2), come la sicurezza contro il contatto non voluto delle parti rotanti con il materiale. É bisogno, prima di tutto stare attenti di non permettere il contatto delle parti rotanti del trapano o delle punte del trapano con gli elementi del cavalietto di trapanatura.

8 Manutenzione e pulizia

Servizio e riparazione solo da parte del costruttore o delle offi cine di servizio autorizzate. Le offi cine più vicine sono riportate di seguito:

www.festool.com/Service

Utilizzare solo ricambi originali Festool!
Cod. prodotto reperibile al site:

www.festool.com/Service

• Elementi di fissaggio e i punti di fissaggio pulite a alla balla polvere, impurità e truciolo.
• Le barre di guida pulite con lo straccio, assicurate le buone condizioni di scorrimento, lubri-fi cando le barre di scorrimento con grasso o l'olio per le machine.
• Mantenetepulita la superfi cié di contatto, in\ quello modo sare assicurata la precisione e\ correttezza degli angoli.

Dovete sapere che:

• Le molle utilizzate del cavalietto di trapanatura hanno appositamente la gradazione più grande delle barre di guida. Non si tratta della mancanza della qualità, al contrario, in quello modo si ottiene la caratteristica migliorare delle molle. Queste molle assicurano la resistenza minore durante trapanatura.

9 Ambiente

Non gettare l'apparecchio tra i rifi uti domestici! Smaltire gli apparecchi, gli accessori e gli imballaggi introducedoli nel ciclo di recupero a tutela dell'ambiente. Attenersi alle disposizioni di legge nazionali in materia.

Informazioni su REACH:

www.festool.com/reach
