Producttype	Kantelbaar geleidingsframe voor boormachine
Merk	Festool
Model	GD 460 A
Maximale boorlengte	460 mm
Maximale boordiepte	310 mm
Maximale boordiameter zonder geleideplaat	45 mm
Kanteling	Van 90° tot 45° continu
Diameter spankraag	57/43 mm met reductie
Gewicht	3,7 kg
Totale hoogte	672 mm
Afmetingen van de basis	207 × 172 mm
Instelbare parallelle aanslag (parallelle richting)	8 - 190 mm
Instelbare parallelle aanslag (loodrechte richting)	-25 - 185 mm
Maximaal ondersteund torsiemoment	75 Nm
Geleideplaat voor boren	Even diameters 8 tot 26 mm (optioneel oneven 6 tot 27 mm)
Gebruik met boormachines	Elektrische boormachines met spankraag 57 of 43 mm
Voeding	Zonder voeding (mechanisch accessoire)
Belangrijkste functies	Nauwkeurige verticale en hellende geleiding, instelbare diepte, parallelle aanslagen
Veiligheid	Verplichte bevestiging met klemmen voor hellend boren, gebruik met twee handen
Onderhoud en reiniging	Reinig de geleidestangen, licht invetten, houd de steunvlakken schoon
Reserveonderdelen en repareerbaarheid	Geleideplaat (ref. 621947), klemmen (ref. 621949), verlengstukken (ref. 622471); reparatie door fabrikant of erkende werkplaats
Algemene informatie	Kantelbaar frame voor hoekboren, geleverd zonder boormachine

Veelgestelde vragen - GD 460 A FESTOOL

Hoe bevestig ik de boormachine op het frame GD 460 A?

Plaats de boormachine in de geleidehuls (8) nadat u eventueel de reductie D 57/43 mm (9) gemonteerd hebt als uw boormachine een 43 mm spantang heeft. Draai de klembout (8.1) vast om de boormachine op zijn plaats te houden.

Hoe stel ik de kanteling van het frame GD 460 A in?

Draai de twee klemmoeren (16) los, kantel de geleidestangen naar de gewenste hoek (tussen 90° en 45°) met behulp van de schaal (17) en de wijzer (18), draai vervolgens de moeren weer vast.

Wat is de maximale boordiepte met de GD 460 A?

De maximale boordiepte is 310 mm met een maximale boorlengte van 460 mm.

Hoe gebruik ik de geleideplaat voor boren?

Kies het gat in de geleideplaat (3) dat overeenkomt met de diameter van uw boor. Draai de knop (3.1) los, til de plaat op, draai deze naar de gewenste positie, plaats hem terug op de pen en draai de knop weer vast.

Kan ik boren zonder geleideplaat?

Ja, voor boren met een diameter groter dan 27 mm tot 45 mm kunt u de geleideplaat verwijderen. Werk in dat geval voorzichtig en gebruik de onderste aanslagring (7.2) om botsingen te voorkomen.

Hoe stel ik de boordiepte in?

Gebruik de twee aanslagringen (7.1 en 7.2): de bovenste ring beperkt de werkingsslag (laat 5-10 mm van de boor uit de plaat steken), de onderste ring stelt de uiteindelijke diepte in. Draai de klembouten vast na het instellen.

Hoe bevestig ik het frame op een werkstuk?

Gebruik de klemmen (12) (accessoires): steek ze door de gaten (1.4) van de basisplaat, draai de moeren (12.1) vast en draai de schroeven (12.2) aan om het frame te blokkeren. Voor grote werkstukken gebruikt u de verlengstukken (13).

Welk onderhoud heeft de GD 460 A nodig?

Reinig regelmatig de geleidestangen (4) met een doek en smeer ze licht in met machineolie. Houd de oppervlakken van de basisplaat schoon om de nauwkeurigheid te waarborgen.

Welke accessoires zijn beschikbaar voor de GD 460 A?

Optionele accessoires: geleideplaat voor oneven boren (ref. 621947), klemmen (ref. 621949), verlengstukken voor werkstukken tot 300 mm (ref. 622471).

Waar vind ik reserveonderdelen en laat ik het apparaat repareren?

Gebruik uitsluitend originele Festool onderdelen. Reparaties moeten worden uitgevoerd door de fabrikant of een erkende werkplaats. Ga naar www.festool.com/service om een centrum bij u in de buurt te vinden.

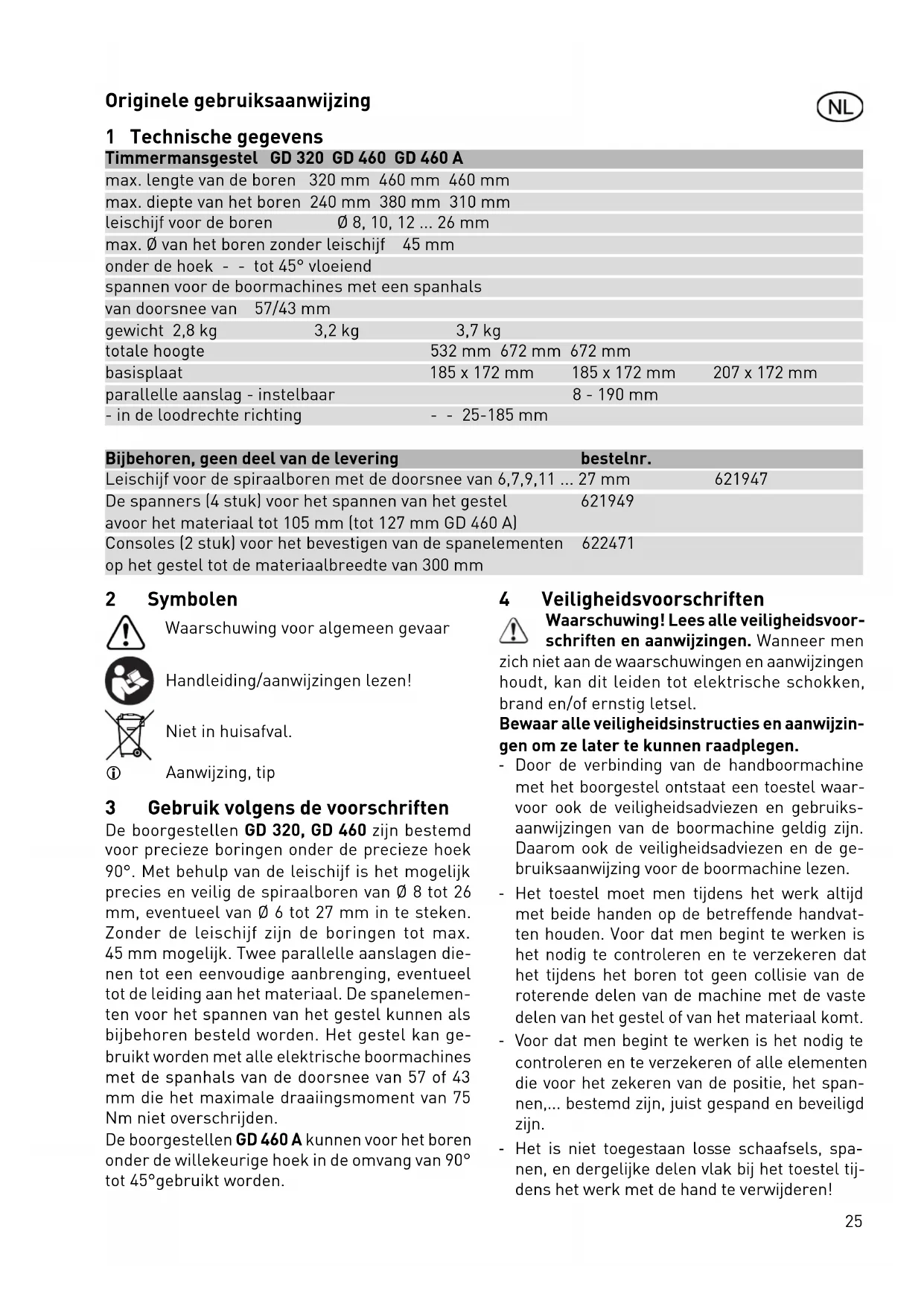

GEBRUIKSAANWIJZING GD 460 A FESTOOL

Timmermansgestel GD 320 GD 460 GD 460 A
max. lenghte van de boren 320 mm 460 mm 460 mm
max. diepte van het boren 240 mm 380 mm 310 mm
leischijf voor de boren Ø 8, 10, 12 ... 26 mm
max. Ø van het boren zonder leischijf 45 mm
onder de hoek - - tot 45° vloeiertend
spannen voor de boormachines met een spanhals
van doorsnee van 57/43 mm
gewicht 2,8 kg 3,2 kg	3,7 kg
totale hoogte	532 mm 672 mm	672 mm
basisplaat	185 x 172 mm	185 x 172 mm	207 x 172 mm
parallelle aanslag - instelbaar		8 - 190 mm
- in de loodrechterichting	- - 25-185 mm

Bijbehoren, geen deel van de levering	bestelnr.
Leischijf voor de spiraalboren met de doorsnee van 6,7,9,11 ...	27 mm	621947
De spanners (4 stuk) voor het spannen van het gestel	621949
avoor het materiaal tot 105 mm (tot 127 mm GD 460 A)
Consoles (2 stuk) voor het bevestigen van de spanelementen op het gestel tot de materiaalbreedte van 300 mm	622471

2 Symbolen

①

Waarschuwing voor algemeen gevaar

Handleiding/aanwijzingen lezen!

Niet in huisafval.

Aanwijzing, tip

3 Gebruik volgens de voorschriften

De boorgestellen GD 320, GD 460 zijn bestemd voor precieze borgenen onder de precieze hoek 90^ . Met behulp van de leischijf is het möglichk precies en veilig de spiraalboren van 8 tot 26 mm, eventueel van 6 tot 27 mm in te steken. Zonder de leischijf zijn de borgenen tot max. 45~mm möglichk. Twee parallele aanslagen die-nen tot een eenvoudige aanbrenging, eventueel tot de leiding aan het materiaal. De spanelementen voor het spannen van het gestel+kunnen als bijbehoren besteld worden. Het gestel kan gebruikt worden met alle elektrische boormachines met de spanhals van de doorsnee van 57 of 43 mm die het maximale draaiingsmoment van 75 Nm Niet overschrijden.

De boorgestellen GD 460 A kuren voor het boren onder de willekeurige hoek in de omvang van 90^ tot 45^ gezruikt worden.

4 Veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanner men zich Niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te können raadplegen.

• Door de verbinding van de handboormachine met het boorgestel ontstaat een toestel waar voor ook de veriligeidsadviezen en gebruiksaanwijzingen van de boormachine geldig+zijn. Daarom ook de veriligeidsadviezen en de gebruiksaanwijzing voor de boormachine lezen.
• Het toestel要去 men tijdens het werk alsijd met beiden handen op de betreffende handvatten houden. Voor dat men begint te werken is het nodig te controeren en te verzekeren dat het tijdens het boren tot geen collisie van de roterende delen van de machine met de vastedelen van het gestel of van het materiaal komt.
• Voor dat men begint te werkken is het nodig te controllereren en te verzekeren of alle elementen die voor het zekeren van de positie, het spannen,... bestemd�n,juist gespand en beveiligd�n.

• Het is nicht toegestaan losse schaafsels, spanen, en dergelijk delen vlak bij het toestel tijdens het werk met de hand te verwijderen!

• Bij de boormachines met het draaiingsmoment boven 55Nm is het nodig algijd voor de aanvullende handvat net verlangende deel te gebruiken.

• Het materiaal moet algid met een vaste onderlegger onderlegd en gegen het doordraien of afglijden verzekererd worden.
• De kipbare boorgestellen (GD 460 A)要去 tijdens het boren van de openings onder de hoek gegen de verschuving verzekerd worden. Het is raadzaam voor dit doel de spanners (bijbehoren) te gebruiken.
• Tijdens het werk voor een veilige en vaste positie zorgen.
• Tijdens alle arbeiten die tot de voorbereiding, montage, ombouw, instelling, verrangen van de boren of tot onderhoud en behandeling dienen, is het nodig de stekker van de boormachine uith het net uit te trekken.

4 Toestelelementen

1 Basisplaat
2 Parallelle leiband
3 Leischijf voor de boren
4 Leistaven
5 Springveren
6 Aanslagbuis
7 Diepteaanslagen
8 Leiver bindingsstuk
9 Reductie D 57/43 mm
10 Aanvullende houder
11 Verlengstuk van de aanvullende houder
12 Spanners
13 Consoles
14 Schroef voor de instelling van de orthogonaliteit
15 Voetstukken
16 Spanmoeren
17 Schaal
18 Wijzer
19 Spanschroef van de wijzer
20 Beugel

Het complete afgebeelde en beschrevene bijbehoren要去enbestanddeel van de levering+zijn. De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikname en toepassing

6.1 Installing van de leischijf

Volgens de gewenste doorsnee van de boor kiest men de opening in de leischijf en deze worden in de as van de boor geplaatst [1.1]:

de draaiknop (3.1) om ca. 5 wendingen aan

links omdraaien, de leischijf over de arretatie pin opheffen, maar de gewenste positie draaien en terug maar de basisplaat lately zakken. Ervoor zorgen dat de schijf op de arretatie pin valt.

De draaiknop (3.1) weer vastdraaien.

6.2 Spannen van de boor

• De spiraalboor in de spanvoering van de boormachine spannen en de spanvoering vastdraaien.
  ① Er mogen alleen maar de spiraalboren van een lenghte gebruikt worden die de aangegeven maximale boorlengthe Niet overschrijdt.

6.3 Spannen van de boormachine

Bij de boormachines met de spanhals met de doorsnee van 43 mm een reductierin-getje gebruiken.

• Het reductieringetje op die manier zetten dat de insnijding tot deplaats van het spannen (8.1) wijst.
  De boormachine in het verbindingsstuk zetten en de spanschroef (8.1) vastdraaien.

6.4 Installing van de diepte van de boring

De bovengrens van de aanslag worden met behulp van een aanslagringetje (7.1) ingesteld en met een spanschroef vastgedraaid.
Het is möglichk de positie van de bovenaanslag zo kiezen dat de boor door de leischijf worden geleid en de spits van de boor ca. 5-10 mm afstand boven de oppervlakte van de basisplaat hierft.

Zo worden de beschadiging van de boor en van het materiaal uitgesloten. Het onder aanslagring (7.2) dient tot de begrenzing van de boringsdiepte.

De gewenste boringsdiepte door het meten of door een proefboring vaststellen en het aan-slagringetje (7.2) onder het verbindingsstuk vastdraaien.

Het aanslagringetje Is vooral van belang als menmeer openingsen vandezelfde diepte boort.

6.5 Aanvullende houder

De aanvullende houder (10) kan maar keuze in drie posities gemonteerd worden (zie schets). Bij de boormachines waarvan het maximale draaiingsmoment 55 Nm overschrijdt, gebruikt men het verlengingsstuk (11). De aanvullende houder met het verlengingsstuk.altijd op de voorzijde (zie afbeeling) van het verbinderingsstuk gebruiken.

6.6 Boren met een parallelle leiband

Beide parallelle leibanden (2) verhogen de bedrijfsveiligheid. Tegelijkkertijd worden ook de nauwkeurigheid verhoogd en dearend gespaard indien

het nodig ismeer opengingen indezelfde afstand van de materiaalkant te boren. Het is maybeijk naar eigen keuze of een parallelle leiband aan de ene kant of beide parallelle leibanden aan beide kanten te gebruiken.De parallelle leiband wordt of volgens de in gegrifte lijn aan het materiaal visuele controvelgens marking (1.1) aan de basisplaat) ingesteld of volgens de schaal aan de parallelle leiband.De parallelle leiband wordt in de gewenste positie met behulp van een span-schroef (2.1) vastgedraaid.Bij dekipbare uitvoer ing is het maybeijk het liniaal ook in de loodrechte richting in te stellen (2.2).

6.7 Installing van de kiphoek (GD 460 A)

Kipbare boorgestellen (GD 460 A) make deschuine boringen onder de hoek in de omvang van 90^ tot 45^ möglichk. Bij de verticale boringen wijst de wijzer (18) op de schaal (17) de nul.

Voor de eventuele instelling van de hoek van de helling worden twee spanmoeren losgemaakt [16].
Nu is het möglichk de leistangen in de gewenste hoek te hellen.
Deze hoek kan men op de schaal (17) met een precieze hoekverdeling vaststellen.
De wijzer [18] worden aan de gewenste waarde op de schaal ingesteld en dan worden beiden spanmoeren [16] wee vastgodraid.

LET OP: Bij het gekipte boorgestel is het om veiligheidsredenen nodig de basisplaat op het werkstuk gegen het glijden te verzekeren. Een ideale bevestiging zijnde spanelementen (Bijbehoren).

6.8 Correctie van de aanslagpositie (GD 460 A)

De verticale positie is bij de kipbare boorgestellenuit de productiebedrijf met een aanslagschroef (14) ingesteld.

Indien de ingestelde aanslagpositie aanvullend bijgesteld worden zou, gaat men op volgende manier door:

deveiligheidsmoer (14.1) en de spanmoer (16) losmaken.
- Het voetstuk [15] op de schroefkop [14] vast-slaan.
Door het draaien van de aanslagschroef in de gewennen streichting worden de hoek in de nodige positie gewijzigd.
Deveiligheidsmoer (14.1) en de spanmoer (16) Voor de spiraalboren met de even doorsneden weer vastdraaien. wirdt de leischijf gebruikt die een bestanddeel
De wijzer (18) kan ook na het losmaken van van de levering is. Voor de spiraalboren met de de schroef (19) de positie wijzigen en in de ge- oneven doorsneden worden de leischijf met oneven wenste positie要去hier vastgeschroefd doorsneden gebruikt die als bijbehoren worden ge- wording. leverd.
- Voor het boren met de visuèle contrôle volgens de in gegriffe lui dient de marketing aan de basisplaat (1.2 en 1.3).
Voor de spiraalboren met de even doorsneden, wirdt de leischijf gebruikt die een bestanddeel.
van de levering is. Voor de spiraalboren met de oneven doorsneden worden de leischijf met oneven doorsneden gezruikt die als bijbehoren worden geleverd.

6.9 Spannen van het boorgestel

Voor het spannen van het gestel op het materiaal dieren de spanelementen (12). Deze{kunnen op de basisplaat (1) bevestigd worden.

• Het spanelement van benedenaar de opening (1.4) schuiven en van boven de spanmoer (12.1) vastschroeven en vastdraaien.
• Met behulp van een schroef [12.2] in de gewenste positie vastdraaien.

De spam elementen (bijbehoren) worden alkijd in hetaar van bijde zijden gebruikt. Het is raadzaam vier spam elementen te gebruiken.

Voor de materialen tot de maximale afmeting van 300mm kuren de spanelementen op de console (13) bevestigd worden.

De schroeven [13.1] van beneden in de openingen in het fondament (1.4) schuiven.
De consoles van boven op de schroeven (13.1) zetten en met de moeren vastdraaien (13.2).

De consoles (Bijbehoren) worden in hetpeer (2 stuk) aangeboden. Het is nodig er voor te zorgen

ethat het spannen van het gestel op de balk tussen twee spanners (12)uitgevoerd wordt die op een console geplaatst zich [de verdeling van de krachten in de langwerpige richting van de console]

en nicht:tussen twee consoles (zie afbeelding).De consoles,zijn zo geconstrueerd dat het möglichk isdeze opbeide grundsoorten van de gestellen (loodrecht en hellend) in de langwerpige enloodrechterichting te spannen.

7 Boren

• Voor dat men begint te boren is het raadzaam zich te verzekeren dat de spiraalboor en de boormachine vast bevestigd�. De aanslagen en de leischijf controeren of zich vast gezet+zijn en eventueel de spanelementen vastdraaien.
• Met geen botte of beschadigde boren werken.
• Bij het boren het toestel.altijd met beiden handen houden: met de ene hand op de aanvullende houder van het boorgestel, met de andere hand op de houder en op de schakelaar van de boormachine.

7.1 Leischijf

Bij de verranging van de leischijf worden de draaiknop (3.1) losgeschroefd.
Vervolgens is het möglichk de gemonteerde leischijf af te nemen en een andere leischijf op te zetten.

7.2 Boorarbeiden zonder leischijf

Voor de arbeiten met de boren van een groterede doorsnee dan 27~mm tot max. 45~mm kan de leischijf gedemonteerd worden volgens de boven genoemde werkwijze. Naar behoefte+kunnen ook de springveren (5), de aanslagbuis (6) en de diepteaanslagen [7.1 en 7.2] gedemonteerd worden. In dit geval buitengewoon voorzichtig voortgaan. Het is raadzaam in ieder geval het benedenaanslaag-ringetje (7.2) te gebruiken als zekering gegen een ongewild contact van de roterende delen met het materiaaal. In het bijzonder is het nodig op te letten dat de rotatieledelen van de boormachine of de gebruikte boren in geen aanraking komen met de delen van het boorgestel.

8 Onderhoud en behandeling

Klantenservice en reparatie alleen door
producent of servicewerkplaatsen: Dichtst bijzijnde adressen op: www.festool.com/Service

Alleen originele Festool-reserveonderden
len gebruiken! Bestelnr. op:
www.festool.com/Service

• Het stof, vuil en vijlsels van de spanelementen en de spanplaatsen verwijderen.
• Het vuil van de leistangen met een waslap verwijderen, goede glijeigenschappen door het aanbrengen van het smeervet of de machine-olie op de leistangen verzekeren.
• Aanzetoppervlakten van de basisplaat schoon houden, daardoor worden de nauwkeurigheid van de hoeken van de openings verzekerd.

Volgende waarschuwing i n ach t Namen :

• De gekozen springveren van het boorgestel hebben geheel bewust een grotere afstand van de leistangen. Dat is geen gebrek aan de kwaliteit, integendeel, men bereikt daardoor een betere karakteristiek van de springveren. Deze sprungveren garanderen een Kleinere watstand bij het boren.

9 Speciale gevaaromschrijving voor het milieu

Geef het apparaat Niet met het huisvuil mee!

Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem de geldende nationale voorschriften in acht.

Informatie voor REACH:

www.festool.com/reach
