Tipo de producto	Chasis guía inclinable para taladro
Marca	Festool
Modelo	GD 460 A
Longitud máxima de la broca	460 mm
Profundidad máxima de perforación	310 mm
Diámetro máximo de perforación sin placa guía	45 mm
Inclinación	De 90° a 45° de forma continua
Diámetro del manguito de sujeción	57/43 mm con reducción
Peso	3,7 kg
Altura del conjunto	672 mm
Dimensiones de la base	207 × 172 mm
Tope paralelo ajustable (sentido paralelo)	8 - 190 mm
Tope paralelo ajustable (sentido perpendicular)	-25 - 185 mm
Par máximo de torsión soportado	75 Nm
Placa guía para brocas	Diámetros pares 8 a 26 mm (opcional impares 6 a 27 mm)
Uso con taladros	Taladros eléctricos con manguito de 57 o 43 mm
Alimentación	Sin alimentación (accesorio mecánico)
Funciones principales	Guía de precisión vertical e inclinada, profundidad ajustable, reglas paralelas
Seguridad	Fijación obligatoria mediante dispositivos de sujeción para perforación inclinada, uso con ambas manos
Mantenimiento y limpieza	Limpiar las varillas guía, engrasar ligeramente, mantener limpias las superficies de apoyo
Piezas de repuesto y reparabilidad	Placa guía (ref. 621947), dispositivos de sujeción (ref. 621949), extensiones (ref. 622471); reparación por el fabricante o taller autorizado
Información general	Chasis inclinable para perforación angular, entregado sin taladro

Preguntas frecuentes - GD 460 A FESTOOL

¿Cómo fijar el taladro en el chasis GD 460 A?

Inserte el taladro en el manguito guía (8) después de haber montado eventualmente la reducción D 57/43 mm (9) si su taladro tiene un cuello de 43 mm. Apriete el tornillo de sujeción (8.1) para mantener el taladro en su lugar.

¿Cómo ajustar la inclinación del chasis GD 460 A?

Afloje las dos tuercas de sujeción (16), incline las varillas guía al ángulo deseado (entre 90° y 45°) ayudándose de la escala (17) y la aguja indicadora (18), luego vuelva a apretar las tuercas.

¿Cuál es la profundidad máxima de perforación con el GD 460 A?

La profundidad máxima de perforación es de 310 mm con una longitud máxima de broca de 460 mm.

¿Cómo usar la placa guía para brocas?

Elija el orificio de la placa guía (3) correspondiente al diámetro de su broca. Afloje la ruedecilla (3.1), levante la placa, gírela a la posición deseada, colóquela nuevamente sobre la espiga y apriete la ruedecilla.

¿Puedo perforar sin placa guía?

Sí, para brocas de diámetro superior a 27 mm hasta 45 mm, puede quitar la placa guía. En este caso, trabaje con precaución y use el anillo de tope inferior (7.2) para evitar colisiones.

¿Cómo ajustar la profundidad de perforación?

Use los dos anillos de tope (7.1 y 7.2): el anillo superior limita la carrera de trabajo (deje 5-10 mm de broca sobresaliendo de la placa), el anillo inferior ajusta la profundidad final. Apriete los tornillos de sujeción después del ajuste.

¿Cómo fijar el chasis a una pieza de trabajo?

Use los dispositivos de sujeción (12) (accesorios): insértelos por los orificios (1.4) de la placa base, atornille las tuercas (12.1) y apriete los tornillos (12.2) para bloquear el chasis. Para piezas grandes, use las extensiones (13).

¿Qué mantenimiento requiere el GD 460 A?

Limpie regularmente las varillas guía (4) con un paño y engráselas ligeramente con aceite de máquina. Mantenga limpias las superficies de la placa base para garantizar la precisión.

¿Qué accesorios están disponibles para el GD 460 A?

Accesorios opcionales: placa guía para brocas impares (ref. 621947), dispositivos de sujeción (ref. 621949), extensiones para piezas hasta 300 mm (ref. 622471).

¿Dónde encontrar piezas de repuesto y hacer reparar el aparato?

Use exclusivamente piezas Festool originales. Las reparaciones deben ser realizadas por el fabricante o un taller autorizado. Visite www.festool.com/service para encontrar un centro cercano a usted.

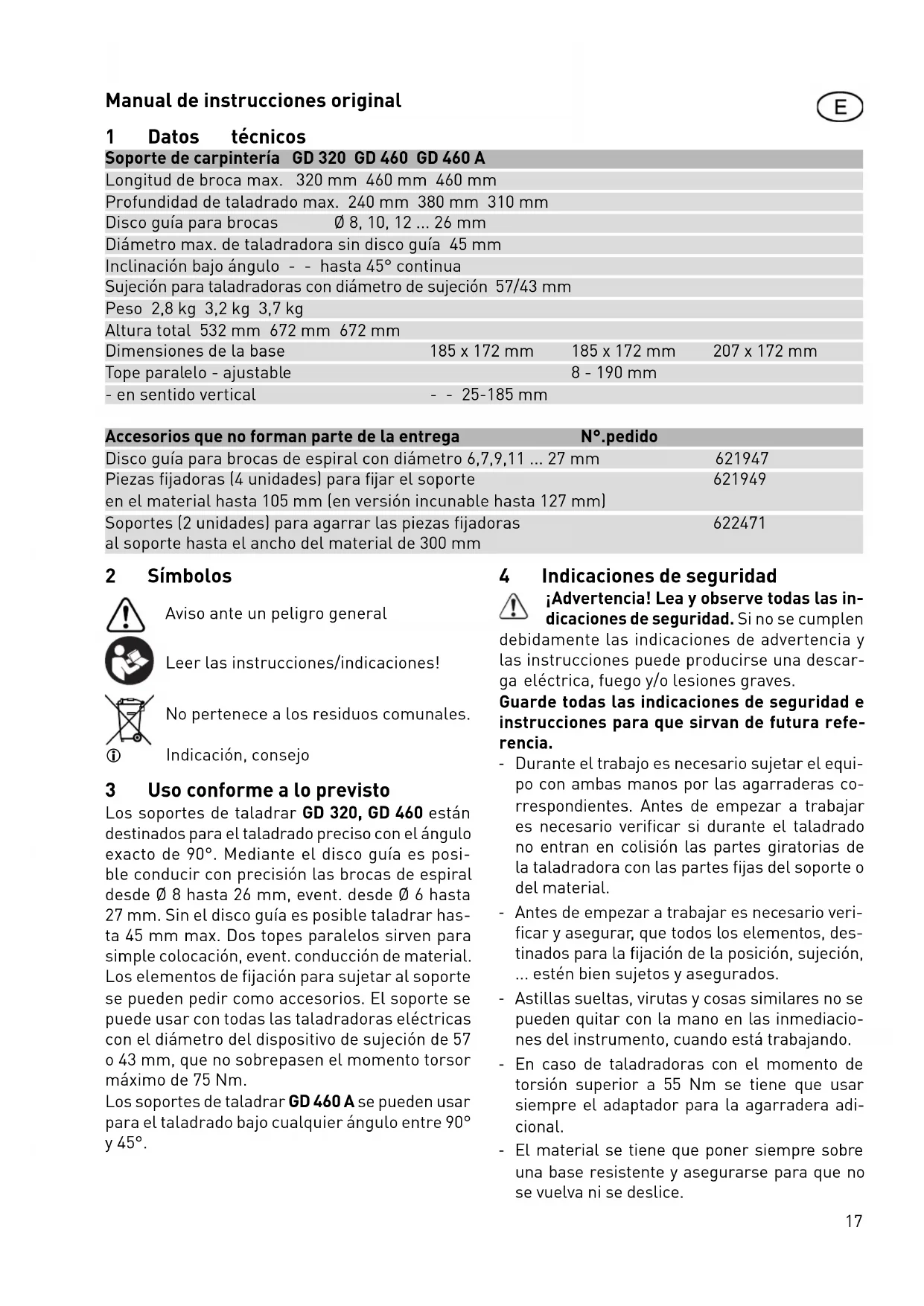

MANUAL DE USUARIO GD 460 A FESTOOL

Soporte de carpintería GD 320 GD 460 GD 460 A
Longitud de broca max. 320 mm 460 mm 460 mm
Profundidad de taladrado max. 240 mm 380 mm 310 mm
Disco guía para brocas Ø 8, 10, 12 ... 26 mm
Diámetro max. de taladradora sin disco guía 45 mm
Inclínacion bajo ángulo - - hasta 45° continua
Sujeción para taladradoras con diámetro de sujeción 57/43 mm
Peso 2,8 kg 3,2 kg 3,7 kg
Altura total 532 mm 672 mm 672 mm
Dimensiones de la base 185 x 172 mm		185 x 172 mm	207 x 172 mm
Tope paralelo - ajustable		8 - 190 mm
- en sentido vertical - - 25-185 mm

Accesorios que no forman parte de la entrega	No.ipedido
Disco guía para brocas de espiral con diámetro 6,7,9,11 ... 27 mm	621947
Piezas fijadoras (4 unidades) para fjjar el soporte	621949
en el material hasta 105 mm (en version incunable hasta 127 mm)
Soportes (2 unidades) para agarrar las piezas fijadoras	622471
al soporte hasta el ancho del material de 300 mm

2 Simbolos

1

Aviso ante un peligro general

Leer las instrucciones/indicaciones!

No pertenece a los residuos comunales.

Indicación, consejo

3 Uso conforme a lo previsto

Los soportes de taladrar GD 320, GD 460 estan destined para el taladrado preciseo con el ángulo exacto de 90^ . Mediente el disco guía es possible conducir con precision las brocas de espiral desde 8 hasta 26mm event. desde 6 hasta 27mm . Sin el disco guía es possible taladrar hasta 45mm max.Dos topes paralelos sirven para simple colocacion, event. conducccion de material. Los elementos de fijacion para sujetar al soporte se pueda pedir como accesorios. El soporte se peut usar con todas las taladradoras electricas con el diametro del dispositivo de sujecion de 57 o 43~mm ,que no sobrepasen el momento torsor maximalo de 75Nm

Los soportes de taladrar GD 460 A se peuvent usar para el taladrado bajo在哪 quer angulo entre 90^ y 45^ .

4 Indicaciones de seguridad

!Advertencia! Lea y observe todas las indicaciones de seguridad. Si no se cumplen debidamente lasindicaciones de advertencia y las instrucciones peuvent producirse una descarga electrica, fuego y/o lesiones graves.

Guarde todas lasindicaciones de seguidade e instrucciones para que sirvan de futura referencia.

• Durante el trabajo es必須o susutar el equipo conamblemos por las agarraderas correspondientes.Antes de empezar a travajar es必需ario verificar si durante el taladrado no entraran colision las partes giratorias de la taladradora con las partes fijas del soporte o del material.
• Antes de empezar a trabajo es Neededo verificar y asegurar, que todos los elementos, destinados para la fijacion de la posicion, sujecion, ... esten bien susertos y asegurados.
• Astillas sueltas, virutas y cosas similares no se pueda qitar con la mano en las inmediaciones del instrumento, cuando está trabajo.
• En caso de taladradoras con el momento de torsión superior a 55 Nm se Tiene que usar siempre el adaptor para la agarradora adi-cional.

• El material se Tiene que poner siempre sobre una base resistente y asegurarse para que no se vuelva ni se deslice.

• Los soportes de taladrar incunables (GD 460 A) se tienen que asegurar contra desplazamente cuando se realizan perforaciones bajo ángulo. Para este fi n acontejamos usar las piezas fi jadoras (accerosios).

• Durante el trabajo mantengan una posicion segura y fi rme.
• Durante todos los trabajo que sirven de preparación, montaje, reconstrucción, ajuste, cambio de brocas o mantenimiento y cuidado, esnecessary disconnectar la taladradora de la red.

5 Componente

1 Base
2 Guía paralela
3 disco guía para brocas
4 Varillas de guía
5 Muelles
6 Tubo tope
7 Topes de profundidad
8 Abrazadera guía
9 Reducción D 57/43 mm
10 Agarradora adicional
11 Adaptador de agarradora adicional
12 Piezas fi jadoras
13 Zapatas
14 Tornillo paraaabstar la verticalidad
15 Soportes
16 Tuerca de sujeción
17 Escala
18 Indicador
19 Tornillo de ajuste del indicator
20Brida

Todoos accesoriosrepresentados y descritos no forman parte de la entrega.

Las fi guras indicadas se encontrartran al principio del manual de instrucciones.

6 Puesta en marchay empleo

6.1 Ajuste del disco guía

De acuerdo con el diametro de la brocarequiredo se selecciona el orificio en el disco guia y se situa en el eje de la broca (1.1):

girar el botón (3.1) una 5 vueltas hacía izquierda, levantar el disco guía sobre la clavija de retencion,
- girar hacer la posicion deseada y volver a bajo a la base.
Hay que procurar que el disco se ajuste sobre la clavija de retencion.
Volver a preparar el botón giratorio (3.1).

6.2 Sujeción de la BROCA

Sujetar la broca espiral en el cabeza de portabrocas de la taladradora yJKLM.

① Se pueda usar solamente las brocas de espíral de las medidas que no sobrepasn la longitud现代物流 indicada.

6.3 Sujeción de la taladradora

En caso de taladradoras con el dispositivo de sujeción de 43 mm usar el anillo de reducción.

• El anillo de reduccion situar de tal forma que la ranura indique el lugar de sujecion (8.1).
• Colocar la taladradora en la abrazadora y preparar el tornillo de fi jacion (8.1).

6.4 Ajuste de profundidad de taladrado

• El limite superior del tope se ajusta mediante el anillo tope (7.1) y se aprieta con el tornillo de fi jacion.
  La posicion del tope superior se possible elegir de tal forma, que la broca pase por el disco guía y la punta de la broca estáSeparatedunos 5-10 mm de la superficie de la base.

De esta forma se impide que se dane la broca y el material. El anillo tope inferior (7.2) sirve para la limitacion de profundidad del taladrado.

Versifiquen la profundidad de taladrado pedida con medicación o con perforación de prueba y aprieten el anillo tope (7.2) bajo de la abrazadora.

El anillo tope es importante sobre todo cuando está taladrando various orificios de igual profundidad.

6.5 Agarradora adicional

La agarradora adicional (10) puede ser montada en tres posiciones (vea el esbozo) según la elección. En caso de taladradoras, cuando活动现场 tosor máximo sobrepasa 55Nm , se usa el adaptorador (11). La agarradora adicional con el adaptorador se utilizes siempre en la parte delantera de la abrazadora (vea el dibujo).

6.6 Taladrado con guía paralela

Las dos guías paralelas (2) aumento la calidad de trabajo. A su vez aumento la precision y seelorra el tiempo, si se necesitan taladrar various orificios a la mesma distancia del borde del material. Según la elección se pueda usar o una guía paralela en un lado o las dos guías paralelas en ambos lados. La guía paralela se ajusta, o en conformidad con lamarca en el material (1.1) (control visual en la base), o de acuerdo con la escalal en la guía paralela.

La guía paralela se fija en la posición你需要la

mediante el tornillo de fi jacion. (2.1).

① En caso de la version incunable es possible ajustar la regla también en el sentido vertical. (2.2).

6.7 Ajuste del ángulo de inclínación (GD 460 A)

Los soportes de taladrar incunables (GD 460 A) permiten perforaciones sesgadas bajo ángulo desde 90^ hasta 45^ .En caso de perforaciones verticales el indicator (18) indica en la escala (17) el cero.

• Antes de eventualajuste del angulo de inclina-cionse afojan das dos tuercas de sujecion [16].
• Ahora es possible inclinar las varillas en el ángulo deseado.
• Este ángulo se pueda averigar en la escalade (17) con precisa división gradual.
• El indicator (18) se ajusta en la escala en el valor pedido y se vuelven a apretar las dos tuercas de sujeción (16).

ATENCION: Cuando el soporte de taladrar está inclinado, por razones de seguidades必需ario, que se asegure la base de la pieza labrada contra el resbalamiento. El modo idoneo para su asegurimiento es la realizacion de las piezas fi jadoras (accesorio).

6.8 Corrección de la posición del tope (GD 460 A)

Los soportes de taladrar incunables tienen la posicion vertical ajustada en la fabrica productora con el tornillo de tope (14).

En caso de tener queaabustar posteriormente la posicion del tope fi jada, se procede de esta forma:

• Aflojar la tuerca de seguridad (14.1) y la tuerca de sujeción (16).

Arrimar Completely la zapata [15] a la cabeza del tomillo [14].
- Girando con el tornillo tope en el sentido requerido cambiar el ángulo a la posión necesaria.
Volver a preparar las tuercas de seguridad [14.1] y de sujeción (16).
- El indicator (18) se puedaaabastar también despues de haber afl ojado el tornillo (19) y en la posicion requerida seiene que volver a apretar.

6.9 Fijación del soporte de taladrar

Para sujetar al soporte sobre el material sirven las piezas fi jadoras (12). Estas piezas se pueda sujetur a la base (1).

La pieza fi jadora se introduce desde abajo orificio (1.4) y por arriba se enrosca la tuerca de sujecion (12.1) y se aprieta.

• Con el tornillo (12.2) preparar en la posicion requerida.

Las piezas fi jadores (no forman parte de la entrega, accesorios) se utilizezan siempre en pares por todoslos lados. Recommendamos utiliser的各种 piezas fi jadores.

Para materiales con dimensiones hasta 300mm max., las piezas fi jadoras peuvent estar susjetas en el soporte (13).

• Los tornillos (13.1) introducir desde abajo en los orificios en la base (1.4).
  Los sujetadores colocar desde arriba sobre los tornillos (13.1) y aparecer con las tuercas (13.2).

Los sujetadores (no forman parte de la entrega, accesorios) se-ofrecen en pares (2 piezas).

Esnecessaryproocarque la fi jacion del sponte a la viga se haga entre dos piezas fi jadoras [12] situadas en un solo sujetador (correlacion de las fuerzas en el sentido horizontal del sujetador) y no entre dos sujetadores (vea el dibujo).Los sujetadores estandisenadosde tal forma que es possible sujarlos en los dos temas basics de soportes (vertical e incunable) en el sentido horizontaly vertical.

7 Taladrado

• Antes de empezar a taladrar verifi quen, si la broca espiral y la taladradora está bien fjadas.

• Verifique si los topes y el disco guía está bien ajustados y eventualmente aprieten las piezas fi jadoras.

• No trabajo con brocas desafi ladas o danadas.

• Al trabajo con la taladradora, sujeten siempre el equipo con ambas manos: con una mano la agarrada adicional del soporte de taladrar y con laOTHERMANOlaagarraderayel interruptor de taladradora. Para taladrar con el control visuallde la marca sirve la indicacion en la base [1.2 y 1.3].

7.1 Disco guia

Para las brocas de espiral con diametros pares se Lusa el disco guia que forma parte de la entrega.

Para las brocas de espiral con diametros impares se usa el disco guía con diametros impares que se vende como accesorio.

• Para cambio el disco guía se desenrosca el botón giratorio (3.1).
• Después es possible分开 el disco guía montado y colocar el除外.

7.2 Trabajos de taladrado sin disco guia

Para trabajo con brocas de un diametro mayor que 27 cmm hasta 45 mm max., el disco guía pue

de estar desmontado según el procedimiento anteigmente descririto.

En caso de necessities se pueda también desmontar los muelles (5), el tubo tope (6) y los topes de profundidad (7.1 y 7.2). En este caso procedan con是多么 cuidado. En todo caso se recomienda usar el anillo tope inferior (7.2) como dispositivo de seguridad para impeder el contacto de las partes rotantes con el material. Sobre todo es必須o impeder que las partes rotatorias de la taladradora o las brocas usadasenetrén con tacto con las partes del soporte de taladrar.

8 Mantenimiento y cuidado

El Servicio de atencion al cliente y reparaciones solo está disponible por parte del fabricante o de los talleres de reparacion: encontrar la direccion más proxima austed en: www.festool.com/service

Utilice unicamente piezas de recambio Festool originales. Referencia en: www.festool.com/service

• Limpien las piezas fjadoras y las zonas de sujeccion del polvo, impurezas y virutas.

• Limpien con pano las varillas de guía de las impurezas. Con aplicación de grasa lubricante o de aceite para míquinas sobre varillas de guía aseguren buena propiedades de deslizamente.

• Mantengan limpias las superficies de apoyo de la base, porque con ese asegurarán la precisión y exactitud de los ángulos.

Respeten lo suiviente:

• Los muelles selectionados del soporte de taladrar tienen conplenac conciencia una mayor separacion de las varillas de guia. Esto no es una imperfeccion de calidad, al contrario, con ese se alcanza una mejor caracteristica de los muelles. Estos muelles aseguran menor resistencia durante el taladrado.

9 Medio ambiente

No desechar con la basura domestica! Recicles las herramrientas, accesorios y embalajes de forma respetuosa con el medio ambiente. Respete las dispositions naciales vigentes.

Información sobre REACH:

www.festool.com/reach
