MANUAL DE UTILIZADOR Express Compact AntiCalc GV7095 TEFAL

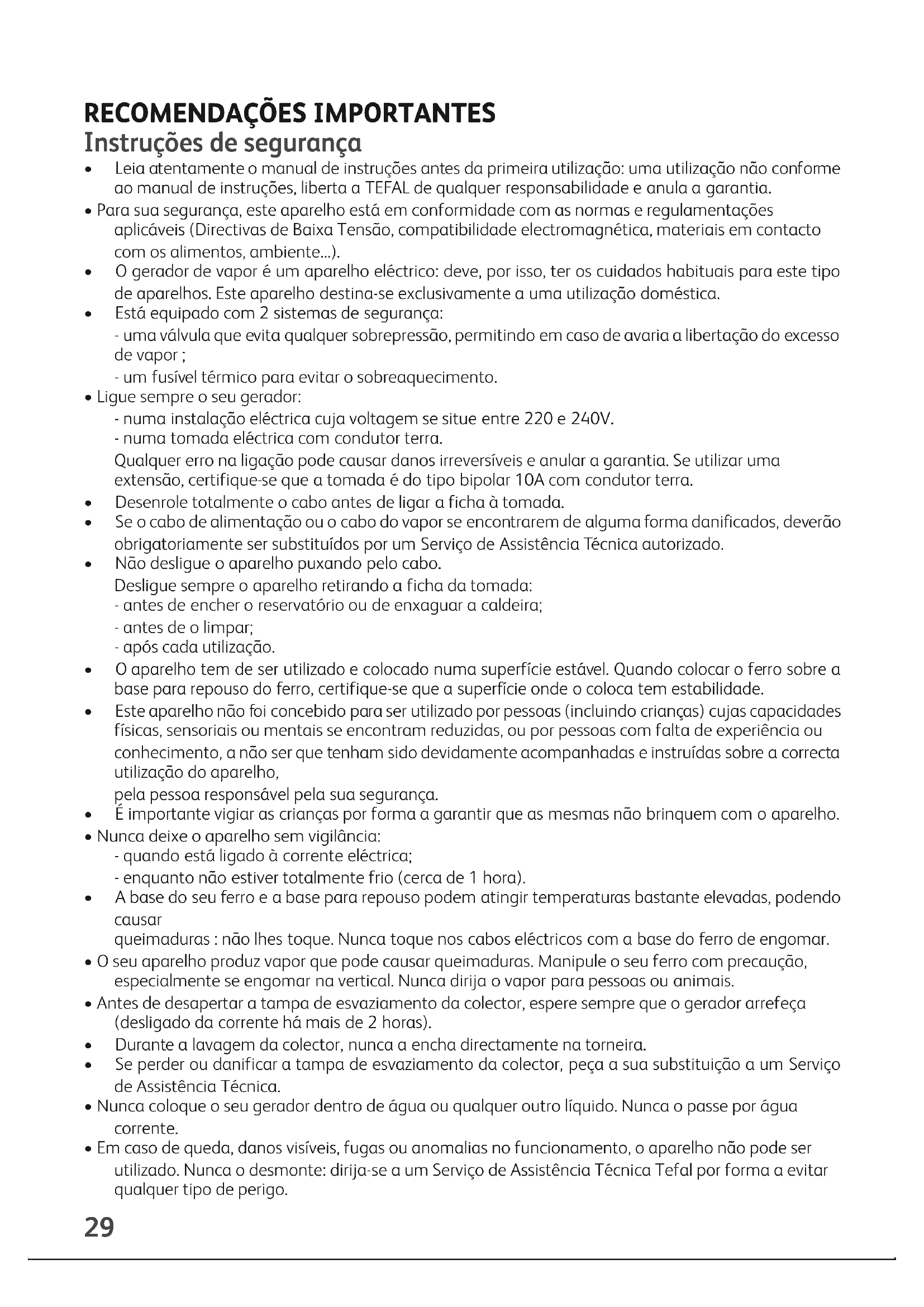

Instruções de segurança

• Leia atentamente o manual de instruções antes da primeira utilização: uma utilização não conforme ao manual de instruções, liberta a TEFAL de qualquer responsabilidade e anula a garantia.
• Para sua segurança, este aparelho está em conformidade com as normas e regulamentações aplicáveis (Directivas de Baixa Tensão, compatibilidade electromagnética, materiais em contacto com os alimentos, ambiente...).
• O gerador de vapor é um aparelho eléctrico: deve, por isso, ter os cuidados habituais para este tipo de aparelhos. Este aparelho destina-se exclusivamente a uma utilização doméstica.
• Está equipado com 2 sistemas de segurança:

- uma válvula que evita qualquer sobrepressão, permitindo em caso de avaria a libertação do excesso de vapor;

- um fusível térmico para evitar o sobreaquecimento.

• Ligue sempre o seu gerador:

- numa instalação eléctrica cuja voltagem se situe entre 220 e 240V.

- numa tomada eléctrica com condutor terra.

Qualquer erro na ligação pode causar danos irreversíveis e anular a garantia. Se utilizar uma extensão, certifique-se que a tomada é do tipo bipolar 10A com condutor terra.

• Desenrole totalmente o cabo antes de ligar a ficha à tomada.
• Se o cabo de alimentação ou o cabo do vapor se encontrarem de alguma forma danificados, deverão obrigatoriamente ser substituídos por um Serviço de Assistência Técnica autorizado.
• Não desligue o aparelho puxando pelo cabo.

Desligue sempre o aparelho retirando a ficha da tomada:

• antes de encher o reservatório ou de enxaguar a caldeira;
• antes de o limpar;

• após cada utilização.

• O aparelho tem de ser utilizado e colocado numa superfície estável. Quando colocar o ferro sobre a base para repouso do ferro, certifique-se que a superfície onde o coloca tem estabilidade.

• Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança.
• É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho.
• Nunca deixe o aparelho sem vigilância:

- quando está ligado à corrente eléctrica;

- enquanto não estiver totalmente frio (cerca de 1 hora).

- A base do seu ferro e a base para repouso podem atingir temperaturas bastante elevadas, podendo causar

queimaduras : não lhes toque. Nunca toque nos cabos eléctricos com a base do ferro de engomar.

• O seu aparelho produz vapor que pode causar queimaduras. Manipule o seu ferro com precaução, especialmente se engomar na vertical. Nunca dirija o vapor para pessoas ou animais.
• Antes de desapertar a tampa de esvaziamento da colector, espere sempre que o gerador arrefeça (desligado da corrente há mais de 2 horas).
• Durante a lavagem da colector, nunca a encha directamente na torneira.
• Se perder ou danificar a tampa de esvaziamento da colector, peça a sua substituição a um Serviço de Assistência Técnica.
• Nunca coloque o seu gerador dentro de água ou qualquer outro líquido. Nunca o passe por água corrente.
• Em caso de queda, danos visíveis, fugas ou anomalias no funcionamento, o aparelho não pode ser utilizado. Nunca o desmonte: dirija-se a um Serviço de Assistência Técnica Tefal por forma a evitar qualquer tipo de perigo.

Descrição

1. Comando de vapor
2. Botão de regulação de temperatura do ferro
3. Indicador luminoso do ferro
4. Base de repouso do ferro
5. Compartimento de arrumação do cabo eléctrico
6. Cabo eléctrico
7. Reservatório de 1,6 l

8. Caldeira

9. Cabo de vapor

10. Clip de arrumação do cabo de vapor
11. Colector de calcário
12. Painel de controlo

a. - Tecla "Restart"
b. - Indicador luminoso "vapor pronto"
c. - Indicador luminoso "reservatório vazio"
d. - Indicador luminoso "Anti-calc"

13.Lock-System

— Sistema de bloqueio do ferro na base de repouso – Lock System

- O gerador de vapor está equipado com um aro de bloqueio para facilitar o transporte e a arrumação :

• Bloqueio - fig.1
• Desbloqueio - fig.2

- Para transportar o gerador de vapor pela pega do ferro:

• Coloque o ferro na base de repouso do gerador de vapor e rebata o aro de bloqueio sobre o ferro até ouvir um "clic" de bloqueio - fig.1
• Segure no ferro pela pega para transportar o gerador de vapor - fig.3

Preparação

Que água utilizar?

• O seu aparelho foi concebido para funcionar com água da torneira. Contudo, em determinadas regiões junto ao mar, o teor em sal da água pode ser muito alto. Neste caso, utilize apenas água desmineralizada.
• Nunca utilize água que contenha aditivos (goma, perfume, substâncias aromáticas, amaciador, etc.) nem água de bateria ou de condensação (por exemplo, a água das máquinas de secar roupa, a água dos frigoríficos, a água dos climatizadores, a água da chuva). Estas águas contêm detritos orgânicos ou elementos minerais que se concentram sob o efeito do calor e provocam salpicos, manchas acastanhadas ou um envelhecimento prematuro do aparelho.

Se a água for muito calcária, misture 50% de água da torneira e 50% de água desmineralizada à venda no mercado.

Encha o reservatório

• Coloque o gerador de vapor num local estável e horizontal, resistente ao calor.
• Verifique se o aparelho está desligado e abra a tampa do reservatório.
• Utilize uma garrafa de água, encha-a com 1,6 l de água no máximo - fig.4 e encha o reservatório sem ultrapassar o nível "Max".

Coloque o gerador de vapor a funcionar

• Desenrole o cabo eléctrico na totalidade e retire o cabo de vapor do respectivo compartimento.
• Rebata o aro de bloqueio do ferro para a frente para desbloquear o clip de segurança.
• Ligue o gerador de vapor a uma tomada eléctrica de tipo “terra”.
• A caldeira aquece: o indicador luminoso verde situado no painel de controlo pisca - fig.16

Quando o indicador luminoso verde fica fixo (passados cerca de 2 minutos), o vapor está pronto - fig.17.

Durante a primeira utilização, pode verificar-se a emissão de fumo e de odor inofensivos. Este fenómeno sem consequências na utilização do aparelho desaparece rapidamente.

Utilização

Engomar com vapor

• Coloque o botão de regulação da temperatura do ferro no tipo de tecido a engomar (ver tabela abaixo).
• O indicador luminoso do ferro acende-se. Atenção: o aparelho está pronto quando o indicador luminoso do ferro se apaga e o indicador luminoso verde situado no painel de controlo fica fixo.
• Enquanto passa a ferro, o indicador luminoso situado no ferro e o indicador luminoso de vapor pronto acendem-se e apagam-se em função das necessidades de aquecimento, sem incidência na utilização.
• Para obter vapor, carregue no comando de vapor situado por baixo da pega do ferro - fig.5

O vapor deixa de sair quando soltar o comando.

- Após cerca de um minuto, e regularmente no decorrer da utilização, a bomba eléctrica com que o aparelho está equipado injecta água na caldeira. Este processo gera um ruído perfeitamente normal.

- Se utilizar goma, pulverize-a no avesso da superfície a engomar.

Nunca coloque o ferro sobre um descanso de ferro de metal, dado que existe o risco de danificação, mas sobre a placa de descanso do ferro da estrutura: esta está equipada com patins anti-derrapantes e foi concebida para resistir a temperaturas altas.

Regule a temperatura

REGULAÇÃO DA TEMPERATURA EM FUNÇÃO DO TIPO DE TECIDO A ENGOMAR
TIPO DE TECIDOS	REGULAÇÃO DO BOTÃO DE TEMPERATURA
Linho, algodão	• • •
Lã, viscose	• •
Sintéticos, seda(poliéster, acetato, acrílico, poliamida)	•

- Regulação do botão de temperatura do ferro:

Aquando da primeira utilização ou se não utilizar o vapor há já alguns minutos: carregue várias vezes de seguida no comando de vapor (fig.5) afastando o ferro da roupa. Isso permitirá eliminar a água fria do circuito de vapor.

• Comece pelos tecidos que são engomados a baixa temperatura e acabe com aqueles que suportam uma temperatura mais alta (●●● ou Max).
• Se engomar tecidos de fibras misturadas, regule a temperatura de passar a ferro com base na fibra mais frágil.
• Se engomar peças de roupa em lã, carregue no comando de vapor do ferro por impulsos - fig.5, sem pousar o ferro na peça de roupa. Por forma a evitar o lustro.

- Não carregue no comando de vapor.

Para tecidos que não o linha ou o algodão, mantenha o ferro a al- guns centímetros de distância para não queimar o tecido.

Engomar na vertical

• Regule o botão de temperatura do ferro para a posição máxima.
• Pendure a peça de roupa num cabide e estique ligeiramente o tecido com uma mão. Uma vez que o vapor produzido é muito quente, nunca elimine os vincos de uma peça de roupa na própria pessoa, mas sempre pendurada num cabide.
• Carregue no comando de vapor - fig.5 de forma intermitente efectuando um movimento de cima para baixo - fig.6

Encha o reservatório no decorrer da utilização

• Quando o indicador luminoso vermelho “reservatório vazio” se acénde - fig.18, deixa de haver vapor. O reservatório de água está vazio.
• Desligue o gerador de vapor e abra a tampa do reservatório.
• Utilize uma garrafa de água, encha-a com 1,6 l de água no máximo - fig.4 e encha o reservatório sem ultrapassar o nível “Max” do reservatório.
• Volte a ligar a central de vapor. Carregue na tecla "Restart" para iniciar um novo arranque - fig.19,

situada no painel de controlo, para continuar a engomar. Quando o indicador luminoso verde se mantém aceso, o vapor está pronto.

Manutenção e Limpeza Limpe o gerador de vapor

• Não utilize qualquer produto de manutenção ou de descalcificação para limpar a base ou o corpo.
• Nunca passe o ferro ou a sua estrutura sob água da torneira.
• Limpe regularmente a base com uma esponja não metálica.
• Limpe periodicamente as partes de plástico com a ajuda de um pano suave ligeiramente humedecido.

Antes de proceder à limpeza, certifique-se que o gerador se encontra desligado da corrente, que a base e o próprio ferro se encontram frios.

Proceda à descalcificação do seu gerador de vapor

Não introduza produtos anti-calcário (vinagre, detergentes anti-calcário industriais...) para des- calcificar a caldeira por forma a não danificá-la. Antes deproceder ao es- vaziamento da central de vapor, é obrigatório deixá-la arrefecer durante mais de 2 horas, para evitar qualquer risco de queimadura.

Para prolongar a duração útil do seu gerador de vapor e evitar os resíduos de calcário, o seu gerador está equipado com um colector de calcário integrado. Este colector, colocado na cuba, recupera automaticamente o calcário que se forma no seu interior.

- Uma luz piloto laranja "anti-calc" piscanopainel decontroloparaindicarque é necessário enxaguar o colector - fig.9

⚠️ Atenção, esta operação só deve ser efectuada enquanto o gerador de vapor não estiver ligado há pelo menos duas horas e estiver totalmente frio. Para efectuar esta operação, o gerador de vapor deve estar situado na proximidade de lava-loiça, dada a possibilidade de saída de água da cuba aquando da sua abertura.

• Uma vez o gerador de vapor totalmente arrefecido, retire a tampa do colector de calcário - fig.10.
• Desenrosque totalmente o colector e retire-o da caixa. O colector contém o calcário acumulado na cuba - fig.11 et fig.12.
• Para limpar devidamente o colector, basta enxaguá-lo com água corrente por forma a eliminar o calcário que contém - fig.13.
• Volte a colocar o colector no respectivo compartimento enroscando-o na totalidade de modo a assegurar a estanquicidade - fig.14.
• Volte a colocar a tampa do colector de calcário - fig.15.

Aquando da próxima utilização, prima o botão “reset” situado no painel de controlo para desligar o indicador laranja “anti-calc”.

Arrume o gerador de vapor

• Coloque o ferro na base de repouso do gerador de vapor.
• Rebata o aro de bloqueio sobre o ferro até ao "dic" de bloqueio; o ferro ficará, assim, bloqueado em total segurança sobre a sua estrutura.
• Arrume o cabo eléctrico no respectivo compartimento - fig.7.
• Arrume o cabo de vapor no clip do cabo - fig.8.
• Deixe o gerador de vapor arrefecer antes de o arrumar caso tenha de o guardar num armário ou num espaço estreito.
• Pode arrumar o gerador de vapor em total segurança.

Um problema com o gerador de vapor?

Problemas Causas possíveis Soluções
O geradordevapornão liga ou o indicador luminoso do ferro não está aceso.	O aparelho não está ligado à corrente.

Problemas Causas possíveis Soluções
A água sai pelos orifícios da base do ferro.	O termóstato está desregulado: a temperatura está sempre demasiado baixa.	Contacte um Serviço de Assistência Técnica Autorizado.
	Está a utilizar vapor quando o ferro não está suficientemente quente.	Verifique a regulação do termóstato. Aguarde até que o indicador luminoso do ferro se apague antes de accionar o comando de vapor.
	A água condensou-se nos tubos porque está a utilizar o vapor pela primeira vez ou não o utilizava há já algum tempo.	Carregue no comando de vapor fora da tábua de engomar, até que o ferro produza vapor.
Aparecem vestígios de água na roupa.	A cobertura da tábua está saturada de água porque não está adaptada à potência de um gerador de vapor.	Certifique-se que dispõe de uma tábua adaptada (placa em grelha que evita a condensação).
Saem derramamentos brancos dos orifícios da base doferro.	A caldeira rejeita calcário porque não é regularmente enxaguada.	Enxagúe a caldeira (ver § “Enxagúe a caldeira”).
Saem derramamentos castanhos dos orifícios da base do ferro e mancham a roupa.	Está a utilizar produtos químicos descalcificantes ou aditivos na água de passar a ferro.	Nunca adicione qualquer produto no reservatório (ver § que água utilizar). Contacte um Centro de Assistência Autorizado.
A base do ferro está suja ou acastanhada e pode manchar a roupa.	Está a utilizar uma temperatura demasiado alta.	Consulte os nossos conselhos relativos à regulação das temperaturas.
	A roupa não foi suficientemente enxaguada ou engomou uma nova peça antes de a lavar.	Certifique-se que a roupa está suficientemente enxaguada para eliminar os eventuais restos de sdetergente ou produtos químicos nas novas peças de roupa.
	Está a utilizar goma.	Pulverize sempre goma no avesso da superfície a engomar.
Há pouco vapor ou não há vapor.	O reservatório está vazio (indicador luminoso vermelho aceso).	Encha o reservatório e carregue na tecla "Restart" até o indicador luminoso se apagar.
	A temperatura da base está regulada para o máximo.	O gerador de vapor funciona normalmente mas o vapor, muito quente, é seco e, logo, menos visível.
Sai vapor à volta da tampa.	A tampa está mal fechada. Volte a fechar a tampa.
	A junta da tampa está danificada.	Contacte um Serviço de Assistência Técnica Autorizado.
	O aparelho está defeituoso.	Não utilize mais o gerador de vapor e contacte um Centro de Assistência Autorizado.
O indicador luminoso vermelho “reservatório de água vazio” está aceso.	Não carregou na tecla “Restart” para um novo arranque.	Carregue na tecla “Restart” para um novo arranque situada no painel de controlo até o indicador luminoso se apagar.
Saivapor ou água pelaparte de baixo do aparelho.	O aparelho está defeituoso.	Não utilize o gerador de vapor e contacte um Serviço de Assistência Técnica Autorizado.
O indicador luminoso “anti calc” está aceso.	Não carregou no botão “restart” - novo arranque.	Carregue no botão “restart” - novo arranque situado no painel de comandos.

Se não for possível determinar a causa de uma avaria, dirija-se a um Serviço de Assistência Técnica autorizado.

Protecção do meio ambiente em primeiro lugar!

i O seu aparelho contém materiais que podem ser recuperados ou reciclados.
Entregue-o num ponto de recolha para possibilitar o seu tratamento.
