BEDIENUNGSANLEITUNG Express Compact AntiCalc GV7095 TEFAL

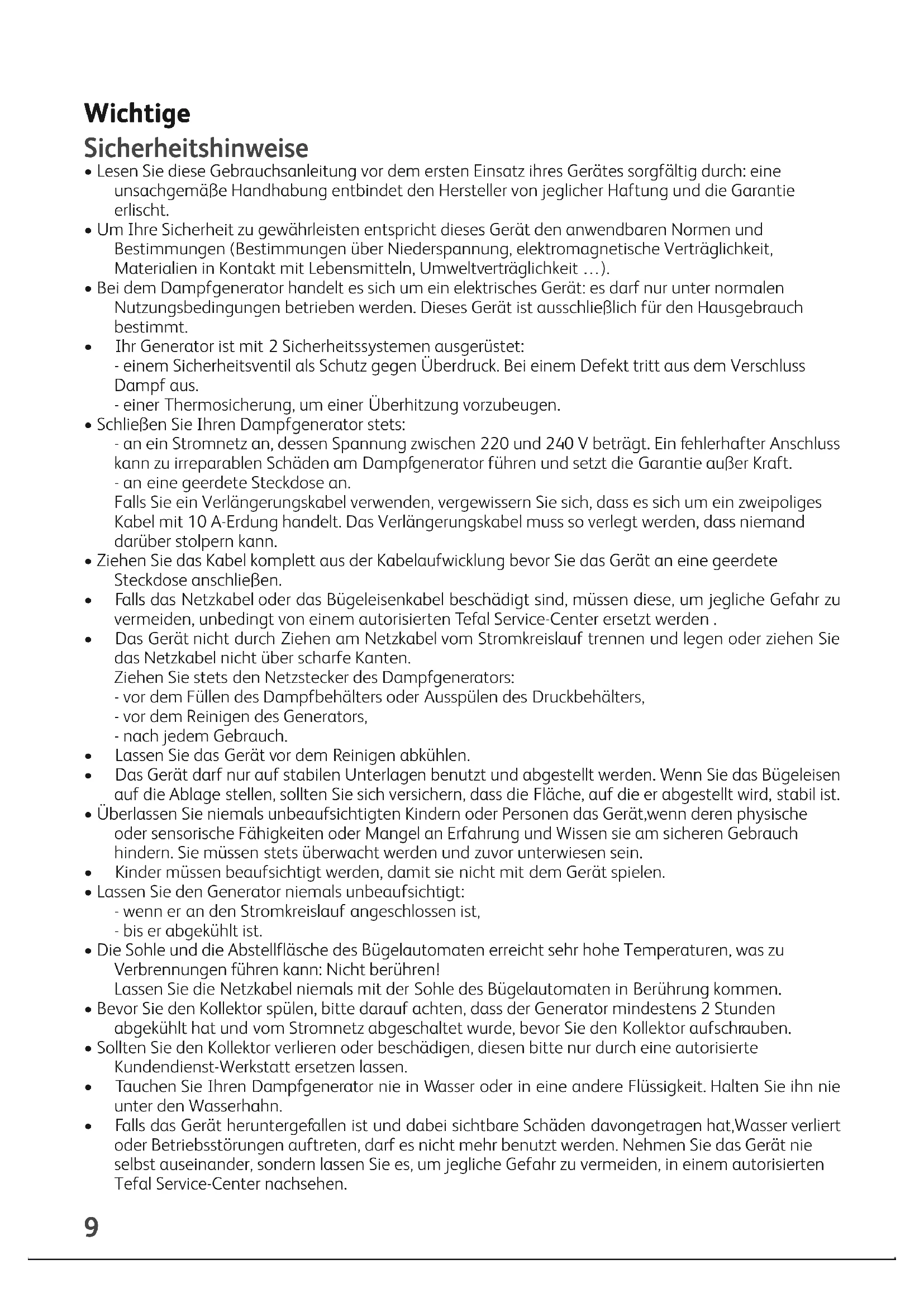

• Lesen Sie diese Gebrauchsanleitung vor dem ersten Einsatz ihres Gerätes sorgfältig durch: eine unsachgemäße Handhabung entbindet den Hersteller von jeglicher Haftung und die Garantie erlischt.

• Um Ihre Sicherheit zu gewährleisten entspricht dieses Gerät den anwendbaren Normen und Bestimmungen (Bestimmungen über Niederspannung, elektromagnetische Verträglichkeit, Materialien in Kontakt mit Lebensmitteln, Umweltverträglichkeit …).

• Bei dem Dampfgenerator handelt es sich um ein elektrisches Gerät: es darf nur unter normalen Nutzungsbedingungen betrieben werden. Dieses Gerät ist ausschließlich für den Hausgebrauch bestimmt.

• Ihr Generator ist mit 2 Sicherheitssystemen ausgerüstet: - einem Sicherheitsventil als Schutz gegen Überdruck. Bei einem Defekt tritt aus dem Verschluss Dampf aus. - einer Thermosicherung, um einer Überhitzung vorzubeugen.

• Schließen Sie Ihren Dampfgenerator stets: - an ein Stromnetz an, dessen Spannung zwischen 220 und 240 V beträgt. Ein fehlerhafter Anschluss kann zu irreparablen Schäden am Dampfgenerator führen und setzt die Garantie außer Kraft. - an eine geerdete Steckdose an. Falls Sie ein Verlängerungskabel verwenden, vergewissern Sie sich, dass es sich um ein zweipoliges Kabel mit 10 A-Erdung handelt. Das Verlängerungskabel muss so verlegt werden, dass niemand darüber stolpern kann.

• Ziehen Sie das Kabel komplett aus der Kabelaufwicklung bevor Sie das Gerät an eine geerdete Steckdose anschließen.

• Falls das Netzkabel oder das Bügeleisenkabel beschädigt sind, müssen diese, um jegliche Gefahr zu vermeiden, unbedingt von einem autorisierten Tefal Service-Center ersetzt werden .

• Das Gerät nicht durch Ziehen am Netzkabel vom Stromkreislauf trennen und legen oder ziehen Sie das Netzkabel nicht über scharfe Kanten. Ziehen Sie stets den Netzstecker des Dampfgenerators: - vor dem Füllen des Dampfbehälters oder Ausspülen des Druckbehälters, - vor dem Reinigen des Generators, - nach jedem Gebrauch.

• Lassen Sie das Gerät vor dem Reinigen abkühlen.

• Das Gerät darf nur auf stabilen Unterlagen benutzt und abgestellt werden. Wenn Sie das Bügeleisen auf die Ablage stellen, sollten Sie sich versichern, dass die Fläche, auf die er abgestellt wird, stabil ist.

• Überlassen Sie niemals unbeaufsichtigten Kindern oder Personen das Gerät,wenn deren physische oder sensorische Fähigkeiten oder Mangel an Erfahrung und Wissen sie am sicheren Gebrauch hindern. Sie müssen stets überwacht werden und zuvor unterwiesen sein.

• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

• Lassen Sie den Generator niemals unbeaufsichtigt: - wenn er an den Stromkreislauf angeschlossen ist, - bis er abgekühlt ist.

• Die Sohle und die Abstellfläsche des Bügelautomaten erreicht sehr hohe Temperaturen, was zu Verbrennungen führen kann: Nicht berühren! Lassen Sie die Netzkabel niemals mit der Sohle des Bügelautomaten in Berührung kommen.

• Bevor Sie den Kollektor spülen, bitte darauf achten, dass der Generator mindestens 2 Stunden abgekühlt hat und vom Stromnetz abgeschaltet wurde, bevor Sie den Kollektor aufschrauben.

• Sollten Sie den Kollektor verlieren oder beschädigen, diesen bitte nur durch eine autorisierte Kundendienst-Werkstatt ersetzen lassen.

• Tauchen Sie Ihren Dampfgenerator nie in Wasser oder in eine andere Flüssigkeit. Halten Sie ihn nie unter den Wasserhahn.

• Falls das Gerät heruntergefallen ist und dabei sichtbare Schäden davongetragen hat,Wasser verliert oder Betriebsstörungen auftreten, darf es nicht mehr benutzt werden. Nehmen Sie das Gerät nie selbst auseinander, sondern lassen Sie es, um jegliche Gefahr zu vermeiden, in einem autorisierten Tefal Service-Center nachsehen. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 910

2. Temperaturwahlschalter für das Bügeleisen

3. Temperaturkontrollleuchte des Bügeleisens

8. Boiler zur Dampferzeugung (im Inneren des

10. Clip zur Aufbewahrung der Dampfkabel

a - Wiedereinschalttaste “RESTART” b - “Dampfgenerator betriebsbereit” Kontrollleuchte c - "Wasserbehälter leer" Kontrollleuchte d - „Anti-Kalk“ Kontrollleuchte

13. Haltebügelzum Fixieren desBügeleisens auf

dem Dampfgenerator Falls Ihr Leitungswasser sehr kalkhaltig sein sollte, mischen Sie es zur Hälfte mit destilier- tem Wasser. System zum Fixieren des Bügeleisens auf dem Dampfgenerator - “Lock - System”

• Ihr Dampfgenerator ist mit einem Verriegelungsbügel für das Eisen auf dem Gehäuse ausgestattet, um den Transport und das Abstellen zu erleichtern: - Verriegelung - Abb.1. - Entriegelung - Abb.2.

• Transport Ihres Dampfgenerators am Griff des Bügelautomaten: - stellen Sie das Bügeleisen auf die Bügeleisenablage des Dampfgenerators, und klappen Sie den Haltebügel über das Bügeleisen. Die Verriegelung muss hörbar einrasten - Abb.1. - nehmen Sie das Bügeleisen am Griff hoch und transportieren Sie den Dampfgenerator auf diese Weise - Abb.3. Vorbereitung Welches Wasser verwenden ?

• Ihr Gerät ermöglicht die Benutzung von Leitungswasser.

Benutzen Sie nie die nachstehend aufgeführten Wasser. Sie enthalten organische Substanzen oder Mineralstoffe, die zum stoßartigen Herausspritzen des Wassers, braunem Ausfluss und vorzeitiger Alterung Ihres Geräts führen können: reines destilliertes Wasser aus dem Handel, Wasser aus dem Wäschetrockner, parfümiertes Wasser, entkalktes Wasser, Kühlschrankwasser, Batteriewasser, Klimaanlagenwasser, destilliertes Wasser, Regenwasser, abgekochtes Wasser, gefiltertes Wasser, in Flaschen abgefülltes Wasser… Befüllen des Wasserbehälters

• Stellen Sie den Dampfgenerator auf eine stabile, waagerechte Fläche, die hitzeunempfindlich ist.

• VergewissernSiesich, dass IhrGerätausgestecktist undmachenSiedie Klappe desWasserbehältersauf.

• Füllen Sie den Behälter mit Wasser - Abb.4. Dabei nicht die “MAX” Anzeige überschreiten. Inbetriebnahme Ihres Dampfgenerators

• Wickeln Sie das Netzkabel sowie das Dampfkabel vollständig ab.

• Klappen Sie den Feststellbügel des Bügeleisens nach vorne, um die Sperre zu entriegeln.

• Schliessen Sie das Gerät an eine geerdete Steckdose an.

• Der Boiler heizt sich auf: die grüne Kontrollleuchte (befindet sich vorne auf dem Bedienungsfeld) blinkt nach dem Einschalten - Abb.16. Sobald das grüne Licht konstant aufleuchtet, ist Ihr Gerät zum Dampfbügeln bereit (nach ca. zwei Minuten) - Abb.17. Benutzung Dampfbügeln

• Stellen Sie den Temperaturregler am Bügeleisen auf die Temperatur des zu bügelnden Stoffes ein (siehe untenstehende Tabelle).

Die Kontrollleuchte des Bügeleisens leuchtet auf. Achtung! Der Dampfgenerator ist bügelbereit, wenn die Leuchte des Beschreibung

Bei der ersten Benutzung kann es zu einer unschädli- chen Rauch- und Geruchsbil- dung kommen. Dies hat keinerlei Folgen für die Be- nutzung des Geräts und hört schnell wieder auf. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 1011 Bügeleisens erlischtunddiegrüneKontrollleuchte “Dampfgenerator betriebsbereit” konstant leuchtet.

• Während des Bügelns schaltet sich die Kontrollleuchte am Bügeleisen entsprechend der eingestellten Temperatur ein und aus.

• Zur Dampfproduktion drücken Sie die unter dem Bügeleisengriff befindliche Dampftaste - Abb.5. Die Dampfproduktion wird durch Loslassen der Taste unterbrochen.

• Bei regelmäßiger Benutzung pumpt die elektrische Pumpe Ihres Dampfgenerators nach ca.einer MinuteWasser in denWasserbehälter.Bei diesem Vorgang ist ein Geräusch zu hören, das durchaus normal ist.

Sollten Sie Sprühstärke verwenden, so bringen Sie diese nur auf der nicht zu bügelnden Seite der Textilie auf. Temperatur einstellen

• Einstellen des Temperaturschalters: - Bügeln Sie zuerst die Stoffe, die eine niedrige Temperatur erfordern (•) und zum Schluss diejenigen, die eine hohe Temperatur benötigen (••• oder Max). - Wenn Sie Mischgewebebügeln, stellenSiedie Bügeltemperatur auf die empfindlichste Faser ein.

Wenn Sie Wollgewebe bügeln, betätigen Sie die Dampftaste nur stoßweise, und bügeln Sie mit dem Bügelautomaten nicht direkt auf demKleidungsstück- Abb.5. Sowerden Glanzstellenvermieden. Trockenbügeln

• Nicht die Dampftaste unter dem Griff des Dampfgenerators betätigen. Vertikales Aufdämpfen

StellenSie den Temperaturregler des Bügeleisens auf Maximalposition.

• Hängen Sie das Kleidungsstück auf einen Bügel, und straffen Sie es mit der Hand. Da der austretende Dampf sehr heiß ist, dürfen Sie ein Kleidungsstück niemals an einer Person, sondern nur auf einem Bügel hängend, glätten.

• Halten Sie das Bügeleisen senkrecht, leicht nach vorne geneigt, drücken Siemehrmalsauf die Dampftaste (unter dem Griff desBügelautomaten) - Abb.5. und führen Sie eine Auf- und Abwärtsbewegung aus - Abb.6. Befüllen des Behälters während der Benutzung

• Wenn die rote Kontrollleuchte “Wasserbehälter leer” aufleuchtet, haben Sie keinen Dampf mehr - Abb.18.

• Ziehen Sie den Stecker aus der Steckdose.

• Stecken Sie die Dampfzentrale aus und machen Sie die Klappe des Wasserbehälters auf.

• Füllen Sie den Behälter mit Wasser - Abb.4. Dabei nicht die “MAX” Anzeige überschreiten.

• Schalten Sie den Generator wieder ein. Drücken Sie die “Restart” Taste. - Abb.19. Wenn die grüne Kontrollleuchte aufhört zu blinken, ist der Dampfgenerator wieder einsatzbereit. Bei der ersten Benutzung oder, wenn Sie die Dampftaste einige Minuten nicht benutzt haben, betätigen Sie mehrmals hintereinander die Dampf- taste fern von der Bügelwäsche. Da- durch lässt sich das kalte Wasser aus dem Dampfkreislauf entfernen. Tipp: Außer bei Leinen und Baumwolle ist immer darauf zu achten, dass die Sohle beim Glätten einige Zentimeter vom Stoff weg gehalten wird, um ihn nicht zu versengen. STELLENSIE DEN TEMPERATURSCHALTER DES BÜGELEISENS AUF DIEZU BÜGELNDE GEWEBEART EIN

GEWEBEART EINSTELLUNG DES TEMPERATURSCHALTERS

Stellen Sie den Dampfgenera- tor nicht auf eine metallische Ablage, da die Sohle beschä- digt werden könnte, sondern auf die Ablage des Gehäuses: Sie ist mit Antigleitschienen ausgestattet und wurde so konzipiert, dass sie hohen Tem- peraturen standhält. Vergewissern Sie sich vor dem Reinigen Ihres Dampfgenera- tors, dass das Netzkabel ge- zogen und das Gerät abgekühlt ist. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 11Instandhaltung und Reinigung Reinigung Ihres Dampfgenerators

• Verwenden Sie weder ein Reinigungsmittel noch einen Entkalker für die Sohle oder den Boiler.

• Halten Sie den Bügelautomaten bzw. das Gehäuse nie unter fließendes Wasser.

• Entleeren Sie den Wasserbehälter und spülen Sie ihn aus.

• Reinigen Sie die Sohle regelmäßig mit einem feuchten, nichtmetallischen Schwamm.

• Reinigen Sie die Kunststoffteile des Geräts von Zeit zu Zeit mit einem weichen, angefeuchteten Tuch. Einfaches Entkalken Ihres Generators: Umdie Lebensdauer Ihres Dampfgenerators zu verlängernund Kalkabsonderun- gen zu vermeiden, ist Ihr Dampfgenerator mit einem integrierten Kalk-Kollektor ausgestattet. Dieser Kalk-Kollektor befindet sichimBoilerundnimmtden dort en- tstehenden Kalk auf. Das Funktionsprinzip:

• Wenndie orangefarbene "Anti-Kalk"Kontrollleuchte aufderBedienflächezublin- ken beginnt, bedeutet das, dass der Kalk-Kollektor ausgespült werden muss - Abb.

Achtung, diese Maßnahme darf nur vorgenommen werden, wenn den Dampfgeneratorseit mindestens zwei Stunden ausgesteckt und völlig ab- gekühltist.Zur Durchführungdieser Maßnahmemussder Dampfgeneratorin derNäheeinesSpülbeckensaufgestelltwerden,dabeimÖffnendesGerätsWas- seraus dem Behälteraustreten kann.

• Nehmen Sie, sobald der Dampfgenerator vollkommen abgekühlt ist, die Ab- deckung des Kalk-Kollektor ab - Abb.

• Schrauben Sie den Kalk-Kollektor völligabund nehmenSie ihn aus dem Boiler heraus. Er enthält denimBoi- ler angefallenen Kalk - Abb. 11 et Abb.

• Zurgründlichen ReinigungdesKalk-Kollektors muss dieser lediglich unterfließendemWasser ausgespültwer- den, um denin ihm angesammelten Kalk zu entfernen - Abb.

• Setzen Sie den Kalk-Kollektorwieder in den Boilerein und schrauben Sieihn gutfest, um seine Dichtigkeit zu garantieren - Abb.

• Setzen Sie die Abdeckung des Kalk-Kollektors wiederein - fig.15. Drücken Sie bei der nächsten Benutzung die unter dem Bedienfeld befindliche „Reset” Taste, um die orangefarbene "Anti-Kalk" Kontrollleuchte auszuschalten. Aufbewahrung Ihres Dampfgenerators

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

• Klappen Sie den Feststellbügel über das Bügeleisen und lassen Sie ihn einrasten; auf diese Weise wird Ihr Bügeleisen sicher in seinem Fach blockiert.

• Verstauen Sie den Netzstecker im Kabelstaufach - Abb.7.

Wickeln SiedasDampfkabelumdenGeneratorund steckenSiees inden seitlichenVerstauraum- Abb.8.

• LassenSiedenDampfgeneratorabkühlen, wenn Sieihnin einem Wandschrank oderaufengem Raum wegstellen. Ein Problem mit Ihrem Dampfgenerator Benutzen Sie keine Entkal- kungsmittel (Essig, indus- trielle Entkalker…), um das Gerät zu entkalken, da diese Mittel das Gerät be- schädigen könnten. Vor dem Entleeren Ihres Dampfgenerators muss dieser unbedingt mindes- tens zwei Stunden lang abkühlen, um jedes Ver- brennungsrisiko auszu- schließen. PROBLEM Mögliche Ursachen Ratschläge Die Kontrollleuchten des Generators leuchten nicht auf. Das Gerät ist nicht angeschaltet. Prüfen Sie, ob das Gerät korrekt an den Strom- kreislauf angeschlossen ist. Aus den Öffnungen in der Sohle fließt Wasser. Das Wasser kondensiert in der Leitung, da Sie zum ersten Mal mit Dampf bü- geln oder die Dampffunktion seit einiger Zeit nicht mehr benutzt wurde. Betätigen Sie die Dampftaste fern von Ihrer Bü- gelwäsche bis Dampf heraustritt.

1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 12Nehmen Sie Ihren Dampfgenerator niemals selbst auseinander. Bringen Sie ihn immer zu einer autorisierten Servicestelle. Denken Sie an den Schutz Ihrer Umwelt !

Ihr Gerät enthält wertvolle Rohstoffe, die wieder verwertet werden können. ! Entsorgen Sie Ihr Gerät deshalb umweltgerecht bei einer Sammelstelle Ihrer Stadt oder Gemeinde. PROBLEM Mögliche Ursachen Ratschläge Aus denÖffnungen inder Sohle fließt Wasser. Sie habendie Dampftastebetätigt, bevordasBügeleisenheiß war. Senken Sie die Dampfmenge, wenn Sie bei niedriger Temperatur bügeln. Betätigen Sie die Dampftaste erst, nachdem sich die Kontrollleuchte des Bügelautomaten ausgeschaltet hat. Ihr Thermostat ist verstellt:Die Temperaturistzuniedrig. Wenden Sie sichan einezugelassene Kundendienststelle. Wasserstreifenerscheinen auf derWäsche. Ihr Bügeltisch istmitWasser durchtränkt, weil IhrBügeltisch nicht füreinen Generatorgeeignet ist. ÜberprüfenSie, obIhr Bügeltisch geeignet ist (rostschutzsicherer Bügeltisch, der Kondensation verhindert). Weißoderbräunlich gefärbtesWasserläuftaus denDampflöchern. In Ihrem Boiler lagert sichKalk ab, weil er nicht regelmäßig gereinigt wird. SpülenSieden Boiler. Aus denÖffnungen inder Sohle fließt einebräunliche Flüssigkeit, dieFlecken auf der Wäsche hinterläßt. Sie verwendenchemische Entkalkungsmitteloder Zusatzstoffe im Bügelwasser. GebenSiekein derartiges Produkt inden Wasserbehälter(sieheSeite 10: Welches Wasserverwenden?).Wenden Sie sichan einezugelasseneKundendienststelle. Die Sohle des Bügelautomatenist verschmutztoder braun:Sie kann Fleckenauf der Wäsche hinterlassen. Sie bügeln mit zu hoher Temperatur. BeachtenSieunsereHinweisezur Bügeltemperatur. Ihre Wäsche wurdenicht ausreichend gespült oder Sie haben einneues Kleidungsstückgebügelt, ohne es vorherzu waschen. VergewissernSie sich, dassIhre Wäsche ausreichend gespült wurde, so dass auch Seifenreste oder chemischeProduktreste entferntwurden. Sie benutzen Stärke. SprühenSie die Stärkenur aufdie Rückseite der zubügelndenFläche. Eskommtkein odernur wenigDampf. Der Wasserbehälteristleer, dierote Kontrollleuchte leuchtet auf. Drücken Sie zum Neustart die „Restart“ Taste auf dem Bedienfeld, bis das Anzeigelämpchen ausgeht. Die TemperaturderBügelsohleist auf die maximaleHeizstufe eingestellt. Der Generatorarbeitet, aberder Dampf ist sehrheißund trocken. Der Dampf ist daher kaum sichtbar. Die rote “Wasserbehälter leer” Kontrollleuchte leuchtet auf. Sie habennicht die“Restart”Taste gedrückt. Füllen Sie den Wasserbehälter auf und drücken Sie die „Restart“ Taste, bis das Anzeigelämpchen ausgeht. Aus demVerschlussdes Druckbehältersströmt Dampf aus. Der Verschluss ist nichtrichtig festgeschraubt. SchraubenSie den Verschlussfest. Die DichtungdesVerschlussesist beschädigt. Treten Siemit einemanerkannten Kundendienstzentrumin Kontakt und bestellenSie eineErsatzdichtung. Unten amGerät strömt Dampf oderWasser aus. Das Gerät istdefekt. Verwenden SiedenGenerator nichtmehr und wendenSie sichan einezugelassene Kundendienststelle. Das „Anti-Kalk“ Kontrollleuchte leuchtet auf. Sie haben die „Restart“ Taste zum erneuten Betrieb nicht gedrückt. Drücken Sie die „Restart“ Taste auf dem Bedienfeld, um das Gerät erneut in Betrieb zu setzen.
