MANUAL DE USUARIO Express Compact AntiCalc GV7095 TEFAL

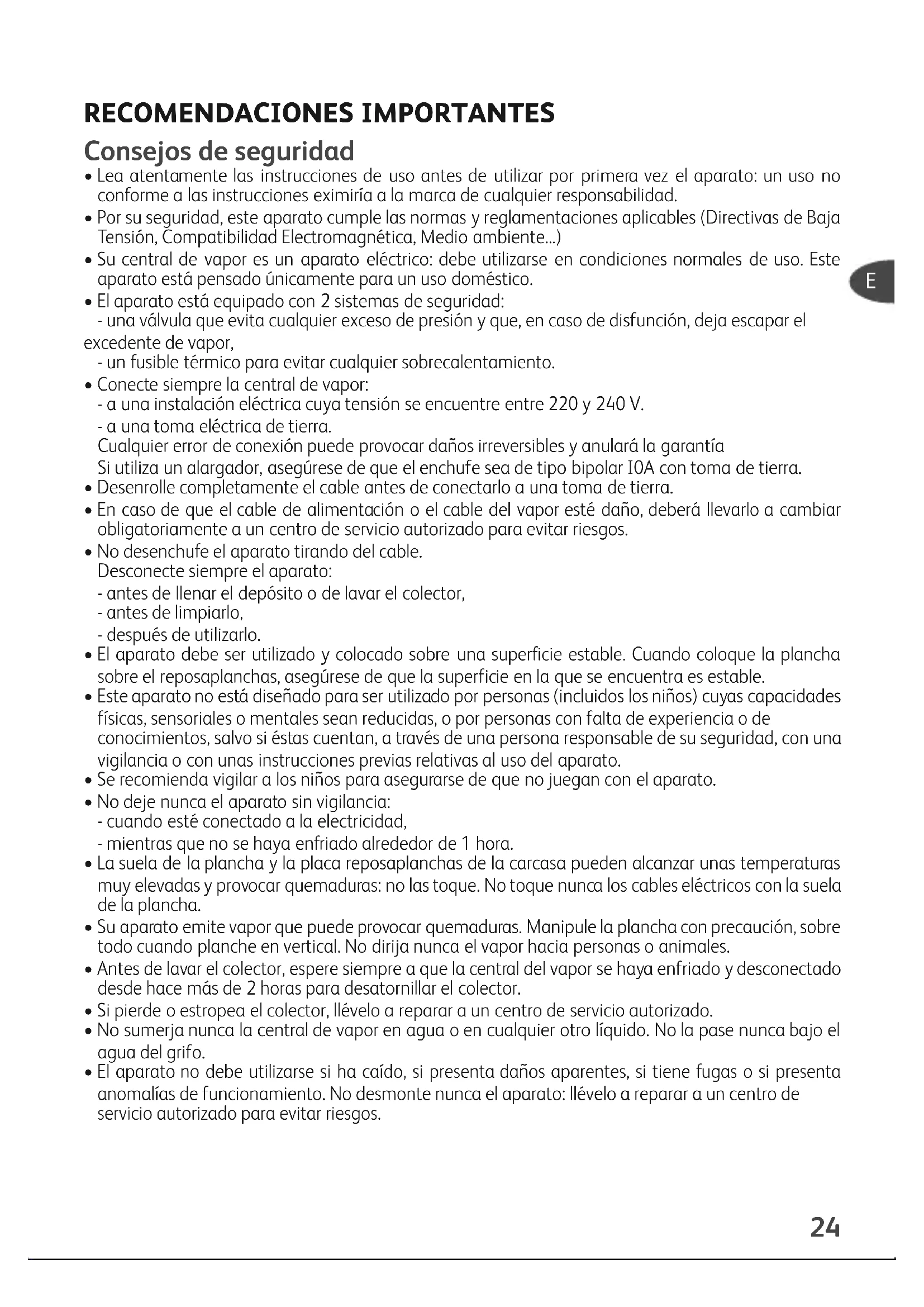

• Lea atentamente las instrucciones de uso antes de utilizar por primera vez el aparato: un uso no conforme a las instrucciones eximiría a la marca de cualquier responsabilidad.

• Por su seguridad, este aparato cumple las normas y reglamentaciones aplicables (Directivas de Baja Tensión, Compatibilidad Electromagnética, Medio ambiente...)

• Su central de vapor es un aparato eléctrico: debe utilizarse en condiciones normales de uso. Este aparato está pensado únicamente para un uso doméstico.

• El aparato está equipado con 2 sistemas de seguridad: - una válvula que evita cualquier exceso de presión y que, en caso de disfunción, deja escapar el excedente de vapor, - un fusible térmico para evitar cualquier sobrecalentamiento.

• Conecte siempre la central de vapor: - a una instalación eléctrica cuya tensión se encuentre entre 220 y 240 V. - a una toma eléctrica de tierra. Cualquier error de conexión puede provocar daños irreversibles y anulará la garantía Si utiliza un alargador, asegúrese de que el enchufe sea de tipo bipolar I0A con toma de tierra.

• Desenrolle completamente el cable antes de conectarlo a una toma de tierra.

• En caso de que el cable de alimentación o el cable del vapor esté daño, deberá llevarlo a cambiar obligatoriamente a un centro de servicio autorizado para evitar riesgos.

• No desenchufe el aparato tirando del cable. Desconecte siempre el aparato: - antes de llenar el depósito o de lavar el colector, - antes de limpiarlo, - después de utilizarlo.

• El aparato debe ser utilizado y colocado sobre una superficie estable. Cuando coloque la plancha sobre el reposaplanchas, asegúrese de que la superficie en la que se encuentra es estable.

• Este aparato no está diseñado para ser utilizado por personas (incluidos los niños) cuyas capacidades físicas, sensoriales o mentales sean reducidas, o por personas con falta de experiencia o de conocimientos, salvo si éstas cuentan, a través de una persona responsable de su seguridad, con una vigilancia o con unas instrucciones previas relativas al uso del aparato.

• Se recomienda vigilar a los niños para asegurarse de que no juegan con el aparato.

• No deje nunca el aparato sin vigilancia: - cuando esté conectado a la electricidad, - mientras que no se haya enfriado alrededor de 1 hora.

• La suela de la plancha y la placa reposaplanchas de la carcasa pueden alcanzar unas temperaturas muy elevadas y provocar quemaduras: no las toque. No toque nunca los cables eléctricos con la suela de la plancha.

• Su aparato emite vapor que puede provocar quemaduras. Manipule la plancha con precaución, sobre todo cuando planche en vertical. No dirija nunca el vapor hacia personas o animales.

• Antes de lavar el colector, espere siempre a que la central del vapor se haya enfriado y desconectado desde hace más de 2 horas para desatornillar el colector.

• Si pierde o estropea el colector, llévelo a reparar a un centro de servicio autorizado.

• No sumerja nunca la central de vapor en agua o en cualquier otro líquido. No la pase nunca bajo el agua del grifo.

• El aparato no debe utilizarse si ha caído, si presenta daños aparentes, si tiene fugas o si presenta anomalías de funcionamiento. No desmonte nunca el aparato: llévelo a reparar a un centro de servicio autorizado para evitar riesgos.

• Su central de vapor está equipada con un arco de sujeción de la plancha a la caja con bloqueo para facilitar el transporte y el almacenamiento : - Bloqueo - fig.1 - Desbloqueo - fig.2

• Para transportar su central de vapor por el asa: - Coloque la plancha sobre la placa reposaplanchas de la central de vapor y abata el arco de sujeción sobre la plancha hasta que se active el bloqueo (que identificará al oír un “clic”) - fig.1. - Agarre la plancha por el asa para transportar su central de vapor - fig.3. Preparación ¿Qué agua se debe utilizar?

• El aparato está diseñado para funcionar con el agua del grifo. No obstante, en algunas regiones de la costa, el porcentaje de sal en el agua es elevado. En este caso, utilice exclusivamente agua desmineralizada.

• No utilice nunca agua que contenga aditivos (almidón, perfume, sustancias aromáticas, suavizante, etc.), ni agua de la batería o de condensación (por ejemplo agua de los tendederos, agua de los frigoríficos, agua de los climatizadores, agua de lluvia), ya que éstas contienen residuos orgánicos o elementos minerales que se concentran bajo el efecto del calor y provocan derrames, machas marrones o un envejecimiento prematuro del aparato. Llene el depósito

• Coloque la central de vapor en un lugar estable y horizontal que no sea sensible al calor.

• Asegúrese de que el aparato está desconectado y abra la pestaña del depósito.

• Utilice una jarra de agua, llénela con 1,6 l de agua máximo - fig.4 y añádala al depósito procurando no superar el nivel de “Max”. Ponga la central de vapor en marcha

• Desenrolle completamente el cable eléctrico y saque el cable de vapor de su compartimento.

• Abata el arco de sujeción de la plancha hacia adelante para desbloquear el punto de seguridad.

• Conecte la central de vapor a una toma eléctrica de tierra.

• La caldera está calentándose: el piloto verde situado en el panel de control empezará a parpadear - fig.16. Cuando el piloto verde deje de parpadear (tras aprox. 2 minutos), el vapor estará listo - fig.17. Uso Planchar con vapor

• Sitúe el botón de ajuste de la temperatura de la plancha en el tipo de tejido que va a planchar (véase el siguiente cuadro). La primera vez que uti- lice el aparato, puede desprenderse humo o un olor que no es nocivo. Este fenómeno no tiene consecuencias en el uso del aparato y desapare- cerá rápidamente.

Botón de ajuste de la temperatura de la plancha

8. Caldera (en el interior de la caja)

10. Clip para guardar el cable de vapor

Descripción Si el agua es muy calcárea, mezcle un 50% de agua del grifo con un 50% de agua des- mineralizada de la tienda. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 2526

• El piloto dela planchase enciende.Atención: elaparatoestará listo cuando elpiloto de la plancha se apague y el piloto verde situado en el panel de control deje de parpadear.

• Durante el planchado, el piloto situado en la plancha y el piloto de vapor listo se encienden y se apagan en función de las necesidades de calor, pero esto no tiene ninguna incidencia en el uso.

• Para obtener vapor, pulse el mando de vapor situado bajo el asa de la plancha - fig.5. El vapor se detendrá cuando deje de pulsar el botón.

• Tras aprox. un minuto, y de manera regular durante el uso, la bomba eléctrica de la que está dotada el aparato inyecta agua en la caldera. Esto genera un ruido que es normal.

• Si utiliza almidón, pulverícelo por el lado de la prenda que no planche. Regular la temperatura

• Ajuste del botón de temperatura de la plancha: - Empiece primero por los tejidos que se planchan a baja temperatura y termine por los que soportan una temperatura más elevada (••• o Max). - Si plancha tejidos de fibras mezcladas, ajuste la temperatura de planchado a la fibra más frágil. - Si plancha prendas de lana, pulse el mando de vapor por impulsiones - fig.5, y no pose la plancha sobre la prenda. De este modo, evitará que se desluzca Planchar en seco

• No pulse el mando de vapor. Elimine las arrugas verticalmente

• Ajuste el botón de temperatura de la plancha en la posición máx.

• Cuelgue la prenda de una percha y estire ligeramente el tejido con una mano. Como el vapor que genera la plancha está a temperatura elevada, no planche nunca una prenda sobre una persona, sino siempre sobre una percha.

• Pulse el mando de vapor - fig.5 de manera intermitente realizando un movimiento de arriba a abajo - fig.6. Llene el depósito durante el uso

• Cuando se encienda el piloto rojo “depósito vacío” fig.18, significará que ya no queda vapor. El depósito de agua está vacío.

• Desconecte la central de vapor y abra la pestaña del depósito.

• Utilice una jarra de agua, llénela con 1,6 l de agua máximo - fig.4 y añádala al depósito procurando no superar el nivel de “Max” del depósito.

• Vuelva a conectar la central de vapor. Pulse el botón “Restart” de puesta en marcha - fig.19, situado en el panel de control, para seguir planchando. Cuando el piloto verde deje de parpadear, el vapor estará listo. Cuando utilice el aparato por primera vez o si hace ya unos minutos que no utiliza el vapor: pulse varias veces se- guidas el mando de vapor (fig.5) alejado de la ropa. Esto le permitirá eliminar el agua fría del circuito de vapor. Para no quemar los teji- dos diferentes del lino o del algodón, mantenga la plancha alejada a unos centímetros. No coloque nunca la plancha sobre un re- posaplanchas metá- lico, ya que podría estropearla; coló- quela sobre la placa reposaplanchas de la caja: ésta está equi- pada con topes anti- deslizantes y está diseñada para resistir a temperaturas ele- vadas. AJUSTE DE LA TEMPERATURA EN FUNCIÓN DEL TIPO DE TEJIDO QUE VAYA A PLANCHAR: TIPO DE TEJIDOS AJUSTE DEL BOTÓN DE TEMPERATURA Lino, algodón

• No utilice ningún producto de mantenimiento o de descalcificación para limpiar la suela o la carcasa.

• No pase nunca la plancha o la carcasa bajo el chorro del grifo.

• Limpie regularmente la suela con una esponja no metálica.

• Limpie de vez en cuando las partes plásticas con un paño suave ligeramente humedecido. Eliminar la cal fácilmente de su central de vapor:

ara prolongar la vida útil de su central de vapor y evitar las proyecciones de cal, su central de vapor está equipada con un colector de cal integrado. Este colector, situado en la cuba, recupera automáticamente la cal que se forma en el interior. Principio de funcionamiento:

• Un piloto naranja “antical” parpadea en el panel de control para indicarle que tiene que lavar el colector - fig.9. Atención, esta operación no debe llevarse a cabo mientras que la central de vapor no lleve desconectada más de dos horas y no se encuentre completamente fría. Para realizar esta operación, la central de vapor debe estar cerca de un fregadero, ya que el agua puede salir de la cuba al abrirla.

• Una vez la central de vapor completamente fría, retire el ocultacolector de cal - fig.10.

• Desatornille completamente el colector y retírelo de la carcasa. La cal acumulada se encuentra en la cuba - fig.11 y fig.12.

• Para limpiar bien el colector sólo tiene que lavarlo con agua del grifo y eliminar la cal que contiene - fig.13.

• Vuelva a colocar el colector en su compartimento atornillándolo de nuevo completamente para asegurar la estanqueidad - fig.17.

• Vuelva a colocar el ocultacolector de cal en su sitio - fig.15. La próxima vez que utilice el aparato pulse el botón “restart” situado en el panel de control para apagar el piloto naranja “antical”. Guarde la central de vapor

• Coloque la plancha sobre la plancha reposaplanchas de la central de vapor.

• Abata el arco de sujeción sobre la plancha hasta oír un "clic" de bloqueo, de este modo, la plancha quedará bloqueada con total seguridad a la caja.

• Guarde el cable eléctrico en su compartimento - fig.7.

• Guarde el cable de vapor en el clip de cable. - fig.8.

• Deje enfriar la central de vapor antes de guardarla en un armario o en un espacio estrecho.

• Puede guardar su central de vapor con total seguridad. ¿Tiene un problema con la central vapor? No introduzca productos eliminadores de cal (vi- nagre, eliminadores de cal industriales...) para lavar la caldera ya que podrían dañarla. Antes de proceder a vaciar su central de vapor, deberá esperar obligatoria- mente a que se enfríe durante más de 2 horas, para evitar cualquier riesgo de quemadura. Problemas Causas probables Soluciones La central de vapor no se enciende o el piloto de la plancha no está encen- dido. El aparato no está conectado a la cor- riente. Asegúrese de que el aparato se en- cuentra correctamente conectado a una toma que funcione y de que tiene corriente. El agua corre por los orificios de la suela. El termostato está desajustado: La tem- peratura sigue siendo demasiado baja. Póngase en contacto con el centro de servicio autorizado. Está utilizando el vapor mientras que la plancha aun no ha alcanzado la temperatura suficiente. Compruebe el ajuste del termostato. Espere a que el piloto de la plancha se haya apa- gado para accionar el mando de vapor.

1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 2728 Si no puede determinar la causa de una avería, acuda a un centro de servicio postventa autorizado. ¡Contribuyamos a la protección del medioambiente!

Su aparato contiene un gran número de materiales aprovechables o reciclables. ! Entréguelo en un punto de recogida o, en su defecto, en un centro de servicio autorizado para que se lleve a cabo su tratamiento. Problemas Causas probables Soluciones El agua corre por los orificios de la

uela. Aparecen restos de agua en la ropa. El agua se ha condensado en los

ubos, ya que está utilizando el vapor por primera vez o no lo ha utilizado desde hace algún tiempo. Su funda de mesa está saturada de agua, ya que no está adaptada a la potencia de una central de vapor. Pulse el mando de vapor fuera de la

esa de planchar, hasta que la plan- cha emita vapor. Asegúrese de contar con una mesa adaptada (bandeja con rejilla que evita la condensación). Unos derrames blancos salen de los orificios de la suela. Su caldera está expulsando cal, ya que no se ha lavado regularmente. Lave la caldera. (consúltese § “Lave la caldera”) Unos derrames marrones salen de los orificios de la suela y manchan la ropa. Está utilizando productos químicos an- tical o aditivos en el agua de plan- chado. No añada nunca ningún producto en el depósito (consúltese § qué agua se debe utilizar). Póngase en contacto con el centro de servicio autorizado. La suela está sucia o amarilla y puede manchar la ropa Está utilizando una temperatura de- masiado elevada Consulte nuestras recomendaciones sobre el ajuste de las temperaturas. Su ropa no se ha aclarado lo suficiente o ha planchado una prenda nueva antes de lavarla. Asegúrese de que la ropa está lo suficien- temente aclarada para eliminar los even- tuales depósitos de jabón de o productos químicos en las prendas nuevas. Está utilizando almidón. Pulverice siempre el almidón en la cara de la prenda que no va a planchar. Hay poco o nada de vapor. El depósito está vacío (piloto rojo en- cendido). Llene el depósito y pulse el botón "Re- start" hasta que se apague el piloto. La temperatura de la suela está ajus- tada al máximo. La central de vapor funciona normal- mente pero el vapor, muy caliente, es seco y por tanto, menos visible. Sale vapor alrededor del tapón. El tapón está mal apretado. Apriete de nuevo el tapón. La junta del tapón está dañada. Póngase en contacto con el centro de servicio autorizado. El aparato está defectuoso. No utilice la central de vapor y pón- gase en contracto con un centro de servicio autorizado. El piloto rojo “depósito de agua vacío” está encendido. No ha pulsado el botón “Restart” para volver a ponerlo en marcha. Pulse el botón “Restart” de puesta en marcha situado en el panel de control hasta que se apague el piloto. Por debajo del aparato sale vapor o agua. El aparato está defectuoso. No utilice la central de vapor y pón- gase en contracto con un centro de servicio autorizado. El piloto “antical” está encendido. No ha pulsado el botón “Restart” de reinicio. Pulse el botón “Restart” de reinicio situado en el panel de control.
