MANUALE UTENTE Express Compact AntiCalc GV7095 TEFAL

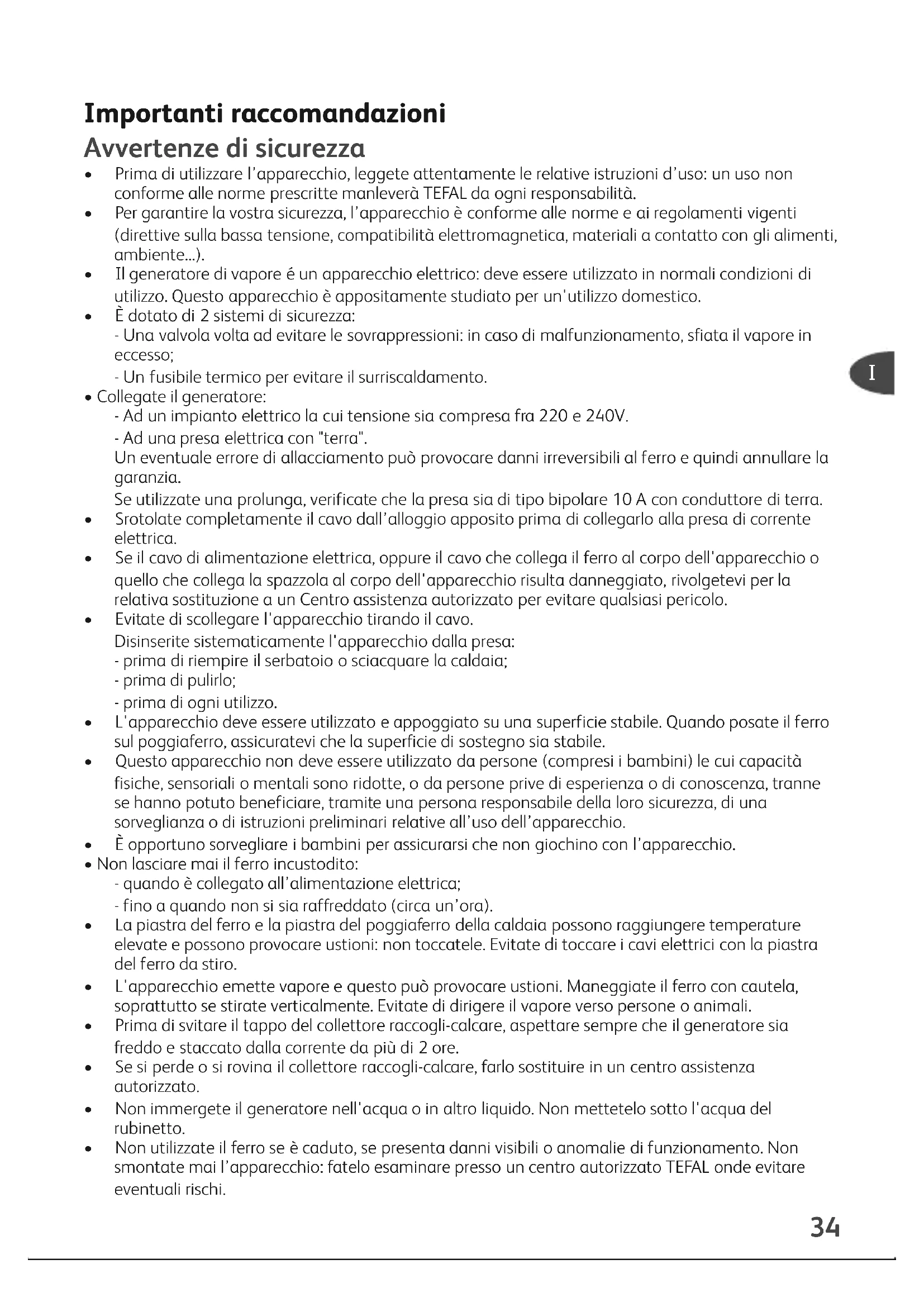

• Prima di utilizzare l’apparecchio, leggete attentamente le relative istruzioni d’uso: un uso non conforme alle norme prescritte manleverà TEFAL da ogni responsabilità.

• Per garantire la vostra sicurezza, l’apparecchio è conforme alle norme e ai regolamenti vigenti (direttive sulla bassa tensione, compatibilità elettromagnetica, materiali a contatto con gli alimenti, ambiente...).

• Il generatore di vapore é un apparecchio elettrico: deve essere utilizzato in normali condizioni di utilizzo. Questo apparecchio è appositamente studiato per un'utilizzo domestico.

• È dotato di 2 sistemi di sicurezza: - Una valvola volta ad evitare le sovrappressioni: in caso di malfunzionamento, sfiata il vapore in eccesso; - Un fusibile termico per evitare il surriscaldamento.

• Collegate il generatore: - Ad un impianto elettrico la cui tensione sia compresa fra 220 e 240V. - Ad una presa elettrica con "terra". Un eventuale errore di allacciamento può provocare danni irreversibili al ferro e quindi annullare la garanzia. Se utilizzate una prolunga, verificate che la presa sia di tipo bipolare 10 A con conduttore di terra.

• Srotolate completamente il cavo dall’alloggio apposito prima di collegarlo alla presa di corrente elettrica.

• Se il cavo di alimentazione elettrica, oppure il cavo che collega il ferro al corpo dell'apparecchio o quello che collega la spazzola al corpo dell'apparecchio risulta danneggiato, rivolgetevi per la relativa sostituzione a un Centro assistenza autorizzato per evitare qualsiasi pericolo.

• Evitate di scollegare l'apparecchio tirando il cavo. Disinserite sistematicamente l'apparecchio dalla presa: - prima di riempire il serbatoio o sciacquare la caldaia; - prima di pulirlo; - prima di ogni utilizzo.

• L'apparecchio deve essere utilizzato e appoggiato su una superficie stabile. Quando posate il ferro sul poggiaferro, assicuratevi che la superficie di sostegno sia stabile.

• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, tranne se hanno potuto beneficiare, tramite una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari relative all’uso dell’apparecchio.

• È opportuno sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

• Non lasciare mai il ferro incustodito: - quando è collegato all’alimentazione elettrica; - fino a quando non si sia raffreddato (circa un’ora).

• La piastra del ferro e la piastra del poggiaferro della caldaia possono raggiungere temperature elevate e possono provocare ustioni: non toccatele. Evitate di toccare i cavi elettrici con la piastra del ferro da stiro.

• L'apparecchio emette vapore e questo può provocare ustioni. Maneggiate il ferro con cautela, soprattutto se stirate verticalmente. Evitate di dirigere il vapore verso persone o animali.

• Prima di svitare il tappo del collettore raccogli-calcare, aspettare sempre che il generatore sia freddo e staccato dalla corrente da più di 2 ore.

• Se si perde o si rovina il collettore raccogli-calcare, farlo sostituire in un centro assistenza autorizzato.

• Non immergete il generatore nell'acqua o in altro liquido. Non mettetelo sotto l'acqua del rubinetto.

• Non utilizzate il ferro se è caduto, se presenta danni visibili o anomalie di funzionamento. Non smontate mai l’apparecchio: fatelo esaminare presso un centro autorizzato TEFAL onde evitare eventuali rischi.

• Il vostro generatore di vapore è dotato di un archetto di bloccaggio del ferro situato sul suo contenitore per poterlo trasportare e riporre facilmente : - Chiusura - fig.1 - Apertura - fig.2

• Per trasportare il generatore di vapore mediante l'impugnatura del ferro: - posate il ferro sul supporto poggiaferro del generatore e portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") - fig.1. - afferrate il ferro per l'impugnatura per trasportare il generatore - fig.3. Preparazione Che acqua utilizzare ?

• L’apparecchio è stato progettato per funzionare con acqua di rubinetto. Tuttavia, in alcune regioni in riva al mare, il tenore di sale dell’acqua può essere elevato. In questo caso, utilizzate esclusivamente acqua demineralizzata.

• Nonutilizzate maiacqua contenente additivi(amido, essenzeprofumate, sostanze aromatiche, addolcenti, ecc.), né l'acqua delle batterie o prodotta dallacondensazione (ad esempiol'acquadegliasciugabiancheria,l'acqua deifrigoriferio dei condizionatori, l'acqua piovana). Queste contengono rifiuti organici o elementi minerali che si concentranosottol’effettodel caloree provocanocrepitii,colaturescure o undeperimento prematuro dell’apparecchio. Riempite il serbatoio

• Posizionate il generatore su un piano stabile, orizzontale, lontano da fonti di calore.

• Verificate che l’apparecchio sia staccato dalla corrente e aprite lo sportello del serbatoio.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.4. Accendere il generatore

• Srotolare completamente il filo dall’alloggio apposito.

• Abbassate l'archetto di bloccaggio del ferro in avanti per sbloccare la tacca di sicurezza.

• Collegarlo allo presa di corrente.

• La spia verde (posizionata sul pannello di controllo) lampeggia e la caldaia si scalda - fig.16. Quando la spia verde resta accesa(dopo circa 2 minuti), il vapore è pronto - fig.17. Utilizzo Stiratura a vapore

• Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da stirare (vedi la tabella sottostante).

2. Manopola di regolazione della

8. Caldaia (sull’unità di base)

9. Cavo vapore ferro-caldaia

10. Clip di sistemazione del cordone vapore

11. Collettore di calcare

12. Pannello di controllo

a - Tasto di accensione“RESTART b - Spia “Pronto vapore” c - Spia “serbatoio vuoto” d - Spia “Anti-calc”

Descrizione Ma se l’acqua contiene molto calcare, potete utiliz- zare l'acqua demineraliz- zata in commercio. Durante la primera utilizza- zione, può esserci una fuorus- cita di fumo o di odore assolutamente innocua. Tale fenomeno non ha nessun ef- fetto sull’utilizzazione e scomparirà rapidamente 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 3536

• La spia luminosa del ferro si accende. Attenzione ! Il ferro è pronto quando la spia del termostato si spegne e quando la spia verde di “pronto vapore” rimane fissa.

• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende e si spegne, a seconda delle esigenze di riscaldamento senza interrompere l’utilizzo.

• Per ottenere vapore, premere sul comando vapore situato sull’impugnatura del ferro. Il vapore si ferma rilasciando il comando - fig.5. Il vapore si ferma rilasciando il comando.

• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.

• Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare. Regolazione la temperatura

• Regolazione del cursore della temperatura del ferro da stiro: - Cominciare prima con i tessuti che si stirano a bassa temperatura (•) e terminare con quelli che richiedono temperature più elevate (••• o Max). - Se si stirano tessuti di fibre miste, regolare la temperatura di stiratura in base alla fibra più delicata. - Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro da stiro con una serie di impulsi - fig.5, senza appoggiare il ferro da stiro sull’abito. Eviterete in tal modo di rovinarlo. Stirare senza vapore

• Non premere il pulsante di controllo vapore sull’impugnatura del ferro. Stiratura in verticale

• Regolate il cursore della temperatura del ferro in posizione maxi.

• Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano. Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una persona, ma sempre su una gruccia.

• Mantenendo il ferro in posizione verticale premete in modo intermittente il comando vapore (posto sull’impugnatura del ferro) - fig.5 effettuando un movimento dall'alto verso il basso - fig.6. Riempite nuovamente il serbatoio

• Non è possibile erogare vapore e la spia rossa "serbatoio" si accende - fig.18.

• Staccate dalla corrente la centrale vapore e aprite lo sportello del serbatoio.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.4.

• Ricollegate. Premete il tasto “RESTART” - fig.19 per proseguire la stiratura. Quando la spia verde resta accesa, il vapore è pronto. REGOLAZIONE DELLA TEMPERATURA IN FUNZIONE DEL TIPO DI TESSUTO DA STIRARE: TIPO DI TESSUTO REGOLAZIONE DELLA MANOPOLA DELLA TEMPERATURA Lino / Cotone

Tessuti sintetici / Seta (poliestere, acetato, acrilico, poliammide)

Al momento del primo uti- lizzo o se non avete usato il vapore da un po' di tempo: premete più volte successiva- mente il pulsante vapore con il ferro lontano dai panni da stirare. Ciò permetterà l'eli- minazione dell'acqua fredda dal circuito vapore. I nostri consigli : per i tessuti diversi dal lino o dal cotone, mantenete il ferro ad alcuni centimetri di distanza per non bruciare il tessuto. Evitate di poggiare il ferro da stiro su una piastra poggiaferro metallica, potrebbe danneggiarsi. Poggia- tela piuttosto sulla piastra poggiaferro della caldaia: é infatti fornita di gommini antiscivolo ed é stata ideata per resistere a temperature elevate

1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 36Pulizia e manutenzione Pulite il vostro generatore

• Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia.

• Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Pulitelo regolarmente utilizzando una spugna ruvida per stoviglie non metallica inumidita.

• Pulite di tanto in tanto le parti di plastica con un panno morbido. Decalcificate facilmente la centrale vapore: Per prolungare la durata di vita della centrale vapore ed evitare i residui di calcare, la centrale vapore è dotata di un collettore di calcare integrato. Questo contenitore, situato nel cestello, recupera automaticamente il calcare che si forma all'interno. Principio di funzionamento:

• La spia arancione “anti-calc” lampeggiante sul pannello di controllo avverte della necessità di sciacquare il raccogli-calcare - fig.9. Attenzione: questa operazione non deve essere effettuata finché la centrale vapore non è staccata dall’alimentazione da più di due ore e non è completamente fredda. Per effettuare questa operazione, la centrale vapore deve trovarsi vicino ad un lavello poiché può uscire dell’acqua dalla caldaia quando viene aperta.

• Unavolta che la centrale vapore è completamente raffreddata,togliere il copri collettoredi calcare- fig.10.

• Svitate completamente il contenitore e staccatelo dal corpo dell'apparecchio: in esso viene raccolto il calcare accumulato nel cestello - fig.11 et fig.12.

• Per pulire a fondo il contenitore è sufficiente sciacquarlo con acqua corrente per eliminare tutto il calcare - fig.13.

• Riponete il contenitore nel suo alloggiamento, riavvitandolo completamente per garantire la tenuta - fig.14.

• Rimettete il copri collettore di calcare al suo posto - fig.15. Al successivo utilizzo premete il tasto “reset” situato sul pannello di controllo per spegnere la spia arancione “anti-calc”. Riporre il vostro generatore

• Riponete il cavo elettrico nel suo alloggio - fig.7.

• Abbassate l’archetto di tenuta sul ferro fino al "clic" di bloccaggio; il ferro sarà così bloccato in tutta sicurezza sul suo contenitore.

• Non toccate la piastra ancora calda.

• Sistemate il cavo sul comodo clip - fig.8.

• Prima di riporre il generatore in un armadietto o in uno spazio ristretto, lasciatelo raffreddare. Un problema con il tuo generatore ? Persciacquare la caldaia non utiliz- zate assolutamente prodotti di de- calcificazione : potrebbero danneggiarla. Prima di procedere allo svuotamento della centrale vapore, è obbligatorio lasciarla raf- freddare per più di 2 ore, per evi- tare rischi di bruciatura.

rima di effettuare qualsiasi manutenzione, assicuratevi che l'apparecchio sia disinserito e che la piastra ed il supporto poggiaferro siano freddi.

PROBLEMI Possibili cause Soluzioni Il generatore non si accende. La spia del termostato è spenta. L’elettrodomestico non è acceso. Verificate che l’apparecchio sia corretta- mente collegato. L’acqua cola attraverso i fori della piastra. L'acqua si è condensata nei tubi poiché uti- lizzate il vapore per la prima volta o non l'avete utilizzata da qualche tempo. Utilizzate il comando vapore prima che il ferro sia caldo. Premete il comando vapore finché il ferro comincia ad erogare vapore. Attendete che la spia del ferro si spenga prima di azionare il comando vapore. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 3738 Se non è possibile determinare la causa di un guasto, rivolgetevi a un Centro di assistenza autorizzato. Partecipiamo alla protezione dell’ambiente !

Il vostro apparecchio è composto da diversi materiali che possono essere riciclati. ! Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato. PROBLEMI Possibili cause Soluzioni L’acqua cola attraverso i fori

ella piastra. Strisce d’acqua rimangono sulla biancheria. Il termostato non funziona: il ferro non

abbastanza caldo. L’asse da stiro è impregnato di acqua perchè non è adatto alla potenza del generatore. Contattate un Centro Assistenza Autorizzato. Controlla che l’asse sia adatto (asse con griglia che previene condensa). Colature bianche o scure es- cono dai fori della piastra. Dalla caldaia fuoriesce il calcare poiché non è sciacquata regolarmente. Sciacquate la caldaia. Dai fori della piastra fuo- riesce una materia nerastra che sporca gli indumenti. State utilizzando sostanze chimiche de- calcificanti o additivi nell'acqua da stiro. Non aggiungere questi tipi di prodotti nel serba- toio d’acqua o nella caldaia. Contattate un Cen- tro Assistenza Autorizzato. La piastra è sporca o neras- tra e rischia di sporcare gli indumenti. Viene utilizzata una temperatura ec- cessiva. Consultate la sezione dedicata alla regolazione della temperatura. Gli indumenti non sono sufficiente- mente risciacquati o avete stirato un nuovo indumento senza lavarlo. Assicuratevi che la biancheria sia ben sciacquata cosicché non ci siano residui di sapone o altri prodotti chimici sugli indumenti. Utilizzate dell'amido. Spruzzate l’amido sul rovescio del tessuto da sti- rare. Non c’è vapore o c’è poco vapore. Il serbatoio d’acqua è vuoto (spia rossa). Riempite il serbatoio e premete il tasto “Restart” finché non si spegne la spia. La temperatura della piastra è impos- tata sul massimo. Il generatore funziona ma il vapore è molto caldo e umido, di conseguenza è meno visibile. La spia rossa "serbatoio d'acqua vuoto" è accesa. Non avete premuto il tasto Restart. Premete il tasto “Restart” di riavvio situato sul quadro comandi finché non si spegne la spia. Fuoriesce vapore dal tappo della caldaia. Il tappo di scarico è mal avvitato. Stringete il tappo di scarico. La guarnizione del tappo è danneg- giata. Contattate un Centro Assistenza Autorizzato per ordinare una guarnizione di ricambio. Fuoriesce vapore da sotto l’apparechio. L'apparecchio è difettoso. Non utilizzate più il generatore e contattate un centro di assistenza autorizzato. La spia “anti calc” è accesa. Non avete premuto il tasto “restart” riavvio. Premete il tasto “restart” di riavvio situato sul pannello comandi.
