KASUTUSJUHEND Express Compact AntiCalc GV7095 TEFAL

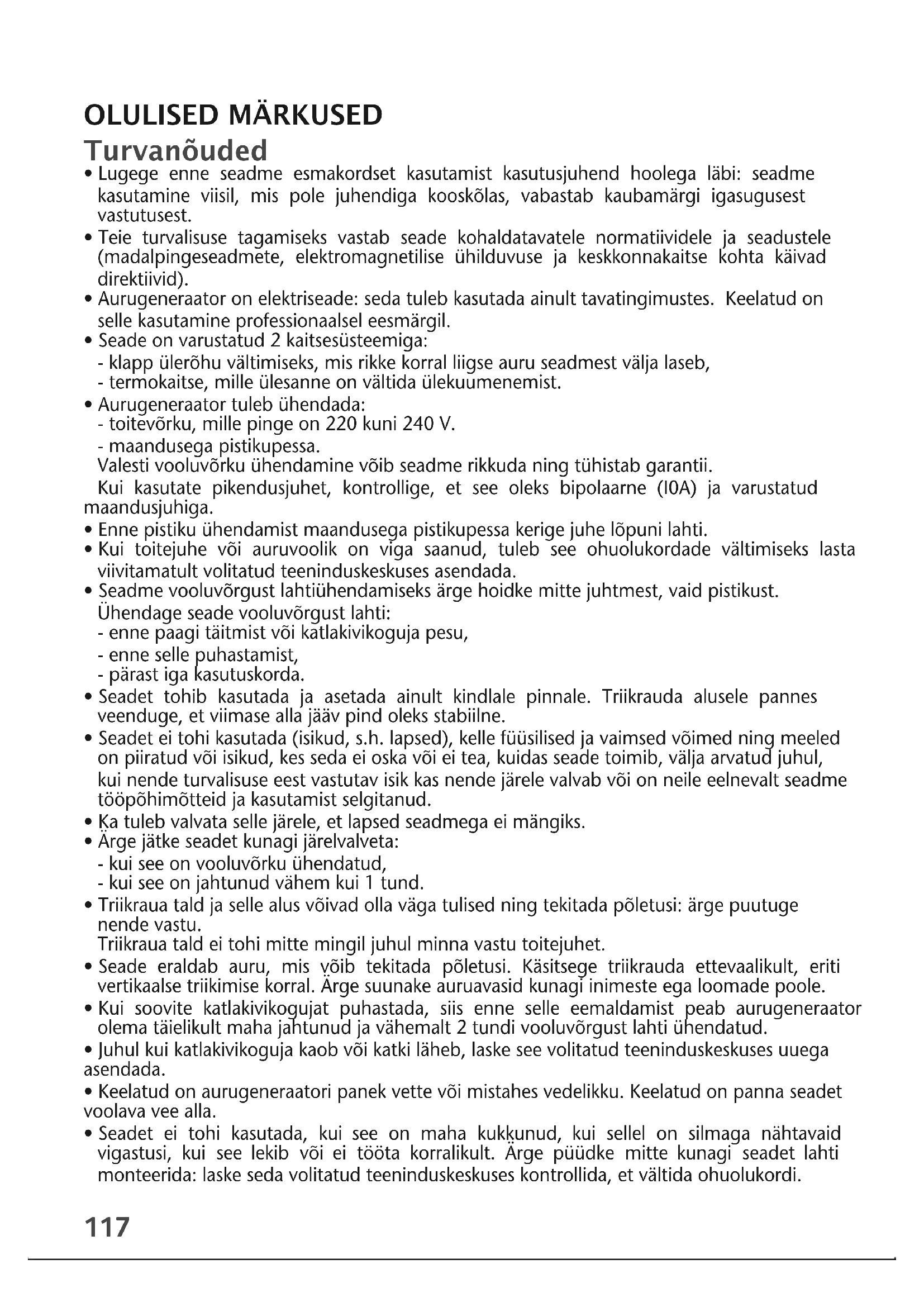

• Lugege enne seadme esmakordset kasutamist kasutusjuhend hoolega läbi: seadme kasutamine viisil, mis pole juhendiga kooskõlas, vabastab kaubamärgi igasugusest vastutusest.

• Teie turvalisuse tagamiseks vastab seade kohaldatavatele normatiividele ja seadustele (madalpingeseadmete, elektromagnetilise ühilduvuse ja keskkonnakaitse kohta käivad direktiivid).

• Aurugeneraator on elektriseade: seda tuleb kasutada ainult tavatingimustes. Keelatud on selle kasutamine professionaalsel eesmärgil.

• Seade on varustatud 2 kaitsesüsteemiga: - klapp ülerõhu vältimiseks, mis rikke korral liigse auru seadmest välja laseb, - termokaitse, mille ülesanne on vältida ülekuumenemist.

• Aurugeneraator tuleb ühendada: - toitevõrku, mille pinge on 220 kuni 240 V. - maandusega pistikupessa. Valesti vooluvõrku ühendamine võib seadme rikkuda ning tühistab garantii. Kui kasutate pikendusjuhet, kontrollige, et see oleks bipolaarne (I0A) ja varustatud maandusjuhiga.

• Enne pistiku ühendamist maandusega pistikupessa kerige juhe lõpuni lahti.

• Kui toitejuhe või auruvoolik on viga saanud, tuleb see ohuolukordade vältimiseks lasta viivitamatult volitatud teeninduskeskuses asendada.

• Seadme vooluvõrgust lahtiühendamiseks ärge hoidke mitte juhtmest, vaid pistikust. Ühendage seade vooluvõrgust lahti: - enne paagi täitmist või katlakivikoguja pesu, - enne selle puhastamist, - pärast iga kasutuskorda.

• Seadet tohib kasutada ja asetada ainult kindlale pinnale. Triikrauda alusele pannes veenduge, et viimase alla jääv pind oleks stabiilne.

• Seadet ei tohi kasutada (isikud, s.h. lapsed), kelle füüsilised ja vaimsed võimed ning meeled on piiratud või isikud, kes seda ei oska või ei tea, kuidas seade toimib, välja arvatud juhul, kui nende turvalisuse eest vastutav isik kas nende järele valvab või on neile eelnevalt seadme tööpõhimõtteid ja kasutamist selgitanud.

• Ka tuleb valvata selle järele, et lapsed seadmega ei mängiks.

• Ärge jätke seadet kunagi järelvalveta: - kui see on vooluvõrku ühendatud, - kui see on jahtunud vähem kui 1 tund.

• Triikraua tald ja selle alus võivad olla väga tulised ning tekitada põletusi: ärge puutuge nende vastu. Triikraua tald ei tohi mitte mingil juhul minna vastu toitejuhet.

• Seade eraldab auru, mis võib tekitada põletusi. Käsitsege triikrauda ettevaalikult, eriti vertikaalse triikimise korral. Ärge suunake auruavasid kunagi inimeste ega loomade poole.

• Kui soovite katlakivikogujat puhastada, siis enne selle eemaldamist peab aurugeneraator olema täielikult maha jahtunud ja vähemalt 2 tundi vooluvõrgust lahti ühendatud.

• Juhul kui katlakivikoguja kaob või katki läheb, laske see volitatud teeninduskeskuses uuega asendada.

• Keelatud on aurugeneraatori panek vette või mistahes vedelikku. Keelatud on panna seadet voolava vee alla.

• Seadet ei tohi kasutada, kui see on maha kukkunud, kui sellel on silmaga nähtavaid vigastusi, kui see lekib või ei tööta korralikult. Ärge püüdke mitte kunagi seadet lahti monteerida: laske seda volitatud teeninduskeskuses kontrollida, et vältida ohuolukordi. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 117118 Süsteem triikraua lukustamiseks selle alusele - Lock System

• Aurugeneraator on varustatud lukustatava aasaga, mille abil triikraua saab seadme hõlpsamaks teisaldamiseks ja ärapanekuks aluse peale fikseerida : - Lukustamine - joon. 1. - Lukustuse avamine - joon. 2.

• Seadme kandmiseks triikraua käepidemest hoides: - Asetage triikraud selle alusele aurugeneraatori peal ning tõmmake aasa ülespoole, kuni see paigale lukustub (sellest annab märku klõpsatus) - joon. 1. - Nüüd saab triikraua käepidemest hoides teisaldada kogu seadet - joon. 3. KASUTAMISEKS VALMISSEADMINE Millist vett kasutada?

• Seade on ette nähtud kasutamiseks kraaniveega. Samas võib teatud mereäärsetes piirkondades vee soolasisaldus tavalisest kõrgem olla. Sellisel juhul kasutage ainult demineraliseeritud vett.

Mitte mingil juhul ei tohi kasutada vett, millele on lisatud mistahes ainet (tärklis, parfüüm, lõhnaained, pehmendaja jne.), samuti mitte akuvett ega kondensaati (pesukuivatitest, sügavkülmikutest või kliimaseadmetest saadud vett, vihmavett jne.). Kõik need sisaldavad orgaanilisi jäätmeid või mineraalsoolasid, mis kuumuse tulemusena kontsentreeruvad ning võivad põhjustada vee väljapritsimist aruavadest, pruuni värvi tilku või seadme väga kiiret vananemist. Täitke mahuti

• Asetage aurugeneraator stabiilsele, loodis ja kuumakindlale pinnale.

• Kontrollige, et seade oleks vooluvõrgust väljas ja avage paagi klapp.

• Valage tavalisse veekannu maksimaalselt 1,6 l vett ja täitke paak, jälgides seejuures, et veetase ei ulatuks üle „Max” märgise - joon. 1. Käivitage aurugeneraator

• Kerige juhe täielikult lahti ja võtke auruvoolik selle panipaigast välja.

• Vajutage triikrauda kinnihoidev aas alla, et see lukustusest vabastada.

• Ühendage aurugeneraator maandusega pistikupessa.

• Küttekeha töötab: juhtimispuldil olev roheline märgutuli vilgub - joon. 16. Kui roheline tuli põlema jääb (umbes 2 minuti pärast), on seade auru kasutamiseks valmis - joon. 17. KASUTAMINE Auruga triikimine

• Seadke triikraua temperatuuriregulaator triigitava kanga asendisse (vt. allpooltoodud tabel).

• Triikraua märgutuli süttib. Pane tähele: seade on valmis, kui triikraua märgutuli kustub ning roheline märgutuli juhtimispuldil lõpetab vilkumise ja jääb põlema. Esimesel kasutuskorral võib seade suitseda ja eraldada spetsiifilist lõhna, mis on täiesti kahjutu. See ei mõjuta mingil moel seadme omadusi ning nii suits kui lõhn kaovad kii- resti.

3. Triikraua märgutuli

5. Toitejuhtme panipaik

8. Küttekeha (korpuse sees)

10. Toitejuhtme panipaik

KIRJELDUS Juhul kui vesi on lubjarikas, kasu- tage 50 % kraani- vett ja 50 % kaubandusvõrgus saadaval olevat demineraliseeri- tud vett.

• Triikimise keskel süttivad ja kustuvad triikraua ja generaatori märgutuled vastavalt küttekeha tööle ning ei mõjuta mingil moel seadme kasutamist.

• Auru kasutamiseks vajutage triikraua käepideme all olevale nupule - joon. 5. Nupu lahtilaskmisel aurujuga katkeb.

• Umbes minut hiljem ja siis korrapäraste vaheaegadega kasutamise kestel pihustab seade küttekehasse vett. Seejuures tekkiv heli on normaalne.

• Kui kasutate tärklist, pihustage seda kanga mittetriigitavale küljele. Temperatuuri seadistamine

• Temperatuuriregulaatori seadistamine: - Alustage kangastega, mida tuleb triikida madalal temperatuuril, jätkates siis kõrgemat temperatuuri taluvate esemetega (••• või Max). - Kui triigite segakiududest kangaid, seadistage triikimistemperatuur vastavalt kõige madalamat temperatuuri vajavale kiule. - Villaseid rõivaid triikides vajutage lihtsalt perioodiliselt aurunupule - joon. 5., triikrauda seejuures otse vastu kangast panemata. Sel moel ei hakka riie läikima. Auruta triikimine

• Ärge vajutage aurunupule. Vertikaalne triikimine

• Seadistage temperatuuriregulaator maksimumi.

• Pange rõivas riidepuule ja tõmmake kangas kergelt käega pingule. Kuna eralduv aur on tuline, ei tohi rõivaid triikida nende seljas olles, vaid ainult riidepuul.

• Vajutage väikeste vahedega aurunupule - joon. 5 ning liikuge samal ajal ülevalt alla - joon. 6. Paagi täitmine kasutamise käigus

• Kui süttib punane märgutuli „paak tühi” - joon. 18, ei tooda generaator enam auru. Veepaak on tühi.

• Võtke generaator vooluvõrgust välja ja avage paagi klapp.

• Valage tavalisse veekannu maksimaalselt 1,6 l vett ja täitke paak, jälgides seejuures, et veetase ei ulatuks üle „Max” märgise - joon. 4.

• Ühendage aurugeneraator uuesti vooluvõrku. Vajutage triikimise jätkamiseks juhtimispuldil olevale nupule „Restart”, mis seadme uuesti käivitab - joon. 19. Kui roheline tuli põlema jääb, on seade auru kasutamiseks valmis.

• Ärge kasutage triikraua talla ega generaatori korpuse puhastamiseks puhastus-ega katlakivi eemaldusvahendeid. TEMPERAUURI SEADISTAMINE VASTAVALT TRIIGITAVALE KANGALE :

Sünteetilised kangad (polüester, atsetaat, akrüül, polüamiid)

Esmakordsel kasutamisel või juhul, kui auru pole mõne minuti jooksul ka- sutatud : vajutage mitu korda aurunupule (joon. 5 ; seejuures ei tohi trii- kraud olla pesu kohal). Sel moel väljutatakse auru- süsteemist seal olev külm vesi. Välja arvatud linase või puuvillase triikimisel tuleb triikrauda kangast paari sentimeetri kau- gusel hoida, et seda mitte põletada. Triikrauda ei tohi panna metallist alusele: see tuleb alati asetada sel- leks ettenähtud auru- generaatori alusplaadile, millel on spetsiaalsed libisemis- vastased kõrgendid ning mis talub hästi kõrgeid temperatuure. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 119Probleem Võimalik põhjus Kõrvaldamine Aurugeneraator ei hakka tööle või triikraua märgutuli ei põle. Seadmes ei ole elektrit. Kontrollige, et kasutatav pistikupesa oleks korras ja seade sisse lülitatud. Talla avadest tuleb vett. Termostaadi seadistused on paigast ära: temperatuur on liiga madal. Pöörduge volitatud teeninduskeskuse poole. Triikraud ei ole auru kasutamiseks vajaliku temperatuurini kuumenenud. Kontrollige termostaadi seadistusi. Oodake enne aurunupu kasutamist, et triikraua märgutuli oleks kustunud. Voolikus on kondensaati, kuna kasutate auru esimest korda või seadet on mõnda aega kasutamata seisnud. Vajutage aurunupule triikimislauast eemal, kuni triikrauast hakkab tulema auru.

• Ärge pange ei triikrauda ega generaatorit voolava vee alla.

• Talda tuleb regulaarselt puhastada käsnaga, mis ei sisalda metallkiude.

• Aeg-ajalt pühkige seadme plastmassosad pehme ja niiske lapiga üle. Aurugeneraatori katlakivist puhastamine: Et aurugeneraatori püsiks kaua töökorras ja pesule ei jääks triikimisel katlakivi jälgi, on seade varustatud katlakivikogujaga. Paagis asuv koguja eemaldab sealt automaatselt tekkiva katlakivi. Tööpõhimõte:

• Juhtimispaneelil vilkuv oran märgutuli „anti-calc” annab märku sellest, et kogujat tuleb puhastada - fig.9. Ettevaatust – seda toimingut tohib teostada ainult tingimusel, et aurugeneraator on olnud vähemalt kaks tundi vooluvõrgust lahti õhendatud ja täielikult jahtunud. Seda toimingut tuleb läbi viia kraanikausi lähedal, kuna koguja eemaldamisel võib vesi paagist välja voolata.

• Kui generaator on täielikult jahtunud, võtke ära katlakivikoguja kate - fig.10.

• Keerake koguja täielikult maha ja võtke korpusest välja: sellesse on kogunenud paagis olnud katlakivi - fig.11 ja fig.12.

• Koguja puhastamiseks piisab selle üleloputamisest voolava vee all, nii et sellesse kogunenud katlakivi ära tuleb - fig.13.

• Pange koguja tagasi selle pesasse ja keerake see korralikult kinni, et vältida lekkeid paagist - fig.14.

• Pange tagasi kohale katlakivikoguja kate - fig.15. Järgmisel kasutuskorral vajutage juhtimispaneelil olevale nupule „restart”, et oran märgtuli „anti- calc“ kustuks. Arugeneraatori ärapanek

• Pange triikraud selleks ettenähtud alusele generaatori peal.

• Tõmmake kinnitusaasa ettepoole, triikraua peale: sel moel on viimane kindlalt generaatori peale lukustatud.

• Kui generaatorit hoitakse kapis või mõnes kitsas ruumis, laske sellel enne ärapanekut täielikult maha jahtuda.

• Nüüd võite seadme turvaliselt hoiule panna. AURUGENERAATOR EI TÖÖTA KORRALIKULT? Paaki on keelatud panna katlakivi eemaldusvahendeid (äädikas, spetsiaalvahendi jne.): need võivad kütekeha kahjustada. Enne aurugeneraatorist vee eemaldamist tuleb sellel lasta vähemalt 2 tundi jahtuda, et vältida põletuste saamise ohtu.

1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 120121 Kui rikke põhjust pole võimalik kindlaks teha, pöörduge volitatud teeninduskeskuse poole. Aitame hoida looduskeskkonda! ! Seadme juures on kasutatud väga mitmeid ümbertöötlemist või kogumist võimaldavaid materjale. ! Viige seade kogumispunkti või viimase puudumisel volitatud teeninduskeskusesse, et oleks võimalik selle ümbertöötlemine. Probleem Võimalik põhjus Kõrvaldamine Pesule jäävad veejäljed. Triikimislaua kate on liiga märg, kuna see ei ole sobilik aurugeneraatoriga triikimiseks. Kasutage sobilikku triikimislauda (restkarkass, mis väldib vee kondenseerumist). Talla avadest tuleb valget vedelikku. Paagis on katlakivi, kuna seadet pole korrapäraselt läbi loputatud. Loputage paak puhtaks. (vt. § „Paagi loputamine”) Talla avadest tuleb valget vedelikku, mis määrib pesu. Kasutatud on veelisandeid või keemilisi katlakivieemaldusvahendeid. Ärge valage paaki mitte midagi peale vee (vt.§ millist vett kasutada?). Tald on räpane või põlenud ja määrib triigitavat kangast. Triikraua temperatuur on liiga kõrge. Lugege läbi temperatuuri seadistamise kohta käiv osa juhendist. Pesu on halvasti loputatud või triigitud on uut, pesemata rõivast. Veenduge selles, et pesu oleks korralikult loputatud, vältimaks pesuvahendi või uute rõivaste korral töötlemisel kasutatud ainete jääke. Tärgeldamine. Pihustage tärklist alati kanga mittetriigitavale küljele. Auru tuleb vähe või üldse mitte. Paak on tühi (punane märgutuli põleb). Täitke paak ja vajutage nupule „Restart" , kuni märgutuli kustub. Talla temperatuur on seatud maksimumi. Aurugeneraator töötab tõrgeteta, ent aur on väga kuum ja kuiv (praktiliselt nähtamatu). Korgi ümbrusest tuleb auru. Kork on korralikult kinni keeramata. Keerake kork korralikult kinni. Korgi tihend on vigane. Pöörduge volitatud teeninduskeskuse poole. Seade on vigane. Ärge kasutage aurugeneraatorit ning võtke ühendust volitatud teeninduskeskusega. Põleb punane märgutuli „veepaak on tühi“. Uuesti kasutamahakkamisel pole vajutatud nupule „Restart”. Vajutage juhtimispaneelil olevale nupule „Restart”, kuni märgutuli kustub. Seadme alt tuleb auru või vett. Seade on vigane. Ärge kasutage aurugeneraatorit ning võtke ühendust volitatud teeninduskeskusega. Märgutuli „anti calc” põleb. Uuesti kasutamahakkamisel pole vajutatud nupule „Restart”. Vajutage juhtimispaneelil olevale nupule „Restart”. 1800116149 GV7095 TEFAL:110 x 154 16/06/09 16:11 Page 121122
