MANUAL DE UTILIZADOR CFF12 DOMETIC

Aparelho de refrigeração móvel Manual de instruções.........................................

• 116Dometic CFFPT Português 1 Notas importantes p. 117
• 2 Explicação dos símbolos p. 117
• 3 Explicação dos símbolos no aparelho p. 118
• 4 Indicações de segurança p. 118
• 5 Material fornecido p. 121
• 6 Utilização adequada p. 122
• 7 Descrição técnica p. 122
• 8 Antes da primeira utilização p. 126
• 9 Operation p. 131
• 10 Limpeza e manutenção p. 138
• 11 Resolução de falhas p. 138
• 12 Garantia p. 140
• 13 Eliminação p. 140
• 14 Dados técnicos 1 Notas importantes Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto. Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com. 2 Explicação dos símbolos As palavras de advertência identificam mensagens de segurança e mensagens de danos à propriedade, assim como o grau ou nível de seriedade do perigo. PERIGO! Indica uma situação perigosa que, se não for evitada, resultará em morte ou ferimentos graves. AVISO! Indica uma situação perigosa que, se não for evitada, pode causar a morte ou ferimentos graves. PRECAUÇÃO! Indica uma situação perigosa que, se não for evitada, pode causar ferimentos ligeiros ou moderados. NOTA! Indica uma situação que, se não for evitada, pode causar danos materiais. OBSERVAÇÃO Informações complementares para a utilização do produto. 117PTDometic CFF 3 Explicação dos símbolos no aparelho Atenção! Risco de incêndio. Materiais inflamáveis. 4 Indicações de segurança PERIGO! Risco de eletrocussão Em barcos: em caso de funcionamento com rede elétrica, certifique-se de que a fonte de alimentação está protegida por um dispositivo de corrente residual (RCD), por um disjuntor de corrente residual (RCCB) ou por um interruptor de circuito de falha de terra (GFCI). A instalação, especialmente em áreas potencialmente húmidas, deve estar em conformidade com todas as normas de instalação aplicáveis. Nunca toque em cabos não blindados com as mãos desprotegidas. Isto aplica-se, em especial, durante o funcionamento do aparelho com rede de corrente alternada. Antes de colocar o aparelho em funcionamento, certifique-se de que o cabo da fonte de alimentação e a ficha estão secos. AVISO! Perigo de explosão Não guarde quaisquer substâncias potencialmente explosivas, tais como latas de spray com um carburante inflamável, no aparelho de refrigeração. AVISO! Risco de eletrocussão Não coloque o aparelho de refrigeração em funcionamento se este apresentar danos visíveis. Se o cabo de alimentação do aparelho de refrigeração estiver danificado, tem de ser substituído por um cabo ou grupo de alimentação adequados, pelo fabricante ou por um seu agente de assistência técnica, para evitar riscos de segurança. As reparações neste aparelho de refrigeração apenas podem ser realizadas por técnicos qualificados. Reparações inadequadas podem dar origem a perigos consideráveis. Ligue o aparelho a tomadas que garantam uma ligação adequada, sobretudo se for necessário ligar o aparelho à terra. AVISO! Perigo de incêndio Ao posicionar o aparelho de refrigeração, certifique-se de que o cabo de alimentação não fica preso nem é danificado. Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do aparelho. Em caso de danos no circuito de refrigeração: p. 140

• Mantenha chamas sem proteção e potenciais fontes de ignição afastadas do aparelho de refrigeração.

• Ventile bem a divisão.

• Desligue o aparelho de refrigeração. Para aparelhos de refrigeração com refrigerante inflamável: O circuito de refrigeração contém uma pequena quantidade de um refrigerante ecológico mas inflamável. Este produto não é prejudicial para a camada de ozono e não aumenta o efeito de estufa. Qualquer refrigerante vazado pode incendiar-se. Mantenha desimpedidas as aberturas de ventilação na carcaça do dispositivo ou nos acessórios montados. Não utilize objetos mecânicos ou outros meios para acelerar o processo de descongelamento a não ser os recomendados pelo fabricante. Não abra nem danifique o circuito de refrigeração. 118Dometic CFFPT Não utilize aparelhos elétricos dentro do aparelho de refrigeração, exceto se esses aparelhos forem recomendados pelo fabricante para o efeito. AVISO! Risco para a saúde Este aparelho de refrigeração pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos implicados. Crianças com idades entre os 3 e os 8anos podem colocar e tirar itens de aparelhos de refrigeração. As crianças têm de ser supervisionadas, por forma a garantir que não brincam com o aparelho. A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão. PRECAUÇÃO! Risco de eletrocussão Antes de colocar o aparelho de refrigeração em funcionamento, certifique-se de que o cabo da fonte de alimentação e a ficha estão secos. Desligue o aparelho de refrigeração da alimentação elétrica

• Antes de cada limpeza e manutenção

• Depois de cada utilização PRECAUÇÃO! Risco para a saúde Para evitar a contaminação de alimentos, cumpra as seguintes instruções:

• Verifique se a potência de refrigeração do aparelho de refrigeração cumpre os requisitos de armazenamento dos alimentos que pretende refrigerar.

• Os alimentos apenas podem ser guardados nas embalagens originais ou em recipientes adequados.

• Abrir o aparelho de refrigeração durante longos períodos de tempo pode provocar um aumento significativo da temperatura nos compartimentos do aparelho.

• Limpe regularmente as superfícies que entram em contacto com alimentos e os sistemas de drenagem acessíveis. Se o aparelho de refrigeração ficar vazio durante longos períodos:

• Desligue o aparelho de refrigeração.

• Descongele o aparelho de refrigeração.

• Limpe e seque o aparelho de refrigeração.

• Deixe a tampa aberta para impedir o desenvolvimento de bolor no interior do aparelho de refrigeração. NOTA! Risco de danos Verifique se a especificação de tensão na placa de dados corresponde à da alimentação de energia. Ligue o aparelho de refrigeração apenas do seguinte modo:

• Com o cabo de ligação de corrente contínua a uma fonte de alimentação de corrente contínua no veículo

• Com o cabo de ligação de corrente alternada a uma fonte de alimentação de corrente alternada Nunca retire a ficha da tomada puxando pelo cabo. Se o aparelho de refrigeração estiver ligado a uma tomada de corrente contínua, desligue o aparelho de refrigeração e outros aparelhos consumidores da bateria antes de ligar um carregador rápido. Se o aparelho de refrigeração estiver ligado a uma tomada de corrente contínua, desconecte o aparelho de refrigeração ou desligue-o quando desligar o motor. Caso contrário, a bateria pode ficar descarregada. 119PTDometic CFF O aparelho de refrigeração não é adequado para o transporte de materiais cáusticos ou materiais que contenham solventes. O isolamento do aparelho de refrigeração contém ciclopentano inflamável e requer medidas de eliminação especiais. No fim da respetiva vida útil, encaminhe o aparelho de refrigeração para um centro de reciclagem adequado. Não coloque o aparelho de refrigeração nas proximidades de chamas abertas ou de outras fontes de calor (aquecedores, radiação solar direta, fornos a gás, etc.). Risco de sobreaquecimento! Certifique-se sempre de que existe um espaço mínimo de ventilação de 50 mmem todos os lados do aparelho de refrigeração. Mantenha a área de ventilação livre de quaisquer objetos que possam obstruir o fluxo de ar para os componentes de refrigeração. Não utilize nem armazene o aparelho de refrigeração em compartimentos fechados ou em áreas sem circulação de ar ou com uma circulação de ar muito reduzida. Não verta líquidos nem gelo para dentro do recipiente interior. Nunca mergulhe o aparelho de refrigeração em água. Proteja o aparelho de refrigeração e os cabos do calor e da humidade. O aparelho de refrigeração não pode ser exposto à chuva. 120Dometic CFFPT 5 Material fornecido

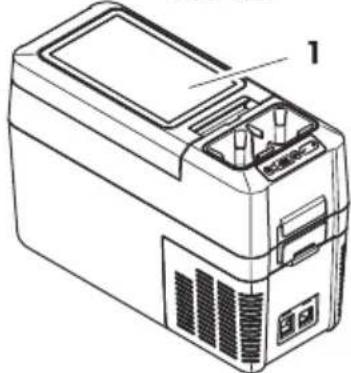

Posição na fig. na página121 Quantidade Descrição 1 1 Geleira 121PTDometic CFF Posição na fig. na página121 Quantidade Descrição 2 1 Cabo de ligação de corrente contínua 3 1 Cabo de ligação de corrente alternada 4 2 Apenas CFF20, CFF35, CFF45, CFF70DZ: Kit de pega de transporte constituída por:

• 8 parafusos de fixação

• 1 chave Allen 5 1 Apenas CFF12: Correia de ombro – 1 Manual de instruções 6 Utilização adequada O aparelho de refrigeração é adequado para refrigerar alimentos. O aparelho de refrigeração também é adequado para a utilização em veículos. O aparelho de refrigeração foi desenvolvido para ser ligado a uma fonte de alimentação de bordo de corrente contínua de veículos ou barcos, a uma bateria de corrente contínua auxiliar ou a uma fonte de alimentação de corrente alternada. O aparelho de refrigeração é adequado para campismo ou outras utilizações recreativas semelhantes. O aparelho de refrigeração está concebido para ser utilizado em aplicações domésticas e semelhantes, tais como:

• Áreas de cozinha do pessoal em estabelecimentos comerciais, escritórios e outros ambientes de trabalho

• Explorações agrícolas

• Aplicações do ramo de catering e em aplicações semelhantes do comércio grossista Este produto destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções. Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do produto. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria. O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:

• Instalação, montagem ou ligação incorretas, incluindo sobretensões

• Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante

• Alterações ao produto sem autorização expressa do fabricante

• Utilização para outras finalidades que não as descritas no presente manual A Dometic reserva-se o direito de alterar o design e as especificações do produto. 7 Descrição técnica A refrigeração é efetuada através de um circuito de refrigeração com compressor que requer pouca manutenção. O elevado isolamento e o compressor potente asseguram uma refrigeração eficiente e rápida. 122Dometic CFFPT O aparelho de refrigeração é adequado para a utilização móvel. O aparelho de refrigeração resiste a uma inclinação de 30°, por ex. em barcos, durante períodos curtos.

7.1 Âmbito de funções

• Fonte de alimentação com ligação prioritária à fonte de alimentação de corrente alternada

• Monitorizador da bateria de três níveis para proteger a bateria do veículo (desliga-se automaticamente se a tensão da bateria for baixa)

• Monitor com indicador da temperatura em °C e °F

• Regulação da temperatura: em incrementos de 1°C (1°F)

• Função de regulação de intensidade da luminosidade do monitor com 3níveis

• Suporte para bebidas amovível (apenasCFF12)

• Divisória amovível (apenas CFF18)

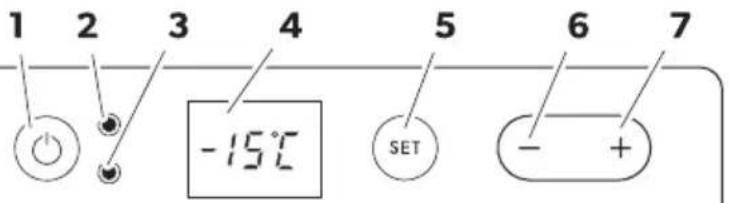

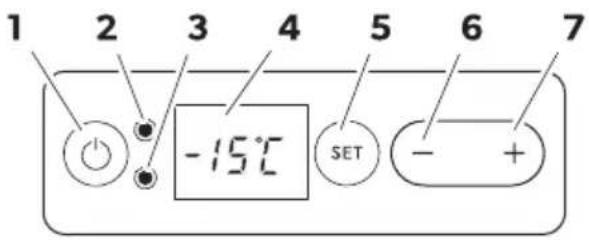

7.2 Elementos de comando e de indicação

Item Descrição Explicação 1 Liga ou desliga o aparelho de refrigeração quando o botão é pressionado durante um a dois segundos Indicação de estado LED acende a verde: o compressor está ligado LED acende a laranja: o compressor está desligado

LED pisca a laranja: o monitor desliga-se automaticamente devido a uma tensão da bateria baixa 3 ERROR LED pisca a vermelho: o aparelho está ligado, mas não está operacional 4 – Monitor, indica a informação Duas zonas (DZ): Apresenta um monitor por zona 5 SET Seleciona o modo de introdução

• Regulação da temperatura

• Representação em Celsius ou Fahrenheit

• Regulação do monitorizador da bateria

• Regulação da luminosidade do monitor 6 – Prima uma vez para reduzir o valor 125PTDometic CFF Item Descrição Explicação 7 + Prima uma vez para aumentar o valor 8 Duas zonas (DZ): Indicação de estado: O LED acende a azul quando o compartimento está a refrigerar Tomadas de ligação

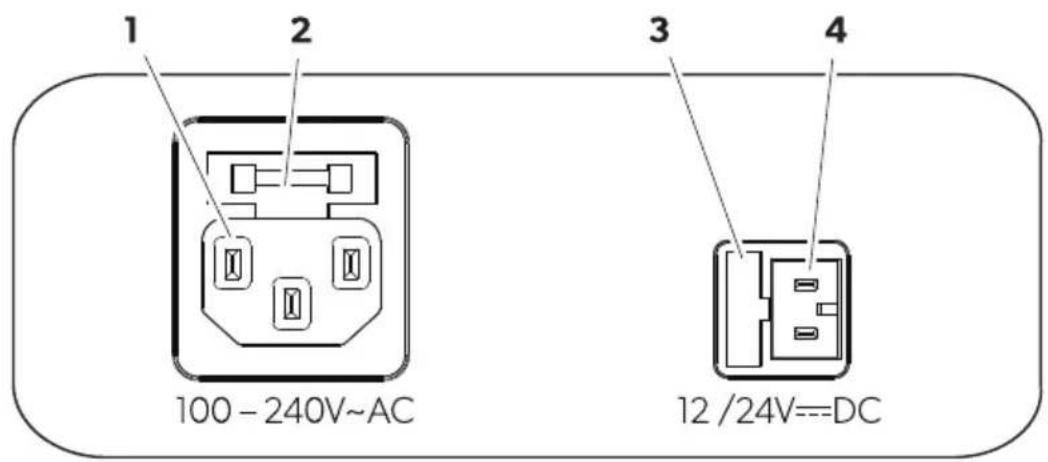

Item Descrição 1 Ligação de encaixe da alimentação de tensão em corrente alternada 2 Porta-fusíveis de corrente alternada 3 Tampa do fusível de corrente contínua 4 Ligação de encaixe da alimentação de tensão em corrente contínua 8 Antes da primeira utilização OBSERVAÇÃO Por motivos de higiene, antes de ligar o aparelho de refrigeração pela primeira vez, limpe o interior e exterior com um pano húmido (consulte Limpeza e manutenção na página138). Instalar as pegas

1. CFF20: Encaixe dois suportes (1) e uma pega (2) para montar uma pega. Fixe os suportes com os parafusos

fornecidos nos orifícios existentes.

2. CFF35, CFF45, CFF70DZ : Fixe a pega com os parafusos fornecidos em 2 dos orifícios redondos.

3. Fixe a pega com os parafusos fornecidos em 2 dos orifícios em forma de cintura.

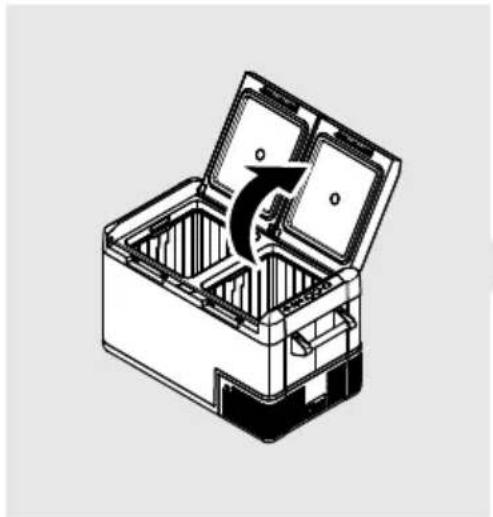

Para abrir a tampa, desencaixe (A). CFF35, CFF45: A tampa pode ser aberta dos dois lados. CFF35, CFF45: Para remover a tampa, desencaixe as linguetas de ambos os lados ao mesmo tempo (B). CFF12, CFF18, CFF20, CFF70DZ: Empurre a tampa para lá da posição de abertura (B). 129PTDometic CFF Posição de abertura da tampa A tampa tem uma posição de abertura integrada (A). Não force a tampa para além desta posição integrada (B).

NOTA! Risco de danos Se a tampa foi demasiado forçada, siga os passos descritos em Tampa para lá da posição de abertura integrada (CFF35, CFF45) na página139. Remover o suporte para bebidas (apenas CFF12) Levante e retire o suporte para bebidas para aceder a uma área de armazenamento cómoda.

Selecionar as unidades de temperatura As unidades de representação de temperatura podem ser alternadas entre Celsius e Fahrenheit da seguinte forma:

1. Ligue o aparelho de refrigeração.

2. Prima o botão SET:

a) CFF12, CFF18, CFF20, CFF35, CFF45: Duas vezes. b) CFF70DZ: três vezes.

3. Use os botões + ou – para selecionar Celsius ou Fahrenheit.

O monitor indica, durante alguns segundos, a unidade de temperatura selecionada. O monitor pisca algumas vezes antes de voltar a apresentar a temperatura atual. 9 Operation

9.1 Evitar desperdício alimentar

Para evitar desperdício alimentar, observe o seguinte Mantenha as oscilações de temperatura o mais reduzidas possível. Abra o aparelho de refrigeração apenas as vezes que forem necessárias e apenas durante o tempo necessário. Armazene os alimentos de modo a que o ar continue a circular bem. Ajuste a temperatura à quantidade e ao tipo de alimentos. Os alimentos podem absorver ou libertar facilmente cheiro ou sabor. Armazene os alimentos sempre bem cobertos ou em recipientes/garrafas fechadas.

Escolha um local bem ventilado e protegido da luz solar direta. Primeiro, deixe os alimentos quentes arrefecerem antes de os refrigerar no aparelho de refrigeração. Não abra o aparelho de refrigeração mais vezes do que as necessárias. Não deixe o aparelho de refrigeração aberto durante mais tempo do que o necessário. 131PTDometic CFF Se o aparelho refrigerador estiver equipado com um cesto: Para um consumo de energia otimizado, posicione o cesto na sua posição original de entrega. Verifique regularmente se a vedação da tampa ainda está corretamente encaixada. Evite temperaturas desnecessariamente baixas.

9.3 Ligar o aparelho de refrigeração

Ligar a uma bateria (carro ou barco) O aparelho de refrigeração pode ser operado com 12 V ou 24 V . Por motivos de segurança, o aparelho de refrigeração está equipado com um sistema eletrónico para evitar a inversão da polaridade. Desta forma, protege-se o aparelho de refrigeração de um curto-circuito ao conectá-lo a uma bateria. NOTA! Risco de danos Para proteção do aparelho, o cabo de corrente contínua fornecido inclui um fusível no interior da ficha. Não remova a ficha de corrente contínua com fusível. Utilize apenas o cabo de corrente contínua fornecido.

Insira o cabo de conexão de corrente contínua ( fig. na página1212 ) na tomada de tensão de corrente contínua do aparelho de refrigeração ( fig. na página1264).

2. Ligue o cabo de conexão a uma tomada de corrente contínua.

Ligação a uma rede de corrente alternada O aparelho de refrigeração possui uma fonte de alimentação integrada para múltiplas tensões com sistema de ligação prioritária a uma fonte de tensão em corrente alternada. A ligação prioritária comuta automaticamente o funcionamento do aparelho de refrigeração para corrente alternada se o aparelho for ligado a uma fonte de alimentação de corrente alternada mesmo que o cabo de conexão de corrente contínua permaneça ligado. Ao comutar entre a fonte de alimentação de corrente alternada e a alimentação por bateria, o LED vermelho pode acender brevemente.

2. Ligue o cabo de conexão a uma tomada de corrente alternada.

9.4 Utilizar o monitorizador da bateria

O aparelho de refrigeração está equipado com um monitorizador de bateria multinível que protege a bateria do veículo contra uma descarga profunda quando este é ligado à rede de bordo de corrente contínua. Se o aparelho de refrigeração for operado com a ignição do veículo desligada, ele desliga-se automaticamente assim que a tensão de alimentação descer abaixo de um valor definido. O aparelho de refrigeração liga-se novamente assim que a bateria estiver carregada até ao nível de tensão para o novo arranque. NOTA! Risco de danos Quando desligada pelo monitorizador da bateria, a bateria deixará de estar completamente carregada. Evite ligar repetidamente ou utilizar consumidores de energia sem fases de carregamento longas. Certifique-se de que a bateria está carregada. No modo "HIGH", o monitorizador da bateria responde mais rapidamente em comparação com os modos LOW e MED (ver tabela seguinte). 132Dometic CFFPT Modo do monitorizador da bateria LOW MED HIGH Tensão de desligamento a 12 V 10,1 V 11,2 V 11,8 V Tensão de novo arranque a 12 V 11,4 V 12,2 V 12,6 V Tensão de desligamento a 24 V 21,5 V 24,1 V 24,6 V Tensão de novo arranque a 24 V 23 V 25,3 V 26,2 V O modo do monitorizador da bateria pode ser selecionado como se segue:

1. Ligue o aparelho de refrigeração.

2. Prima o botão SET três vezes.

Para aparelhos de refrigeração de duas zonas, prima o botão SET quatro vezes.

3. Utilize os botões + ou – para selecionar o modo do monitorizador da bateria.

O monitor apresenta, durante alguns segundos, o modo selecionado: Lo (BAIXO), Nd (MÉDIO), Hi (ELEVADO) O monitor pisca algumas vezes antes de voltar a apresentar a temperatura atual. OBSERVAÇÃO Se o aparelho de refrigeração for alimentado pela bateria do veículo, selecione o modo do monitorizador da bateria "HIGH". Se o aparelho de refrigeração estiver conectado a uma bateria de alimentação, o modo do monitorizador da bateria “LOW” será suficiente.

9.5 Utilização do aparelho de refrigeração

NOTA! Risco de sobreaquecimento Certifique-se sempre de que existe uma ventilação suficiente por forma a que o calor gerado possa ser dissipado. Assegure-se de que as aberturas de ventilação não estão tapadas. Certifique-se de que o aparelho está posicionado a uma distância suficiente de paredes ou objetos de modo a que o ar possa circular. NOTA! Risco de danos devido a uma temperatura demasiado baixa Certifique-se de que apenas objetos que possam ser refrigerados à temperatura selecionada são colocados no aparelho de refrigeração. NOTA! Risco de danos Coloque o aparelho de refrigeração como ilustrado ( fig. na página121 1). Se colocar o aparelho de refrigeração em funcionamento numa orientação diferente, o aparelho poderá ficar danificado. OBSERVAÇÃO No funcionamento com bateria, o monitor desliga-se automaticamente se a tensão da bateria for baixa. O LED pisca a laranja. Antes da primeira utilização na página126

1. Coloque o aparelho de refrigeração sobre uma base estável.

2. Ligue o aparelho de refrigeração (ver Ligar o aparelho de refrigeração na página132).

3. Prima o botão durante um a doissegundos.

O LED acende-se. O monitor ( fig. na página125 4) liga-se e indica a temperatura atual. 133PTDometic CFF O aparelho de refrigeração começa a refrigerar o interior. Trancar a tampa do aparelho de refrigeração OBSERVAÇÃO CFF35, CFF45: Ao trancar a tampa, certifique-se de que ambos os pinos laterais das linguetas estão totalmente encaixados para garantir uma boa vedação da tampa. Uma lingueta poderá encaixar-se ligeiramente antes da outra. Se a tampa não estiver fechada de igual forma em ambos os lados, pressione até ouvir um segundo clique.

Pressione a lingueta ( fig. na página124) para baixo até encaixar de forma audível

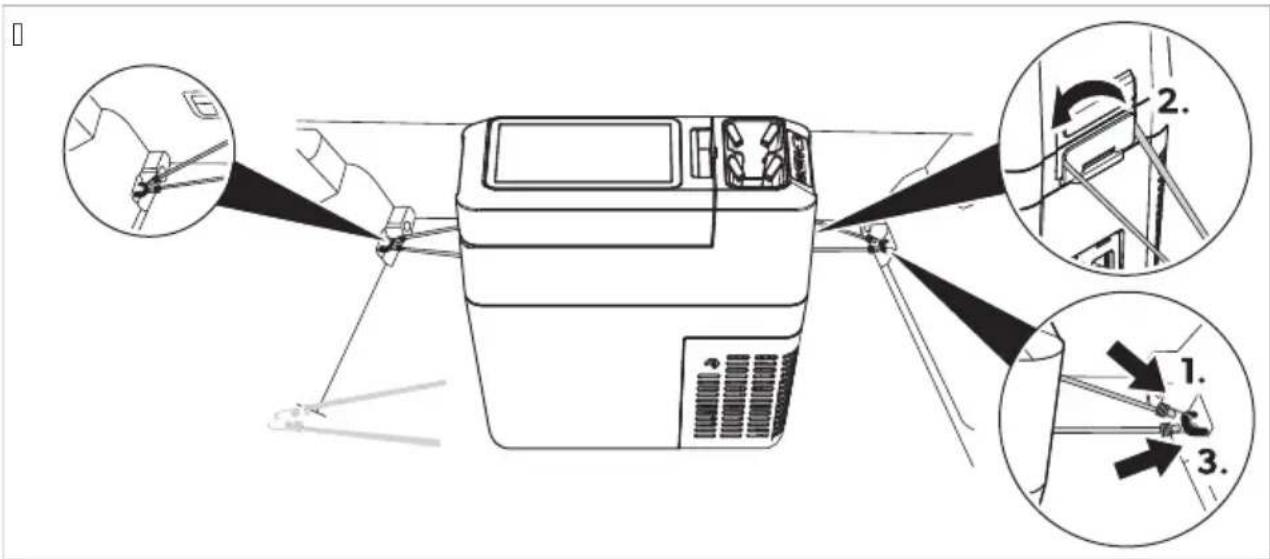

9.6 Fixar o aparelho de refrigeração durante o transporte (apenas CFF12)

AVISO! Perigo de ferimentos Certifique-se de que o aparelho de refrigeração está corretamente fixo. Caso contrário, em caso de travagem brusca, o aparelho pode deslocar-se e causar lesões graves nos passageiros. Ao transportar o aparelho de refrigeração num veículo, pode fixar o aparelho com o cinto de segurança ou com fixadores de bagagem para que se mantenha na sua posição. Ao fixar com um cinto de segurança, proceda conforme ilustrado ( fig. na página134).

Prima uma vez o botão SET. Selecione a temperatura de refrigeração com os botões + e – . A temperatura de refrigeração aparece no monitor durante alguns segundos. O monitor pisca algumas vezes e a temperatura atual volta a ser apresentada. Aparelhos de refrigeração de duas zonas

1. Prima o SET botão uma vez para o compartimento grande ou duas vezes para o compartimento pequeno.

O monitor do compartimento selecionado pisca.

2. Selecione a temperatura de refrigeração com os botões + e – .

Cada compartimento pode ser posto a funcionar como frigorífico ou congelador. A temperatura de refrigeração aparece no monitor do compartimento selecionado durante alguns segundos. O monitor pisca algumas vezes e a temperatura atual volta a ser apresentada.

9.8 Desligar ou ligar um compartimento (aparelhos de refrigeração de duas zonas)

Se necessitar apenas de um compartimento, é possível desligar o outro para poupar energia. Desligar um compartimento

1. Prima o SET botão uma vez para o compartimento grande ou duas vezes para o compartimento pequeno.

O monitor do compartimento selecionado pisca.

OFF pisca durante cincosegundos no monitor do respetivo compartimento de refrigeração e, em seguida, é exibido OFF. Ligar um compartimento Se o monitor do compartimento exibir OFF, pode ligar o compartimento da seguinte forma:

1. Prima o SET botão uma vez para o compartimento grande ou duas vezes para o compartimento pequeno.

O monitor do compartimento selecionado pisca.

135PTDometic CFF A temperatura de refrigeração aparece no monitor durante alguns segundos. O monitor pisca algumas vezes e a temperatura atual é apresentada.

9.9 Definir a luminosidade do monitor

A luminosidade do monitor pode ser regulada para condições de pouca iluminação ambiente. Para definir o nível de regulação de intensidade da luminosidade do monitor, proceda da seguinte forma:

1. Ligue o aparelho de refrigeração.

2. Prima o botão SET quatro vezes.

Para aparelhos de refrigeração de duas zonas, prima o botão SET cinco vezes.

3. Utilize os botões + e – para definir a luminosidade do monitor.

O monitor irá exibir a seguinte informação: d0 (predefinição), d1 (médio), d2 (escuro). O monitor exibe, durante alguns segundos, o modo definido. O monitor pisca duas vezes antes de voltar a apresentar a temperatura atual. OBSERVAÇÃO Em relação ao brilho, a predefinição de fábrica do monitor é d0. Em caso de falha, a luminosidade volta automaticamente para d0. Após a resolução de falhas, a luminosidade definida é reativada.

9.10 Desligar o aparelho de refrigeração

1. Esvazie o aparelho de refrigeração.

2. Desligue o aparelho de refrigeração.

3. Desligue o cabo de ligação.

Se não pretender utilizar o aparelho de refrigeração durante um longo período: Deixe a tampa ligeiramente aberta. Assim, evita-se a formação de odores.

9.11 Descongelar o aparelho de refrigeração

A humidade do ar pode formar gelo no interior do aparelho de refrigeração ou no evaporador. Tal reduz a potência de refrigeração. NOTA! Risco de danos Nunca utilize ferramentas duras ou pontiagudas para retirar as camadas de gelo ou soltar objetos congelados. Para descongelar o aparelho de refrigeração, proceda do seguinte modo:

1. Remova os produtos que se encontram no aparelho de refrigeração.

2. Se necessário, coloque os produtos noutro aparelho de refrigeração para os manter frescos.

3. Desligue o aparelho de refrigeração.

4. Deixe a tampa aberta.

5. Limpe a água de descongelação.

9.12 Substituir o fusível de corrente alternada

PERIGO! Risco de eletrocussão Antes da substituição do fusível do aparelho, desligue a fonte de alimentação e retire o cabo de ligação.

1. Desligue a fonte de alimentação do aparelho.

2. Retire o cabo de ligação.

Retire o encaixe do fusível ( fig. na página125) com uma chave de parafusos.

4. Substitua o fusível de vidro danificado por um fusível do mesmo tipo e com a mesma especificação (4 A, 250 V).

5. Volte a pressionar o encaixe do fusível para dentro da caixa.

6. Volte a ligar a fonte de alimentação ao aparelho.

9.13 Substituir o fusível de corrente contínua

1. Desligue a fonte de alimentação do aparelho de refrigeração.

Retire a tampa do fusível ( fig. na página125) com uma chave de parafusos.

3. Inverta a tampa do fusível e utilize o gancho para remover o fusível de encaixe plano danificado.

4. Coloque um novo fusível com o mesmo tipo e a mesma especificação.

5. Volte a colocar a tampa do fusível.

6. Volte a ligar a fonte de alimentação ao aparelho de refrigeração.

9.14 Substituir o fusível da ficha de corrente contínua

Substitua o fusível com defeito por um novo do mesmo tipo e especificação conforme ilustrado ( fig. na página137).

NOTA! Risco de danos Para evitar quaisquer perigos, a lâmpada só pode ser substituída pelo fabricante, por um agente de assistência ou por uma pessoa com qualificações semelhantes. 10 Limpeza e manutenção PRECAUÇÃO! Risco de eletrocussão Certifique-se de que o aparelho de refrigeração está desligado da fonte de alimentação antes de qualquer trabalho de limpeza ou manutenção. NOTA! Risco de danos Nunca limpe o aparelho de refrigeração sob água corrente ou em água de lavar a loiça. Não utilize utensílios de limpeza abrasivos nem objetos duros ao limpar. De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido. Certifique-se que as aberturas de entrada e saída de ar do aparelho de refrigeração estão livres de pó e sujidade para que, durante o funcionamento, o calor possa ser libertado e o aparelho de refrigeração não seja danificado. 11 Resolução de falhas Falha Possível causa Sugestão de solução Não existe tensão na tomada de cor- rente conectada.

1. Conectado a tomada de corrente

contínua: Na maioria dos veículos, a ignição tem de ser ligada antes de ser possível fornecer energia à tomada de corrente contínua.

2. Conectado a tomada de corrente

alternada: Tente novamente nou- tra tomada. Um dos fusíveis do aparelho está dani- ficado. Substitua o fusível danificado do aparelho, ver Substituir o fusível de corrente alternada na página137 ou Substituir o fusível de corrente contínua na página137. O aparelho não funciona, o LED não acende. O adaptador de corrente alternada es- tá avariado. A reparação apenas pode ser realiza- da por um serviço de assistência técni- ca autorizado. O aparelho não refrigera (ficha inseri- da na tomada, o LED acende). Avaria no compressor. A reparação apenas pode ser realiza- da por um serviço de assistência técni- ca autorizado. O monitorizador da bateria foi defini- do a um nível demasiado elevado. Selecione uma definição inferior do monitorizador da bateria. O aparelho não refrigera (ficha inseri- da na tomada, o LED LED pisca a la- ranja, o monitor está desligado). Tensão da bateria demasiado baixa. Verifique a bateria e, se necessário, carregue-a. 138Dometic CFFPT Falha Possível causa Sugestão de solução A tomada de corrente contínua está suja. Tal origina um mau contacto elé- trico. Se a ficha do aparelho de refrigera- ção ficar muito quente na tomada de corrente contínua, é necessário limpar a tomada de corrente contí- nua ou a ficha não foi montada cor- retamente. O fusível da ficha de corrente contínua está queimado. Substitua o fusível da ficha de cor- rente contínua, ver Substituir o fusí- vel da ficha de corrente contínua na página137. O fusível de corrente contínua do apa- relho está queimado. Substitua o fusível danificado, ver Substituir o fusível de corrente con- tínua na página137. Durante o funcionamento na tomada de corrente contínua: a ignição está ligada, o aparelho não funciona e o LED não acende. O fusível do veículo está queimado. Substitua o fusível da tomada de corrente contínua do veículo. Con- sulte o manual de instruções do seu veículo. O monitor apresenta uma mensagem de erro (p. ex., "Err1") e o aparelho não refrigera. O aparelho desligou-se devido a uma falha interna. A reparação apenas pode ser realiza- da por um serviço de assistência técni- ca autorizado. Tampa para lá da posição de abertura integrada (CFF35, CFF45) PRECAUÇÃO! Perigo de ferimentos Tenha cuidado para não entalar o dedo enquanto fecha a tampa. NOTA! Risco de danos O incumprimento destas instruções pode levar a que a tampa se parta. Se a tampa foi forçada para lá da posição de abertura integrada, proceda da seguinte forma ( fig. na página139):

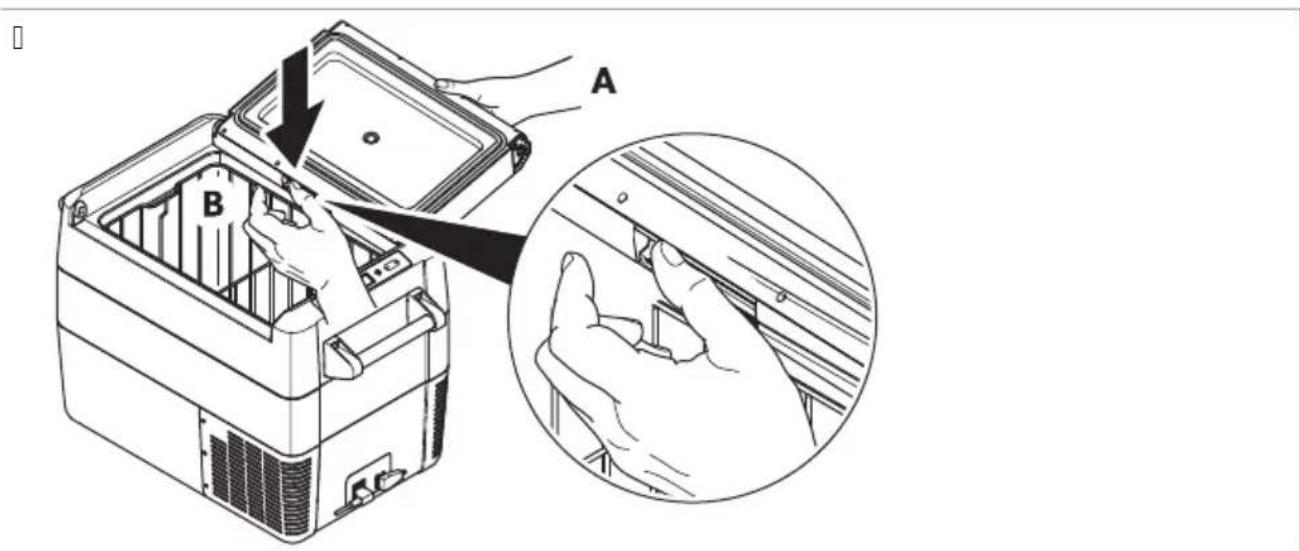

• Segure na tampa com uma mão (A). 139PTDometic CFF

• Pressione a lingueta com a outra mão (B).

• Feche a tampa o mais que conseguir sem entalar o dedo, enquanto pressiona a lingueta para evitar que se parta.

• Nesta altura, a tampa deve estar no ângulo ilustrado (fig.e, página12).

• Retire a mão da lingueta (B) e continue a fechar a tampa até ao fim. OBSERVAÇÃO As dobradiças poderão soltar-se da posição correta durante a ação de fecho final. Reposicione a tampa como se segue:

• Desencaixe simultaneamente as linguetas de ambos os lados da tampa.

• Levante e reposicione a tampa. 12 Garantia Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte a filial do fabricante no seu país (consulte dometic.com/dealer) ou o seu revendedor. Para fins de reparação ou de garantia, terá de enviar também os seguintes documentos:

• Uma cópia da fatura com a data de aquisição

• Um motivo de reclamação ou uma descrição da falha Tenha em atenção que as reparações feitas por si ou por não profissionais podem ter consequências sobre a segurança e anular a garantia. 13 Eliminação Reciclagem do material de embalagem: Sempre que possível, coloque o material de embalagem no respetivo contentor de reciclagem. Para eliminar definitivamente o produto, informe-se junto do centro de reciclagem ou revendedor mais próximo sobre as disposições de eliminação aplicáveis. O produto pode ser eliminado gratuitamente. se o produto contiver quaisquer pilhas, baterias recarregáveis ou fontes de luz não substituíveis, não tem de as remover antes da eliminação. 14 Dados técnicos O circuito de refrigeração contém uma pequena quantidade de um refrigerante ecológico mas inflamável. Este produto não é prejudicial para a camada de ozono e não aumenta o efeito de estufa. Qualquer refrigerante vazado pode incendiar-se. CFF12 Volume total 13 L 12 V / 24 VTensão de ligação 100 V … 240 V Corrente nominal 12 V (R134a) 6 A Corrente nominal 12 V (R600a) 5,6 A Corrente nominal 24 V (R134a) 3,3 A Corrente nominal 24 V (R600a) 2,5 A 140Dometic CFFPT CFF12 Corrente nominal 240 V @ 50 Hz (R134a) 0,35 A Corrente nominal 240 V @ 50 Hz (R600a) 0,52 A Refrigerante R134a ou R600a (ver placa de identificação de tipo) Capacidade de refrigeração (R134a) 10 °C… –

18 °C Capacidade de refrigeração (R600a) 20 °C… –

0,037 t (R134a) Potencial de aquecimento global (PAG) 1430 (R134a) Volume de refrigerante (R134a) 26 g Volume de refrigerante (R600a) 10 g Dimensões (L x A x P) sem pegas 562 mm× 380 mm× 235 mm Peso 9,7 kg Certificados CFF18 Volume total 19 L 12 V / 24 VTensão de ligação 100 V … 240 V Corrente nominal 12 V 4,5 A Corrente nominal 24 V 2,1 A Corrente nominal 240 V 0,5 A Potência de refrigeração 20 °C… –

0,049 t (R134a) Potencial de aquecimento global (PAG) 1430 (R134a) Dimensões LxAxP (com pegas) 903 mm× 500 mm× 443 mm (handle up) LxAxP (sem pegas) 785 mm× 500 mm× 443 mm Peso 23,8 kg Certificados 144Dometic CFFPT OBSERVAÇÃO Se a temperatura ambiente for superior a 32 °C, não é possível atingir a temperatura mínima. O R134a é um gás fluorado com efeito de estufa. A unidade de refrigeração está hermeticamente fechada. Consulte mais informações sobre o produto através do código QR existente na etiqueta de energia ou em eprel.ec.europa.eu.
