BRUKSANVISNING CFF12 DOMETIC

• 230Dometic CFFSV Svenska 1 Observera p. 231
• 2 Förklaring av symboler p. 231
• 3 Förklaring av symboler på apparaten p. 232
• 4 Säkerhetsanvisningar p. 232
• 5 Leveransomfattning p. 234
• 6 Avsedd användning p. 235
• 7 Teknisk beskrivning p. 235
• 8 Före den första användningen p. 239
• 9 Operation p. 244
• 10 Rengöring och skötsel p. 251
• 11 Felsökning p. 251
• 12 Garanti p. 252
• 13 Kassering p. 253
• 14 Tekniska data 1 Observera Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten. Genom att använda produkten bekräar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett sye och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. Aktuell produktinformation finns på documents.dometic.com. 2 Förklaring av symboler Ett signalord identifierar säkerhetsmeddelanden och meddelanden om egendomsskada och indikerar även farans allvarlighetsgrad. FARA! Anger en farlig situation som, om den inte kan undvikas, leder till döden eller allvarlig personskada. VARNING! Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada. AKTA! Anger en farlig situation som, om den inte kan undvikas, leder lindrig eller måttlig personskada. OBSERVERA! Anger en situation som, om den inte kan undvikas, kan leda till materiell skada. ANVISNING Kompletterande information om användning av produkten. 231SVDometic CFF 3 Förklaring av symboler på apparaten Varning! Brandrisk. Brandfarliga material. 4 Säkerhetsanvisningar FARA! Risk för dödsfall på grund av elektricitet För båtar: Om apparaten drivs med nätspänning, se till att strömförsörjningen är säkrad med en jordfelsbrytare (RCD), en automatsäkring för restström (RCCB) eller en jordfelsbrytare (GFCI). Installationen måste ske enligt gällande regler, särskilt i fuktiga utrymmen. Ta inte tag i avskalade ledningar med händerna. Detta gäller framför allt vid dri med växelström. Kontrollera, innan apparaten tas i dri, att elkabeln och stickkontakten är torra. VARNING! Explosionsrisk Lagra inga ämnen som kan explodera i kylapparaten, som t.ex. sprayburkar med lättantändlig drivgas. VARNING! Risk för dödsfall på grund av elektricitet Använd inte kylapparaten om den uppvisar synliga skador. Om kylapparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut mot en lämplig kabel eller kabelsats som finns tillgängliga hos tillverkaren eller servicerepresentanten. Denna kylapparat får endast repareras av härför utbildad personal. Om man utför reparationer på fel sätt kan man utsättas för avsevärda risker. Koppla in enheten i uttag med garanterat korrekt anslutning när enheten behöver jordas. VARNING! Brandrisk Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av kylapparaten. Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten. Vid skador på kylkretsen: p. 253

• Håll öppna lågor och potentiella antändningskällor borta från kylapparaten.

• Ventilera utrymmet väl.

• Stänga av kylapparaten. För kylapparater med antändningsbart köldmedium: I kylkretsen finns en liten mängd miljövänligt, men antändningsbart köldmedium. Det skadar inte ozonlagret och ökar inte växthuseffekten. Köldmedium som läcker kan antändas. Se till att ventilationsöppningarna på höljet eller i installationskonstruktionerna är fria från hinder. Använd inga mekaniska föremål eller andra medel för att snabba på avfrostningen, förutom om tillverkaren rekommenderar sådana föremål eller medel. Öppna eller skada inte kylkretsen. Använd inga elektriska produkter för arbeten inne i kylapparaten. Undantag: produkterna rekommenderas för sådan användning av tillverkaren. VARNING! Hälsorisk Barn från 8 års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här kylapparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen. 232Dometic CFFSV Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylapparater. Barn måste hållas under uppsikt så att de inte leker med apparaten. Rengöring och underhåll får inte genomföras av barn utan uppsikt. AKTA! Risk för dödsfall på grund av elektricitet Kontrollera, innan kylapparaten tas i dri, att elkabeln och stickkontakten är torra. Koppla bort kylapparaten från strömförsörjningen

• före varje rengörings- och underhållstillfälle

• eer varje användning AKTA! Hälsorisk Observera följande anvisningar för att undvika att livsmedel kontamineras:

• Kontrollera om kylapparatens kyleffekt uppfyller kraven för de livsmedel du vill hålla kalla.

• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

• Om kylapparaten hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i apparatens fack.

• Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem. Om kylapparaten står tom under lång tid:

• Stänga av kylapparaten.

• Avfrosta kylapparaten.

• Rengör och torka kylapparaten.

• Lämna locket öppet så att det inte bildas mögel i kylapparaten. OBSERVERA! Risk för skada Jämför spänningsuppgierna på typskylten med elförsörjningen på plats. Anslut endast kylapparaten på följande sätt:

• Med likströmskabeln till fordonets likströmsnät

• Med växelströmsanslutningskabeln till växelströmsförsörjning Dra aldrig ut stickkontakten ur uttaget genom att dra i kabeln. Om kylapparaten är kopplad till ett likströmsuttag ska du koppla bort kylapparaten och andra förbrukare från fordonsbatteriet innan en snabbladdare ansluts. Om kylapparaten är kopplad till ett likströmsuttag ska du koppla bort kylapparaten eller stänga av den när du stänger av motorn. Annars kan batteriet laddas ur. Kylapparaten är inte avsedd för transport av frätande material eller material med lösningsmedel. Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscentral. Placera inte kylapparaten i närheten av öppna lågor eller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.). Risk för överhettning! Kontrollera att det alltid finns minst 50 mm ventilationsutrymme på alla sidor på kylapparaten. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hindra luflödet till kylkomponenterna. Placera och använd inte kylapparaten i stängda fack eller utrymmen utan luflöde eller med bara minimalt luflöde. Fyll inte innerfacket med vätskor eller is. Doppa aldrig ner kylapparaten i vatten. Skydda kylapparaten och kablarna mot värme och fukt. Kylapparaten får inte utsättas för regn. 233SVDometic CFF 5 Leveransomfattning

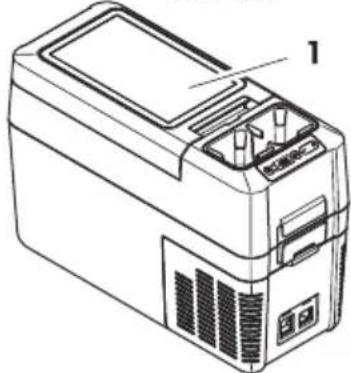

Artikel i bild. sida234 Mängd Beskrivning 1 1 Kylbox 234Dometic CFFSV Artikel i bild. sida234 Mängd Beskrivning 2 1 Anslutningskabel för likströmsanslutning 3 1 Anslutningskabel för växelströmsanslutning 4 2 Endast CFF20, CFF35, CFF45, CFF70DZ: Bärhandtagsset, bestående av:

• 4 hållare (endast CFF20)

• 1 insexnyckel 5 1 Endast CFF12: Axelrem – 1 Bruksanvisning 6 Avsedd användning Kylapparaten är avsedd för kylning av livsmedel. Kylapparaten är även lämplig för användning i fordon. Kylapparaten är konstruerad för att drivas med ett likström-strömförsörjningssystem i ett fordon eller på en båt, med ett likströms-reservbatteri eller ett växelströmssystem. Kylapparaten är lämplig för camping eller annat liknande fritidsbruk. Kylapparaten är avsedd att användas i hushåll och liknande, som:

• Personalkök i affärer, kontor eller andra arbetsmiljöer

• För gäster på hotell, motell eller andra typer av boenden

• miljöer liknande bed and breakfast

• catering och liknande utan försäljning. Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning. Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder. Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:

• Felaktig installation, montering eller anslutning, inklusive för hög spänning

• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren

• Ändringar som utförts utan uttryckligt medgivande från tillverkaren

• Användning för andra ändamål än de som beskrivs i denna bruksanvisning Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer. 7 Teknisk beskrivning Kylningsprocessen sker med hjälp av en kylkrets med kompressor som kräver mycket lite underhåll. Den generösa isoleringen och den krafulla kompressorn ger effektiv och snabb kylning. Kylapparaten är portabel. Kylapparaten klarar en kort tids lutning på 30°, exempelvis på båtar. 235SVDometic CFF

• Nätdel med prioritetskoppling för anslutning till växelspänningsuttag

• Batterivakt med tre steg för skydd av fordonsbatteriet (automatisk avstängning vid låg batterinivå)

• Display med temperaturvisning i °C och °F

• Temperaturinställning: I steg om 1°C (1°F)

• Visa dimningsfunktion med tre ljusnivåer

• Borttagbar korg (endast CFF35, CFF45 och CFF70DZ)

• Borttagbara bärhandtag (endast CFF20, CFF35, CFF45 och CFF70DZ) 236Dometic CFFSV

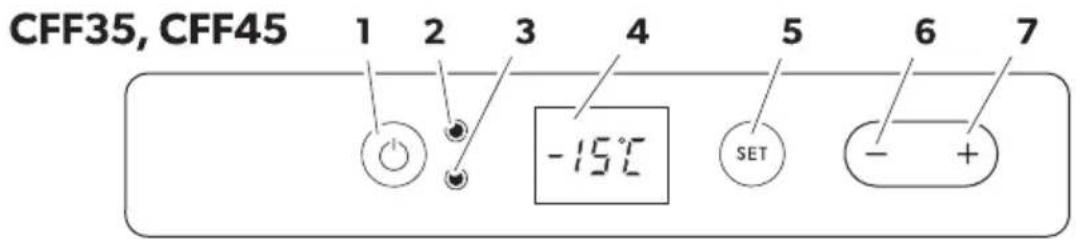

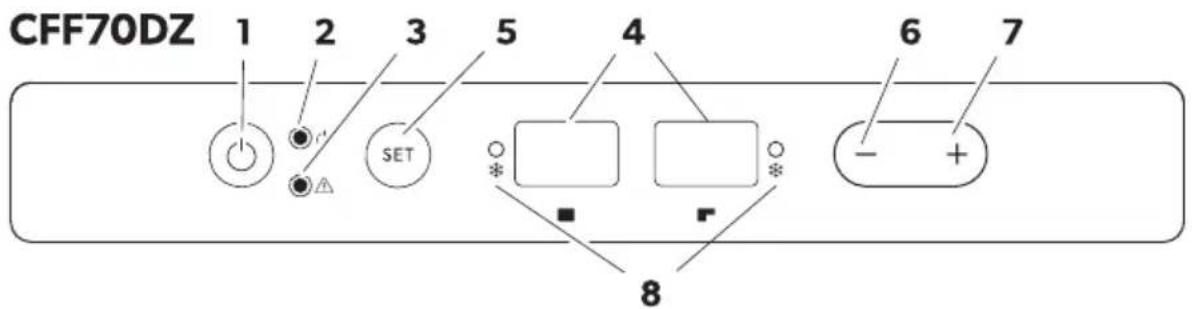

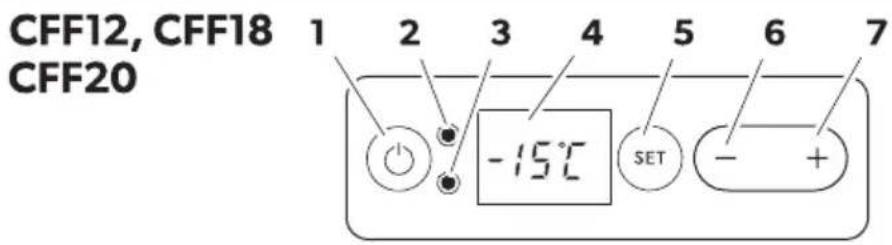

7.2 Reglage och indikeringskomponenter

Del Beskrivning Förklaring 1 Slår på och av kylapparaten när knappen trycks ned en till två sekunder Statusindikering Lysdioden lyser grönt: Kompressorn är på Lysdioden lyser orange: Kompressorn avstängd

Lysdioden blinkar orange: Displayen stängs av automatiskt vid låg batteris- pänning 3 ERROR Lysdioden blinkar rött: Produkten påslagen, men inte klar för användning 4 – Display, visar värdena Två zoner (DZ): Det finns endast en display per zon 5 SET Aktiverar inmatningsläget

• Temperaturinställning

• Visning av Celsius eller Fahrenheit

• Inställning av batterivakt

• Inställning av displayens ljusstyrka 6 – En tryckning sänker värdet 238Dometic CFFSV Del Beskrivning Förklaring 7 + En tryckning höjer värdet 8 Två zoner (DZ): Statusindikering: Lysdioden lyser blått när facket kyls Uttag

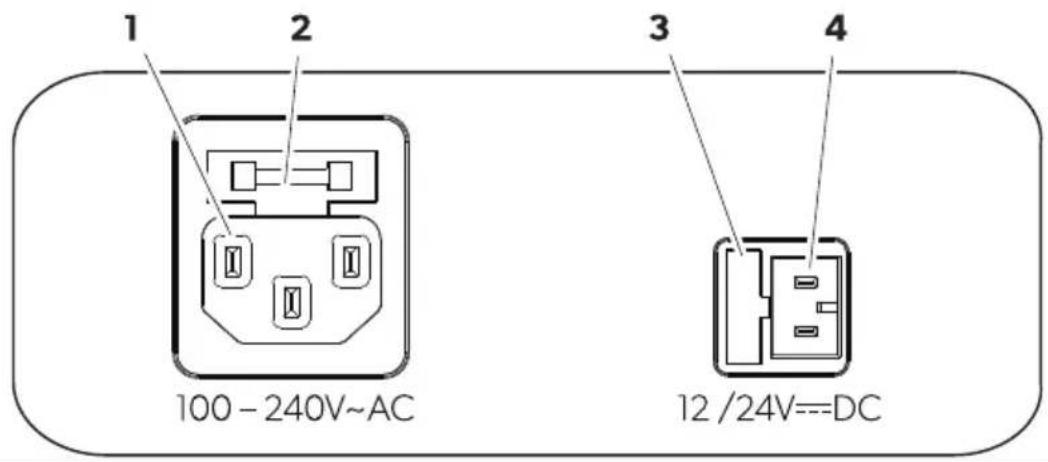

Del Beskrivning 1 Anslutningsuttag för växelström 2 Säkringshållare för växelström 3 Säkringsskydd för likström 4 Anslutningsuttag för likström 8 Före den första användningen ANVISNING Innan den nya kylapparaten tas i dri ska den av hygieniska skäl torkas av in- och utvändigt med en fuktig trasa (se Rengöring och skötsel sida251). Montera handtagen

1. CFF20: Montera ett handtag genom att kombinera två hållare (1) med ett handtag (2). Sätt fast hållarna med

hjälp av de medföljande skruvarna i de avsedda hålen.

2. CFF35, CFF45, CFF70DZ : Fäst handtaget med de medföljande skruvarna i två av de runda hålen.

3. Fäst handtaget med de medföljande skruvarna i två av de timglasformade hålen.

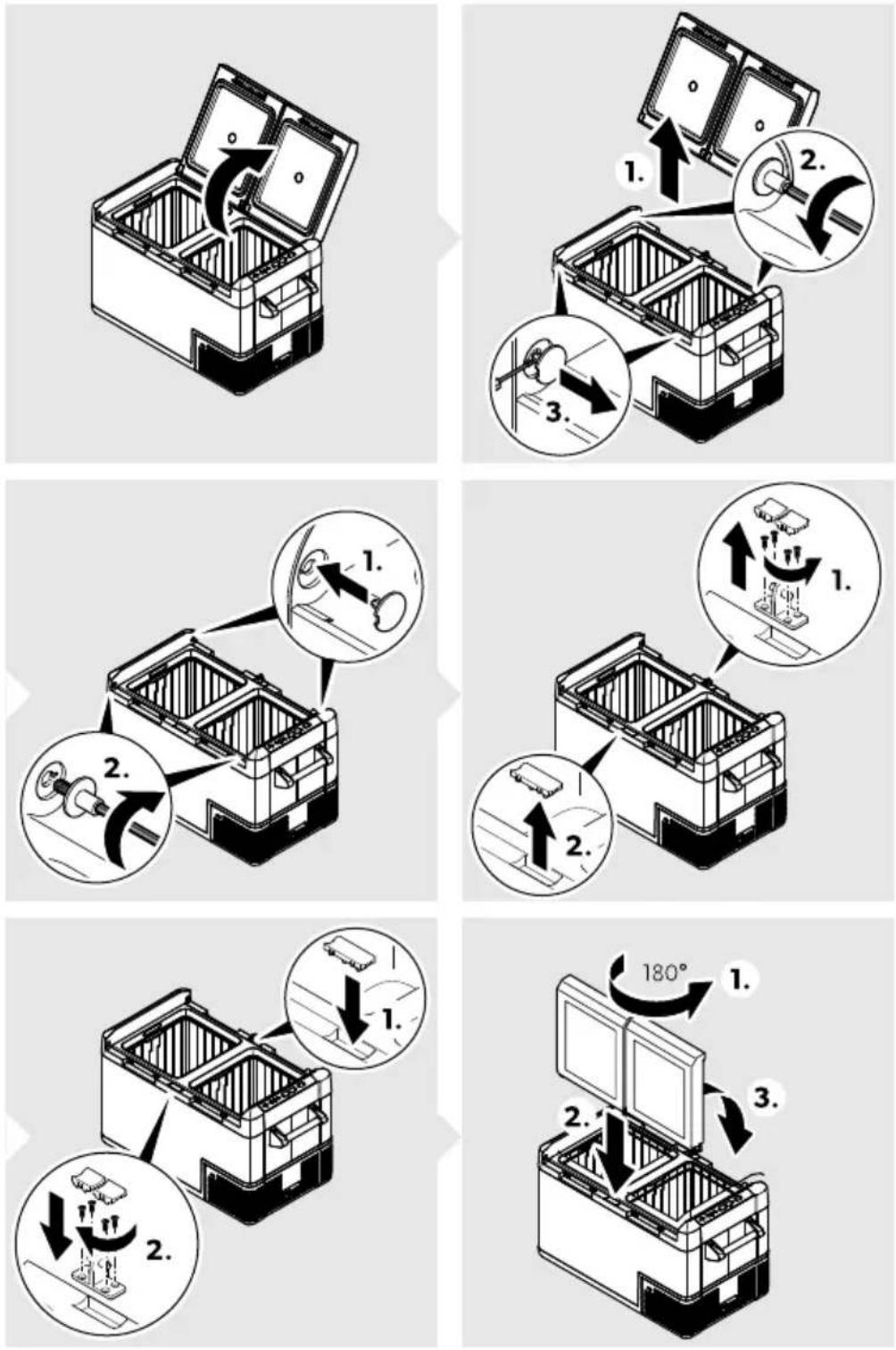

240Dometic CFFSV Vända på lockets öppning (endast två zoner)

Gör på följande sätt om du vill vända lockets öppning ( bild. sida241). 241SVDometic CFF Öppna eller ta bort locket

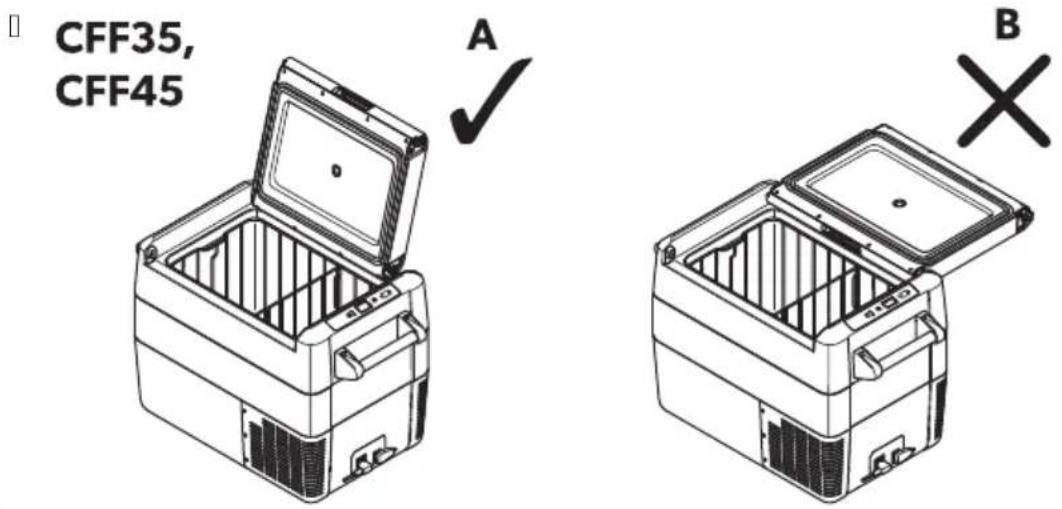

Lås upp (A) för att öppna locket. CFF35, CFF45: Locket kan öppnas från vilkendera sida. CFF35, CFF45: Lås upp båda sidorna samtidigt för att ta bort locket (B). 242Dometic CFFSV CFF12, CFF18, CFF20, CFF70DZ: Skjut på locket så att det hamnar på andra sidan om stoppläget för locket (B). Stoppläge för locket Locket har ett inbyggt stoppläge (A). Tvinga inte locket längre bort än det inbyggda stoppet (B).

OBSERVERA! Risk för skada Om du har skjutit locket för långt bort ska du följa de steg som beskrivs i Locket har passerat det inbyggda stoppet (CFF35 och CFF45) sida252. Ta bort mugghållaren (endast CFF12) Ly ut mugghållaren och få tillgång till ett praktiskt förvaringsutrymme.

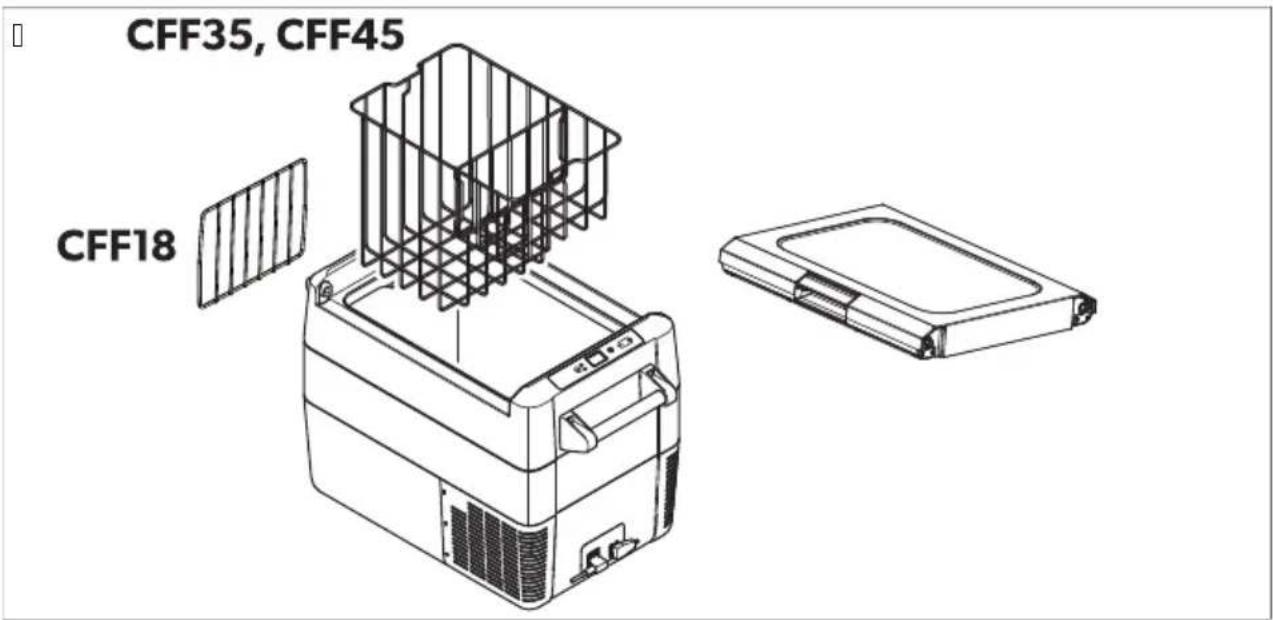

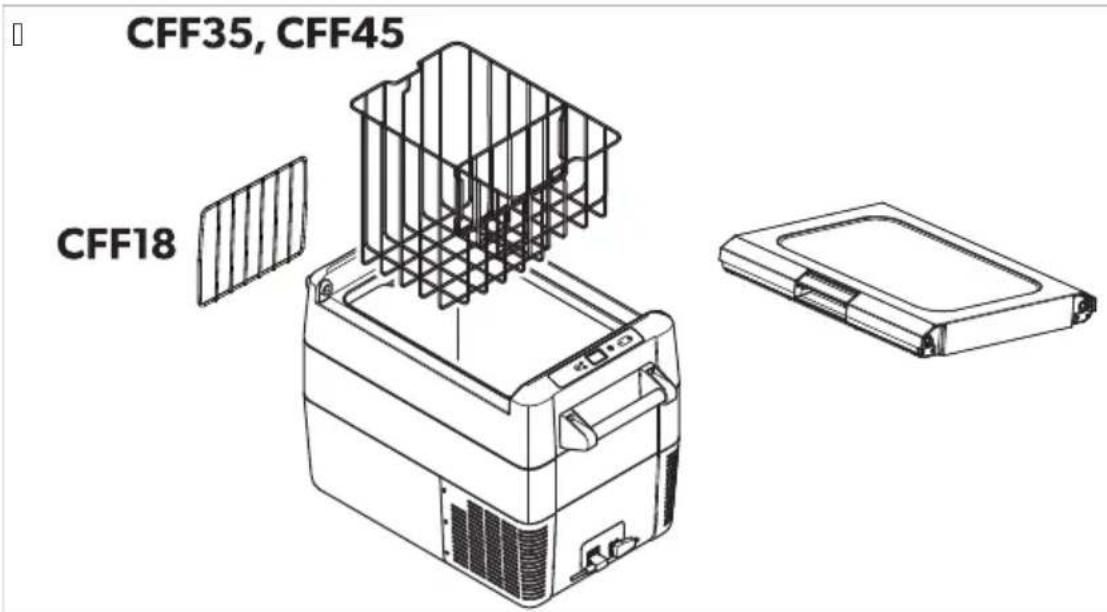

243SVDometic CFF Ta bort korgen (endast CFF35 och CFF45) och avdelaren (endast CFF18) OBSERVERA! Risk för skada Om du tar bort korgen medan locket är öppet kan locket repas och korgen deformeras. Vi rekommenderar att du tar bort locket innan du tar bort korgen. Gå tillväga enligt bilden ( bild. sida244).

Välja temperaturenheter Temperaturenheterna kan visas som Celsius eller Fahrenheit och man kan växla mellan enheterna på följande sätt:

a) CFF12, CFF18, CFF20, CFF35, CFF45: två gånger. b) CFF70DZ: Tre gånger.

3. Använd knapparna + och – för att växla mellan Celsius och Fahrenheit.

På displayen visas den inställda temperaturenheten i några sekunder. Displayen blinkar flera gånger innan aktuell temperatur visas igen. 9 Operation

9.1 Undvika matavfall

Undvik matavfall genom att tänka på följande Temperaturen ska vara så jämn som möjligt. Öppna bara kylapparaten så oa och så länge som är nödvändigt. Förvara livsmedlen på så sätt att luen kan cirkulera. Justera temperaturen eer mängden och typen av livsmedel. Livsmedel tar lätt upp eller utsöndrar lukter eller smaker. Livsmedel ska alltid förvaras övertäckta eller i förslutna behållare/flaskor. 244Dometic CFFSV

Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus. Låt varm mat svalna innan den läggs in i kylen. Öppna inte kylapparaten oare än nödvändigt. Låt inte kylapparaten vara öppen längre än nödvändigt. Om kylapparaten har en korg: För optimal energiförbrukning ska du placera korgen som den var placerad vid leveransen. Kontrollera med jämna mellanrum att locktätningen sitter ordentligt. Undvik onödigt låga temperaturer.

9.3 Ansluta kylapparaten

Anslutning av batteri (fordon eller båt) Kylapparaten kan användas med 12 V eller 24 V . Av säkerhetsskäl är kylapparaten utrustad med ett elektroniskt system för att förhindra att polerna omvänds. Vid anslutning till ett batteri skyddas kylapparaten på det här sättet mot kortslutning. OBSERVERA! Risk för skada För att skydda apparaten har likströmskabeln utrustats med en säkring inuti kontakten. Ta inte ut den säkringsförsedda likströmskontakten. Använd endast den medföljande likströmskabeln.

2. Anslut anslutningskabeln till utgången för likström.

Ansluta till växelström Kylapparaten har en multispänningskälla med prioritetskoppling så att den kan anslutas till en spänningskälla för växelström. Med hjälp av prioritetskopplingen växlar kylapparaten automatiskt om till växelströmsdri, om apparaten är ansluten till ett växelströmsnät, även om anslutningskabeln för likström fortfarande är inkopplad. När du växlar mellan växelström och batteriförsörjning kan det hända att den röda lysdioden tänds en kort stund.

Anslut växelströmskabeln ( bild 1, 3) i växelströmsuttaget på kylapparaten ( bild 4 1).

2. Anslut anslutningskabeln till en växelströmsförsörjning.

9.4 Använda batterivakten

Kylapparaten har en flerstegs batterivakt som skyddar fordonsbatteriet mot urladdning när kylapparaten ansluts till fordonets elsystem för likström. När kylapparaten används utan påslagen tändning i fordonet, stängs kylapparaten av automatiskt om försörjningsspänningen sjunker under ett inställbart värde. Kylapparaten startar så fort batteriet har laddats och återinkopplingsspänningen uppnås. OBSERVERA! Risk för skada När batterivakten har stängt av batteriet laddas batteriet inte längre fullt. Starta inte många gånger eller använd strömbrukare utan längre laddningsfaser. Kontrollera att batteriet laddas igen. I läget HIGH reagerar batterivakten snabbare än i lägena LOW eller MED (se den nedanstående tabellen). 245SVDometic CFF Batterivaktens läge LOW MED HIGH Avstängningsspänning vid 12 V 10,1 V 11,2 V 11,8 V Omstartspänningen vid 12 V 11,4 V 12,2 V 12,6 V Avstängningsspänning vid 24 V 21,5 V 24,1 V 24,6 V Omstartspänningen vid 24 V 23 V 25,3 V 26,2 V Gör så här för att välja batterivaktsläget:

1. Slå på kylapparaten.

2. Tryck tre gånger på knappen SET.

För kylenheter med två zoner trycker du på knappen SET fyra gånger.

3. Använd knappen + eller – för att ställa in batterivaktens läge.

På displayen visas det valda läget under några sekunder: Lo (LÅG), Nd (MEDEL), Hi (HÖG) Displayen blinkar flera gånger innan aktuell temperatur visas igen. ANVISNING Välj läget ”HIGH” för batterivakten om kylapparaten försörjs med hjälp av fordonsstartbatteriet. Om kylapparaten ansluts till ett förbrukarbatteri räcker läget ”LOW” för batterivakten.

9.5 Använda kylapparaten

OBSERVERA! Risk för överhettning Kontrollera alltid att det finns tillräckligt med ventilation så att den värme som alstras under drien kan skingras. Se till att ventilationsspringorna inte täcks över. Det måste finnas tillräckligt stort avstånd mellan apparaten och väggar eller andra föremål så att lu kan cirkulera. OBSERVERA! Skaderisk på grund av för låg temperatur Se till att det endast finns objekt i kylapparaten som får kylas till den inställda temperaturen. OBSERVERA! Risk för skada Placera kylapparaten enligt bilden ( bild. sida234 1). Om kylapparaten används i en annan riktning kan den ta skada. ANVISNING Om man använder ett batteri för kylapparaten, stängs displayen automatiskt av om batterispänningen är låg. Lysdioden blinkar orange. Före den första användningen sida239

1. Ställ kylapparaten mot ett fast underlag.

2. Anslut kylapparaten (se Ansluta kylapparaten sida245).

3. Håll ned -knappen i en till två sekunder.

LED-lampan lyser. Displayen ( bild. sida238 4) startas och den aktuella temperaturen visas. Kylapparaten startar och kyler kylutrymmet. 246Dometic CFFSV Låsa fast kylapparatens lock ANVISNING CFF35, CFF45: Kontrollera att de båda låsstien är fullständigt fastlåsta för att kontrollera att locket sitter tätt när du låser fast locket. Det kan hända att ett lås låses fast något före nästa. Om låset inte låses fast lika mycket på båda sidorna ska man trycka till det hörs ett till klick.

Tryck ned låset ( bild. sida237) tills du hör att det hakar fast

9.6 Fäst kylapparaten under transport (endast CFF12)

VARNING! Risk för personskada Kontrollera att kylapparaten sitter fast ordentligt. Annars kan den förskjutas och ge upphov till allvarliga skador på passagerarna vid en hård inbromsning. Vid transport av kylapparaten i ett fordon kan du använda säkerhetsbältet eller bagageremmar för att sätta fast kylapparaten så att den stannar på plats. När du fäster med ett säkerhetsbälte gör du på följande sätt ( bild. sida247).

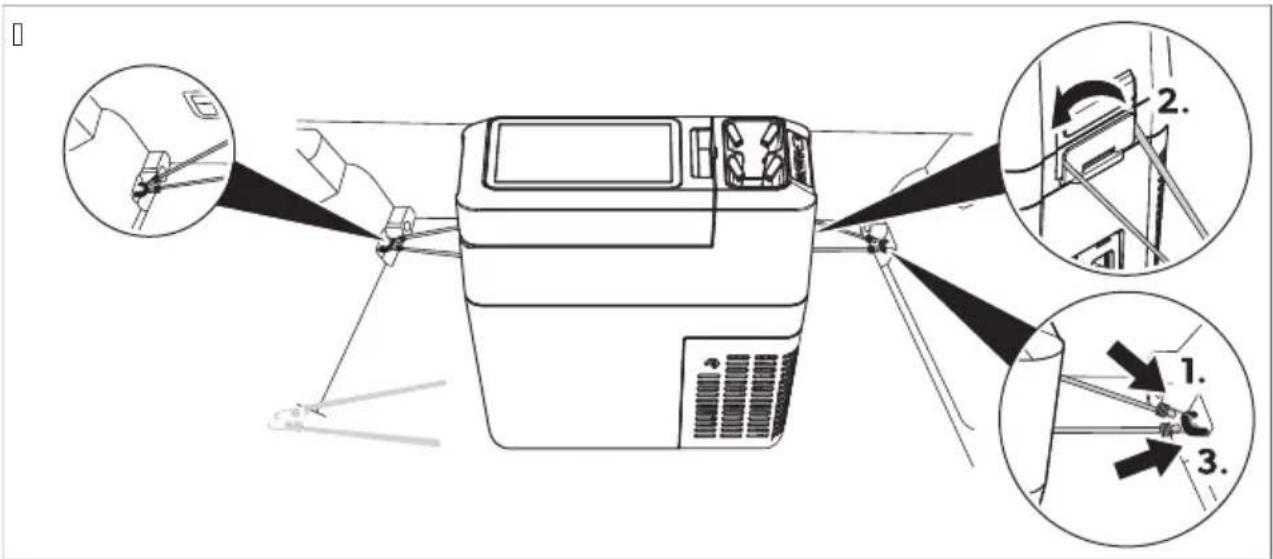

247SVDometic CFF När du fäster med bagageremmar gör du på följande sätt ( bild. sida248).

9.7 Ställa in temperaturen

Tryck en gång på knappen SET. Använd knappen + och – för att välja kyltemperaturen. På displayen visas kyltemperaturen i några sekunder. Displayen blinkar flera gånger och sedan visas den aktuella temperaturen igen. Kylenheter med två zoner

1. Tryck på knappen SET en gång för det stora facket eller två gånger för det lilla facket.

Displayen för det valda facket blinkar.

2. Använd knappen + och – för att välja kyltemperaturen.

Alla fack kan ställas in så att de fungerar som ett kylskåp eller ett frysfack. På det valda fackets display visas kyltemperaturen under några sekunder. Displayen blinkar flera gånger och sedan visas den aktuella temperaturen igen.

9.8 Stänga av eller slå på ett fack (kylenheter med två zoner)

Om man endast behöver använda ett fack kan man stänga av det andra facket för att spara energi. Stänga av ett fack

1. Tryck på knappen SET en gång för det stora facket eller två gånger för det lilla facket.

Displayen för det valda facket blinkar.

2. Tryck på knappen .

OFF blinkar i fem sekunder på respektive kylfacks display, sedan visas OFF. Slå på ett fack Om OFF visas på fackets display kan du slå på facket på följande sätt:

1. Tryck på knappen SET en gång för det stora facket eller två gånger för det lilla facket.

Displayen för det valda facket blinkar.

2. Tryck på knappen .

248Dometic CFFSV På displayen visas kyltemperaturen i några sekunder. Displayen blinkar flera gånger och sedan visas den aktuella temperaturen.

9.9 Ställa in displayens ljusstyrka

Det är möjligt att dimma displayens luststyrka för lägre omgivningsljus. Gör på följande sätt för att ställa in displayens dimningsnivå:

1. Slå på kylapparaten.

2. Tryck fyra gånger på knappen SET.

För kylenheter med två zoner trycker du på knappen SET fem gånger.

3. Använd knappen + och – för att ställa in displayens ljusstyrka.

Följande visas på displayen: d0 (standard), d1 (mellan), d2 (mörkt). På displayen visas inställningsläget i flera sekunder. Displayen blinkar två gånger innan aktuell temperatur visas igen. ANVISNING Displayens fabriksinställning för ljusstyrka är d0. Vid ett fel återgår ljusstyrkan automatiskt till ljusstyrkan d0. Eer felsökning återaktiveras den inställda ljusstyrkan.

9.10 Stänga av kylapparaten

2. Stäng av kylapparaten.

3. Dra ut anslutningskabeln.

Om kylen inte ska användas under en längre tid: Låt locket vara lite öppet. Detta gör att det inte alstras lukt.

9.11 Avfrosta kylapparaten

Lufuktigheten kan sätta sig som frost på förångaren eller i kylapparaten. Detta gör att kyleffekten minskar. OBSERVERA! Risk för skada Använd inte hårda eller spetsiga verktyg för att ta bort is eller lossa på fastfrusna föremål. Så här avfrostar du kylapparaten:

1. Ta ut kylapparatens innehåll.

2. Om det behövs placerar du innehållet i en annan kylapparat så att det hålls kallt.

3. Stänga av kylapparaten.

4. Låt locket vara öppet.

5. Torka bort avfrostningsvattnet.

9.12 Byta säkringen för växelström

FARA! Risk för dödsfall på grund av elektricitet Innan man byter ut apparatens säkring ska man koppla från strömtillförseln och anslutningskabeln. 249SVDometic CFF

1. Koppla från strömtillförseln från apparaten.

4. Byt ut den trasiga glassäkringen mot en ny säkring av samma typ med samma värde (4 A, 250 V).

5. Tryck in säkringshållaren i höljet igen.

6. Anslut strömtillförseln till apparaten igen.

9.13 Byta säkringen för likström

1. Koppla bort strömförsörjningen till kylapparaten.

3. Vänd på säkringsskyddet och använd kroken för att ta bort den trasiga flatsäkringen.

4. Sätt i en ny säkring av samma typ och värde.

5. Montera tillbaka säkringsskyddet.

6. Anslut strömförsörjningen till kylapparaten.

9.14 Byta likströmskontaktens säkring

Byt ut den trasiga säkringen mot en ny av samma typ och värde (se bild. sida250).

OBSERVERA! Risk för skada I sye att undvika fara får lampan endast bytas ut av tillverkaren, en servicerepresentant eller en person med liknande kvalifikationer. 250Dometic CFFSV 10 Rengöring och skötsel AKTA! Risk för dödsfall på grund av elektricitet Se till att kylapparaten är bortkopplad från strömförsörjningen före rengörings- eller underhållsarbete. OBSERVERA! Risk för skada Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten. Använd inte aggressiva rengöringsmedel eller hårda föremål under rengöringen. Rengör kylboxen emellanåt in- och utvändigt med en fuktig trasa. Se till att lunings-/ventilationsöppningarna på kylapparaten är rena från damm och smuts. På så vis avleds värmen vid användning och produkten skadas inte. 11 Felsökning Fel Möjlig orsak Lösning Det finns ingen spänning i det anslutna eluttaget.

1. Ansluten utgång för likström: I de

flesta fordon måste man första slå på tändningen innan det tillförs ström till utgången för likström.

2. Ansluten utgång för växelström:

Prova med en annan utgång. En apparatsäkring är trasig. Byt den trasiga säkringen, se Byta säkringen för växelström sida249 eller Byta säkringen för likström si- da250. Produkten fungerar inte, lysdioden ly- ser inte. Den integrerade växelströmsadaptern är defekt. Reparationer får endast utföras av auk- toriserad kundservice. Apparaten kyler inte (kontakten är in- satt, lysdioden lyser). Kompressorn defekt. Reparationer får endast utföras av auk- toriserad kundservice. Batterivakten är inställd för högt. Välj en lägre batterivaktsinställning.Apparaten kyler inte (kontakten är in- satt, lysdioden blinkar med orange sken, displayen är avstängd). Batterispänningen är för låg. Kontrollera batteriet, ladda det vid behov. Utgången för likström är smutsig. Det ger dålig elektrisk kontakt. Om kylapparatens stickkontakt blir mycket varm i uttaget för likström, måste antingen uttaget för likström rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten. Likströmskontaktens säkring har gått. Byt säkringen i likströmskontakten, se Byta likströmskontaktens säkring sida250. Apparatens säkring för likström har gått. Byt den trasiga säkringen, se Byta säkringen för likström sida250. Vid dri från uttag för likström: tänd- ningen är påslagen men kylboxen fun- gerar inte och lysdioden lyser inte. Fordonets säkring har gått. Byt säkringen för fordonets lik- strömsuttag. Se fordonets bruksan- visning. På displayen visas ett felmeddelande (t.ex. ”Err1”) och apparaten kyler inte. Produkten har stängts av p.g.a. en in- tern driftstörning. Reparationer får endast utföras av auk- toriserad kundservice. 251SVDometic CFF Locket har passerat det inbyggda stoppet (CFF35 och CFF45) AKTA! Risk för personskada Akta så att du inte klämmer tummen när du stänger locket. OBSERVERA! Risk för skada Om man inte beaktar de här anvisningarna kan locket gå sönder. Gör så här om locket har tryckts ned och passerat det inbyggda stoppet ( bild. sida252):

• Använd en hand för att stödja locket (A).

• Håll ned låset med den andra handen (B).

• Stäng locket i möjligaste mån utan att klämma tummen och håll samtidigt fortfarande ned låset så att det inte går sönder.

• Nu borde locket luta ungefär som på bilden (bild e, sidan 12).

• Ta bort handen från låset (B) och fortsätt genom att stänga locket fullständigt. ANVISNING Det kan hända att hakarna lossnar från det korrekta läget när man avslutar stängningen. Omplacera locket på följande sätt:

• Hantera låsen på lockets båda sidor samtidigt.

• Ly och omplacera locket. 12 Garanti Den lagstadgade garantitiden gäller. Kontakta tillverkarens filial i ditt land (se dometic.com/dealer) eller din återförsäljare om produkten är defekt. För reparations- och garantibehandling skickar du med följande dokument när du returnerar produkten:

• En kopia på fakturan med inköpsdatum

• En reklamationsbeskrivning eller felbeskrivning Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig. 252Dometic CFFSV 13 Kassering Återvinning av förpackningsmaterial: Lämna om möjligt förpackningsmaterialet till återvinning. När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. Produkten kan kasseras utan avgi. Om produkten innehåller icke-utbytbara batterier, laddningsbara batterier eller ljuskällor behöver du inte avlägsna dem före kassering. 14 Tekniska data I kylkretsen finns en liten mängd miljövänligt, men antändningsbart köldmedium. Det skadar inte ozonlagret och ökar inte växthuseffekten. Köldmedium som läcker kan antändas. CFF12 Total volym 13 L 12 V / 24 VAnslutningsspänning 100 V … 240 V Märkström 12 V (R134a) 6 A Märkström 12 V (R600a) 5,6 A Märkström 24 V (R134a) 3,3 A Märkström 24 V (R600a) 2,5 A Märkström 240 V @ 50 Hz (R134a) 0,35 A Märkström 240 V @ 50 Hz (R600a) 0,52 A Köldmedium R134a eller R600a (se typetikett) Kylkapacitet (R134a) 10 °C… –

-ekvivalent 0,049 t (R134a) Global uppvärmningspotential (GWP) 1430 (R134a) Dimensioner BxHxD (inklusive handtag) 903 mm× 500 mm× 443 mm (handle up) BxHxD (utan handtag) 785 mm× 500 mm× 443 mm Vikt 23,8 kg Certifikat ANVISNING Om omgivningstemperaturen överstiger 32 °C är det inte möjligt att uppnå minimitemperaturen. R134a är en fluorerad växthusgas. Kylenheten är hermetiskt tillsluten. Läs in QR-koden på energimärkningen för mer information om produkten eller besök eprel.ec.europa.eu.

• Trådkurv som kan ernes (kun CFF35, CFF45, CFF70DZ)

• Beveg låsene på begge sider av lokket samtidig.
