KÄYTTÖOHJE CFF12 DOMETIC

Siirrettävä kylmäsäilytyslaite Käyttöohje.........................................................

• 284Dometic CFFFI Suomi 1 Tärkeitä huomautuksia p. 285
• 2 Symbolien selitykset p. 285
• 3 Laitteen symbolien selitykset p. 286
• 4 Turvallisuusohjeet p. 286
• 5 Toimituskokonaisuus p. 288
• 6 Käyttötarkoitus p. 289
• 7 Tekninen kuvaus p. 289
• 8 Ennen ensimmäistä käyttökertaa p. 293
• 9 Operation p. 298
• 10 Puhdistus ja hoito p. 304
• 11 Vianetsintä p. 304
• 12 Takuu p. 306
• 13 Hävittäminen p. 306
• 14 Tekniset tiedot 1 Tärkeitä huomautuksia Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen. Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com. 2 Symbolien selitykset Merkkisana tunnistaa turvallisuusviestejä ja omaisuusvahinkoihin liittyviä viestejä ja osoittaa lisäksi vaaratekijän vakavuusasteen. VAARA! Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. VAROITUS! viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta. HUOMIO! viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta. HUOMAUTUS! viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta. OHJE Tuotteen käyttöä koskevia lisätietoja. 285FIDometic CFF 3 Laitteen symbolien selitykset Varoitus! Tulipalovaara. Syttyvät materiaalit. 4 Turvallisuusohjeet VAARA! Sähköiskun vaara Veneissä: Jos laitetta käytetään verkkosähköllä, varmista, että virransyötössä on vikavirtasuoja (RCD), vikavirtasuojakytkin (RCCB) tai maasulkukytkin (GFCI). Asennus on tehtävä voimassa olevien asennusmääräysten mukaisesti, etenkin, jos asennuspaikassa saattaa esiintyä kosteutta. Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea laitteen käyttöä vaihtovirtaverkkoon yhdistettynä. Huolehdi ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia. VAROITUS! Räjähdysvaara Älä säilytä kylmälaitteessa mitään räjähdysalttiita aineita kuten suihkepurkkeja, joissa on syttyvää ponneainetta. VAROITUS! Sähköiskun vaara Kylmälaitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. Jos kylmälaitteen liitäntäjohto on vaurioitunut, se on vaihdettava valmistajalta tai sen huoltopalvelulta saatavaan sopivaan liitäntäjohtoon tai kokoonpanoon vaaratilanteen välttämiseksi. Ainoastaan pätevät ammattilaiset saavat korjata tätä kylmälaitetta. Väärin tehdyistä korjauksista voi aiheutua vakavia vaaroja. Liitä laite pistorasiaan, jolla liitäntä on varmasti tukeva, etenkin jos laite täytyy maadoittaa. VAROITUS! Palovaara Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi kylmälaitetta paikalleen. Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse. Jos jäähdytyskierrossa on mikä tahansa vaurio: p. 307

• Pidä avotuli ja mahdolliset sytytyslähteet loitolla kylmälaitteesta.

• Tuuleta tila huolellisesti.

• Kytke kylmälaite pois päältä. Jos kylmälaitteen kylmäaine on syttyvää: Jäähdytyskierto sisältää pienen määrän ympäristöystävällistä mutta syttyvää kylmäainetta. Se ei vahingoita otsonikerrosta eikä edistä kasvihuoneilmiötä. Vuotava kylmäaine voi syttyä. Pidä laitekotelon tai asennusrakenteiden ilmanvaihtoaukot vapaina esteistä. Älä käytä mitään mekaanisia esineitä tai muita keinoja sulatusprosessin nopeuttamiseen paitsi, jos valmistaja suosittelee niiden käyttämistä. Älä avaa äläkä vahingoita jäähdytyskiertoa. Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen. VAROITUS! Terveysvaara Tätä kylmälaitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön 286Dometic CFFFI vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään kylmälaitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit. 3–8-vuotiaat lapset saavat sekä sijoittaa tuotteita kylmälaitteisiin että noutaa tuotteita sieltä. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella. Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa. HUOMIO! Sähköiskun vaara Varmista ennen kylmälaitteen käyttöönottoa, että johto ja pistoke ovat kuivia. Irrota kylmälaite virtalähteestä

• Aina ennen puhdistusta tai huoltoa

• Aina käytön jälkeen HUOMIO! Terveysvaara Vältä elintarvikkeiden pilaantuminen noudattamalla seuraavia ohjeita:

• Tarkista, onko kylmälaitteen jäähdytysteho riittävä elintarvikkeille, joita aiot kylmäsäilyttää.

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

• Jos kylmälaite jätetään auki pitkäksi aikaa, lämpötila laitteen lokeroissa voi nousta merkittävästi.

• Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa. Jos kylmälaite jätetään tyhjäksi pitkäksi ajaksi:

• Kytke kylmälaite pois päältä.

• Puhdista ja kuivaa kylmälaite.

• Jätä kansi auki, jotta kylmälaitteen sisälle ei pääse muodostumaan hometta. HUOMAUTUS! Vahingonvaara Varmista, että tyyppietiketin jännitetiedot vastaavat käytettävissä olevaa energiansyöttöä. Liitä kylmälaite vain seuraavalla tavalla:

• Tasavirtaliitäntäjohdolla ajoneuvon tasavirtaverkkoon

• Vaihtovirtaliitäntäjohdolla vaihtovirtaverkkoon Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä. Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaite ja muut sähkölaitteet akusta, ennen kuin liität pikalaturin. Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaite tai kytke se pois päältä, kun sammutat moottorin. Muutoin akku voi purkautua. Kylmälaite ei sovellu syövyttävien aineiden tai liuottimia sisältävien aineiden kuljettamiseen. Kylmälaitteen eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenetelmän. Kun kylmälaite on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen. Älä altista kylmälaitetta avotulelle tai muille lämpölähteille (lämmitys, suora auringonpaiste, kaasu-uunit jne.). Ylikuumenemisvaara! Varmista aina, että kylmälaitteella on joka suunnassa vähintään 50 mm tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voisivat haitata ilman virtausta jäähdytysosiin. Älä käytä äläkä säilytä kylmälaitetta suljetussa tilassa tai alueella, joissa ilma ei virtaa tai virtaa vain hyvin vähän. Älä laita sisäastiaan jäätä tai nesteitä. Älä koskaan upota kylmälaitetta veteen. Suojaa kylmälaite ja johdot kuumuudelta ja kosteudelta. 287FIDometic CFF Kylmälaitetta ei saa altistaa sateelle. 5 Toimituskokonaisuus

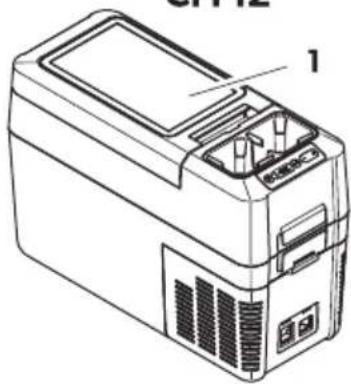

288Dometic CFFFI Kohta, ku- va. sivulla288 Määrä Kuvaus 1 1 Kylmälaatikko 2 1 Tasavirtaliitännän liitäntäjohto 3 1 Vaihtovirtaliitännän liitäntäjohto 4 2 Vain CFF20, CFF35, CFF45, CFF70DZ: Kantokahvasarja, joka sisältää seuraavat osat:

• 4 pidikettä (vain CFF20)

• 1kuusiokoloavain 5 1 Vain CFF12: Olkahihna – 1 Käyttöohje 6 Käyttötarkoitus Kylmälaite sopii elintarvikkeiden jäähdyttämiseen. Kylmälaite sopii myös ajoneuvokäyttöön. Kylmälaite on suunniteltu käytettäväksi ajoneuvon tai veneen tasavirtapistorasialla, ulkoisella tasavirta-akulla tai vaihtovirralla. Kylmälaite soveltuu retkeilyyn tai muuhun vastaavaan vapaa-ajan käyttöön. Kylmälaite on tarkoitettu kotitalouskäyttöön ja sen kaltaisiin käyttökohteisiinkuten

• käyttöön henkilökunnan keittiötiloissa kaupoissa, toimistoissa ja muissa työympäristöissä

• käyttöön maatiloilla

• asiakaskäyttöön hotelleissa, motelleissa ja muissa majoitusympäristöissä

• Aamiaismajoitustyyppiset ympäristöt

• Pitopalvelu- ja muut ei-jakelukohteet Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen. Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon. Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien

• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö

• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa. 7 Tekninen kuvaus Jäähdyttämiseen käytetään jäähdytyskiertoa ja kompressoria, joita ei juurikaan tarvitse huoltaa. Runsas eristys ja tehokas kompressori takaavat tehokkaan ja nopean jäähdytyksen. 289FIDometic CFF Kyseessä on kannettava kylmälaite. Kylmälaite kestää väliaikaiset, enintään 30°:n kallistumat esimerkiksi veneessä.

• Verkkolaite, jossa on ensijaiskytkentä laitteen liittämiseksi vaihtovirtalähteeseen

• Ajoneuvon akkua suojaava kolmiportainen akkuvahti (sammuttaa laitteen automaattisesti, kun akkujännite on vähäinen)

• Lämpötilanäyttö °C ja °F

• Lämpötilasäätö: Säätöporrastus 1 °C (1 °F)

• Näytönhimmennystoiminto, jossa 3kirkkautta

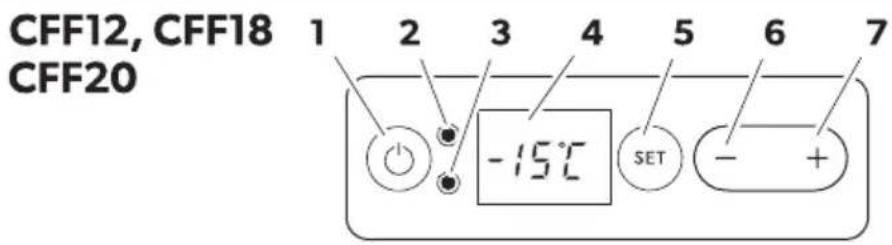

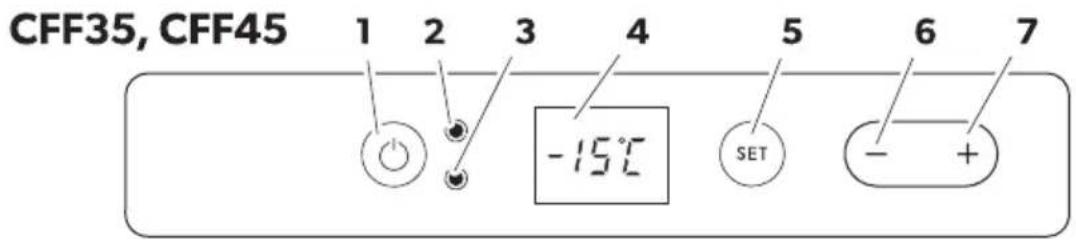

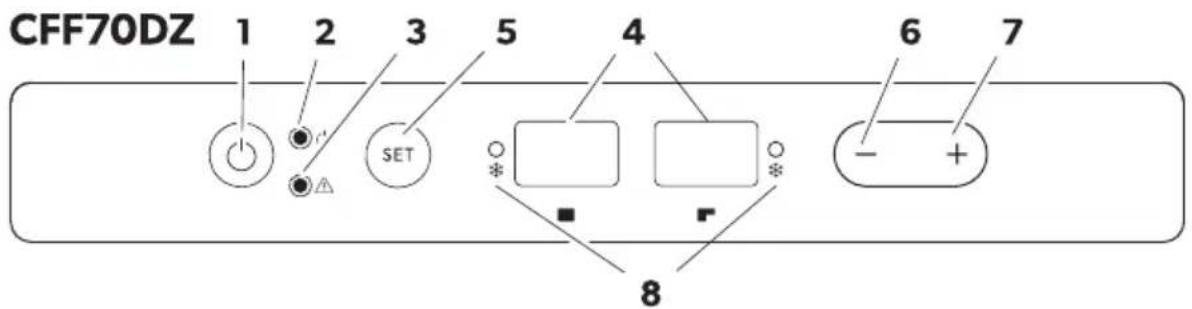

7.2 Käyttö- ja näyttölaitteet

291FIDometic CFF Käyttökenttä

Kohta Kuvaus Selitys 1 Kytkee kylmälaitteen päälle tai pois, kun painiketta painetaan yksi tai kaksi sekuntia Tilan ilmaisin LED loistaa vihreänä: Kompressori on päällä LED loistaa oranssina: Kompressori on pois päältä

LED vilkkuu oranssina: Näyttö kytkeytynyt automaattisesti pois päältä, koska akkujännite on alhainen 3 VIRHE LED vilkkuu punaisena: Laite on päällä, mutta ei käyttövalmis 4 – Näyttö, näyttää arvot Kahden vyöhykkeen laite (DZ): Jokaista vyöhykettä kohti on näyttö 5 SET Valitsee syöttötilan

• Celsius- tai Fahrenheit-näyttö

• Näytön kirkkauden säätö 6 – Napautus kerran alentaa arvoa 292Dometic CFFFI Kohta Kuvaus Selitys 7 + Napautus kerran nostaa arvoa 8 Kahden vyöhykkeen laite (DZ): Tilan ilmaisin: LED palaa sinisenä, kun jäähdytys on käynnissä Liitäntäpistorasiat

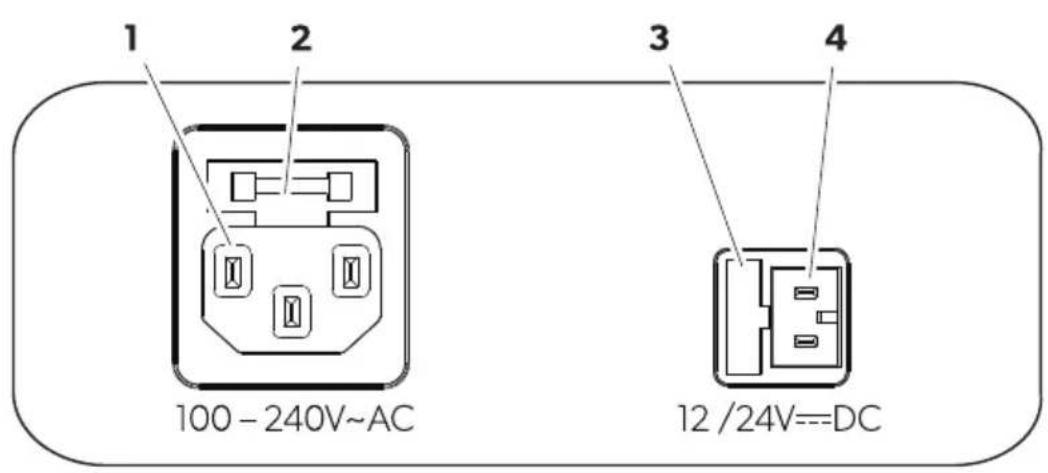

Kohta Kuvaus 1 Vaihtojännitesyötön liitin 2 Vaihtovirtasulakkeen pidin 3 Tasajännitesulakkeen kansi 4 Tasajännitesyötön liitin 8 Ennen ensimmäistä käyttökertaa OHJE Hygieniasyistä puhdista laite sisältä ja ulkoa kostealla liinalla ennen ensimmäistä käyttöönottoa (katso Puhdistus ja hoito sivulla304). Kahvojen asennus

1. CFF20: Kokoa kahva liittämällä kaksi pidikettä (1) ja kahva (2) toisiinsa. Kiinnitä pidikkeet mukana toimitetuilla

ruuveilla, jotka ruuvataan niitä varten oleviin reikiin.

2. CFF35, CFF45, CFF70DZ : Kiinnitä kahva mukana toimitetuilla ruuveilla kahteen pyöreään reikään.

3. Kiinnitä kahva mukana toimitetuilla ruuveilla kahteen soikean muotoiseen reikään.

294Dometic CFFFI Kannen avaussuunnan kääntäminen (Vain kahden vyöhykkeet laitteet)

Toimi esitetyllä tavalla kääntääksesi kannen avautumissuunnan ( kuva. sivulla295). 295FIDometic CFF Kannen avaaminen ja poistaminen

Vapauta salpa (A) kannen avaamiseksi. CFF35, CFF45: Kansi voidaan avata kummaltakin puolelta. CFF35, CFF45: Ota kansi pois avaamalla salvat yhtä aikaa molemmilta puolilta (B). CFF12, CFF18, CFF20, CFF70DZ: Työnnä kansi sen pysäytysasennon yli (B). 296Dometic CFFFI Kannen pysäytysasento Kannessa on sisäänrakennettu pysäytysasento (A). Älä käännä kantta väkisin pysäytysasennon yli (B).

HUOMAUTUS! Vahingonvaara Jos kantta on käännetty väkisin liian pitkälle, noudata ohjeita, ks. Kansi on ylittänyt pysäytysasennon (CFF35, CFF45) sivulla305. Mukitelineen irrottaminen (vain CFF12) Kun nostat mukitelineen pois paikaltaan, pääset kätevään säilytystilaan.

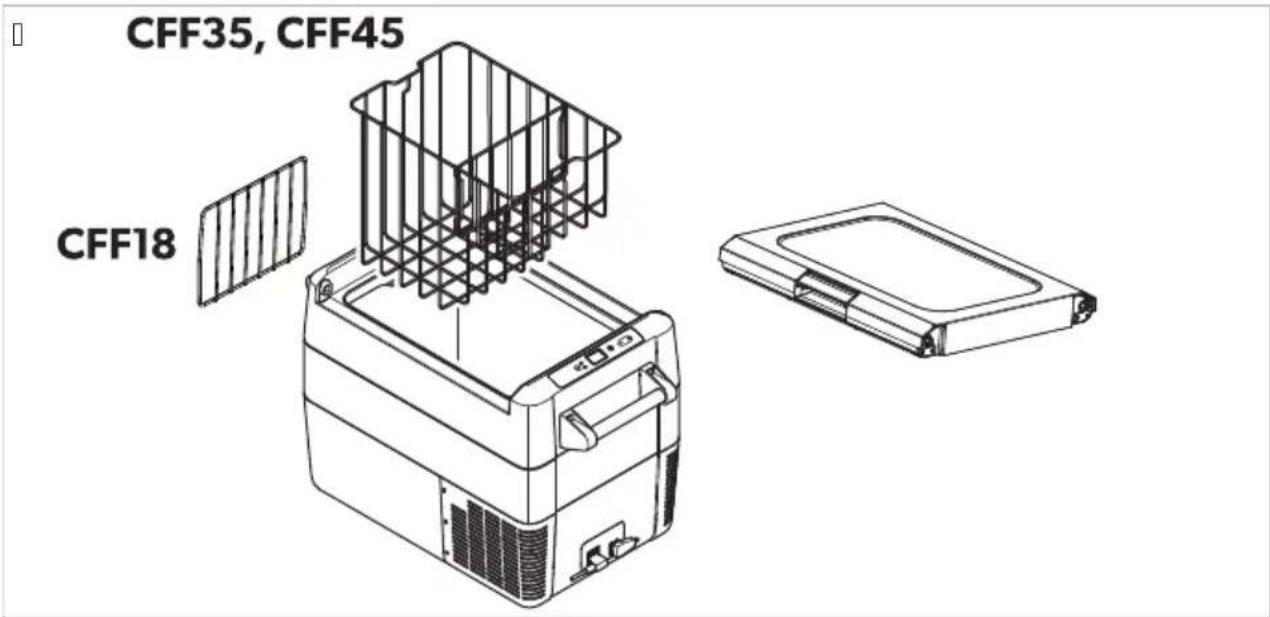

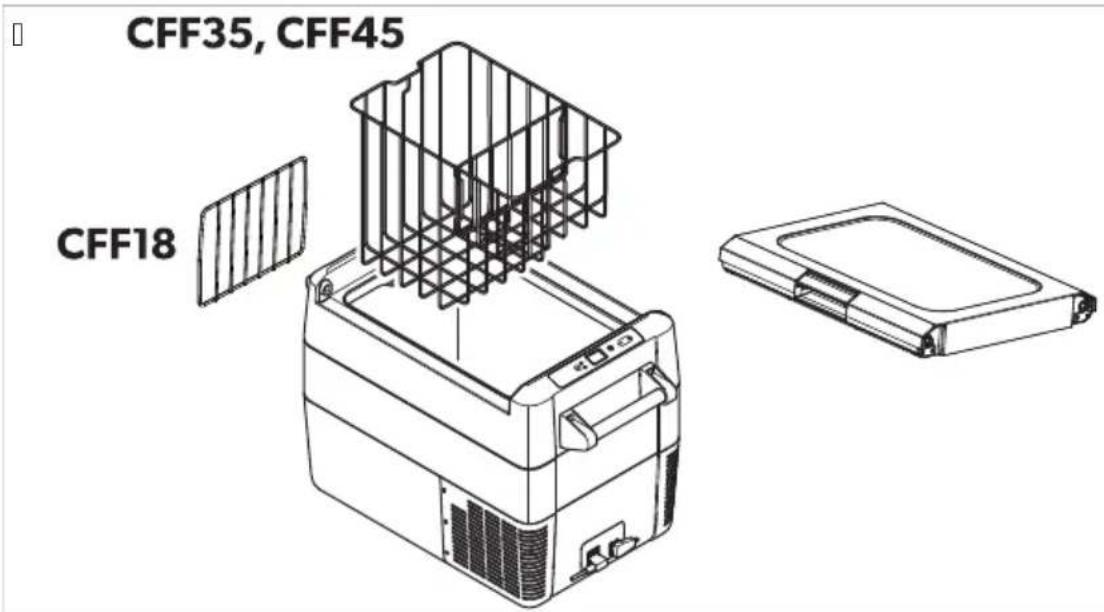

Korin (vain CFF35 ja CFF45) ja tilanjakajan (vain CFF18) irrottaminen HUOMAUTUS! Vahingonvaara Jos kori otetaan pois kannen ollessa avattuna kansi voi naarmuuntua ja kori vääntyä. Suosittelemme poistamaan kannen ensin kokonaan ja vasta sitten ottamaan korin pois. 297FIDometic CFF Toimi kuvan mukaisesti ( kuva. sivulla298).

Lämpötilayksikön valinta Lämpötilanäytön yksikkö, Celsius tai Fahrenheit, valitaan seuraavasti:

1. Kytke kylmälaite päälle.

2. Paina painiketta SET:

a) CFF12, CFF18, CFF20, CFF35, CFF45: Kaksi kertaa. b) CFF70DZ: Kolme kertaa.

3. Valitse Celsius- tai Fahrenheit-asteet +- tai –-painikkeella.

Asetettu lämpötilayksikkö näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu monta kertaa, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön. 9 Operation

9.1 Ruokahävikin välttäminen

Huomaa seuraava ruokahävikin välttämiseksi Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa kylmälaite vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin. Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi. Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.

9.2 Energian säästäminen

Valitse paikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta. Anna lämpimien elintarvikkeiden jäähtyä, ennen kuin panet niitä kylmälaitteeseen kylmäsäilytettäviksi. Älä avaa kylmälaitetta tarpeettoman usein. Älä pidä kylmälaitetta auki tarpeettoman kauan. Jos kylmälaitteessa on kori: sijoita kori energiankulutuksen optimoimiseksi niin, kuin se oli toimituksen yhteydessä. Varmista säännöllisesti, että kannen tiiviste istuu kunnolla. 298Dometic CFFFI Vältä turhan alhaisia lämpötiloja.

9.3 Kylmälaitteen liittäminen

Liitäntä akkuun (ajoneuvo tai vene) Kylmälaitetta voidaan käyttää 12 V tai 24 V . Turvallisuussyistä kylmälaitteessa on elektroninen järjestelmä, jolla estetään vääränapaisuus. Näin kylmälaite on suojattu oikosululta akkua liitettäessä. HUOMAUTUS! Vahingonvaara Mukana toimitetun tasavirtajohdon pistokkeessa on sulake laitteen suojaamiseksi. Älä poista sulakkeellista tasavirtapistoketta. Käytä ainoastaan mukana toimitettua tasavirtajohtoa.

Yhdistä tasavirtaliitäntäjohto ( kuva. sivulla288 2) kylmälaitteen tasavirtaliitäntään ( kuva. sivulla293 4).

2. Yhdistä liitäntäjohto tasavirtapistorasiaan.

Liittäminen vaihtovirtaverkkoon Kylmälaitteessa on integroitu monijännitesyöttö ja ensisijaiskytkentä laitteen liittämiseksi vaihtovirtaverkkoon. Ensisijaiskytkentä kytkee kylmälaitteen automaattisesti vaihtovirtakäytölle kun laite liitetään vaihtovirtaan, vaikka tasavirtaliitäntäjohto olisi yhä liitettynä. Kun virtalähdettä vaihdetaan vaihtovirtaverkosta akkuun tai päinvastoin, punainen LED saattaa syttyä hetkeksi.

Työnnä vaihtovirtaliitäntäjohto ( kuva 1 3) kylmälaitteen vaihtovirtaliitäntään ( kuva 4 1).

2. Yhdistä liitäntäjohto vaihtovirtapistorasiaan.

9.4 Akkuvahdin käyttäminen

Kylmälaitteessa on moniportainen akkuvahti, joka suojaa ajoneuvon akkua syväpurkautumiselta silloin, kun kylmälaite on liitetty ajoneuvon tasavirtaverkkoon. Jos kylmälaitetta käytetään ajoneuvon sytytyksen ollessa pois päältä, kylmälaite kytkeytyy itsestään pois päältä heti, kun syöttöjännite laskee asetetun arvon alle. Kylmälaite käynnistyy heti, kun akun lataustila on saavuttanut uudelleenkytkentäjännitteen. HUOMAUTUS! Vahingonvaara Kun akkuvahti on kytkenyt virran pois, akku ei enää ole täyteen ladattu. Vältä toistuvaa uudelleenkäynnistämistä ja virrankuluttajien käyttöä ilman pitempiä latausvaiheita. Varmista, että akku ladataan uudelleen. Tilassa ”HIGH” akkuvahti reagoi nopeammin kuin tiloissa ”LOW” ja ”MED” (ks. seuraava taulukko). Akkuvahdin tila LOW MED HIGH Poiskytkentäjännite 12 V:n järjestelmässä 10,1 V 11,2 V 11,8 V Uudelleenkäynnistysjännite 12 V:n järjestelmässä 11,4 V 12,2 V 12,6 V Poiskytkentäjännite 24 V:n järjestelmässä 21,5 V 24,1 V 24,6 V Uudelleenkäynnistysjännite 24 V:n järjestelmässä 23 V 25,3 V 26,2 V Akkuvahdilla on kolme käyttötilaa, jotka valitaan seuraavasti:

1. Kytke kylmälaite päälle.

2. Paina painiketta SET kolme kertaa.

Paina kahden vyöhykkeen jäähdytyslaitteissa painiketta SET neljä kertaa.

3. Aseta akkuvahdin tila painikkeilla + tai –.

Valittu tila näkyy näytössä muutaman sekunnin ajan: Lo (MATALA), Nd (KESKITASO), Hi (KORKEA) Näyttö vilkkuu monta kertaa, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön. OHJE Kun kylmälaite saa virtansa käynnistysakusta, valitse akkuvahdin tilaksi ”HIGH”. Jos kylmälaite on liitetty erilliseen syöttöakkuun, akkuvahdin tilaksi riittää ”LOW”.

9.5 Kylmälaitteen käyttö

HUOMAUTUS! Ylikuumenemisvaara Varmista aina riittävä tuuletus, jotta käytön aikana syntyvä lämpö pääsee poistumaan. Huolehdi siitä, ettei tuuletusrakoja peitetä. Huolehdi siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. HUOMAUTUS! Äärimmäisen alhainen lämpötila aiheuttaa vaurioitumisvaaran Huolehdi siitä, että kylmälaitteessa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan. HUOMAUTUS! Vahingonvaara Aseta kylmälaite kuvan osoittamalla tavalla, ks. ( kuva. sivulla288 1). Jos kylmälaitetta käytetään muussa asennossa, se saattaa vahingoittua. OHJE Jos kylmälaitetta käytetään akun avulla, näyttö sammuu automaattisesti, jos akkujännite on alhainen. -LED vilkkuu oranssina. Ennen ensimmäistä käyttökertaa sivulla293

1. Sijoita kylmälaite tukevalle alustalle.

2. Liitä kylmälaite (ks. Kylmälaitteen liittäminen sivulla299).

3. Paina painiketta yhdestä kahteen sekuntia.

Merkkivalo syttyy. Näyttö ( kuva. sivulla292 4) kytkeytyy päälle ja näyttää nykyisen lämpötilan. Kylmälaatikko alkaa jäähdyttää sisätilaansa. Kylmälaitteen kannen salpaaminen OHJE CFF35, CFF45: Kun salpaat kannen, varmista että salpojen sivutapit menevät kokonaan paikoilleen, jotta kansi on tiiviisti kiinni. Toinen salvoista voi lukittua hiukan aikaisemmin kuin toinen. Jos kantta ei suljeta samalla tavalla kummaltakin puolelta, paina, kunnes kuulet toisen naksahduksen.

Paina salpaa ( kuva. sivulla291) alaspäin kunnes kuulet sen lukittuvan. 300Dometic CFFFI

9.6 Kylmälaitteen kiinnittäminen kuljetuksen ajaksi (vain CFF12)

VAROITUS! Loukkaantumisvaara Varmista, että kylmälaite on kiinnitetty oikein. Muuten se voi irrota ja aiheuttaa matkustajille äkkijarrutustilanteessa vakavia vammoja. Kun kuljetat kylmälaitetta ajoneuvossa, voit kiinnittää laitteen turvavyöllä tai matkatavarahihnoilla niin, että pysyy paikallaan. Kun kiinnität laitteen turvavyön avulla, toimi esitetyllä tavalla ( kuva. sivulla301).

Kun kiinnität laitteen matkatavarahihnoilla, toimi esitetyllä tavalla ( kuva. sivulla301).

9.7 Lämpötilan säätö

Paina painikettaSET kerran. Valitse jäähdytyslämpötila painikkeilla + ja – . Valittu jäähdytyslämpötila näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu monta kertaa, minkä jälkeen tämänhetkinen lämpötila palaa näyttöön. 301FIDometic CFF Kahden vyöhykkeen jäähdytyslaitteet

1. Paina painiketta SET kerran suurta lokeroa varten ja kaksi kertaa pientä lokeroa varten.

Valitun lokeron näyttö vilkkuu.

2. Valitse jäähdytyslämpötila painikkeilla + ja – .

Kumpikin lokero voidaan asettaa toimimaan jääkaappi- tai pakastinlokerona. Valittu jäähdytyslämpötila näkyy valitun lokeron näytössä muutaman sekunnin ajan. Näyttö vilkkuu monta kertaa, minkä jälkeen tämänhetkinen lämpötila palaa näyttöön.

9.8 Lokeron kytkeminen pois päältä tai päälle (kahden vyöhykkeen

jäähdytyslaitteet) Jos vain yhtä lokeroa tarvitaan, toinen lokero voidaan kytkeä pois päältä energian säästämiseksi. Lokeron kytkeminen pois päältä

1. Paina painiketta SET kerran suurta lokeroa varten ja kaksi kertaa pientä lokeroa varten.

Valitun lokeron näyttö vilkkuu.

2. Paina painiketta .

OFF vilkkuu vastaavan jäähdytyslokeron näytöllä viisi sekuntia, sitten näkyy OFF. Lokeron kytkeminen päälle Jos lokeron näytössä lukee OFF, voit kytkeä lokeron päälle seuraavasti:

1. Paina painiketta SET kerran suurta lokeroa varten ja kaksi kertaa pientä lokeroa varten.

Valitun lokeron näyttö vilkkuu.

2. Paina painiketta .

Valittu jäähdytyslämpötila näkyy näytössä muutaman sekunnin ajan. Näyttö vilkkuu monta kertaa, minkä jälkeen nykyinen lämpötila tulee näyttöön.

9.9 Näytön kirkkauden säätäminen

Näytön kirkkautta voidaan himmentää, jos ympäristön valo niin vaatii. Säädä näytön himmennystä seuraavasti:

1. Kytke kylmälaite päälle.

2. Paina painiketta SET neljä kertaa.

Paina kahden vyöhykkeen jäähdytyslaitteissa painiketta SET viisi kertaa.

3. Säädä näytön kirkkaus + - ja – -painikkeilla.

Näytössä näkyy: d0 (oletus), d1 (keskitaso), d2 (himmeä). Säädetty tila näkyy näytössä usean sekunnin ajan. Näyttö vilkahtaa kaksi kertaa, ennen kuin se palaa tämänhetkisen lämpötilan näyttöön. OHJE Näytön kirkkauden tehdasasetus on d0. Häiriön ilmetessä kirkkaus säätyy aina kirkkauteen d0. Vianetsinnän jälkeen säädetty kirkkaus asettuu takaisin.

9.10 Kylmälaitteen kytkeminen pois päältä

1. Tyhjennä kylmälaite.

2. Kytke kylmälaite pois päältä.

3. Vedä liitäntäjohto irti.

Jos poistat kylmälaitteen käytöstä pidemmäksi aikaa: Jätä kansi hieman auki. Näin vältät hajun muodostumisen.

9.11 Kylmälaitteen sulattaminen

Kosteus voi muodostaa kylmälaitteen sisälle tai haihduttimeen huurretta. Tämä pienentää jäähdytystehoa. HUOMAUTUS! Vahingonvaara Älä koskaan poista jäätä tai irrota kiinni jäätyneitä esineitä tai tuotteita kovilla tai terävillä työkaluilla. Sulata kylmälaite seuraavien ohjeiden mukaisesti:

1. Tyhjennä kylmälaite.

2. Laita sisältö tarvittaessa toiseen kylmälaitteeseen, jotta se pysyy viileänä.

3. Kytke kylmälaite pois päältä.

5. Pyyhi sulamisvesi pois.

9.12 Vaihtovirtasulakkeen vaihtaminen

VAARA! Sähköiskun vaara Irrota liitäntäjohto virtalähteestä ennen laitteen sulakkeen vaihtamista.

1. Katkaise laitteen virransaanti.

2. Irrota liitäntäjohto.

Työnnä sulakepesä ( kuva. sivulla292 4) ruuvimeisselillä ulos.

4. Vaihda viallisen sulakkeen tilalle uusi lasiputkisulake, jonka arvo on sama (4 A, 250 V).

5. Paina sulakepesä takaisin runkoon.

6. Kytke laitteen virransaanti takaisin.

9.13 Tasavirtasulakkeen vaihtaminen

1. Katkaise kylmälaitteen virransaanti.

Avaa sulakepesän kansi ( kuva. sivulla292) ruuvimeisselillä.

3. Käännä sulakekansi ja käytä koukkua viallisen autosulakkeen poistamiseen.

4. Paina uusi samantyyppinen ja -arvoinen sulake paikalleen.

5. Aseta sulakekansi takaisin paikalleen.

6. Kytke kylmälaitteen virransaanti takaisin.

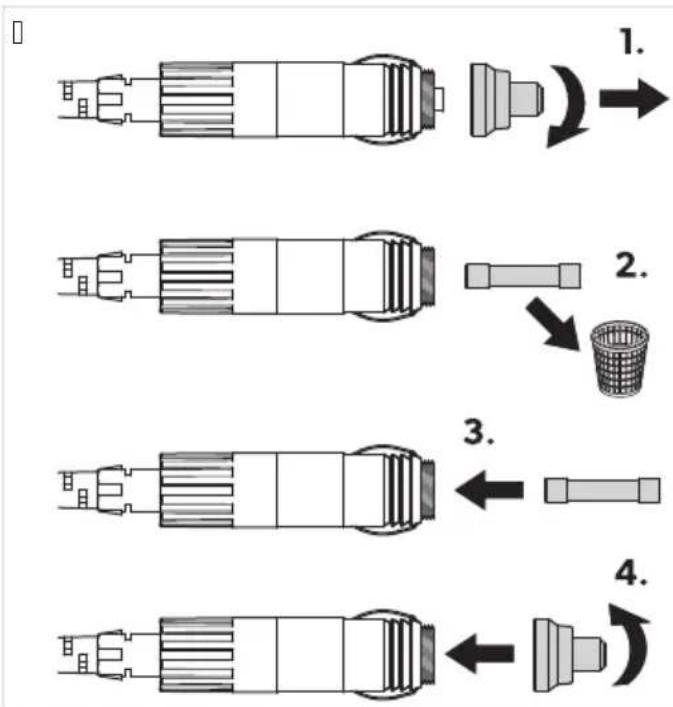

9.14 Tasavirtapistokkeen sulakkeen vaihtaminen

Vaihda viallinen sulake uuteen samantyyppiseen ja -arvoiseen, kuten kuvassa ( kuva. sivulla304).

9.15 Piirilevyn vaihtaminen

HUOMAUTUS! Vahingonvaara Jotta vältetään vaarat, lampun voi vaihtaa vain valmistaja, huoltopalvelu tai henkilö, jolla on vastaava pätevyys. 10 Puhdistus ja hoito HUOMIO! Sähköiskun vaara Varmista, että kylmälaite on irrotettu virtalähteestä ennen puhdistusta tai huoltotöitä. HUOMAUTUS! Vahingonvaara Älä puhdista jäähdytyslaitetta koskaan juoksevan veden alla tai tiskivedessä. Älä puhdista syövyttävillä puhdistusaineilla äläkä kovilla esineillä. Puhdista laite toisinaan sisältä ja ulkoa kostealla liinalla. Varmista, että kylmälaitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnasta syntyvä lämpö saadaan johdettua pois eikä kylmälaite pääse vaurioitumaan. 11 Vianetsintä Häiriö Mahdollinen syy Ratkaisuehdotus Laite ei toimi, LED ei pala. Liitetyssä pistorasiassa ei ole jännitettä.

1. Tasavirtalähtö on liitettynä: Useim-

missa ajoneuvoissa sytytyksen täy- 304Dometic CFFFI Häiriö Mahdollinen syy Ratkaisuehdotus tyy olla päällä, jotta tasavirtapisto- rasia saa virtaa.

2. Vaihtovirtalähtö on liitettynä: Ko-

keile toista pistorasiaa. Jokin laitteen sulakkeista on viallinen. Vaihda laitteen viallinen sulake, ks. Vaihtovirtasulakkeen vaihtaminen sivulla303 tai Tasavirtasulakkeen vaihtaminen sivulla303. Sisäänrakennettu vaihtovirtasovitin on rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. Laite ei jäähdytä (pistoke on kiinnitetty, -LED loistaa). Kompressori rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. Akkuvahdin tila on säädetty liian kor- keaksi. Valitse alhaisempi akkuvahdin ase- tus. Laite ei jäähdytä (pistoke on kiinnitetty, -LED vilkkuu oranssina, näyttö on sammutettu). Käyttöjännite ei riitä. Tarkasta akku ja lataa se tarvittaessa. Tasavirtapistorasia on likainen. Tämän vuoksi sähkökontakti on heikko. Jos kylmälaitteen pistoke kuumenee voimakkaasti tasavirtapistorasiassa, tasavirtapistorasia on puhdistetta- va tai pistokkeen osat on koottu vir- heellisesti. Tasavirtapistokkeen sulake on palanut. Vaihda tasavirtapistokkeen sulake, ks. Tasavirtapistokkeen sulakkeen vaihtaminen sivulla304. Laitteen tasavirtasulake on palanut. Vaihda viallinen sulake, ks. Tasa- virtasulakkeen vaihtaminen sivul- la303. Käytettäessä tasavirtapistorasiassa: Sy- tytys on päällä, laite ei toimi ja LED ei loista. Ajoneuvosulake on palanut. Vaihda ajoneuvon tasavirtapisto- rasian sulake. Lisätietoja ajoneuvosi käyttöohjeessa. Näyttö ilmaisee virheilmoituksen (esim. ”Err1”) ja laite ei jäähdytä. Sisäinen käyttöhäiriö on sammuttanut laitteen. Vain valtuutettu asiakaspalveluliike voi korjata vian. Kansi on ylittänyt pysäytysasennon (CFF35, CFF45) HUOMIO! Loukkaantumisvaara Varo peukaloasi kun suljet kantta. HUOMAUTUS! Vahingonvaara Jos näitä ohjeita ei noudateta, kansi voi murtua irti. Jos kansi on käännetty väkisin pysäytysasennon yli, menettele seuraavasti ( kuva. sivulla306): 305FIDometic CFF

• Tue kantta kädellä (A).

• Pidä salpaa alhaalla toisella kädellä (B).

• Sulje kansi siten, että peukalosi ei jää väliin kun pidät salpaa alhaalla, jotta salpa ei murru.

• Kannen pitäisi nyt olla suunnilleen kuvan osoittamassa kulmassa (kuva e, sivu 12).

• Ota käsi pois salvalta (B), ja sulje kansi kokonaan. OHJE Saranat voivat lähteä oikeista asennoistaan sulkemisen loppuvaiheessa. Korjaa kannen asento seuraavasti:

• Käytä salpoja saman aikaisesti kannen molemmilta puolilta.

• Nosta kantta ja korjaa sen asento. 12 Takuu Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer) tai jälleenmyyjään. Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä

• Valitusperuste tai vikakuvaus Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen. 13 Hävittäminen Pakkausmateriaalin kierrätys: Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin. Jos aiot poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä. Tuotteen voi hävittää veloituksetta. Jos tuotteessa on kiinteästi asennettuja akkuja, ladattavia akkuparistoja tai valonlähteitä, niitä ei tarvitse poistaa ennen tuotteen hävittämistä. 306Dometic CFFFI 14 Tekniset tiedot Jäähdytyskierto sisältää pienen määrän ympäristöystävällistä mutta syttyvää kylmäainetta. Se ei vahingoita otsonikerrosta eikä edistä kasvihuoneilmiötä. Vuotava kylmäaine voi syttyä. CFF12 Kokonaistilavuus 13 L 12 V / 24 VLiitäntäjännite 100 V … 240 V Nimellisvirta 12 V (R134a) 6 A Nimellisvirta 12 V (R600a) 5,6 A Nimellisvirta 24 V (R134a) 3,3 A Nimellisvirta 24 V (R600a) 2,5 A Nimellisvirta 240 V @ 50 Hz (R134a) 0,35 A Nimellisvirta 240 V @ 50 Hz (R600a) 0,52 A Kylmäaine R134a tai R600a (ks. tyyppietiketti) Jäähdytysteho (R134a) 10 °C… –

18 °C Jäähdytysteho (R600a) 20 °C… –

18 °C Ilmastoluokka N, T Ympäristön lämpötila 16 °C… 43 °C

-ekvivalentti 0,037 t (R134a) Vaikutus ilmaston lämpenemiseen (GWP) 1430 (R134a) Kylmäaineen määrä (R134a) 26 g Kylmäaineen määrä (R600a) 10 g Mitat (L x K x S) ilman kahvoja 562 mm× 380 mm× 235 mm Paino 9,7 kg Sertifikaatit CFF18 Kokonaistilavuus 19 L 12 V / 24 VLiitäntäjännite 100 V … 240 V Nimellisvirta 12 V 4,5 A Nimellisvirta 24 V 2,1 A Nimellisvirta 240 V 0,5 A Jäähdytysteho 20 °C… –

18 °C Ilmastoluokka N, T Ympäristön lämpötila 16 °C… 43 °C 307FIDometic CFF CFF18 Kylmäaine R134a tai R600a (ks. tyyppietiketti) Kylmäaineen määrä (R134a) 20 g Kylmäaineen määrä (R600a) 10 g

-ekvivalentti 0,029 t (R134a) Vaikutus ilmaston lämpenemiseen (GWP) 1430 (R134a) Mitat LxKxS (kahvat mukaan lukien) 508 mm× 525 mm× 300 mm (kahva ylhäällä) LxKxS (ilman kahvoja) 508 mm× 422 mm× 316 mm Paino 10,4 kg Sertifikaatit CFF20 Kokonaistilavuus 21 L 12 V / 24 VLiitäntäjännite 100 V … 240 V Nimellisvirta 12 V (R134a) 6,5 A Nimellisvirta 12 V (R600a) 5,6 A Nimellisvirta 24 V (R134a) 3,4 A Nimellisvirta 24 V (R600a) 2,5 A Nimellisvirta 240 V @ 50 Hz (R134a) 0,38 A Nimellisvirta 240 V @ 50 Hz (R600a) 0,52 A Jäähdytysteho 20 °C… –

18 °C Ilmastoluokka N, T Ympäristön lämpötila 16 °C… 43 °C Kylmäaine R134a tai R600a (ks. tyyppietiketti) Kylmäaineen määrä (R134a) 28 g Kylmäaineen määrä (R600a) 10 g

-ekvivalentti 0,040 t (R134a) Vaikutus ilmaston lämpenemiseen (GWP) 1430 (R134a) Mitat LxKxS (kahvat mukaan lukien) 660 mm× 430 mm× 283 mm (kahva ylhäällä) LxKxS (ilman kahvoja) 533 mm× 430 mm× 283 mm Paino 11 kg Sertifikaatit 308Dometic CFFFI CFF35 Kokonaistilavuus 34 L 12 V / 24 VLiitäntäjännite 100 V … 240 V Nimellisvirta 12 V (R134a) 7,8 A Nimellisvirta 12 V (R600a) 6,5 A Nimellisvirta 24 V (R134a) 3,5 A Nimellisvirta 24 V (R600a) 3 A Nimellisvirta 240 V @ 50 Hz (R134a) 0,4 A Nimellisvirta 240 V @ 50 Hz (R600a) 0,54 A Jäähdytysteho 20 °C… –

18 °C Ilmastoluokka N, T Ympäristön lämpötila 16 °C… 43 °C Kylmäaine R134a tai R600a (ks. tyyppietiketti) Kylmäaineen määrä (R134a) 34 g Kylmäaineen määrä (R600a) 14 g

18 °C Ilmastoluokka N, T 309FIDometic CFF CFF45 Ympäristön lämpötila 16 °C… 43 °C Kylmäaine R600a tai R134a (ks. tyyppietiketti) Kylmäaineen määrä (R134a) 43 g Kylmäaineen määrä (R600a) 15 g

18 °C Ilmastoluokka N, T Ympäristön lämpötila 16 °C… 43 °C Kylmäaine R134a tai R600a (ks. tyyppietiketti) Kylmäaineen määrä (R134a) 34 g Kylmäaineen määrä (R600a) 14 g

-ekvivalentti 0,049 t (R134a) Vaikutus ilmaston lämpenemiseen (GWP) 1430 (R134a) Mitat LxKxS (kahvat mukaan lukien) 903 mm× 500 mm× 443 mm (handle up) LxKxS (ilman kahvoja) 785 mm× 500 mm× 443 mm Paino 23,8 kg 310Dometic CFFFI CFF70DZ Sertifikaatit OHJE Jos ympäristön lämpötila on yli 32 °C, minimilämpötilaa ei saavuteta. R134a on fluorattu kasvihuonekaasu. Kylmälaitteisto on hermeettisesti suljettu. Lisää tuotetietoja saat energiamerkin QR-koodin kautta tai osoitteesta eprel.ec.europa.eu.
