MANUAL DE UTILIZADOR HWB650 SAMSUNG

04 COLLEGAMENTO DELLA SOUNDBAR

O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR.

A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	Este símbolo indica a presença de alta tensão no interior do produto.É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	Tensão CC: Este símbolo indica que a tensão nominal é CC.
	Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

AVISO

- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.

3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.

4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEÚDOS

01 Verificação dos Componentes 6

02 Descrição geral do Produto 7

Painel Frontal/Painel Superior do Soundbar 7

Painel inferior do Soundbar 8

03 Utilização do Controlo Remoto 9

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 9

Como utilizar o controlo remoto ____ 9

Utilizar os botões escondidos (botões com mais de uma função) ____ 13

Especificações de saída para diferentes modos de efeitos sonoros ____ 13

Ajuste do volume do Soundbar com o controlo remoto de um televisor ____ 14

04 Ligar o Soundbar 15

Ligar à corrente elétrica 15

Ligar o Soundbar ao Subwoofer 16

Ligar o SWA-9100S (vendido em separado) a um Soundbar ____ 19

05 Utilizar uma ligação com fios à TV 21

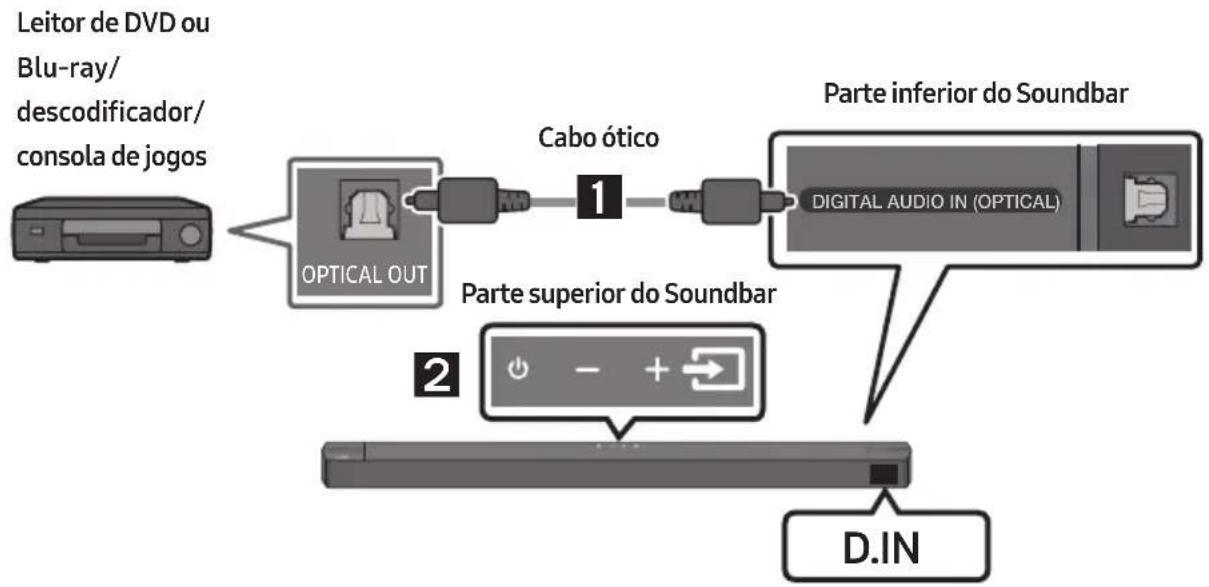

Método 1. Ligar através de um cabo ótico ____ 21

Método 2. Ligar um televisor através de um cabo HDMI ____ 22

06 Utilizar uma ligação sem fios à TV 24

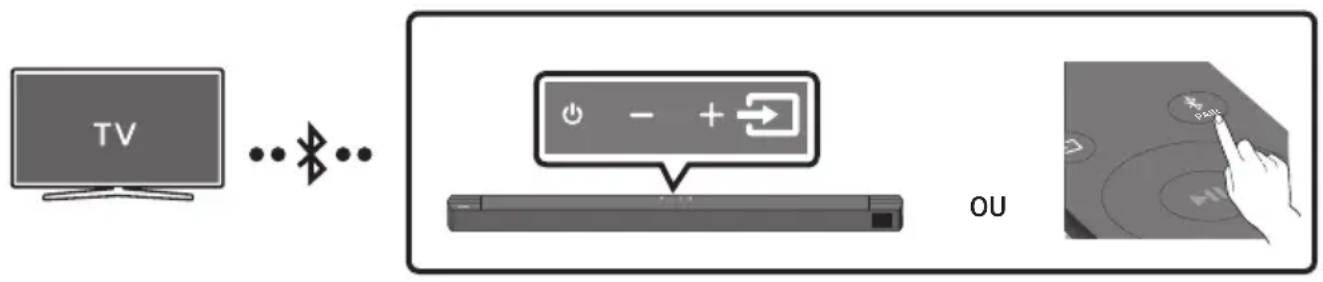

Ligar através de Bluetooth 24

07 Ligar um Dispositivo Externo 26

Método 1. Ligar através de um cabo ótico ____ 26

Método 2. Ligar através de um cabo HDMI ____ 27

08 Ligar um dispositivo de armazenamento USB 28

09 Ligar um Dispositivo Móvel 29

Ligar através de Bluetooth ____ 29

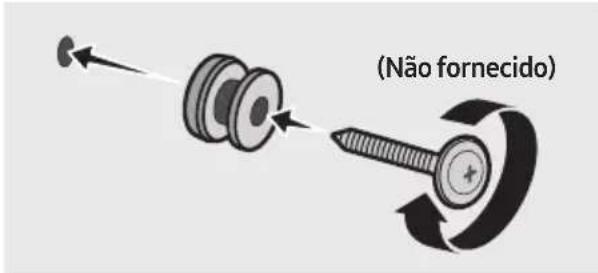

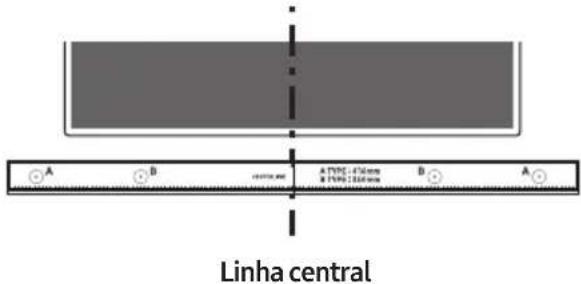

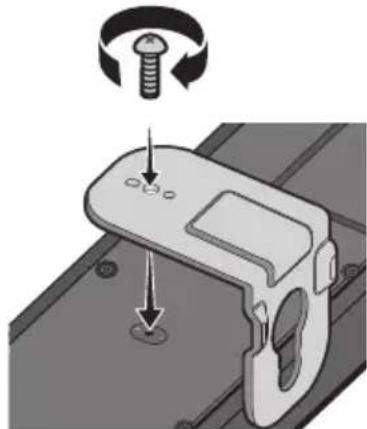

10 Instalação do Suporte de Parede 33

Precauções para a instalação ____ 33

Componentes do suporte de parede ____ 33

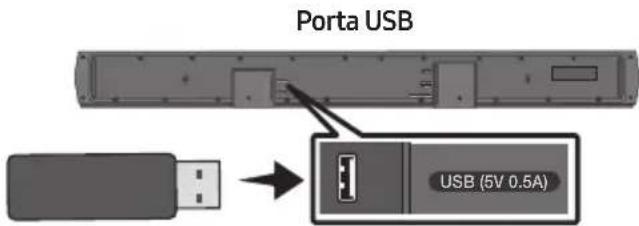

11 Atualização do Software 35

Como verificar a versão do firmware 35

Procedimento de atualização ____ 36

Se não for apresentada a mensagem UPDATE 36

12 Resolução de Problemas 37

13 Licenças 39

14 Aviso de Licença de Open Source 40

15 Nota Importante sobre o Serviço 40

16 Especificações e Guia 41

Especificações ____ 41

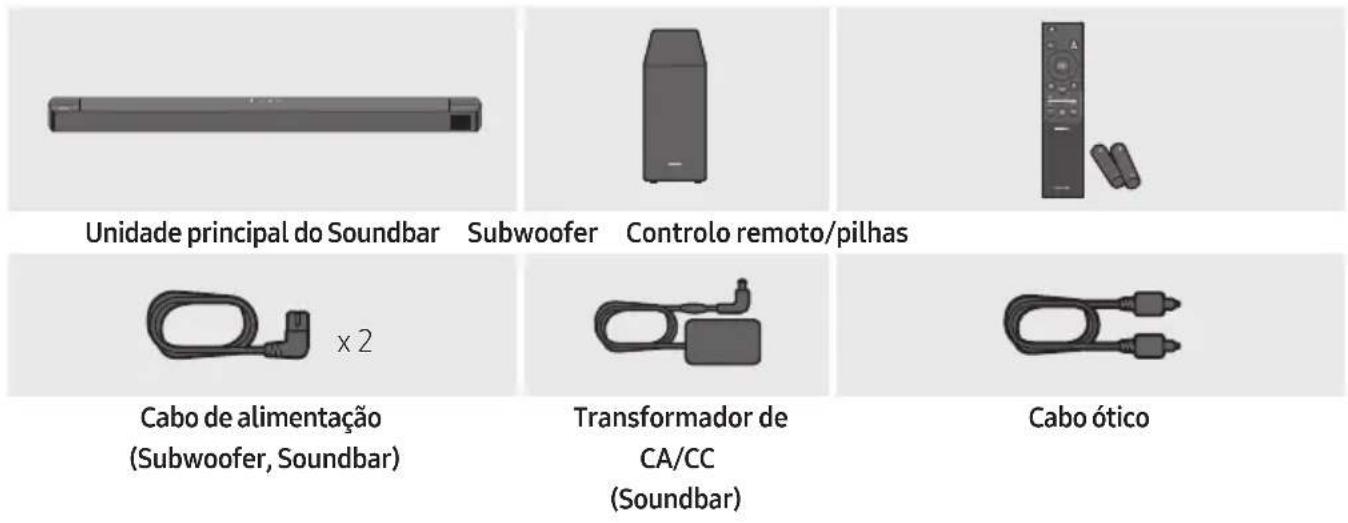

01 VERIFICAÇÃO DOS COMPONENTES

Unidade principal do Soundbar Subwoofer Controlo remoto/pilhas Cabo de alimentação (Subwoofer, Soundbar) x 2 Transformador de CA/CC (Soundbar) Cabo ótico

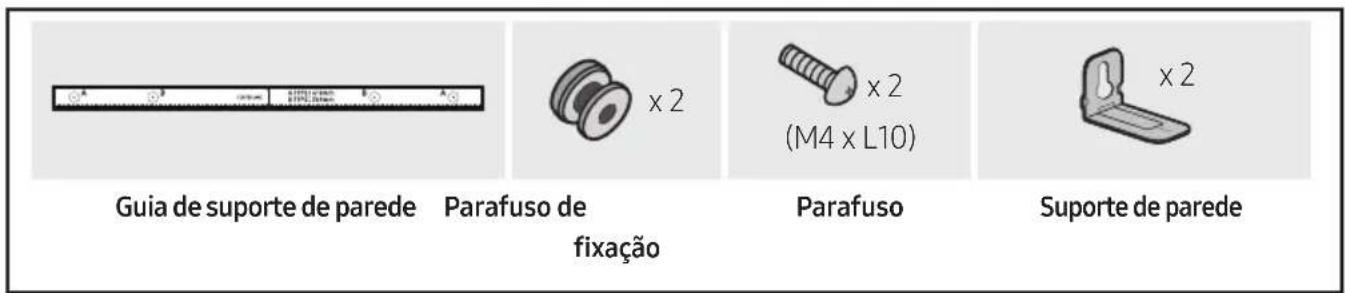

Guia de suporte de parede Parafuso de fixação x 2 x 2 (M4 x L10) Parafuso x 2 Suporte de parede

• Para obter mais informação sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta : Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.
• Dependendo da região, a ficha CA pode variar de aspeto ou poderá ser fornecida integrada com o adaptador CA/CC.
• O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.
• A conceção e as especificações estão sujeitas a alteração sem aviso prévio.

02 DESCRIÇÃO GERAL DO PRODUTO

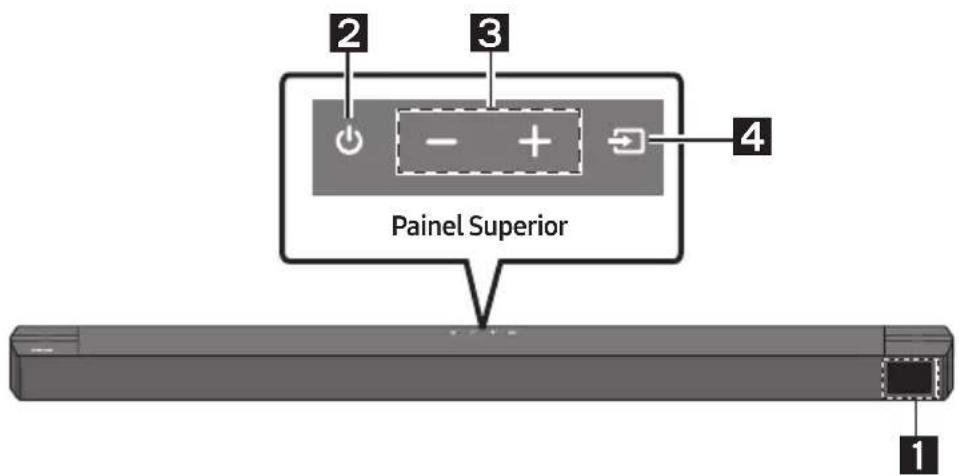

Painel Frontal/Painel Superior do Soundbar

2 3 4 Painel Superior 1

1	EcrãExibe o estado e o modo atual do produto.
2	Botão (Ligar/Desligar)Permite ligar e desligar o Soundbar.Função Auto Power DownEsta unidade desliga-se automaticamente nas situações seguintes:- Modo D.IN / HDMI / BT / USB: Se não existir sinal de áudio durante 20 minutos.
3	Botão - (Volume)Permite ajustar o volume.Quando ajustado, o nível do volume é exibido no ecrã frontal do Soundbar.
4	Botão (Origem)Permite selecionar o modo de entrada da origem.
	Modo de entrada Ecrã
	Entrada digital ótica D.IN
	Entrada ARC (HDMI OUT)	D.IN → TV ARC (Conversão Automática)
	Entrada HDMI HDMI
	Modo BLUETOOTH BT
	Modo USB	USB
	Para ligar o modo "BT PAIRING", altere a origem para o modo "BT" e, em seguida, mantenha premido o botão (Origem) durante mais de 5 segundos.

• Quando liga o cabo de CA, poderá utilizar o botão de ligar após 4 a 6 segundos.
• Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.
• Se pretender desfrutar de som apenas a partir do Soundbar, é necessário desligar as colunas do televisor no menu de Configuração de áudio do seu televisor. Consulte o manual fornecido com o televisor.

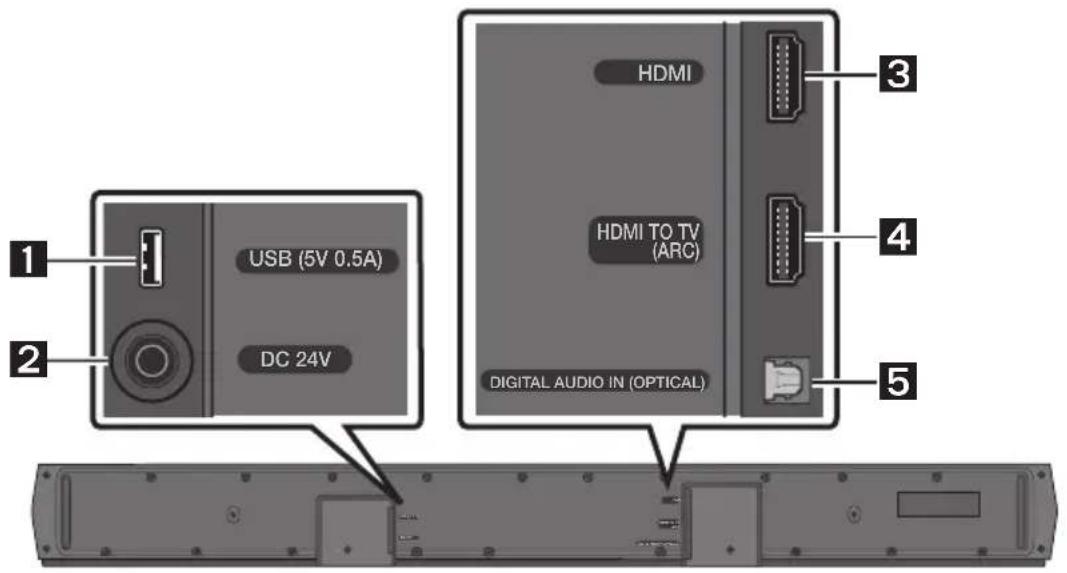

Painel inferior do Soundbar

1 USB (5V 0.5A) DC 24V HDMI HDMI TO TV (ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

1	USB (5V 0.5A)Permite ligar a um dispositivo USB para que possa reproduzir ficheiros de música contidos no dispositivo USB através do Soundbar.
2	DC 24V (Entrada de fonte de alimentação)Permite ligar ao transformador de CA/CC.
3	HDMIPermite a entrada simultânea de sinais de áudio e vídeo digitais através de um cabo HDMI.Permite ligar a uma saída HDMI de um dispositivo externo.
4	HDMI TO TV (ARC)Permite ligar a uma tomada fêmea HDMI (ARC) num televisor.
5	DIGITAL AUDIO IN (OPTICAL)Permite ligar a uma saída (ótica) digital de um dispositivo externo.

• Ao desligar o cabo de alimentação do transformador de CA/CC de uma tomada elétrica, puxe a ficha. Não puxe o cabo.
• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAÇÃO DO CONTROLO REMOTO

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função da polaridade. Coloque novamente a tampa traseira deslizando-a.

Como utilizar o controlo remoto

1 2 PAIR 7 8 9 3 i SOUND MODE 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Ligar/Desligar	Permite ligar e desligar o Soundbar.
2	Origem	Prima este botão para selecionar uma fonte ligada ao Soundbar.
3	Sem som	Prima o botão Sem som) para desativar o som. Prima-o novamente para repor o som.
4	Volume
		Prima o botão para cima ou para baixo para ajustar o volume.Sem somPrima o botão Volume para desativar o som. Prima-o novamente para repor o som.

5	CH LEVEL	Ao premir o botão, pode ajustar o volume de cada altifalante.Prima o botão para selecionarCENTER LEVELe ajuste o volume entre -6 e +6 com os botõesCima/Baixo.Se os Altifalantes traseiros (vendidos em separado) estiverem ligados, a definição REAR LEVELé compatível. Para ajustar o volume doREAR LEVELentre -6 e +6, utilize os botõesCima/Baixo.
6	Controlo de Som	Ao premir o botão, pode definir a função de áudio. Pode ajustar as definições pretendidas ao usar os botõesCima/Baixo.AUDIO SYNC → NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF– AUDIO SYNCSe o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, prima o botão(Controlo de Som)para selecionarAUDIO SYNCe depois defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botõesCima/Baixo.(Não disponível nos modos “USB” ou “BT”.)– NIGHT MODE ON/OFFEste modo está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.– VOICE ENHANCE ON/OFFCom este modo é mais fácil ouvir diálogos nos filmes e na TV.ONIGHT MODEe a função de áudioVOICE ENHANCpodem ser colocados emON/OFFcom os botõesCima/Baixo.Prima e mantenha premido o botão(Controlo de Som)durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botõesEsquerda/Direitaecada opção pode ser ajustada para uma definição entre -6 e +6 com os botõesCima/Baixo.(Certifique-se de que o modo de som está definido como “STANDARD”.)
7	BluetoothPAIR	Mude o Soundbar para modo de emparelhamento por Bluetooth.Prima o botãoPAIRe aguarde pelo ecrã "BT PAIRING" para ligar a um novo dispositivo Bluetooth.
8	Reproduzir/Pausa	Pode também reproduzir ou pausar música premindo o botão.
9	Cima/Baixo/Esquerda/Direita	Prima as áreas indicadas para selecionar Cima/Baixo/Esquerda/Direita.Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir funções.RepetirPara utilizar a função Repetir no modo “USB”, prima o botãoCima.Saltar MúsicaPrima o botãoDireitapara selecionar o próximo ficheiro de música. Prima o botãoEsquerdapara selecionar o ficheiro de música anterior.ID SETMantenha premido o botãoCimadurante 5 segundos atéID SETestar concluído (ao ligar um subwoofer sem fios ou altifalantes traseiros sem fios).
10	Informações	Quando premido, são apresentadas as informações de cada modo. (Consulte a página 7.)
11	SOUND MODE	Ao premir o botão, pode selecionar o modo de som desejado.SURROUND SOUND → BASS BOOST → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDOferece um campo sonoro mais amplo do que o padrão.– BASS BOOSTModo de campo sonoro com ênfase nos graves.– GAMEOferece som estereoscópico para mergulhar na ação durante os videojogos.– ADAPTIVEAnalisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.– DTS VIRTUAL:XSom 3D imersivo de qualquer conteúdo.– STANDARDEmite o som original.• DRC (Dynamic Range Control)Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital. Mantenha o botão SOUND MODE premido durante mais de 5 segundos enquanto o Soundbar está desligado para ligar ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)• Bluetooth PowerEsta funcionalidade liga automaticamente o Soundbar quando recebe um pedido de ligação de um televisor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição.– Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power.
12	WOOFERNIVELACAO DE WOOFER (GRAVES)	Prima o botão para cima ou para baixo para ajustar o volume do woofer (graves) para -12 ou entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padrão), prima o botão.
13	TONECONTROLTONECONTROL	Ao premir o botão, pode ajustar o volume de sons agudos ou graves.• Prima o botão para selecionar TREBLE ou BASS e ajuste o volume entre -6 e +6 com os botões Cima/Baixo.

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (Cima)	Controlo remoto do televisor Ligar/Desligar (em espera)	Página 14
Esquerda	Ligação automática do televisor Ligada/ Desligada (BT pronto)	Página 25
Cima ID SET Página 11
(KSTK) (Controlo de Som)	Equilíbrio de 7 bandas Página 10
SOUND MODE	DRC ON/OFF (em espera)	Página 12
	Bluetooth Power Página 12
*PAIR	Ligar/desligar ligação Bluetooth múltipla (em espera)	Página 32

Especificações de saída para diferentes modos de efeitos sonoros

Efeito Entrada			Potência
			Sem o Kit de colunas traseiras sem fios	Com o Kit de colunas traseiras sem fios
SOUND MODE	SURROUND SOUND	2.0 canais	3.1 canais 5.1 canais
		5.1 canais 3.1 canais	5.1 canais
	BASS BOOST	2.0 canais	3.1 canais 5.1 canais
		5.1 canais 3.1 canais	5.1 canais
	GAME	2.0 canais	3.1 canais 5.1 canais
		5.1 canais 3.1 canais	5.1 canais
	ADAPTIVE	2.0 canais	3.1 canais 5.1 canais
		5.1 canais 3.1 canais	5.1 canais
	DTS VIRTUAL:X	2.0 canais	3.1 canais 5.1 canais
		5.1 canais 3.1 canais	5.1 canais
	STANDARD	2.0 canais	2.1 canais 2.1 canais
		5.1 canais 3.1 canais	5.1 canais

• O Kit de colunas traseiras sem fios da Samsung pode ser comprado em separado. Para comprar o Kit, contacte o fornecedor onde comprou o Soundbar.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

- Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

- Defina o altifalante do televisor para Altifalante Exter. para utilizar esta função.

- Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Desligue o Soundbar.

2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "OFF-TV REMOTE" (modo predefinido), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botão do controlo remoto	Ecrã	Estado
		(modo predefinido)	Desative o controlo remoto do televisor.
			Ative o controlo remoto por infravermelhos de um televisor Samsung.
			Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

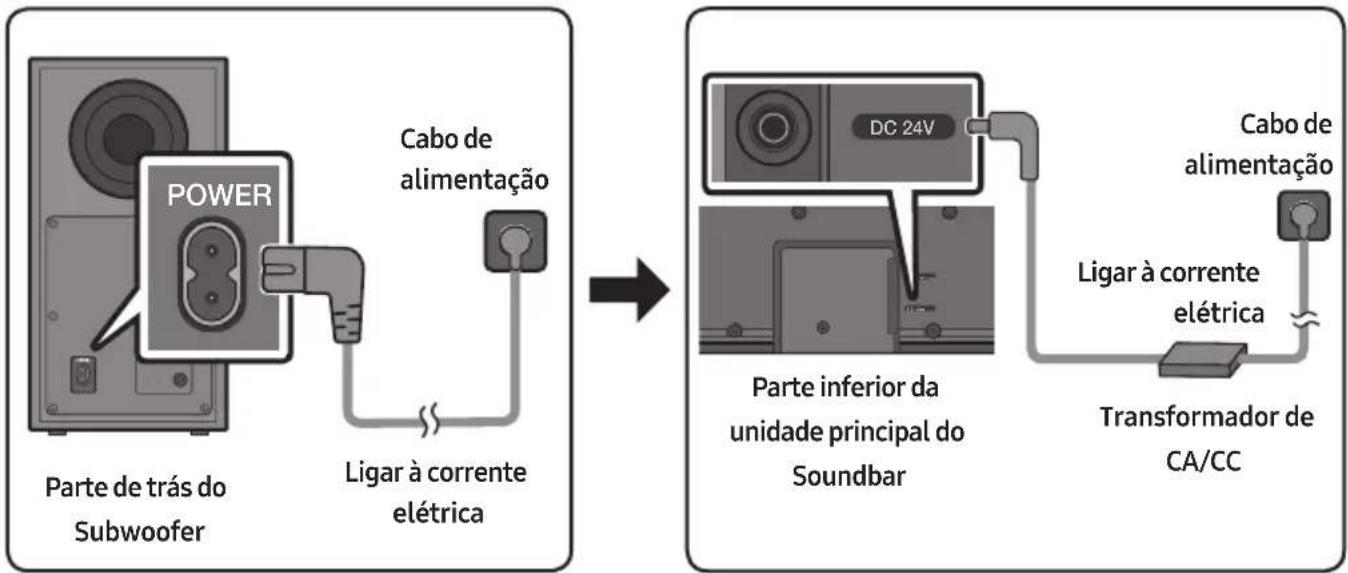

Ligar à corrente elétrica

Utilize os componentes elétricos para ligar o Subwoofer e o Soundbar a uma tomada elétrica pela seguinte ordem:

1. Ligue o cabo de alimentação ao Subwoofer.
2. Ligue o cabo de saída de potência ao transformador e, em seguida, ao Soundbar.
3. Ligue o cabo de alimentação à tomada de parede.

Consulte as ilustrações abaixo.

- Para obter mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: parte inferior da unidade principal do Soundbar)

- Certifique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o transformador de CA/CC de forma que este fique suspenso com a entrada do cabo CA voltada para cima, poderá entrar água ou outras substâncias desconhecidas no transformador e provocar avaria.

Ligar o Soundbar ao Subwoofer

Se o subwoofer estiver ligado, poderá desfrutar de um som grave rico.

Ligação automática entre o subwoofer e o Soundbar

Quando ligar os aparelhos após a ligação dos cabos de alimentação ao Soundbar e ao subwoofer, este último liga-se automaticamente ao Soundbar.

- Quando o emparelhamento automático estiver concluído, o indicador azul na parte de trás do subwoofer acende-se.

Indicadores LED na parte de trás do subwoofer

LED	Estado	Descrição	Resolução
	Aceso	A ligação foi bem-sucedida (funcionamento normal)	-
	A piscar A recuperar a ligação		Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar ou aguarde cerca de 5 minutos. Se o indicador continuar a piscar, tente ligar o subwoofer manualmente.Consulte a página 17.
	Aceso	Modo de espera (com a unidade principal do Soundbar desligada)	Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar.
		A ligação falhou	Estabeleça uma nova ligação.Consulte as instruções relativas à ligação manual na página 17.
	A piscar Ocorreu uma avaria		Consulte as informações de contacto do centro de assistência técnica da Samsung contidas no manual.

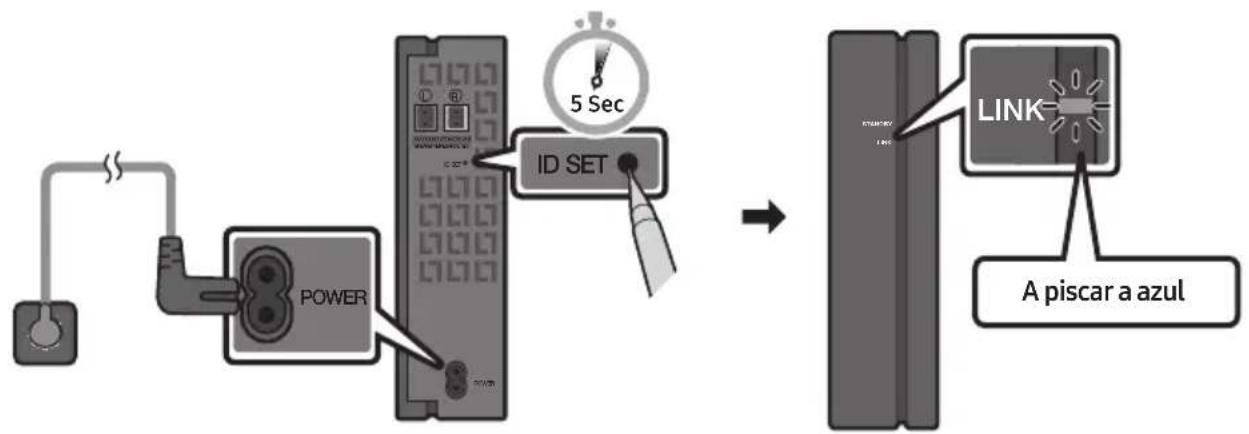

Ligação manual do subwoofer em caso de falha da ligação automática

Antes de executar o procedimento de ligação manual em baixo:

• Verifique se os cabos de alimentação do Soundbar e do subwoofer estão devidamente ligados.

• Certifique-se de que o Soundbar está ligado.

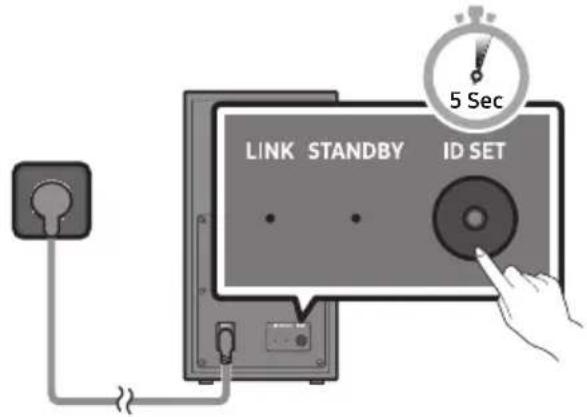

• Mantenha premido ID SET na parte de trás do subwoofer durante pelo menos 5 segundos.

- O indicador vermelho na parte de trás do subwoofer apaga-se e o indicador azul pisca.

LINK STANDBY ID SET 5 Sec

Parte de trás do Subwoofer

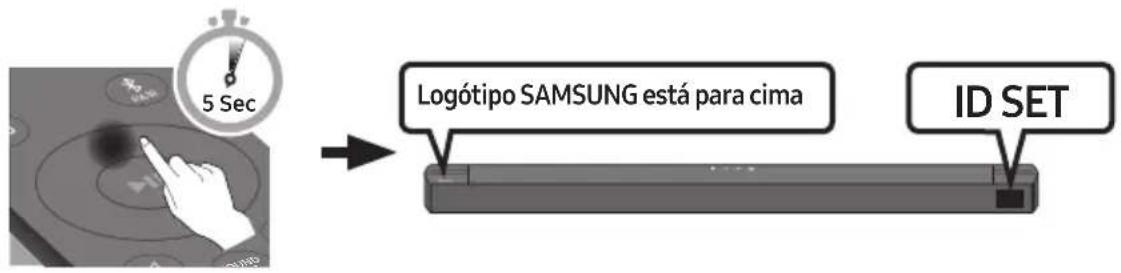

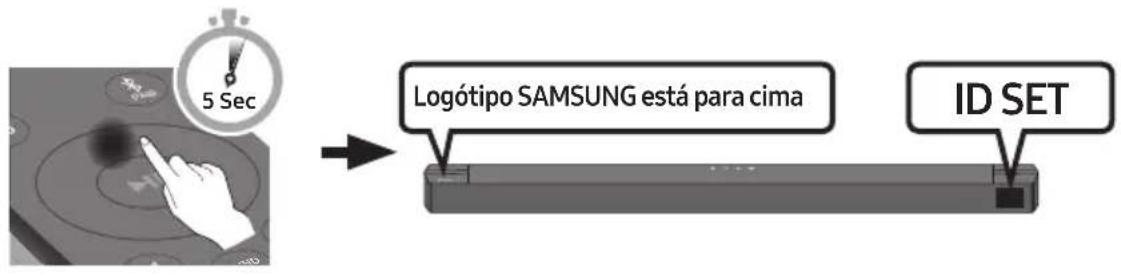

1. Mantenha premido o botão para Cima no controlo remoto durante mais de 5 segundos.

2. A mensagem ID SET surge no ecrã do Soundbar brevemente e depois desaparece.

3. O Soundbar liga-se automaticamente quando ID SET estiver concluído.

5 Sec Logótipo SAMSUNG está para cima ID SET

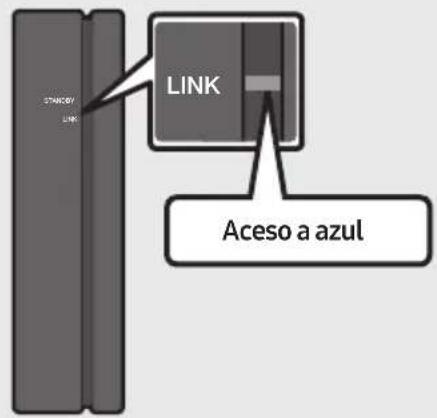

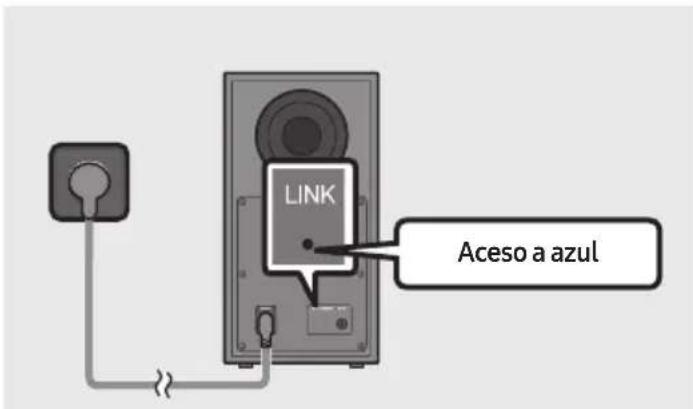

1. Verifique se o LED LINK está aceso continuamente a azul (ligação concluída).

O indicador LED LINK para de piscar e fica aceso continuamente a azul quando se estabelece uma ligação entre o Soundbar e o subwoofer sem fios.

NOTAS

• Não ligue o cabo de alimentação deste produto ou do seu televisor a uma tomada elétrica até que todas as ligações entre os componentes estejam concluídas.
• Antes de mover ou instalar este produto, certifique-se de que desliga a alimentação e o cabo de alimentação da tomada.
• Se a unidade principal estiver desligada, o subwoofer sem fios entrará em modo de espera e o LED STANDBY na parte traseira ficará vermelho após piscar a azul várias vezes.
• Se utilizar um dispositivo que utilize a mesma frequência (5,8 GHz) que o Soundbar junto do Soundbar, a interferência poderá causar interrupção do som.
• A distância de transmissão máxima do sinal sem fios da unidade principal é de cerca de 10 metros, mas pode variar consoante o ambiente de funcionamento. Se existir uma parede de aço e de betão ou uma parede metálica entre a unidade principal e o subwoofer sem fios, o sistema pode não funcionar de todo porque o sinal sem fios não consegue penetrar metal.

PRECAUÇÕES

• Estão integradas antenas recetoras sem fios no subwoofer sem fios. Mantenha as unidades protegidas de água e de humidade.
• Para um desempenho de audição otimizado, certifique-se de que a área em torno do subwoofer sem fios e do módulo de recetor sem fios (vendido em separado) está livre de quaisquer obstáculos.

Ligar o SWA-9100S (vendido em separado) a um Soundbar

Obtenha um verdadeiro som surround sem fios ligando o Kit de colunas traseiras sem fios (SWA-9100S, vendido em separado) ao Soundbar.

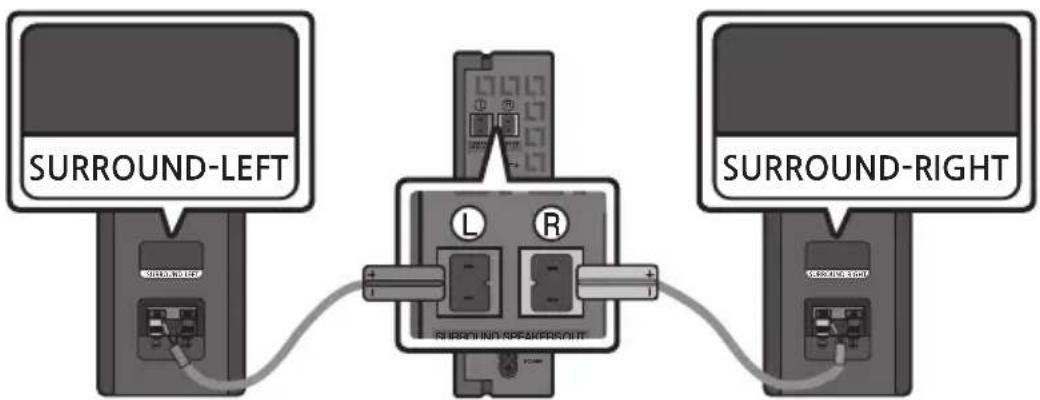

1. Ligue o módulo de recetor sem fios às 2 colunas surround.

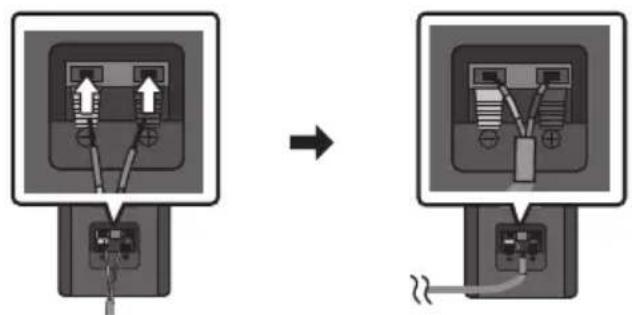

- Quando ligar o cabo do altifalante, ligue o cabo principal ao altifalante.

- Os cabos das colunas estão codificados por cor.

1. Verifique se o módulo de recetor sem fios está no modo de espera depois de o ligar a uma tomada elétrica.

- O indicador LED LINK (LED azul) do módulo de recetor sem fios pisca. Se o LED não piscar, prima o botão ID SET na parte traseira do módulo de recetor sem fios com a ponta de uma caneta, durante 5 a 6 segundos, até o indicador LED LINK piscar (a azul). Para mais informações sobre o LED, consulte o manual do utilizador do SWA-9100S.

1. Mantenha premido o botão para Cima no controlo remoto durante mais de 5 segundos.

2. A mensagem ID SET surge no ecrã do Soundbar brevemente e depois desaparece.

3. O Soundbar liga-se automaticamente quando ID SET estiver concluído.

5 Sec Logótipo SAMSUNG está para cima ID SET

CUIDADO

- Se o seu Soundbar estiver a reproduzir música quando o ligar ao SWA-9100S, poderá ouvir interrupções no som do woofer enquanto a ligação é estabelecida.

1. Verifique se o LED LINK está aceso continuamente a azul (ligação concluída).

O indicador LED LINK para de piscar e fica aceso continuamente quando a ligação entre o Soundbar e o módulo de recetor sem fios é estabelecida.

1. Se o SWA-9100S não estiver ligado, repita o procedimento do Passo 2.

05 UTILIZAR UMA LIGAÇÃO COM FIOS À TV

Ouça o som do televisor a partir do seu Soundbar através de ligações com ou sem fios.

- Quando o Soundbar está ligado a determinados televisores da Samsung, é possível controlá-lo através do controlo remoto do televisor.

- Esta função é suportada por televisores Samsung Smart TV de 2017 e posteriores que suportam Bluetooth quando o Soundbar é ligado ao televisor com um cabo ótico.

- Esta função também permite utilizar o menu do televisor para ajustar o campo sonoro, várias definições, o volume e o modo sem som.

Método 1. Ligar através de um cabo ótico

Lista de verificação pré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Ligue a tomada fêmea DIGITAL AUDIO IN (OPTICAL) no Soundbar à tomada fêmea de OPTICAL OUT do televisor com um cabo ótico digital.
2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o modo "D.IN".

Método 2. Ligar um televisor através de um cabo HDMI

CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproduzir.
• Recomendamos a utilização de um High-Speed HDMI Cable with Ethernet.

1. Com o Soundbar e o televisor ligados, ligue o cabo HDMI (não fornecido) conforme indicado na figura.

2. "TV ARC" surge no ecrã da unidade principal do Soundbar e o som do televisor é reproduzido pelo Soundbar.

3. Se não conseguir ouvir o som do televisor, prima o botão (Origem) no controlo remoto ou na parte superior do Soundbar para mudar para o modo "D.IN". O ecrã exibe a mensagem "D.IN" e "TV ARC" sequencialmente e o som do televisor é reproduzido.

4. Se "TV ARC" não surgir no ecrã da unidade principal do Soundbar, verifique se o cabo HDMI (não fornecido) está ligado à porta correta.
5. Utilize os botões do volume do controlo remoto do televisor para mudar o volume do Soundbar.

NOTAS

• HDMI é uma interface que permite a transmissão digital de dados de vídeo e áudio com apenas um conector.
• Se o televisor tiver uma porta ARC disponível, ligue o cabo HDMI à porta HDMI IN (ARC).
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
• Esta função não está disponível se o cabo HDMI não suportar ARC.
• Se os sinais de emissão forem Dolby Digital e a definição de “Formato de Saída de Áudio Digital” for PCM no televisor, recomenda-se que altere a definição para Dolby Digital. Se a definição for alterada, pode apreciar melhor de qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

06 UTILIZAR UMA LIGAÇÃO SEM FIOS À TV

Ligar através de Bluetooth

Quando um televisor é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Só pode ligar um televisor de cada vez.

TV OU

A ligação inicial

1. Prima o botão ✦ PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão (Origem) no painel superior e selecione "BT".

"BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.

b. Quando aparece "BT READY", prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Seleccione o modo Bluetooth no televisor. (Para obter mais informações, consulte o manual do televisor.)
2. Seleccione “[AV] Soundbar B6-Series” na lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "Needs pairing" ou "Paired" na lista de dispositivos Bluetooth do televisor. Para ligar ao Soundbar, selecione a mensagem e estabeleça uma ligação.

- Quando o televisor estiver ligado, a mensagem [Nome do televisor] → "BT" surgirá no ecrã frontal do Soundbar.

1. Poderá então ouvir o som do televisor a partir do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se um Soundbar anteriormente ligado (por exemplo,"[AV] Soundbar B6-Series") surgir na lista, elimine-o.
• Repita os passos 1 a 3.

NOTA

- Após ligar o Soundbar ao televisor pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Desligar o Soundbar do televisor

Prima o botão (Origem) no painel superior ou no controlo remoto e mude para qualquer modo exceto "BT".

- Desligar o Soundbar do televisor demora algum tempo porque o televisor tem de receber uma resposta do Soundbar.

(O tempo necessário para tal poderá variar em função do modelo do televisor.)

- Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão

Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado "BT READY".

(Alterne entre Ligar → Desligar)

Qual é a diferença entre BT READY e BT PAIRING?

- BT READY : neste modo, pode pesquisar televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.

- BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão ✦ PAIR no controlo remoto ou prima sem soltar o botão 📄 (Origem) no painel superior do Soundbar durante mais de 5 segundos enquanto o Soundbar estiver no modo “BT”.)

NOTAS

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.
• O Soundbar desliga-se automaticamente após 20 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor do Soundbar.

• Se existirem dois ou mais dispositivos Bluetooth emparelhados em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

07 LIGAR UM DISPOSITIVO EXTERNO

Ligue-se a um dispositivo externo através de uma ligação com fios ou de uma ligação Bluetooth para reproduzir o som do dispositivo externo através do Soundbar.

Método 1. Ligar através de um cabo ótico

1. Ligue a DIGITAL AUDIO IN (OPTICAL) na unidade principal à tomada fêmea OPTICAL OUT do dispositivo de origem com um cabo ótico digital.
2. Seleção o modo "D.IN" premindo o botão (Origem) no painel superior ou no controlo remoto.

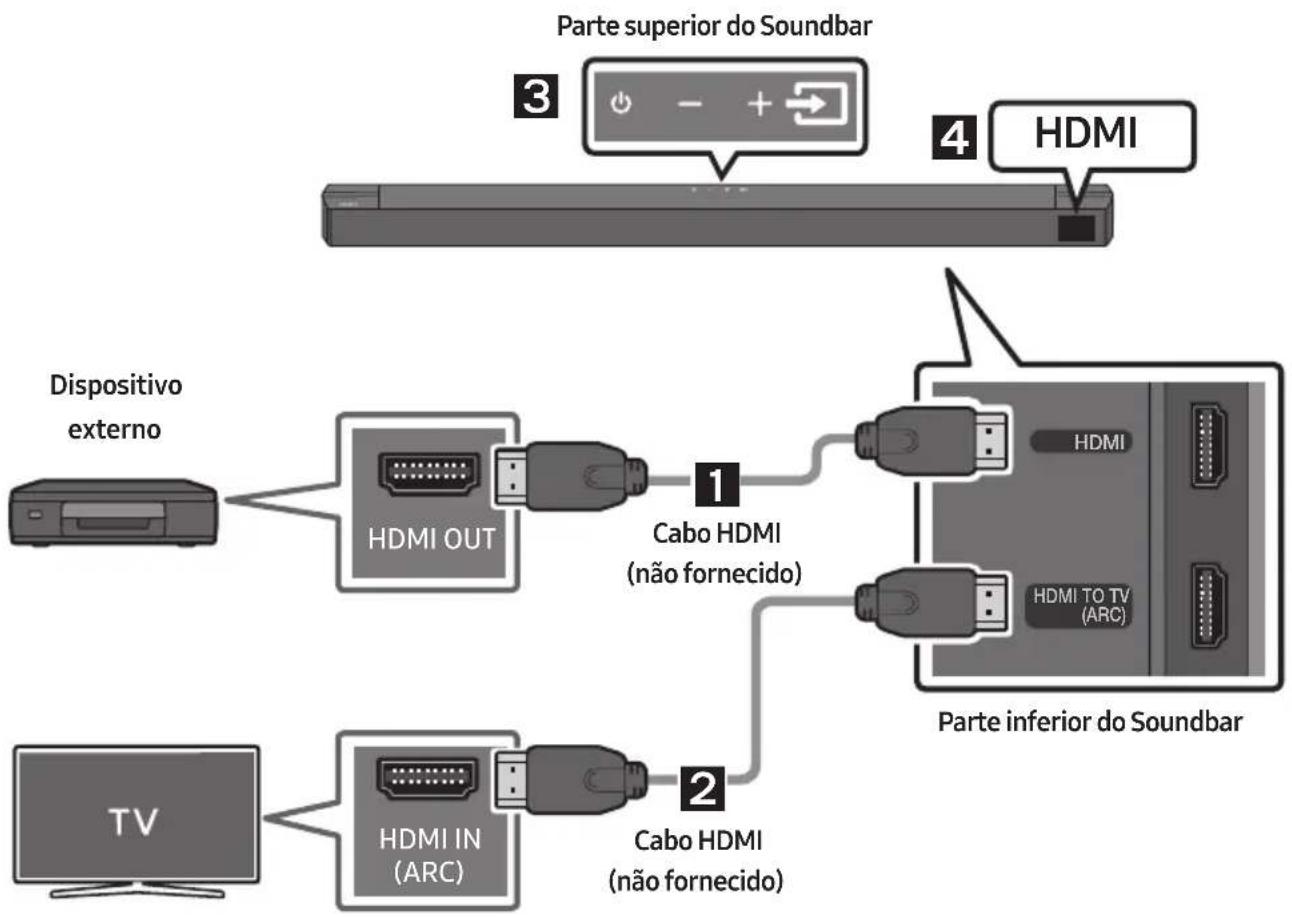

Método 2. Ligar através de um cabo HDMI

1. Ligue um cabo HDMI (não fornecido) a partir da porta HDMI na parte inferior do Soundbar à porta HDMI OUT no dispositivo digital.
2. Ligue um cabo HDMI (não fornecido) a partir da porta HDMI TO TV (ARC) na parte inferior do Soundbar à porta HDMI IN na TV.
3. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione "HDMI".
4. O modo "HDMI" é exibido no ecrã do Soundbar e o som é reproduzido.

08 LIGAR UM DISPOSITIVO DE ARMAZENAMENTO USB

Pode reproduzir ficheiros de música contidos em dispositivos de armazenamento através do Soundbar.

Porta USB USB (5V 0.5A) USB

1. Ligue o dispositivo USB à porta USB na parte inferior do produto.
2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione "USB".
3. A mensagem "USB" surge no ecrã.
4. Reproduza ficheiros de música contidos no dispositivo de armazenamento através do Soundbar.

- O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de armazenamento for ligado após mais de 20 minutos.

Lista de compatibilidade

Extensão Codec Frequência de		amostragem	Velocidade de transmissão
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 1 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2.5 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 kbps
	Wave_Format_MSAudio2	16 kHz ~ 48 kHz 56 ~ 128 kbps
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kbps5,1 Canais 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps5,1 Canais 160 kbps
*.wav	-	16 kHz ~ 48 kHz	até 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

• O Soundbar poderá demorar algum tempo a aceder e a reproduzir ficheiros se existirem muitas pastas (cerca de 200) e ficheiros (cerca de 2000) armazenados no dispositivo USB.
• O Soundbar suporta apenas dispositivos USB com sistemas de ficheiros FAT16 (\~2 GB), FAT32 (\~2 TB) ou NTFS (\~2 TB).

09 LIGAR UM DISPOSITIVO MÓVEL

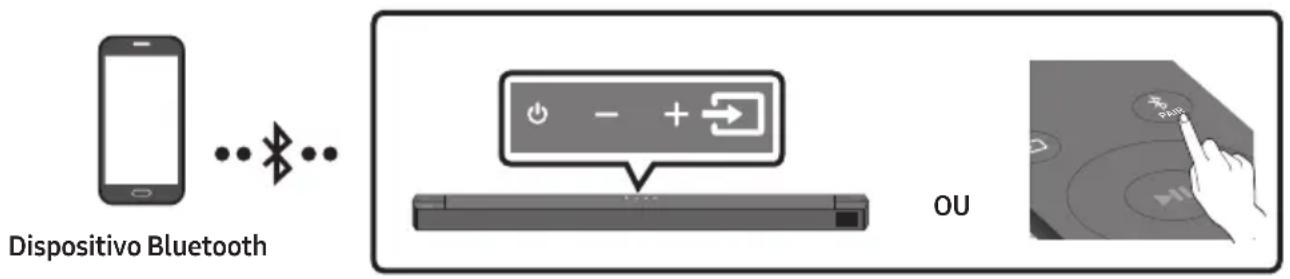

Ligar através de Bluetooth

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- A ligação limita-se a um televisor ou dois dispositivos Bluetooth ao mesmo tempo.

Dispositivo Bluetooth OU

A ligação inicial

1. Prima o botão ✘ PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão (Origem) no painel superior e selecione "BT".
"BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.
b. Quando aparece "BT READY", prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Selezione"[AV] Samsung Soundbar B6-Series" na lista.

- Quando um Soundbar estiver ligado ao dispositivo Bluetooth, a mensagem

[Nome do Dispositivo Bluetooth] → "BT" surgirá no ecrã frontal.

1. Reproduza os ficheiros de música contidos no dispositivo que está ligado através de Bluetooth através do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se um Soundbar anteriormente ligado (por exemplo, “[AV] Samsung Soundbar B6-Series”) surgir na lista, elimine-o.
• Em seguida, repita os passos 1 e 2.

NOTA

- Após ligar o Soundbar ao dispositivo móvel pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Qual é a diferença entre BT READY e BT PAIRING?

• BT READY : neste modo, pode pesquisar televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.
• BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão ✦ PAIR no controlo remoto ou prima sem soltar o botão 📄 (Origem) no painel superior do Soundbar durante mais de 5 segundos enquanto o Soundbar estiver no modo “BT”.)

NOTAS

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.
• O Soundbar desliga-se automaticamente após 20 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor do Soundbar,
  – Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar,

• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

- O Soundbar suporta dados SBC (44,1kHz, 48kHz).

- Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).

- Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres.

- Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar “[AV] Samsung Soundbar B6-Series” na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo “BT”.

- Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)

- O Soundbar é apresentado na lista de procura de dispositivos do dispositivo Bluetooth apenas quando o Soundbar apresenta "BT READY".

Bluetooth Power ligada (SOUND MODE)

Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos enquanto o Soundbar estiver ligado.
2. É apresentada a indicação "ON-BLUETOOTH POWER" no visor do Soundbar.

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" no ecrã frontal.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão ➞ (Origem) no painel superior ou no controlo remoto e, em seguida, mude para qualquer modo exceto "BT".

• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" no ecrã frontal.

NOTAS

• No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o sistema Soundbar e o dispositivo Bluetooth for superior a 10 m.
• O Soundbar desliga-se automaticamente ao fim de 20 minutos no estado Ready.

Mais sobre Bluetooth

O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente interligados, através de uma ligação sem fios de curta distância.

• Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorrecto, conforme a respectiva utilização, quando:
• Uma parte do aparelho está em contacto com o sistema receptor/transmissor do dispositivo Bluetooth ou do Soundbar.
• Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou divisórias.

• Exposto a interferências eléctricas de dispositivos com a mesma banda de frequência, incluindo equipamento médico, fornos micro-ondas e redes sem fios.

• Emparelhe o Soundbar com o dispositivo Bluetooth, mantendo uma distância curta.

• Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade. Se a distância ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.
• Em áreas de fraca receptividade, a ligação Bluetooth poderá não funcionar correctamente.
• A ligação Bluetooth funciona apenas quando está próxima do dispositivo. A ligação será automaticamente cortada se a distância for superior a este limite. Mesmo respeitando este limite, a qualidade de som poderá ser inferior na presença de obstáculos como paredes ou portas.
• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Ligação Bluetooth Múltipla

O Soundbar pode ser ligado a 2 dispositivos Bluetooth ao mesmo tempo.

1. Ligue o Soundbar a até dois dispositivos Bluetooth. (Consulte a página 29)
2. Reproduza música num dos dispositivos Bluetooth ligados quando estiverem dois dispositivos ligados.
3. Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a música começará a ser reproduzida no dispositivo "B", parando/pausando automaticamente a reprodução no dispositivo "A".
4. Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do dispositivo que reproduz a música pode sofrer um atraso.

Multiimparelhamento Bluetooth

Como emparelhar vários dispositivos ao Soundbar

1. Lique o Soundbar.
2. Apenas no modo "BT", mantenha premido o botão (Origem) na parte superior do Soundbar durante mais de 5 segundos para este passar para o modo "BT PAIRING" e, em seguida, no lado do dispositivo Bluetooth, ligue o Bluetooth e selecione o Soundbar a partir da lista de dispositivos disponíveis e o Soundbar irá ligar-se automaticamente ao dispositivo Bluetooth.
3. Pode ser emparelhado um 2º dispositivo Bluetooth e ligado ao Soundbar usando o mesmo método. Se tentar ligar um 3º dispositivo, um dispositivo ligado que não esteja a reproduzir áudio irá perder a sua ligação Bluetooth, mas continuará emparelhado ao Soundbar.
4. Com o mesmo método, pode emparelhar até 8 dispositivos Bluetooth, mas apenas os 2 últimos ficarão simultaneamente ligados ao Soundbar.

NOTAS

• Apenas podem ser ligados 2 dispositivos Bluetooth ou um televisor Samsung ao mesmo tempo ao Soundbar.
• O Soundbar será desligado dos dispositivos Bluetooth quando receber um pedido de ligação de um televisor Samsung.
• A predefinição do Soundbaré “ON-BT MULTI CONNECTION”, mas para repor o modo ligação não múltipla a partir de outro modo, mantenha premido o botão ✗ PAIR no telecomando durante mais do que 5 segundos no modo de espera, até o ecrã apresentar a mensagem “OFF-BT MULTI CONNECTION”.

10 INSTALAÇÃO DO SUPORTE DE PAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar-se a parede ou optar-se por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequados para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, devem fixar-se os parafusos de suporte em montantes de parede.
• Comprar parafusos próprios para montagem em parede de acordo com o tipo e com a espessura da parede onde se pretende instalar o Soundbar.

- Diâmetro: M5

- Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 35 mm.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Guia de suporte de parede

Parafuso de fixação
Parafuso

Suporte de parede

1. Coloque o Guia de suporte de parede encostado à superfície da parede.

- O Guia de suporte de parede deve ficar nivelado. - Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo.

TV 5 cm ou mais

1. Alinhe a Linha central do Guia de suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia de suporte de parede à parede com fita adesiva.

- Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.

A B central A PTPG 1.45 mm B PTPG 2.60 mm B A Linha central

1. Utilize a ponta de uma caneta ou um lápis afiado para furar o centro das imagens de A-TYPE, em cada extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guia de suporte de parede.

A B TYPE 410mm TYPE 560mm A A A

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.

- Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

1. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

(Não fornecido)

1. Instale os 2 Suporte de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

- Ao montar, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

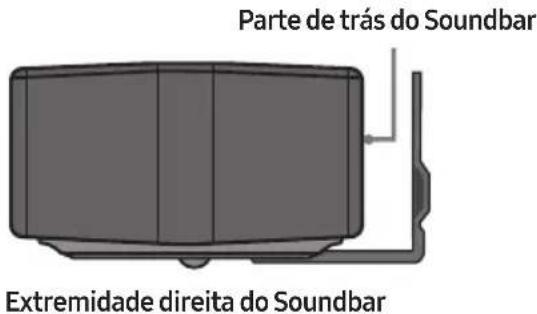

Parte de trás do Soundbar Extremidade direita do Soundbar

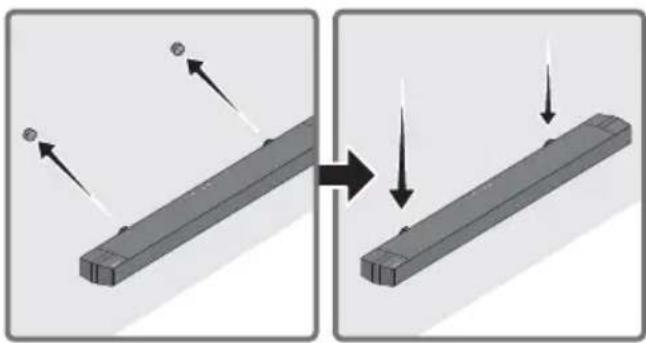

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

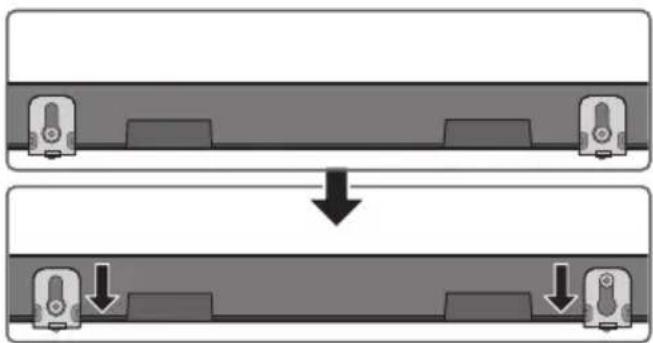

1. Deslize o Soundbar para baixo, tal como mostrado abaixo, para que os Suporte de parede fiquem firmemente apoiados nos Parafuso de fixação.

- Introduza os Parafuso de fixação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a fixar os Suporte de parede firmemente nos Parafuso de fixação.

11 ATUALIZAÇÃO DO SOFTWARE

A Samsung poderá disponibilizar atualizações do firmware do sistema do Soundbar no futuro.

Porta USB USB (5V 0.5A)

Se for disponibilizada uma atualização, pode atualizar o firmaware ligando um dispositivo USB com a atualização do firmware armazenada nele à porta USB do Soundbar. Para obter mais informações sobre como pode transferir ficheiros de atualização, aceda ao website da Samsung em (www.samsung.com→Support).

Em seguida, selecione o tipo de produto ou introduza o número do modelo do seu Soundbar, selecione a opção Software e Aplicações e, em seguida, selecione Transferências. Tenha em atenção que os nomes das opções podem variar.

Como verificar a versão do firmware

1. Desligue o Soundbar.
2. Mantenha premido o botão (Controlo de Som) durante cerca de 5 segundos no telecomando.
3. Cada versão aparece na seguinte ordem no ecrã do Soundbar.

(Versão de software → HDMI → Tx → Rx)

• Tx : Módulo Tx sem fios no Soundbar.
• Rx : Módulo Rx sem fios no Subwoofer.

• ECRÃ DA VERSÃO R2

- Parte traseira do R2 sem ligação--- - Parte traseira do R2xxx ligada

Procedimento de atualização

Importante: A função de atualização apaga todas as definições de utilizador. Recomendamos que anote as suas definições para que possa redefinilas facilmente após a atualização. Tenha em atenção que a atualização de firmware também repõe a ligação ao subwoofer.

1. Insira uma pen USB na porta USB do seu computador.
   Importante: Certifique-se de que não existem ficheiros de música na pen USB. Tal poderá causar a falha da atualização do firmware.
2. Aceda a (samsung.com) → selecione Introduza número do modelo e introduza o modelo do Soundbar. Selecione Manuais e Transferências e transfira o ficheiro de software mais recente.
3. Guarde o software transferido numa pen USB e seleccione "Extrair aqui" para descompactar a pasta.
4. Desligue o Soundbar e ligue a pen USB que contém a atualização do software à porta USB.
5. Ligue o Soundbar e altere a fonte para o modo "USB". Aguarde 3 minutos, "UPDATE" é apresentado e a atualização é iniciada. Quando a atualização for concluída, o Soundbar desliga-se e, de seguida, volta a ligar-se automaticamente.
6. Prima o botão + (Volume) no painel superior durante 5 segundos. A mensagem "INIT" é apresentada no ecrã e, em seguida, o Soundbar desliga-se. A atualização está concluída.

- Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do firmware, pode atualizar novamente o firmware.

1. Restaure as definições do Soundbar.

Se não for apresentada a mensagem UPDATE

1. Desligue o Soundbar, desligue e volte a ligar o dispositivo de armazenamento USB que contém os ficheiros de atualização à porta USB do Soundbar.
2. Desligue e ligue o cabo de alimentação do Soundbar e ligue o Soundbar.

NOTAS

• A atualização de firmware pode não funcionar corretamente se estiverem armazenados ficheiros de áudio suportados pelo Soundbar no dispositivo de armazenamento USB.
• Não desligue a alimentação nem remova o dispositivo USB enquanto as atualizações estão a ser efetuadas. A unidade principal desliga-se automaticamente após a conclusão da atualização de firmware.
• Após a atualização estar concluída, a configuração do utilizador no Soundbar é inicializada para que possa repor as suas definições. Recomendamos que anote as suas definições para que possa redefini-las facilmente após a atualização.

Tenha em atenção que a atualização de firmware também repõe a ligação ao subwoofer. Se a ligação ao subwoofer não for restabelecida automaticamente após a atualização, consulte a página 16.

Se ocorrer uma falha na atualização de software, verifique se existe uma avaria na pen USB.

• Os utilizadores de Mac OS devem utilizar MS-DOS (FAT) como formato USB.
• A atualização através de USB pode não estar disponível, dependendo do fabricante do dispositivo de armazenamento USB.

12 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

→Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→Após remover o cabo de alimentação, insira-o de novo.
→Desligue e volte a ligar o dispositivo externo e tente novamente.
→Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 7.)

Se o telecomando não funcionar.

→Aponte o telecomando diretamente à Soundbar.
→ Troque as pilhas por umas novas.

A Soundbar não emite qualquer som.

→O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Para aceder à saída de som no televisor, selecione Soundbar. (Television Samsung:
Página Principal ( → Menu → Definições ( → Todas as Definições ( → Som → Saída de Som → Selecione o Soundbar)
→A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e volte a ligá-lo.
Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
→ Inicie o produto e tente novamente. (Consulte a página 36.)

O subwoofer não emite qualquer som.

→Verifique se o indicador LED na parte de trás do Subwoofer está ligado a azul. Volte a ligar o Soundbar e o Subwoofer se o indicador estiver a piscar a azul ou se tiver passado para vermelho. (Consulte a página 17.)
→Poderá ter problemas se houver um obstáculo entre o Soundbar e o Subwoofer. Coloque os dispositivos numa zona afastada de obstáculos.
→A ligação pode ser interrompida por outros dispositivos que se encontrem a emitir sinais de radiofrequência nas proximidades.
Mantenha a sua coluna afastada desses dispositivos.
→Remova o cabo de alimentação e volte a ligá-lo.

→O volume original do conteúdo que está a reproduzir pode ser baixo. Tente ajustar o nível do Subwoofer. (Consulte a página 12.)
→Aproxime a coluna do Subwoofer de si.

Se a TV não estiver ligada via HDMI TO TV (ARC).

→Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 22.)
→A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
→O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Television Samsung: Página
Principal ( → Menu → Definições ( )
Todas as Definições ( → Ligação → Gestor de Dispositivos Externos → Anyne (HDMI-CEC) LIGADO)

Não há som ao ligar ao televisor no modo HDMI TO TV (ARC).

→O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou Dolby Digital. (Para um televisor Samsung: Página Principal ( → Menu → Definições ( ) Todas as Definições ( → Som → Definições Avançadas → Formato de Áudio de Saída Digital)

A Soundbar não liga através de Bluetooth.

→Ao ligar um novo dispositivo, mude para "BT PAIRING" para estabelecer a ligação.
(Prima o botão ✦ PAIR no controlo remoto ou o botão ➞ (Origem) no corpo durante pelo menos 5 segundos.)
→Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
→Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar.
(Televisor Samsung: Página Principal ( → Menu → Definições ( → Todas as Definições ( → Som → Saída de Som → Lista de Altifalantes Bluetooth).
→A ligação automática do televisor poderá estar desativada. Enquanto o Soundbar estiver no modo "BT READY", mantenha premido o botão Esquerda no controlo remoto do Soundbar durante 5 segundos para selecionar ON-TV CONNECT. Se vir OFF-TV CONNECT, mantenha premido novamente o botão Esquerda durante 5 segundos para mudar a seleção.
→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.
→Inicie o produto e tente novamente. (Consulte a página 36.)

O som é cortado quando ligado através de Bluetooth.

→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar.
→Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

A ligação Bluetooth múltipla não funciona.

→ Quando a TV está ligada à Soundbar, A ligação Bluetooth múltipla poderá não funcionar. Desligue a Soundbar da TV e tente novamente.
→Verifique se a definição Ligação Bluetooth múltipla está ligada. (Consulte a secção "A Soundbar não liga através de Bluetooth.")
→Desligue o dispositivo atualmente em reprodução, emparelhe com o dispositivo que pretende ligar e volte a ligar o dispositivo anterior.
→Se não ouvir som, mesmo depois de ligar corretamente, consulte a secção “O som é cortado quando ligado através de Bluetooth.”

A Soundbar não se liga automaticamente com a TV.

→ Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

13 LICENÇAS

DOLBY AUDIO

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

16 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-B650
USB 5V/0,5A
Peso 3,1 kg
Dimensões (L x A x P) 1030,0 x 59,4 x 105,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída	180W (30Wx6)
Formatos de reprodução suportados	LPCM 2ch, Dolby AudioTM(suporta Dolby® Digital), DTS, DTS Virtual:X
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOSPotência máx. do transmissor BTPotência máx. do transmissor SRD	100 mW a 2,4 GHz – 2,4835 GHz25 mW a 5,725 GHz – 5,825 GHz
Nome do subwoofer PS-WB65D
Peso 5,1 kg
Dimensões (L x A x P) 184,0 x 346,0 x 295,0 mm
AMPLIFICADORPotência nominal de saída	250W
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOSPotência máx. do transmissor SRD	25 mW a 5,725 GHz – 5,825 GHz
Consumo total de energia em modo de espera (W)	2,0W
BluetoothMétodo de desativação das portas	Prima e mantenha premido o botão SOUNDMODE durante mais de 5 segundos para desligar a função Bluetooth Power.

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
• O peso e as dimensões indicados são aproximados.

A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet:

http://www.samsung.com, vá a Suporte e introduza o nome do modelo.

Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:

REGULAMENTO (UE) 2019/1782 DA COMISSÃO

Requisitos de conceção ecológica aplicáveis a fontes de alimentação externas :

www.samsung.com/global/ecodesign_component

VEILIGHEIDSINFORMATIE

VEILIGHEIDSINSTRUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE VAKHANDEL.
