GEBRUIKSAANWIJZING HWB650 SAMSUNG

Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product kunnen bevinden.

	LET OPGEVAAR OP ELEKTRISCHE SCHOKKEN. NIET OPENEN.	____
	Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is.Elk contact met onderdelen binnen in het product is gevaarlijk.
	Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.
	Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool niet aanwezig is op een product met een netsnoer, dan MOET het product een betrouwbare aardingsaansluiting hebben.
~	Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is.
---	Gelijkspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is.
	Voorzichtig, raadpleeg de instructies voor gebruik: Dit symbool geeft aan dat de gebruiker de handleiding moet raadplegen voor meer informatie over de veiligheid.

WAARSCHUWING

- Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of vocht bloot te stellen.

LET OP

• OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE STEKKER IN DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTOKEN.
• Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact.
• Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit de stopcontact getrokken worden, daarom moet de stroomstekker gemakkelijk bereikbaar zijn.
• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen objecten op het apparaat die gevuld zijn met water (zoals een vaas).
• Als u dit apparaat volledig wilt uitschakelen, moet u de stekker uit het stopcontact trekken. Vervolgens moet de stekker altijd onder handbereik zijn.

VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan de stroomvereisten die zijn vermeld op het identificatie-etiket op de onderkant van het product. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen voor ventilatie 7 -10 cm. Zorg dat de ventilatieopeningen niet worden geblokkeerd. Plaats het apparaat niet op versterkers of andere apparaten die warm kunnen worden. Dit apparaat is bedoeld voor continu gebruik. Om het toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het stopcontact als u het een lange tijd niet gaat gebruiken.
2. Haal bij onweer de stekker uit het stopcontact. Bliksem kan spanningspieken veroorzaken waardoor het apparaat beschadigd kan raken.
3. Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan oververhitting veroorzaken en ertoe leiden dat het apparaat niet goed functioneert.

4. Bescherm het product tegen vocht (bijv. vazen) en overmatige warmte (bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker uit het stopcontact wanneer het apparaat niet goed functioneert. Dit product is niet bedoeld voor industrieel gebruik. Dit product is uitsluitend bestemd voor particulier gebruik. Wanneer het product of een schijf bij een lage temperatuur wordt bewaard, kan condensatie optreden. Als u het apparaat in de winter verplaatst, wacht u ongeveer 2 uur totdat het apparaat weer op kamertemperatuur is voordat u deze gaat gebruiken.

5. De batterijen die in dit product worden gebruikt, bevatten chemicaliën die schadelijk zijn voor het milieu. Gooi batterijen niet met het gewone huisvuil weg. Werp de batterijen niet in het vuur. De batterijen mogen niet worden kortgesloten, gedemonteerd of oververhit. LET OP: Bij incorrecte plaatsing van de batterijen bestaat ontploffingsgevaar. Vervang batterijen alleen door andere van hetzelfde type.

INHOUD

01 De Componenten Controleren 6

02 Productenoverzicht 7

Voorste paneel/Bovenpaneel van de Soundbar 7

Onderpaneel van de Soundbar 8

03 De Afstandsbediening Gebruiken 9

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2) ____ 9

Hoe de afstandsbediening gebruiken ____ 9

De verborgen knoppen gebruiken (knoppen met meer dan een functie) ____ 13

Uitvoerspecificaties voor de verschillende geluidseffecten ____ 13

Het volume van de Soundbar wijzigen met de afstandsbediening van de tv 14

04 De Soundbar Aansluiten 15

De elektriciteit aansluiten 15

De Soundbar op de subwoofer aansluiten ____ 16

De SWA-9100S (afzonderlijk verkrijgbaar) met een Soundbar verbinden ____ 19

Methode 1. Verbinden met een optische kabel ____ 21

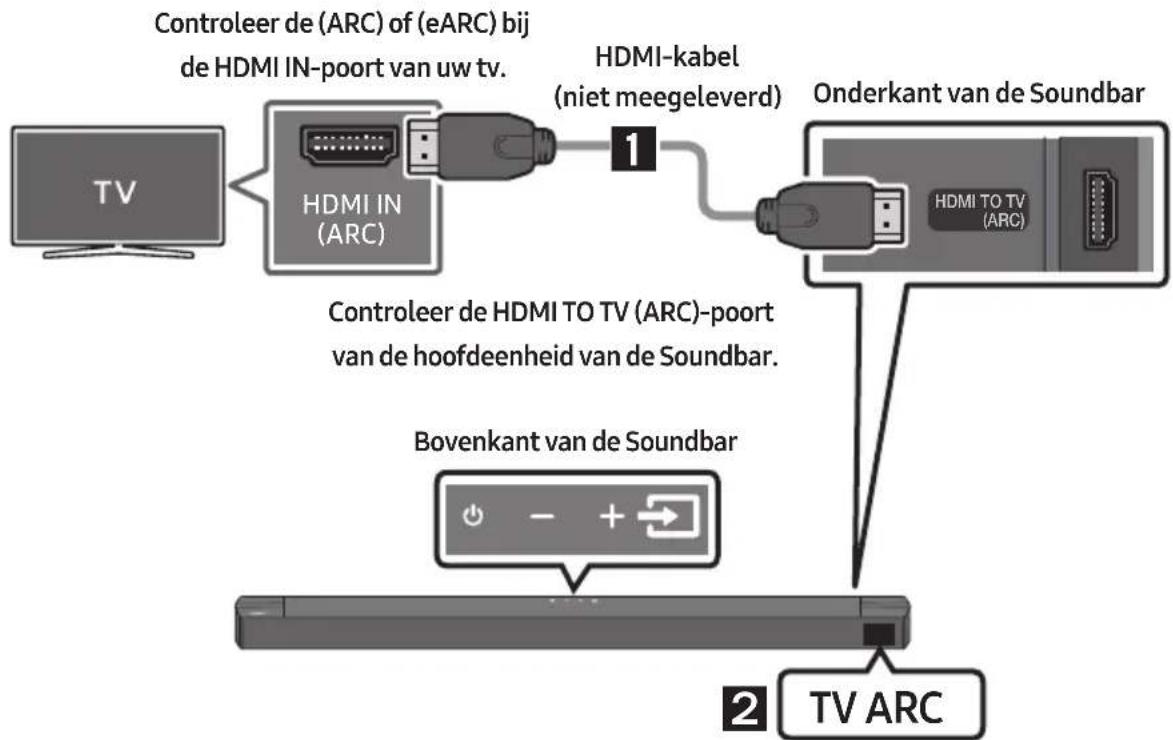

Methode 2. Een tv verbinden met een HDMI-kabel ____ 22

06 Een draadloze verbinding naar de TV gebruiken 24

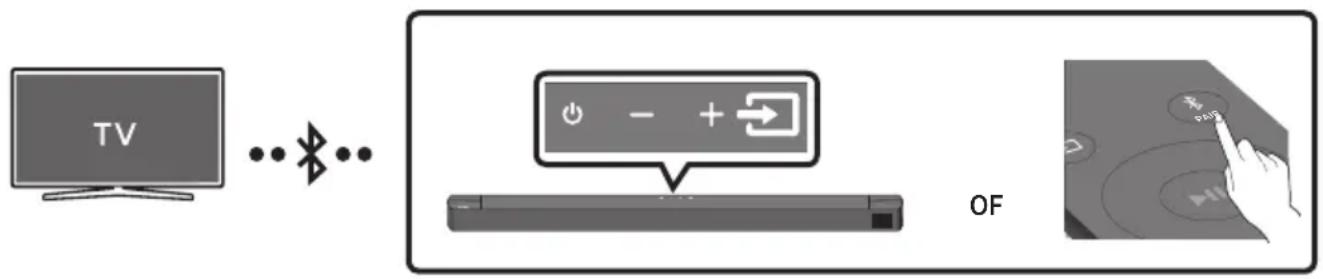

Verbinden via Bluetooth 24

07 Verbinden met een Extern Apparaat 26

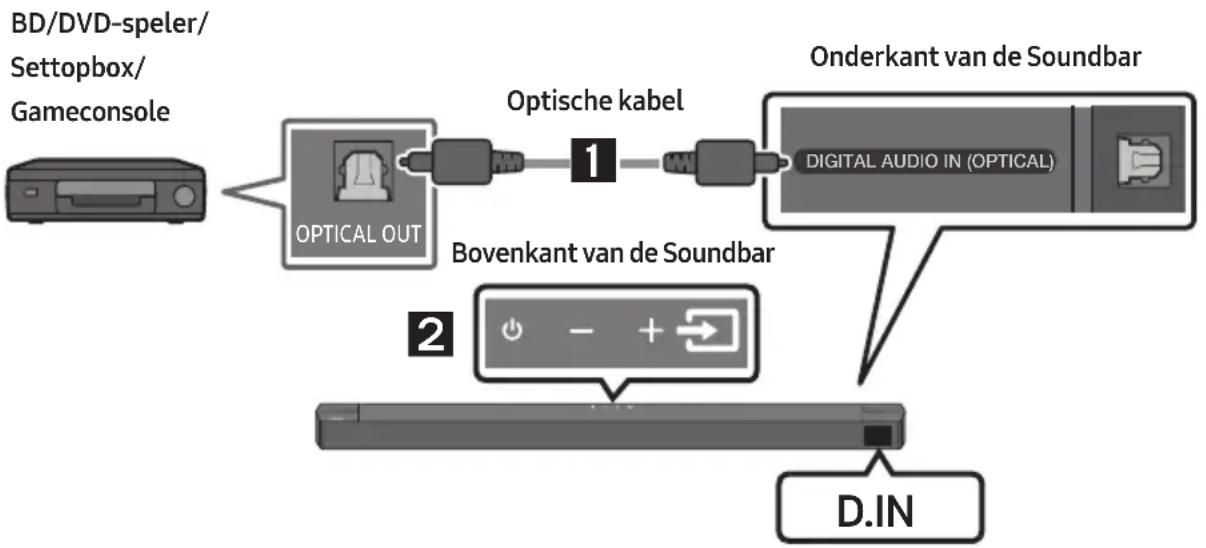

Methode 1. Verbinden met een optische kabel ____ 26

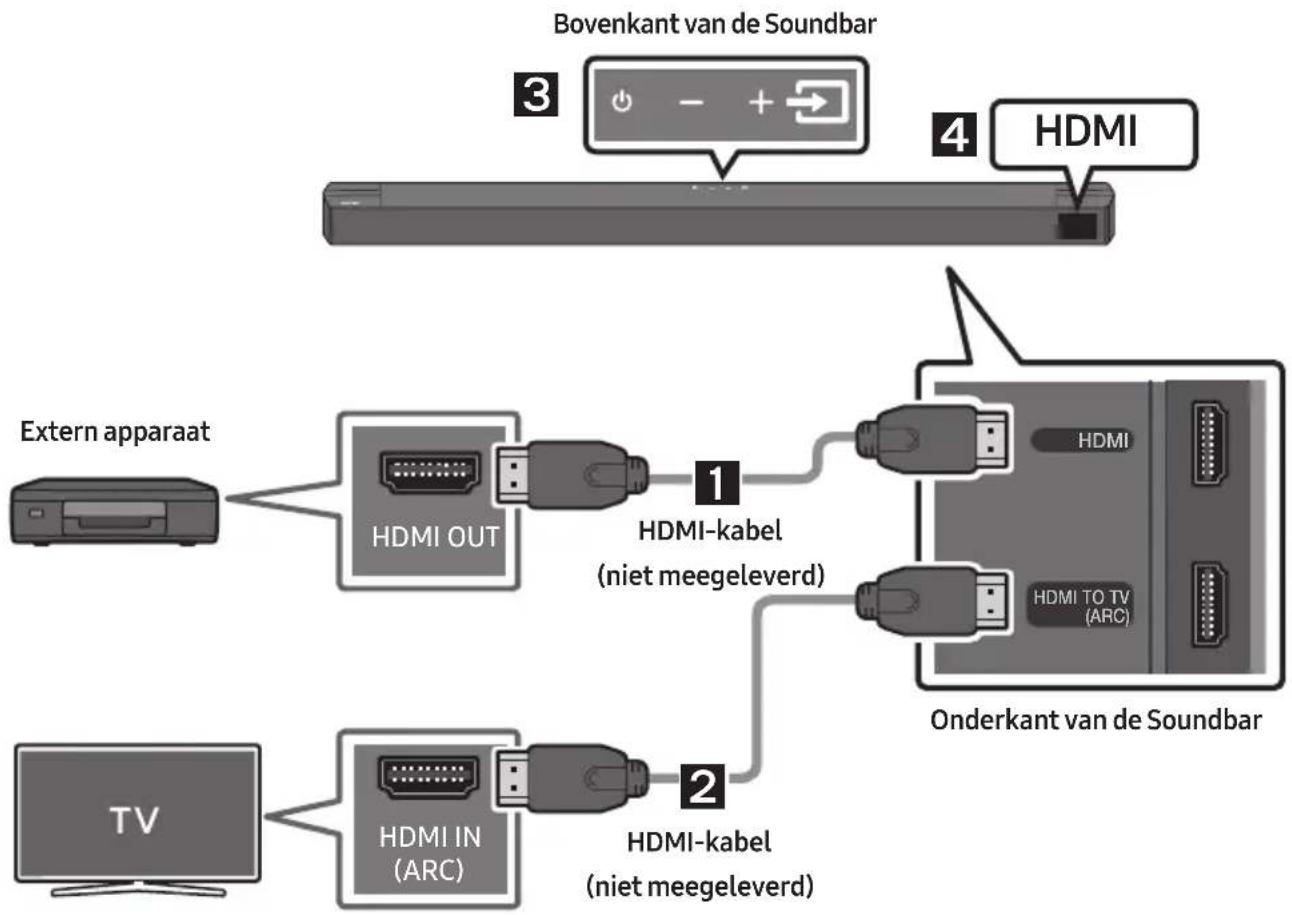

Methode 2. Verbinden met een HDMI-kabel ____ 27

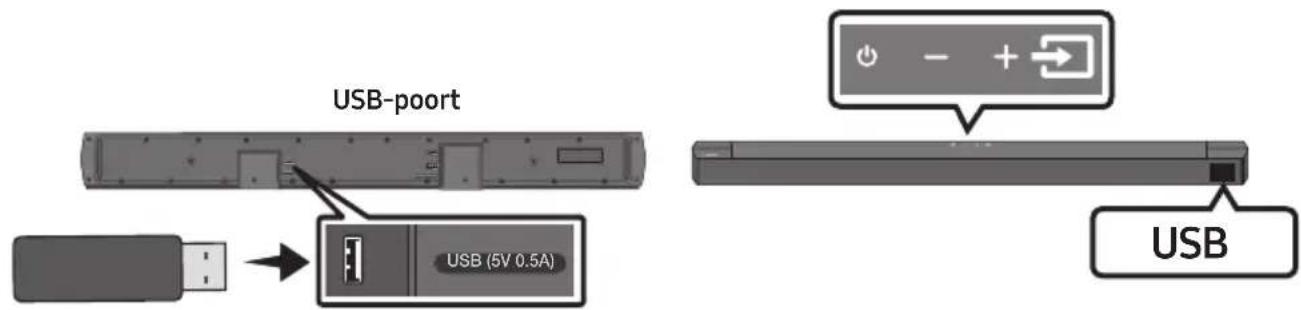

08 Een USB-opslagapparaat aansluiten 28

09 Een Mobiel Apparaat Verbinden 29

Verbinden via Bluetooth ____ 29

10 De Wandmontage Installeren 33

Voorzorgsmaatregelen bij de installatie ____ 33

Componenten voor muurmontage 33

11 Software-Update 35

De firmwareversie controlleren 35

Updateprocedure 36

Als UPDATE niet wordt weergegeven 36

12 Problemen Oplossen 37

13 Licentie 39

14 Kennisgeving Open Source-Licentie 40

15 Belangrijke Opmerking over Service 40

16 Specificaties en Handleiding 41

Specifications 41

01 DE COMPONENTEN CONTROLEREN

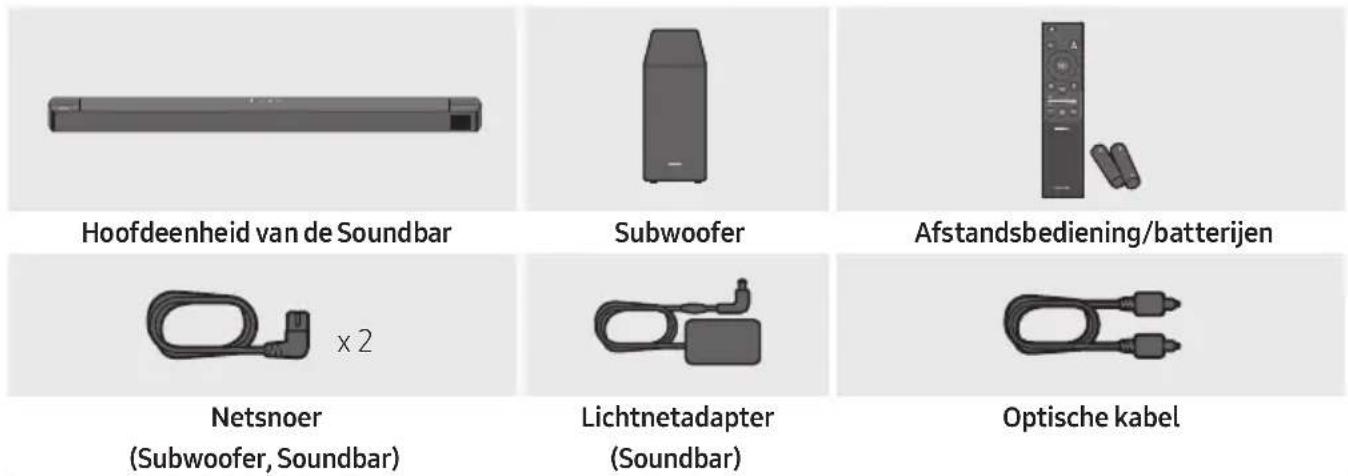

Hoofdeenheid van de Soundbar Subwoofer Afstandsbediening/batterijen Netsnoer (Subwoofer, Soundbar) Lichtnetadapter (Soundbar) Optische kabel

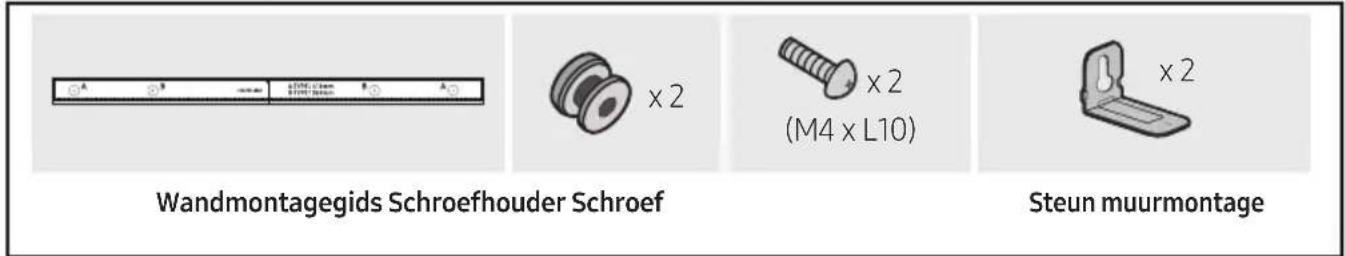

Wandmontagegids Schroefhouder Schroef Steun muurmontage

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung.
• Afhankelijk van de regio kan de AC-stekker verschillende vormen aannemen of kan hij in de AC/DC-adapter geïntegreerd worden meegeleverd.
• De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.
• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

02 PRODUCTENOVERZICHT

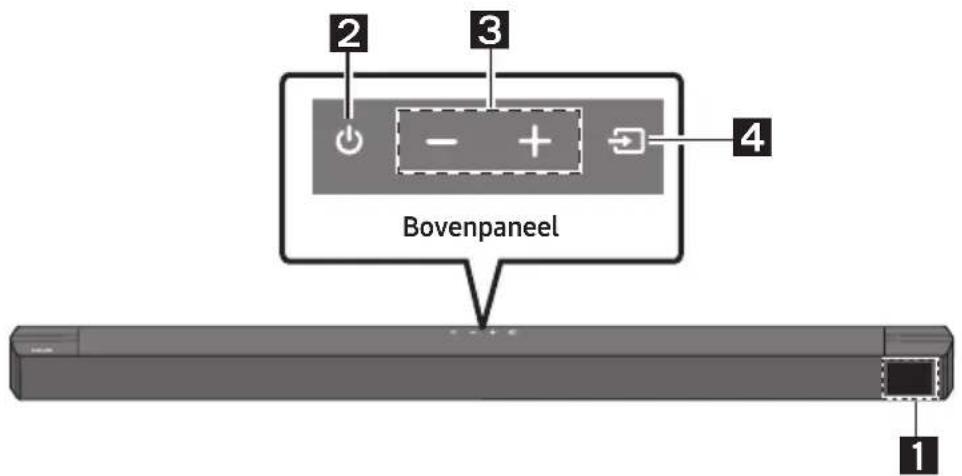

Voorste paneel/Bovenpaneel van de Soundbar

2 3 4 Bovenpaneel 1

1	SchermGeeft de productstatus en actuele modus weer.
2	(Aan/Uit) -knopSchakelt de stroom in en uit.Functie Auto Power DownDe eenheid wordt automatisch uitgezet in de volgende situaties.- Modus D.IN / HDMI / BT / USB: Als er 20 minuten geen audiosignaal is.
3	- + (Volume)-knopStelt het volume bij.Na bijstelling verschijnt het volumeniveau op het voorste scherm van de Soundbar.
4	(Bron)-knopSelecteert de invoermodus van de bron.
	Invoermodus Scherm
	Optische digitale invoer D.IN
	ARC (HDMI OUT)-invoer	D.IN → TV ARC (automatische omzetting)
	HDMI-invoer HDMI
	BLUETOOTH-modus BT
	USB-modus USB
	Om de 'BT PAIRING'-modus in te schakelen, wijzigt u de bron naar 'BT'-modus en houdt u de (Bron)-knop gedurende meer dan 5 seconden ingedrukt.

• Wanneer u de stekker in het stopcontact steekt, zal de aan/uit-toets binnen 4 tot 6 seconden werken.
• Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt weergegeven.
• Als u alleen het geluid van de Soundbar wilt horen, moet u de luidsprekers van de televisie uitschakelen in het audio-instellingsmenu van uw televisie. Raadpleeg de handleiding voor de TV die met uw televisie is meegeleverd.

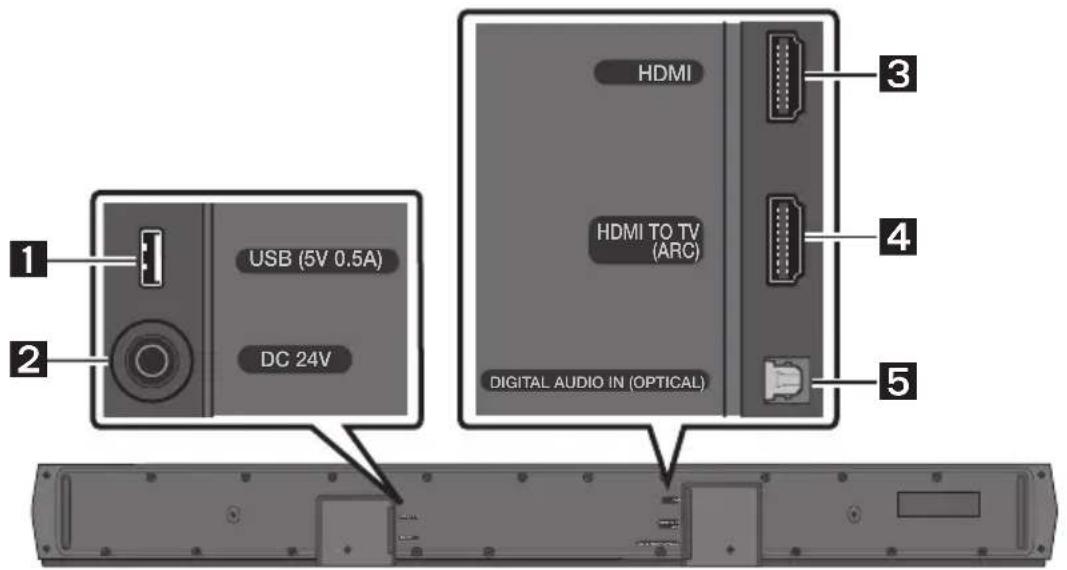

Onderpaneel van de Soundbar

1 USB (5V 0.5A) DC 24V HDMI HDMI TO TV (ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

1	USB (5V 0.5A)Sluit hier een USB-apparaat aan om muziekbestanden op het USB-apparaat af te spelen via de Soundbar.
2	DC 24V (Voedingsspanning in)Sluit aan op de stroomadapter.
3	HDMIVoert tegelijkertijd digitale video- en audiosignalen in met een HDMI-kabel.Sluit aan op de HDMI-uitgang van een extern apparaat.
4	HDMI TO TV (ARC)Sluit aan op de HDMI (ARC)-aansluiting van een tv.
5	DIGITAL AUDIO IN (OPTICAL)Sluit aan op de digitale (optische) uitgang van een extern apparaat.

• Wanneer u de stroomkabel van de netstroomadapter uit het stopcontact trekt, trek dan aan de stekker. Trek niet aan de kabel.
• Steek de stekker van deze eenheid of andere onderdelen pas in een stopcontact als alle componenten zijn aangesloten.

03 DE AFSTANDSBEDIENING GEBRUIKEN

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2)

Schuif de achterklep in de richting van de pijl tot deze volledig is verwijderd. Plaats 2 AAA-batterijen (1,5 V) op de juiste manier zodat hun polariteit correct is. Schuif de achterklep terug op zijn plaats.

Hoe de afstandsbediening gebruiken

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Stroom	Hiermee schakelt u de Soundbar in en uit.
2	Bron	Druk hierop om een met de Soundbar verbonden bron te selecteren.
3	Geluid dempen	Druk op de geluid dempen) -knop om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.
4	Volume	Druk op de knop omhoog of omlaag om het volume te regelen.Geluid dempenDruk op de Volume-knop om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.

5	CH LEVEL	Door op de knop te drukken kunt u het volume van elke luidspreker aanpassen.Druk op de knop omCENTER LEVELte selecteren en gebruik vervolgens de knoppenOmhoog/Omlaagom het volume in te stellen tussen -6 en +6.Als de luidsprekers achter (afzonderlijk verkrijgbaar) zijn aangesloten, wordt de instellingREAR LEVELondersteund. Gebruik de knoppenOmhoog/Omlaagom het volume van deREAR LEVELin te stellen tussen -6 en +6.
6	Geluidsregeling	Door op de knop te drukken kunt u de audiofunctie instellen. De gewenste instellingen kunnen worden aangepast met de knoppenOmhoog/Omlaag.AUDIO SYNC→NIGHT MODE ON/OFF→VOICE ENHANCE ON/OFF-AUDIO SYNCAls de video en audio tussen de TV en uw Soundbar niet is gesynchroniseerd, drukt u op de knop(Geluidsregeling),selecteert uAUDIO SYNCen stelt u de audiovertraging in tussen 0~300 milliseconden door gebruik te maken van de knoppenOmhoog/Omlaag.(Niet beschikbaar in‘USB’- of‘BT’-modus.)-NIGHT MODE ON/OFFDeze modus is geoptimaliseerd om 's avonds te kijken waarbij de instellingen zijn aangepast om het volume te verminderen maar de dialogen goed te kunnen horen.-VOICE ENHANCE ON/OFFMet deze modus kunt u beter luisteren naar gesproken dialogen in films en op tv.De audiofunctiesNIGHT MODEenVOICE ENHANCEkunnenON/OFFworden gezet met de knoppenOmhoog/Omlaag.Houd de(Geluidsregeling)-knop ongeveer 5 seconden ingedrukt om het geluid voor elke frequentieband aan te passen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz kiezen met deLinks/Rechts-knoppen en elk daarvan kan worden ingesteld tussen -6 en +6 met deOmhoog/Omlaag-knoppen. (Controleer of de Geluidsmodus is ingesteld op“STANDARD”)
7	BluetoothPAIR	De Soundbar naar de Bluetooth-koppelingsmodus omschakelen.Druk op de knopPAIEn wacht op het scherm‘BT PAIRING'om een nieuw Bluetooth-apparaat te koppelen.
8	Afspelen/Pauzeren	U kunt muziek ook afspelen of onderbreken door op de knop te drukken.
9	Omhoog/Omlaag/Links/Rechts	Druk op de aangegeven zones om Omhoog/Omlaag/Links/Rechts te selecteren.Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.HerhalenOm de herhaalfunctie in ‘USB’-modus te gebruiken, drukt u op deOmhoog-knop.Muziek overslaanDruk op deRechts-knop als u het volgende muziekbestand wilt selecteren.Druk op deLinks-knop als u het vorige muziekbestand wilt selecteren.ID SETHoud de knopOmhooggedurende 5 seconden ingedrukt om deID SETte voltooien (bij het verbinden met een draadloze subwoofer of draadloze luidsprekers achter).
10	Info	Als u deze knop indrukt, verschijnt er informatie over elke modus. (Zie pagina 7.)
11	SOUND MODE	Door op de knop te drukken kunt u de gewenste geluidsmodus selecteren.SURROUND SOUND → BASS BOOST → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDBiedt een breder geluidsveld dan standaard.– BASS BOOSTGeluidsveldmodus met de nadruk op basgeluid.– GAMEBiedt stereoscopisch geluid voor levensechte actie tijdens het gamen.– ADAPTIVEAnalyseert de inhoud in realtime en biedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.– DTS VIRTUAL:XMeeslepend 3D-geluid vanaf elke inhoud.– STANDARDVoert het originele geluid uit.• DRC (Dynamic Range Control)Hiermee kunt u het dynamische bereik voor het geluid instellen op Dolby Digital-nummers. Houd de knop SOUND MODElanger dan 5 seconden ingedrukt terwijl de Soundbar is uitgeschakeld om DRC (Dynamic Range Control) in of uit te schakelen. Als de DRC is ingeschakeld, wordt hard geluid verminderd. (Het geluid kan worden vervormd.)• Bluetooth PowerDeze functie schakelt de Soundbar automatisch in wanneer hij een verbindingsverzoek ontvangt van een eerder verbonden tv of Bluetooth-apparaat. De instelling is standaard Aan.– Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functie Bluetooth Power uit te schakelen.
12	WOOFERNIVEAU WOOFER(BAS)	Druk op de knop omhoog of omlaag om het niveau van de woofer (bas) te regelen op -12 of tussen -6 en +6. Druk op de knop om het volume van de woofer (bas) op 0 (Standaard) in te stellen.
13	TONECONTROL	Door op de knop te drukken kunt u het volume van de hoge of lage tonen aanpassen.• Druk op de knop om TREBLE of BASSte selecteren en gebruik vervolgens de knoppenOmhoog/Omlaagom het volume in te stellen tussen -6 en +6.

De verborgen knoppen gebruiken (knoppen met meer dan een functie)

Verborgen knop		Referentiepagina
Knop op afstandsbediening Functie
WOOFER (Omhoog)	Afstandsbediening van uw TV aan/uit (Standby)	Pagina 14
Links TV Auto connect	Aan/uit (BT gereed) Pagina 25
Omhoog ID SET Pagina 11
[CSAH] (Ge [C72K])	7-bands EQ Pagina 10
	DRC ON/OFF (Standby) Pagina 12
	Bluetooth Power Pagina 12
	Bluetooth-multiverbinding Aan/Uit (Standby)	Pagina 32

Uitvoerspecificaties voor de verschillende geluidseffecten

Effect Invoer			Uitvoer
			Zonder de kit met de draadloze achterluidspreker	Met de kit met de draadloze achterluidspreker
SOUND MODE	SURROUND SOUND	2.0 kanalen	3.1 kanalen 5.1 kanalen
		5.1 kanalen	3.1 kanalen 5.1 kanalen
	BASS BOOST	2.0 kanalen	3.1 kanalen 5.1 kanalen
		5.1 kanalen	3.1 kanalen 5.1 kanalen
	GAME	2.0 kanalen	3.1 kanalen 5.1 kanalen
		5.1 kanalen	3.1 kanalen 5.1 kanalen
	ADAPTIVE	2.0 kanalen	3.1 kanalen 5.1 kanalen
		5.1 kanalen	3.1 kanalen 5.1 kanalen
	DTS VIRTUAL:X	2.0 kanalen	3.1 kanalen 5.1 kanalen
		5.1 kanalen	3.1 kanalen 5.1 kanalen
	STANDARD	2.0 kanalen	2.1 kanalen 2.1 kanalen
		5.1 kanalen	3.1 kanalen 5.1 kanalen

- De kit met de draadloze achterluidspreker van Samsung is afzonderlijk verkrijgbaar. Om een kit aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar hebt gekocht.

Het volume van de Soundbar wijzigen met de afstandsbediening van de tv

Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.
• Zet de tv-luidspreker op Ext. luidspreker om deze functie te gebruiken.

• Fabrikanten ondersteunen deze functie: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Zet de Soundbar uit.

• Druk gedurende 5 seconden op de knop WOOFER .

Elke keer dat u gedurende 5 seconden op de knop WOOFER drukt, schakelt de modus om in deze volgorde: "OFF-TV REMOTE" (standaardmodus), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Knop op afstandsbediening Scherm Status
	(standaardmodus)	Schakel de afstandsbediening van de tv uit.
		Schakel de IR-afstandsbediening van een Samsung-tv in.
		Schakel de IR-afstandsbediening van een tv van derden in.

04 DE SOUNDBAR AANSLUITEN

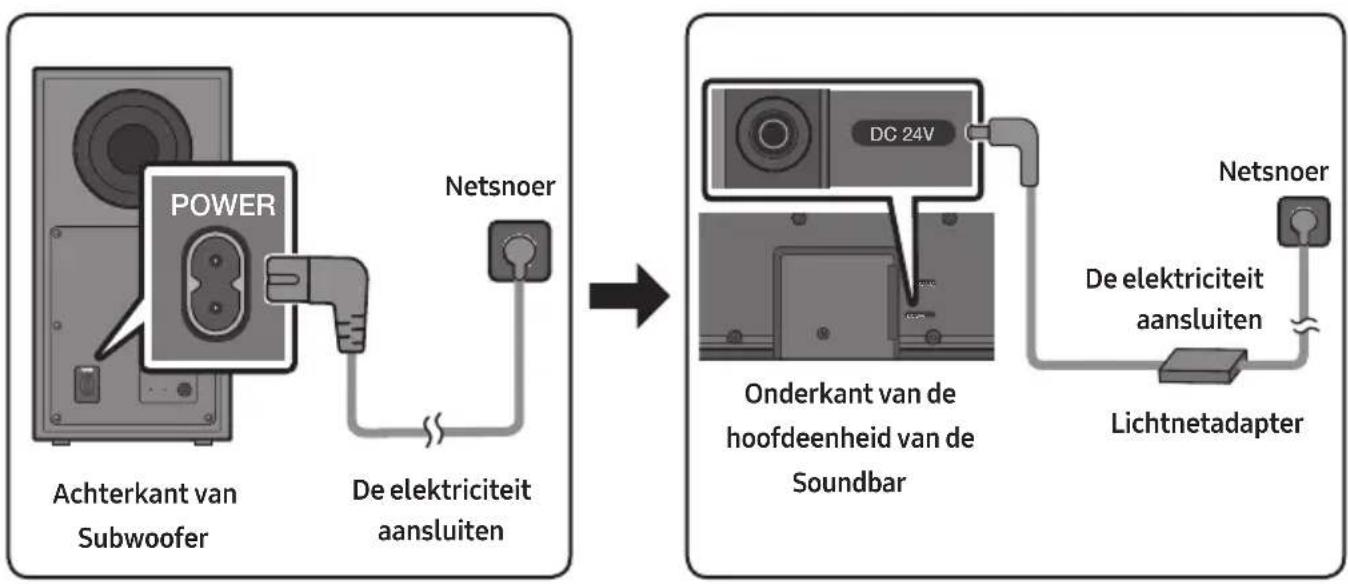

De elektriciteit aansluiten

Gebruik de stroomcomponenten om de Subwoofer en Soundbar op een stopcontact aan te sluiten in deze volgorde:

1. Sluit het netsnoer aan op de Subwoofer.
2. Sluit de kabel van de voedingsuitgang aan op de stroomadapter en vervolgens op de Soundbar.
3. Steek de stekker in het stopcontact.

Raadpleeg de onderstaande illustraties.

- Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)

- Zorg ervoor dat de lichtnetadapter plat op de tafel of de vloer ligt. Als u de lichtnetadapter zo plaatst dat deze met de ingang voor het netsnoer naar boven hangt, kunnen water of andere vreemde stoffen in de adapter terechtkomen waardoor de adapter niet meer goed werkt.

De Soundbar op de subwoofer aansluiten

Wanneer de subwoofer is aangesloten, geniet u van rijke lage tonen.

Automatische verbinding tussen de subwoofer en de Soundbar

Wanneer u de stroom inschakelt nadat u de stroomkabels op de Soundbar en subwoofer hebt aangesloten, wordt de subwoofer automatisch verbonden met de Soundbar.

- Wanneer de automatische koppeling is voltooid, gaat het blauwe indicatorlampje aan de achterkant van de subwoofer branden.

LED-indicatielampjes achteraan de subwoofer

LED	Status	Beschrijving	Oplossing
	Aan	Met succes aangesloten (normale werking)	-
	Knipperend	De verbinding herstellen	Controleer of het netsnoer bevestigd aan de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer de subwoofer dan handmatig te verbinden. Zie pagina 17.
	Aan	Stand-by (met de hoofdeenheid van de Soundbar uitgeschakeld)	Controleer of het netsnoer naar de hoofdeenheid van de Soundbar goed is aangesloten.
		Verbinding mislukt	Sluit opnieuw aan. Raadpleeg de instructies voor handmatig verbinden op pagina 17.
	Knipperend	Storing	Raadpleeg in de handleiding de contactinformatie voor het Samsung Servicecenter.

Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

• Controleer of de stroomsnoeren voor de Soundbar en subwoofer goed zijn aangesloten.
  • Zorg ervoor dat de Soundbar ingeschakeld is.

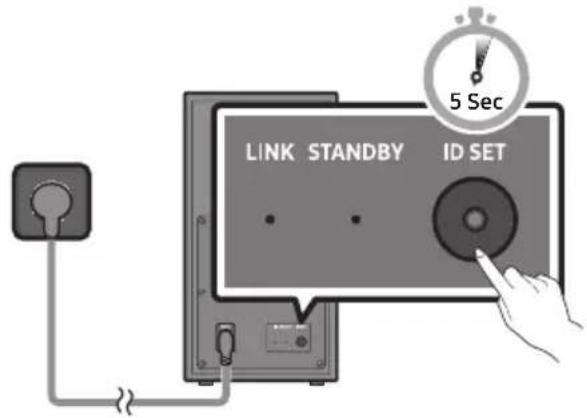

• Houd ID SET aan de achterkant van de subwoofer ten minste 5 seconden ingedrukt.

- Het rode indicatorlampje op de achterkant van de subwoofer gaat uit en het blauwe indicatorlampje knippert.

LINK STANDBY ID SET 5 Sec

Achterkant van Subwoofer

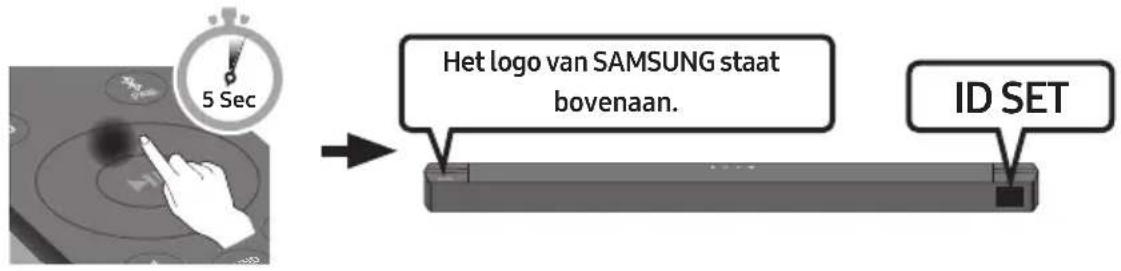

1. Houd de knop Omhoog op de afstandsbediening ten minste 5 seconden ingedrukt.

2. Het bericht ID SET verschijnt even op het scherm van de Soundbar en verdwijnt vervolgens.

3. De Soundbar wordt volledig uitgeschakeld wanneer ID SET voltooid is.

5 Sec Het logo van SAMSUNG staat bovenaan. ID SET

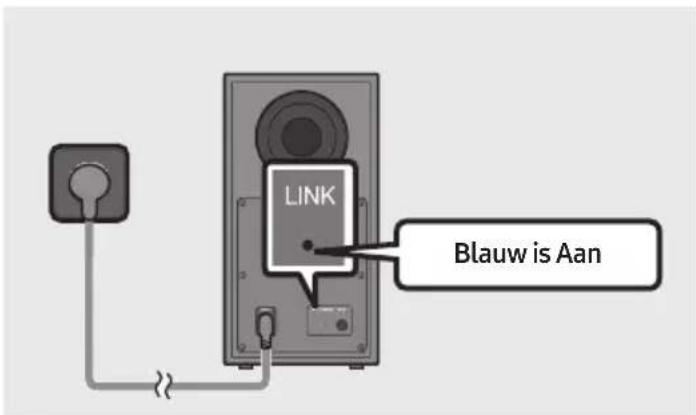

1. Controleer of de LINK LED vast blauw is (verbinding voltooid).

LINK Blauw is Aan

Het indicatielampje LINK LED stopt met knipperen en licht vast blauw op wanneer een verbinding tot stand is gebracht tussen de Soundbar en de draadloze Subwoofer.

OPMERKINGEN

• Steek de stroomkabel van dit product of uw tv pas in een stopcontact als alle componenten zijn aangesloten.
• Zet dit product eerst uit en koppel de stroomkabel los voordat u het verplaatst of installeert.
• Als de hoofdeenheid uitgeschakeld is, gaat de draadloze subwoofer in stand-bymodus en wordt de STANDBY LED op de achterkant rood nadat het diverse malen blauw heeft geknipperd.
• Als u een apparaat met dezelfde frequentie als de Soundbar (5,8 GHz) dichtbij de Soundbar gebruikt, wordt het geluid mogelijk onderbroken door storing.
• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid is ongeveer 10 meter, maar kan variëren afhankelijk van uw werkomgeving. Als er zich een staalbeton of metalen muur bevindt tussen de hoofdeenheid en de draadloze subwoofer, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal heen kan.

VOORZORGSMAATREGELEN

• Draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd de eenheden uit de buurt van water en vocht.
• Zorg er voor optimale luisterprestaties voor dat er zich in de zone rond de draadloze subwoofer en de draadloze-ontvangermodule (afzonderlijk verkrijgbaar) geen obstakels bevinden.

De SWA-9100S (afzonderlijk verkrijgbaar) met een Soundbar verbinden

Breid uit naar echt draadloos surroundgeluid door de Draadloze achterste luidsprekerset van Samsung (SWA-9100S, afzonderlijk verkrijgbaar) te verbinden met uw Soundbar.

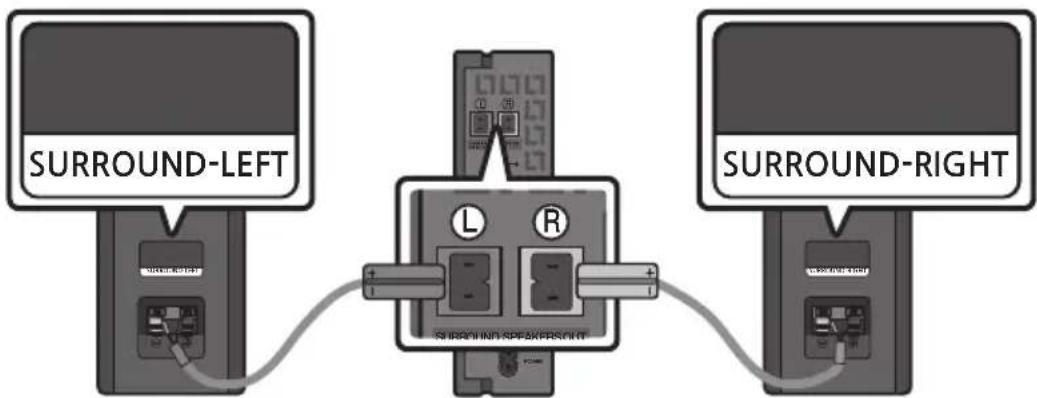

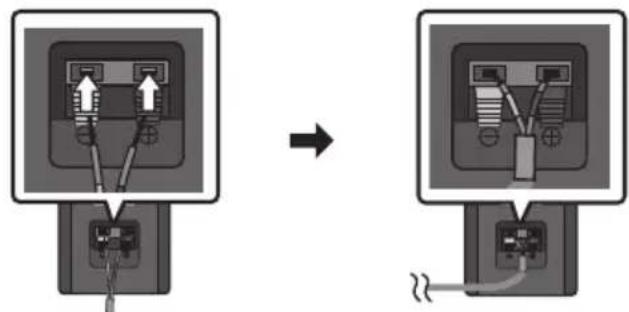

1. Sluit de Draadloze ontvangermodule aan op de 2 surround-luidsprekers.

- Bij het aansluiten van de luidsprekerkabel sluit u de kerndraad aan op de luidspreker.

- De luidsprekerkabels zijn kleurgecodeerd.

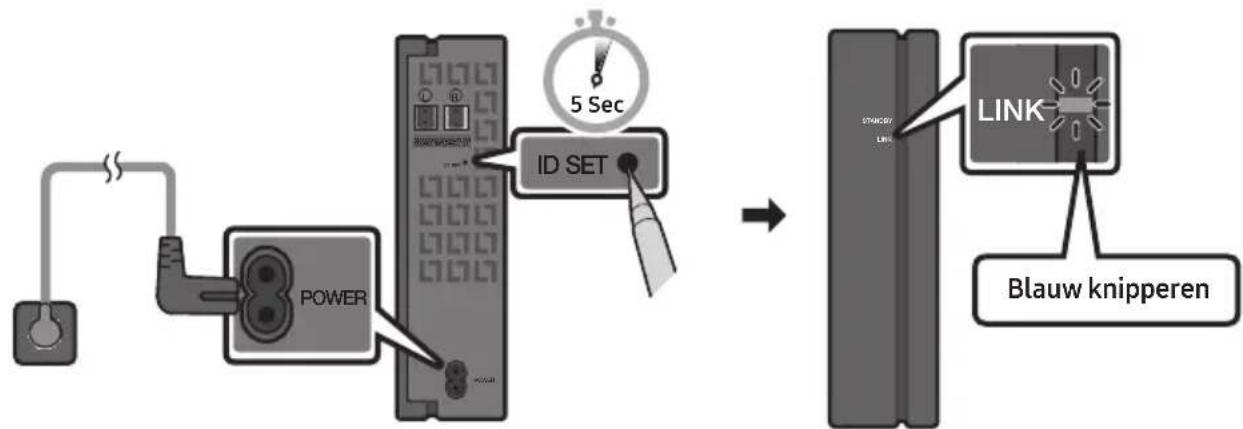

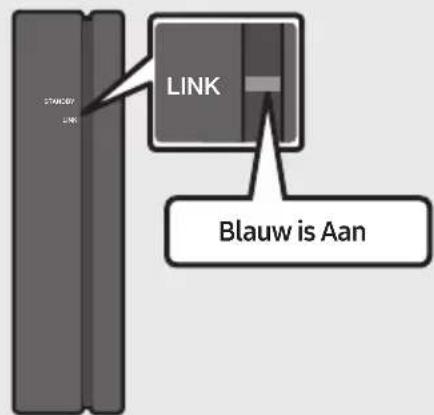

1. Controleer de stand-bystatus van de Draadloze ontvangermodule nadat u de stekker in het stopcontact hebt gestoken.

- Het indicatielampje LINK LED (blauwe LED) op de Draadloze ontvangermodule knippert. Als de LED niet knippert, houd de knop ID SET op de achterkant van de Draadloze ontvangermodule 5-6 seconden ingedrukt met de punt van een pen tot het indicatielampje LINK LED knippert (in een blauwe kleur). Meer informatie over de LED vindt u in de gebruikershandleiding van de SWA-9100S.

1. Houd de knop Omhoog op de afstandsbediening ten minste 5 seconden ingedrukt.

2. Het bericht ID SET verschijnt even op het scherm van de Soundbar en verdwijnt vervolgens.

3. De Soundbar wordt volledig uitgeschakeld wanneer ID SET voltooid is.

5 Sec Het logo van SAMSUNG staat bovenaan. ID SET

LET OP

- Als uw Soundbar muziek afspeelde toen hij met de SWA-9100S werd verbonden, kunt u bij het voltooien van de verbinding wat gestotter uit de woofer horen.

1. Controleer of de LINK LED vast blauw is (verbinding voltooid).

Het indicatielampje LINK LED stopt met knipperen en licht vast blauw op wanneer een verbinding tot stand is gebracht tussen de Soundbar en de Draadloze ontvangermodule.

1. Als de SWA-9100S niet verbonden is, herhaal dan de procedure vanaf Stap 2.

05 USING A WIRED CONNECTION TO THE TV

Luister naar het geluid van uw tv op de Soundbar via bedrade of draadloze verbindingen.

- Wanneer de Soundbar is verbonden met een geselecteerde Samsung TV, kan de Soundbar worden bediend met de afstandsbediening van de tv.

- Deze functie wordt ondersteund door smart tv's van Samsung vanaf 2017 die Bluetooth ondersteunen, wanneer u de Soundbar met een optische kabel op de tv aansluit.

- Met deze functie kunt u ook het menu van de tv gebruiken om het geluidsveld en diverse instellingen, evenals het volume en dempen aan te passen.

Methode 1. Verbinden met een optische kabel

Controlelijst vóór aansluiting

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Wanneer u een optische kabel gebruikt en de aansluitingen klepjes hebben, verwijder de klepjes dan eerst.

1. De aansluiting van de DIGITAL AUDIO IN (OPTICAL) op de Soundbar met een digitale optische kabel verbinden met de OPTICAL OUT-jack van de tv.
2. Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer vervolgens de knop 'D.IN'-modus.

Methode 2. Een tv verbinden met een HDMI-kabel

LET OP

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Om de HDMI-kabel te verbinden tussen de tv en de Soundbar, moet u ervoor zorgen de met ARC gemarkeerde aansluitingen te verbinden. Anders wordt het tv-geluid mogelijk niet uitgevoerd.
• De aanbevolen kabel is High Speed HDMI Cable with Ethernet.

1. Als de Soundbar en tv ingeschakeld zijn, sluit dan de HDMI-kabel (niet meegeleverd) aan zoals getoond in de afbeelding.

2. 'TV ARC' verschijnt op het scherm van de hoofdeenheid van de Soundbar en de Soundbar speelt het tv-geluid af.

3. Als het tv-geluid onhoorbaar is, druk dan op de knop (Bron) op de afstandsbediening of op de bovenkant van de Soundbar om te wijzigen naar 'D.IN'-modus. Het scherm geeft 'D.IN' en 'TV ARC' in volgorde weer en het tv-geluid wordt afgespeeld.

4. Als 'TV ARC' niet verschijnt op het scherm van de hoofdeenheid van de Soundbar, gaat u na of de HDMI-kabel (niet meegeleverd) is aangesloten op de juiste poort.
5. Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen.

OPMERKINGEN

• HDMI is een interface die video- en audiogegevens digitaal doorgeeft via slechts één connector.
• Als de tv een ARC-poort bevat, sluit u de HDMI-kabel aan op de HDMI IN (ARC)-poort.
• Het wordt aanbevolen om een HDMI-kabel zonder kern te gebruiken, indien mogelijk. Als u een HDMI-kabel met een kern gebruikt, gebruikt u een kabel met een diameter die kleiner is dan 14 mm.
• Deze functie is niet beschikbaar als de HDMI-kabel geen ARC ondersteunt.
• Wanneer de uitgezonden signalen Dolby Digital zijn en de instelling voor 'Audio-indeling van digitale uitgang' op uw tv PCM is, is het aangeraden om de instelling in Dolby Digital te wijzigen. Wanneer de instelling is gewijzigd, kunt u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

06 EEN DRAADLOZE VERBINDING NAAR DE TV GEBRUIKEN

Verbinden via Bluetooth

Wanneer een tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

- U kunt slechts één tv tegelijkertijd verbinden.

TV OF

De eerste verbinding

1. Druk op de knop ✝ PAIR op de afstandsbediening om naar de 'BT PAIRING'-modus te gaan.

(OF) a. Druk op de knop (Bron) op het bovenpaneel en selecteer vervolgens 'BT'. 'BT' verandert in een paar seconden automatisch in 'BT PAIRING' of verandert in 'BT READY' als er een verbindingsrecord is.
b. Wanneer 'BT READY' verschijnt, houdt u de knop (Bron) op het bovenpaneel van de Soundbar gedurende meer dan 5 seconden ingedrukt om 'BT PAIRING' weer te geven.

1. Selecteer Bluetooth-modus op de tv. (Meer informatie vindt u in de handleiding van de tv.)
2. Selecteer '[AV] Soundbar B6-Series' in de lijst op het scherm van de tv.

Een beschikbare Soundbar wordt met 'Needs pairing' of 'Paired' op de Bluetooth-apparaatlijst van de tv vermeld. Om de Soundbar te verbinden, selecteert u het bericht en brengt u een verbinding tot stand.

- Wanneer de tv is verbonden, verschijnt [Naam tv] → 'BT' op het voorste scherm van de Soundbar.

1. U hoort nu het tv-geluid via de Soundbar.

Als het apparaat geen verbinding tot stand kan brengen

• Als de eerder verbonden Soundbar (bv. '[AV] Soundbar B6-Series' in de lijst verschijnt, verwijder hem dan.
• Herhaal vervolgens stappen 1 tot en met 3.

OPMERKING

- Nadat u de Soundbar voor het eerst met uw tv hebt verbonden, gebruikt u de "BT READY"-modus om opnieuw te verbinden.

De Soundbar van de tv loskoppelen

Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en wijzig vervolgens naar om het even welke modus behalve 'BT'.

• Loskoppelen duurt een tijdje omdat de tv een respons van de Soundbar moet krijgen. (De vereiste tijd kan verschillen afhankelijk van het tv-model.)
• Om de automatische Bluetooth-verbinding tussen de Soundbar en tv te annuleren, drukt u op de afstandsbediening gedurende 5 seconden op de knop Links in de status 'BT READY'. (Schakelen tussen Aan → Uit)

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY : In deze modus kunt u zoeken naar eerder verbonden tv's of een eerder verbonden mobiel apparaat met de Soundbar verbinden.
• BT PAIRING : In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de knop ✝ PAIR op de afstandsbediening of houd de knop 📄 (Bron) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt terwijl de Soundbar in 'BT'-modus staat.)

OPMERKINGEN

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter wordt dan 10 meter.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als twee of meer Bluetooth-apparaten tegelijkertijd met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, etc.

07 VERBINDEN MET EEN EXTERN APPARAAT

Maak een bedrade verbinding of Bluetooth-verbinding met een extern apparaat om het geluid van het externe apparaat af te spelen via de Soundbar.

Methode 1. Verbinden met een optische kabel

1. Verbind DIGITAL AUDIO IN (OPTICAL) op de hoofdeenheid met de OPTICAL OUT-aansluiting van het bronapparaat met behulp van een digitale optische kabel.
2. Selecteer de 'D.IN'-modus door op de knop ➞ (Bron) op het bovenpaneel of op de afstandsbediening te drukken.

Methode 2. Verbinden met een HDMI-kabel

1. Sluit een HDMI-kabel (niet meegeleverd) van de HDMI-poort op de onderkant van de Soundbar aan op de HDMI OUT-poort op uw digitale apparaat.
2. Sluit een HDMI-kabel (niet meegeleverd) van de HDMI TO TV (ARC)-poort aan de onderkant van de Soundbar aan op de HDMI IN-poort op uw tv.
3. Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer vervolgens 'HDMI'.
4. 'HDMI'-modus wordt weergegeven op het weergavepaneel van de Soundbar en geluid wordt afgespeeld.

08 EEN USB-OPSLAGAPPARAAT AANSLUITEN

U kunt muziekbestanden op USB-opslagapparaten afspelen via de Soundbar.

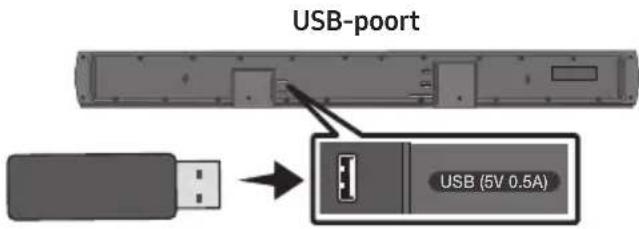

USB-poort USB (5V 0.5A) USB

1. Sluit het USB-apparaat aan op de USB-poort op de onderkant van het product.
2. Druk op de knop ➞ (Bron) op het bovenpaneel of op de afstandsbediening en selecteer vervolgens 'USB'.
3. 'USB' verschijnt op het scherm.
4. Speel muziekbestanden van het USB-opslagapparaat af via de Soundbar.

- De Soundbar wordt automatisch uitgeschakeld (Auto Power Down) als er gedurende meer dan 20 minuten geen USB-apparaat is verbonden.

Compatibiliteitslijst

Extensie Codec Samplingfrequentie Bitrate
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 1 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 2 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56 ~ 128kbps
	Wave_Format_MSAudio2	16kHz ~ 48kHz	56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1-kanaals 320 kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1-kanaals 160 kbps
*.wav	-	16kHz ~ 48kHz	tot 3000 kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Als er te veel mappen (ongeveer 200) en bestanden (ongeveer 2000) zijn opgeslagen op het USB-apparaat, kan het even duren voordat de Soundbar toegang heeft tot die bestanden en ze kan afspelen.
• De Soundbar ondersteunt alleen USB-apparaten met FAT16 (\~2GB)-, FAT32 (\~2TB)- of NTFS (\~2TB)-bestandssystemen.

09 EEN MOBIEL APPARAAT VERBINDEN

Verbinden via Bluetooth

Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

- De verbinding is beperkt tot één tv of twee Bluetooth-apparaten tegelijk.

Bluetooth-apparaat OF

De eerste verbinding

1. Druk op de knop ✝ PAIR op de afstandsbediening om naar de 'BT PAIRING'-modus te gaan.

(OF) a. Druk op de knop ➞ (Bron) op het bovenpaneel en selecteer vervolgens 'BT'. 'BT' verandert in een paar seconden automatisch in 'BT PAIRING' of verandert in 'BT READY' als er een verbindingsrecord is. b. Wanneer 'BT READY' verschijnt, houdt u de knop ➞ (Bron) op het bovenpaneel van de Soundbar gedurende meer dan 5 seconden ingedrukt om 'BT PAIRING' weer te geven.

1. Selecteer '[AV] Samsung Soundbar B6-Series' in de lijst.

- Wanneer een Soundbar is verbonden met het Bluetooth-apparaat, verschijnt [Bluetooth-apparaatnaam] → 'BT' op het voorste scherm.

1. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar.

Als het apparaat geen verbinding tot stand kan brengen

• Als de eerder verbonden Soundbar (bv. '[AV] Samsung Soundbar B6-Series') in de lijst verschijnt, verwijder hem dan.
  • Herhaal vervolgens stappen 1 en 2.

OPMERKING

- Nadat u de Soundbar voor het eerst met uw mobiel apparaat hebt verbonden, gebruikt u de 'BT READY'-modus om opnieuw te verbinden.

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY : In deze modus kunt u zoeken naar eerder verbonden tv's of een eerder verbonden mobiel apparaat met de Soundbar verbinden.
• BT PAIRING : In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de knop ✝ PAIR op de afstandsbediening of houd de knop ➞ (Bron) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt terwijl de Soundbar in 'BT'-modus staat.)

OPMERKINGEN

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter wordt dan 10 meter.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, etc.

• De Soundbar ondersteunt SBC-data (44,1 kHz, 48 kHz).

- Sluit alleen aan op een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.

- U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.

- Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u '[AV] Samsung Soundbar B6-Series' selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar automatisch naar de 'BT'-modus.

- Alleen beschikbaar als de Soundbar wordt weergegeven in de gekoppelde apparaten van het Bluetooth-apparaat. (Het Bluetooth-apparaat en de Soundbar moeten minstens een keer vooraf gekoppeld zijn.)

- Soundbar verschijnt alleen in de lijst van gezochte apparaten in het Bluetooth-apparaat wanneer de Soundbar 'BT READY' weergeeft.

Bluetooth Power Aan (SOUND MODE)

Als de Bluetooth Power Aan-functie is ingeschakeld en de hoofdeenheid uit staat, wordt de hoofdeenheid automatisch ingeschakeld als een eerder gekoppeld Bluetooth-apparaat probeert om een koppeling met de Soundbar tot stand te brengen.

1. Houd de SOUND MODE-knop langer dan 5 seconden ingedrukt terwijl de Soundbar is ingeschakeld.
2. 'ON-BLUETOOTH POWER' wordt op het display van de Soundbar weergegeven.

Het Bluetooth-apparaat loskoppelen van een Soundbar

U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies.

• De verbinding met Soundbar wordt verbroken.
• Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar 'BT DISCONNECTED' op het voorste scherm weer.

De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken

Druk op de knop ➞ (Bron) op het bovenpaneel of op de afstandsbediening en wijzig vervolgens naar om het even welke modus behalve 'BT'.

• Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons van de Soundbar moet krijgen. (De loskoppeltijd kan verschillen, afhankelijk van het Bluetooth-apparaat)
• Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar 'BT DISCONNECTED' op het voorste scherm weer.

OPMERKINGEN

• De Bluetooth-verbinding kan worden verbroken als in de Bluetooth-verbindingsmodus de afstand tussen de Soundbar en het Bluetooth-apparaat meer dan 10 m.
• Soundbar wordt na 20 minuten in de stand Gereed automatisch uitgeschakeld.

Meer informatie over Bluetooth

Bluetooth is een technologie waardoor compatibele apparaten eenvoudig op elkaar aangesloten kunnen worden via een korte, draadloze verbinding.

• Een Bluetooth-apparaat kan, afhankelijk van gebruik, lawaai of storingen veroorzaken, wanneer:
• Een deel van het lichaam in contact is met het zend-/ontvangstsysteem van het Bluetooth-apparaat of de Soundbar.
  – Er spanningsvariatie is als gevolg van belemmering door muren, hoeken of scheidingswanden.
• Het wordt blootgesteld aan elektrische interferentie door apparatuur die dezelfde frequentie gebruikt, bijvoorbeeld medische apparatuur, magnetrons en draadloze LAN's.

- Koppel de Soundbar aan het Bluetooth-apparaat terwijl u de afstand klein houdt.

- Hoe groter de afstand tussen de Soundbar en het Bluetooth-apparaat, des te minder de kwaliteit. Als de afstand groter is dan het maximale bereik van het Bluetooth-apparaat, gaat de verbinding verloren.

- In gebieden met slechte ontvangst werkt de Bluetooth-verbinding mogelijk niet naar behoren.

- De Bluetooth-verbinding werkt alleen als hij zich dicht bij het televisietoestel bevindt. Als de afstand groter wordt, wordt de verbinding automatisch verbroken. Zelfs binnen dit bereik kan de geluidskwaliteit verslechteren door obstakels zoals muren of deuren.

- Dit draadloze apparaat kan elektrische interventie veroorzaken tijdens zijn gebruik.

Bluetooth-multiverbinding

De Soundbar kan met 2 Bluetooth-apparaten tegelijk worden verbonden.

1. Verbind de Soundbar met maximaal twee Bluetooth-apparaten. (Zie pagina 29)
2. Speel muziek af vanaf een van de aangesloten Bluetooth-apparaten terwijl twee apparaten verbonden zijn.
3. Als er muziek wordt afgespeeld van Bluetooth-apparaat "B" terwijl muziek van apparaat "A" aan het afspelen is, wordt de muziek van apparaat "B" gestart en wordt de muziek die afspeelt van apparaat "A" automatisch gestopt/gepauzeerd.
4. In versies vóór AVRCP V1.4 kan de schakeltijd van het apparaat dat muziek afspeelt, vertraagd zijn.

Meerdere Bluetooth-koppelingen

Meerdere apparaten aan de Soundbar koppelen

1. Zet de Soundbar aan.
2. Alleen in "BT"-modus, houd de (Bron)-knop bovenop de Soundbar langer dan 5 seconden ingedrukt. De Soundbar gaat naar de modus "BT PAIRING". Vervolgens schakelt u op het Bluetooth-apparaat de Bluetooth-functie in en selecteert u de Soundbar in de lijst met beschikbare apparaten. De Soundbar maakt automatisch verbinding met het Bluetooth-apparaat.
3. Een 2e Bluetooth-apparaat kan op dezelfde manier worden gekoppeld en verbonden met de Soundbar.
   Als u een 3e apparaat probeert te verbinden, verbreekt de Bluetooth-verbinding met een verbonden apparaat dat geen audio afspeelt. Dit apparaat is echter nog steeds gekoppeld aan de Soundbar.
4. Met dezelfde methode kunt u maximaal 8 Bluetooth-apparaten koppelen, maar alleen de laatste 2 apparaten blijven tegelijkertijd verbonden met de Soundbar.

OPMERKINGEN

• Er kunnen slechts 1 Samsung-tv of 2 Bluetooth-apparaten tegelijkertijd met de Soundbar verbonden zijn.
• De Soundbar wordt losgekoppeld van Bluetooth-apparaten als deze een verbindingsverzoek ontvangt van een Samsung-tv.
• De Soundbar staat standaard op "ON-BT MULTI CONNECTION", maar voor het terugzetten naar een niet-multiverbindingsmodus vanaf een andere modus, houd de ✗ PAIR-knop op de afstandsbediening langer dan 5 seconden ingedrukt wanneer de soundbar in stand-by-modus is, totdat "OFF-BT MULTI CONNECTION" wordt weergegeven in het display.

10 DE

WANDMONTAGE INSTALLEREN

Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.
- Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.
- Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.
- Koop en gebruik de bevestigingsschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien mogelijk de ondersteuningsschroeven in muurtapeinden.
- Koop wandmontageschroeven volgens het type en de dikte van de wand waarop u de Soundbar wilt monteren.

– Diameter: M5

– Lengte: 35 mm of langer aanbevolen.

• Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.
• Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok.

Componenten voor muurmontage

Wandmontagegids

x 2

×2

(M4 x L10)

Schroefhouder Schroef

Steun muurmontage

1. Plaats de Wandmontagegids tegen het wandoppervlak.

2. De Wandmontagegids moet waterpas zijn.

3. Als uw tv aan de wand gemonteerd is, installeer de Soundbar dan ten minste 5 cm onder de tv.

TV

5 cm of meer

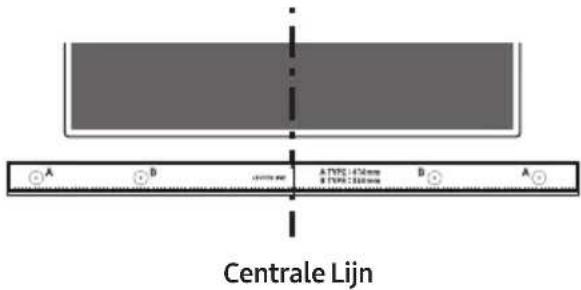

2. Lijn de Centrale lijn van de

wandmontagegids uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de Wandmontagegids op de wand met behulp van tape.

- Als u de Soundbar niet onder een tv monteert, plaats dan de Centrale Lijn in het midden van het installatiegebied.

Centrale Lijn

1. Duw de punt van een pen of een geslepen potloodpunt door het midden van de A-TYPE-beelden aan elk uiteinde van de gids om de gaten voor de schroefsteunen te markeren en verwijder vervolgens de Wandmontagegids.

A B TYPE stones TYPE stones A A

1. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke markering.

- Als de markeringen niet overeenkomen met de posities van de bouten, zorg er dan voor dat u geschikte steunen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de steunen die u gebruikt.

1. Duw een schroef (niet meegeleverd) door elke Schroefhouder en draai de schroef stevig aan in het gat.

(Niet meegeleverd)

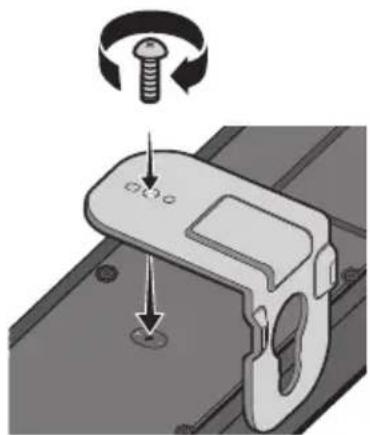

1. Installeer de 2 Steun muurmontage in de juiste richting onderaan de Soundbar met behulp van 2 Schroeven.

- Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Steun muurmontage zich achter de achterkant van de Soundbar bevinden.

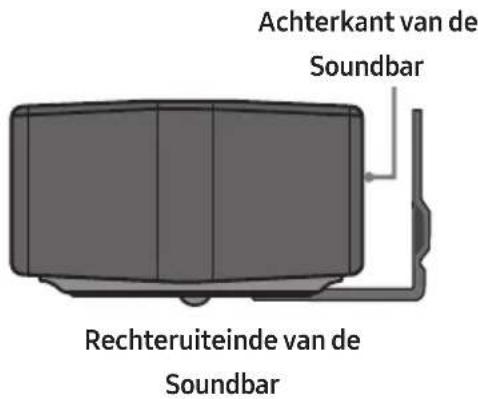

Achterkant van de Soundbar Rechteruiteinde van de Soundbar

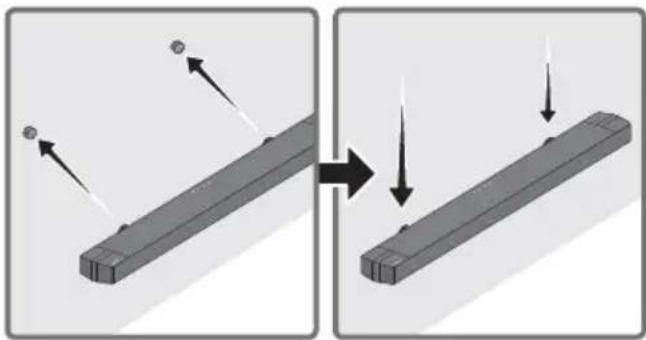

1. Installeer de Soundbar met de bijgeleverde Steun muurmontage door de Steun muurmontage aan de Schroefhouders op de wand te hangen.

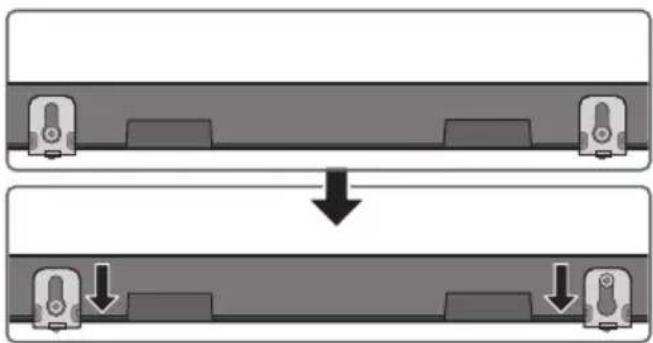

1. Schuif de Soundbar omlaag zoals hieronder weergegeven zodat de Steun muurmontage stevig op de Schroefhouder rusten.

- Plaats de Schroefhouder in het brede (onderste) gedeelte van de Steun muurmontage en schuif vervolgens de Steun muurmontage omlaag zodat de Steun muurmontage stevig op de Schroefhouder rusten.

Samsung kan in de toekomst updates bieden voor de systeemfirmware van de Soundbar.

USB-poort USB (5V 0.5A)

Als u een update wordt aangeboden, kunt u de firmware bijwerken door een USB-apparaat met daarop de firmware-update op de USB-poort van uw Soundbar aan te sluiten. Meer informatie over het downloaden van updatebestanden vindt u op de website van Samsung

(www.samsung.com→Support).

Selecteer vervolgens het producttype of voer het modelnummer van uw Soundbar in, selecteer de optie software en apps en vervolgens Downloads. Merk op dat de naam van de optie kan afwijken.

De firmwareversie controleren

1. Zet de Soundbar uit.
2. Houd de knop 📍 (Geluidsregeling) ongeveer 5 seconden ingedrukt op de afstandsbediening.
3. Elke versie verschijnt in de volgende volgorde op het display van de Soundbar. (Softwareversie → HDMI → Tx → Rx)

• Tx : Draadloze Tx-module in de Soundbar.

• Rx : Daadloze Rx-module in de Subwoofer.
  • R2 VERSIEWEERGAVE

- R2--- achterkant niet verbonden

- R2xxx achterkant verbonden

Updateprocedure

Belangrijk: De functie voor het bijwerken wist alle gebruikersinstellingen. We raden u aan om uw instellingen op te schrijven zodat u ze na de update gemakkelijk opnieuw kunt instellen. Merk op dat bij het bijwerken van de firmware ook de subwooferaansluiting opnieuw wordt ingesteld.

1. Sluit een USB-stick aan op de USB-poort van uw computer.
   Belangrijk: Zorg ervoor dat er geen muziekbestanden op de USB-stick staan. Hierdoor kan de firmware-update mislukken.
2. Ga naar (samsung.com) → selecteer Modelnummer invoeren en voer het model van uw Soundbar in. Selecteer handleidingen en downloads, en download het nieuwste softwarebestand.
3. Sla de gedownloade software op een USB-stick op en selecteer "Hier uitpakken" om de map uit te pakken.
4. Schakel de Soundbar uit en plaats de USB-stick met daarop de software-update in de USB-poort.
5. Schakel de Soundbar in en wijzig de bron naar "USB"-modus. Binnen 3 minuten wordt "UPDATE" weergegeven en begint de update. Wanneer de update klaar is, schakelt de Soundbar uit en vervolgens automatisch weer aan.
6. Houd de - + (Volume)-knop op de bovenkant 5 seconden ingedrukt. "INIT" verschijnt op het scherm en vervolgens schakelt de Soundbar uit. De update is voltooid.
7. Dit product heeft een functie DUAL BOOT. Als het updaten van de firmware is mislukt, kunt u de firmware opnieuw updaten.
8. Herstel uw instellingen op de Soundbar.

Als UPDATE niet wordt weergegeven

1. Schakel de Soundbar uit, koppel het opslagapparaat met de updatebestanden los en sluit het apparaat vervolgens weer aan op de USB-poort van de Soundbar.
2. Verwijder de stroomkabel van de Soundbar, sluit deze weer aan en zet de Soundbar aan.

OPMERKINGEN

• Het updaten van firmware werkt mogelijk niet goed als audiobestanden die worden ondersteund door de Soundbar zijn opgeslagen op het opslagapparaat.
• Verwijder de Soundbar niet uit het stopcontact en verwijder het USB-apparaat niet terwijl de updates worden toegepast. De hoofdeenheid wordt automatisch uitgeschakeld nadat de firmwareupdate voltooid is.
• Zodra de update is voltooid, worden de gebruikersinstellingen in de Soundbar geïntialiseerd zodat u uw instellingen opnieuw kunt instellen. Het wordt aanbevolen om uw instellingen te noteren, zodat u ze eenvoudig opnieuw kunt instellen na de update. Let op: als u de firmware updatet, wordt de verbinding met de subwoofer ook gereset. Als de verbinding met de subwoofer niet automatisch opnieuw tot stand wordt gebracht na de update, gaat u naar pagina 16.
  Als de softwareupdate is mislukt, controleert u of de USB-stick defect is.
• Gebruikers met Mac OS moeten MS-DOS (FAT) gebruiken als indeling voor de USB-stick.
• Updaten via USB is mogelijk niet beschikbaar, afhankelijk van de fabrikant van het opslagapparaat.

12 PROBLEMEN OPLOSSEN

Controleer het volgende voordat u contact met ons opneemt.

Soundbar gaat niet aan.

→Controleer of de stroomkabel van de Soundbar goed in het stopcontact zit.

Soundbar werkt onregelmatig.

→Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.
→Schakel het externe apparaat uit en weer in, en probeer het opnieuw.
→Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijdsperiode. Schakel het toestel in. (Zie pagina 7.)

Als de afstandsbediening niet werkt.

→Wijs met de afstandsbediening direct naar de Soundbar.
→Vervang de batterijen door nieuwe.

Soundbar geeft geen geluid.

→Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
→Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.
→Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Start ( → Menu → Instellingen ( → Alle instellingen ( → Geluid → Geluidsuitvoer → Soundbar selecteren)
→De kabelverbinding met de Soundbar mag niet los zitten. Verwijder de kabel en sluit hem opnieuw aan.
→Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.
→ Start het product en probeer opnieuw. (Zie pagina 36.)

Subwoofer geeft geen geluid.

→Controleer of de led-indicator op de achterkant van de subwoofer blauw oplicht. Sluit de Soundbar en de subwoofer opnieuw aan als de indicator blauw knippert of rood wordt. (Zie pagina 17.)
→Er kan een probleem optreden als er een obstakel is tussen de Soundbar en de subwoofer. Verplaats apparaten naar een gebiedzonder obstakels.
→De verbinding kan onderbroken worden door andere apparaten in de buurt die radiofrequentiesignalen verzenden. Houd uw luidspreker uit de buurt van dergelijke apparaten.
→Verwijder de stekker en sluit deze opnieuw aan.

Het volume van de subwoofer is te laag.

→Mogelijk is het oorspronkelijke volume van de inhoud die u afspeelt laag. Probeer het subwooferniveau aan te passen. (Zie pagina 12.)
→Zet de subwooferluidspreker dichter bij u.

Als de tv niet via HDMI TO TV (ARC) is verbonden.

→Controleer of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 22.)
→De verbinding is misschien niet mogelijk wegens het aangesloten externe apparaat (settopbox, gamemachine enz.). Verbind de Soundbar rechtstreeks.
→HDMI-CEC wordt mogelijk niet geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-tv: Start ( → Menu → Instellingen ( ) Alle instellingen ( → Verbinding → Beheer externe apparaten → Anynet+ (HDMI-CEC) AAN)

Er is geen geluid wanneer verbinding gemaakt wordt met de tv in de modus HDMI TO TV (ARC).

→Uw apparaat kan het invoersignaal niet afspelen. Verander de audio-uitvoer van de tv in PCM of Dolby Digital. (Voor een Samsung-tv: Start ( → Menu → Instellingen ( → Alle instellingen ( → Geluid → Expertinstellingen → Formaat van digitale geluidsuitvoer)

Soundbar kan geen verbinding maken via Bluetooth.

→Schakel bij het verbinden met een nieuw apparaat naar "BT PAIRING" voor een verbinding. (Druk op de knop ✝ PAIR op de afstandsbediening of druk gedurende ten minste 5 seconden op de knop ➞ (Bron) op de behuizing.)

→Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen. →Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-tv: Start (☐) → Menu → Instellingen (☐) → Alle instellingen (☐) → Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers)

→De automatische tv-verbinding is mogelijk uitgeschakeld. Wanneer de Soundbar in de modus "BT READY" staat, drukt u gedurende 5 seconden op de knop Links op de afstandsbediening van de Soundbar om ON-TV CONNECT te selecteren. Als u OFF-TV CONNECT ziet, drukt u weer gedurende 5 seconden op de knop Links om de selectie te wijzigen.

→Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw. Start het product en probeer opnieuw. (Zie pagina 36.)

Geluid valt weg wanneer verbonden via Bluetooth.

→Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat dichter naar de Soundbar toe.
→Als een deel van uw lichaam in contact is met de Bluetooth-zendontvanger of het product is geïnstalleerd op een metalen meubel, kan het geluid wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden.

Bluetooth-multiverbinding werkt niet.

→Als de tv is aangesloten op de Soundbar, kan Bluetooth-multiverbinding mogelijk niet werken. Koppel de Soundbar los van de tv en probeer het opnieuw.
→Controleer of de instelling Bluetooth-multiverbinding is ingeschakeld. (Ga naar de paragraaf "Soundbar kan geen verbinding maken via Bluetooth.")
→Koppel het apparaat los dat momenteel aan het afspelen is, koppel met het apparaat dat u wilt verbinden en verbind het vorige apparaat opnieuw. →Als het geluid niet hoorbaar is, zelfs na een juiste verbinding, ga naar de paragraaf "Geluid valt weg wanneer verbonden via Bluetooth."

Soundbar wordt niet automatisch met de tv ingeschakeld.

→Als u de Soundbar uitschakelt tijdens het kijken naar de tv, wordt de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit.

13 LICENTIE

DOLBY AUDIO

Neem contact op met Samsung Open Source (http://opensource.samsung.com) voor vragen en verzoeken over open source

15 BELANGRIJKE OPMERKING OVER SERVICE

• De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen slechts te referentie en kunnen afwijken van hoe het apparaat er in werkelijkheid uitziet.
• In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:

(a) een technicus komt bij u langs maar de speler vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).

(b) u brengt het product naar een reparatiecentrum maar het product vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).

- U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt uitgevoerd.

16 SPECIFICATIES EN HANDLEIDING

Specifications

Modelnaam HW-B650
USB 5V/0,5A
Gewicht 3,1 kg
Afmetingen (B X H X D) 1030,0 x 59,4 x 105,0 mm
Temperatuurbereik voor gebruik +5°C - +35°C
Vochtigheidspercentage voor gebruik 10% - 75%
VERSTERKERUitvoervermogen	180W (30Wx6)
Ondersteunde speelindelingen	LPCM 2ch, Dolby AudioTM(ondersteunt Dolby® Digital), DTS, DTS Virtual:X
UITGANGSVERMOGEN DRAADLOOS APPARAATBT max. zendvermogenSRD max. zendvermogen	100 mW op 2,4 GHz – 2,4835 GHz25 mW op 5,725 GHz – 5,825 GHz
Naam van subwoofer PS-WB65D
Gewicht 5,1 kg
Afmetingen (B X H X D) 184,0 x 346,0 x 295,0 mm
VERSTERKERUitvoervermogen	250W
UITGANGSVERMOGEN DRAADLOOS APPARAATSRD max. zendvermogen	25 mW op 5,725 GHz – 5,825 GHz
Algemeen elektriciteitsverbruik in de stand-by-stand (W)	2,0W
BluetoothManier om poort te deactiveren	Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functieBluetooth Power uit te schakelen.

OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen.
• Gewicht en afmetingen zijn bij benadering.

Hierbij verklaart Samsung dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijke voorschriften van het VK.

De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres:

http://www.samsung.com. Ga naar Ondersteuning en voer de naam van het model in.

Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt.

[Correcte behandeling van een gebruikte accu uit dit product]

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC.

Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu's en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu's en batterijen in uw omgeving.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Meer informatie over de milieuverplichtingen van Samsung en productspecifieke regelgevende verplichtingen zoals REACH, WEEE, batterijen, vindt u op:

Eisen inzake ecologisch ontwerp voor externe stroomvoorzieningen :

www.samsung.com/global/ecodesign_component
