BRUKSANVISNING HWB650 SAMSUNG

Uppdateringsprocedur 36

15 Viktig information om service 40

Uppdateringsprocedur

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet.
	Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.Hvis dette symbolet ikke vises på etprodukt med strømledning, MÅproduktet ha en pålitelig kontakt medjord (jording).
	Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning.
	Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning.
	Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK ST∅T, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparat skal alltid tilsluttes til en stikkontakt med jordforbindelse.
• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7\~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.

2. Under tordenvær må du trekke støpslet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.

3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.

Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nädd romtemperatur før man bruker den.

1. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. FORSIKTIG: Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.

INNHOLD

01 Kontrollere komponentene 6

02 Produkoversikt 7

Frontpanel/toppanel på Soundbar 7

Nedre panel i Soundbar 8

03 Bruke fjernkontrollen 9

Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2) ____ 9

Slik bruker du fjernkontrollen ____ 9

Bruke de skjulte knappene (knapper med mer enn én funksjon) ____ 13

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene ____ 13

Justere Soundbar-volumet med en TV-fjernkontroll 14

04 Koble til Soundbar 15

Koble til strøm 15

Koble Soundbar til basshøyttaleren 16

Koble SWA-9100S (selges separat) til en lydplanke ____ 19

05 Bruke en kablet tilkobling til TV-en 21

Metode 1. Koble til med en optisk kabel ____ 21

06 Bruke en trådløs tilkobling til TV-en 24

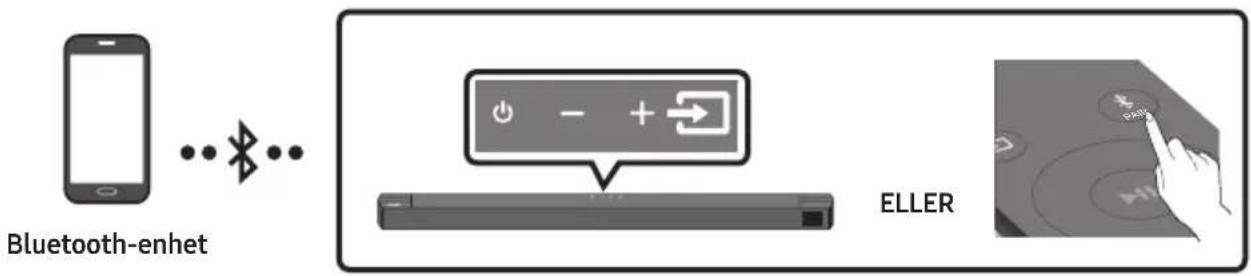

Koble til via Bluetooth 24

07 Koble til en ekstern enhet 26

Metode 1. Koble til med en optisk kabel ____ 26

Forholdsregler ved installasjon ____ 33

Veggmonteringskomponenter ____ 33

11 Programvare-oppdatering 35

Slik kontrollerer du fastvareversjonen ____ 35

Oppdateringsprosedyre 36

14 Lisensmerknader om åpen kildekode 40

15 Viktig merknad om service 40

16 Spesifikasjoner og veiledning 41

Spesifikasjoner 41

01 KONTROLLERE KOMPONENTENE

Soundbar-hovedenhet Basshøyttaler Fjernkontroll/Batterier

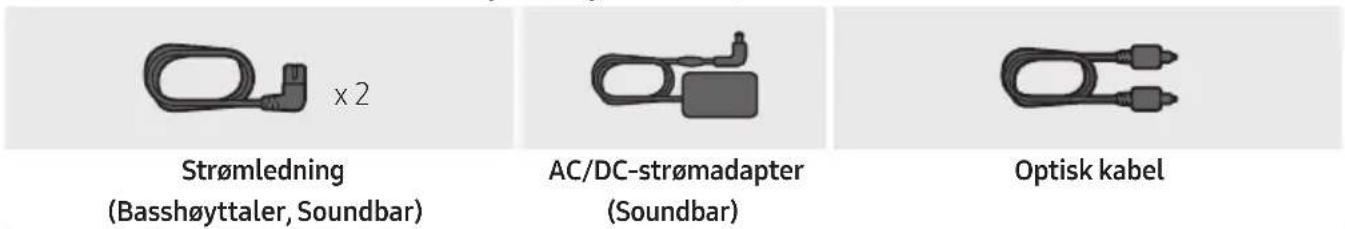

x 2 Strømledning (Basshøyttaler, Soundbar) AC/DC-strømadapter (Soundbar) Optisk kabel

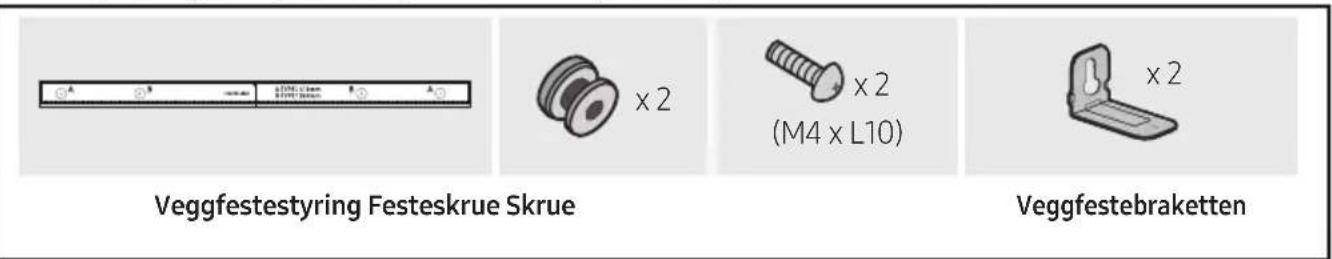

Veggfestestyring Festeskrue Skrue ×2 ×2 (M4 x L10) ×2 Veggfestebraketten

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett : Bunnen av Soundbar-hovedenheten)
• Kontakt et Samsungs servicesenter eller kundesenter hvis du vil kjøpe flere komponenter eller ekstra kabler.

• Avhengig av region kan støpselet variere i utseende, eller det kan også leveres integrert i AC/DC-adapteren.

• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

• Design og spesifikasjoner kan endres uten foregående varsel.

02 PRODUKOVERSIKT

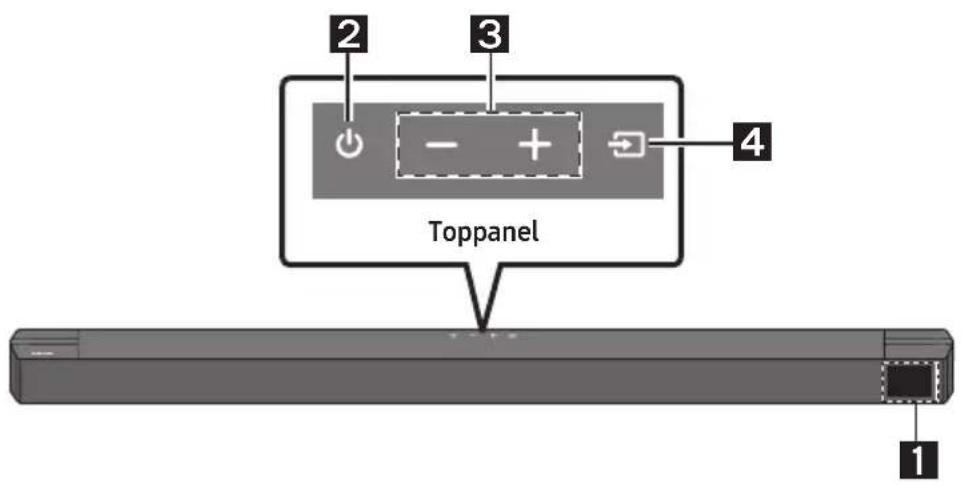

Frontpanel/toppanel på Soundbar

1	DisplayViser status og gjeldende modus for produktet.
2	(Strøm)-knappSlår på og av strømmen.Funksjonen Auto Power DownEnheten slås av automatisk i følgende situasjoner.- I modusen D.IN / HDMI / BT / USB: Hvis det ikke høres et lydsignal i 20 minutter.
3	-(Volum)-knapp Justerer volumet.Når volumet justeres, vises volumnivået på frontdisplayet på Soundbar.
4	(Kilde)-knappVelger inngangsmodus for kilde.
	Inngangmodus Display
	Optisk digital inngang D.IN
	ARC (HDMI OUT)-inngang	D.IN → TV ARC (Automatisk konvertering)
	HDMI-inngang HDMI
	BLUETOOTH-modus BT
	USB-modus USB
	For å slå på "BT PAIRING"-modus endrer du kilden til "BT"-modus, og deretter trykker du på og holder inne→(Kilde)-knappen i mer enn 5 sekunder.

• Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.
• Når du slår på strømmen på denne enheten, vil det være en forsinkelse på 4 til 5 sekunder før den kan reprodusere lyd.
• Hvis du ønsker å høre lyden fra Soundbar, må du slå av høyttalerne til TV-apparatet i menyen for lydoppsettet på TV-apparatet. Se i TV-håndboken som fulgte med TV-apparatet.

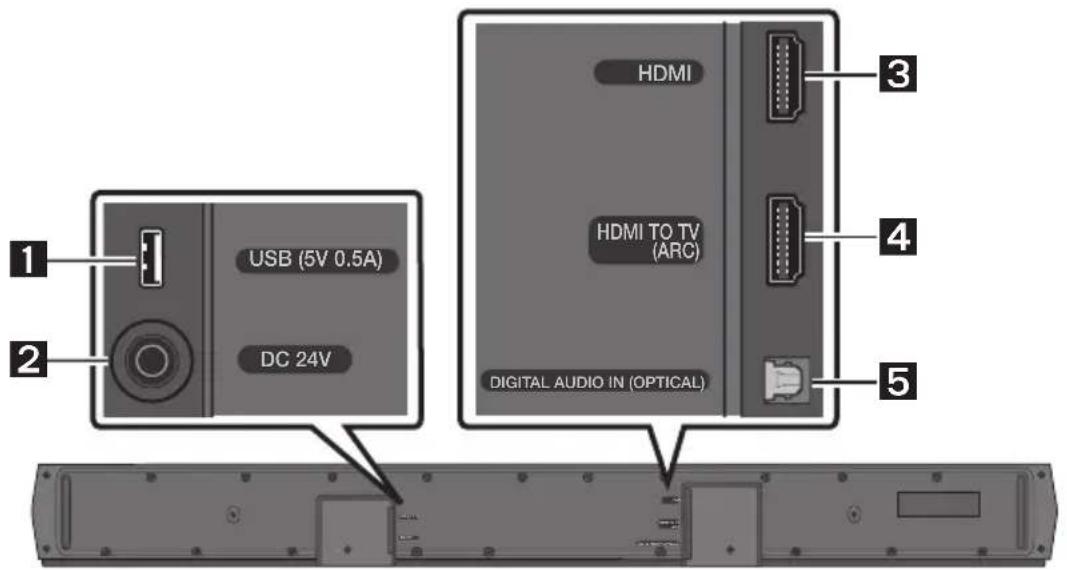

Nedre panel i Soundbar

1 2 USB (5V 0.5A) DC 24V HDMI HDMI TO TV (ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

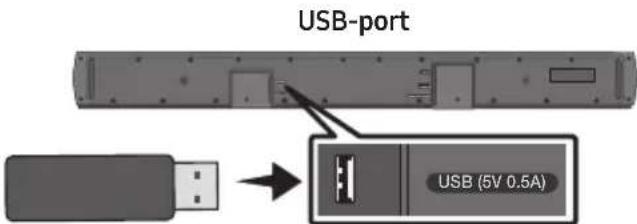

1	USB (5V 0.5A)Koble til en USB-enhet her for å spille av musikkfiler på USB-enheten via Soundbar.
2	DC 24V (Strømforsyning inn)Koble til AC/DC-strømadapteren.
3	HDMIInngang for digitale video- og lydsignaler samtidig med en HDMI-kabel.Koble til HDMI-utgangen på en ekstern enhet.
4	HDMI TO TV (ARC)Koble til HDMI (ARC)-kontakten på en TV.
5	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen på en ekstern enhet.

• Når du trekker strømkabelen for AC/DC-strømadapteren ut fra en stikkontakt, må du trekke i selve kontakten. Ikke trekk i strømkabelen.
• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.

03 BRUKE FJERNKONTROLLEN

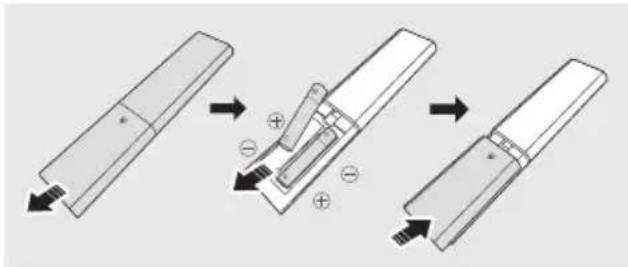

Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass.

Slik bruker du fjernkontrollen

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Strøm	Slår på og av Soundbar.
2	Kilde	Trykk for å velge en kilde som er koblet til Soundbar.
3	Demp	Trykk på (Demp)-knappen for å slå av lyden.Trykk på den en gang til for å slå på lyden igjen.
4	Volum	Trykk knappen oppover eller nedover for å justere volumet.DempTrykk på knappen Volum for å dempe lyden.Trykk på den igjen for å slå på lyden.

5	CH LEVEL	Ved å trykke på knappen kan du justere volumet for hver høyttaler.Trykk på knappen for å velgeCENTER LEVELog juster volumet mellom -6 og +6 ved å brukeOpp/Ned-knappene.Hvis høyttalerne bak (selges separat) er koblet til, støttes innstillingenREAR LEVEL.For å justere volumet tilREAR LEVELmellom -6 og +6 bruker duOpp/Ned-knappene.
6	Lydkontroll	Ved å trykke på knappen kan du angi lydfunksjonen. De ønskede innstillingene kan justeres ved å brukeOpp/Ned-knappene.AUDIO SYNC → NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF-AUDIO SYNCHvis bilde og lyd ikke er synkronisert mellom TV-apparatet og Soundbar, trykker du på knappen(Lydkontroll)og velgerAUDIO SYNC. Still deretter lydforsinkelsen til 0-300 millisekunder ved å trykke på knappeneOpp/Ned.(Ikke tilgjengelig i “USB”-eller “BT”-modus.)-NIGHT MODE ON/OFFDenne modusen er optimalisert for visning på kvelden med innstillingene justert til å skru ned volumet, men å holde dialogen tydelig.-VOICE ENHANCE ON/OFFDenne modusen gjør det enklere å høre talt dialog i filmer og på TV.LydfunksjonenNIGHT MODEog VOICE ENHANCEkan slåsON/OFFved å brukeOpp/Ned-knappene.Trykk på og hold inne knappen(Lydkontroll)i cirka 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med knappeneVenstre/Høyreog kan justeres til en innstilling mellom -6 og +6 med knappeneOpp/Ned.(Sikre at lydmodusen er satt til“STANDARD”)
7	BluetoothPAIR	Bytt Soundbar til Bluetooth-paringsmodus.Trykk påAIR-knappen og vent på skjermen“BT PAIRING”for å koble til en ny Bluetooth-enhet.
8	Avspilling/Pause	Du kan også spille av eller pause musikk ved å trykke på knappen.
9	Opp/Ned/Venstre/Høyre	Trykk på de angitte områdene for å velge Opp/Ned/Venstre/Høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.GjentaHvis du vil bruke Gjenta-funksjonen i “USB” -modus, trykker du på knappen Opp.Hoppe over musikkTrykk på knappen Høyre for å velge neste musikkfil. Trykk på knappen Venstre for å velge forrige musikkfil.ID SETTrykk og hold på Opp-knappen i 5 sekunder for å fullføre ID SET (når du kobler til en trådløs subwoofer eller trådløse høyttalere bak).
10	Informasjon	Når den trykkes, vises informasjonen for hver modus. (Se side 7.)
11	SOUND MODE	Ved å trykke på knappen kan du velge ønsket lydmodus.SURROUND SOUND → BASS BOOST → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDGir et bredere lydbilde enn standard.–BASS BOOSTLydfeltmodus som fremhever bassen.–GAMEGir stereolyd som kan levendegjøre spillingen.–ADAPTIVEAnalyserer innholdet i sanntid og gir automatisk det optimale lydbildet basert på egenskapene til innholdet.–DTS VIRTUAL:XFyldig 3D-lyd fra ethvert innhold.–STANDARDSpiller av original lyd.•DRC (Dynamic Range Control)Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slått for å slå DRC (Dynamic Range Control) av eller på. Når DRC er slått på, er høye lyder redusert. (Lyden kan være forvrengt.)•Bluetooth PowerDenne funksjonen slår automatisk på Soundbar når det kommer en tilkoblingsforespørsel fra en tidligere tilkoblet TV eller Bluetooth-enhet.Innstillingen er På som standard.–Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.
12	WOOFERWOOFER-NIVÅ (BASS)	Trykk knappen oppover eller nedover for å justere nivået på basshøyttaleren (bass) til -12 eller mellom -6 til +6. For å sette basshøyttaler (bass)-volumnivået til 0 (standard), trykker du på knappen.
13	TONECONTROLTONECONTROL	Ved å trykke på knappen kan du justere volumet for diskant- eller basslyden.•Trykk på knappen for å velge TREBLE eller BASS og juster volumet mellom –6 og +6 ved å bruke Opp/Ned-knappene.

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER (Opp)	Fjernkontrollen til TV På/Av (Standby)	Side 14
Venstre	Automatisk tilkobling av TV av/på (BT klar)	Side 25
Opp ID SET Side 11
(Lydkontroll)	7-bånds EQ Side 10
SOUND MODE	DRC ON/OFF (Standby) Side 12
	Bluetooth Power Side 12
*PAIR	Bluetooth-flertilkobling av/på (Standby) Side 32

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

• Samsung trådløst bakhøyttalersett kan kjøpes separat. Hvis du vil kjøpe et sett, kan du kontakte forhandleren du kjøpte Soundbar av.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan kun brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.

• Produsenter som støtter denne funksjonen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Slå av Soundbar.

• Trykk og hold nede WOOFER-knappen i fem sekunder.

Hver gang du trykker på WOOFER-knappen og holder den i fem sekunder, endres modusen i følgende rekkefølge: "OFF-TV REMOTE" (Standard-modus), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

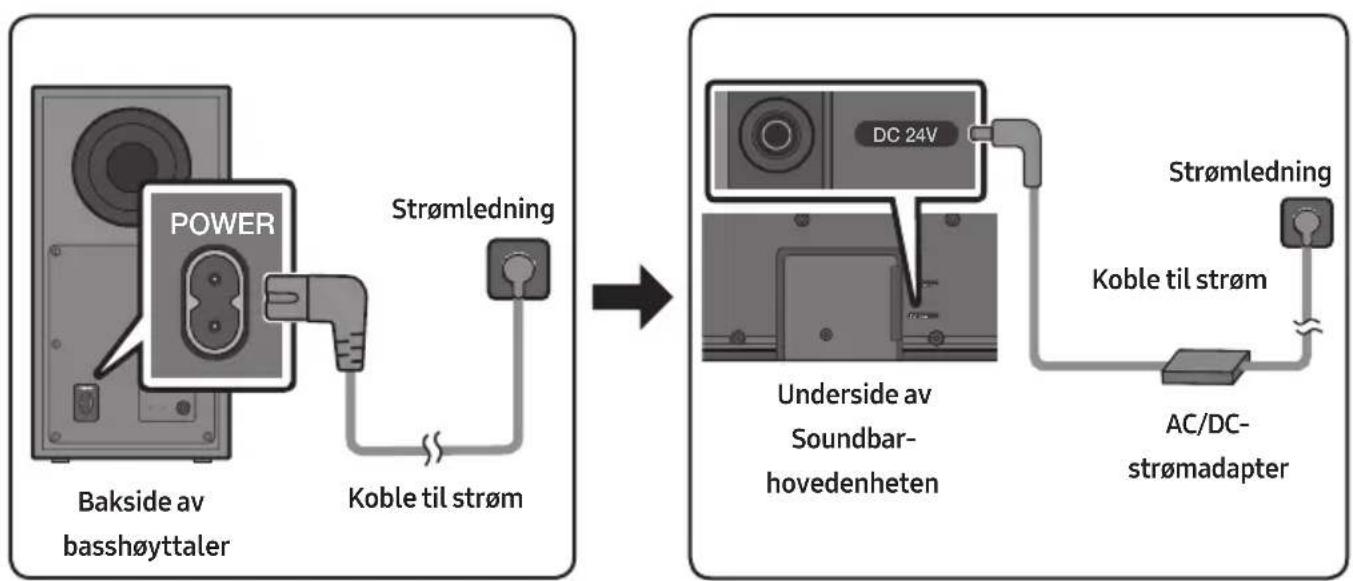

Bruk strømkomponentene til å koble basshøyttaleren og Soundbar til en stikkontakt i følgende rekkefølge:

1. Koble strømledningen til basshøyttaleren.
2. Koble strømutgangskabelen til strømadapteren, og deretter til Soundbar.
3. Koble strømledningen til stikkontakten.

Se bildene nedenfor.

- Se etiketten på produktet for informasjon om strømforsyningen som kreves, og om strømforbruk. (Etikett: Underside av Soundbar-hovedenheten)

- Strømadapteren må ligge flatt på et bord eller på gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil.

Koble Soundbar til basshøyttaleren

Når basshøyttaleren er koblet til, kan du oppleve fyldig basslyd.

Automatisk tilkobling mellom basshøyttaleren og Soundbar

Når du slår på strømmen etter å ha koblet strømkablene til Soundbar og basshøyttaleren, kobles basshøyttaleren automatisk til Soundbar.

- Når automatisk paring er fullført, lyser den blå indikatoren bak på subwooferen.

LED-indikatorlamper på baksiden av basshøyttaleren

LED Status Beskrivelse Lösning
	På Tilkoblet (normal drift) -
	Blinker Gjenoppretter tilkoblingen		Kontroller at strømledningen er riktig koblet til Soundbar- enheten, eller vent i omtrent 5 minutter. Hvis blinkingen vedvarer, kan du prøve å koble til basshøyttaleren manuelt. Se side 17.
	På	Standby (med Soundbar- hovedenheten slått av)	Kontroller at strømkabelen til Soundbar-hovedenheten er ordentlig koblet til.
		Tilkoblingen mislyktes	Koble til igjen. Se instruksjonene for manuell tilkobling på side 17.
	Blinker Teknisk feil		Se kontaktopplysninger til Samsung Service Center i brukerhåndboken.

Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes

Før du gjennomfører den manuelle tilkoblingen som angitt nedenfor:

• Kontroller at strømkablene for Soundbar og basshøyttaleren er ordentlig koblet til.

• Kontroller at Soundbar er slått på.

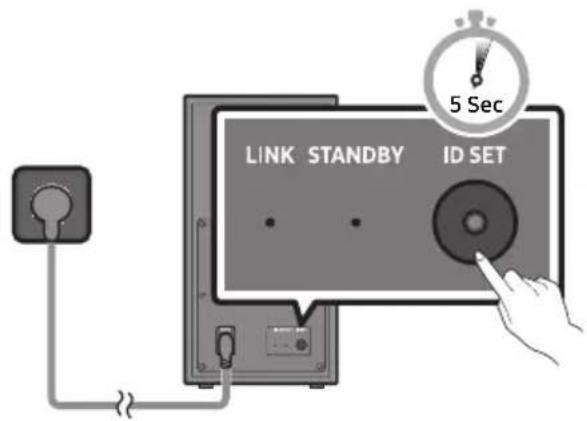

• Trykk på og hold inne ID SET på baksiden av basshøyttaleren i minst 5 sekunder.

- Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker.

LINK STANDBY ID SET 5 Sec

Bakside av basshøyttaler

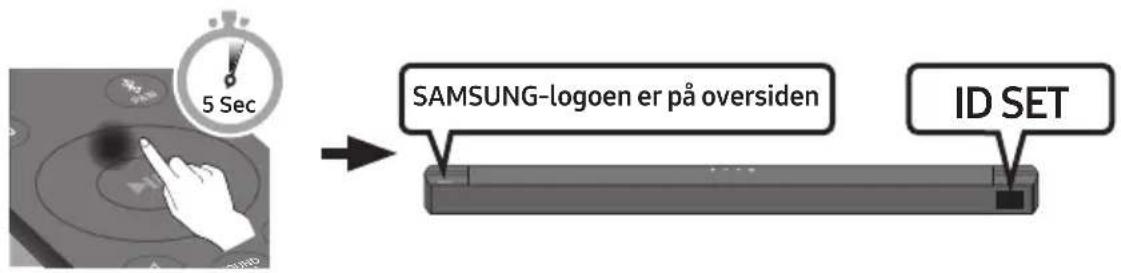

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.

2. Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.

3. Soundbar blir automatisk slått på när ID SET er fullført.


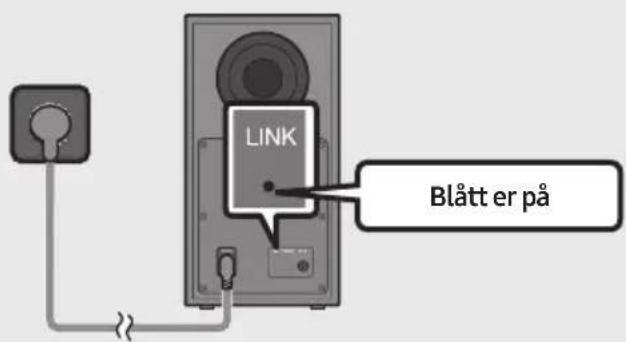

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK Blått er på

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse basshøyttaleren.

MERKNADER

• Ikke koble strømledningen for dette produktet eller TV-apparatet til en stikkontakt før alle koblinger mellom komponenter er fullstendige.
• Før du flytter eller monterer dette produktet, må du slå av strømmen og trekke ut strømledningen.
• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som bruker samme frekvens (5,8 GHz) som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.
• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det finnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall.

FORHOLDSREGLER

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.
• For best mulig lytteopplevelse må du passe på at området rundt den trådløse basshøyttaleren og den trådløse mottakermodulsen (selges separat) er fri for hindringer.

Koble SWA-9100S (selges separat) til en lydplanke

Utvid med ekte trådløs lyd ved å koble et Samsung trådløst bakhøyttaler-sett (SWA-9100S – selges separat) til Soundbar.

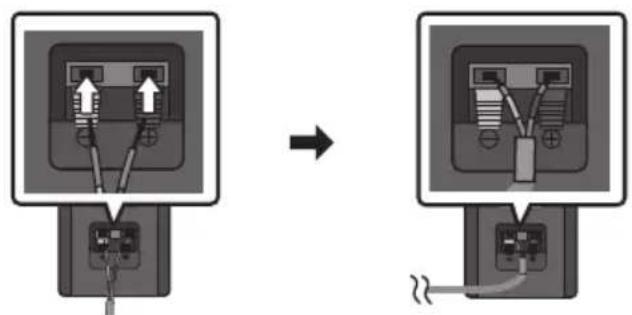

1. Koble den trådløse mottakermodulen til to surround-høyttalere.

– Når du kobler til høyttalerkabelen, må du koble kjerneledningen til høyttaleren.

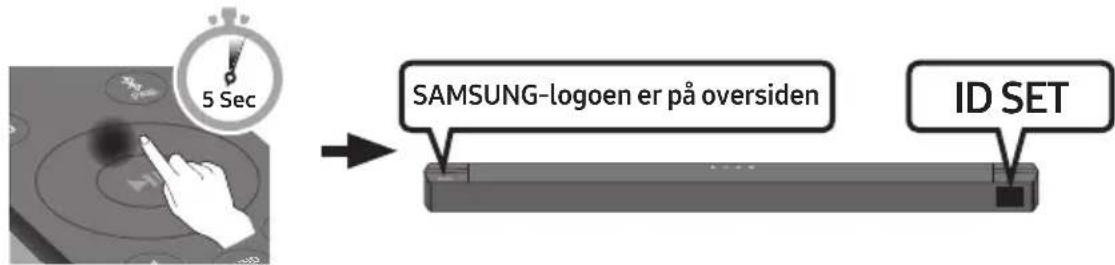

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.

2. Meldingen IDSET vises på displayet på Soundbar i et øyeblikk før den forsvinner.

3. Soundbar blir automatisk slått på när ID SET er fullført.

5 Sec SAMSUNG-logoen er på oversiden ID SET

FORSIKTIG

- Hvis Soundbar ble brukt til å spille musikk da den ble koblet til SWA-9100S, kan du høre noen hakk i basshøyttaleren.

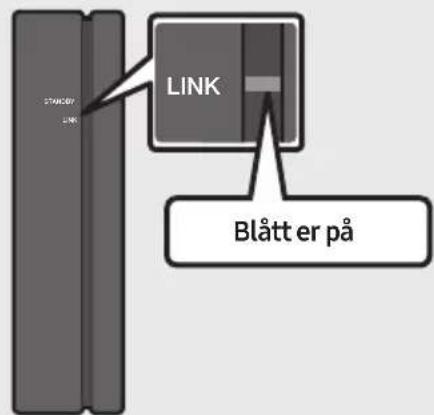

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK STRAWBY LINK BLÄTT er på

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått när en forbindelse er etablert mellom Soundbar og den trådløse mottakermodulen.

1. Hvis SWA-9100S ikke blir koblet til, gjentar du denne prosessen fra trinn 2.

05 BRUKE EN KABLET TILKOBLING TIL TV-EN

Hør TV-lyd fra Soundbar via kablede eller trådløse tilkoblinger.

- Når Soundbar er koblet til en av et utvalg av Samsung-TV-er, kan Soundbar styres fra TV-ens fjernkontroll.

- Denne funksjonen støttes av Samsung Smart-TV-er fra 2017 eller senere som støtter Bluetooth, när du kobler Soundbar til TV-en med en optisk kabel.

- Med denne funksjonen kan du bruke TV-menyen til å justere lydfeltet og forskjellige innstillinger samt volum og demp.

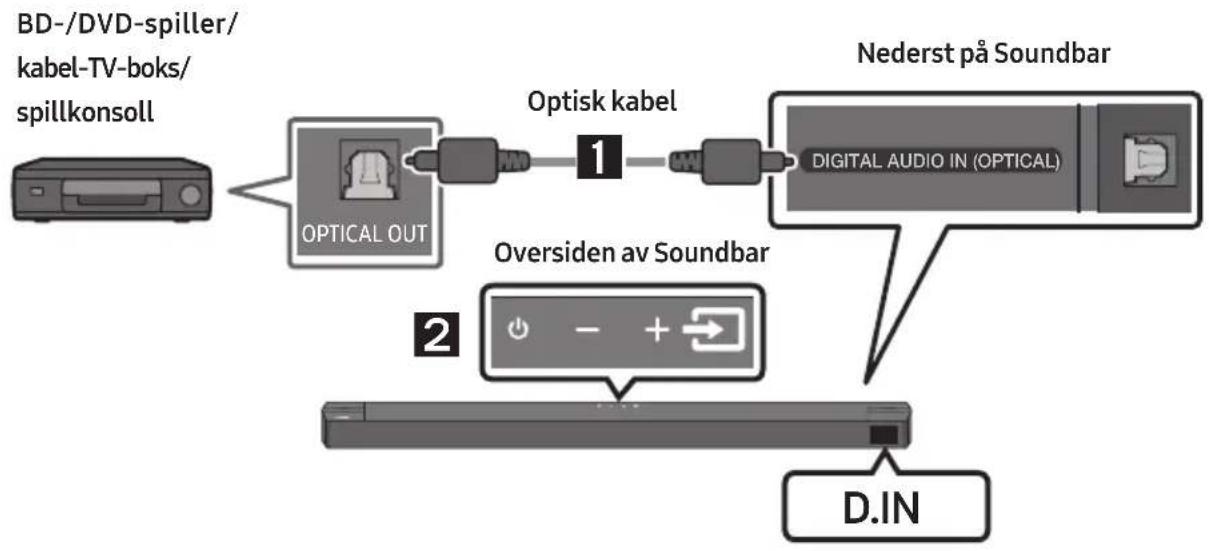

Metode 1. Koble til med en optisk kabel

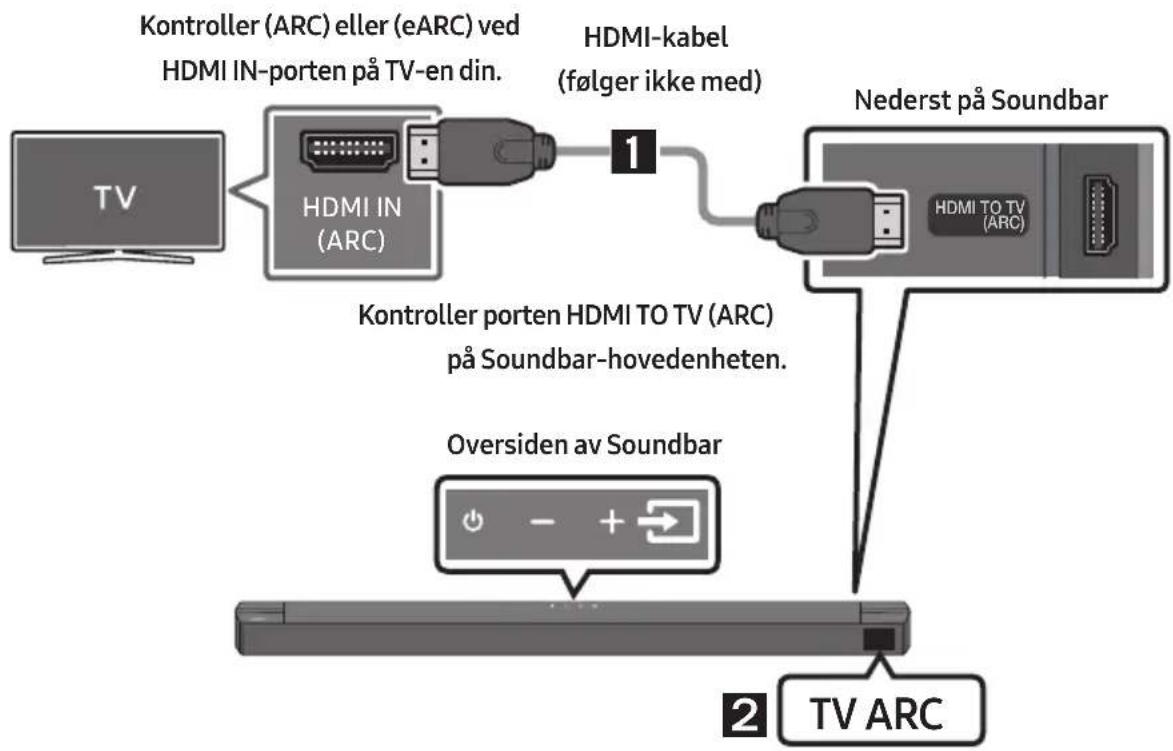

Sjekkliste for fortilkobling

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• Når du bruker en optisk kabel og terminalene har dekslene, må du fjerne dekslene.

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High-Speed HDMI Cable with Ethernet.

1. Når Soundbar og TV-en er på, kobler du til HDMI-kabelen (følger ikke med) som vist på bildet.
2. "TV ARC" vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.

- Hvis TV-lyden ikke kan høres, trykker du på knappen (Kilde) på fjernkontrollen eller på oversiden av Soundbar for å gå til "D.IN"-modus. Skjermen viser "D.IN" og "TV ARC" i tur og orden, og TV-lyden spilles av.

- Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar.

MERKNADER

• HDMI er en funksjon som legger til rette for digital overføring av video- og lyddata med bare én kontakt.
• Hvis TV-apparatet har en ARC-port, kobler du HDMI-kabelen til HDMI IN-porten (ARC-porten).
• Det anbefales å bruke en kjernefri HDMI-kabel. Hvis du bruker en HDMI-kabel med kjerne, må du bruke en kabel med en diameter som er mindre enn 14 mm.
• Denne funksjonen er ikke tilgjengelig hvis HDMI-kabelen ikke støtter ARC.
• Når kringkastingssignalene er i Dolby Digital-format og innstillingen for "lydformat for digital utgang" er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)

06 BRUKE EN TRÅDL∅S TILKOBLING TIL TV-EN

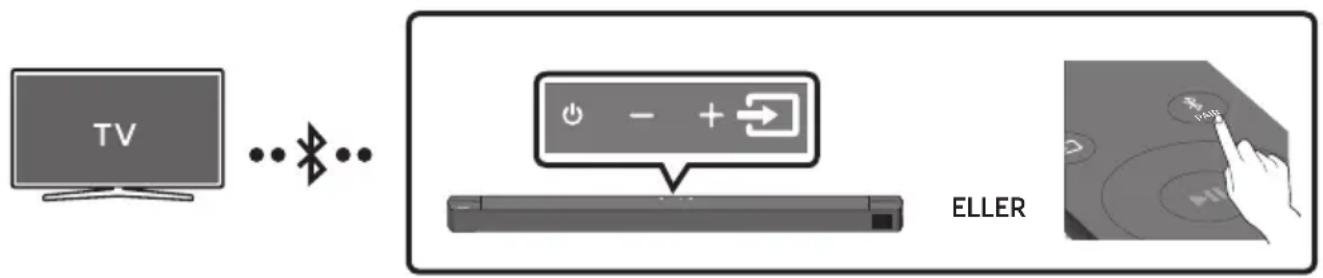

Koble til via Bluetooth

Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Det er bare mulig å koble til én TV om gangen.

TV ... ELLER ELLER

Den første tilkoblingen

1. Trykk på ✕ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på knappen ➕ (Kilde) på toppanelet og velg deretter "BT". "BT" endres automatisk til "BT PAIRING" etter noen få sekunder eller endres til "BT READY" hvis det finnes en lagret tilkobling. b. Når "BT READY" vises, trykker du på og holder inne knappen ➕ (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)

2. Velg "[AV] Soundbar B6-Series" fra listen på TV-skjermen. En tilgjengelig Soundbar vises med "Needs pairing" eller "Paired" på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

- Når TV-en er koblet til, vises [TV-navn] → "BT" på frontdisplayet på Soundbar.

1. Nå kan du høre TV-lyden fra Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Soundbar B6-Series" vises i listen, fjerner du den.
  • Gjenta deretter trinn 1 til 3.

MERK

- Etter at du har koblet Soundbar til TV-en for første gang, bruker du "BT READY"-modus til å koble til igjen.

Koble Soundbar fra TV-en

Trykk på knappen ➞ (Kilde) på toppanelet eller på fjernkontrollen, og bytt deretter til en av modusene, men ikke "BT".

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)
• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status "BT READY". (for å veksle mellom På → Av)

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✝ PAIR-knappen på fjernkontrollen, eller trykk på og holde inne knappen ➞ (Kilde) øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 20 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar.
– Hvis to eller flere Bluetooth-enheter pares samtidig med Soundbar.
- Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

07 KOBLE TIL EN EKSTERN ENHET

Koble til en ekstern enhet via kabel eller Bluetooth-tilkobling for å spille av lyd fra den eksterne enheten via Soundbar.

Metode 1. Koble til med en optisk kabel

1. Koble DIGITAL AUDIO IN (OPTICAL) på hovedenheten til OPTICAL OUT-kontakten på kildeenheten ved hjelp av en digital optisk kabel.
2. Velg "D.IN"-modus ved å trykke på knappen (Kilde) på toppanelet eller på fjernkontrollen.

Du kan spille av musikkfiler fra lagringsenheter via Soundbar.

USB-port USB (5V 0.5A) USB

1. Koble USB-enheten til USB-porten på undersiden av produktet.
2. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter "USB".
3. "USB" vises på displayet.
4. Spill av musikkfiler fra lagringsenheten via Soundbar.

- Soundbar slås av automatisk (Auto Power Down) hvis ingen lagringsenheter er koblet til i løpet av 20 minutter.

Kompatibilitetsliste

Filtype	Kodek	Samplingsrate	Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80 ~320kbps
	MPEG 2 Layer3	16kHz ~ 48kHz 80 ~320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz 80 ~320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56 ~128kbps
	Wave_Format_MSAudio2	16kHz ~ 48kHz	56 ~128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~192kbps5.1-kanaler 320Kbps
	HE-AAC	24kHz ~ 96kHz	48 ~64kbps5.1-kanaler 160kbps
*.wav	-	16kHz ~ 48kHz	Opp til 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~500kbps

• Hvis det er for mange mapper (rundt 200) og filer (rundt 2000) lagret på USB-enheten, kan det ta litt tid før Soundbar får tilgang til og spiller av filene.
• Soundbar støtter bare USB-enheter med filsystemene FAT16 (\~2GB), FAT32 (\~2TB) eller NTFS (\~2TB).

09 KOBLE TIL EN MOBIL ENHET

Koble til via Bluetooth

Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Tilkoblingen er begrenset til én TV eller to Bluetooth-enheter samtidig.

Den første tilkoblingen

1. Trykk på ✗ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på knappen ➞ (Kilde) på toppanelet og velg deretter "BT". "BT" endres automatisk til "BT PAIRING" etter noen få sekunder eller endres til "BT READY" hvis det finnes en lagret tilkobling. b. Når "BT READY" vises, trykker du på og holder inne knappen ➞ (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg "[AV] Samsung Soundbar B6-Series" fra listen.

- Når Soundbar er koblet til Bluetooth-enheten, vises [Navn på Bluetooth-enhet] → "BT" på frontdisplayet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Samsung Soundbar B6-Series") vises i listen, fjerner du den.
  • Gjenta da trinn 1 og 2.

MERK

- Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING : I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✗ PAIR-knappen på fjernkontrollen, eller trykk på og holde inne knappen ➞ (Kilde) øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode när du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 20 minutter i Klar-modusen.

• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

• Hvis det er et sterkt elektrisk felt rundt Soundbar.

• Hvis flere Bluetooth-enheter er paret med Soundbar samtidig.
  – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Soundbar støtter SBC-data (44,1kHz, 48kHz).

• Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).
• Når du har paret lydplanken til en Bluetooth-enhet, og du velger "[AV] Samsung Soundbar B6-Series" fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til "BT"-modus.

- Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

- Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises "BT READY" på skjermen til Soundbar.

Bluetooth Power På (SOUND MODE)

Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth-funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

1. Trykk og hold knappen SOUND MODE inne mer enn 5 sekunder på fjernkontrollen med Soundbar slått på.
2. "ON-BLUETOOTH POWER" vises på Soundbar-displayet.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.
- Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

Koble Soundbar fra Bluetooth-enheten

Trykk på knappen (Kilde) på det øvre panelet eller på fjernkontrollen, og bytt deretter til en annen modus, bare ikke BT.

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

MERKNADER

• I Bluetooth tilkoblingsmodus vil koblingen gå tapt hvis avstanden mellom Soundbar og Bluetoothenheten overskrider 10 meter.
• Soundbar slås av automatisk etter 20 minutter i Klar-status.

Mer Om Bluetooth

Bluetooth er en teknologi som lar Bluetooth-kompatible enheter samarbeide med hverandre ved hjelp av trådløse signaler.

• En Bluetooth-enhet kan skape støy eller feil, avhengig av bruken, när:
• En del av kroppen er i kontakt med mottaker / sender på en Bluetooth-enhet eller Soundbar.
• Utsettes for elektriske variasjoner fra elektronisk støy ved en vegg, i et hjørne eller ved en kontordeler.

• Utsettes for elektroniske forstyrrelser fra det samme frekvensområdet, inkludert medisinsk utstyr, mikrobølgeovner og trådløst LAN.

• Par Soundbar med Bluetooth-enheten med kort avstand mellom enhetene.

• Jo lengre avstand det er mellom Soundbar og Bluetooth-enheten, jo dårligere er kvaliteten. Hvis avstanden er lengre enn rekkevidden for Bluetooth-utstyret, mistes forbindelsen.

- I områder med dårlige mottaksforhold kan det oppstå problemer med Bluetooth-tilkoblingen.

- Bluetooth-forbindelsen bare fungerer når den er i nærheten av settet. Tilkoblingen blir koblet fra automatisk hvis avstanden blir for lang. Selv innenfor dette området kan lydkvaliteten bli forringet av hindringer som vegger eller dører.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

1. Koble Soundbar til opptil to Bluetooth-enheter. (Se side 29)
2. Spill av musikk fra en av de tilkoblede Bluetooth-enhetene når to enheter er tilkoblet.
3. Hvis musikk spilles av fra Bluetooth-enheten B mens du spiller av fra enheten A, spilles musikken fra enheten B av og stopper/pauser avspillingen på enheten A automatisk.
4. I versjoner før AVRCP V1.4 kan skiftetiden for enheten som spiller av musikk, være forsinket.

Bluetooth-multiparing

Slik parer du flere enheter til Soundbar

1. Slå på Soundbar.
2. Bare i "BT"-modus: Trykk og hold inne (Kilde)-knappen øverst på Soundbar i mer enn fem sekunder slik at Soundbar går inn i "BT PAIRING"-paringsmodus. På Bluetooth-enhetsiden slår du på Bluetooth og velger Soundbar fra listen over tilgjengelige enheter. Soundbar kobles automatisk til Bluetooth-enheten.
3. En andre Bluetooth-enhet kan pares og kobles til Soundbar med samme metode. Hvis du prøver å koble til en tredje enhet, vil en tilkoblet enhet som ikke spiller av lyd miste dens Bluetooth-tilkobling, men vil fortsatt være paret med Soundbar.
4. Du kan med samme metode pare opptil åtte Bluetooth-enheter, men bare de to siste vil være koblet til Soundbar samtidig.

MERKNADER

• Bare én Samsung-TV eller to Bluetooth-enheter kan kobles til Soundbar samtidig.
• Soundbar blir koblet fra Bluetooth-enheter när den får en tilkoblingsforespørsel fra en Samsung-TV.
• Standardinnstillingen for Soundbar er "ON-BT MULTI CONNECTION", men for gjenoppretting til modus uten flertilkobling fra en annen modus holder du inne ✦ PAIR-knappen på fjernkontrollen i mer enn fem sekunder i ventemodus, til "OFF-BT MULTI CONNECTION" vises på skjermen.

10 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Installer bare på en loddrett vegg.
- Ikke installer på et sted med høy temperatur eller fuktighet.
- Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen.
- Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fast om mulig monteringsskruene i veggstolper.
- Kjøp veggmonteringsskruer som passer til veggtypen og tykkelsen på veggen du vil montere Soundbar på.
- Diameter: M5
- Lengde: 35 mm eller lengre anbefales.
- Koble kablene fra enheten til eksterne enheter før du monterer Soundbar på veggen.
- Pass på at enheten er slått av og koblet fra strømkilden før du installerer den. Ellers kan det føre til elektrisk støt.

Veggmonteringskomponenter

Veggfestestyring

x2

x2

(M4 x L10)

Festeskrue Skrue

Veggfestebraketten

1. Plasser Veggfestestyring mot veggoverflaten.

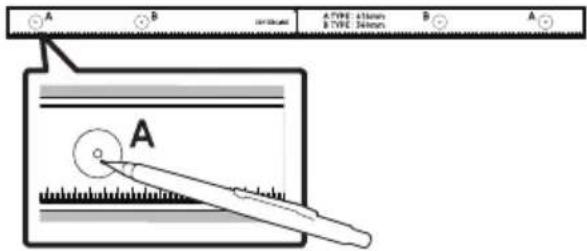

1. Trykk en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort Veggfestestyring.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

(Følger ikke med)

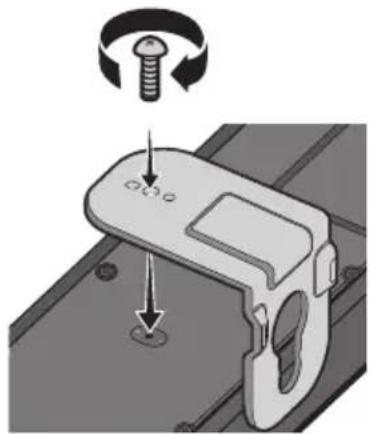

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruene.

- Under monteringen må du kontrollere at opphengsdelen av Veggfestene er plassert på baksiden av Soundbar.

Baksiden av Soundbar

Høyre side av Soundbar

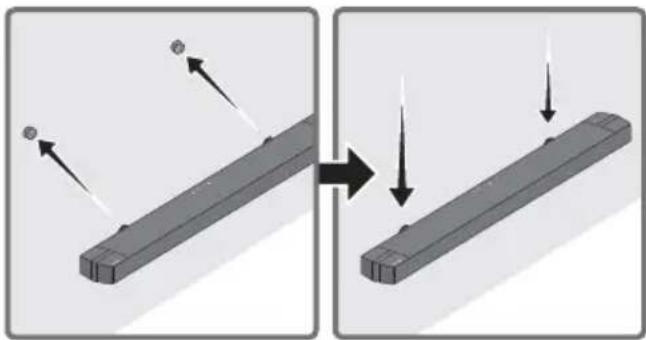

1. Monter Soundbar med den påmonterte Veggfestebrakettene på Festeskruene på veggen.

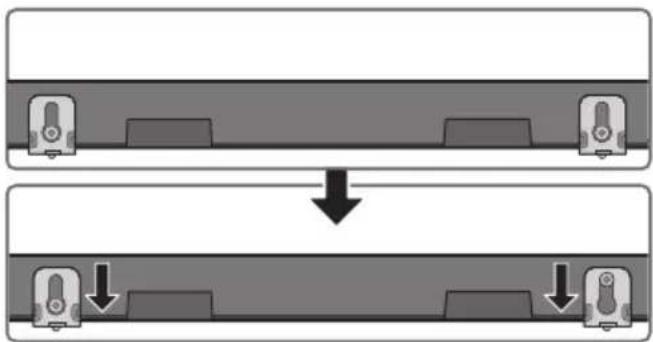

1. Skyv Soundbar nedover som vist på bildet nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

- Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene.

Samsung kan komme til å tilby oppdateringer av fastvaren for Soundbar i fremtiden.

USB-port USB (5V 0.5A)

Hvis en oppdatering tilbys, kan du oppdatere fastvaren ved å koble en USB-enhet der fastvareoppdateringen er lagret, til USB-porten på Soundbar. Mer informasjon om hvordan du laster ned oppdateringsfiler, finnes på nettstedet til Samsung (www.samsung.com→Support). Velg deretter produkttypen eller angi modellnummeret for Soundbar, velg alternativet Programvare og apper og deretter Nedlastinger. Vær oppmerksom på at navnene på menyalternativene kan variere.

Slik kontrollerer du fastvareversjonen

1. Slå av Soundbar.
2. Trykk og hold ⚙ (Lydkontroll)-knappen i omtrent fem sekunder på fjernkontrollen.
3. Hver versjon vises i fölgende rekkefølge på Soundbar-displayet.

$$ (P r o g r a m v a r e v e r s j o n \rightarrow H D M I \rightarrow T x \rightarrow R x) $$

• Tx : Trådløs Tx-modul i Soundbar.
- Rx: Trådløs Rx-modul i basshøyttaleren.

• R2-VERSJONSDISPLAY

Oppdateringsprosedyre

Viktig: Oppdateringsfunksjonen sletter alle brukerinnstillinger. Vi anbefaler at du skriver ned innstillingene dine så det blir lettere å stille dem inn igjen etter oppdateringen. Vær oppmerksom på at oppdatering av fastvaren tilbakestiller subwoofer-forbindelsen også.

1. Koble en USB-flash-enhet til USB-porten på datamaskinen.
   Viktig: Kontroller at det ikke er noen musikkfiler på USB-flash-enheten. Det kan gjøre at oppdateringen av fastvaren mislykkes.
2. Gå til (samsung.com) → velg Angi modellnummer og angi Soundbar-modellen din. Velg håndbøker og nedlastinger, og last ned den nyeste programvarefilen.
3. Lagre den nedlastede programvaren på en USB-minnepinne og velg "Pakk ut her" for å pakke ut mappen.
4. Slå av Soundbar og sett inn USB-pinnen med programvareoppdateringen i USB-porten.
5. Slå på Soundbar, og endre kilden til "USB"-modus. Innen 3 minutter vises "UPDATE" og oppdateringen begynner. Når oppdateringen er fullført, slår Soundbar seg av og deretter på automatisk.
6. Trykk på — + (Volum)-knappen på toppanelet i fem sekunder. "INIT" vises på skjermen og Soundbar slås av. Oppdateringen er fullført.

- Dette produktet har en funksjon kalt DUAL BOOT. Hvis fastvaren ikke blir oppdatert, kan du oppdatere den på nytt.

1. Gjenopprett innstillingene på Soundbar.

1. Slå av Soundbar, koble fra og koble deretter USB-lagringsenheten som inneholder oppdateringsfilene, til USB-porten på Soundbar på nytt.
2. Trekk ut strømledningen til Soundbar, sett den i støpslet igjen, og slå deretter på Soundbar.

MERKNADER

• Oppdateringen av fastvaren fungerer kanskje ikke riktig hvis lydfiler som støttes av Soundbar, blir lagret på USB-lagringsenheten.
• Ikke slå av strømmen eller fjern USB-enheten mens oppdateringen pågår. Hovedenheten slås av automatisk etter at fastvareoppdateringen er ferdig.
• Etter at oppdateringen er fullført, blir brukeroppsettet i Soundbar initialisert slik at du kan angi innstillingene dine på nytt. Det anbefales å skrive ned innstillingene slik at du enkelt kan tilbakestille dem etter oppdateringen. Vær oppmerksom på at oppdatering av fastvaren også tilbakestiller koblingen til basshøyttaleren. Hvis koblingen til basshøyttaleren ikke gjenopprettes automatisk etter oppdateringen, kan du se side 16.

• Mac OS-brukere må bruke MS-DOS (FAT) som USB-format.
• Oppdatering via USB er kanskje ikke tilgjengelig, avhengig av produsenten av USB-lagringsenheten.

12 FEILS∅KING

→Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.

→Når du har fjernet strømledningen, sett den inn igjen.
→Slå den eksterne enheten av og på igjen, og prøv på nytt.
→Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 7.)

→Pek fjernkontrollen rett mot Soundbar.
→Bytt ut batteriene med nye.

Soundbar spiller ikke av noe lyd.

→Volumet på Soundbar er for lavt eller dempet. Juster volumet.
→Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten.
→For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( → Meny → Innst. ( → Alle innstillinger ( → Lyd → Lydutgang → Velg Soundbar)
→Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen.
→Fjern strømledningen helt, koble til igjen og slå på strømmen.
→ Initialiser produktet og prøv igjen. (Se side 36.)

Subwooferen spiller ikke av noe lyd.

→Kontroller om LED-indikatoren på baksiden av basshøyttaleren er på og lyser blått. Koble til Soundbar og basshøyttaleren på nytt hvis indikatoren blinker blått eller blir rød. (Se side 17.)
→Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enheter til et område unna hindringer.
→Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen.
Hold høyttaleren unna slike enheter.
→Fjern og koble til strømpluggen på nytt.

Basshøyttalervolumet er for lavt.

→Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere basshøyttalernivået. (Se side 12.)
→Bring basshøyttaleren nærmere deg.

→Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller Dolby Digital. (For en Samsung-TV: Hjem (→Meny →Innst. (→Alle innstillinger (→Lyd →Ekspertinnstillinger →Lydformat for digital utgang)

→ Når du kobler til en ny enhet, bytt til "BT PAIRING" for tilkobling. (Trykk på ✝ PAIR-knappen på fjernkontrollen eller trykk på → (Kilde)-knappen på innfatningen i minst 5 sekunder.)

→Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten. →Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem ( → Meny → Innst. ( → Alle innstillinger ( → Lyd → Lydutgang → Bluetooth-høyttalerliste)

→Den automatiske TV-tilkoblingen kan være deaktivert. Mens Soundbar er i "BT READY", trykk og hold nede Venstre-knappen på Soundbar-fjernkontrollen i fem sekunder for å velge ON-TV CONNECT. Hvis du ser OFF-TV CONNECT, trykk og hold nede Venstre-knappen på nytt i fem sekunder for å bytte valget.

→Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt. →Initialiser produktet og prøv igjen. (Se side 36.)

Lyden blir borte när den er koblet til via Bluetooth.

→Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar. →Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene.

→Når TV-en er koblet til Soundbar, kan det hende at Bluetooth-flertilkobling ikke fungerer. Koble Soundbar fra TV-en og prøv igjen. →Kontroller om innstillingen for Bluetooth-flertilkobling er slått på. (Se avsnittet "Soundbar kobles ikke til via Bluetooth.") →Koble fra enheten som for øyeblikket spilles av, par med enheten du vil koble til, og koble til den forrige enheten igjen. →Hvis du ikke hører lyden selv etter at du har koblet til på riktig måte, kan du se avsnittet "Lyden blir borte når den er koblet til via Bluetooth.".

→Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.

13 LISENS

Dolby

AUDIO

For å sende henvendelser og spørsmål angående åpne kilder, kontakt Samsung Open Source (http://opensource.samsung.com)

15 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

16 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-B660
USB 5V/0,5A
Vekt 3,1 kg
Dimensjoner (B x H x D) 1030,0 x 59,4 x 105,0 mm
Driftstemperaturområde +5°C til +35°C
Fuktighetsområde drift 10 % til 75 %
FORSTERKERNominell utgangseffekt	180W (30Wx6)
Avspillingsformater som støttes	LPCM 2ch, Dolby AudioTM(Støtter Dolby® Digital), DTS, DTS Virtual:X
UTGANGSEFFEKT, TRÅDL∅S ENHETBT maks. sendereffektSRD maks. sendereffekt	100 mW ved 2,4 GHz–2,4835 GHz25 mW ved 5,725 GHz–5,825 GHz
Basshøyttalerens navn PS-WB65D
Vekt 5,1 kg
Dimensjoner (B x H x D) 184,0 x 346,0 x 295,0 mm
FORSTERKERNominell utgangseffekt	250W
UTGANGSEFFEKT, TRÅDL∅S ENHETSRD maks. sendereffekt	25 mW ved 5,725 GHz–5,825 GHz
Totalt strømforbruk i hvilemodus (W) 2,0W
BluetoothMetode for deaktivering av port	Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel.
• Vekt og dimensjoner er omtrentlige.

Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene.

Du finner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EUdirektiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

miljøvennlig utforming av eksterne strømkilder:

www.samsung.com/global/ecodesign_subproduct

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI

1. Sæt strømkablet i subwooferen.
2. Slut strømkablet til strømadapteren, og derefter til Soundbar.
3. Sæt strømkablet i en stikkontakt.

Se illustrationerne nedenfor.

Hør TV-lyd fra din Soundbar via kabeltilsluttede eller trådløse forbindelser.

Den første tilslutning

1. Tryk på knappen ✝ PAIR på fjernbetjeningen for at skifte til tilstanden "BT PAIRING".

(ELLER)

- Når TV'et er tilsluttet, vises der [TV Navn] → "BT" på Soundbar display på forsiden.

1. Du kan nu høre TV-lyden fra Soundbar.

Den første tilslutning

1. Tryk på knappen ✝ PAIR på fjernbetjeningen for at skifte til tilstanden "BT PAIRING".

(ELLER)

- Når Soundbaren er frakoblet fra Bluetooth-enheden, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

BEMÆRKNINGER

• I Bluetooth-tilslutningstilstand mistes Bluetooth-forbindelsen, hvis afstanden mellem din Soundbar og Bluetooth-enheden overstiger 10 m.
• Din Soundbar slukker automatisk efter 20 minutter i tilstanden Parat.

Mere om Bluetooth

(Medfølger ikke)

• Ikke tilsluttet R2--- bagtil
• Tilsluttet R2xxx bagtil

Opdateringsprocedure
