NÁVOD NA OBSLUHU HWB650 SAMSUNG

• Tx: Bezdrátový modul Tx v Soundbaru.
• Rx : Bezdrátový modul Rx v subwooferu.

Hlasitost subwooferu je príliš nízká.

[Správná likvidace baterií v tomto výrobku]

Vysvetlivky k symbolom, ktoré môžu byt na výrobku Samsung, nájdete v nasledujúcej tabul'ke.

	UPOZORNENIERIZIKO ÚRAZUELEKTRICKÝM PRÚDOM.NEOTVÁRAJTE!
	Tento symbol označuje, že vo vnútri je vysoké napätie. Akýkol’vek kontakt s vnútornými súčastami tohto produktu je nebezpečný.
	Tento symbol znamená, že k produktu je priložená dôležitá literatúra o prevádzke a údržbe.
	Produkt triedy II: Tento symbol znamená, že sa nevyžaduje ochranné elektrické uzemnenie.Ak sa na výrobku s napájacím káblom nenachádza tento symbol, výrobok MUSÍ mať spol’ahlivé pripojenie k ochrannému uzemneniu.
	Sietové napätie (AC): Tento symbol znamená, že menovité napätie je označné symbolom Sietové napätie (AC).
	Striedavé napätie (DC): Tento symbol znamená, že menovité napätie je označné symbolom Striedavé napätie (DC).
	Upozornenie, pred používaním si naštudujte pokyny: Tento symbol inštruuje používatel’a, aby si naštudoval ďalšie bezpečnostné pokyny v používatel’skej príručke.

UPOZORNENIE

VÝSTRAHA

- Aby ste predišli riziku vzniku požiaru a riziku úrazu elektrickým prúdom, nevystavujte zariadenie daždu ani vlhkosti.

UPOZORNENIE

• ABY STE PREDIŠLI ÚRAZU ELEKTRICKÝM PRÚDOM, ÚPLNE ZASUŇTE KONCOVKU SIEŤOVEJ ŠNÚRY DO ELEKTRICKEJ ZÁSUVKY.
• Toto zariadenie musí byť pripojené k striedavému napätiu s ochranným uzemňovacím vodičom.
• Pre odpojenie zariadenia od elektrickej siete musíte najskôr vytiahnuť koncovku z elektrickej zásuvky, aby s ňou bolo možné manipulovať.
• Tento prístroj nevystavuje pádu ani obliatiu. Na prístroj neumiestňujte predmety naplnené tekutinami, ako sú napríklad vázy.
• Ak chcete tento prístroj úplne vypnút, musíte zo zásuvky vytiahnuť sietovú zástrčku. Preto musí byť sietová zástrčka lahko a kedykolvek prístupná.

1. Uistite sa, že prívod striedavého prúdu vo vašej domácnosti zodpovedá požiadavkám na napájanie, ktoré sú uvedené na identifikačnom štítku na spodnej strane produktu. Produkt nainštalujte horizontálne na vhodnú základňu (nábytok), s dostatočným priestorom pre ventiláciu 7 – 10 cm. Ubezpečte sa, že ventilačné otvory nie sú prikryté. Jednotku neumiestňujte na zosilňovače, ani na iné zariadenie, ktoré sa počas prevádzky zohreje. Táto jednotka je určená na nepretržité používanie. Ak chcete zariadenie úplne vypnút, odpojte sieťovú zástrčku zo sieťovej zásuvky na stene. Odpojte zariadenie, ak ho po dlhší čas nebudete používať.

2. Počas búrky odpojte zástrčku od zásuvky. Vrcholové napätie by kvôli bleskom mohlo poškodit zariadenie.

3. Jednotku nevystavujte priamemu slnečnému žiareniu ani iným zdrojom tepla. Mohlo by to spôsobit prehriatie a poruchu zariadenia.

4. Produkt chráňte pred vlhkostou (napr. vázy), nadmerným teplom (napr. kozuby) a taktiež pred zariadeniami, ktoré produkujú silné magnetické alebo elektrické polia. Ak má jednotka poruchu, odpojte napájací kábel od zásuvky. Výrobok nie je určený na priemyselné použitie. Tento výrobok používajte iba na osobné účely. Ak výrobok alebo disk uskladňujete na miestach s nízkymi teplotami, môže sa vyskytnút kondenzácia. Pri prenose jednotky cez zimu počkajte pred použitím približne 2 hodiny, kým jednotka nedosiahne izbovú teplotu.

5. Batéria používaná s týmto zariadením obsahuje chemikálie, ktoré sú škodlivé pre životné prostredie. Batérie nevyhadzujte s domácim odpadom. Batérie nelikvidujte v ohni. Batérie neskratujte, nerozoberajte alebo neprehrievajte.

UPOZORNENIE : V prípade nesprávnej výmeny batérií hrozí riziko výbuchu. Vymeňte len za rovnaký alebo ekvivalentný typ.

OBSAH

01 Kontrola súčastí 6

02 Opis produktu 7

Predný panel/horný panel zariadenia Soundbar 7

Spodný panel zariadenia Soundbar 8

03 Používanie dial'kového ovládania 9

Spôsob používania dial'kového ovládania ____ 9

Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami) ____ 13

Špecifikácie výstupu pre rôzne režimy zvukových efektov ____ 13

Nastavenie hlasitosti zariadenia Soundbar pomocou dialkového ovládania televízora 14

04 Pripojenie zariadenia Soundbar 15

Pripojenie súpravy SWA-9100S (predáva sa samostatne) k zariadeniu Soundbar 19

Spôsob 1. Pripojenie pomocou optického kábla ____ 21

Spôsob 2. Pripojenie TV pomocou kábla HDMI ____ 22

06 Použitie bezdrôtového pripojenia k Televízoru 24

Pripojenie cez rozhranie Bluetooth 24

07 Pripojenie externého zariadenia 26

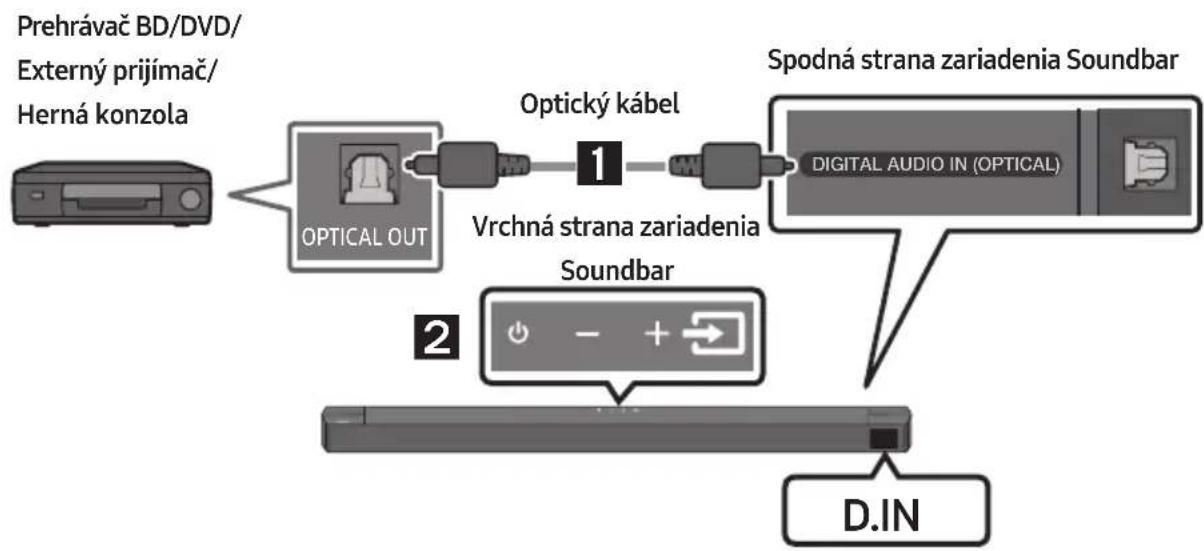

Spôsob 1. Pripojenie pomocou optického kábla ____ 26

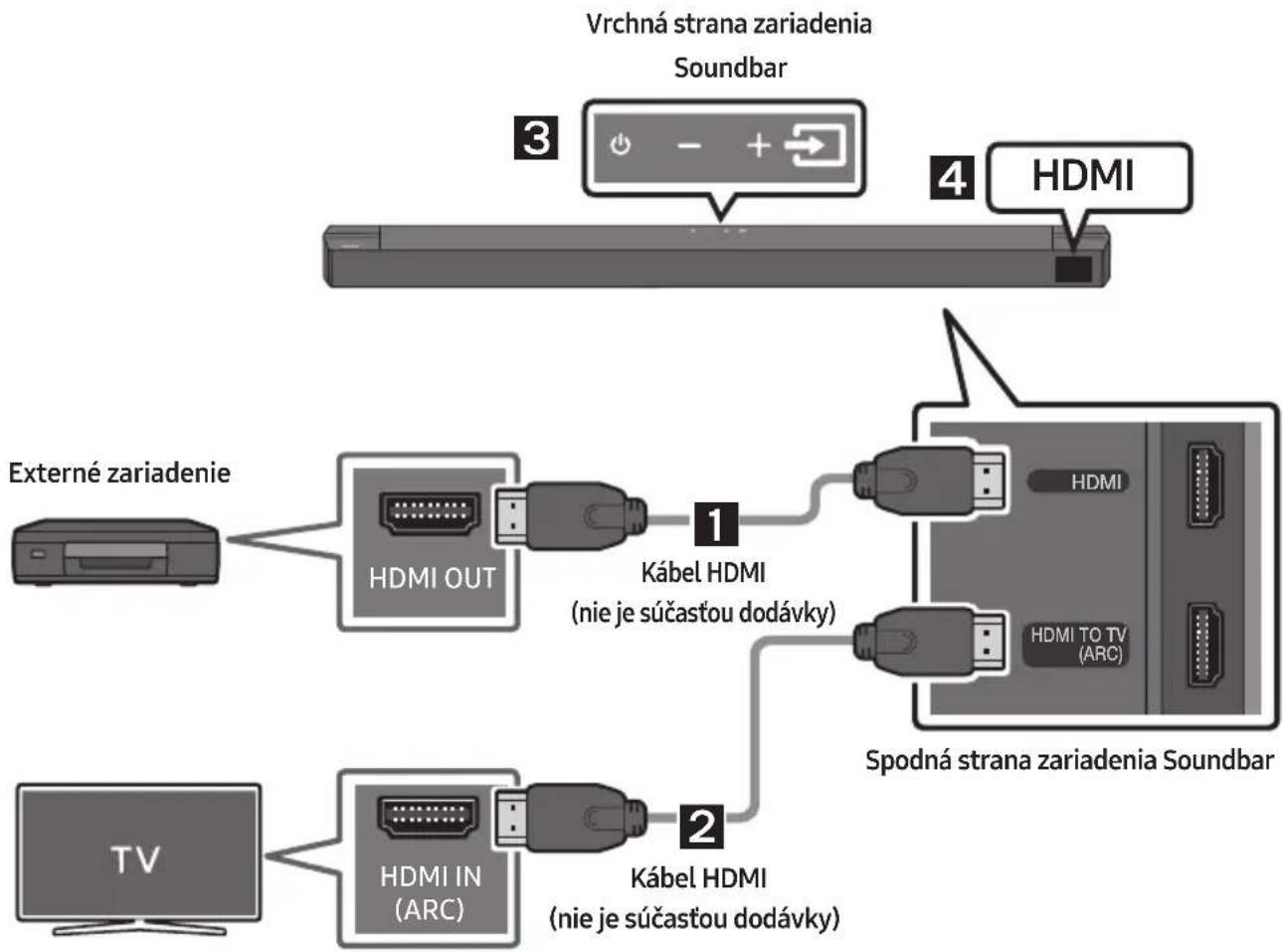

Spôsob 2. Pripojenie pomocou kábla HDMI ____ 27

08 Pripojenie úložného zariadenia USB 28

09 Pripojenie mobilného zariadenia 29

Pripojenie pomocou rozhrania Bluetooth ____ 29

10 Inštalácia nástenného držiaka 33

Upozornenia k inštalácii ____ 33

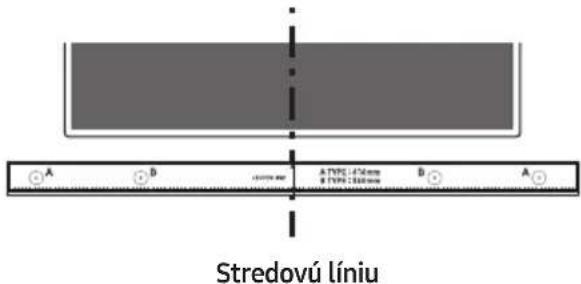

Súčasti na montáž na stenu ____ 33

11 Aktualizácia softvéru 35

Ako skontrolovať verziu firmvéru 35

Postup pri aktualizácii 36

12 Riešenie problémov 37

13 Licencie 39

14 Poznámka k licencii s otvoreným zdrojovým kódom 40

15 Dôležitá poznámka ohľadom servisu 40

16 Špecifikácie a príručka 41

Technické údaje 41

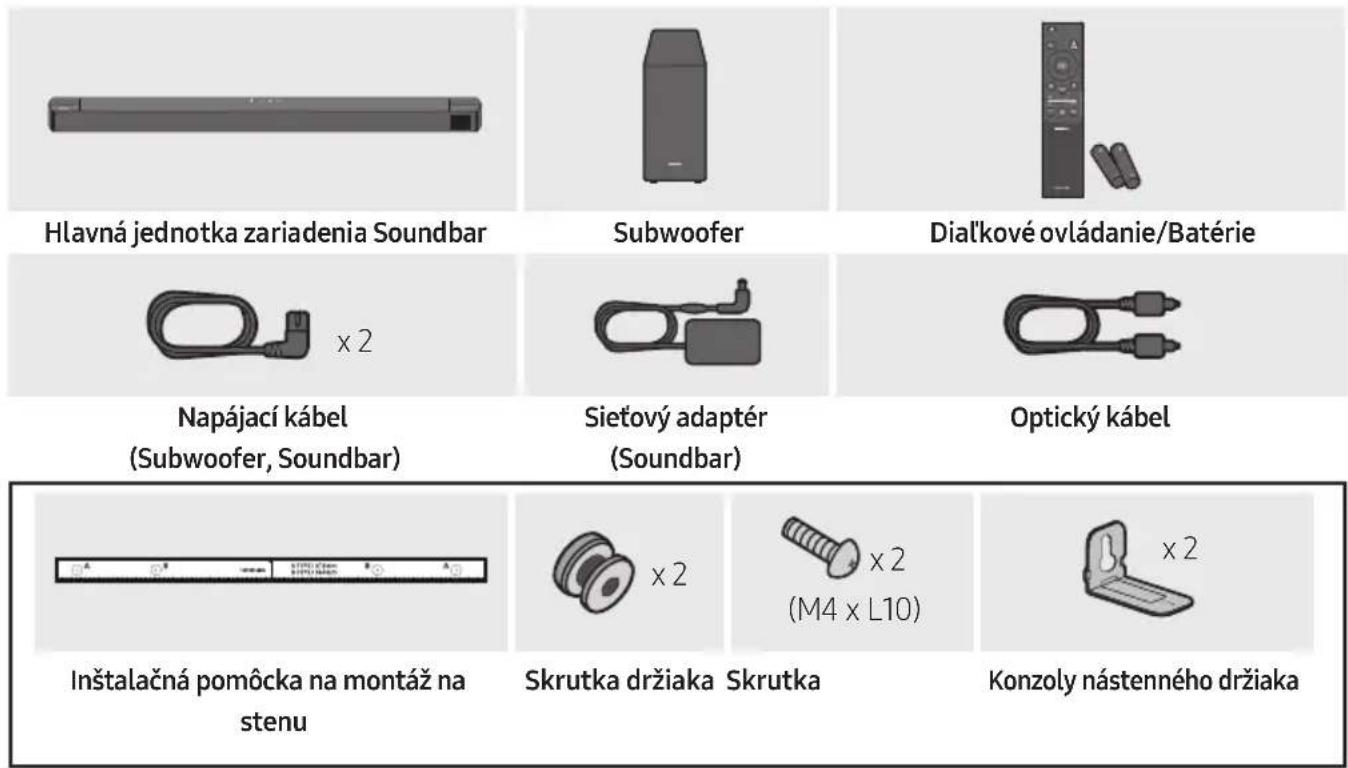

01 KONTROLA SÚČASTÍ

• Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : Spodná časť Hlavnej Jednotky Zariadenia Soundbar)
• Ak si želáte zakúpiť doplnkové súčasti alebo voliteľné káble, obráťte sa na servisné stredisko spoločnosti Samsung alebo oddelenie starostlivosti o zákazníkov spoločnosti Samsung.
• V závislosti od oblasti sa vzhľad sietovej zástrčky môže líšit alebo sa môže dodávať v integrovanom vyhotovení spolu s adaptérom.
• Vzhľad príslušenstva sa môže mierne odlišovat od vyššie uvedených obrázkov.
• Dizajn a špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

02 OPIS PRODUKTU

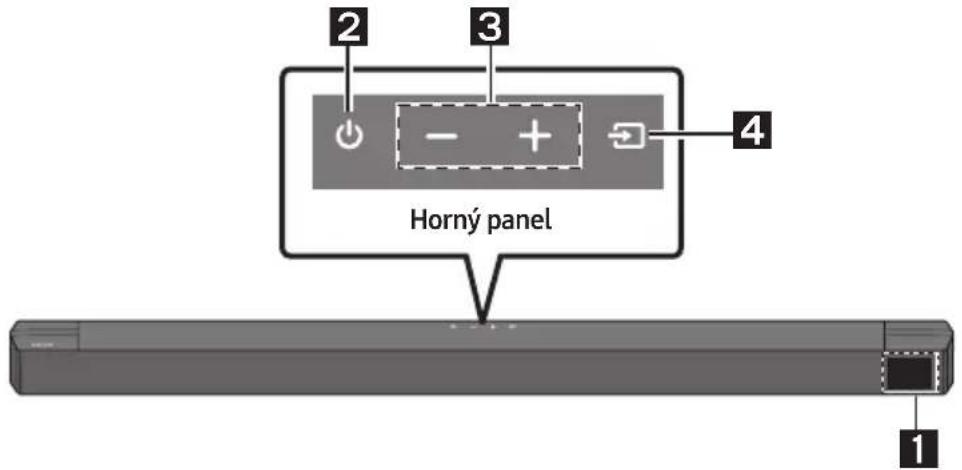

Predný panel/horný panel zariadenia Soundbar

2 3 4 Horný panel 1

1	DisplejZobrazuje stav a aktuálny režim produktu.
2	Tlačidlo (Napájanie)Slúži na zapnutie a vypnutie napájania.Funkcia Auto Power DownJednotka sa automaticky vypne v týchto situáciách.- Režim D.IN / HDMI / BT / USB: Ak počas 20 minút nie je prítomný zvukový signál.
3	Tlačidlo (Hlasitost)Slúži na nastavenie hlasitosti.Pri nastavovaní sa úroveň hlasitosti zobrazí na prednom displeji zariadenia Soundbar.
4	Tlačidlo (Zdroj)Slúži na výber vstupného režimu zdroja.
	Vstupný režim Displej
	Optický digitálny vstup D.IN
	Vstup ARC (HDMI OUT)	D.IN → TV ARC (automatická konverzia)
	Vstup HDMI HDMI
	Režim BLUETOOTH BT
	Režim USB USB
	Ak chcete zapnút režim „BT PAIRING“, prepnite zdroj na režim „BT“ a potom stlačte a podržte tlačidlo (Zdroj) na viac ako 5 sekúnd.

• Ked' zapojíte sietový kábel, tlačidlo napájania bude fungovať za 4 až 6 sekúnd.
• Ked' zapnete napájanie tejto jednotky, bude predtým, ako začne produkovať zvuk, 4 až 5 sekundové omeškanie.
• Ak si chcete vychutnať iba zvuk zo systému Soundbar, musíte vypnúť reproduktory televízora v ponuke nastavenia zvuku na vašom televízore. Obrátte sa na návod na použitie dodaný s vašim televízorom.

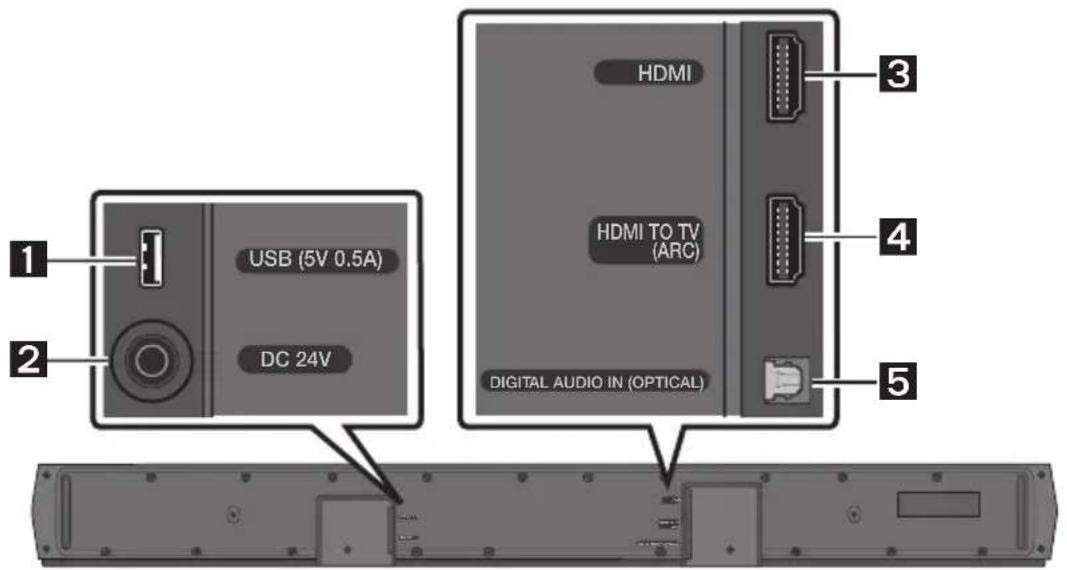

Spodný panel zariadenia Soundbar

1 2 USB (5V 0.5A) DC 24V HDMI HDMI TO TV (ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

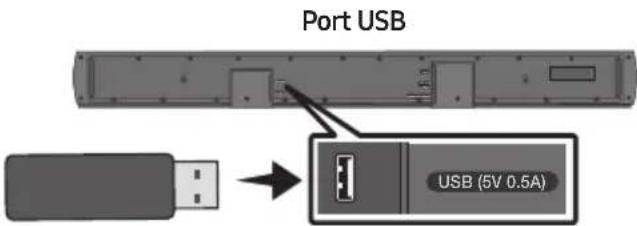

1	USB (5V 0.5A)Slúži na pripojenie zariadenia USB na prehrávanie hudobných súborov uložených na zariadení USB prostredníctvom zariadenia Soundbar.
2	DC 24V (Prívod napájania)Slúži na pripojenie sieťového adaptéra.
3	HDMISlúži na súčasný vstup digitálnych obrazových a zvukových signálov pomocou kábla HDMI.Slúži na pripojenie k výstupu HDMI externého zariadenia.
4	HDMI TO TV (ARC)Slúži na pripojenie ku konektoru HDMI (ARC) na televízore.
5	DIGITAL AUDIO IN (OPTICAL)Slúži na pripojenie k digitálnemu (optickému) výstupu externého zariadenia.

• Pri odpájaní napájacieho kábla sietového adaptéra zo sietovej zásuvky potiahnite za zástrčku. Netahajte za kábel.
• Nepripájajte túto jednotku ani iné súčasti k sietovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčastami.

03 POUŽÍVANIE DIAL'KOVÉHO OVLÁDANIA

Posúvajte zadný kryt smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AAA (1,5 V) orientované so správnou polaritou. Zasuňte zadný kryt spät na miesto.

Spôsob používania dialkového ovládania

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Napájanie	Slúži na zapnutie a vypnutie zariadeniaSoundbar.
2	Zdroj	Stlačením vyberte zdroj pripojený k zariadeniuSoundbar.
3	Stlmenie	Stlačením tlačidla (Stlmenie) stlmíte zvuk.Opätovným stlačením tlačidla zrušíte stlmeniezvuku.
4	Hlasitosť	Potlačením tlačidla nahor alebo nadol upravtehlasitosť.StlmenieStlačením tlačidla Hlasitosť stlmíte zvuk.Opätovným stlačením tlačidla zrušítestlmenie zvuku.

5	CH LEVEL	Stlačením tohto tlačidla môžete upraviť hlasitosť každého reproduktora.Stlačením tohto tlačidla vyberte položkuCENTER LEVELa potom pomocou tlačidielHore/Doleupravte hlasitosť v rozsahu –6 až +6.Ak sú pripojené zadné reproduktory (predávajú sa samostatne), podporuje sa nastavenieREAR LEVEL.Pomocou tlačidielHore/Doleupravte hlasitosť nastavenia REAR LEVELv rozsahu –6 až +6.
6	Ovládanie zvuku	Stlačením tohto tlačidla môžete nastaviť funkciu zvuku. Požadované nastavenia možno upraviť pomocou tlačidielHore/Dole.AUDIO SYNC→NIGHT MODE ON/OFF→VOICE ENHANCE ON/OFF–AUDIO SYNCAk nie je zosynchronizovaný obraz z televízora so zvukom zo zariadenia Soundbar, stlačte tlačidlo(Ovládanie zvuku), vyberte možnosťAUDIO SYNCa následne pomocou tlačidielHore/Dolenastavte oneskorenie zvuku v rozsahu 0 až 300 milisekúnd. (Táto možnosť nie je k dispozícii v režime „USB“ ani „BT“.)–NIGHT MODE ON/OFFTento režim je optimalizovaný na sledovanie v noci – nastavenia sú upravené tak, aby hlasitosť bola nižšia, ale dialóg je stále zretelný.–VOICE ENHANCE ON/OFFVdaka tomuto režimu sa dá jednoduchšie počuť hovorený dialóg vo filmoch a TV.Funkcie zvukuNIGHT MODEa VOICE ENHANCESa dajú nastaviť akoON/OFFpomocou tlačidielHore/Dole.Ak chcete nastaviť zvuk pre jednotlivé frekvenčné pásma, stlačte a asi na 5 sekúnd podržte tlačidlo(Ovládanie zvuku). Vybrat’si môžete z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz pomocou tlačidielVlavo/Vpravo, pričom každú z nich možno nastaviť v rozsahu –6 až +6 pomocou tlačidielHore/Dole.(Uistite sa, že zvukový režim je nastavený na možnosť „STANDARD“.)
7	BluetoothPAIR	Prepnutie zariadenia Soundbar do režimu párovania cez Bluetooth.Stlačte tlačidloPAIRa pred pripojením nového zariadenia Bluetooth počkajte, kým sa zobrazí obrazovka „BT PAIRING”.
8	Prehrávanie/Pozastavenie	Stlačením tohto tlačidla môžete tiež spustiť alebo pozastaviť prehrávanie hudby.
9	Hore/Dole/Vlavo/Vpravo	Stlačením vyznačených častí vyberiete smer Hore/Dole/Vlavo/Vpravo.Stláčaním možností Hore/Dole/Vlavo/Vpravo na tomto tlačidle môžte vybrať alebo nastavit funkcie.OpakovanieAk chcete použit funkciu opakovania v režime „USB“, stlačte tlačidloHore.Preskočenie hudbyStlačením tlačidlaVpravovyberiete nasledujúci hudobný súbor. Stlačením tlačidlaVlavovyberiete predchádzajúci hudobný súbor.ID SETStlačte a na 5 sekúnd podržte tlačidloHore, čím dokončíte postupID SET(pri pripájaní bezdrótového subwoofera alebo bezdrótových zadných reproduktorov).
10	Info	Stlačením tohto tlačidla sa zobrazia informácie o jednotlivých režimoch.(Pozrite si stranu 7.)
11	SOUND MODE	Stlačením tohto tlačidla môžete vybrať požadovaný režim zvuku.SURROUND SOUND → BASS BOOST → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDŠiršie zvukové pole, než je bežné.– BASS BOOSTRežim zvukového pola so zvýraznením basov.– GAMEStereoskopický zvuk, ktorý vás vtiahne priamo doprostred hernej akcie.– ADAPTIVEAnalýza obsahu v realnom čase a automatické nastavenie optimálneho zvukovéhopolá na základe vlastností obsahu.– DTS VIRTUAL:XPôsobivý 3D zvuk z akéhokol'vek obsahu.– STANDARDPrehrávanie normálneho zvuku.DRC (Dynamic Range Control)Umožňuje uplatniť ovládanie dynamického rozsahu skladieb s technológiou Dolby Digital. Stlačením a podržaním tlačidla SOUND MODE na viac než 5 sekúnd, keď je zariadenie Soundbar vypnuté, zapnete alebo vypnete funkciu DRC (ovládanie dynamického rozsahu). Ked’je funkcia DRC zapnutá, hlasný zvuk sa stlmuje. (Zvuk môže byť skreslený.)Bluetooth PowerTáto funkcia zariadenie Soundbar pri prijatí žiadosti o pripojenie od predtým pripojeného televízora alebo zariadenia Bluetooth automaticky vypne.Nastavenie je predvolene zapnuté.– Stlačte tlačidlo SOUND MODE a podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).
12	WOOFERÚROVNEWOOFER(BASY)	Zatlačením tlačidla nahor alebo nadol nastavíte hlasitost' woofera (basového reproduktora) na úroveň –12 alebo –6 až +6. Stlačením tohto tlačidla nastavíte hlasitost' woofera (basového reproduktora) na úroveň 0 (predvolené).
13	TONECONTROL	Stlačením tohto tlačidla môžete upraviť nastavenia vysokých alebo hlbokých tónov.• Stlačením tohto tlačidla vyberte položku TREBLE alebo BASS a potom pomocou tlačidielHore/Doleupravte hlasitost' v rozsahu –6 až +6.

Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami)

Skryté tlačidlo		Referenčná strana
Tlačidlo na dialkovom ovládaní Funkcia
WOOFER (Hore)	Dialkového ovládania televízora zap./vyp.(Pohotovostný režim)	Strana 14
Vlavo	Zapnutie/vypnutie automatickéhopripojenia televízora(BT pripravené)	Strana 25
Hore ID SET Strana 11
(CADT)(Ovládanie zvuku)	7-pásmový EQ Strana 10
SOUND MODE	DRC ON/OFF (Pohotovostný režim) Strana 12
	Bluetooth Power Strana 12
(Rece)PAIR	Bluetooth Zapnút/vypnút viacnásobnépripojenie (Pohotovostný režim)	Strana 32

Špecifikácie výstupu pre rôzne režimy zvukových efektov

• Súpravu bezdrôtového zadného reproduktora od spoločnosti Samsung si môžete zakúpiť samostatne. Ak si súpravu chcete zakúpiť, obrátte sa na predajcu, u ktorého ste si zakúpili zariadenie Soundbar.

Nastavenie hlasitosti zariadenia Soundbar pomocou dial'kového ovládania televízora

Hlasitost zariadenia Soundbar môžete nastavit pomocou dialkového ovládania televízora.

• Túto funkciu je možné používať iba s infračerveným dialkovým ovládaním. Dialkové ovládania Bluetooth (dialkové ovládania, ktoré vyžadujú párovanie) nie sú podporované.

• Ak chcete používať túto funkciu, nastavte reproduktor televízora na možnosť Externý reproduktor.
  • Výrobcovia, ktorí podporujú túto funkciu: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Vypnite zariadenie Soundbar.

• Stlačte a na 5 sekúnd podržte tlačidlo WOOFER.

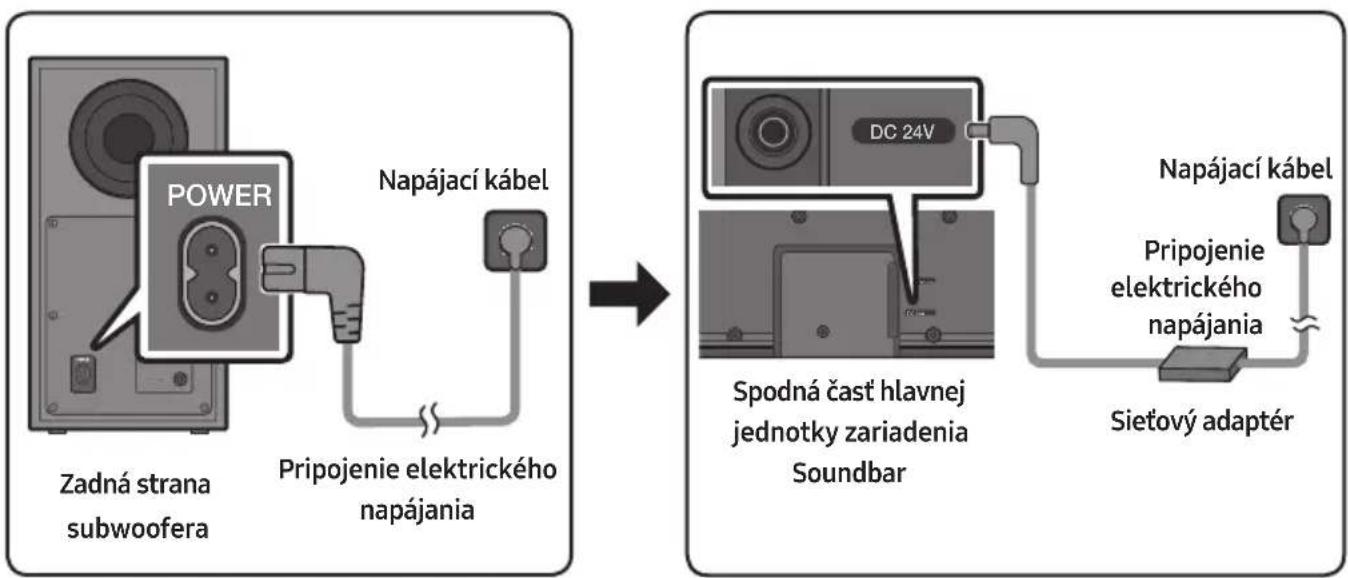

Pomocou napájacích súčastí zapojte subwoofer a zariadenie Soundbar do elektrickej zásuvky v nasledujúcom poradí:

Pozrite si nákresy uvedené nižšie.

- Ďalšie informácie týkajúce požadovaného elektrického napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : spodná časť hlavnej jednotky zariadenia Soundbar)

- Uistite sa, že sietový adaptér je položený naplocho na stole alebo na podlahe. Ak umiestnite sietový adaptér v zavesenej polohe so vstupom pre kábel striedavého prúdu otočeným smerom nahor, voda alebo iné cudzie látky by mohlí preniknút do adaptéra a spôsobit jeho poruchu.

Ked'je pripojený subwoofer, môžete si vychutnat hlboký basový zvuk.

Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar

- Po dokončení automatického spárovania sa rozsvieti modrý indikátor na zadnej strane subwoofera.

Indikátory LED na zadnej strane subwoofera

Indikátor LED Stav Opis Riešenie
	Svieti	Úspešne pripojené(normálna prevádzka)	-
	Bliká Obnovuje sa pripojenie		Skontrolujte, či je napájací kábel priložený k hlavnej jednotke zariadenia Soundbar správne pripojený alebo počkajte 5 minút. Ak blikanie pretrváva, pokúste sa subwoofer pripojiť manuálne. Pozrite si stranu 17.
	Svieti	Pohotovostný režim (hlavná jednotka zariadenia Soundbar je vypnutá)	Skontrolujte, či je napájací kábel správne pripojený ku hlavnej jednotke zariadenia Soundbar.
		Pripojenie zlyhalo	Zopakujte pripojenie. Pozrite si pokyny k manuálnemu pripojeniu na strane 17.
	Bliká Porucha		Pozrite si kontaktné údaje servisného strediska spoločnosti Samsung uvedené v tejto príručke.

Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia

Pred manuálnym pripojením postupujte podľa nasledujúcich pokynov:

• Skontrolujte, či sú správne pripojené napájacie káble zariadenia Soundbar a subwoofera.

• Uistite sa, že je zariadenie Soundbar zapnuté.

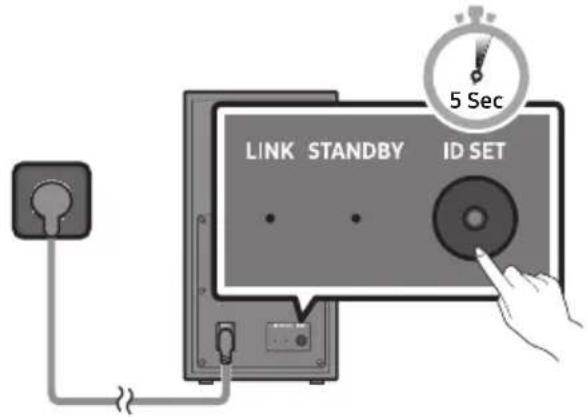

• Stlačte a podržte tlačidlo ID SET na zadnej strane subwoofera aspoň na 5 sekúnd.

- Červený indikátor na zadnej strane subwoofera zhasne a začne blikat modrý indikátor.

LINK STANDBY ID SET 5 Sec

Zadná strana subwoofera

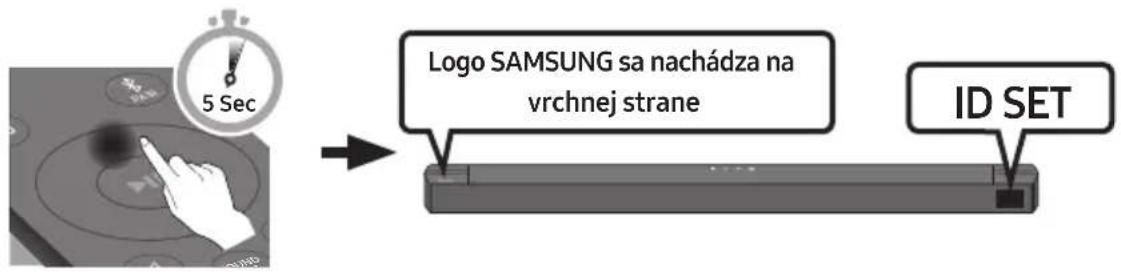

1. Stlačte a podržte tlačidlo Hore na dialkovom ovládači dlhšie ako 5 sekúnd.

2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

3. Ked'ukončíte ID SET, zariadenie Soundbar sa automaticky zapne.

5 Sec Logo SAMSUNG sa nachádza na vrchnej strane ID SET

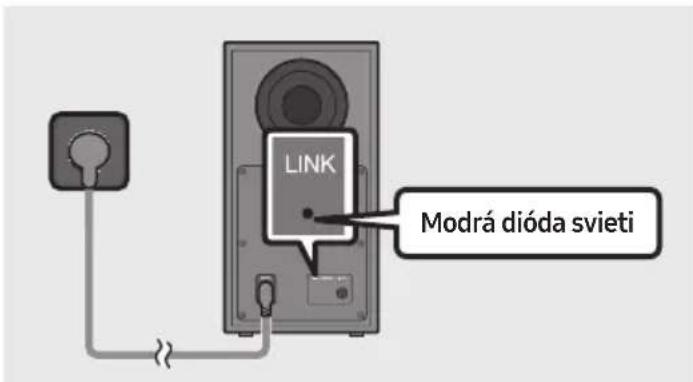

1. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

LINK Modrá dióda svieti

Po vytvorení spojenia medzi zariadením Soundbar a bezdrôtovým subwooferom LED dióda LINK prestane blikat a rozsvieti sa neprerušovane modrou farbou.

POZNÁMKY

• Nepripájajte napájací kábel tohto produktu alebo televízora k sietovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčastami.
• Pred premiestňovaním alebo inštaláciou tohto produktu je nevyhnutné vypnút napájanie a odpojit napájací kábel.
• Ak sa hlavná jednotka vypne, bezdrôtový subwoofer prejde do pohotovostného režimu a indikátor LED STANDBY najskôr niekol'kokrát zabliká na modro a potom sa rozsvieti na červeno.
• Ak v blízkosti zariadenia Soundbar používate zariadenie, ktoré využíva rovnakú frekvenciu (5,8 GHz) ako zariadenie Soundbar, v dôsledku rušenia môže dôjst k prerušeniu zvuku.
• Maximálna vzdialenost na prenos bezdrôtového signálu je približne 10 metrov od hlavnej jednotky, môže sa však líšit v závislosti od prevádzkového prostredia. Ak sa medzi hlavnou jednotkou a bezdrôtovým subwooferom nachádza železobetónová alebo kovová stena, systém môže byt nefunkčný, pretože kov znemožňuje prechod bezdrôtového signálu.

UPOZORNENIA

• Antény na príjem bezdrôtového signálu sú zabudované do bezdrôtového subwoofera. Zabezpečte, aby sa jednotky nedostali do kontaktu s vodou ani vlhkostou.
• Na optimálny poslucháčsky zážitok sa uistite, že v priestore okolo bezdrôtového subwoofera a modulu bezdrôtového prijímača (predáva sa samostatne) sa nenachádzajú žiadne prekážky.

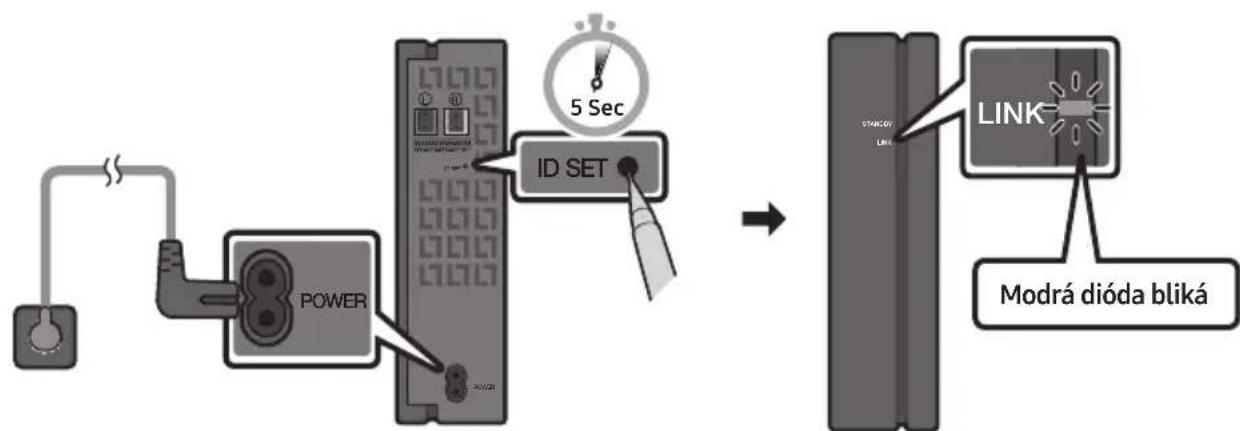

Pripojenie súpravy SWA-9100S (predáva sa samostatne) k zariadeniu Soundbar

Prejdite na skutočný bezdrôtový priestorový zvuk pripojením bezdrôtovej zadnej reproduktorovej súpravy Samsung (SWA-9100S, predáva sa samostatne) k zariadeniu Soundbar.

– Káble reproduktorov sú farebne označené.

- LED indikátor LINK (modrý LED indikátor) na module bezdrôtového prijímača bliká. Ak LED indikátor nebliká, stlačte tlačidlo ID SET na zadnej strane modulu bezdrôtového prijímača hrotom pera na 5 – 6 sekúnd, kým LED indikátor LINK nezačne blikat' (na modro). Viac informácií o LED indikátore nájdete v užívatelskej príručke pre model SWA-9100S.


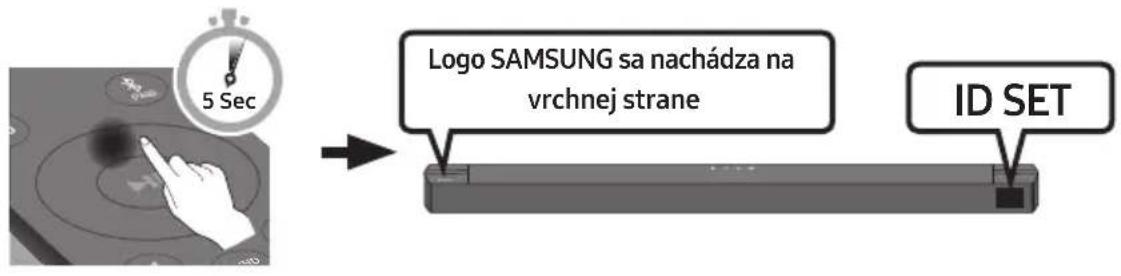

1. Stlačte a podržte tlačidlo Hore na dial'kovom ovládači dlhšie ako 5 sekúnd.

2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

3. Ked'ukončíte ID SET, zariadenie Soundbar sa automaticky zapne.

5 Sec Logo SAMSUNG sa nachádza na vrchnej strane ID SET

UPOZORNENIE

- Ak zariadenie Soundbar počas pripájania k zariadeniu SWA-9100S práve prehráva hudbu, zo subwooferu sa môže krátko ozvať praskanie počas dokončenia spojenia.

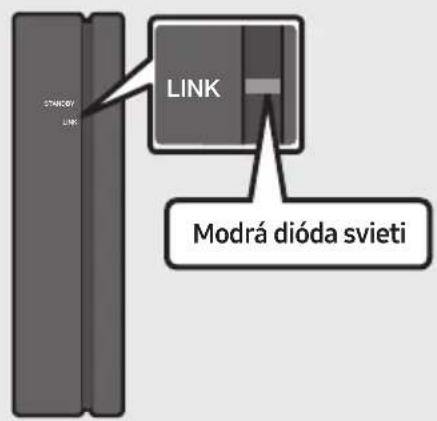

1. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

STANOV LINK LINK Modrá dióda svieti

Po vytvorení spojenia medzi zariadením Soundbar a modulom bezdrôtového prijímača LED dióda LINK prestane blikat a rozsvieti sa neprerušovane modrou farbou.

1. Ak sa pripojenie zariadenia SWA-9100S nepodarilo, zopakujte postup od kroku 2.

05 POUŽITIE KÁBLOVÉHO PRIPOJENIA K TELEVÍZORU

Zvuk z TV môžete počúvať pomocou zariadenia Soundbar prostredníctvom káblového alebo bezdrôtového pripojenia.

- Ked'je zariadenie Soundbar pripojené k vybratým televízorom Samsung, zariadenie Soundbar možno ovládat pomocou dial'kového ovládania televízora.

• Túto funkciu podporujú televízory Samsung Smart TV 2017 a novšie, ktoré podporujú rozhranie Bluetooth, ked' sa zariadenie Soundbar pripojí k televízoru pomocou optického kábla.
• Táto funkcia takisto umožňuje používať ponuku televízora na úpravu zvukového poľa a rôznych nastavení, ako aj hlasitosti a stlmenia zvuku.

Spôsob 1. Pripojenie pomocou optického kábla

Kontrolný zoznam pred pripojením

• Ked'sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne.
• Ak sa rozhodnete použit optický kábel a na portoch sú umiestnené krytky, nezabudnite ich pred zapájaním odstránit.

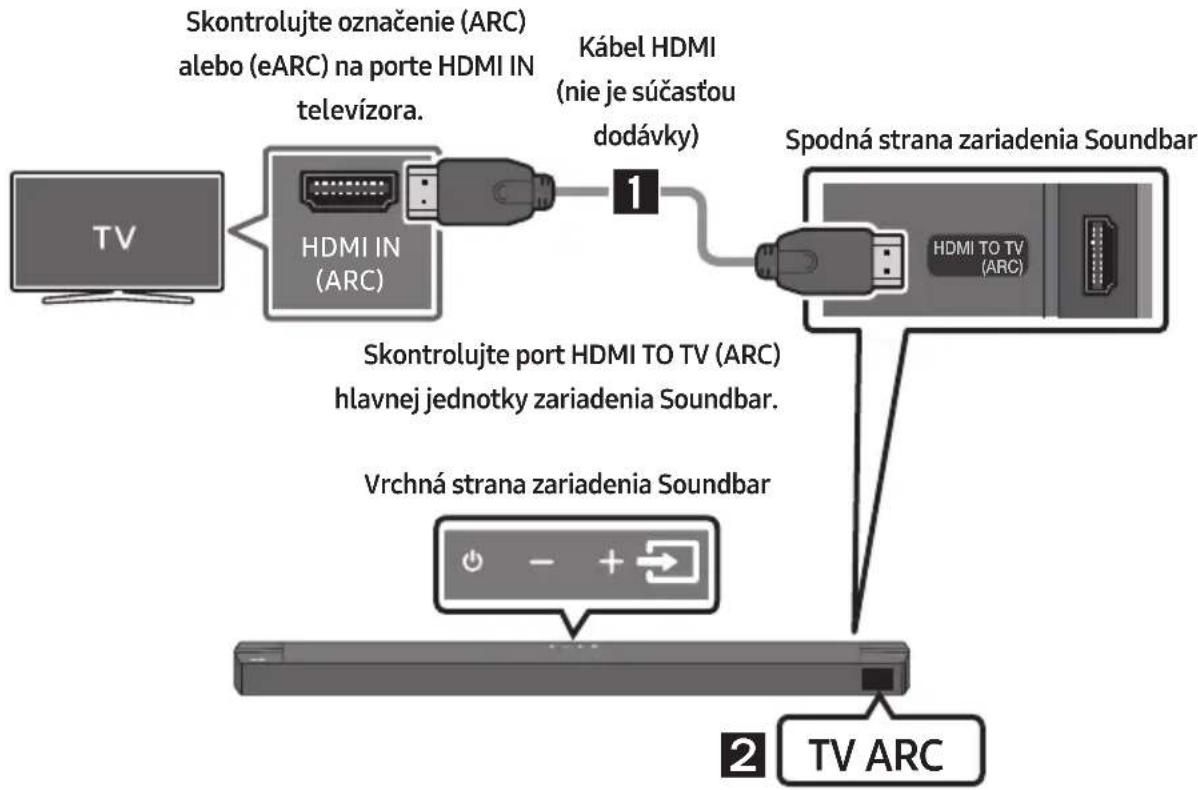

Spôsob 2. Pripojenie TV pomocou kábla HDMI

UPOZORNENIE

• Ked'sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne.
• Ak chcete zariadenie Soundbar prepojit's televízorom prostredníctvom kábla HDMI, zapojte ho do portov s označením ARC. V opačnom prípade sa zvuk z televízora nemusí prehrávat.
• Odporúčame použit kábel High-Speed HDMI Cable with Ethernet.

1. Ked'je zapnuté zariadenie Soundbar a TV, pripojte kábel HDMI (nie je súčastou dodávky) podl'a znázornenia na obrázku.

2. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ a zariadenie Soundbar bude prehrávat zvuk TV.

3. Ak nepočuť zvuk televízora, stlačením tlačidla (Zdroj) na dialkovom ovládaní alebo na vrchnej strane zariadenia Soundbar prepnite do režimu „D.IN“. Na obrazovke sa postupne zobrazia položky „D.IN“ a „TV ARC“ a bude sa prehrávat zvuk TV.

4. Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“, skontrolujte, či je kábel HDMI (nie je súčastou dodávky) pripojený ku správnemu portu.
5. Pomocou tlačidiel hlasitosti na dialkovom ovládaní TV môžete zmenit hlasitost zariadenia Soundbar.

POZNÁMKY

• HDMI je rozhranie, ktoré umožnuje digitálny prenos obrazových a zvukových údajov pomocou jedného konektora.
• Ak sa na televízore nachádza port ARC, pripojte kábel HDMI k portu HDMI IN (ARC).
• Ak je to možné, odporúčame používať kábel HDMI bez jadra. V prípade použitia kábla HDMI s jadrom použite kábel s priemerom menším ako 14 mm.
• Táto funkcia nie je k dispozícii, ak kábel HDMI nepodporuje funkciu ARC.
• Pokial'sú signály vysielania vo formáte zvuku Dolby Digital a na vašom televízore je pre „digitálny výstupný audio formát“ nastavená možnosť PCM, nastavenie sa odporúča zmeniť na formát Dolby Digital. Po zmene nastavenia si môžete vychutnat vyššiu kvalitu zvuku. (V závislosti od výrobcu televízora sa v ponuke televízora môžu používať rôzne slová pre technológie Dolby Digital a PCM.)

06 POUŽITIE BEZDRÔTOVÉHO PRIPOJENIA K TELEVÍZORU

Pripojenie cez rozhranie Bluetooth

Ak je TV pripojený pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

a. Stlačte na hornom paneli tlačidlo (Zdroj) a následne vyberte možnosť „BT“. Hlášenie „BT“ sa po niekol’kých sekundách automaticky zmení na „BT PAIRING“ alebo na „BT READY“, ak už existuje záznam o pripojení.
b. Ked'sa zobrazí hlásenie „BT READY“, stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornom paneli zariadenia Soundbar, kým sa zobrazí hlásenie „BT PAIRING“.

1. Vyberte režim Bluetooth na TV. (Ďalšie informácie nájdete v príručke k TV.)
2. Vyberte položku „[AV] Soundbar B6-Series“ zo zoznamu na obrazovke TV.

Dostupné zariadenie Soundbar je v zozname zariadení Bluetooth na TV označené textom „Needs pairing“ alebo „Paired“. Na pripojenie k zariadeniu Soundbar vyberte túto správu a vytvorte pripojenie.

1. Zvuk TV teraz môžete počúvať zo zariadenia Soundbar.

Ak pripojenie zariadenia zlyhá

Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dial'kovom ovládaní a prepnite do iného režimu okrem „BT“.

• Odpojenie trvá určitý čas, pretože TV musí prijať odpoved' zo zariadenia Soundbar. (Požadovaný čas sa môže líšiť v závislosti od modelu TV.)
• Ak chcete zrušit automatické spojenie prostredníctvom funkcie Bluetooth medzi zariadením Soundbar a televízorom, stlačte tlačidlo Vl'avo na dial'kovom ovládači na 5 sekúnd, ked'je zariadenie Soundbar v stave „BT READY“. (Prepínanie Zapnuté → Vypnuté)

V čom spočíva rozdiel medzi možnostami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhl'adávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.
• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo ✝ PAIR na dialkovom ovládaní alebo stlačte a aspoň 5 sekúnd podržte tlačidlo 📄 (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT“.)

POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa po 20 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stat, že zariadenie Soundbar správne neuskutoční vyhladávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:

– ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
– Ak sú so zariadením Soundbar súčasne spárované dve alebo viac zariadení Bluetooth.
- ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

- Elektronické zariadenia môžu spôsobovat rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atd'.

07 PRIPOJENIE EXTERNÉHO ZARIADENIA

Pripojte sa k externému zariadeniu pomocou káblového pripojenia alebo rozhrania Bluetooth, aby ste prostredníctvom zariadenia Soundbar mohli prehrávať zvuk z externého zariadenia.

Spôsob 1. Pripojenie pomocou optického kábla

1. Pomocou digitálneho optického kábla pripojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavnej jednotke ku konektoru OPTICAL OUT zdrojového zariadenia.
2. Vyberte režim „D.IN“ stlačením tlačidla (Zdroj) na hornom paneli alebo na dialkovom ovládaní.

Spôsob 2. Pripojenie pomocou kábla HDMI

1. Pomocou kábla HDMI (nie je súčastou dodávky) prepojte port HDMI v spodnej časti zariadenia Soundbar s portom HDMI OUT na digitálnom zariadení.
2. Pomocou kábla HDMI (nie je súčastou dodávky) prepojte port HDMI TO TV (ARC) v spodnej časti zariadenia Soundbar s portom HDMI IN na televízore.
3. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a následne vyberte možnosť „HDMI“.
4. Režim „HDMI“ sa zobrazí na paneli displeja zariadenia Soundbar a bude sa prehrávať zvuk.

08 PRIPOJENIE ÚLOŽNÉHO ZARIADENIA USB

Prostredníctvom zariadenia Soundbar môžete prehrávať hudobné súbory uložené v pamätových zariadeniach USB.

Port USB USB (5V 0.5A) USB

1. Pripojte zariadenie USB k portu USB na spodnej časti výrobku.
2. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a následne vyberte možnosť „USB“.
3. Na displeji sa zobrazí položka „USB“.
4. Prehrajte hudobné súbory uložené v pamätovom zariadení USB prostredníctvom zariadenia Soundbar.

- Zariadenie Soundbar sa automaticky vypne (Auto Power Down), ak sa počas viac ako 20 minút nepripojilo žiadne zariadenie USB.

Zoznam kompatibility

Prípona	Kodek	Vzorkovacia frekvencia	Dátový tok
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80 ~ 320 KB/s
	MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 KB/s
	MPEG 2 Layer3	16 kHz ~ 48 kHz 80 ~ 320 KB/s
	MPEG 2.5 Layer3	16 kHz ~ 48 kHz 80 ~ 320 KB/s
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 KB/s
	Wave_Format_MSAudio2	16 kHz ~ 48 kHz 56 ~ 128 KB/s
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 KB/s
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 KB/s5.1-kanálový 320 KB/s
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 KB/s5.1-kanálový 160 KB/s
*.wav	-	16 kHz ~ 48 kHz	až do 3000 KB/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 KB/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 KB/s
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 KB/s

• Ak sa v USB zariadení nachádza príliš veľa priečinkov (približne 200) a súborov (približne 2000), prístup k nim a prehrávanie pomocou zariadenia Soundbar môže chvíľu trvať.
• Zariadenie Soundbar podporuje iba USB zariadenia so systémom súborov FAT16 (\~2 GB), FAT32 (\~2 TB) alebo NTFS (\~2 TB).

09 PRIPOJENIE MOBILNÉHO ZARIADENIA

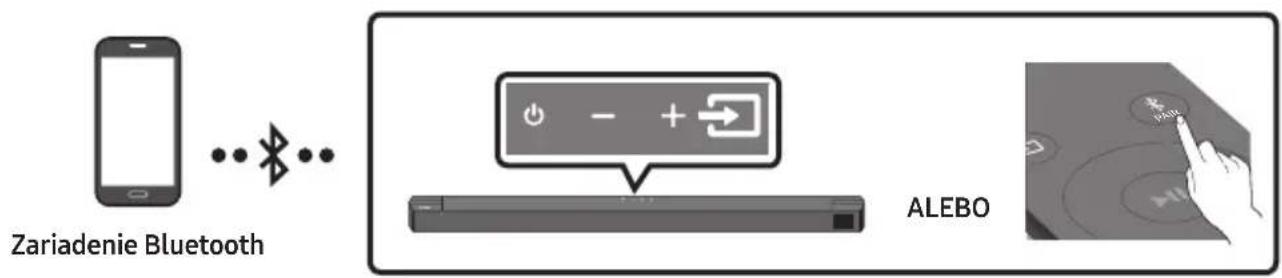

Pripojenie pomocou rozhrania Bluetooth

Ak je mobilné zariadenie pripojené pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

- Súčasne je možné pripojit jeden televízor alebo dve zariadenia Bluetooth.

Zariadenie Bluetooth ALEBO

Prvé pripojenie

(ALEBO) a. Stlačte na hornom paneli tlačidlo (Zdroj) a následne vyberte možnosť „BT“. Hlášenie „BT“ sa po niekol’kých sekundách automaticky zmení na „BT PAIRING“ alebo na „BT READY“, ak už existuje záznam o pripojení. b. Ked' sa zobrazí hlásenie „BT READY“, stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornom paneli zariadenia Soundbar, kým sa zobrazí hlásenie „BT PAIRING“.

1. Vyberte položku „[AV] Samsung Soundbar B6-Series“ zo zoznamu.

- Ked'je zariadenie Soundbar pripojené k zariadeniu Bluetooth, na prednom displeji sa zobrazí text [Názov zariadenia Bluetooth] → „BT“.

1. Prostredníctvom zariadenia Soundbar prehrajte hudobné súbory zo zariadenia pripojeného pomocou rozhrania Bluetooth.

Ak pripojenie zariadenia zlyhá

- Po prvom pripojení zariadenia Soundbar k mobilné zariadenie použite režim „BT READY” na opätovné pripojenie.

V čom spočíva rozdiel medzi možnostami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhl'adávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.
• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojit nové zariadenie. (Stlačte tlačidlo ✝ PAIR na dial'kovom ovládaní alebo stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT“.)

POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa po 20 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stat, že zariadenie Soundbar správne neuskutoční vyhl'adávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:

– ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
- ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth,
- ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

- Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atd'.

- Zariadenie Soundbar podporuje údaje SBC (44,1 kHz, 48 kHz).

• Pripájajte len k zariadeniu s rozhraním Bluetooth, ktoré podporuje funkciu A2DP (AV).
• Produkt Soundbar nemôžete pripájať k zariadeniu s rozhraním Bluetooth, ktoré podporuje len funkciu HF (Hands Free).
• Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV] Samsung Soundbar B6-Series“ v zozname vyhladanych zariadení automaticky prepnete zariadenie Soundbar do režimu „BT“.

- Dostupné len v prípade, ked'je zariadenie Soundbar uvedené v zozname spárovaných zariadení zariadenia Bluetooth (zariadenie Bluetooth a zariadenie Soundbar sa museli v minulosti aspoň raz spárovať).

- Zariadenie Soundbar sa objaví v zozname vyhl'adaných zariadení v zariadení Bluetooth výlučne v prípade, ak sa na zariadení Soundbar zobrazuje hlásenie „BT READY“.

Zapnutie funkcie Bluetooth Power (SOUND MODE)

Ak sa zariadenie Bluetooth, ktoré bolo v minulosti spárované, pokúša o spárovanie so zariadením Soundbar, ked'je zapnutá funkcia Bluetooth Power a zariadenie Soundbar je vypnuté, zariadenie Soundbar sa automaticky zapne.

1. Ked'je zariadenie Soundbar zapnuté, stlačte tlačidlo SOUND MODE na dial'kovom ovládaní a podržte ho viac ako 5 sekúnd.
2. Na displeji zariadenia Soundbar sa zobrazí správa „ON-BLUETOOTH POWER“.

Odpojenie zariadenia Bluetooth od zariadenia Soundbar

Zariadenie s rozhraním Bluetooth môžete odpojit od zariadenia Soundbar. Pokyny si pozrite v návode na obsluhu zariadenia s rozhraním Bluetooth.

• Zariadenie Soundbar sa odpojí.
- Ked'sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“.

Odpojenie zariadenia Soundbar od zariadenia Bluetooth

• Odpojenie trvá určitý čas, pretože zariadenie Bluetooth musí prijať odpoved' zo zariadenia Soundbar. (Čas odpojenia sa môže líšiť v závislosti od zariadenia Bluetooth)
• Ked'sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“.

POZNÁMKY

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost' medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa automaticky vypne po 20 minútach v pohotovostnom stave.

Viac o rozhraní Bluetooth

Bluetooth je technológia, ktoré umožňuje zariadeniam kompatibilným s rozhraním Bluetooth l'ahké vzájomné prepájanie pomocou krátkeho bezdrôtového spojenia.

• Zariadenie s rozhraním Bluetooth môže spôsobovať šum alebo poruchy, v závislosti od použitia, ked:
• Časť tela je v kontakte s prijímacím/vysielacím systémom zariadenia s rozhraním Bluetooth alebo zariadenia Soundbar.
• Je vystavené elektrickým výkyvom z prekážok spôsobeným stenou, rohom alebo predelením miestnosti.
• Je vystavené elektrickému rušeniu zariadeniami s rovnakým frekvenčným pásmom, vrátane medicínskych zariadení, mikrovlných rúr alebo bezdrôtových sietí LAN.

- Čím je vzdialenost medzi zariadením Soundbar a zariadením s rozhraním Bluetooth väčšia, tým je kvalita horšia.

Ak vzdialenost presiahne prevádzkový dosah rozhrania Bluetooth, spojenie sa stratí.

- V miestach so slabou citlivostou príjmu nemusí spojenie rozhraním Bluetooth pracovať správne.

- Pripojenie Bluetooth funguje len v blízkosti prijímača. Spojenie sa automaticky preruší, ak je vzdialenost mimo tento dosah. Dokonca aj v tomto dosahu môžu kvalitu zvuku znížit prekážky, akými sú napríklad steny alebo dvere.

- Toto bezdrôtové zariadenie môže počas svojej prevádzky spôsobovať elektrické rušenie.

Viacnásobné pripojenie rozhrania Bluetooth

Zariadenie Soundbar je možné súčasne pripojit k 2 zariadeniam Bluetooth.

1. Pripojte k zariadeniu Soundbar najviac dve zariadenia Bluetooth. (Pozrite si stranu 29)
2. Spustite prehrávanie hudby z jedného z pripojených zariadení Bluetooth, ked'sú pripojené dve zariadenia.
3. Ak sa hudba prehráva zo zariadenia Bluetooth „B“ počas prehrávania zo zariadenia „A“, prehrávanie hudby sa spustí v zariadení „B“ a prehrávanie v zariadení „A“ sa automaticky zastaví alebo pozastaví.
4. Pri starších verziách ako AVRCP V1.4 sa môže prehrávanie hudby zo zariadenia prepnút's oneskorením.

Viacnásobné spárovanie cez rozhranie Bluetooth

Ako so zariadením Soundbar spárovať viacero zariadení

1. Zapnite zariadenie Soundbar.
2. Len v režime „BT“ stlačte a podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar dlhšie než 5 sekúnd, aby zariadenie Soundbar prešlo do režimu „BT PAIRING“. Potom zapnite Bluetooth na zariadení Bluetooth a v zozname dostupných zariadení vyberte zariadenie Soundbar. Zariadenie Soundbar sa automaticky pripojí k zariadeniu Bluetooth.
3. Rovnakým spôsobom možno k zariadeniu Soundbar pripojiť druhé zariadenie Bluetooth. Ak sa pokúsite pripojiť tretie zariadenie, pripojené zariadenie, z ktorého sa práve neprehráva zvuk, sa od rozhrania Bluetooth odpojí, no nad'alej bude so zariadením Soundbar spárované.
4. Pomocou rovnakého postupu môžete spárovať až 8 zariadení Bluetooth, no súčasne zostanú k zariadeniu Soundbar pripojené iba 2.

POZNÁMKY

- K zariadeniu Soundbar je súčasne možné pripojit iba 1 televízor Samsung TV alebo 2 zariadenia Bluetooth.

- Zariadenie Soundbar sa od zariadení Bluetooth odpojí, keď zaznamená požiadavku o pripojenie z televízora Samsung TV.

Upozornenia k inštalácii

• Inštalujte len na zvislú stenu.
• Neinštalujte na miestach s vysokou teplotou alebo vlhkostou.
• Overte si, či nosnost steny zodpovedá hmotnosti produktu. V opačnom prípade stenu spevnite alebo zvolte iné miesto inštalácie.

- Zakúpte si a použite upevňovacie skrutky alebo kotviace prvky, ktoré sú vhodné pre váš druh steny (sadrokartón, železo, drevo atd'). Ak je to možné, upevnite montážne skrutky do nosníkov v stene.

- Zakúpte si skrutky na montáž do steny, ktoré zodpovedajú druhu a hrúbke steny, na ktorú chcete upevnit zariadenie Soundbar.

- Priemer: M5

– Dížka: Odporúča sa L 35 mm alebo väčšia dížka.

- Káble z jednotky pripojte k externým zariadeniam ešte pred inštaláciou zariadenia Soundbar na stenu.

- Zariadenie pred montážou vypnite a odpojte od zdroja energie. V opačnom prípade hrozí zásah elektrickým prúdom.

Súčasti na montáž na stenu

Inštalačná pomôcka na montáž na stenu

Skrutka držiaka Skrutka

Konzoly nástenného držiaka

1. Na povrch steny sa umiestni Inštalačná pomôcka na montáz na stenu.

2. Inštalačná pomôcka na montáz na stenu musí byť umiestnená vodorovne.

3. Ak sa TV namontuje na stenu, nainštalujte zariadenie Soundbar aspoň 5 cm pod TV.

TV 5 cm alebo viac

1. Zarovnajte Stredovú líniu Inštalačná pomôcka na montáž na stenu so stredom televízora (ak upevňujete zariadenie Soundbar pod televízor) a lepiacou páskou pripevnite k stene Inštalačná pomôcka na montáž na stenu.

- Ak zariadenie neinštalujete pod TV, umiestnite Stredovú líniu do stredu inštalačnej plochy.

A B C: 0.5 mm A TYPG 140 mm B TYPG 280 mm Stredové líniu

1. Na oboch koncoch šablóny označte otvory na montážne skrutky pomocou špičky pera alebo zastrúhanej ceruzky, ktorú zatlačíte cez stred nákresu s označením A-TYPE. Inštalačná pomôcka na montáz na stenu potom odstráňte.

1. Pomocou vrtáka vhodnej veľkosti vyvřtajte otvor do steny v mieste jednotlivých značiek.

- Ak značky nezodpovedajú polohám výstupkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy. Ak používate kotvy, uistite sa, že vyvítané otvory sú dostatočne velké pre dané kotvy.

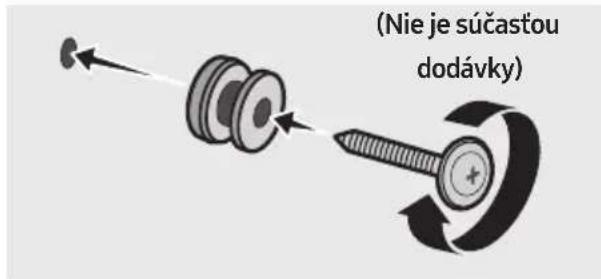

1. Zatlačte skrutku (nie je súčastou dodávky) cez Skrutka držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

(Nie je súčastou dodávky)

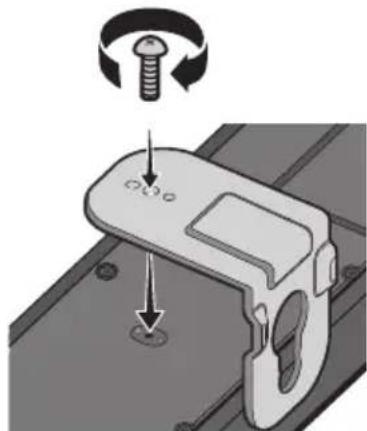

1. Namontujte 2 Držiaky konzoly na stenu so správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 Skrutiek.

- Pri montáži sa uistite, že sa za zadnou stranou zariadenia Soundbar nachádza diel na zavesenie Konzol nástenného držiaka.

Zadná strana zariadenia Soundbar

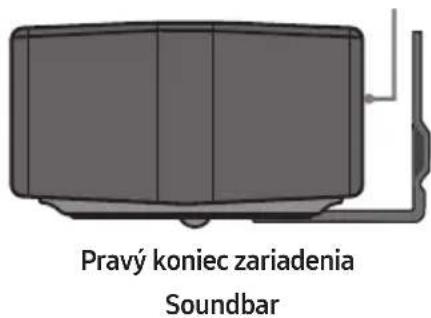

Pravý koniec zariadenia Soundbar

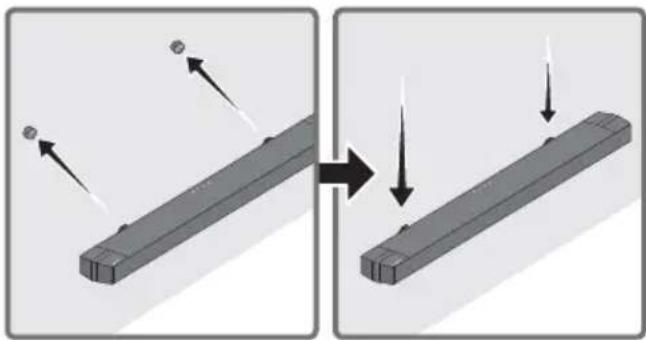

1. Zariadenie Soundbar s pripevnenými

Konzolami nástenného držiaka nainštalujte tak, že Konzoly nástenného držiaka zavesíte na Skrutky držiaka na stene.

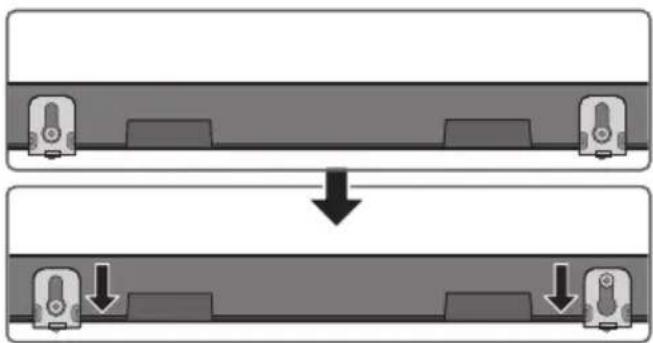

1. Posuňte zariadenie Soundbar nadol podľa znázornenia nižšie tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

- Vložte Skrutky držiaka do širokej (spodnej) časti Držiakov konzoly na stenu a potom posuňte Držiaky konzoly na stenu tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

Spoločnosť Samsung môže v budúcnosti ponúknut aktualizácie systémového firmvéru zariadenia Soundbar.

Port USB USB (5V 0.5A)

V prípade ponuky aktualizácie môžete aktualizovať firmvér pripojením zariadenia USB, v ktorom je uložená aktualizácia firmvéru, k portu USB na zariadení Soundbar. Ďalšie informácie o spôsobe prevzatia aktualizačných súborov nájdete na webovej lokalite spoločnosti Samsung (www.samsung.com→Support).

Potom vyberte typ produktu alebo zadajte číslo modelu zariadenia Soundbar, vyberte možnost Softvér a aplikácie a potom položku Súbory na stiahnutie. Názvy možností sa môžu líšit.

Ako skontrolovať verziu firmvéru

1. Vypnite zariadenie Soundbar.
2. Stlačte a podržte tlačidlo 🎨 (Ovládanie zvuku) na dialkovom ovládaní približne 5 sekúnd.

3. Každá verzia sa na displeji zariadenia Soundbar zobrazí v nasledujúcom poradí. (Verzia softvéru → HDMI → Tx → Rx )

4. Tx : Bezdrôtový modul Tx v zariadení Soundbar.

5. Rx : Bezdrôtový modul Rx v basovom reproduktore.

– Zadné R2--- nie je pripojené
– Pripojené zadné R2xxx

Postup pri aktualizácii

Dôležité: Funkcia aktualizácie vymaže všetky používatelské nastavenia. Odporúčame vám zapísať si nastavenia, aby ste ich po aktualizácii mohli jednoducho obnovit. Upozorňujeme, že aktualizácia firmvéru obnoví aj pripojenie subwoofera.

Dôležité: Na jednotke USB sa nesmú nachádzať žiadne hudobné súbory. Spôsobilo by to zlyhanie aktualizácie firmvéru.

1. Prejdite na stránku (samsung.com) → vyberte položku Zadať číslo modelu. a zadajte model zariadenia Soundbar. Vyberte položku Manuály a softvér na stiahnutie a stiahnite si súbor s najnovším softvérom.

2. Uložte prevzatý softvér na pamätové zariadenie USB a výberom položky „Extrahovať sem“ rozbalťe priečinok.

3. Vypnite zariadenie Soundbar a pripojte k portu USB pamätovú jednotku USB obsahujúcu aktualizáciu softvéru.

4. Zapnite Soundbar a zmeňte zdroj na režim „USB“. Do 3 minút sa zobrazí nápis „UPDATE“ a spustí sa aktualizácia. Po dokončení aktualizácie sa Soundbar automaticky vypne a potom opät zapne.

5. Stlačte tlačidlo — + (Hlasitost) na hornom paneli na 5 sekúnd. Na displeji sa zobrazí nápis „INIT“ a Soundbar sa vypne. Aktualizácia je dokončená.

- Produkt má funkciu DUAL BOOT. Ak aktualizácia firmvéru zlyhá, firmvér môžete aktualizovať znova.

1. Obnovte nastavenia zariadenia Soundbar.

1. Vypnite zariadenie Soundbar, odpojte a znovu pripojte pamätové zariadenie USB, ktoré obsahuje aktualizačné súbory, k portu USB zariadenia Soundbar.

2. Odpojte napájací kábel zariadenia Soundbar, znova ho pripojte a potom zapnite zariadenie Soundbar.

POZNÁMKY

• Aktualizácia firmvéru nemusí prebiehať správne, ak sú v pamätovom zariadení USB uložené zvukové súbory, ktoré podporuje zariadenie Soundbar.
• Počas priebehu aktualizácie neodpájajte, napájanie ani nevyberajte zariadenie USB. Po dokončení aktualizácie firmvéru sa hlavná jednotka automaticky vypne.
• Po dokončení aktualizácie sa inicializuje nastavenie používatelom v zariadení Soundbar, aby ste mohli obnovit nastavenia. Odporúčame, aby ste si nastavenia poznačili, aby ste ich mohli po aktualizácii jednoducho obnovit.

Aktualizáciou firmvéru sa obnoví aj pripojenie subwoofera.

Ak sa po aktualizácii automaticky znovu nenadviaže pripojenie k subwooferu, pozrite si stranu 16.

Ak aktualizácia softvéru zlyhá, skontrolujte, či pamätové zariadenie USB nevykazuje poruchu.

• Používatelia systému Mac OS by mali v zariadení USB používať formát MS-DOS (FAT).
• V závislosti od výrobcu pamätového zariadenia USB nemusí byt dostupná aktualizácia prostredníctvom zariadenia USB.

12 RIEŠENIE PROBLÉMOV

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti.

→Skontrolujte, či je napájací kábel zariadenia Soundbar správne zapojený do elektrickej zásuvky.

Soundbar funguje chybne.

→Vytiahnite napájací kábel a zapojte ho znova.
→Vypnite a zapnite napájanie externého zariadenia a skúste to znova.
→Ak nie je k dispozícii žiaden signál, po istom čase sa zariadenie Soundbar vypne. Zapnite zariadenie Soundbar. (pozri stranu 7.)

Soundbar neprehráva žiaden zvuk.

→Zvuk zo zariadenia Soundbar je príliš tichý alebo stlmený. Upravte hlasitost.
→Ak je pripojené externé zariadenie (set-top box, zariadenie Bluetooth, mobilné zariadenie atd'), upravte jeho hlasitost.
→V ponuke zvukového výstupu televízora vyberte položku Soundbar. (Televízory
Samsung: Domov (n) → Menu → Nastavenia (♂) → Všetky nastavenia ( )
→ Zvuk → Výstup zvuku → Vyberte položku Soundbar)
→Káblové pripojenie k zariadeniu Soundbar nesmie byť uvolnené. Odpojte kábel a znova ho pripojte.
→Napájací kábel úplne vytiahnite, znova ho zapojte a zapnite napájanie.
→ Výrobok spustite a skúste to znova. (pozri stranu 36.)

Subwoofer neprehráva žiaden zvuk.

→Skontrolujte, či indikátor LED na zadnej strane basového reproduktora svieti modrým svetlom. Ak indikátor bliká namodro alebo svieti načerveno, znova prepojte zariadenie Soundbar a basový reproduktor. (pozri stranu 17.)
→Problém môže nastat, ak je medzi zariadením Soundbar a basovým reproduktorom nejaká prekážka. Premiestnite zariadenia d'alej od prípadných prekážok.
→ Aj iné zariadenia vysielajúce vysokofrekvenčné signály v blízkosti môžu rušit spojenie. Reproduktor by mal byt umiestnený d'alej od takýchto zariadení.
→Vytiahnite a znovu pripojte napájaciu zástrčku.

Hlasitost basového reproduktora je príliš nízka.

→Pôvodná hlasitost' prehrávaného obsahu môže byt nízka. Skúste upravit úroveň hlasitosti basového reproduktora. (pozri stranu 12.)
→Presuňte basový reproduktor bližšie k sebe.

Ak nie je televízor pripojený prostredníctvom rozhrania HDMI TO TV (ARC).

→Skontrolujte, či je kábel HDMI správne pripojený do portu ARC. (pozri stranu 22.)
→Pripojenie zrejme nemožno nadviazať, pretože je pripojené externé zariadenie (set-top box, herná konzola atd'). Zariadenie Soundbar pripojte priamo.
→Na televízore zrejme nie je aktivované rozhranie HDMI-CEC. V ponuke televízora zapnite rozhranie CEC. (Televízory Samsung: Domov ( →Menu → Nastavenia ( )
Všetky nastavenia ( ⚙️→ Pripojenie → Správca externých zariadení → Anynet+ (HDMI-CEC) ZAPNUTÁ)

Pri pripájaní k televízoru v režime HDMI TO TV (ARC) nepočuť žiadny zvuk.

→Zariadenie nedokáže prehrat' vstupný signál.
Zmeňte zvukový výstup televízora na PCM alebo Dolby Digital. (V prípade televízora
Samsung TV: Domov (☐) → Menu →
Nastavenia ( ⚙→ Všetky nastavenia ( )
→ Zvuk → Odborné nastavenia → Formát digitálneho výstupu zvuku)

Soundbar sa nepripojí cez Bluetooth.

→Pri pripájaní nového zariadenia nadviažte pripojenie v režime „BT PAIRING“. (Na dialkovom ovládaní stlačte tlačidlo ✝ PAIR alebo na zariadení stlačte a podržte tlačidlo

→Na zariadení Bluetooth, ktoré chcete pripojit, odstráňte zoznam reproduktorov Bluetooth a opät ho pripojte. (Televízory

Samsung: Domov (→ Menu →

Nastavenia ( ⚙→ Všetky nastavenia ( )

→ Zvuk → Výstup zvuku → Zoznam reproduktorov Bluetooth)

→Automatické pripájanie k televízoru môže byt vypnuté. Ked'je zariadenie Soundbar v režime „BT READY“, stlačte a podržte tlačidlo Vl'avo na dialkovom ovládaní zariadenia Soundbar na 5 sekúnd a vyberte možnosť ON-TV

CONNECT. Ak sa zobrazí hlásenie OFF-TV CONNECT, znovu stlačte a podržte tlačidlo Vl'avo po dobu 5 sekúnd a vol'bu prepnite.

→ Výrobok spustite a skúste to znova. (pozri stranu 36.)

Zvuk sa prehráva prerušovane pri pripojení cez Bluetooth.

→Ak sa zariadenie, ktoré je pripojené cez Bluetooth, nachádza príliš d'aleko od panela Soundbar, zvuk sa môže prehrávať prerušovane. Zariadenie presuňte bližšie k zariadeniu Soundbar.

→Ak je časť vášho tela v kontakte s vysielačom signálu Bluetooth, alebo ak je produkt umiestnený na kovovom nábytku, zvuk sa môže prehrávať prerušovane. Skontrolujte umiestnenie produktu a podmienky, v których sa používa.

Viacnásobné pripojenie cez Bluetooth nefunguje.

→Ked'je TV pripojený k panelu Soundbar, viacnásobné pripojenie cez Bluetooth nemusí fungovať. Odpojte zariadenie Soundbar od TV a skúste to znova.

→Skontrolujte, či je nastavenie viacnásobného pripojenia cez Bluetooth zapnuté. (Pozrite si časť „Soundbar sa nepripojí cez Bluetooth.“.)

→Odpojte aktuálne prehrávané zariadenie, spárujte so zariadením, ktoré chcete pripojit a znova pripojte predchádzajúce zariadenie.

→Ak nepočut žiaden zvuk ani v prípade, že všetky pripojenia sú správne, pozrite si časť „Zvuk sa prehráva prerušovane pri pripojení cez Bluetooth.“.

Soundbar sa nezapne automaticky spolu s TV.

→Ak vypnete zariadenie Soundbar počas sledovania televízie, synchronizácia vypínača s televízorom sa zakáže. Najprv vypnite televízor.

13 LICENCIE

Dolby

AUDIO

Ak chcete zaslať otázky či požiadavky na otázky o otvorených zdrojoch, obrátte sa na divíziu Samsung Open Source (http://opensource.samsung.com).

15 DÔLEŽITÁ POZNÁMKA OHL'ADOM SERVISU

• Snímky a obrázky v tejto používatel'skej príručke vám poskytujeme len ako referenciu, pričom sa môžu sa odlišovať od skutočného vzhľadu produktu.
• Môže vám byť účtovaný správny poplatok, ak (a) je na základe vašej požiadavky privolaný technik a vo výrobku nie je závada (t.j. ked' ste si neprečítali túto používatel'skú príručku).
  (b) prinesiete zariadenie do opravárenského strediska a produkt nevykazuje žiadnu chybu (t.j. v prípadoch, kde ste si neprečítali túto používatel'skú príručku).
• Výšku daného správneho poplatku vám oznámime skôr, ako sa vykoná akákolvek obhliadka v práci alebo domácnosti.

16 ŠPECIFIKÁCIE A PRÍRUČKA

Technické údaje

Názov modelu HW-6550
USB 5V/0,5A
Hmotnost 3,1 kg
Rozmery (Š x V x H) 1030,0 x 59,4 x 105,0 mm
Rozsah prevádzkovej teploty +5°C až +35°C
Rozsah prevádzkovej vlhkosti 10 % ~ 75 %
ZOSILŇOVAČMenovité výstupné napätie	180W (30Wx6)
Podporované formáty prehrávania	LPCM 2ch, Dolby AudioTM (podpora Dolby® Digital), DTS, DTS Virtual:X
VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIAMaximálny výkon vysielača BTMaximálny výkon vysielača SRD	100 mW pri 2,4 GHz – 2,4835 GHz25 mW pri 5,725 GHz – 5,825 GHz
Názov subwooferu PS-WB65D
Hmotnost 5,1 kg
Rozmery (Š x V x H) 184,0 x 346,0 x 295,0 mm
ZOSILŇOVAČMenovité výstupné napätie	250W
VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIAMaximálny výkon vysielača SRD	25 mW pri 5,725 GHz – 5,825 GHz
Celková spotreba energie v pohotovostnom režime (W)	2,0W
BluetoothSpôsob deaktivácie portov	Stlačte tlačidlo SOUND MODEa podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).

POZNÁMKY

• Samsung Electronics Co., Ltd si vyhradzuje všetky práva na zmenu špecifikácií bez predchádzajúceho upozornenia.
• Hmotnosť a rozmery sú približné.

Spoločnosť Samsung týmto vyhlasuje, že toto rádiové zariadenie je v súlade s požiadavkami smernice 2014/53/EÚ a príslušnými zákonnými požiadavkami Spojeného kráľovstva.

Celý text vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na podstránku Podpora a zadajte názov modelu.

Toto zariadenie je možné používať vo všetkých krajinách EÚ a v Spojenom kráľovstve.

(Platí v krajinách so zavedeným separovaným zberom)

Toto označenie na batérii, príručke alebo balení hovorí, že batérie v tomto výrobku by sa po skončení ich životnosti nemali likvidovať spolu s ostatným domovým odpadom. V prípade takéhoto označenia chemické symboly Hg, Cd alebo Pb znamenajú, že batéria obsahuje ortuť, kadmium alebo olovo v množstve presahujúcom referenčné hodnoty smernice 2006/66/ES.

Pri nevhodnej likvidácii batérií môžu tieto látky poškodiť zdravie alebo životné prostredie.

Za účelom ochrany prírodných zdrojov a podpory opätovného použitia materiálu batérie likvidujte oddelene od iných typov odpadou a recyklujte ich prostredníctvom miestneho systému bezplatného zberu batérií.

(Platí v krajinách so zavedeným separovaným zberom)

Toto označenie na výrobku, príslušenstve alebo v sprievodnej brožúre hovorí, že po skončení životnosti by produkt ani jeho elektronické príslušenstvo (napr. nabíjačka, náhlavná súprava, USB kábel) nemali byt likvidované s ostatným domovým odpadom. Prípadnému poškodeniu životného prostredia alebo l'udského zdravia môžete predíst tým, že budete tieto výrobky oddel'ovať od ostatného odpadu a vrátite ich na recykláciu.

Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložit s týmito výrobkami, mali kontaktovať bud' predajcu, ktorý im ich predal, alebo príslušný úrad v mieste ich bydliska. Priemyselní používatelia by mali kontaktovať svojho dodávatela a preverit si podmienky kúpnej zmluvy. Tento výrobok a ani jeho elektronické príslušenstvo by nemali byt likvidované spolu s ostatným priemyselným odpadom.

Informácie o záväzkoch spoločnosti Samsung v oblasti ochrany životného prostredia a o regulačných povinnostiach pre špecifické produkty (napr. nariadenia REACH, WEEE, nariadenia pre batérie) nájdete na adrese: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NARIADENIE KOMISIE (EÚ) 2019/1782

Požiadavky na ekodizajn externých zdrojov napájania :

www.samsung.com/global/ecodesign_component

BIZTONSÁGI ÓVINTÉZKEDÉSEK

BIZTONSÁGI ELŐÍRÁSOK

AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK BURKOLATÁT.
