INSTRUKCJA OBSŁUGI HWB650 SAMSUNG

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu firmy Samsung.

	PRZESTROGARYZYKO PORAŻENIAPRADEM ELEKTRYCZNYM.NIE OTWIERAĆ
	Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.
	Ten symbol oznacza, że do urządzenia dotączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.
	Produkt klasy II: Ten symbol oznacza, że nie jest konieczne potączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu niema na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie.
	Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.
	Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.
	Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem.

OSTRZEŻENIE

- Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

PRZESTROGA

• ABY UNIKNAĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.
• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.
• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

ŚRODKI OSTROŻNOŚCI

1. Upewnij się, że domowa sieć zasilająca prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identyfikacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.
2. Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.
3. Jednostki nie należy wystawiać bezpośrednio na promienie stłońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać.

PRZESTROGA : W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

SPIS TREŚCI

01 Sprawdzanie Komponentów 6

02 Opis Produktu 7

Panel przedni / panel górny listwy Soundbar 7

Panel dolny listwy Soundbar 8

03 Korzystanie z Pilota 9

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA) 9

Obstuga pilota zdalnego sterowania ____ 9

Używanie ukrytych przycisków (z więcej niż jedną funkcją) 13

Dane wyjściowe dla różnych trybów efektów dźwiękowych ____ 13

Regulacja głośności listwy Soundbar za pomocą pilota telewizora ____ 14

04 Podłączanie Listwy Soundbar 15

Podłączanie zasilania elektrycznego 15

Podłączanie listwy Soundbar do głośnika niskotonowego ____ 16

Podłączanie urządzenia SWA-9100S (do nabycia osobno) do listwy

Soundbar 19

05 Korzystanie z przewodowego połączenia z Telewizorem 21

Metoda 1. Podłączanie do telewizora za pomocą przewodu optycznego ____ 21

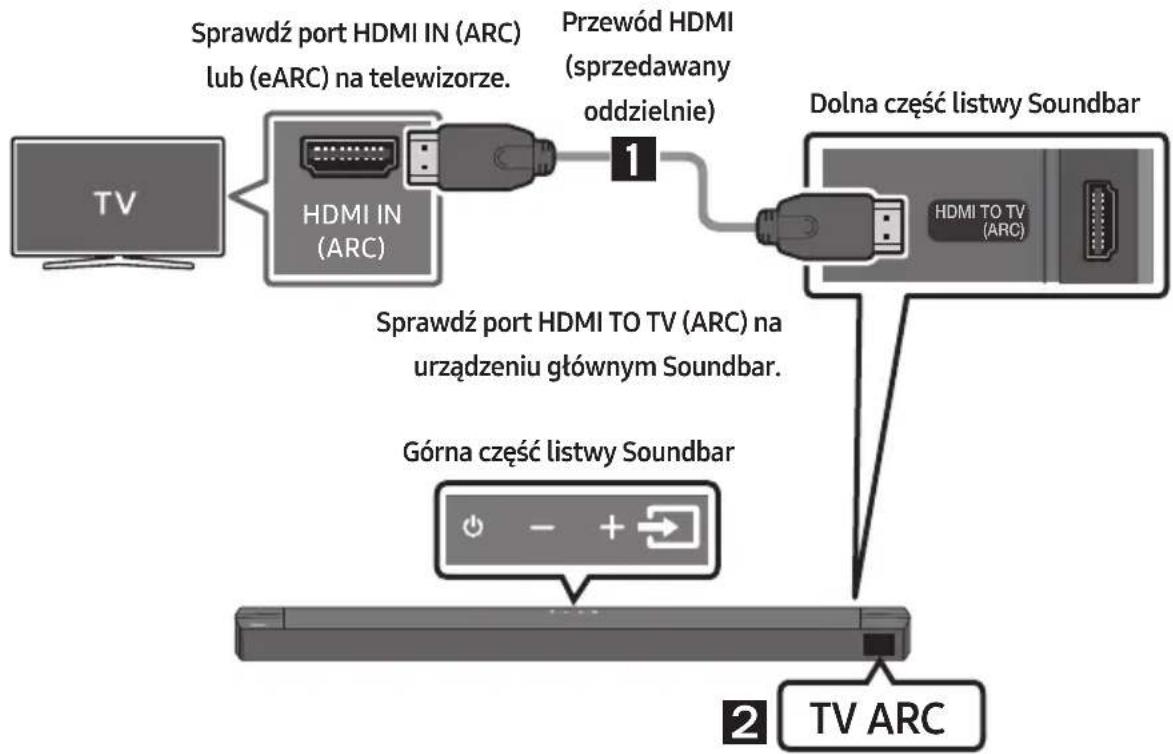

Metoda 2. Podłączanie do telewizora za pomocą cyfrowego

przewodu HDMI 22

06 Korzystanie z bezprzewodowego połączenia z Telewizorem 24

Połączenie przez Bluetooth 24

07 Podłączanie do Urządzenia Zewnętrznego 26

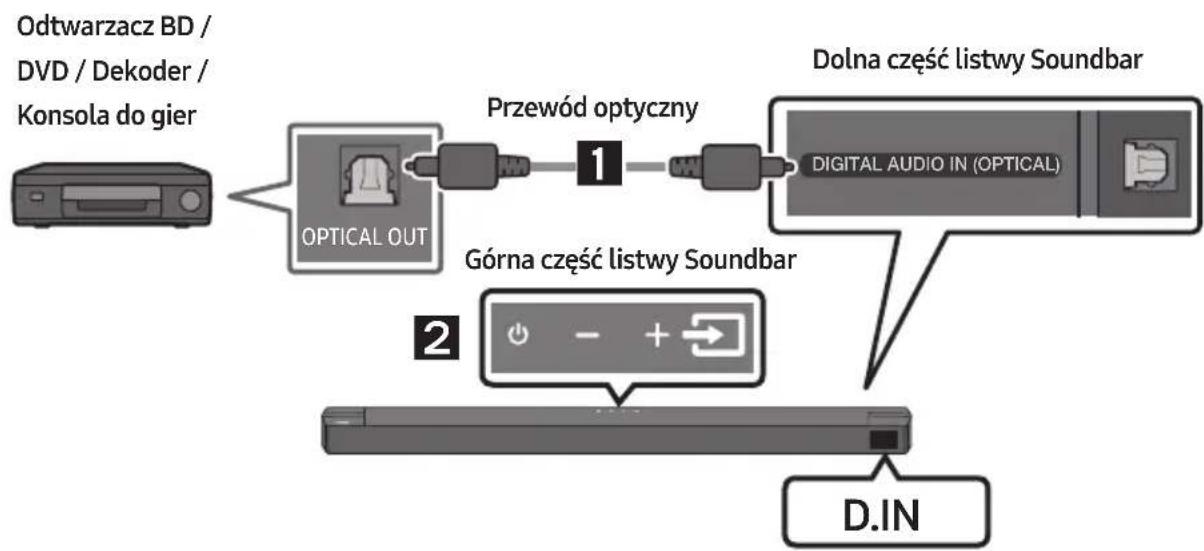

Metoda 1. Podłączanie do telewizora za pomocą przewodu optycznego ____ 26

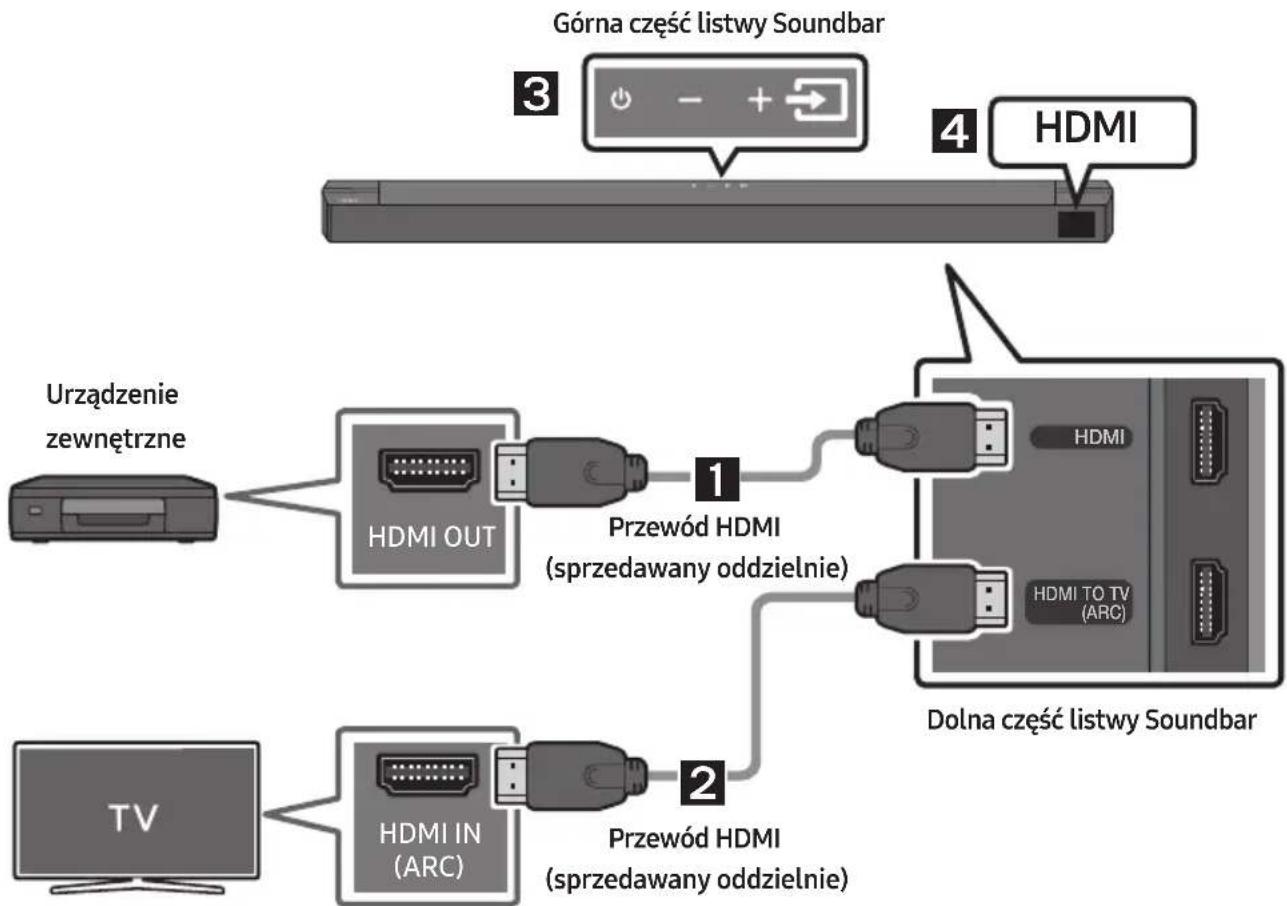

Metoda 2. Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI ____ 27

08 Podłączanie Urządzenia Pamięci USB 28

09 Podłączanie do Urządzenia Przenośnego 29

Połączenie przez Bluetooth ____ 29

10 Montowanie Wspornika Ściennego 33

Środki ostrożności przy instalacji ____ 33

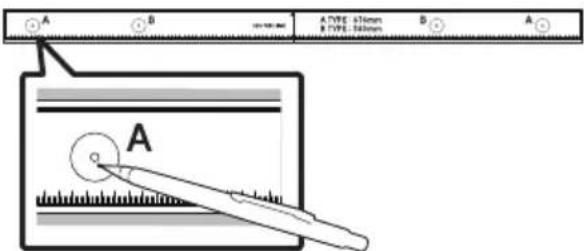

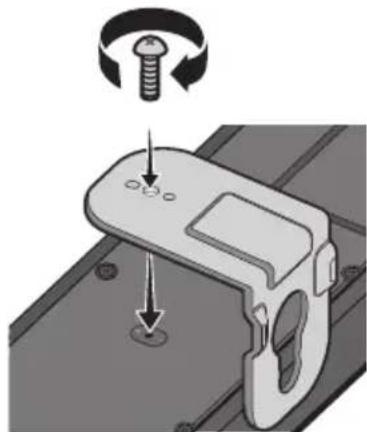

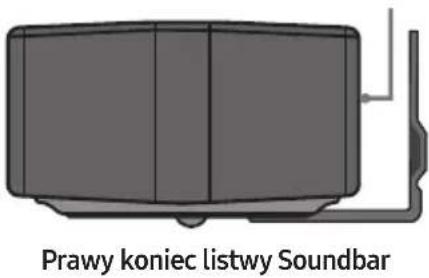

Komponenty montażowe ____ 33

11 Aktualizacja Oprogramowania 35

Sprawdzanie wersji oprogramowania wbudowanego 35

Procedura aktualizacji 36

Jeśli na ekranie nie pojawia się komunikat UPDATE ____ 36

12 Rozwiązywanie problemów 37

13 Licencji 39

14 Informacja o Licencji Open Source 40

15 Ważne Informacje Dotyczące Obsługi Serwisowej 40

16 Dane Techniczne i Uwagi 41

Dane techniczne ____ 41

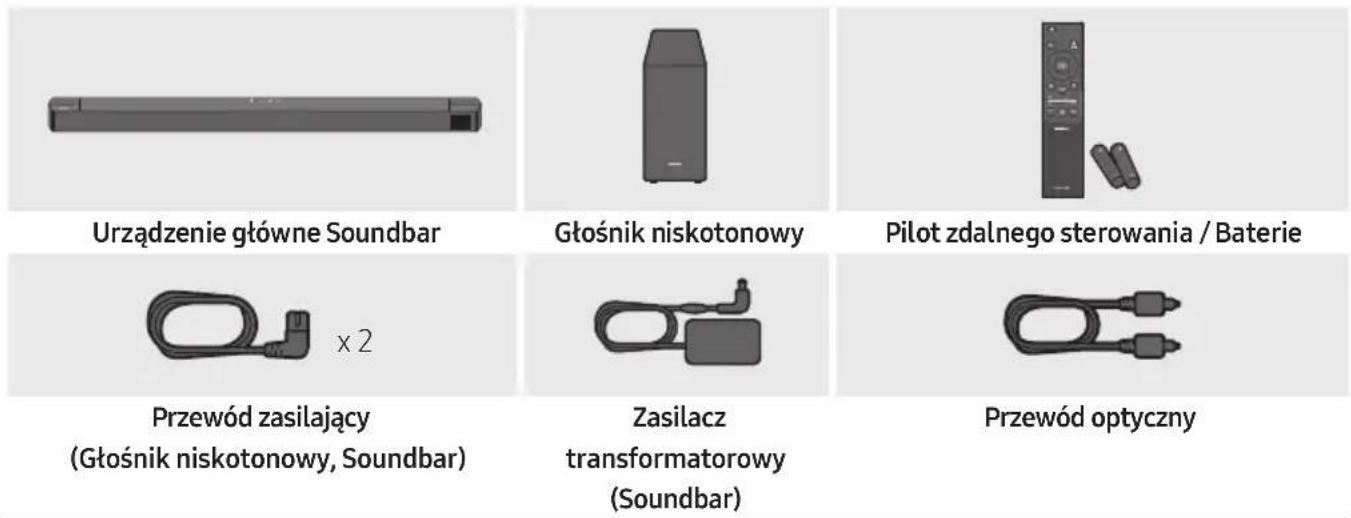

01 SPRAWDZANIE KOMPONENTÓW

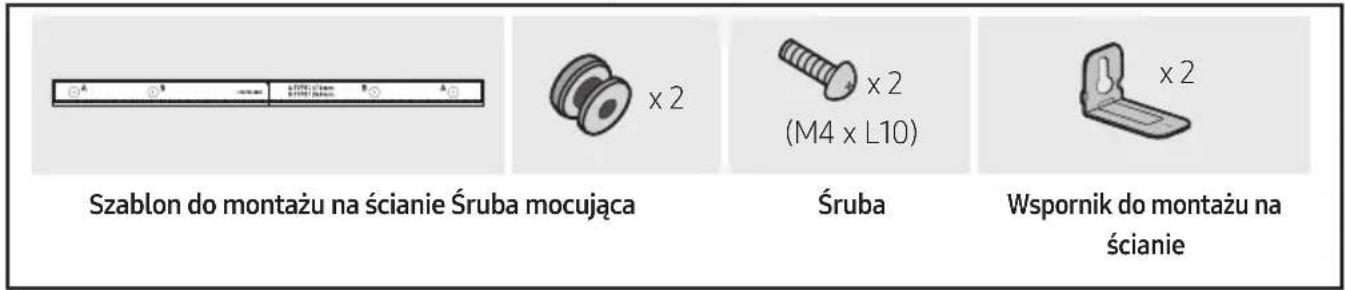

Urządzenie główne Soundbar Głośnik niskotonowy Pilot zdalnego sterowania / Baterie Przewód zasilający (Głośnik niskotonowy, Soundbar) Zasilacz transformatorowy (Soundbar) Przewód optyczny

Szablon do montażu na ścianie Śruba mocująca x 2 x 2 (M4 x L10) Śruba Wspornik do montażu na ścianie

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta : Dolna część urządzenia głównego Soundbar)
• W celu zakupu dodatkowych komponentów lub przewodów należy skontaktować się z Centrum Serwisowym firmy Samsung lub Działem Obsługi Klienta firmy Samsung.
• Zależnie od regionu wtyczka sieciowa może mieć różny wygląd lub może być dostarczona już zamocowana do zasilacza prądu przemiennego lub stałego.
• Wygląd akcesoriów może się nieznacznie różnic od powyższych ilustracji.
• Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.

02 OPIS PRODUKTU

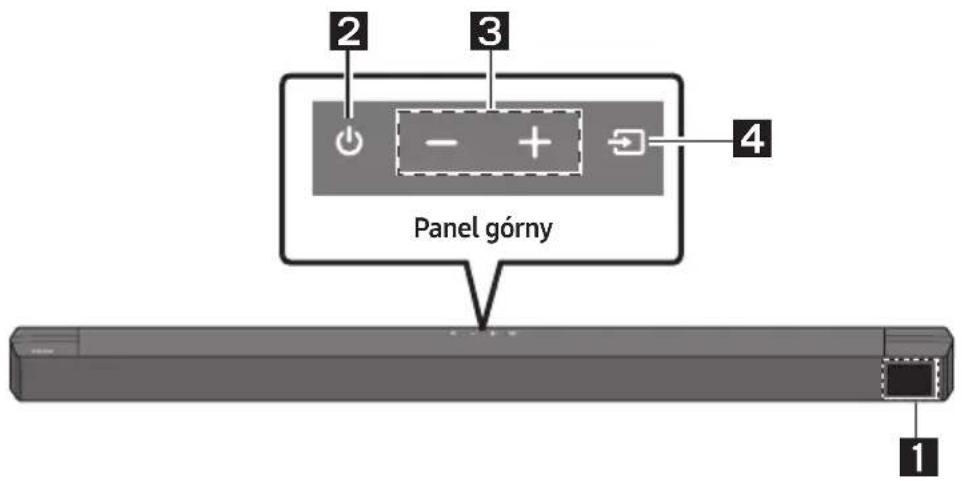

Panel przedni / panel górny listwy Soundbar

2 3 4 Panel górny 1

1	WyświetlaczWyświetla stan produktu oraz bieżący tryb.
2	Przycisk (basilanie)Włączanie i wyłączanie zasilania.Funkcja Auto Power DownUrządzenie wyłącza się automatycznie w następujących sytuacjach.Tryb D.IN / HDMI / BT / USB: Jeżeli przez 20 minut nie zostanie odebrany żaden sygnał audio.
3	Przycisk (Głośność)Regulacja głośności.Poziom głośności jest wyświetlany na przednim wyświetlaczu listwy Soundbar podczas regulacji głośności.
4	Przycisk (Zródło)Wybór trybu źródła wejścia.
	Tryb wejścia Wyświetlacz
	Cyfrowe wejście optyczne D.IN
	Wejście ARC (HDMI OUT)	D.IN → TV ARC (Automatyczna konwersja)
	Wejście HDMI HDMI
	Tryb BLUETOOTH BT
	Tryb USB	USB
	Aby uruchomić tryb „BT PAIRING”, zmień źródło na tryb „BT”, a następnie naciśnij i przytrzymaj przycisk (Zródło) przez ponad 5 sekund.

• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund.
• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.
• Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizora.

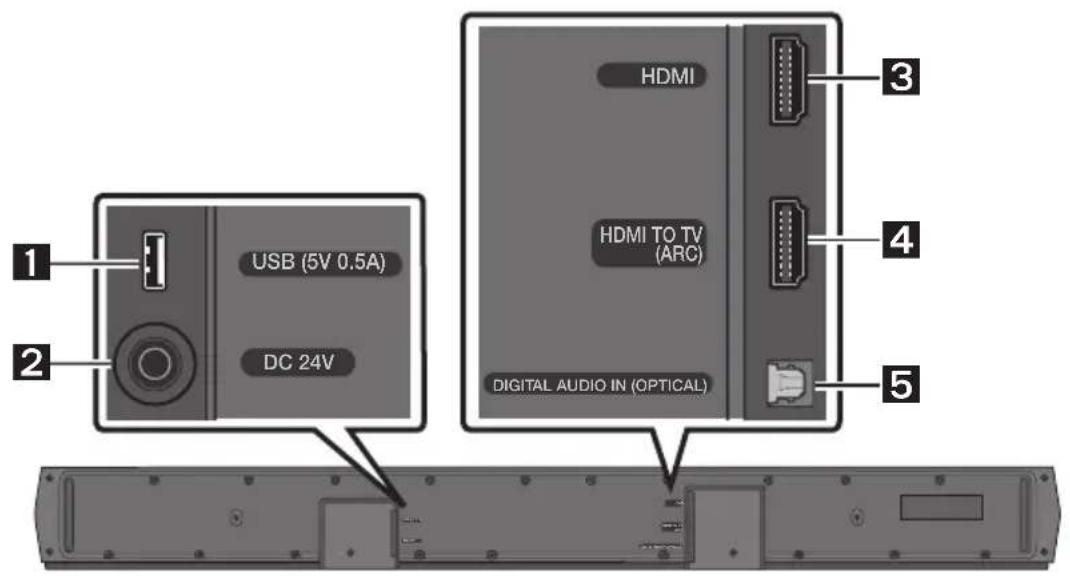

Panel dolny listwy Soundbar

USB (5V 0.5A) DC 24V HDMI HDMI TO TV (ARC) DIGITAL AUDIO IN (OPTICAL) 1 2 3 4 5

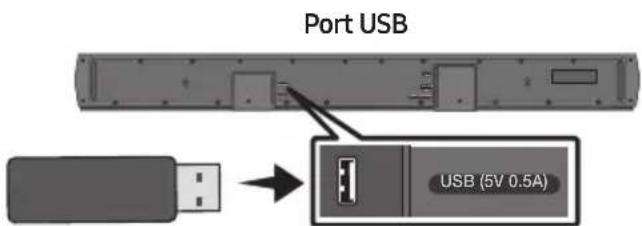

1	USB (5V 0.5A)Można tutaj podłączać urządzenia USB, aby odtwarzać zapisane na nich pliki muzyczne za pomocą listwy Soundbar.
2	DC 24V (Wejście na zasilacz)Służy do podłączenia zasilacza transformatorowego.
3	HDMISłuży do jednoczesnego odbierania sygnałów audio i wideo za pomocą przewodu HDMI.Podłącz do wejścia HDMI urządzenia zewnętrznego.
4	HDMI TO TV (ARC)Służy do podłączenia do gniazda HDMI (ARC) w telewizorze.
5	DIGITAL AUDIO IN (OPTICAL)Służy do podłączenia urządzenia zewnętrznego do cyfrowego wejścia audio (optycznego).

• Podczas odłączania przewodu zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij za przewód.
• Nie podłączaj tego urządzenia lub innych podzespotów do gniazda prądu zmiennego, dopóki nie zostaną nawiązane połączenia pomiędzy wszystkimi podzespołami.

03 KORZYSTANIE Z PILOTA

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA)

Zsunąć tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AAA (1,5 V), prawidłowo orientując ich bieguny. Wsunąć z powrotem tylną pokrywę.

Obstuga pilota zdalnego sterowania

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Zasilanie	Włącza i wyłącza system Soundbar.
2	Źródło	Naciśnij, aby wybrać źródło podłączone do systemu Soundbar.
3	Wycisz	Naciśnij przycisk Wycisz), aby włączyć wyciszenie. Naciśnij go ponownie, aby wyłączyć wyciszenie.
4	Głośność	Naciśnij przycisk w górę lub w dół, aby wyregulować głośność.WyciszNaciśnij przycisk Głośność, aby wyciszyć dźwięk. Naciśnij go ponownie, aby przywrócić dźwięk.

5	CH LEVEL	Naciskając przycisk, można wyregulować głośność każdego z głośników.Naciśnij przycisk, aby ustawić opcjęCENTER LEVELi wyregulować poziom głośności między -6 a +6 za pomocą przyciskówGóra/Dół.UstawienieREAR LEVELjest obstugiwane, jeśli tylne głośniki (sprzedawane oddzielnie) są podłączone. Poziom głośnościREAR LEVELmożna wyregulować między -6 a +6 za pomocą przyciskówGóra/Dół.
6	Kontrola dźwięku	Naciskając przycisk, możesz ustawić funkcję audio. Żądane ustawienia można dostosować przy użyciu przyciskówGóra/Dół.AUDIO SYNC→ NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF– AUDIO SYNCJeśli obraz w telewizorze nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, nacisnąć przycisk(Kontrola dźwięku) i wybrać opcjęAUDIOSYNC, a następnie ustawić opóźnienie dźwięku w zakresie 0 do 300 milisekund za pomocą przyciskówGóra/Dół.(Funkcja niedostępna w trybie „USB” lub „BT”).– NIGHT MODE ON/OFTen tryb jest zoptymalizowany pod kątem oglądania w nocy. Ustawienia są dostosowane tak, aby głośność była niska, ale dialogi pozostawały wyraźne.– VOICE ENHANCE ON/OFTen tryb ułatwia zrozumienie dialogów w filmach i w telewizji.Opcje dźwiękuNIGHT MODE i VOICE ENHANCEmożna przełączać między ustawieniamiON/OFFza pomocą przyciskówGóra/Dół.Nacisnąć i przytrzymać przycisk(Kontrola dźwięku) przez około 5 sekund, aby ustawić dźwięk dla każdego pasma częstotliwości. Opcje do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz i 10 kHzLewo/Prawoprzycisk, a dla każdej z nich można wybrać ustawienie od -6 do +6Góra/Dółprzycisk.(Należy upewnić się, że tryb dźwięku jest ustawiony na „STANDARD“.)
7	BluetoothPAIR	Ustaw Soundbar w trybie parowania Bluetooth.Naciśnij przyciskPAIRi poczekaj na wyświetlenie ekranu „BT PAIRING”, aby nawiązać połączenie z nowym urządzeniem Bluetooth.
8	Odtwarzanie /Pauza	Odtwarzanie muzyki można również rozpocząć lub zatrzymać poprzez naciśnięcie przycisku.
9	Góra/Dół/Lewo/Prawo	Naciśnij wskazane obszary, aby wybrać opcje Góra/Dół/Lewo/Prawo.Naciśnij obszary Góra/Dół/Lewo/Prawo na przycisku, aby wybrać lub ustawić funkcje.PowtarzanieAby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.Zmiana utworuNaciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.ID SETNaciśnij i przytrzymaj przycisk Góra przez 5 sekund, aby zakończyć ustawianie identyfikatora za pomocą przycisku ID SET (podczas podłączania bezprzewodowego subwoofera lub bezprzewodowych głośników tylnych).
10	Informacje	Po naciśnięciu wyświetlone zostaną informacje dla poszczególnych trybów. (Więcej informacji na stronie 7).
11	SOUND MODE	Naciskając przycisk, można wybrać żądany tryb dźwięku.SURROUND SOUND → BASS BOOST → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDZapewnia szersze pole akustyczne niż ustawienia standardowe.– BASS BOOSTTryb pola dźwiękowego uwydatnia niskie tony.– GAMEZapewnia stereoskopowy dźwięk, który zapewnia lepsze wrażenia podczas gry.– ADAPTIVEAnalizuje zawartość w czasie rzeczywistym i automatycznie zapewnia optymalne pole akustyczne w oparciu o cechy sygnału.– DTS VIRTUAL:XPotęgujący wrażenia dźwięk 3D z każdej zawartości.– STANDARDOryginalny dźwięk.• DRC (Dynamic Range Control)Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć funkcję DRC (dynamiczne sterowanie brzmieniem), naciśnij i przytrzymaj przyciskSOUND MODEprzez ponad 5 sekund, gdy głośnik Soundbar jest wyłączony. Gdy włączona jest funkcja DRC, redukowane są głośne dźwięki (dźwięk może być zniekształcony).• Bluetooth PowerThis feature automatically turns the Soundbar on when it receives a connection request from a previously connected TV or Bluetooth device. The setting is On by default.– Press and hold theSOUND MODEbutton for more than 5 seconds to turn off the Bluetooth Power function.
12	WOOFERPOZIOMWOOFER(BAS)	Naciśnij przycisk w górę lub w dół, aby wyregulować poziom głośności głośnikaniskotonowego (basowego) do wartości –12 lub od –6 do +6. Naciśnij przycisk, aby ustawić poziom głośności głośnika niskotonowego (basowego) na 0 (ustawienie domyślne).
13	TONECONTROLTONECONTROL	Naciskając przycisk, można wyregulować głośność wysokich i niskich tonów.• Naciśnij przycisk, aby ustawić opcjęTREBLElubBASSi wyregulować poziom głośności między -6 a +6 za pomocą przyciskówGóra/Dół.

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Ukryty przycisk		Strona z informacjami
Przycisk na pilocie Funkcja
WOOFER (Góra)	Włączenie/wyłączenie funkcji Pilot do telewizora (tryb czuwania)	Strona 14
Lewo	Włączanie/wyłączanie automatycznego połączenia TV (Gotowość na BT)	Strona 25
Góra ID SET Strona 11
(Kontrola dźwięku)	EQ 7-pasmowy Strona 10
SOUND MODE	DRC ON/OFF (tryb czuwania) Strona 12
	Bluetooth Power Strona 12
PAIR	Obstuga wielu połączeń Bluetooth wt./wył. (tryb czuwania)	Strona 32

Dane wyjściowe dla różnych trybów efektów dźwiękowych

Efekt Wejście			Wyjście
			Bez zestawu tylnych głośników bezprzewodowych	Z zestawem tylnych głośników bezprzewodowych
SOUND MODE	SURROUND SOUND	2.0 kan	3.1 kan 5.1 kan
		5.1 kan 3.1 kan 5.1 kan
	BASS BOOST	2.0 kan	3.1 kan 5.1 kan
		5.1 kan 3.1 kan 5.1 kan
	GAME	2.0 kan	3.1 kan 5.1 kan
		5.1 kan 3.1 kan 5.1 kan
	ADAPTIVE	2.0 kan	3.1 kan 5.1 kan
		5.1 kan 3.1 kan 5.1 kan
	DTS VIRTUAL:X	2.0 kan	3.1 kan 5.1 kan
		5.1 kan 3.1 kan 5.1 kan
	STANDARD	2.0 kan	2.1 kan 2.1 kan
		5.1 kan 3.1 kan 5.1 kan

• Zestaw głośników bezprzewodowych firmy Samsung można kupić oddzielnie. W tym celu należy skontaktować się ze sprzedawcą listwy Soundbar.

Regulacja głośności listwy Soundbar za pomocą pilota telewizora

Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.
• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięki były emitowane przez głośnik zewnętrzny.

• Funkcja jest obsługiwana przez urządzenia następujących producentów: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Wyłączyć listwę Soundbar.

• Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „OFF-TV REMOTE” (tryb domyślny), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”.

Przycisk na pilocie Wyświetlacz Stan
		(Tryb domyślny)	Pilot telewizora jest wyłączony.
			Pilot na podczerwień telewizora Samsung jest włączony.
			Pilota na podczerwień telewizora innej firmy jest włączony.

04 PODŁĄCZANIE LISTWY SOUNDBAR

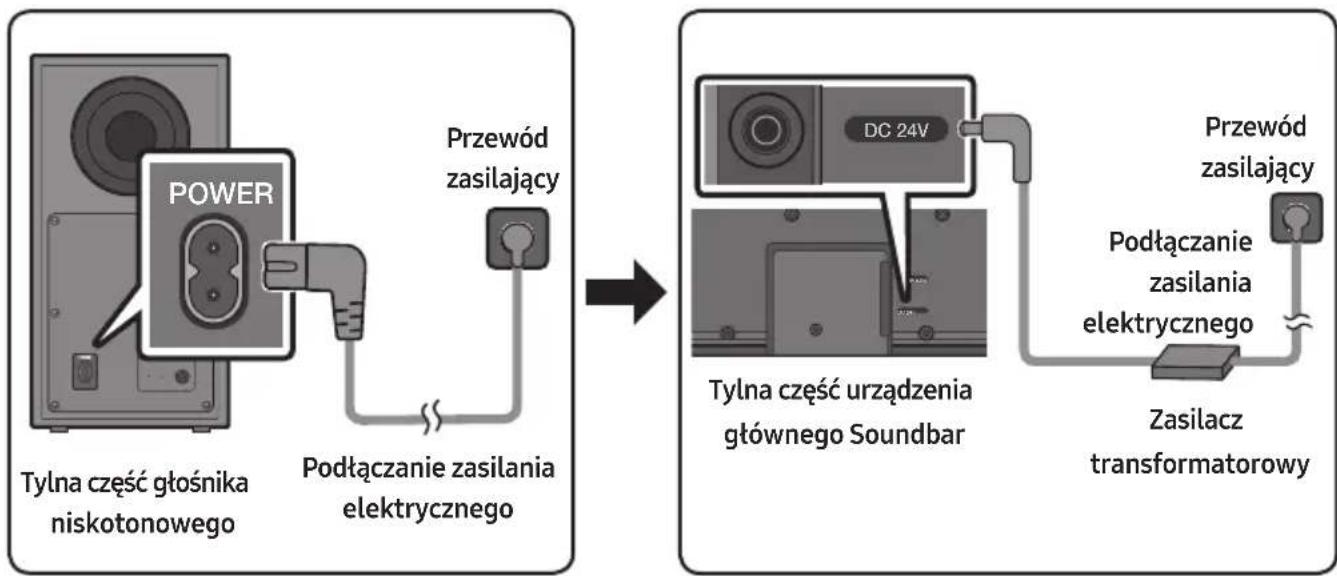

Podłączanie zasilania elektrycznego

Za pomocą komponentów zasilających podłącz głośnik niskotonowy i listwę Soundbar do gniazda elektrycznego w następującej kolejności:

1. Podłącz przewód zasilający do głośnika niskotonowego.
2. Podłącz przewód wyjścia zasilania do zasilacza, a następnie włącz listwę Soundbar.
3. Podłącz przewód zasilający do gniazda elektrycznego.

Patrz rysunki poniżej.

- Więcej informacji na temat wymaganego zasilania elektrycznego i zużycia prądu znajduje się na etykiecie umieszczonej na produkcie. (Etykieta: Tylna część urządzenia głównego Soundbar)

- Zasilacz transformatorowy musi leżeć płasko na stole lub na podłodze. Jeśli zasilacz transformatorowy zostanie powieszony wejściowym przewodem sieciowym skierowanym w góre, do wnętrza zasilacza może dostać się woda lub inne ciała obce i spowodować jego niepoprawne działanie.

Podłączanie listwy Soundbar do głośnika niskotonowego

Podłączony głośnik niskotonowy zapewnia wysoką jakość odtwarzania niskich tonów.

Automatyczne połączenie pomiędzy głośnikiem niskotonowym a listwą Soundbar

Po podłączeniu przewodów zasilających i włączeniu zasilania głośnik niskotonowy automatycznie połączy się z listwą Soundbar.

- Po zakończeniu automatycznego parowania włączy się niebieski wskaźnik z tytu subwoofera.

Diody LED z tyłu głośnika niskotonowego

LED Stan Opis Rozwiązanie
	Włączone	Urządzenie podłączono prawidłowo (działa w zwykły sposób)	-
	Dioda miga	Odzyskiwanie połączenia	Sprawdź, czy przewód zasilający jest prawidłowo podłączony do głównej listwy Soundbar lub odczekaj 5 minut. Jeśli kontrolka nie przestanie migać, spróbuj podłączyć głośnik niskotonowy ręcznie. znajdują się na stronie 17.
	Włączone	Czuwanie (z wyłączonym urządzeniem głównym Soundbar)	Sprawdź, czy przewód zasilający jest poprawnie podłączony do urządzenia głównego Soundbar.
		Podłączenie nie powiodło się	Podłącz ponownie. Instrukcje dotyczące podłączania ręcznego znajdują się na stronie 17.
	Dioda miga	Nieprawidłowe działanie	Skontaktuj się z Centrum Serwisowym firmy Samsung — dane kontaktowe znajdują się w niniejszym podręczniku.

Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne

Przed wykonaniem poniższej procedury podłączenia ręcznego:

• Sprawdzić, czy kable zasilające są prawidłowo podłączone do listwy Soundbar oraz głośnika niskotonowego.

• Upewnić się, że listwa Soundbar jest włączona.

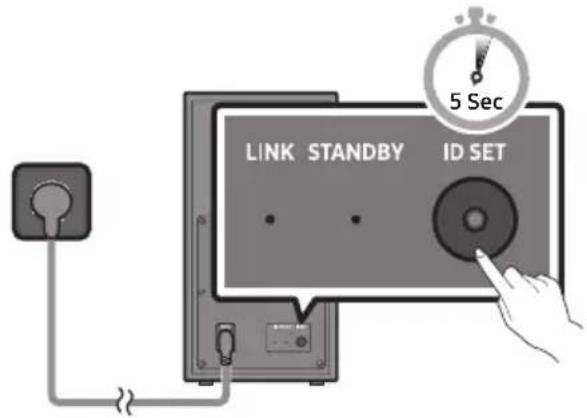

• Naciśnij i przytrzymaj przycisk ID SET z tytu głośnika niskotonowego przez co najmniej 5 sekund.

- Czerwony wskaźnik z tytu głośnika niskotonowego się wyłączy, a niebieski wskaźnik zacznie migać.

LINK STANDBY ID SET 5 Sec

Tylna część głośnika niskotonowego

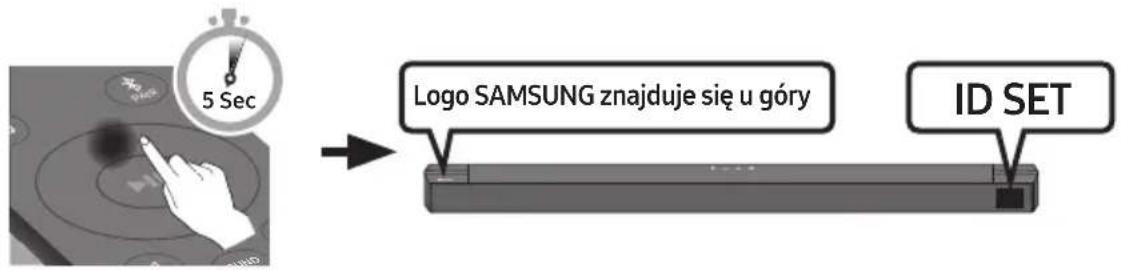

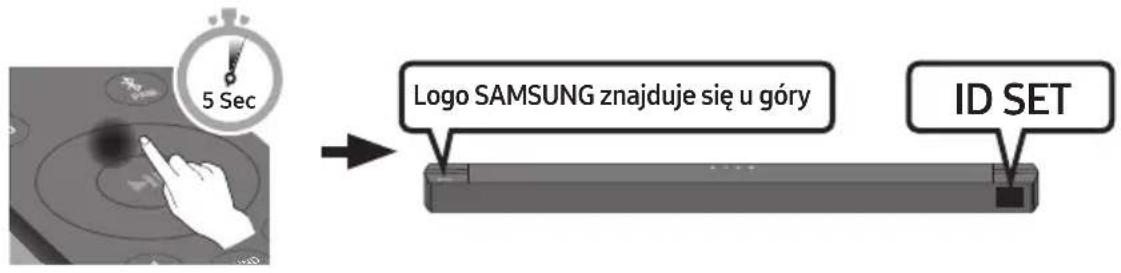

1. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.

2. Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

3. Listwa Soundbar włączy się automatycznie po ustawieniu identyfikatora za pomocą przycisku ID SET.

5 Sec Logo SAMSUNG znajduje się u góry ID SET

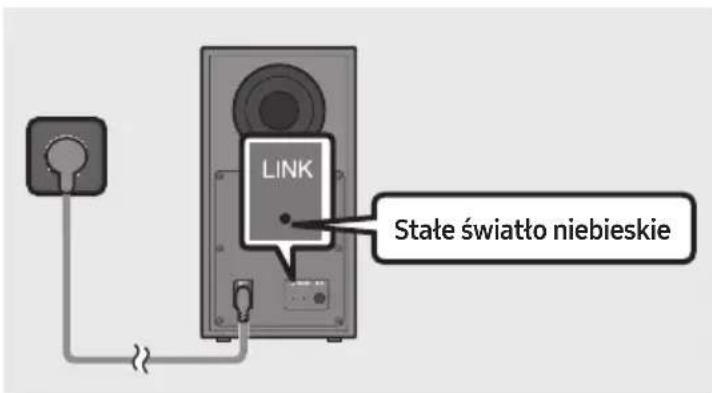

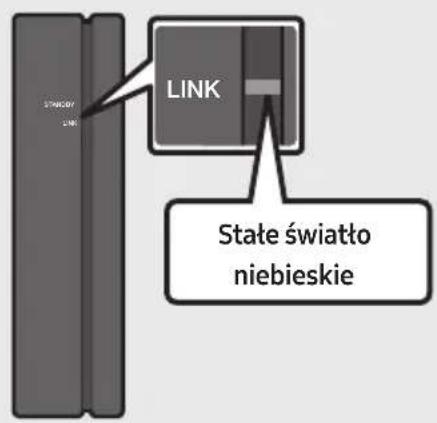

1. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało zakończone).

LINK State światło niebieskie

Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a bezprzewodowym głośnikiem niskotonowym zostanie nawiązane połączenie.

UWAGI

• Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wszystkie połączenia pomiędzy komponentami zostaną nawiązane.
• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.
• Jeśli jednostka główna zostanie wyłączona, bezprzewodowy głośnik niskotonowy przejdzie w tryb czuwania, a wskaźnik dioda LED trybu STANDBY z tytu zamiga kilka razy na niebiesko, po czym zacznie świecić na czerwono.
• W przypadku korzystania z urządzenia używającego tej samej częstotliwości (5,8 GHz) w pobliżu listwy Soundbar, mogą wystąpić zakłócenia powodujące przerywanie dźwięków.
• Maksymalna odległość przesyłu sygnału bezprzewodowego jednostki głównej wynosi ok. 10 metrów, ale może się różnić w zależności od środowiska pracy. Jeśli między jednostką główną a bezprzewodowym głośnikiem niskotonowym znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.

ŚRODKI OSTROŻNOŚCI

• Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenia z dala od wody i wilgoci.
• W celu zapewnienia optymalnej jakości odstuchu należy się upewnić, że obszar wokół bezprzewodowego subwoofera i bezprzewodowego modułu odbiornika (sprzedawany oddzielnie) jest wolny od przeszkód mogących wpływać na jego jakość.

Podłączanie urządzenia SWA-9100S (do nabycia osobno) do listwy Soundbar

Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (SWA-9100S — do nabycia osobno).

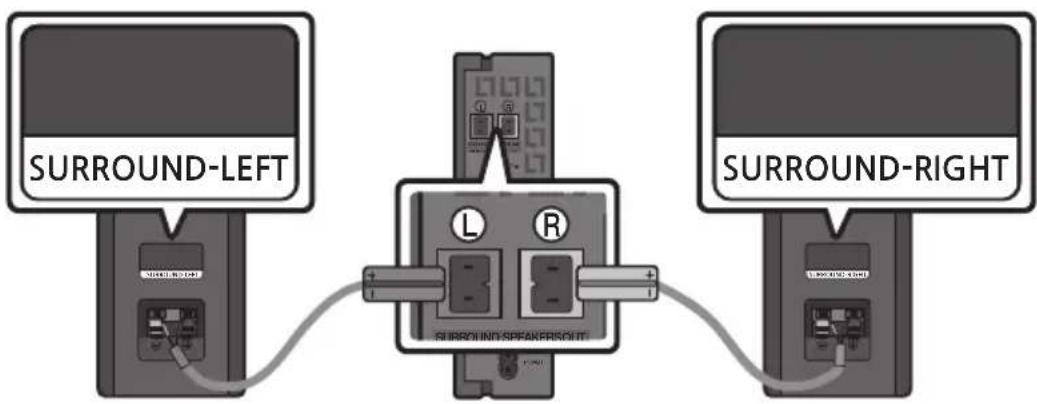

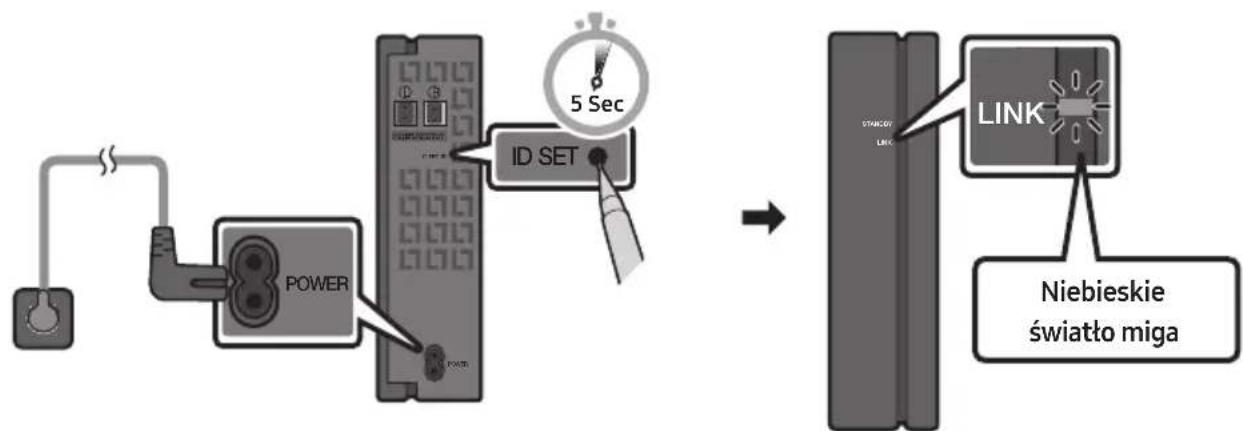

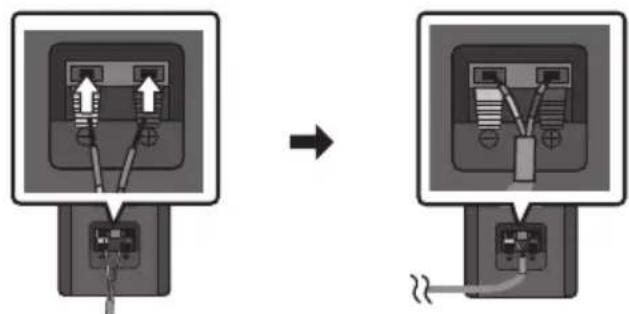

1. Podłącz moduł odbiornika bezprzewodowego do 2 głośników dźwięku przestrzennego.

- Podczas podłączania przewodu głośnika podłącz przewód rdzenia do głośnika.

– Przewody głośników są oznaczone kolorami.

1. Sprawdź, czy moduł odbiornika bezprzewodowego po podłączeniu do gniazda elektrycznego przeszedł w stan oczekiwania.

- Niebieska dioda LED LINK na module odbiornika bezprzewodowego zacznie migać. Jeśli dioda LED nie miga, naciśnij długopisem przycisk ID SET w tylnej części modułu odbiornika bezprzewodowego i przytrzymaj go przez 5–6 sekund, aż dioda LED LINK zacznie migać (na niebiesko). Więcej informacji na temat diody LED zawiera instrukcja obsługi modelu SWA-9100S.

1. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.

2. Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

3. Listwa Soundbar włączy się automatycznie po ustawieniu identyfikatora za pomocą przycisku ID SET.

5 Sec Logo SAMSUNG znajduje się u góry ID SET

PRZESTROGA

- Jeśli listwa Soundbar odtwarza muzykę w chwili łączenia z urządzeniem SWA-9100S, głośnik niskotonowy może przerywać w trakcie finalizowania połączenia.

1. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało zakończone).

LINK State światło niebieskie

Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a modułem bezprzewodowego odbiornika zostanie nawiązane.

1. Jeśli urządzenie SWA-9100S nie zostanie połączone, powtórz czynności z punktu 2.

05 KORZYSTANIE Z PRZEWODOWEGO POŁĄCZENIA Z TELEWIZOREM

Odtwarzanie dźwięków telewizora z listwy za pomocą połączeń przewodowych lub bezprzewodowych.

• Po podłączeniu listwy Soundbar do wybranego telewizora Samsung można nią sterować za pomocą pilota do telewizora.
• Ta funkcja jest obsługiwana przez telewizory Samsung Smart wyprodukowane w roku 2017 i później, obsługujące łączność Bluetooth po podłączeniu listwy Soundbar do telewizora za pomocą kabla optycznego.
• Ta funkcja pozwala również na używanie menu telewizora do regulacji dźwięku i różnych ustawień, a także do regulowania poziomu głośności oraz wyciszania systemu.

Metoda 1. Podłączanie do telewizora za pomocą przewodu optycznego

Lista kontrolna wstępnego podłączania

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Jeśli używany jest przewód optyczny, a złącza są zakryte, należy zdjąć ostony.

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem wyjścia optycznego OPTICAL OUT na telewizorze za pomocą cyfrowego przewodu optycznego.
2. Nacisnąć przycisk ➞ (Żródło) na panelu górnym albo na pilocie i wybrać tryb „D.IN”.

Metoda 2. Podłączanie do telewizora za pomocą cyfrowego przewodu HDMI

PRZESTROGA

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Aby podłączyć telewizor i listwę Soundbar za pomocą przewodu HDMI, należy skorzystać ze złączy z oznaczeniem ARC. W przeciwnym razie dźwięk z telewizora może nie być odtwarzany.
• Zalecany przewód to High-Speed HDMI Cable with Ethernet.

1. Podłącz przewód HDMI (sprzedawany oddzielnie) do włączonego systemu Soundbar oraz do telewizora, jak pokazano na rysunku.

2. Na wyświetlaczu urządzenia głównego Soundbar pojawi się komunikat „TV ARC” i system rozpocznie odtwarzanie dźwięku telewizora.

3. Jeśli dźwięk telewizora jest niesłyszalny, nacisnąć przycisk (Żródło) na pilocie lub w górnej części listwy Soundbar, aby przełączyć na tryb „D.IN”. Na wyświetlaczu pojawią się kolejno komunikaty „D.IN” i „TV ARC”, i rozpocznie się odtwarzanie dźwięku telewizora.

4. Jeśli informacja „TV ARC” nie pojawia się na wyświetlaczu urządzenia głównego Soundbar, sprawdź, czy przewód HDMI (sprzedawany oddzielnie) jest podłączony do właściwego portu.
5. Poziom głośności systemu Soundbar można regulować za pomocą przycisków regulacji głośności na pilocie od telewizora.

UWAGI

• Interfejs HDMI umożliwia cyfrową transmisję obrazu i dźwięku za pośrednictwem jednego złącza.
• Jeśli telewizor jest wyposażony w port ARC, podłącz kabel HDMI do portu HDMI IN (ARC).
• Zalecamy skorzystanie z bezrdzeniowego kabla HDMI. Jeśli używasz kabla rdzeniowego, jego średnica nie powinna być większa niż 14 mm.

- Ta funkcja nie jest dostępna, jeśli kabel HDMI nie obstuguje ARC.

- W przypadku, gdy przesyłanie sygnałów odbywa się w standardzie Dolby Digital, a dla opcji „Format sygnału audio na wyjściu cyfrowym” wybrano ustawienie PCM, zaleca się zmianę tego ustawienia na Dolby Digital. Zmiana tego ustawienia zapewnia lepszą jakość dźwięku. (W zależności od marki telewizora w jego menu zamiast nazw Dolby Digital i PCM mogą pojawić się inne nazwy.)

06 KORZYSTANIE Z BEZPRZEWODOWEGO POŁĄCZENIA Z TELEWIZOREM

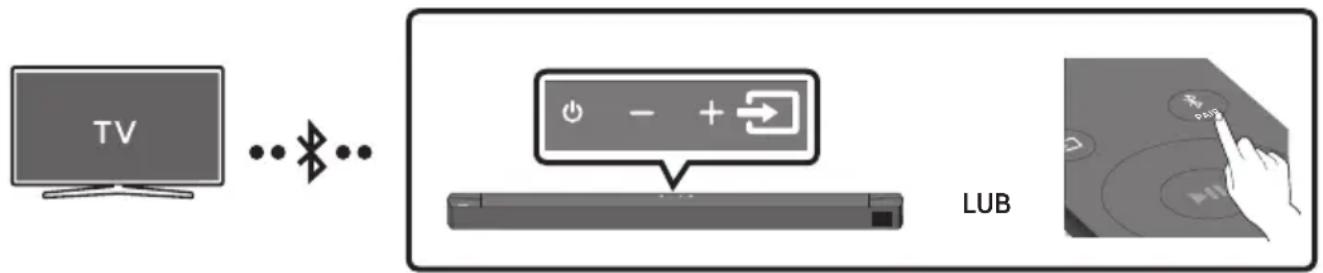

Połączenie przez Bluetooth

Jeśli system Soundbar jest podłączony do telewizora przez Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o placzące się kable.

- Do systemu Soundbar można podłączyć jednocześnie tylko jeden telewizor.

TV LUB

Podłączenie początkowe

1. Naciśnij przycisk ✘ PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING”.

(LUB)

a. Nacisnąć przycisk 📄 (Źródło) na panelu górnym i wybrać tryb „BT”.
Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenie.
b. Jeśli pojawi się napis „BT READY” nacisnąć i przytrzymać przycisk ➞ (Żródło) na panelu górnym listwy Soundbar przez ponad 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

1. W menu telewizora wybierz tryb Bluetooth. (Więcej informacji zawiera podręcznik użytkownika telewizora).
2. Z listy wyświetlanej na ekranie telewizora wybierz ustawienie „ [AV] Soundbar B6-Series ”. Dostępny system Soundbar jest wskazany na liście dostępnych urządzeń Bluetooth telewizora wraz z komunikatem „Needs pairing” lub „Paired”. Aby połączyć się z systemem Soundbar, należy wybrać komunikat i nawiązać połączenie.

- Po nawiązaniu połączenia systemu z telewizorem, na przednim wyświetlaczu listwy Soundbar pojawią się komunikaty [Nazwa telewizora] → „BT”.

1. Od teraz można odtwarzać dźwięk z telewizora na systemie Soundbar.

Jeśli nie udało się potączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Soundbar B6-Series“) pojawia się na liście, należy go usunąć.
• Następnie powtórz czynności z punktu od 1 do 3.

UWAGA

- Po pierwszorazowym połączeniu listwy Soundbar z telewizorem ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.

Odłączanie urządzenia Soundbar od telewizora

Nacisnąć przycisk ➞ (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż telewizor musi otrzymać odpowiedź od urządzenia Soundbar. (Czas oczekiwania może się różnić w zależności od modelu telewizora).
• Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk Lewo na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „BT READY”. (Przełącz ją z Wł. na Wył.)

Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY : Ten tryb umożliwia wyszukiwanie wcześniej połączonych telewizorów lub połączenie z listwą Soundbar wcześniej połączonego urządzenia przenośnego.
• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem.

(Nacisnąć przycisk ✝ PAIR na pilocie lub nacisnąć i przytrzymać przycisk 📄 (Źródło) na górnej części listwy Soundbar przez ponad 5 sekund, gdy listwa Soundbar jest w trybie „BT”.)

UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.
• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.
• System Soundbar wyłącza się automatycznie po 20 minutach w stanie gotowości.
• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach:

– Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.

– Jeśli dwa lub więcej urządzeń Bluetooth zostanie sparowanych jednocześnie z listwą Soundbar.
- Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

07 PODŁĄCZANIE DO URZĄDZENIA ZEWNETRZNEGO

Podłączyć zewnętrzne urządzenie za pomocą przewodu lub połączenia Bluetooth, aby odtworzyć dźwięk z zewnętrznego urządzenia przez listwę Soundbar.

Metoda 1. Podłączanie do telewizora za pomocą przewodu optycznego

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na urządzeniu głównym z gniazdem wyjścia optycznego OPTICAL OUT na urządzeniu źródłowym za pomocą cyfrowego przewodu optycznego.
2. Wybrać tryb „D.IN” poprzez naciśnięcie przycisku ➞ (Źródło) na panelu górnym lub na pilocie.

Metoda 2. Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI

1. Za pomocą kabla HDMI (sprzedawany oddzielnie) połącz port HDMI u dołu listwy Soundbar z portem HDMI OUT urządzenia cyfrowego.
2. Za pomocą kabla HDMI (sprzedawany oddzielnie) połącz port HDMI TO TV (ARC) u dołu listwy Soundbar z portem HDMI IN telewizora.
3. Nacisnąć przycisk (Żródło) na panelu górnym albo na pilocie, a następnie wybrać tryb „HDMI”.
4. Tryb „HDMI” wyświetl się na panelu wyświetlacza listwy Soundbar, a urządzenie zacznie odtwarzać dźwięk.

08 PODŁĄCZANIE URZĄDZENIA PAMIĘCI USB

System Soundbar może odtwarzać pliki muzyczne znajdujące się na urządzeniach pamięci masowej.

Port USB USB (5V 0.5A) USB

1. Podłączyć urządzenie USB do portu USB na spodzie produktu.

2. Nacisnąć przycisk ➞ (Żródło) na panelu górnym albo na pilocie, a następnie wybrać tryb „USB”.

3. Na wyświetlaczu pojawi się komunikat „USB”.

4. Za pomocą systemu Soundbar można teraz odtwarzać pliki muzyczne zapisane na urządzeniach pamięci masowej.

- System Soundbar wyłączy się automatycznie (Auto Power Down), jeżeli przez ponad 20 minut nie zostanie podłączone żądne urządzenie USB.

Lista zgodności

Rozszerzenie	Kodek	Częstotliwość próbkowania	Szybkość transmisji
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80 ~ 320 kb/s
	MPEG 1 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kb/s
	MPEG 2 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kb/s
	MPEG 2.5 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kb/s
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 kb/s
	Wave_Format_MSAudio2	16 kHz ~ 48 kHz 56 ~ 128 kb/s
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kb/s
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kb/s5.1-kanałowy 320 kb/s
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kb/s5.1-kanałowy 160 kb/s
*.wav	-	16 kHz ~ 48 kHz	do 3000 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kb/s

- Jeżeli na urządzeniu USB zapisanych jest zbyt wiele folderów (około 200) i plików (około 2000), uzyskanie dostępu do nich i odtworzenie ich przez głośnik Soundbar może zająć trochę czasu.

- Głośnik Soundbar obsługuje urządzenia USB wyłącznie z systemami plików FAT16 (\~2GB), FAT32 (\~2TB) lub NTFS (\~2TB).

09 PODŁĄCZANIE DO URZĄDZENIA PRZENOŚNEGO

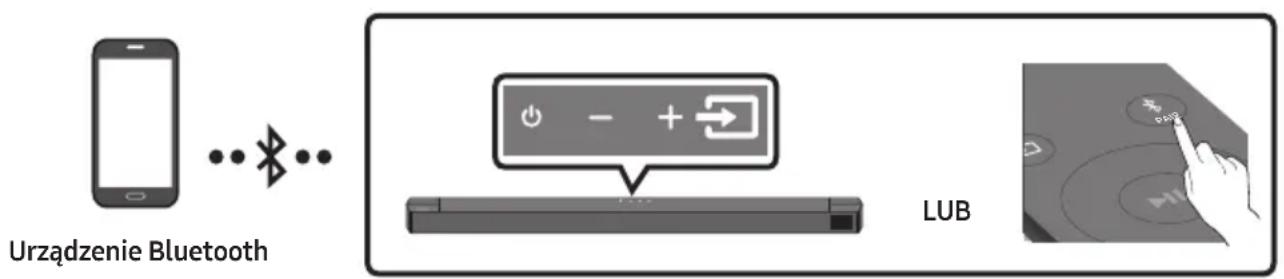

Połączenie przez Bluetooth

Jeśli urządzenie przenośne jest podłączone do systemu Soundbar za pośrednictwem standardu Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

- Połączenie jest ograniczone do jednego telewizora lub dwóch urządzeń Bluetooth jednocześnie.

Urządzenie Bluetooth LUB

Podłączenie początkowe

1. Naciśnij przycisk ✝ PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING”.

(LUB) a. Nacisnąć przycisk 📄 (Źródło) na panelu górnym i wybrać tryb „BT”.
Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenie.
b. Jeśli pojawi się napis „BT READY” nacisnąć i przytrzymać przycisk ➞ (Źródło) na panelu górnym listwy Soundbar przez ponad 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

1. Wybierz opcję „[AV] Samsung Soundbar B6-Series” z listy.

- Po podłączeniu systemu Soundbar do urządzenia Bluetooth na przednim wyświetlaczu pojawią się komunikaty [Nazwa urządzenia Bluetooth] → „BT”.

1. Na systemie Soundbar można teraz odtwarzać pliki muzyczne z urządzenia połączonego przez Bluetooth.

Jeśli nie udało się potączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar B6-Series“) pojawia się na liście, należy go usunąć.
• Następnie powtórz kroki 1 i 2.

UWAGA

- Po pierwszorazowym połączeniu listwy Soundbar z urządzenia przenośnego ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.

Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY : Ten tryb umożliwia wyszukiwanie wcześniej połączonych telewizorów lub połączenie z listwą Soundbar wcześniej połączonego urządzenia przenośnego.
• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Nacisnąć przycisk ✝ PAIR na pilocie lub nacisnąć i przytrzymać przycisk ➞ (Źródło) na górnej części listwy Soundbar przez ponad 5 sekund, gdy listwa Soundbar jest w trybie „BT”.)

UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.
• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.
• System Soundbar wyłącza się automatycznie po 20 minutach w stanie gotowości.
• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach:

– Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.

– Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar.
- Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.
• Zestaw Soundbar obstuguje dane SBC (44,1 kHz, 48 kHz).
• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).
• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (Hands Free).
• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV] Samsung Soundbar B6-Series“ z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb „BT”.

- Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urzadzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

- Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat „BT READY”.

Włączanie Bluetooth Power (SOUND MODE)

Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa Soundbar jest włączona.
2. Na wyświetlaczu listwy Soundbar pojawi się komunikat „ON-BLUETOOTH POWER”.

Odłączanie urządzenia Bluetooth od listwy Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.
• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”.

Odłączanie systemu Soundbar od urządzenia Bluetooth

Nacisnąć przycisk ➞ (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).
• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”.

UWAGI

• W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 10 m.
• System Soundbar wyłącza się automatycznie po 20 minutach w trybie gotowości.

Więcej informacji o połączeniu Bluetooth

Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu.

- Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli:

– Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar.
- Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe.
- W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

• System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.
• Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.
• W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.
• Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi.
• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.

Połączenie Bluetooth Multi

Listwa Soundbar może być jednocześnie połączona z 2 urządzeniami Bluetooth.

Urządzenie Bluetooth A Urządzenie Bluetooth B

1. Podłączyć listwę Soundbar do maksymalnie dwóch urządzeń Bluetooth. (Patrz strona 29)
2. Muzyka odtwarzana jest z jednego z podłączonych urządzeń Bluetooth, gdy podłączone są dwa urządzenia.
3. Jeśli muzyka jest odtwarzana z urządzenia Bluetooth „B” podczas odtwarzania z urządzenia „A”, muzyka zacznie być odtwarzana na urządzeniu „B” i automatycznie zatrzymana/wstrzymana na urządzeniu „A”.
4. W wersjach starszych niż AVRCP V1.4 czas przełączania urządzenia odtwarzającego muzykę może być opóźniony.

Parowanie Bluetooth Multi

Parowanie wielu urządzeń z listwą Soundbar

1. Włączyć listwę Soundbar.
2. Tylko w trybie „BT”: naciśnij i przytrzymaj przycisk 📄 (źródło) na górnej części obudowy głośnika Soundbar przez co najmniej 5 sekund, aby głośnik Soundbar przełączyć się w tryb „BT PAIRING”. Następnie w urządzeniu Bluetooth włącz funkcję Bluetooth i wybierz głośnik Soundbar z listy dostępnych urządzeń. Głośnik Soundbar automatycznie nawiąże połączenie z urządzeniem Bluetooth.
3. Drugie urządzenie Bluetooth można sparować i połączyć z listwą Soundbar tą samą metodą. W przypadku próby podłączenia 3-go urządzenia, podłączone urządzenie, które nie odtwarza dźwięku, utraci połączenie Bluetooth, ale nadal będzie sparowane z listwą Soundbar.
4. Stosując tę samą metodę można sparować nawet 8 urządzeń Bluetooth, przy czym tylko ostatnie 2 będą nadal połączone z listwą Soundbar w tym samym momencie.

UWAGI

• Jednocześnie do listwy Soundbar podłączyć można tylko jeden telewizor firmy Samsung lub dwa urządzenia Bluetooth.
• Listwa Soundbar zostanie odłączona od urządzeń Bluetooth, gdy otrzyma żądanie połączenia z telewizora Samsung.
• Domyślnym ustawieniem głośnika Soundbar jest „ON-BT MULTI CONNECTION”. Aby przywrócić tryb niebędący obsługą wielu połączeń z innego trybu, naciśnij przycisk ✝ PAIR na pilocie i przytrzymaj go przed ponad 5 sekund w trybie czuwania, aż na wyświetlaczu pojawi się komunikat „OFF-BT MULTI CONNECTION”.

10 MONTOWANIE WSPORNIKA ŚCIENNEGO

Środki ostrożności przy instalacji

• Zestaw należy montować wyłącznie na pionowych ścianach.
• Nie wolno montować wspornika w miejscach o wysokiej temperaturze lub wilgotności.
• Należy sprawdzić, czy ściana jest wystarczająco wytrzymała, by utrzymać ciężar produktu.

W przeciwnym razie należy ją wzmocnić lub wybrać inne miejsce do montażu produktu.

- Należy zakupić i zastosować śruby mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.) W miarę możliwości należy zamontować śruby wsporcze w kołkach w ścianie.

- Należy zakupić odpowiednie wkręty w zależności od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar.

- Średnica: M5

– Długość: zalecane L 35 mm lub dłuższe.

- Przed zamontowaniem listwy Soundbar na ścianie należy podłączyć przewody z systemu do urządzeń zewnętrznych.

- Przed montażem upewnij się, że jednostka jest wyłączona i odłączona do źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego.

Komponenty montażowe

Szablon do montażu na ścianie

Śruba mocująca Śruba

Wspornik do montażu na ścianie

1. Umieść Szablon do montażu na ścianie na powierzchni ściany.

- Szablon do montażu na ścianie musi być ustawiony poziomo.

- Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem.

TV Co najmniej 5 cm

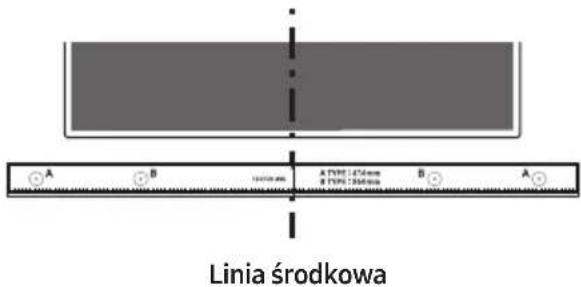

1. Wyrównaj oznaczenie Linia środkowa do montażu na ścianie papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element Szablon do montażu na ścianie.

- Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu.

Linia środkowa

1. Zaznacz długopisem lub ostrym ołówkiem na ścianie miejsca wiercenia otworów na śruby wsporcze, wkładając czubek długopisu lub ołówka w otwory A-TYPE na obu końcach szablonu. Następnie zdemontuj element Szablon do montażu na ścianie.

1. Używając wiertła odpowiedniej wielkości, wywierć w ścianie otwory w zaznaczonych miejscach.

- Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

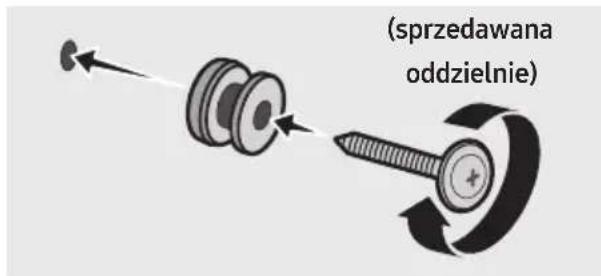

1. W każdą Śruba mocująca wciśnij śrubę (sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

(sprzedawana oddzielnie)

1. W odpowiednim ułożeniu na spodniej części listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

- Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar.

Tylna część listwy Soundbar

Prawy koniec listwy Soundbar

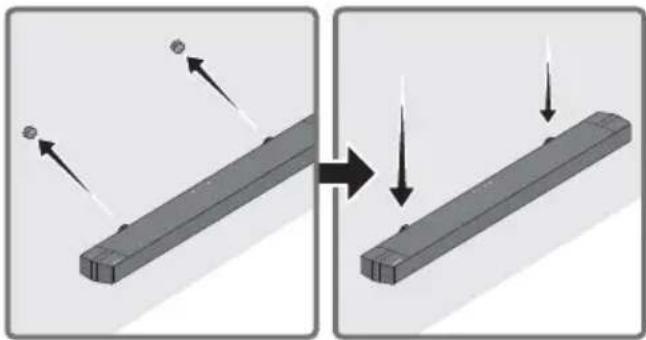

1. Zamontuj listwę Soundbar z przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

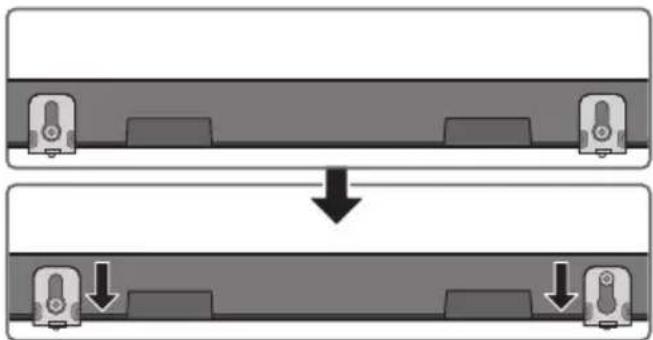

1. Przesuń listwę Soundbar w dół zgodnie z poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca.

- Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca.

Firma Samsung może w przyszłości oferować aktualizacje oprogramowania wbudowanego systemu Soundbar.

Port USB USB (5V 0.5A)

Jeżeli dostępna będzie aktualizacja oprogramowania wbudowanego systemu, możliwe będzie jego zaktualizowanie poprzez podłączenie urządzenia USB z zapisaną na nim aktualizacją oprogramowania do gniazda USB listwy Soundbar. Aby uzyskać więcej informacji na temat pobierania plików aktualizacji, należy odwiedzić stronę Samsung (www.samsung.com→Support).

Następnie wybrać typ produktu lub wprowadzić numer modelu listwy Soundbar, wybrać opcję Oprogramowanie i aplikacje, a następnie Pobrane. Nazwy opcji mogą być różne.

Sprawdzanie wersji oprogramowania wbudowanego

1. Wyłączyć listwę Soundbar.
2. Nacisnąć i przytrzymać przycisk (Kontrola dźwięku) na pilocie przez około 5 sekund.
3. Każda wersja pojawia się w następującej kolejności na listwie Soundbar. (Wersja oprogramowania → HDMI → Tx → Rx)
4. Tx: bezprzewodowy moduł Tx w listwie Soundbar.
5. Rx : bezprzewodowy moduł Rx w listwie Głośnik niskotonowy.
6. Pokazana wersja R2
7. Brak połączenia z tylnym z tylnym modułem R2---
8. Podłączony tylny moduł R2xxx

Procedura aktualizacji

Ważne: Funkcja aktualizacji powoduje usunięcie wszystkich ustawień użytkownika. Zalecamy zapisanie ustawień, aby ułatwić ich przywrócenie po aktualizacji oprogramowania. Należy pamiętać, że aktualizacja oprogramowania wbudowanego powoduje także zresetowanie połączenia subwoofera.

1. Podłączyć napęd USB do portu USB komputera.

Ważne: Upewnić się, że na napędzie USB nie ma plików muzycznych. Może to spowodować niepowodzenie aktualizacji oprogramowania wbudowanego.

1. Przejdź na stronę (samsung.com) → wybierz opcję Wprowadź numer modelu, a następnie nazwę modelu głośnika Soundbar. Wybierz instrukcje obsługi i materiały do pobrania, a następnie pobierz plik najnowszej wersji oprogramowania.

2. Zapisz pobrane oprogramowanie w napędzie USB i wybierz opcję „Rozpakuj tutaj”, by rozpakować folder.

3. Wyłączyć listwę Soundbar i podłączyć pamięć USB zawierającą aktualizację oprogramowania do portu USB.

4. Włącz głośnik Soundbar i zmień źródło na tryb „USB”. W ciągu 3 minut wyświetli się komunikat „UPDATE” i rozpocznie aktualizacja. Po zakończeniu aktualizacji, głośnik Soundbar wyłączy się i włączy automatycznie.

5. Naciśnij przycisk — + (Głośność) na górnym panelu i przytrzymaj go przez 5 sekund. Na wyświetlaczu pojawi się komunikat „INIT”, a głośnik Soundbar się wyłączy. Aktualizacja zostanie zakończona.

- Produkt korzysta z funkcji DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można je zaktualizować ponownie.

1. Przywrócić ustawienia listwy Soundbar.

Jeśli na ekranie nie pojawia się komunikat UPDATE

1. Wyłącz listwę Soundbar, odłącz urządzenie USB zawierające aktualizację oprogramowania i podłącz je ponownie do portu USB listwy Soundbar.

2. Odłącz przewód zasilający listwy Soundbar, ponownie go podłącz, a następnie włącz listwę Soundbar.

UWAGI

• Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu USB są zapisane pliki dźwiękowe obstugiwane przez listwę Soundbar.
• Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.
• Po zakończeniu aktualizacji zdefiniowana przez użytkownika konfiguracja listwy Soundbar zostaje zainicjowana, umożliwiając zresetowanie ustawień. Zalecamy zapisanie ustawień, aby możliwe było ich łatwe przywrócenie po wykonaniu aktualizacji.

Uwaga: podczas aktualizacji oprogramowania połączenie z głośnikiem niskotonowym zostanie zresetowane. Jeśli połączenie z głośnikiem niskotonowym nie zostanie przywrócone automatycznie po aktualizacji, przejdź do strony 16.

Jeśli aktualizacja się nie powiodła, sprawdź czy napęd USB nie jest uszkodzony.

• Użytkownicy systemu Mac OS powinni korzystać z urządzeń USB w formacie MS-DOS (FAT).
• Opcja aktualizacji oprogramowania przez USB może być niedostępna, zależnie od producenta urządzenia USB.

12 ROZWIĄZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje.

Głośnik Soundbar się nie włącza.

→Sprawdzić, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego.

Głośnik Soundbar działa nierówno.

→Po odłączeniu przewodu zasilającego podłączyć go ponownie.
→Włącz urządzenie zewnętrzne i spróbuj ponownie.
→W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Patrz strona 7.)

Jeśli pilot nie działa.

→Skieruj pilota prosto w stronę głośnika Soundbar.
→Wymienić baterie na nowe.

Głośnik Soundbar nie odtwarza żadnego dźwięku.

→Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności.
→Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego.
→Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna (☐) → Menu → Ustawienia (☐) → Wszystkie ustawienia (☐) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar)
→Połączenie przewodowe z listwą Soundbar nie może być luźne. Odłączyć przewód i podłączyć go ponownie.
→Odtączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie.
→ Zainicjować produkt i spróbować ponownie. (Patrz strona 36.)

Subwoofer nie odtwarza żadnego dźwięku.

→Sprawdzić, czy dioda LED z tytu głośnika niskotonowego świeci na niebiesko.
Ponownie podłączyć listwę Soundbar i głośnik niskotonowy, jeśli wskaźnik miga na niebiesko lub świeci na czerwono. (Patrz strona 17.)
→Jeśli między listwą Soundbar i głośnikiem niskotonowym znajduje się przeszkoda, może wystąpić problem. Przenieść urządzenia do obszaru, w którym nie ma przeszkód.
→Połączenie może zostać przerwane przez inne pobliskie urządzenia emitujące sygnały o częstotliwości radiowej. Trzymać głośnik z dala od takich urządzeń.
→Wyjąć i ponownie podłączyć wtyczkę zasilającą.

Głośność głośnika niskotonowego jest zbyt niska.

→Oryginalna głośność odtwarzanej zawartości może być niska. Spróbować wyregulować poziom głośności głośnika niskotonowego. (Patrz strona 12.)
→Ustawić głośnik niskotonowy bliżej siebie.

Jeśli telewizor nie jest podłączony za pośrednictwem portu HDMI TO TV (ARC).

→Sprawdzić, czy przewód HDMI jest prawidłowo podłączony do złącza ARC. (Patrz strona 22.)
→ Podłączenie może być niemożliwe ze względu na podłączone urządzenie zewnętrzne (dekoder STB, konsola do gier itd.). Podłączyć bezpośrednio do listwy Soundbar.
→Funkcja HDMI-CEC może nie być włączona w telewizorze. Włączyć funkcję CEC w menu telewizora. (Telewizor Samsung: Strona główna ( → Menu → Ustawienia ( → Wszystkie ustawienia ( ) → Połączenie → Menedżer urządzeń zewnętrznych → Anynet+ (HDMI-CEC) WŁ.)

Brak dźwięku podczas podłączania do telewizora w trybie HDMI TO TV (ARC).

→Urządzenie nie jest w stanie odtworzyć sygnału wejściowego. Zmienić wyjście dźwięku telewizora na PCM lub Dolby Digital. (Telewizor Samsung: Strona główna ( →Menu →Ustawienia ( ) Wszystkie ustawienia ( →Dźwięk → Ustawienia eksperckie → Format wyjściowego dźwięku cyfrowego)

Głośnik Soundbar nie łączy się za pomocą Bluetooth.

→W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu „BT PAIRING”. (Nacisnąć przycisk ✝ PAIR na pilocie lub nacisnąć i przytrzymać przycisk 📄 (Źródło) na panelu przez co najmniej 5 sekund.)

→Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie.

→Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna (n) → Menu → Ustawienia (♂) → Wszystkie ustawienia (♂) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth)

→Automatyczne nawiązywanie połączenia z telewizorem może być wyłączone. Gdy listwa Soundbar pracuje w trybie „BT READY”, nacisnąć i przytrzymaj przycisk Lewo na pilocie listwy Soundbar przez 5 sekund, aby wybrać tryb ON-TV CONNECT. Jeśli jest widoczna opcja OFF-TV CONNECT, ponownie nacisnąć i przytrzymać przycisk Lewo przez 5 sekund, aby zmienić wybór.

→Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie ponowić próbę. Zainicjować produkt i spróbować ponownie. (Patrz strona 36.)

Dźwięk zanika podczas połączenia za pomocą Bluetooth.

→Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar. →Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania.

Obstuga wielu połączeń Bluetooth nie działa.

→Kiedy telewizor jest podłączony do głośnika Soundbar, obsługa wielu połączeń Bluetooth może nie działać. Odłącz głośnik Soundbar od telewizora i spróbuj ponownie. →Sprawdź, czy obsługa wielu połączeń Bluetooth jest włączona. (Sprawdź sekcję „Głośnik Soundbar nie łączy się za pomocą Bluetooth.”). →Odłącz aktualnie odtwarzające urządzenie, sparuj urządzenie, które chcesz połączyć, a następnie ponownie podłącz poprzednie urządzenie. →Jeśli nie stychać dźwięku nawet po poprawnym połączeniu, sprawdź sekcję „Dźwięk zanika podczas połączenia za pomocą Bluetooth.”.

Głośnik Soundbar nie włącza się automatycznie razem z telewizorem.

→W przypadku wyłączenia listwy Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłączyć telewizor.

13 LICENCJI

Dolby

AUDIO

W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy się skontaktować z zespołem Samsung Open Source (http://opensource.samsung.com).

15 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.
• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy:

(a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

(b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

- Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.

16 DANE TECHNICZNE I UWAGI

Dane techniczne

Nazwa modelu HW-B650
USB 5V/0,5A
Waga 3,1 kg
Wymiary (szer. x wys. x głęb.) 1030,0 x 59,4 x 105,0 mm
Zakres temperatur roboczych +5°C do +35°C
Zakres wilgotności roboczej 10 % ~ 75 %
WZMACNIACZZnamionowa moc wyjściowa	180W (30Wx6)
Obstugiwane formaty odtwarzania	LPCM 2ch, Dolby AudioTM (Obsługa Dolby® Digital), DTS, DTS Virtual:X
MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGOMaks. moc nadajnika BTMaks. moc nadajnika SRD	100 mW dla 2,4 GHz – 2,4835 GHz25 mW dla 5,725 GHz – 5,825 GHz
Nazwa głośnika niskotonowego PS-WB65D
Waga 5,1 kg
Wymiary (szer. x wys. x głęb.) 184,0 x 346,0 x 295,0 mm
WZMACNIACZZnamionowa moc wyjściowa	250W
MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGOMaks. moc nadajnika SRD	25 mW dla 5,725 GHz – 5,825 GHz
Całkowity pobór mocy w trybie czuwania (W) 2,0W
BluetoothMetoda dezaktywacji portu	Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.

UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.
• Wagę i wymiary podano w przybliżeniu.

Niniejszym firma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu. Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii.

[Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub otów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66.

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacje na temat działań proekologicznych firmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie:

Wymogi dotyczące ekoprojektu dla zasilaczy zewnętrznych :

www.samsung.com/global/ecodesign_component

BEZPEČNOSTNÍ INFORMACE

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE.

UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

• ZOBRAZENÍ VERZE R2

BEZPEČNOSTNÉ OPATRENIA

Pripojenie zariadenia Soundbar k subwooferu

Odpojenie zariadenia Soundbar od TV

• ZOBRAZENIE VERZIE R2

(Zdroj) aspoň 5 sekúnd.)

→Ak je zariadenie Soundbar pripojené k inému zariadeniu, najprv odpojte toto zariadenie a potom prepnite zariadenie.
