MANUALE UTENTE HWB650 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung.

	ATTENZIONERISCHIO DIFOLGORAZIONE.NON APRIRE.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Verifica dei componenti 6

02 Panoramica del prodotto 7

Pannello anteriore / Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 9

Come utilizzare il telecomando ____ 9

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) ____ 13

Specifiche di uscita per diverse modalità di effetti sonori ____ 13

Regolazione del volume della Soundbar con il telecomando della TV ____ 14

04 Collegamento della Soundbar 15

Collegamento alla rete elettrica 15

Connessione della Soundbar al Subwoofer 16

Collegamento del kit SWA-9100S (venduto separatamente) alla Soundbar 19

05 Utilizzo di una connessione cablata al TV 21

Metodo 1. Collegamento tramite un cavo ottico ____ 21

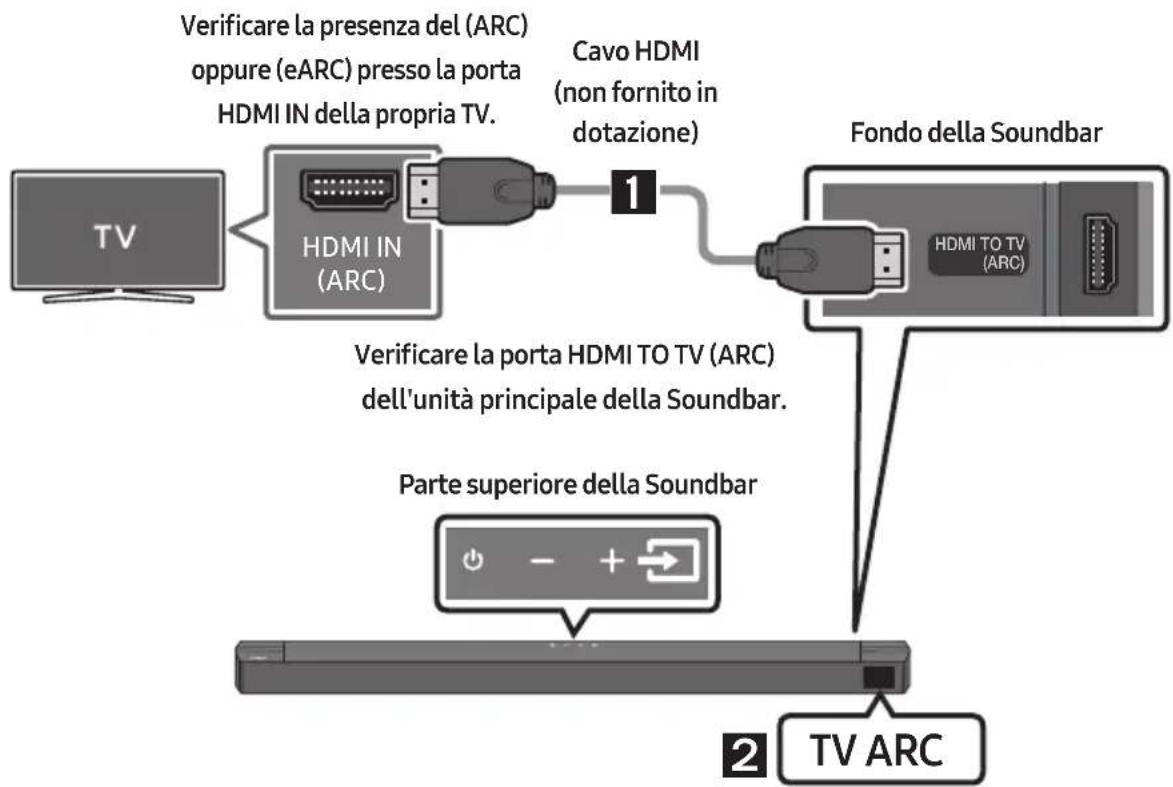

Metodo 2. Collegamento di una TV tramite un cavo HDMI ____ 22

06 Utilizzo di una connessione wireless al TV 24

Connessione tramite Bluetooth 24

07 Collegamento di un dispositivo esterno 26

Metodo 1. Collegamento tramite un cavo ottico ____ 26

Metodo 2. Collegamento tramite un cavo HDMI ____ 27

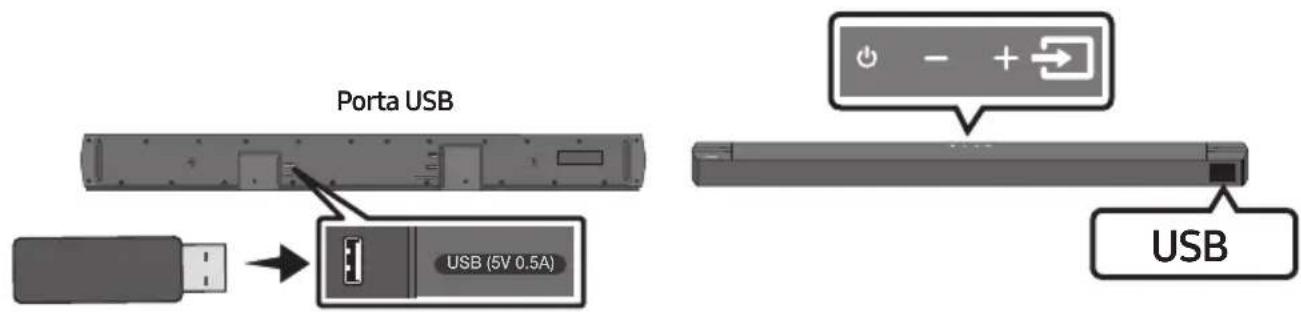

08 Collegamento di un dispositivo di memoria USB 28

09 Connessione di un dispositivo mobile 29

Connessione tramite Bluetooth 29

10 Installazione del supporto a parete 33

Precauzioni per l'installazione ____ 33

Componenti per il montaggio a parete ____ 33

11 Aggiornamento del software 35

Come verificare la versione del firmware 35

Procedura per l'aggiornamento 36

Se non compare la scritta UPDATE 36

12 Risoluzione dei problemi 37

13 Licenza 39

14 Avviso di licenza open source 40

15 Nota importante sul servizio 40

16 Specifiche e guida 41

Specifiche ____ 41

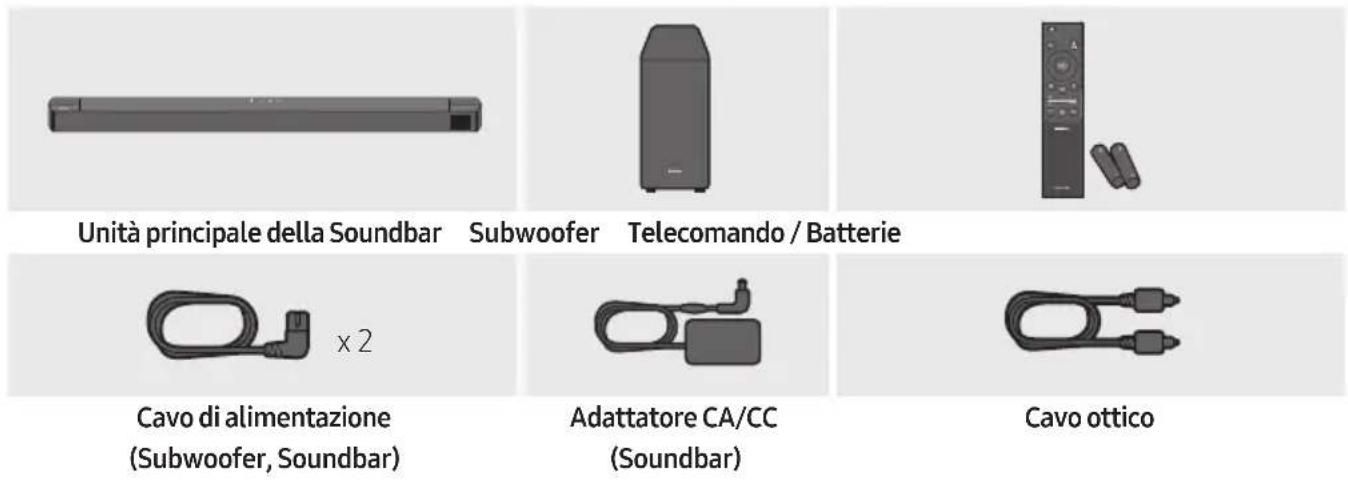

01 VERIFICA DEI COMPONENTI

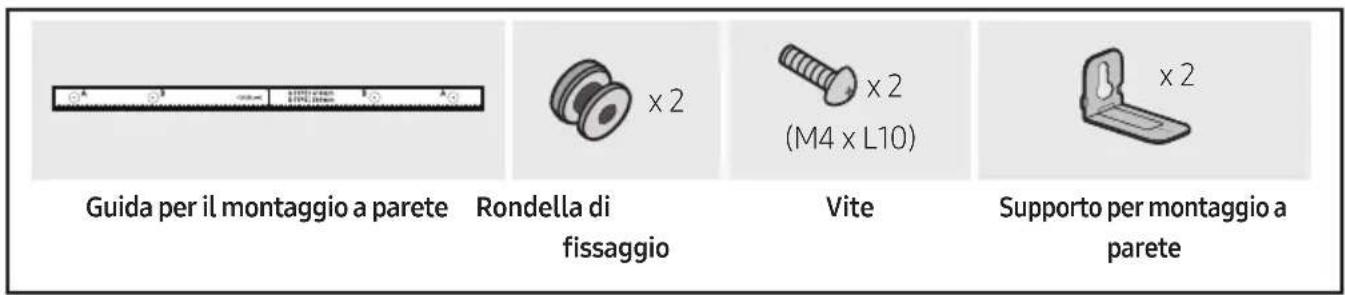

Unità principale della Soundbar Subwoofer Telecomando / Batterie Cavo di alimentazione (Subwoofer, Soundbar) Adattatore CA/CC (Soundbar) Cavo ottico

Guida per il montaggio a parete Rondella di fissaggio Vite Supporto per montaggio a parete

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• A seconda del paese, l'aspetto della spina CA può variare o potrebbe essere fornita già integrata nell'adattatore.
• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.
• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

02 PANORAMICA DEL PRODOTTO

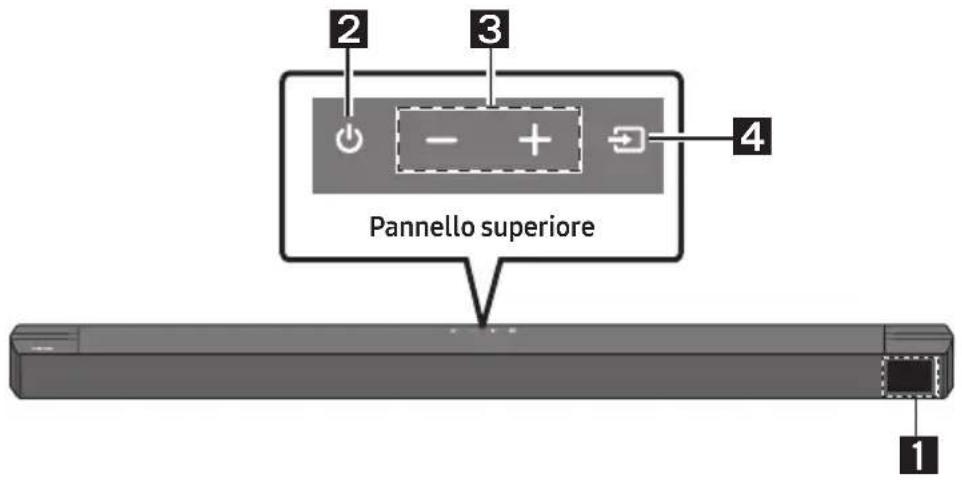

Pannello anteriore / Pannello superiore della Soundbar

2 3 4 Pannello superiore 1

1	VisualizzazioneConsente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto (Alimentazione)Consente di accendere e spegnere il dispositivo.Funzione Auto Power DownL'unità si spegne automaticamente nelle situazioni elencate di seguito.- Modalità D.IN / HDMI / BT / USB: Se non è presente un segnale audio per 20 minuti.
3	Tasto -(volume)Consente di regolare il volume.Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
4	Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingresso Visualizzazione
	Ingresso digitale ottico D.IN
	Ingresso ARC (HDMI OUT)	D.IN → TV ARC (Conversione automatica)
	Ingresso HDMI	HDMI
	Modo BLUETOOTH	BT
	Modo USB	USB
	Per attivare il modo "BT PAIRING", cambiare la sorgente passando al modo "BT", quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

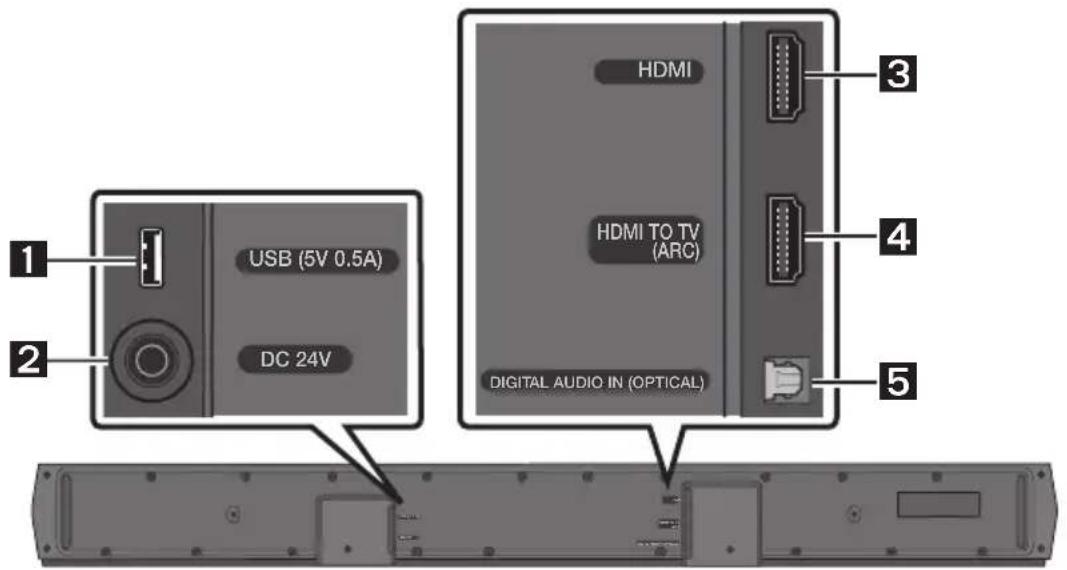

Pannello inferiore della Soundbar

USB (5V 0.5A) DC 24V HDMI HDMI TO TV (ARC) DIGITAL AUDIO IN (OPTICAL) 1 2 3 4 5

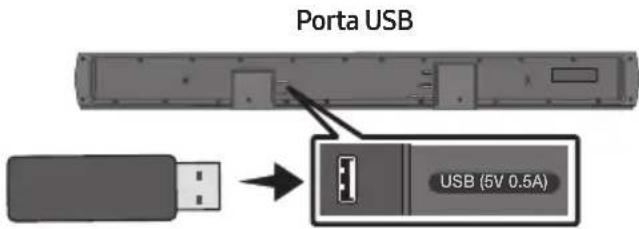

1	USB (5V 0.5A)Collegare a un dispositivo USB per riprodurre file musicali sul dispositivo USB tramite la Soundbar.
2	DC 24V (Ingresso alimentazione)Collegare l'adattatore CA/CC.
3	HDMIConsente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI.Collegare all'uscita HDMI di un dispositivo esterno.
4	HDMI TO TV (ARC)Collegare alla presa jack HDMI (ARC) di una TV.
5	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita digitale (ottica) di un dispositivo esterno.

• Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.
• Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

03 UTILIZZO DEL TELECOMANDO

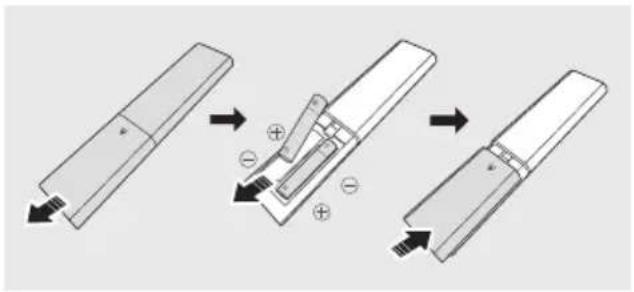

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

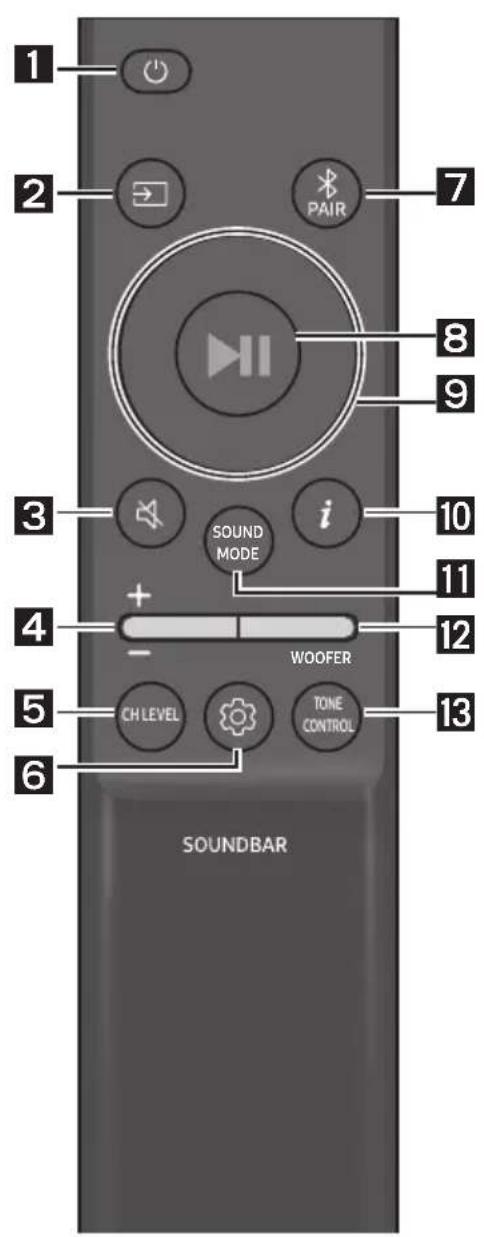

Come utilizzare il telecomando

1 2 PAIR 7 8 9 3 i SOUND MODE 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.
3	Muto	Premere il tasto (Muto) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.
4	Volume	Premere il tasto su o giù per regolare il volume.• SilenziosoPremere il tasto Volume per escludere l'audio. Premerlo nuovamente per riattivare l'audio.

5	CH LEVEL	Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.Premere il pulsanteCENTER LEVELe quindi regolare il volume tra -6~+6 utilizzando i pulsantiSu/Giù.Se vengono connessi gli altoparlanti posteriori (venduti separatamente),l'impostazioneREAR LEVELè supportata. Per regolare il volume delREAR LEVELtra-6 e +6, utilizzare i pulsantiSu/Giù.
6	Controllo audio	Premendo il pulsante è possibile impostare la funzione audio. È possibile regolare le impostazioni desiderate utilizzando i tastiSu/Giù.AUDIO SYNC → NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF– AUDIO SYNCSe il video della TV e l'audio della Soundbar non sono sincronizzati, premere il tasto(Controllo audio)per selezionareAUDIO SYNC, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tastiSu/Giù.(Non disponibile nel modo "USB" o "BT".)– NIGHT MODE ON/OFFQuesta modalità è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.– VOICE ENHANCE ON/OFFQuesta modalità semplifica l'ascolto dei dialoghi parlati nei film e in TV.La funzione audioNIGHT MODEe VOICE ENHANCEpuò essere impostata su ON/OFFutilizzando i pulsantiSu/Giù.Tenere premuto il pulsante(Controllo audio)per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. È possibile utilizzare i pulsantiSinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsantiSu/Giù.(Accertarsi che il modo Audio sia impostata su "STANDARD".)
7	BluetoothPAIR	Consente di attivare la modalità associazione Bluetooth della Soundbar.Premere il tastoPAIRe attendere che venga visualizzata la schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth.
8	Riproduci /Sospendi	È possibile riprodurre o mettere in pausa la musica premendo il tasto.
9	Su/Giù/Sinistra/Destra	Premere le aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.RipetiPer utilizzare la funzione Ripeti nel modo "USB", premere il tastoSu.Salta branoPremere il tastoDestraper selezionare il file musicale successivo. Premere il tastoSinistraper selezionare il file musicale precedente.ID SETTenere premuto il tastoSuper 5 secondi per completare l'ID SET(quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).
10	Info	Quando premuto, vengono visualizzate le informazioni per ciascuna modalità. (Vedere pagina 7).
11	[SIGNATURE]SOUND MODE	Premendo il pulsante, è possibile selezionare la modalità audio desiderata.SURROUND SOUND → BASS BOOST → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDFornisce un campo sonoro più ampio di quello standard.–BASS BOOSTModalità audio che enfatizza i suoni bassi.–GAMEFornisce l’audio stereoscopico che consente la piena immersione nell’azione di gioco.–ADAPTIVEAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.–DTS VIRTUAL:XAudio 3D immersivo da qualsiasi contenuto.–STANDARDEmette l’audio originale.•DRC (Dynamic Range Control)Consente di applicare la funzionalità Dynamic Range Control alle tracce Dolby Digital. Con la Soundbar spenta, tenere premuto il tastoSOUND MODEper più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).•Bluetooth PowerQuesta funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato. La funzione è Attiva per impostazione predefinita.– Tenere premuto il tastoSOUND MODEper più di 5 secondi per disattivare la funzione Bluetooth Power.
12	[IMAGE]WOOFERLIVELLOWOOFER(BASSO)	Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predefinito), premere il tasto.
13	[IMAGE]TONECONTROL	Premendo il pulsante è possibile regolare il volume degli alti o dei bassi.•Premere il pulsanteTREBLEoBASSe quindi regolare il volume tra -6~+6 utilizzando i pulsantiSu/Giù.

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Acceso/Spento Telecomando della TV (Standby)	Pagina 14
Sinistra	Accensione/Spegnimento della connessione automatica TV (BT Pronto)	Pagina 25
Su ID SET Pagina 11
[1WKS] (C1 )	EQ 7 bande Pagina 10
SOUND MODE	DRC ON/OFF (Standby) Pagina 12
	Bluetooth Power Pagina 12
PAIR	Connessione multipla Bluetooth attivata/disattivata (Standby)	Pagina 32

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Senza kit di diffusori posteriori wireless	Con kit di diffusori posteriori wireless
SOUND MODE	SURROUND SOUND	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali 5.1 canali
	BASS BOOST	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali 5.1 canali
	GAME	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali 5.1 canali
	ADAPTIVE	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali 5.1 canali
	DTS VIRTUAL:X	2.0 canali	3.1 canali 5.1 canali
		5.1 canali 3.1 canali 5.1 canali
	STANDARD	2.0 canali	2.1 canali 2.1 canali
		5.1 canali 3.1 canali 5.1 canali

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

Regolazione del volume della Soundbar con il telecomando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spegnere la Soundbar.

• Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: "OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando Visualizzazione Stato
		Disabilita il telecomando della TV.
		Abilita il telecomando IR di una TV Samsung.
		Abilita il telecomando IR di una TV di terze parti.

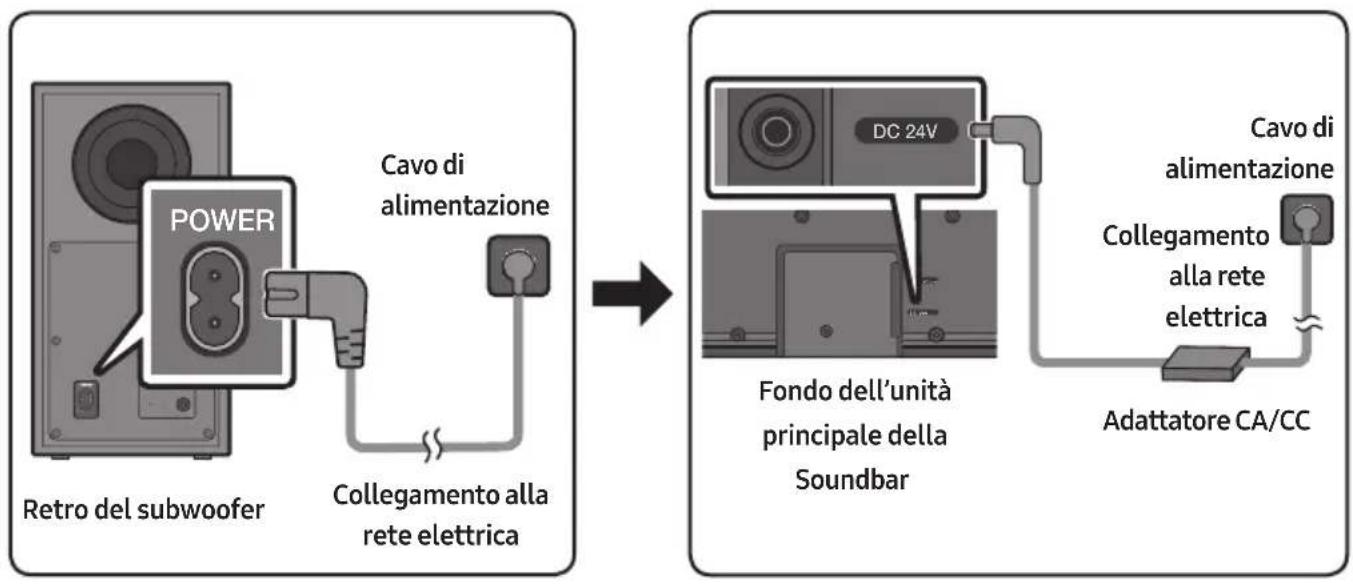

Collegamento alla rete elettrica

Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione nel seguente ordine:

1. Collegare il cavo di alimentazione al subwoofer.
2. Collegare il cavo di alimentazione in uscita all'adattatore di corrente, quindi alla Soundbar.
3. Collegare il cavo di alimentazione a una presa a muro.

Vedere le figure sottostanti.

- Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

- Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Connessione della Soundbar al Subwoofer

Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi.

Connessione automatica tra il subwoofer e la Soundbar

Al momento dell'accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

- Una volta completata l'associazione automatica, l'indicatore blu nella parte posteriore del subwoofer si accende.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Controllare che il cavo di alimentazione connesso all’unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 17.
	Acceso	Standby (con l’unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione.Vedere le istruzioni relative alla connessione manuale a pagina 17.
	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

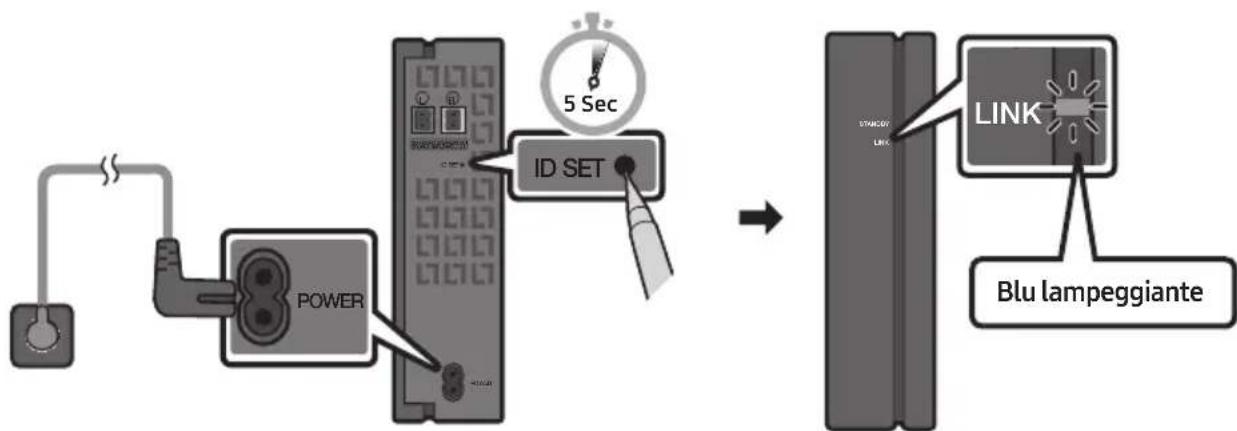

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Prima di eseguire la procedura di connessione manuale descritta di seguito:

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.
  • Assicurarsi che la Soundbar sia accesa.

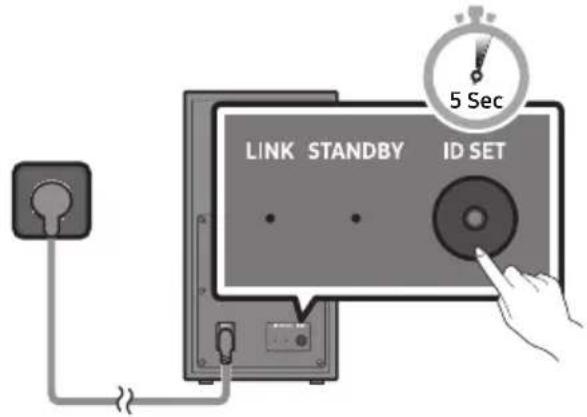

• Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

• L'indicatore rosso sul retro del diffusore si spegne e l'indicatore blu lampeggia.

LINK STANDBY ID SET 5 Sec

Retro del subwoofer

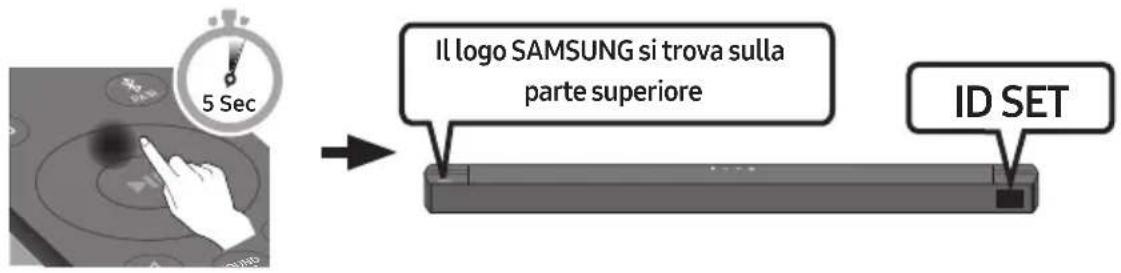

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

5 Sec Il logo SAMSUNG si trova sulla parte superiore ID SET

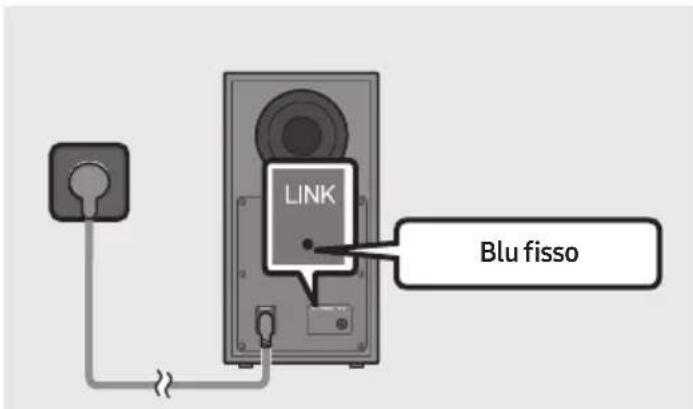

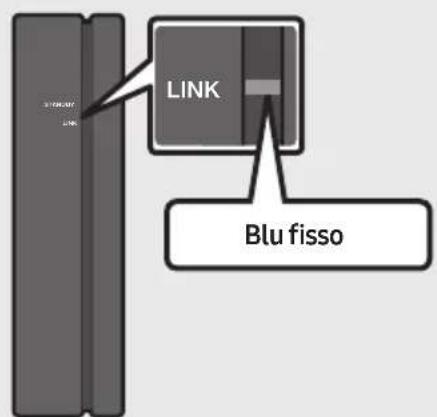

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

LINK Blu fisso

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro fino a quanto tutti i collegamenti tra i componenti sono stati completati.
• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• Se l'unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.
• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 GHz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.

Collegamento del kit SWA-9100S (venduto separatamente) alla Soundbar

Per provare il vero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-9100S, venduto separatamente) alla Soundbar.

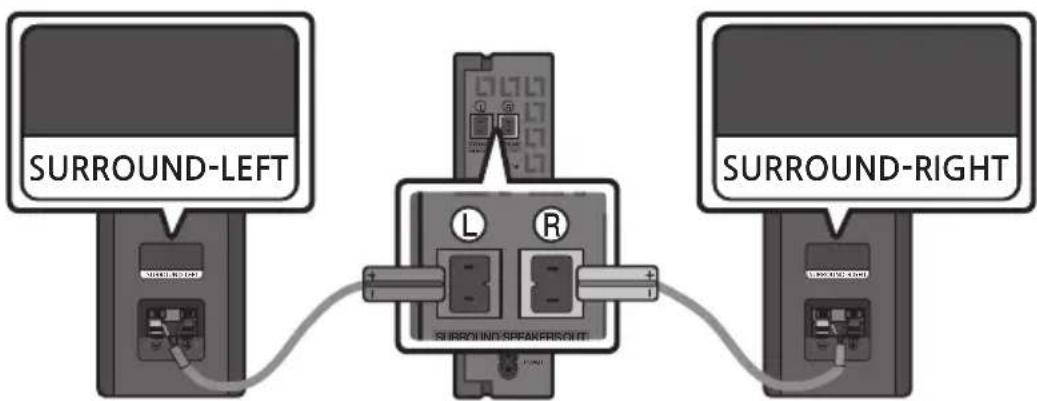

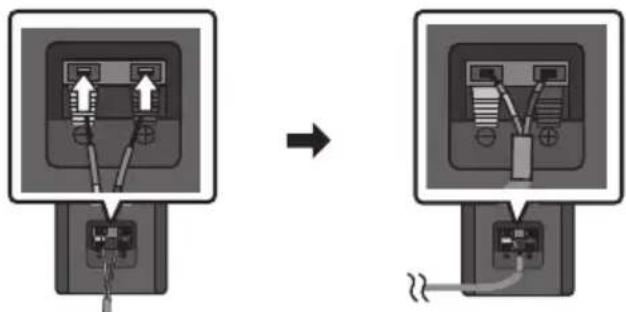

1. Collegare il modulo ricevitore wireless ai 2 diffusori surround.

- Quando si connette il cavo dell'altoparlante, connettere il cavo con anima all'altoparlante.

- Il cavi dei diffusori sono identificati tramite un codice colore.

1. Dopo aver inserito il modulo ricevitore wireless in una presa elettrica, verificare che sia in stato di standby.

- L'indicatore LINK a LED (LED blu) sul Modulo ricevitore wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul retro del Modulo ricevitore wireless con la punta di una penna per 5\~6 secondi fino a che l'indicatore LINK a LED lampeggia (in blu). Per ulteriori informazioni sul LED, fare riferimento al manuale utente del prodotto SWA-9100S.

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

5 Sec Il logo SAMSUNG si trova sulla parte superiore ID SET

ATTENZIONE

- Se la Soundbar stava riproducendo musica al momento del collegamento al kit SWA-9100S, potrebbero udirsi alcune irregolarità emesse dal woofer durante il completamento della connessione.

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

LINK Blu fisso

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il modulo ricevitore wireless.

1. Se il kit SWA-9100S non si connette, ripetere la procedura dal passaggio 2.

05 UTILIZZO DI UNA CONNESSIONE CABLATA AL TV

È possibile ascoltare l'audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specifici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV.
• Questa funzione è supportata dalle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.
• Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto.

Metodo 1. Collegamento tramite un cavo ottico

Lista di controllo pre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.
2. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "D.IN".

Metodo 2. Collegamento di una TV tramite un cavo HDMI

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzare un cavo High-Speed HDMI Cable with Ethernet.

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato nella figura.

2. "TV ARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV.

3. Se l'audio della TV è inudibile, premere il tasto (Sorgente) sul telecomando o sulla parte superiore della Soundbar per passare al modo "D.IN". Sullo schermo vengono visualizzati "D.IN" e "TV ARC" n sequenza e viene riprodotto l'audio della TV.

4. Se "TV ARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo HDMI (non fornito in dotazione) sia collegato alla porta corretta.
5. Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE

• L'HDMI è un'interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.
• Se la TV è dotata di una porta ARC, collegare il cavo HDMI all'ingresso HDMI IN (ARC).
• Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.
• Questa funzione non è disponibile, se il cavo HDMI non supporta l'ARC.
• Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il “Formato audio dell'uscita digitale” è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.)

06 UTILIZZO DI UNA CONNESSIONE WIRELESS AL TV

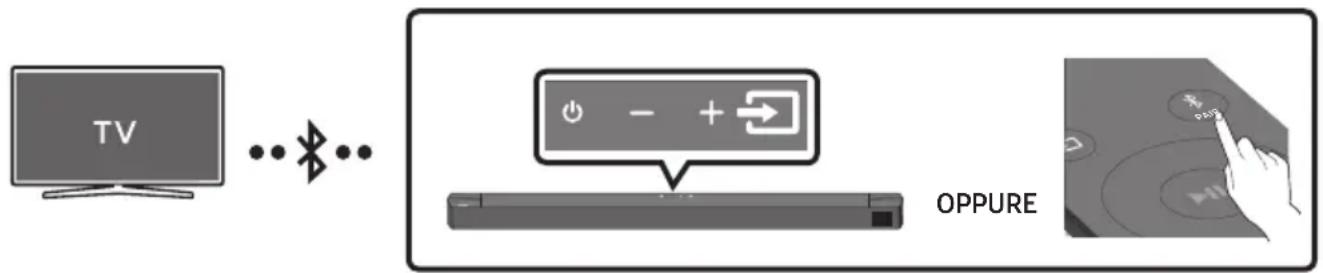

Connessione tramite Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo una TV alla volta.

TV •••• OPPURE

La connessione iniziale

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasto → (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto → (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)
2. Selezionare "[AV] Soundbar B6-Series" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Needs pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

- Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] → "BT" sul display frontale della Soundbar.

1. Ora è possibile percepire l'audio della TV dalla Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Soundbar B6-Series") compare nell'elenco, cancellatela.
• Ripetere quindi i passaggi da 1 a 3.

NOTA

- Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità “BT READY” per la riconnessione.

Disconnessione della Soundbar dalla TV

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Attivazione → Disattivazione)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto ✝ PAIR sul telecomando o tenere premuto il tasto ➞ (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo "BT".)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.

- La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente campo elettrico.
• Se due o più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

07 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

È possibile connettere un dispositivo esterno tramite una connessione cablata o Bluetooth per riprodurne l'audio attraverso la Soundbar.

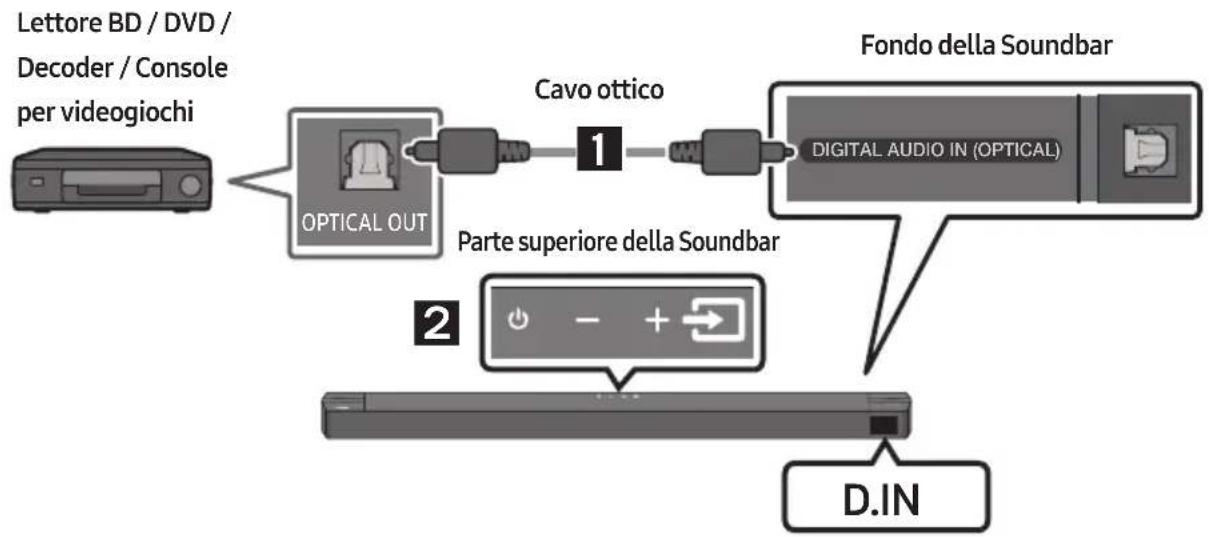

Metodo 1. Collegamento tramite un cavo ottico

1. Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale.
2. Selezionare il modo "D.IN" premendo il tasto → (Sorgente) sul pannello superiore o sul telecomando.

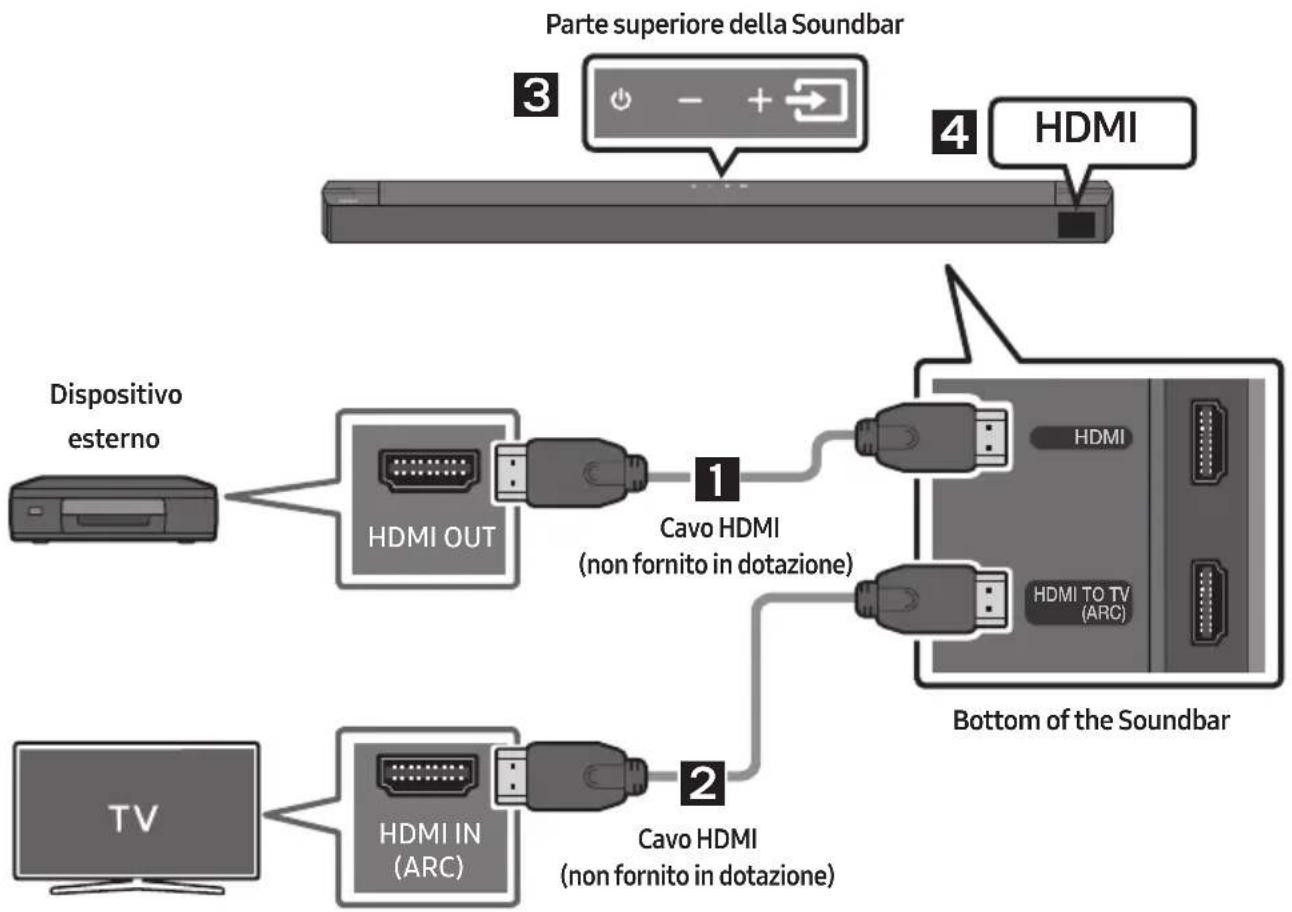

Metodo 2. Collegamento tramite un cavo HDMI

1. Collegare un cavo HDMI (non fornito in dotazione) dalla porta HDMI sulla parte inferiore della Soundbar alla porta HDMI OUT sul dispositivo digitale.
2. Collegare un cavo HDMI (non fornito in dotazione) dalla porta HDMI TO TV (ARC) sulla parte inferiore della Soundbar alla porta HDMI IN sul TV.
3. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "HDMI".
4. Il modo "HDMI" è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

08 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

È possibile riprodurre tramite la Soundbar file musicali contenuti in dispositivi di memoria.

Porta USB USB (5V 0.5A) USB

1. Connettere il dispositivo USB alla porta USB nella parte inferiore del prodotto.
2. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "USB".
3. Nel display viene visualizzato "USB".
4. Riprodurre file musicali dal dispositivo di memoria tramite la Soundbar.

- La Soundbar si spegne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 20 minuti.

Elenco della compatibilità

Estensione Codec Frequenza di		campionamento	Velocità di trasmissione
*.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80 ~ 320 kbps
		MPEG 1 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
		MPEG 2 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
		MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 kbps
	Wave_Format_MSAudio2	16 kHz ~ 48 kHz 56 ~ 128 kbps
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC 16 kHz ~ 96 kHz		128 ~ 192 kbps5,1 canali 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps5,1 canali 160 kbps
*.wav	-	16 kHz ~ 48 kHz	fino a 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

• Se sul dispositivo USB sono archiviati un elevato numero di cartelle (circa 200) e file (circa 2000) è possibile che la Soundbar impieghi qualche istante per accedere ai file e riprodurli.
• La Soundbar supporta solo dispositivi USB con file system FAT16 (\~2GB), FAT32 (\~2TB) o NTFS (\~2TB).

09 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- La connessione è limitata a una TV o a due dispositivi Bluetooth contemporaneamente.

Dispositivo Bluetooth OPPURE

La connessione iniziale

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasto → (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto → (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar B6-Series" all'elenco visualizzato.

- Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

1. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar B6-Series") compare nell'elenco, cancellatela.
  • Quindi ripetere i passaggi 1 e 2.

NOTA

- Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il tasto ✝ PAIR sul telecomando o tenere premuto il tasto 📄 (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo “BT”.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.
• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

- Se la Soundbar è circondata da un potente campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar B6-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

- Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la Soundbar.
2. "ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.
• L'Soundbar si spegne automaticamente dopo 20 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
• Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
• È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.
• È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

- Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

- Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

- In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

- Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Connessione multipla Bluetooth

La Soundbar può essere connessa a 2 dispositivi Bluetooth contemporaneamente.

1. Connettere la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 29)
2. Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre ne sono connessi due.
3. Se la musica viene riprodotta dal dispositivo Bluetooth "B" durante la riproduzione dal dispositivo "A", viene avviata la riproduzione della musica sul dispositivo "B" e interrotta/messa in pausa automaticamente sul dispositivo "A".
4. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che riproduce la musica all'altro potrebbe essere maggiore.

Associazione Bluetooth multipla

Come associare più dispositivi alla Soundbar

1. Accendere la Soundbar.

2. Solo in modalità "BT", tenere premuto il pulsante (Sorgente) sulla parte superiore della Soundbar per più di 5 secondi per consentire l'accesso in modalità "BT PAIRING", quindi sul lato del dispositivo Bluetooth attivare Bluetooth e selezionare la Soundbar dall'elenco dei dispositivi disponibili. La Soundbar si connetterà automaticamente al dispositivo Bluetooth.

3. È possibile associare e connettere alla Soundbar un secondo dispositivo Bluetooth utilizzando lo stesso metodo. Se si tenta di connettere un terzo dispositivo, un dispositivo connesso che non sta riproducendo alcun audio perderà la sua connessione Bluetooth, ma resterà comunque associato alla Soundbar.

4. Con lo stesso metodo, è possibile associare fino a 8 dispositivi Bluetooth, ma solo gli ultimi 2 resteranno connessi contemporaneamente alla Soundbar.

NOTE

• È possibile connettere contemporaneamente alla Soundbar solo 1 TV Samsung o 2 dispositivi Bluetooth.
• La Soundbar verrà disconnessa dai dispositivi Bluetooth se riceverà una richiesta di connessione da un TV Samsung.
• L'impostazione predefinita della Soundbar è "ON-BT MULTI CONNECTION", ma per il ripristino alla modalità di connessione non multipla da un'altra modalità, tenere premuto il pulsante ✗ PAIR sul telecomando per più di 5 secondi in modalità standby mode, fino a quando "OFF-BT MULTI CONNECTION" non viene visualizzato sul display.

10 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
- Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
- Acquistare e utilizzare viti e ancoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

- Diametro: M5

– Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

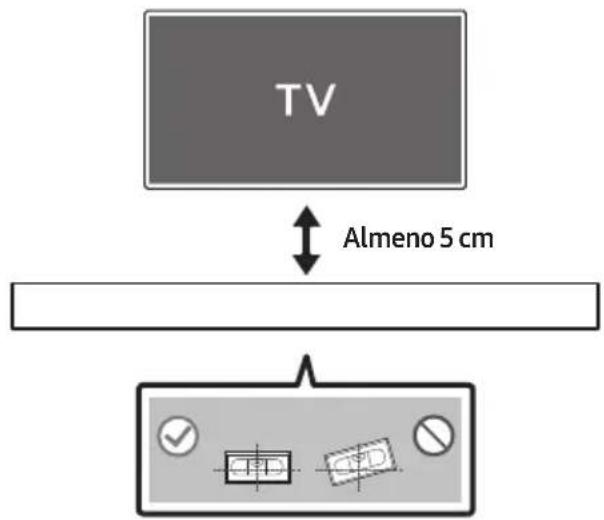

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

TV Almeno 5 cm

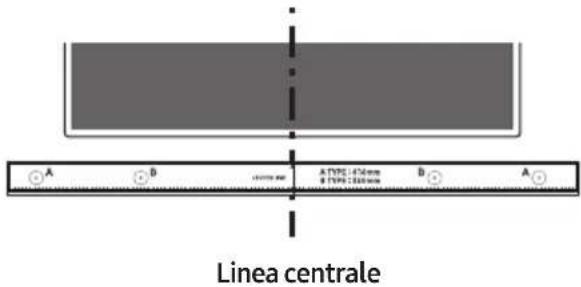

1. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

A B Linea centrale A TYPE: 476 mm B TYPE: 280 mm B A

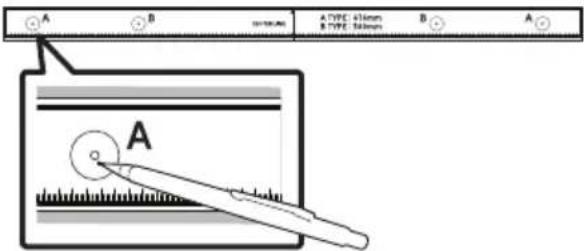

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di fissaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

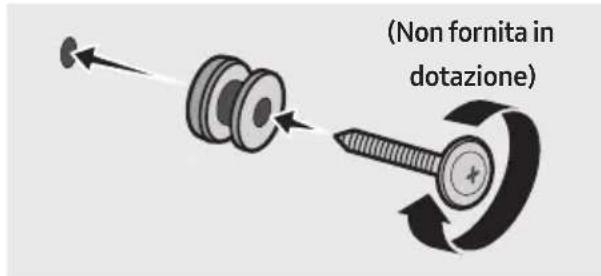

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

(Non fornita in dotazione)

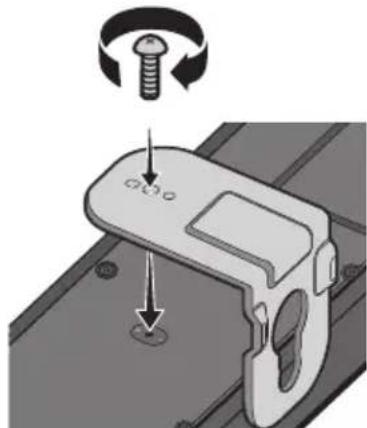

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

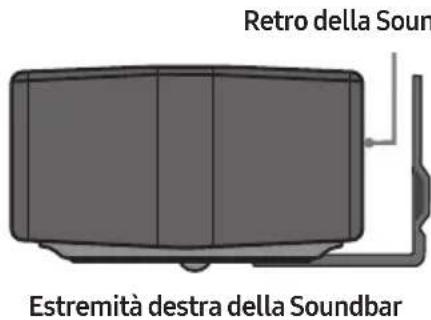

Retro della Soun Estremità destra della Soundbar

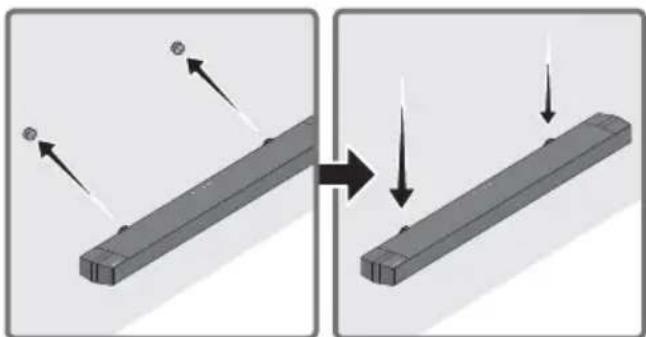

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

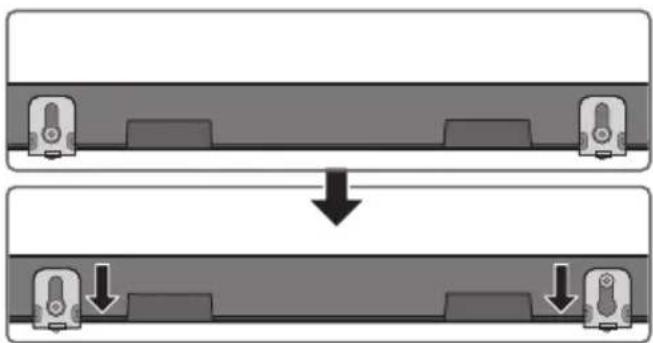

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

- Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Porta USB USB (5V 0.5A)

Se viene messo a disposizione un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è stato preventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il sito Web Samsung all'indirizzo (www.samsung.com → Support).

Selezionare quindi il tipo di prodotto o fornire il numero di modello della Soundbar, selezionare l'opzione Software & Apps, quindi Downloads. Tenere presente che i nomi delle opzioni possono variare.

Come verificare la versione del firmware

1. Spegnere la Soundbar.
2. Tenere premuto il tasto 🎨 (Controllo audio) sul telecomando per circa 5 secondi.
3. Ogni versione viene visualizzata sul display della Soundbar nel seguente ordine.

(Versione del software → HDMI → Tx → Rx)

• Tx : modulo di trasmissione wireless nella Soundbar.
• Rx : modulo di ricezione wireless nella Subwoofer.

• DISPLAY VERSIONE R2

• Nessuna connessione R2 posteriore---
• Connessione R2xxx posteriore

Procedura per l'aggiornamento

Importante: la funzione di aggiornamento rimuove tutte le impostazioni dell'utente. Si raccomanda di prendere nota delle proprie impostazioni in modo da poterle reimpostare con facilità dopo l'aggiornamento. tenendo presente che l'aggiornamento del firmware ripristina anche il collegamento al subwoofer.

1. Connettere la chiavetta USB alla porta USB del computer.
   Importante: assicurarsi che la chiavetta USB non contenga file musicali. In caso contrario l'aggiornamento del firmwall potrebbe non riuscire.
2. Andare a (samsung.com) → selezionare Immetti numero modello e immettere il modello della Soundbar. Selezionare manuali e download e scaricare la versione più aggiornata del file software.
3. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.
4. Spegnere la Soundbar e connettere la chiavetta USB contenente l'aggiornamento software alla porta USB.
5. Accendere la Soundbar e cambiare la sorgente nella modalità "USB". Entro 3 minuti verrà visualizzato "UPDATE" e avrà inizio l'aggiornamento. Al completamento dell'aggiornamento, la Soundbar si spegnerà e si riaccenderà automaticamente.
6. Premere il pulsante - + (Volume) sul pannello superiore per 5 secondi. Il display mostrerà "INIT" e la Soundbar verrà spenta. L'aggiornamento è completato.
7. Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sarà possibile aggiornare nuovamente il firmware.
8. Ripristinare le impostazioni della Soundbar.

Se non compare la scritta UPDATE

1. Spegnere la Soundbar, scollegare e ricollegare il dispositivo di archiviazione che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quindi accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti file audio supportati dalla Soundbar.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.
• Una volta completato l'aggiornamento, la configurazione dell'utente nella Soundbar viene avviata ed è possibile ripristinare le proprie impostazioni. Consigliamo di prendere nota delle impostazioni, così da poterle ripristinare al termine dell'aggiornamento.
  Attenzione: l'aggiornamento del firmware azzererà anche la connessione al subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, fare riferimento a pagina 16.
  Se l'aggiornamento software fallisce, verificare che l'archivio USB non sia difettoso.

- Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.

- L'aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

→ Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

→Disinserire e reinserire il cavo di alimentazione.
→Spegnere e riaccendere il dispositivo esterno e riprovare.
→In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 7.)

Se il telecomando non funziona.

→Puntare il telecomando direttamente sulla Soundbar.
→Sostituire le batterie.

La Soundbar non emette suoni.

→Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→ Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
→Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale (Menu → Impostazioni ( → Tutte le impostazioni ( → Suono → Uscita audio → Seleziona Soundbar)
→Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
→Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 36.)

Il subwoofer non emette suoni.

→Assicurarsi che l'indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il subwoofer se l'indicatore lampeggia in blu o in rosso. (Andare a pagina 17.)
→Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
→ Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
→Rimuovere e ricollegare la spina di alimentazione.

Il volume del subwoofer è troppo basso.

→Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer.
(Andare a pagina 12.)
→Avvicinare a sé il diffusore del subwoofer.

Se il TV non è collegato tramite HDMI TO TV (ARC).

→ Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale ARC. (Andare a pagina 22.)

→La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar.

→HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV.

(TV Samsung: Pagina iniziale ( In)→ Menu → Impostazioni ( ◎)→ Tutte le impostazioni ( ) ◎ → Connessione → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ACCESO)

Nessun audio in ingresso quando ci si collega alla TV in modalità HDMI TO TV (ARC).

→Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Pagina iniziale ( → Menu → Impostazioni ( → Tutte le impostazioni ( → Suono → Impostazioni avanzate → Formato audio dell'uscita digitale)

La Soundbar non si connette tramite Bluetooth.

→ Quando si connette un nuovo dispositivo, passare a "BT PAIRING" per la connessione. (Premere il tasto ✗ PAIR sul telecomando o il tasto (Sorgente) sul corpo per almeno 5 secondi.)

→la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.

→Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale (☐) → Menu → Impostazioni (☐) → Tutte le impostazioni (☐) → Suono → Uscita audio → Elenco altoparlanti Bluetooth)

→Il collegamento automatico della TV potrebbe essere disabilitato. Con la Soundbar in "BT READY", tenere premuto il tasto Sinistra sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzato il messaggio OFF-TV CONNECT, tenere premuto il tasto Sinistra per 5 secondi per cambiare selezione.

→Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.

→ Inizializzare il prodotto e riprovare. (Andare a pagina 36.)

Il suono si interrompe se connesso tramite Bluetooth.

→Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il dispositivo alla Soundbar.

→Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installazione e le condizioni di utilizzo.

La connessione multipla Bluetooth non funziona.

→ Quando il TV è connesso alla soundbar, la connessione multipla Bluetooth potrebbe non funzionare. Scollegare la Soundbar dal TV e riprovare.

→Verificare se l'impostazione della connessione multipla Bluetooth è attivata. (Fare riferimento alla sezione "La Soundbar non si connette tramite Bluetooth.")

→Scollegare il dispositivo attualmente in corso di riproduzione, associare al dispositivo che si desidera collegare e ricollegare il dispositivo precedente.

→Se il suono non viene emesso neanche con una connessione adeguata, fare riferimento alla sezione “Il suono si interrompe se connesso tramite Bluetooth.”

La Soundbar non si accende automaticamente con il TV.

→ Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

13 LICENZA

DOLBY AUDIO

Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com).

15 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

16 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-B650 / HW-B660
USB 5V/0,5A
Peso 3,1 kg
Dimensioni (L x A x P) 1030,0 x 59,4 x 105,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale	180W(30Wx6)
Formati di riproduzione supportati	LPCM 2ch, Dolby AudioTM(che supporta Dolby® Digital), DTS, DTS Virtual:X
POTENZA IN USCITA DEL DISPOSITIVO WIRELESSPotenza max. trasmettitore BTPotenza max. trasmettitore SRD	100 mW a 2,4 GHz – 2,4835 GHz25 mW a 5,725 GHz – 5,825 GHz

Nome del subwoofer PS-WB65D
Peso 5,1 kg
Dimensioni (L x A x P) 184,0 x 346,0 x 295,0 mm
AMPLIFICA TOREPotenza di uscita nominale	250W
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenza max. trasmettitore SRD	25 mW a 5,725 GHz – 5,825 GHz

Consumo energetico complessivo in standby (W) 2,0W
BluetoothMetodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Peso e dimensioni sono approssimativi.

Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:

http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello.

L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Specifiche per la progettazione ecocompatibile degli alimentatori esterni :

www.samsung.com/global/ecodesign_component

Katso alla olevia kuvia.

Bassokaiuttimen takaosa

Efect Intrare			leşire
			Fără kitul wireless de boxe spate	Cu kitul wireless de boxe spate
SOUND MODE	SURROUND SOUND	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	BASS BOOST	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	GAME	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	ADAPTIVE	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	DTS VIRTUAL:X	2.0 canale	3.1 canale 5.1 canale
		5.1 canale 3.1	canale 5.1 canale
	STANDARD	2.0 canale	2.1 canale 2.1 canale
		5.1 canale 3.1	canale 5.1 canale
