MANUAL DE USUARIO HWB650 SAMSUNG

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS

PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.

NO CONTIENE ELEMENTOS QUE DEBA

REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE PERSONAL

ESPECIALIZADO.

Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung.

	PRECAUCIÓNRIESGO DE ELECTROCUCION.NO ABRIR.
	Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.
	Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.
	Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión fiable a tierra.
	Tensión CA: Este símbolo indica que la tensión nominal marcada con el símbolo es CA.
	Tensión CC: Este símbolo indica que la tensión nominal marcada con el símbolo es CC.
	Precaución, consulte las instrucciones antes de usar: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad.

PRECAUCIÓN

ADVERTENCIA

- Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.
• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.
• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal, lo que significa que deberá disponer de fácil acceso al enchufe principal.
• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como jarrones.
• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe debe estar accesible en todo momento.

PRECAUCIONES

1. Asegúrese de que la alimentación eléctrica de CA de su domicilio cumpla las especificaciones eléctricas indicadas en la etiqueta identificativa situada en la parte inferior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación 7\~10 cm. Asegúrese de que los orificios de ventilación no queden tapados. No coloque la unidad sobre amplificadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.
2. Durante tormentas, desconecte el enchufe principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar la unidad.
3. No exponga la unidad a la luz directa del sol ni a otras fuentes de calor. Podrían sobrecalentarla y provocar una avería en la unidad.

4. Proteja el reproductor contra la humedad (por ejemplo, jarrones) y calor excesivo (p. ej.: chimeneas) o equipos que creen campos magnéticos o eléctricos potentes. Desconecte el cable de alimentación de la fuente de CA si la unidad no funciona correctamente. El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal. Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala.

5. Las pilas utilizadas en este producto contienen productos químicos que son peligrosos para el medio ambiente. No tire las pilas con el resto de la basura doméstica. No tire las pilas al fuego. No cortocircuite, desmonte ni sobrecaliente las baterías. PRECAUCIÓN: Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de especificaciones equivalentes.

ÍNDICE

01 Comprobación de los componentes 6

02 Descripción del producto 7

Panel delantero y panel superior de la Soundbar 7

Panel inferior de la Soundbar 8

03 Uso del mando a distancia 9

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2) ____ 9

Cómo utilizar el mando a distancia ____ 9

Uso de los Botones Ocultos (botones con más de una función) ____ 13

Especificaciones de salida para los distintos modos de efectos de sonido ____ 13

Ajuste del volumen de la Soundbar con el mando a distancia del televisor ____ 14

04 Conexión de la Soundbar 15

Conexión a la corriente eléctrica 15

Conexión de la Soundbar al subwoofer ____ 16

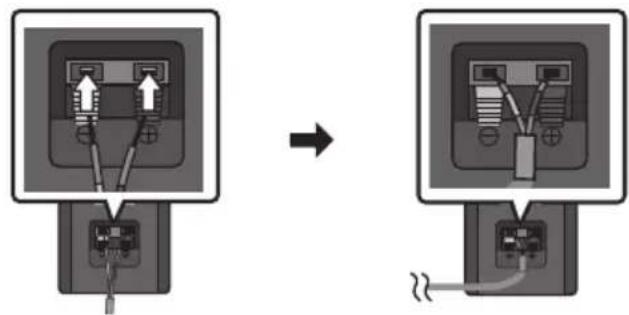

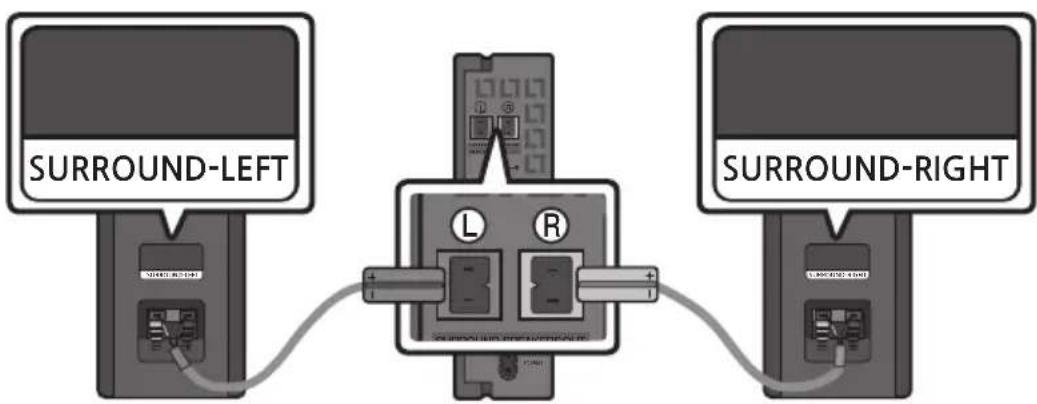

Conexión del SWA-9100S (se vende por separado) a una Soundbar ____ 19

05 Uso de una conexión por cable al Televisor 21

Método 1. Conexión mediante un cable óptico ____ 21

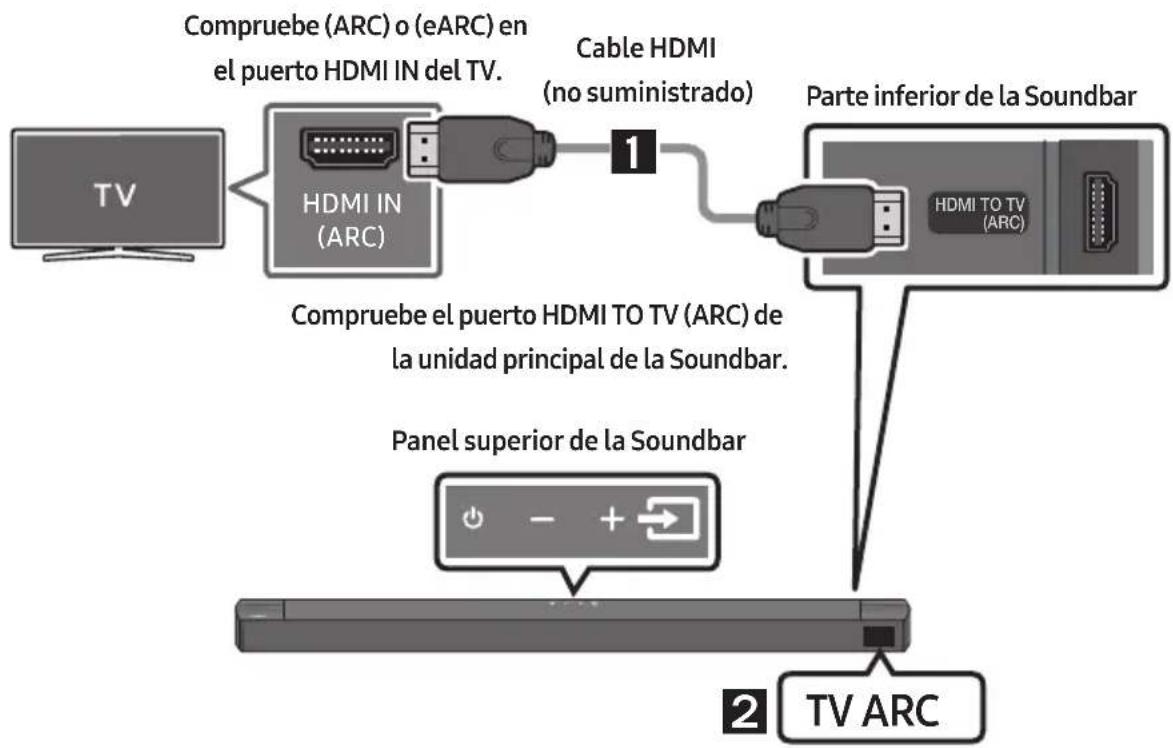

Método 2. Conexión a un TV mediante un cable HDMI ____ 22

06 Uso de una conexión inalámbrica al Televisor 24

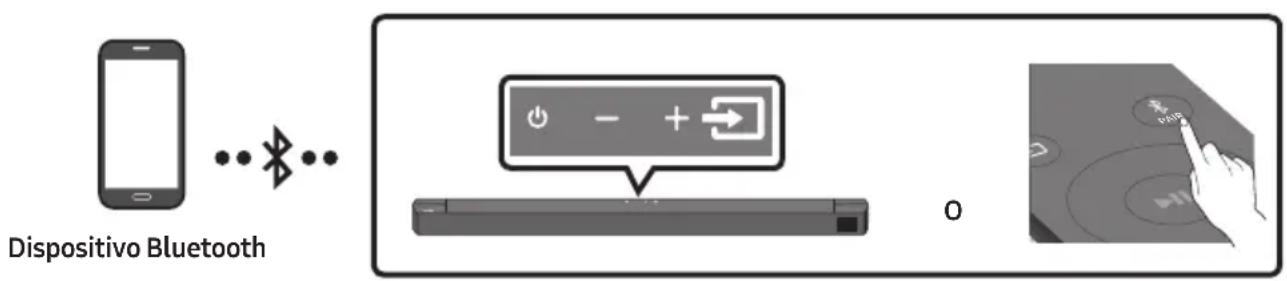

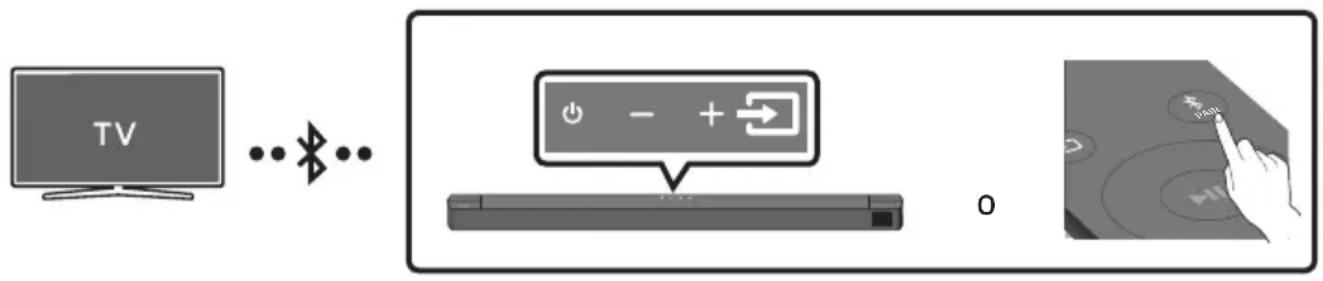

Conexión a través de Bluetooth 24

07 Conexión a un dispositivo externo 26

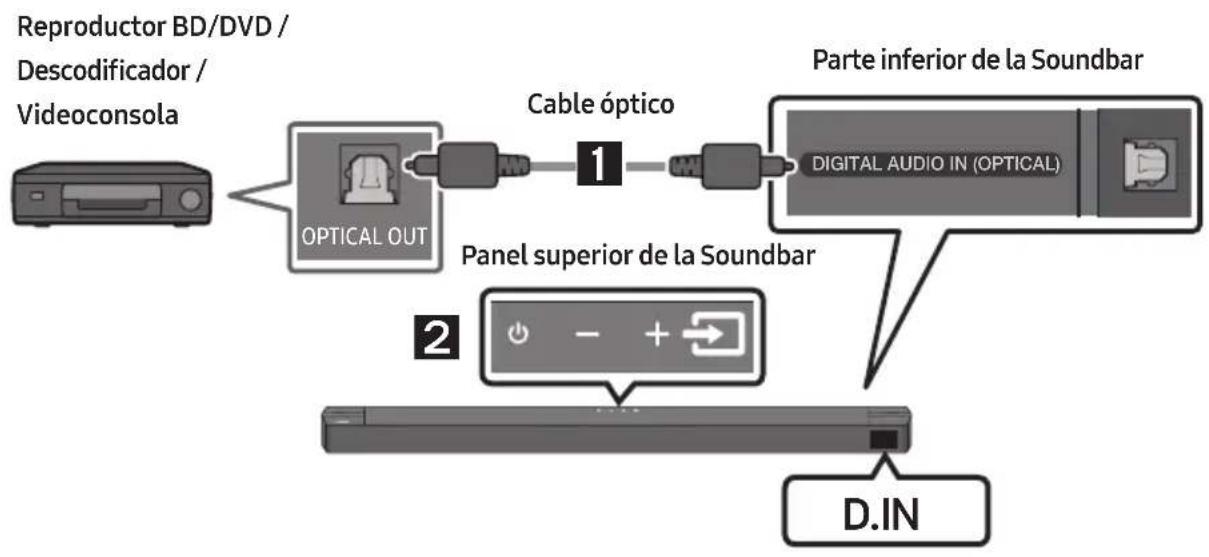

Método 1. Conexión mediante un cable óptico ____ 26

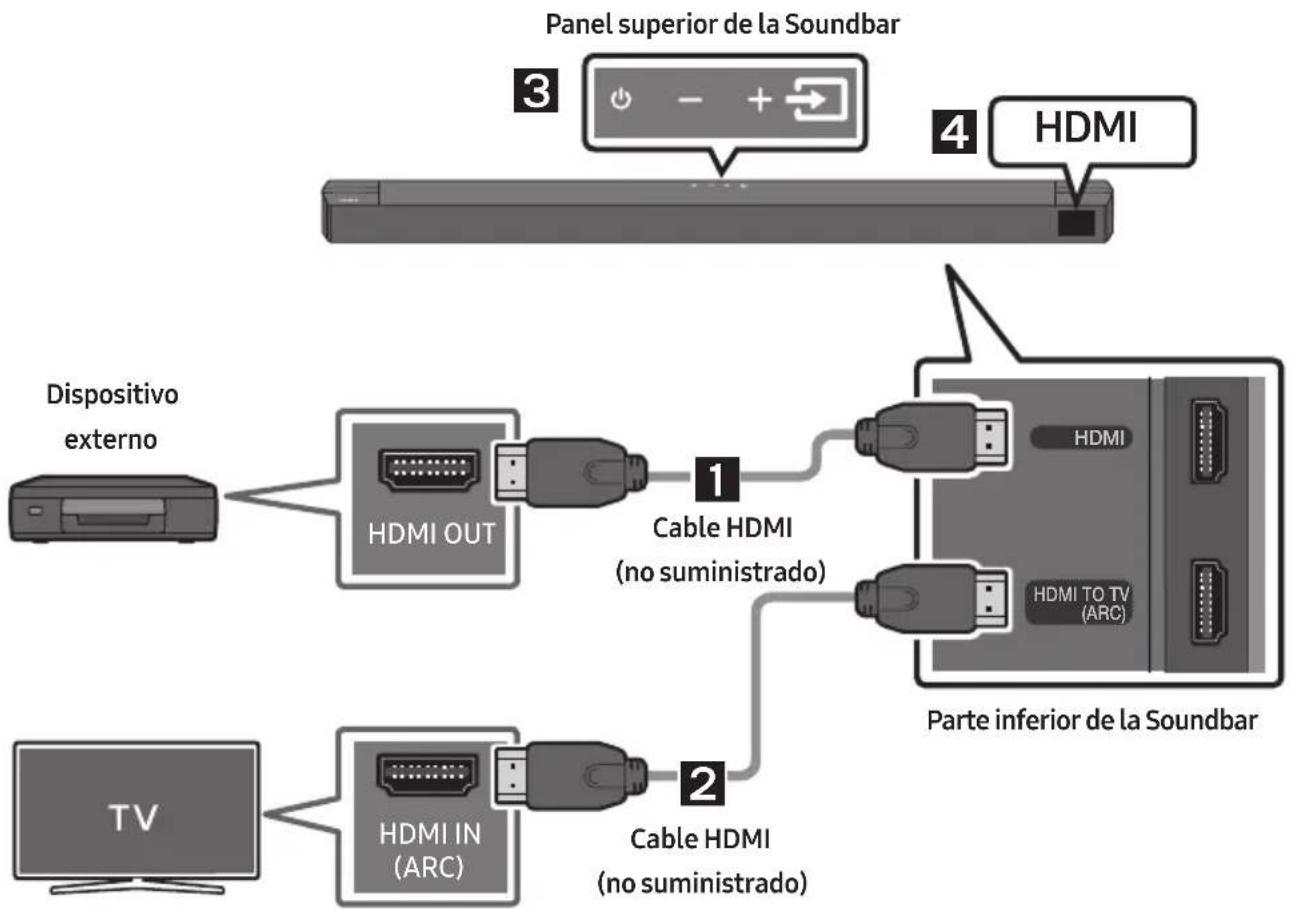

Método 2. Conexión mediante un cable HDMI ____ 27

08 Conexión de un dispositivo de almacenamiento USB

28

09 Conexión a un dispositivo móvil 29

Conexión a través de Bluetooth ____ 29

10 Instalación del montaje en pared 33

Precauciones de instalación ____ 33

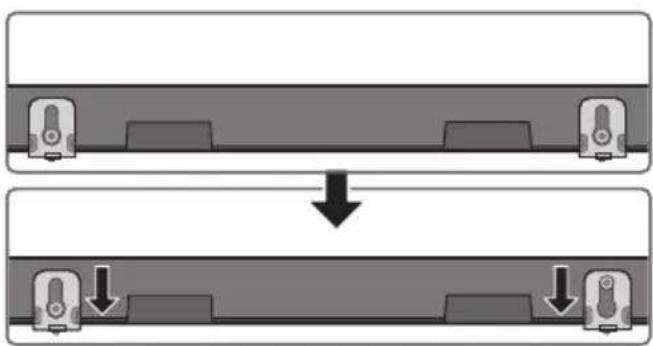

Componentes del montaje en pared ____ 33

11 Actualización de software 35

Cómo comprobar la versión del firmware ____ 35

Procedimiento de actualización ____ 36

Si no se muestra UPDATE 36

12 Resolución de problemas 37

13 Licencia 39

14 Aviso sobre licencia de código abierto 40

15 Nota importante sobre el servicio 40

16 Especificaciones y guía 41

Especificaciones 41

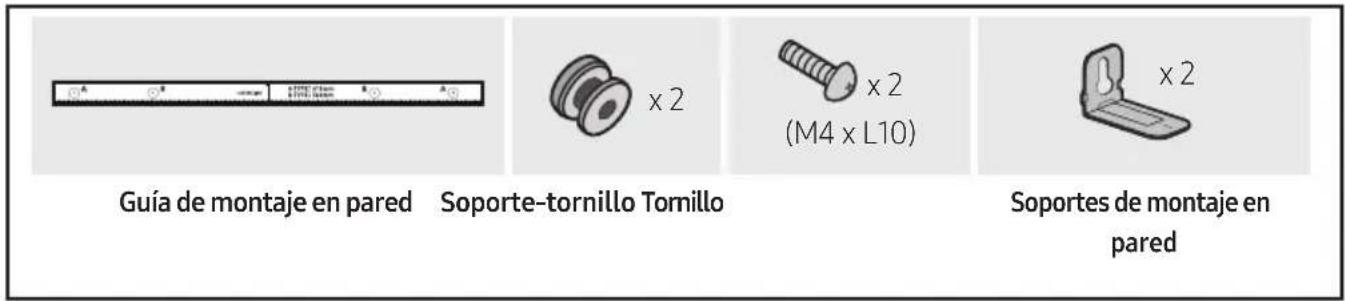

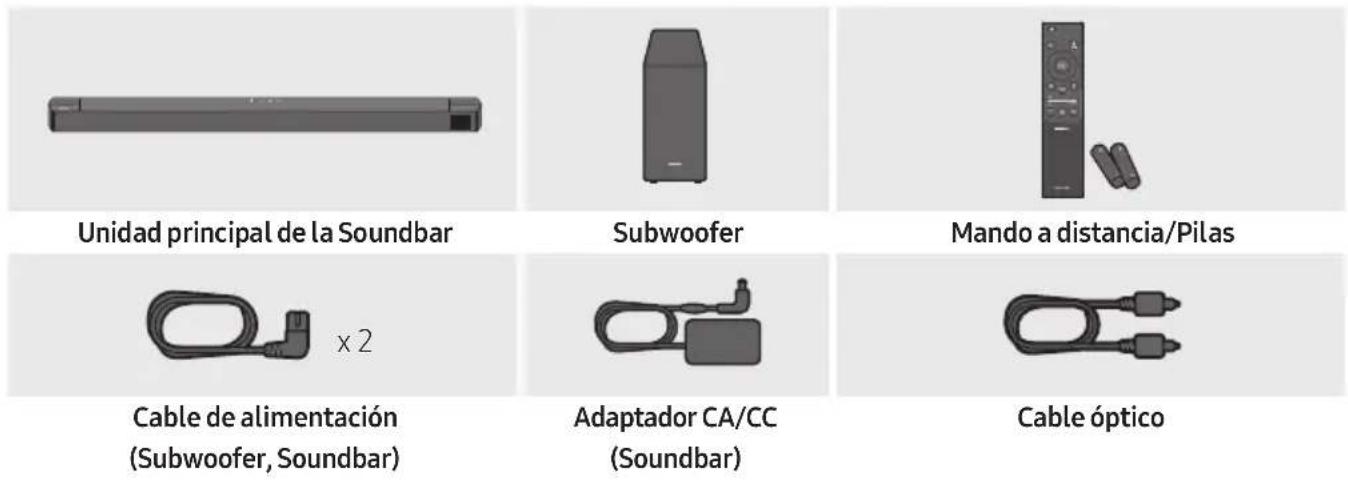

01 COMPROBACIÓN DE LOS COMPONENTES

Guía de montaje en pared Soporte-tornillo Tomillo Soportes de montaje en pared

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta : Parte inferior de la unidad principal de la Soundbar)
• Para adquirir componentes adicionales o cables opcionales, póngase en contacto con un Centro de servicio de Samsung o con el Centro de atención al cliente.
• Dependiendo de la región, el conector de CA tendrá distinta apariencia, o puede que esté integrado con el adaptador de CA/CC.
• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.
• El diseño y las especificaciones están sujetos a cambio sin previo aviso.

02 DESCRIPCIÓN DEL PRODUCTO

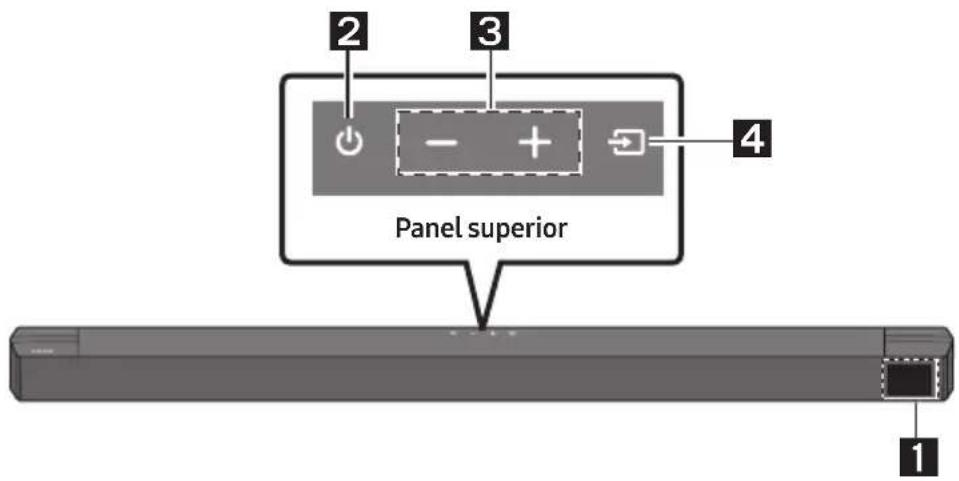

Panel delantero y panel superior de la Soundbar

2 3 Panel superior 4 1

1	PantallaMuestra el estado y el modo actual del producto.
2	Botón (Encendido/Apagado)Enciende y apaga la alimentación.Función Auto Power DownLa unidad se apaga automáticamente en las siguientes situaciones.- Modo D.IN / HDMI / BT / USB: Si no hay señal de audio en 20 minutos.
3	Botón (Volumen)Ajusta el volumen.Una vez ajustado, el nivel del volumen aparece en la pantalla delantera de la Soundbar.
4	Botón (Fuente)Selecciona el modo de entrada de fuente.
	Modo de entrada Pantalla
	Entrada óptica digital D.IN
	Entrada ARC (HDMI OUT)	D.IN → TV ARC (conversión automática)
	Entrada HDMI HDMI
	Modo BLUETOOTH	BT
	Modo USB	USB
	Para activar el modo “BT PAIRING”, cambie la fuente al modo “BT” y, a continuación, mantenga pulsado el botón (Fuente) durante al menos 5 segundos.

• Cuando enchufe el cable de CA, la tecla de alimentación funcionará transcurridos entre 4 y 6 segundos.
• Cuando encienda la unidad, pasarán entre 4 y 5 segundos antes de poder reproducir sonido.
• Para disfrutar del sonido sólo desde Soundbar, debe apagar los altavoces del TV en el menú Audio Setup del TV. Consulte el manual del TV que se facilita con el TV.

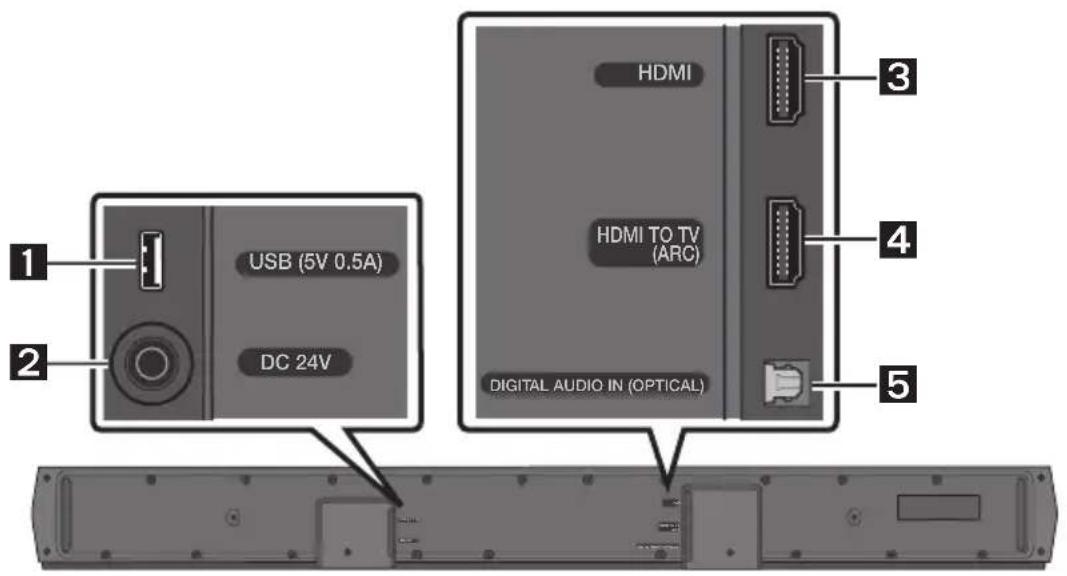

Panel inferior de la Soundbar

USB (5V 0.5A) DC 24V HDMI HDMI TO TV (ARC) DIGITAL AUDIO IN (OPTICAL) 1 2 3 4 5

1	USB (5V 0.5A)Conecte aquí un dispositivo USB para reproducir archivos de música del dispositivo USB en la Soundbar.
2	DC 24V (Entrada de la fuente de alimentación)Conecte el adaptador CA/CC.
3	HDMIIntroduce señales de audio y vídeo digital de forma simultánea mediante un cable HDMI.Conecte a la salida HDMI de un dispositivo externo.
4	HDMI TO TV (ARC)Conecte a la toma HDMI (ARC) del TV.
5	DIGITAL AUDIO IN (OPTICAL)Conecte a la salida (óptica) digital de un dispositivo externo.

• Cuando desconecte el cable de alimentación del adaptador de corriente de CA/CC de una toma de pared, tire de la clavija. No tire del cable.
• No conecte esta unidad ni otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre componentes.

03 USO DEL MANDO A DISTANCIA

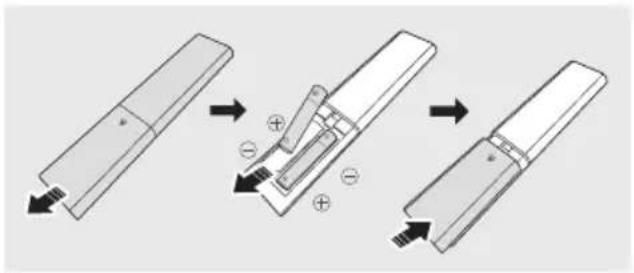

Cómo colocar las pilas antes de utilizar el mando a distancia (Pilas AAA X 2)

Deslice la cubierta trasera en la dirección de la flecha hasta extraerla por completo.

Introduzca 2 pilas AAA (1,5 V) orientadas de modo que la polaridad sea la correcta. Vuelva a deslizar la cubierta trasera en su posición.

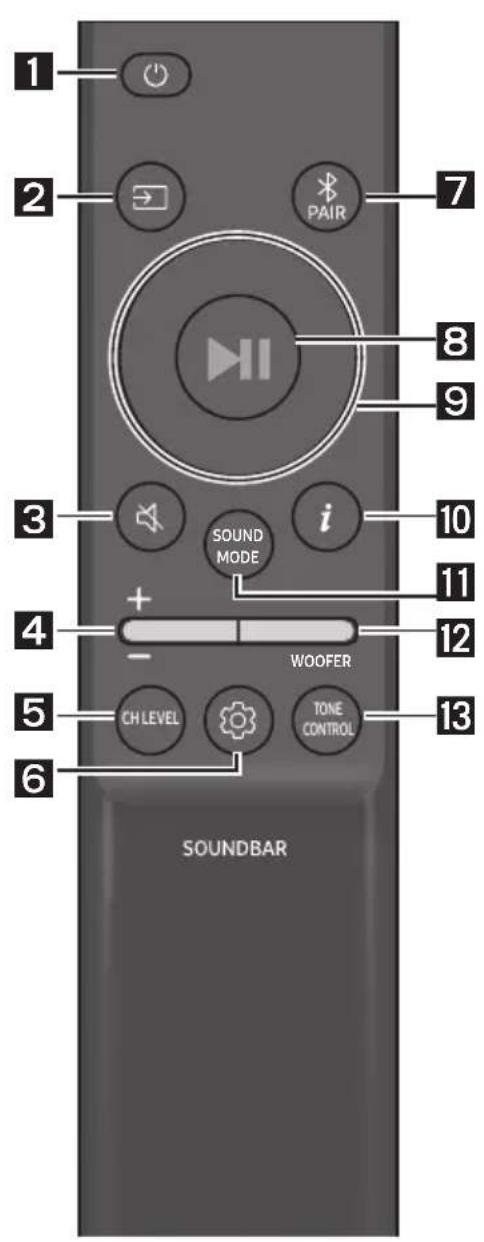

Cómo utilizar el mando a distancia

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Encendido/Apagado	Enciende y apaga la Soundbar.
2	Fuente	Pulse para seleccionar una fuente conectada a la Soundbar.
3	Silenciar	Pulse el botón (Silenciar) para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido.
4	Volumen	Pulse el botón hacia arriba o hacia abajo para ajustar el volumen.• SilenciarPulse el botón Volumen para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido.

5	CH LEVEL	Si pulsa el botón, puede ajustar el volumen de cada altavoz.Pulse el botón para seleccionarCENTER LEVELy ajuste el volumen entre -6~+6utilizando los botonesArriba/Abajo.Si los altavoces traseros (de venta por separado) están conectados, se puede realizar elajusteREAR LEVEL. Para ajustar el volumen deREAR LEVELentre -6 y +6 utilizandolos botonesArriba/Abajo.
6	Control de sonido	Si pulsa el botón, puede establecer la función de audio. Los ajustes deseados se pueden modificar con los botonesArriba/Abajo.AUDIO SYNC → NIGHT MODE ON/OFF → VOICE ENHANCE ON/OFF– AUDIO SYNCSi el vídeo del televisor y el audio de la Soundbar no están sincronizados, pulse elbotón(Control de sonido)para seleccionarAUDIO SYNCy, seguidamente,establezca la demora de audio entre 0 y 300 milisegundos utilizando los botonesArriba/Abajo.(No disponible en “USB” o “BT”).– NIGHT MODE ON/OFFEste modo está optimizado para la visualización nocturna con la configuraciónajustada para reducir el volumen pero mantener la claridad de los diálogos.– VOICE ENHANCE ON/OFFEste modo facilita la audición del diálogo en películas y programas de TV.Las funciones de audioNIGHT MODE y VOICE ENHANCEse pueden activar odesactivar conON/OFFutilizando los botones Arriba/Abajo.Mantenga pulsado el botón(Control de sonido)durante unos 5 segundos paraajustar el sonido para cada banda de frecuencia. Puede seleccionar 150 Hz, 300 Hz,600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz y 10 kHz con los botonesIzquierda/Derechay cada unopuede ajustarse en un valor entre -6 y +6 con los botonesArriba/Abajo.(Asegúrese deque el modo de sonido esté configurado como “STANDARD”).
7	BluetoothPAIR	Cambia la Soundbar al modo de emparejamiento Bluetooth.Pulse el botónPAIRy espere a que aparezca la pantalla "BT PAIRING" para conectar conun nuevo dispositivo Bluetooth.
8	Reproducción/Pausa	También puede reproducir o hacer una pausa en la música pulsando el botón.
9	Arriba/Abajo/Izquierda/Derecha	Pulse en las zonas indicadas para seleccionar Arriba/Abajo/Izquierda/Derecha.Pulse Arriba/Abajo/Izquierda/Derecha en el botón para seleccionar o ajustar funciones.RepetirPara utilizar la función Repetir en el modo “USB”, pulse el botón Arriba.Salto de músicaPulse el botón Derechatara seleccionar el archivo de música siguiente. Pulse el botón Izquierdapara seleccionar el archivo de música anterior.ID SETMantenga pulsado el botón Arribadurante 5 segundos para completar ID SET (al conectarse a un subwoofer o altavoces traseros inalámbricos).
10	Información	Al presionarlo, aparecerá la información de cada modo. (Consulte la página 7).
11	SOUND MODE	Si pulsa el botón, puede seleccionar el modo de sonido deseado.SURROUND SOUND → BASS BOOST → GAME → ADAPTIVE → DTS VIRTUAL:X → STANDARD– SURROUND SOUNDProporciona un campo de sonido más amplio que el estándar.– BASS BOOSTModo de sonido de campo con énfasis en los graves.– GAMEProporciona un sonido estereoscópico para sumergir al usuario en la acción mientras juega.– ADAPTIVEAnaliza el contenido en tiempo real y proporciona automáticamente el campo sonoro óptimo en función de las características del contenido.– DTS VIRTUAL:XSonido 3D inmersivo desde cualquier contenido.– STANDARDEmite el sonido original.• DRC (Dynamic Range Control)Permite aplicar el control de gama dinámica a las pistas Dolby Digital. Mantenga pulsado el botón SOUND MODE durante unos 5 segundos mientras la Soundbar esté apagada para activar o desactivar la función DRC (Dynamic Range Control). Con la función DRC activada, se reducen los sonidos fuertes. (El sonido podría distorsionarse).• Bluetooth PowerEsta función activa automáticamente la Soundbar cuando se recibe una solicitud de conexión de un TV o un dispositivo Bluetooth previamente conectados. La función está activada de forma predeterminada.– Mantenga pulsado el botón SOUND MODE durante más de 5 segundos para desactivar la función de Bluetooth Power.
12	WOOFERNIVELWOOFER(GRAVES)
		Mueva el botón hacia arriba o hacia abajo para ajustar el nivel del woofer (graves) a -12 o de -6 a +6. Para establecer el nivel de volumen del woofer (graves) a 0 (valor predeterminado), pulse el botón.
13	TONECONTROLTONECONTROL	Al pulsar el botón, puede ajustar el volumen de los agudos o bajos.• Pulse el botón para seleccionar TREBLE o BASS y ajuste el volumen entre -6~+6 utilizando los botones Arriba/Abajo.

Uso de los Botones Ocultos (botones con más de una función)

Botón oculto		Página de referencia
Botón del mando a distancia Función
WOOFER (Arriba)	Activar/Desactivar mando a distancia del TV (en espera)	Página 14
Izquierda	Activación/Desactivación de la conexión automática de TV (BT preparado)	Página 25
Arriba ID SET Página 11
(Control de sonido)	EQ 7 bandas Página 10
SOUND MODE	DRC ON/OFF (en espera) Página 12
	Bluetooth Power Página 12
*PAIR	Conexión múltiple Bluetooth activada/ desactivada (en espera)	Página 32

Especificaciones de salida para los distintos modos de efectos de sonido

Efecto Entrada			Salida
			Sin kit de altavoz trasero inalámbrico	Con kit de altavoz trasero inalámbrico
SOUND MODE	SURROUND SOUND	Canal 2.0 Canal	3.1	Canal 5.1
		Canal 5.1	Canal 3.1	Canal 5.1
	BASS BOOST	Canal 2.0 Canal	3.1	Canal 5.1
		Canal 5.1	Canal 3.1	Canal 5.1
	GAME	Canal 2.0 Canal	3.1	Canal 5.1
		Canal 5.1	Canal 3.1	Canal 5.1
	ADAPTIVE	Canal 2.0 Canal	3.1	Canal 5.1
		Canal 5.1	Canal 3.1	Canal 5.1
	DTS VIRTUAL:X	Canal 2.0 Canal	3.1	Canal 5.1
		Canal 5.1	Canal 3.1	Canal 5.1
	STANDARD	Canal 2.0 Canal	2.1	Canal 2.1
		Canal 5.1	Canal 3.1	Canal 5.1

• El kit de altavoz trasero inalámbrico de Samsung puede adquirirse por separado. Póngase en contacto con el distribuidor que le vendió la Soundbar para adquirir un kit.

Ajuste del volumen de la Soundbar con el mando a distancia del televisor

Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

- Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento).

- Ponga el altavoz del televisor en Altavoz externo para usar esta función.

- Fabricantes que admiten esta función: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA

1. Apague la Soundbar.
2. Mantenga pulsado el botón WOOFER durante 5 segundos.

Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: "OFF-TV REMOTE" (modo predeterminado), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botón del mando a distancia	Pantalla Estado
	(modo predeterminado)	Desactiva el mando a distancia del televisor.
		Activa el mando a distancia de infrarrojos de un televisor Samsung.
		Activa el mando a distancia de infrarrojos de un televisor de terceros.

04 CONEXIÓN DE LA SOUNDBAR

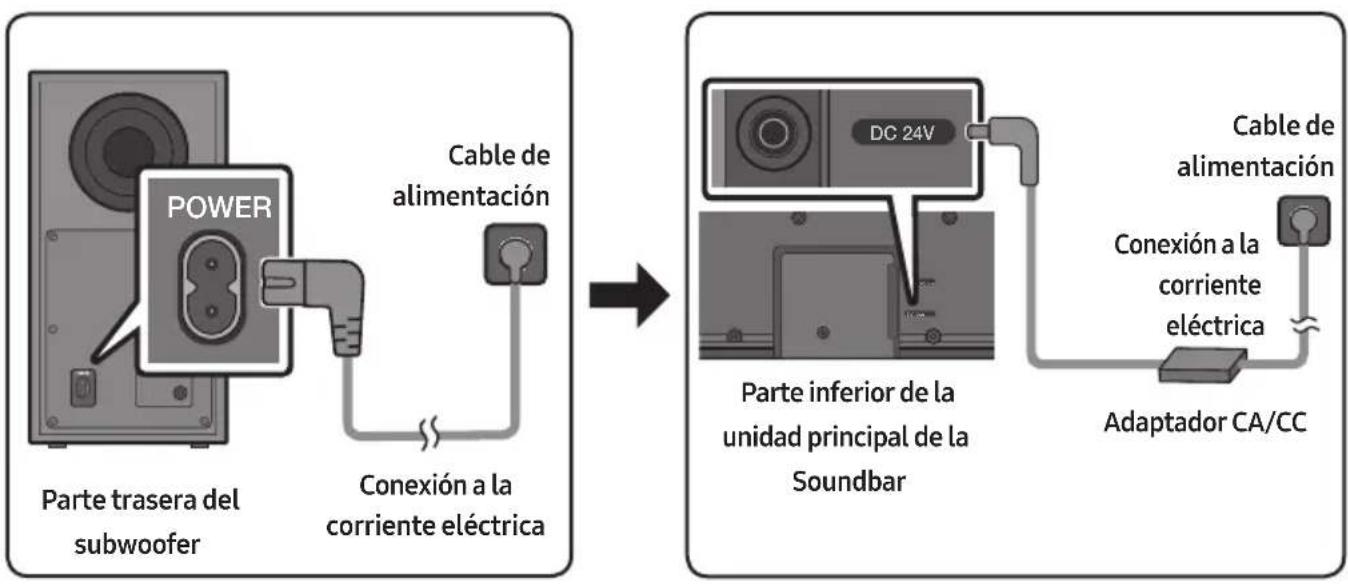

Conexión a la corriente eléctrica

Utilice los componentes eléctricos para conectar el subwoofer y la Soundbar a una toma de corriente en el orden siguiente:

1. Conecte el cable de alimentación al subwoofer.
2. Conecte el cable de alimentación de salida al adaptador de alimentación y, después, a la Soundbar.
3. Conecte el cable de alimentación a un enchufe.

Vea las ilustraciones de abajo.

- Para obtener más información sobre la corriente eléctrica necesaria y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

- Asegúrese de probar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC colgado con la entrada del cable de CA orientada hacia arriba, podrían introducirse en el adaptador agua u otras sustancias externas y causar problemas de funcionamiento del adaptador.

Conexión de la Soundbar al subwoofer

Con el subwoofer conectado podrá disfrutar de unos graves más potentes.

Conexión automática entre el subwoofer y la Soundbar

Al encender la alimentación, tras conectar los cables de alimentación a la Soundbar y al subwoofer, el subwoofer se conecta de forma automática a la Soundbar.

- Cuando se ha completado el emparejamiento automático, el indicador azul de la parte trasera del subwoofer se enciende.

Luces LED indicadoras de la parte trasera del subwoofer

LED Estado	Descripción Solución
	Encendido	Conectado correctamente (funcionamiento normal)	-
	Parpadeante Recuperando conexión		Compruebe si el cable de alimentación acoplado a la unidad principal de la Soundbar está conectado correctamente o espere unos 5 minutos. Si sigue parpadeando, intente conectar el subwoofer de forma manual.Consulte la página 17.
	Encendido	Modo de espera (con la unidad principal de la Soundbar apagada)	Compruebe que el cable de alimentación de la unidad principal de la Soundbar esté conectado correctamente.
		Fallo de conexión	Vuelva a realizar la conexión.Consulte las instrucciones para realizar la conexión manual en la página 17.
	Parpadeante Fallo de funcionamiento		Consulte la información de contacto del Centro de servicio de Samsung en el manual.

Conexión manual del subwoofer en caso de que falle la conexión automática

Antes de realizar el procedimiento de conexión manual que aparece a continuación:

• Compruebe que los cables de alimentación de la Soundbar y del subwoofer estén conectados correctamente.

• Asegúrese de que la Soundbar esté encendida.

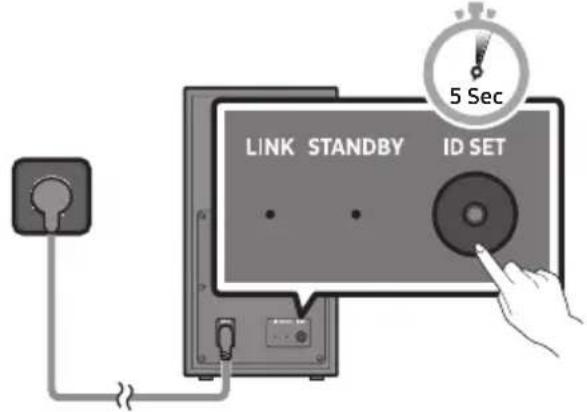

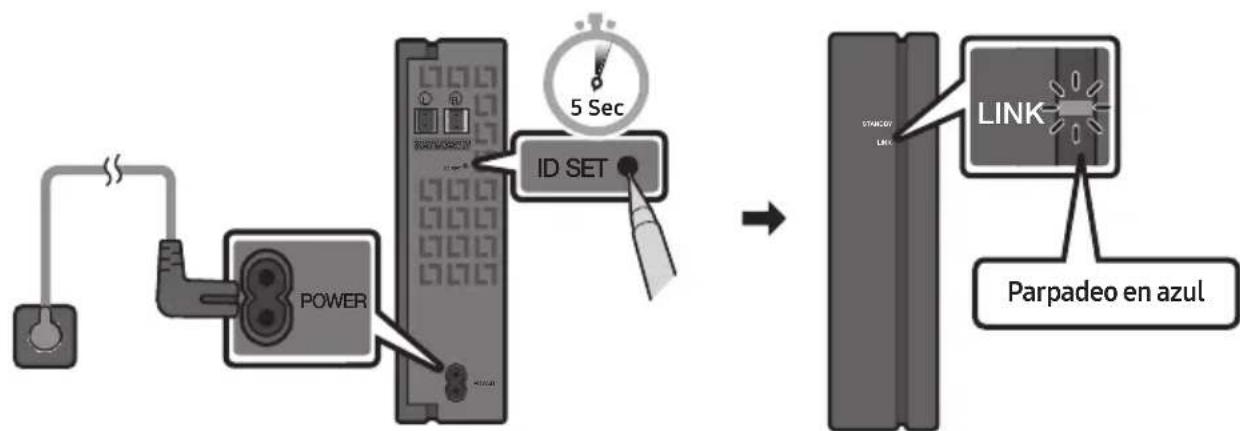

• Mantenga pulsada la tecla ID SET situada en la parte trasera del subwoofer durante al menos 5 segundos.

- El indicador rojo de la parte trasera del subwoofer se apaga y el azul parpadea.

LINK STANDBY ID SET 5 Sec

Parte trasera del subwoofer

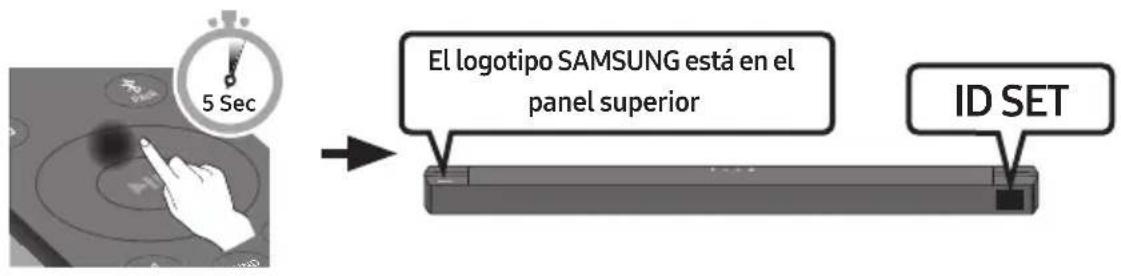

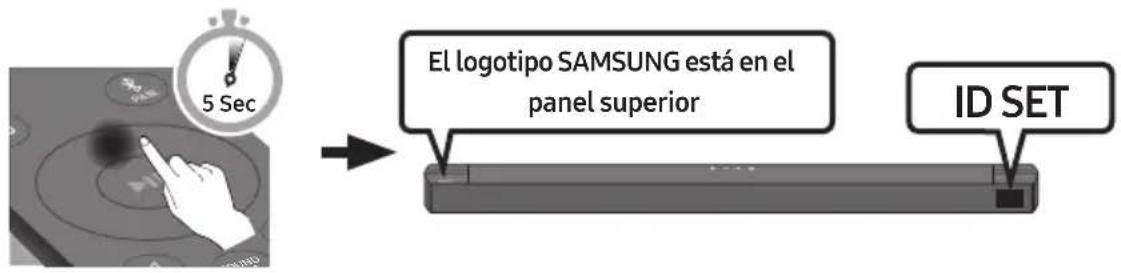

1. Mantenga pulsado el botón Arriba del mando a distancia durante al menos 5 segundos.

2. Aparece el mensaje ID SET en la pantalla de la Soundbar durante un momento y, a continuación, desaparece.

3. La Soundbar se encenderá automáticamente cuando se complete ID SET.

5 Sec El logotipo SAMSUNG está en el panel superior ID SET

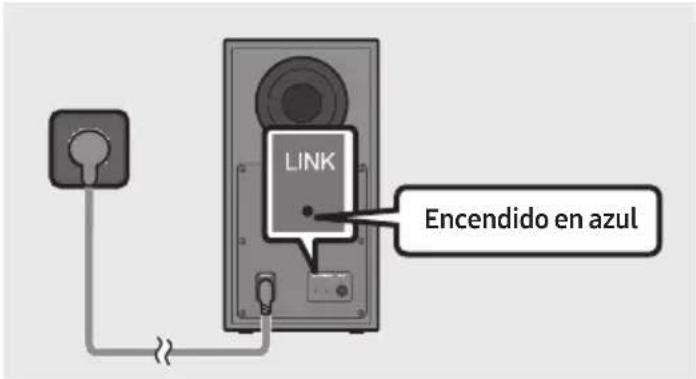

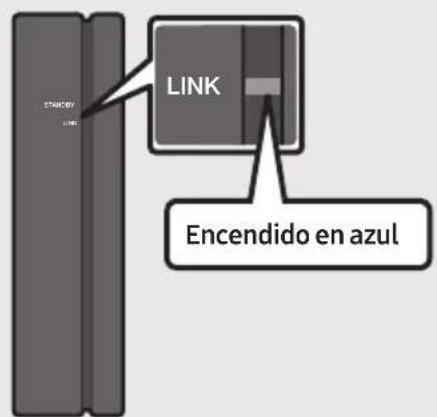

1. Compruebe que LINK LED brille con un azul intenso (la conexión se ha completado).

LINK Encendido en azul

El indicador LINK LED deja de parpadear y brilla con un azul intenso cuando se establece la conexión entre la Soundbar y el subwoofer inalámbrico.

NOTAS

• No conecte el cable de alimentación de este producto o su TV a una toma de pared hasta que se hayan completado todas las conexiones entre componentes.
• Antes de mover o instalar este producto, asegúrese de desconectar la alimentación y el cable de alimentación.
• Si la unidad principal está apagada, el subwoofer inalámbrico se pondrá en modo inactivo y el LED STANDBY de la parte trasera se pondrá en rojo después de parpadear en azul varias veces.
• Si utiliza un dispositivo con la misma frecuencia (5,8 GHz) que la Soundbar cerca de esta, la interferencia puede provocar interrupciones del sonido.
• La distancia de transmisión máxima de la señal inalámbrica de la unidad principal es de unos 10 metros, pero puede variar según el entorno operativo. Si hay un muro de acero-hormigón o metálico entre la unidad principal y el subwoofer inalámbrico, puede que el sistema no funcione, puesto que la señal inalámbrica no puede traspasar el metal.

PRECAUCIONES

• Las antenas de recepción inalámbrica están integradas en el subwoofer inalámbrico. Mantenga las unidades alejadas del agua y de la humedad.
• Para un rendimiento óptimo, asegúrese de que en la zona que rodea al subwoofer y al módulo receptor inalámbrico (se vende por separado) no haya ningún obstáculo para la señal.

Conexión del SWA-9100S (se vende por separado) a una Soundbar

Disfrute del auténtico sonido Surround inalámbrico conectando el Kit de altavoz trasero inalámbrico Samsung (SWA-9100S, se vende por separado) a la Soundbar.

1. Conecte el módulo receptor inalámbrico a 2 altavoces Surround.

- Al conectar el cable del altavoz, conecte el cable principal al altavoz.

- Los cables del altavoz tienen un código de colores.

1. Compruebe el estado en espera del módulo receptor inalámbrico tras enchufarlo en una toma de corriente.

- El indicador LINK LED (LED azul) del módulo receptor inalámbrico parpadea. Si el LED no parpadea, pulse el botón ID SET situado en la parte posterior del módulo receptor inalámbrico con la punta de un bolígrafo durante 5 o 6 segundos hasta que el indicador LED LINK parpadee (en azul). Para saber más sobre el LED, consulte el manual del usuario del SWA-9100S.

1. Mantenga pulsado el botón Arriba del mando a distancia durante al menos 5 segundos.

2. Aparece el mensaje ID SET en la pantalla de la Soundbar durante un momento y, a continuación, desaparece.

3. La Soundbar se encenderá automáticamente cuando se complete ID SET.

5 Sec El logotipo SAMSUNG está en el panel superior ID SET

PRECAUCIÓN

- Si la Soundbar estaba reproduciendo música cuando se conecta con el SWA-9100S, es posible que escuche algunas interferencias provenientes del woofer cuando finalice la conexión.

1. Compruebe que LINK LED brille con un azul intenso (la conexión se ha completado).

LINK Encendido en azul

El indicador LINK LED deja de parpadear y brilla con un azul intenso cuando se establece una conexión entre la Soundbar y el módulo receptor inalámbrico.

1. Si el SWA-9100S no se ha conectado, repita el proceso desde el paso 2.

05 USO DE UNA CONEXIÓN POR CABLE AL TELEVISOR

Escuche el sonido del TV desde la Soundbar mediante conexiones con cable o inalámbricas.

- Cuando se conecta la Soundbar a un Samsung TV seleccionado, esta puede controlarse mediante el mando a distancia del televisor.

- Esta función es compatible con Samsung Smart TV de 2017 y posteriores que admiten Bluetooth al conectar la Soundbar al TV con un cable óptico.

- Además, esta función le permite utilizar el menú del TV para ajustar el sonido y diversos ajustes, como el volumen y el modo de silencio.

Método 1. Conexión mediante un cable óptico

Lista de comprobación previa a la conexión

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Cuando utilice un cable óptico y los terminales tengan sus tapas, asegúrese de retirar las tapas.

1. Conecte la toma DIGITAL AUDIO IN (OPTICAL) de la Soundbar a la toma de OPTICAL OUT del TV mediante un cable óptico digital.
2. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione el modo "D.IN".

Método 2. Conexión a un TV mediante un cable HDMI

PRECAUCIÓN

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.
• Para conectar el cable HDMI entre el televisor y la Soundbar, asegúrese de conectar los terminales marcados como ARC. De lo contrario, es posible que no se emita el sonido del televisor.
• El cable recomendado es un High-Speed HDMI Cable with Ethernet.

1. Con la Soundbar y el TV encendidos, conecte el cable HDMI (no suministrado) tal y como se muestra en la imagen.

2. Aparece "TV ARC" en la ventana de visualización de la unidad principal de la Soundbar y esta reproduce el sonido del TV.

3. Si el sonido del televisor no es audible, pulse la (Fuente) en el mando a distancia o en la parte superior de la Soundbar para cambiar a modo "D.IN". La pantalla muestra "D.IN" y luego "TV ARC", y se reproduce el sonido del TV.

4. Si no aparece "TV ARC" en la ventana de visualización de la unidad principal de la Soundbar, confirme que el cable HDMI (no suministrado) esté conectado al puerto correcto.
5. Utilice los botones de volumen del mando a distancia del TV para cambiar el volumen de la Soundbar.

NOTAS

• HDMI es una interfaz para la transmisión digital de datos de vídeo y audio en un solo conector.
• Si el TV incluye un puerto ARC, conecte el cable HDMI al puerto HDMI IN (ARC).
• Recomendamos un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno con un diámetro inferior a 14 mm.
• Esta función no está disponible si el cable HDMI no admite ARC.
• Si las señales de transmisión son Dolby Digital y la configuración del "Formato de salida de audio digital" es PCM en su TV, se recomienda cambiar la configuración a Dolby Digital. Al cambiar la configuración, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede mostrar palabras distintas para "Dolby Digital" y "PCM" en función del fabricante.)

06 USO DE UNA CONEXIÓN INALÁMBRICA AL TELEVISOR

Conexión a través de Bluetooth

Cuando un TV se conecta mediante Bluetooth, se reproduce sonido en estéreo sin cableado molesto.

- Solo es posible conectar un TV al mismo tiempo.

TV ... 0

Conexión inicial

1. Pulse el botón ✝ PAIR del mando a distancia para pasar al modo "BT PAIRING".

(O) a. Pulse el botón (Fuente) del panel superior y, a continuación, seleccione "BT". "BT" cambia a "BT PAIRING" en unos pocos segundos automáticamente o cambia a "BT READY" si hay un registro de conexión.

b. Cuando "BT READY" aparece, pulse y mantenga pulsado el botón (Fuente) en el panel superior de la Soundbar durante más de 5 segundos para mostrar "BT PAIRING".

1. Seleccione el modo Bluetooth en el TV. (Para obtener más información, consulte el manual del TV).
2. Seleccione "[AV] Soundbar B6-Series" en la lista de la pantalla del TV.

La Soundbar disponible aparece con la indicación "Needs pairing" o "Paired" en la lista de dispositivos Bluetooth del TV. Para conectar a la Soundbar, seleccione el mensaje y establezca la conexión.

- Cuando el TV está conectado, aparece [Nombre del TV] → "BT" en la pantalla delantera de la Soundbar.

1. Ya puede escuchar el sonido del TV desde la Soundbar.

Si falla la conexión con el dispositivo

• Si la Soundbar conectada previamente (p. ej. "[AV] Soundbar B6-Series") aparece en la lista, bórrela.
• A continuación, repita los pasos del 1 al 3.

NOTA

- Tras conectar la Soundbar al TV por primera vez, utilice el modo "BT READY" para volver a conectar.

Cómo desconectar la Soundbar del TV

Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, cambie a cualquier modo que no sea "BT".

• La desconexión lleva tiempo debido a que el TV tiene que recibir una respuesta de la Soundbar. (El tiempo necesario puede variar según el modelo del TV).
• Para cancelar la conexión automática por Bluetooth entre la Soundbar y el TV, pulsé el botón Izquierda del mando a distancia durante 5 segundos con la Soundbar en el estado "BT READY". (Cambie de Encendido → Apagado)

¿Cuál es la diferencia entre BT READY y BT PAIRING?

• BT READY : En este modo, puede buscar los TV previamente conectados o conectar un dispositivo móvil previamente conectado a la Soundbar.
• BT PAIRING : En este modo, puede conectar un nuevo dispositivo a la Soundbar. (Pulse el botón
  *PAIR del mando a distancia o mantenga pulsado el botón (Fuente) del panel superior de la Soundbar durante más de 5 segundos mientras la Soundbar está en el modo "BT".

NOTAS

• Si al conectar un dispositivo Bluetooth se le solicita un código PIN, introduzca <0000>.
• En el modo de conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar y el dispositivo Bluetooth supera los 10 m.
• La Soundbar se apaga de forma automática tras 20 minutos en el estado Preparado.

• Es posible que la Soundbar no lleve a cabo la búsqueda o la conexión Bluetooth de forma correcta en las siguientes circunstancias:

• Si hay un campo eléctrico potente alrededor de la Soundbar.

• Si dos o más dispositivos Bluetooth se emparejan simultáneamente con la Soundbar.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o no funciona correctamente.

- Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

07 CONEXIÓN A UN DISPOSITIVO EXTERNO

Conéctese a un dispositivo externo a través de una conexión con cable o una conexión Bluetooth para reproducir el sonido del dispositivo externo a través de la Soundbar.

Método 1. Conexión mediante un cable óptico

1. Conecte la toma DIGITAL AUDIO IN (OPTICAL) de la unidad principal a la toma de OPTICAL OUT del dispositivo fuente mediante un cable óptico digital.
2. Seleccione el modo "D.IN" pulsando el botón (Fuente) del panel superior o del mando a distancia.

Método 2. Conexión mediante un cable HDMI

1. Conecte un cable HDMI (no suministrado) desde el puerto HDMI en la parte inferior de la Soundbar al puerto HDMI OUT en el dispositivo digital.
2. Conecte un cable HDMI (no suministrado) desde el puerto HDMI TO TV (ARC) en la parte inferior de la Soundbar al puerto HDMI IN en el televisor.
3. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione "HDMI".
4. El modo "HDMI" se muestra en el panel de visualización de la Soundbar y se reproduce el sonido.

08 CONEXIÓN DE UN DISPOSITIVO DE ALMACENAMIENTO USB

Puede reproducir archivos de música de dispositivos de almacenamiento a través de la Soundbar.

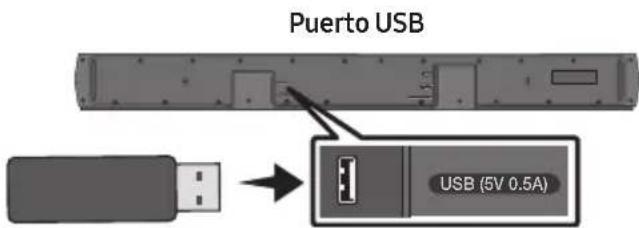

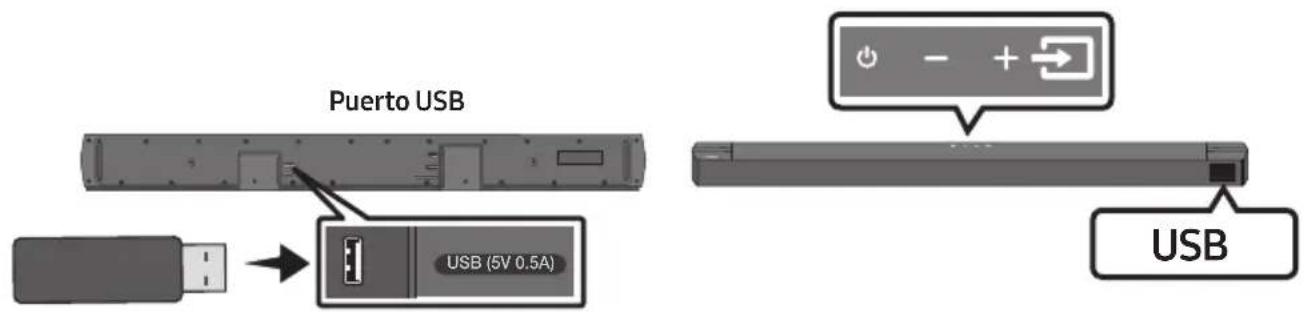

Puerto USB USB (5V 0.5A) USB

1. Conecte el dispositivo USB al puerto USB en la parte inferior del producto.

2. Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, seleccione "USB".

3. Aparece "USB" en la pantalla de visualización.

4. Reproduzca archivos de música desde un dispositivo de almacenamiento a través de la Soundbar.

- La Soundbar se apaga de forma automática (Auto Power Down) si no se conecta ningún dispositivo USB durante más de 20 minutos.

Lista de compatibilidad

Extensión	Códec	Velocidad de muestreo	Velocidad en bits
*.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 1 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2.5 Layer3	16 kHz ~ 48 kHz 80 ~ 320 kbps
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 kbps
	Wave_Format_MSAudio2	16 kHz ~ 48 kHz 56 ~ 128 kbps
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kbps5.1 canales 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps5.1 canales 160 kbps
*.wav	-	16 kHz ~ 48 kHz	hasta 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

- Si hay una gran cantidad de carpetas (en torno a 200) y archivos (en torno a 2000) almacenados en el dispositivo USB, la Soundbar puede tardar algún tiempo en acceder a los archivos y reproducirlos.

- La Soundbar solo es compatible con dispositivos USB con sistemas de archivos FAT16 (\~2GB), FAT32 (\~2TB) o NTFS (\~2TB).

09 CONEXIÓN A UN DISPOSITIVO MÓVIL

Conexión a través de Bluetooth

Cuando un dispositivo móvil se conecta mediante Bluetooth, se reproduce sonido en estéreo sin cableado molesto.

- La conexión está limitada a un televisor o dos dispositivos Bluetooth al mismo tiempo.

Dispositivo Bluetooth

Conexión inicial

1. Pulse el botón ✕ PAIR del mando a distancia para pasar al modo "BT PAIRING".

(O) a. Pulse el botón → (Fuente) del panel superior y, a continuación, seleccione "BT". "BT" cambia a "BT PAIRING" en unos pocos segundos automáticamente o cambia a "BT READY" si hay un registro de conexión.
b. Cuando "BT READY" aparece, pulse y mantenga pulsado el botón (Fuente) en el panel superior de la Soundbar durante más de 5 segundos para mostrar "BT PAIRING".

1. Seleccione “[AV] Samsung Soundbar B6-Series” en la lista.

- Cuando se conecta una Soundbar a un dispositivo Bluetooth, aparece [Nombre del dispositivo Bluetooth] → "BT" en la pantalla delantera.

1. Reproduzca archivos de música del dispositivo conectado mediante Bluetooth a través de la Soundbar.

Si falla la conexión con el dispositivo

• Si la Soundbar conectada previamente (p. ej. "[AV] Samsung Soundbar B6-Series") aparece en la lista, bórrela.
• Después repita los pasos 1 y 2.

NOTA

- Tras conectar la Soundbar al dispositivo móvil por primera vez, utilice el modo "BT READY" para volver a conectar.

¿Cuál es la diferencia entre BT READY y BT PAIRING?

• BT READY : En este modo, puede buscar los TV previamente conectados o conectar un dispositivo móvil previamente conectado a la Soundbar.
• BT PAIRING : En este modo, puede conectar un nuevo dispositivo a la Soundbar. (Pulse el botón *PAIR del mando a distancia o mantenga pulsado el botón → (Fuente)del panel superior de la Soundbar durante más de 5 segundos mientras la Soundbar está en el modo "BT".)

NOTAS

• Si al conectar un dispositivo Bluetooth se le solicita un código PIN, introduzca <0000>.
• En el modo de conexión Bluetooth, se perderá la conexión Bluetooth si la distancia entre la Soundbar y el dispositivo Bluetooth supera los 10 m.
• La Soundbar se apaga de forma automática tras 20 minutos en el estado Preparado.

• Es posible que la Soundbar no lleve a cabo la búsqueda o la conexión Bluetooth de forma correcta en las siguientes circunstancias:

• Si hay un campo eléctrico potente alrededor de la Soundbar.

• Si hay varios dispositivos Bluetooth vinculados a la Soundbar de forma simultánea.
• Si el dispositivo Bluetooth está apagado, no está en su lugar o no funciona correctamente.

- Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).

• Conecte sólo a un dispositivo Bluetooth que admita la función A2DP (AV).
• No puede conectar la Soundbar a un dispositivo Bluetooth que admita solo la función HF (Hands Free).
• Una vez que haya emparejado la Barra de sonido a un dispositivo Bluetooth, si selecciona "[AV] Samsung Soundbar B6-Series" en la lista de dispositivos rastreados, cambiará automáticamente la Barra de sonido al modo "BT".

- Solo disponible si la Soundbar aparece en la lista de dispositivos emparejados del dispositivo Bluetooth. (El dispositivo Bluetooth y la Soundbar deben emparejarse previamente al menos una vez.)

- La Soundbar aparecerá en la lista de dispositivos buscados del dispositivo Bluetooth solo cuando la Soundbar muestre "BT READY".

Bluetooth Power Activado (SOUND MODE)

Cuando esté activada la función Bluetooth Power Activado y la Soundbar este apagada, si un dispositivo Bluetooth previamente emparejado intenta emparejarse con la Soundbar, la Soundbar se enciende automáticamente.

1. Mantenga pulsado el botón SOUND MODE durante más de 5 segundos en el mando a distancia cuando la Soundbar esté encendida.
2. Aparece "ON-BLUETOOTH POWER" en la pantalla de la Soundbar.

Desconexión del dispositivo Bluetooth de una Soundbar

Puede desconectar el dispositivo Bluetooth Soundbar. Para obtener instrucciones, consulte el manual del usuario del dispositivo Bluetooth.

• El Soundbar se desconectará.
• Cuando se desconecta la Soundbar del dispositivo Bluetooth, la pantalla delantera de la Soundbar mostrará "BT DISCONNECTED".

Cómo desconectar la Soundbar del dispositivo Bluetooth

Pulse el botón (Fuente) del panel superior o del mando a distancia y, a continuación, pase a cualquier modo que no sea "BT".

• La desconexión lleva tiempo debido a que el dispositivo Bluetooth tiene que recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth)
• Cuando se desconecta la Soundbar del dispositivo Bluetooth, la pantalla delantera de la Soundbar mostrará "BT DISCONNECTED".

NOTAS

• En el modo de conexión Bluetooth, la conexión Bluetooth se perderá si la distancia entre el Soundbar y el dispositivo Bluetooth supera los 10 m.
• Soundbar se apaga automáticamente después de 20 minutos en modo Listo.

Información adicional sobre Bluetooth

Bluetooth es una tecnología que permite que los dispositivos externos compatibles con Bluetooth puedan fácilmente interconectarse entre sí utilizando una conexión inalámbrica corta.

• Un dispositivo Bluetooth puede causar ruidos o un funcionamiento defectuoso, dependiendo del uso, cuando:
• Una parte del cuerpo está en contacto con el sistema de recepción/transmisión del dispositivo Bluetooth o Soundbar.
• Exista variación eléctrica por obstrucciones causadas por una pared, un rincón o paneles de división de la oficina.

• Esté expuesto a interferencias eléctricas de dispositivos con la misma banda de frecuencia incluido equipo médico, hornos microondas y LAN inalámbrica.

• Empareje el Soundbar con el dispositivo Bluetooth a una distancia corta.

• Cuando mayor sea la distancia entre el Soundbar y el dispositivo Bluetooth, peor será la calidad. Si la distancia sobrepasa el alcance de funcionamiento de Bluetooth, se pierde la conexión.
• En áreas con sensibilidad/recepción pobre es posible que la conexión Bluetooth no funcione correctamente.
• La conexión Bluetooth sólo funciona cuando está cerca del equipo. La conexión se corta automáticamente si la distancia es superior a la indicada. Incluso dentro de esta distancia, es posible que la calidad del sonido se degrade debido a obstáculos como muros o puertas.
• Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.

Conexión múltiple Bluetooth

La Soundbar puede conectarse a 2 dispositivos Bluetooth al mismo tiempo.

1. Conecte la Soundbar a un máximo de dos dispositivos Bluetooth. (Consulte la página 29)
2. Reproduzca música de uno de los dispositivos Bluetooth conectados mientras dos dispositivos están conectados.
3. Si se reproduce música desde el dispositivo Bluetooth "B" al reproducir desde el dispositivo "A", la música empezará a reproducirse en el dispositivo "B" y se detendrá/pausará automáticamente la reproducción en el dispositivo "A".
4. En las versiones anteriores al AVRCP V1.4, el tiempo de conmutación del dispositivo que reproduce la música puede retrasarse.

Emparejamiento múltiple Bluetooth

Cómo emparejar varios dispositivos con la Soundbar

1. Encienda la Soundbar.
2. Solo en el modo "BT", mantenga pulsado el botón (Fuente) en la parte superior de la Soundbar durante más de 5 segundos para que la Soundbar entre en modo "BT PAIRING"; entonces, en el lado del dispositivo Bluetooth, active el Bluetooth y seleccione la Soundbar de la lista de dispositivos disponibles. La Soundbar se conectará automáticamente al dispositivo Bluetooth.
3. Puede emparejarse y conectarse un segundo dispositivo Bluetooth a la Soundbar usando el mismo método.
   Si intenta conectar un tercer dispositivo, un dispositivo conectado que no esté reproduciendo audio perderá su conexión Bluetooth, pero seguirá emparejado con la Soundbar.
4. Utilizando el mismo método, puede emparejar hasta 8 dispositivos Bluetooth, pero solo los dos últimos permanecerán conectados a la Soundbar al mismo tiempo.

NOTAS

• Solo pueden conectarse a la vez a la Soundbar 1 televisor Samsung o 2 dispositivos Bluetooth.
• La Soundbar se desconectará de los dispositivos Bluetooth cuando reciba una solicitud de conexión de un televisor Samsung.
• El valor predeterminado para la Soundbar es "ON-BT MULTI CONNECTION", pero para la restauración a un modo de conexión no múltiple desde otro modo, mantenga pulsado el botón
  *PAIR en el mando a distancia durante más de 5 segundos en modo de espera, hasta que "OFF-BT MULTI CONNECTION" aparezca en pantalla.

10 INSTALACIÓN DEL MONTAJE EN PARED

Precauciones de instalación

• Instale el producto únicamente en una pared vertical.
• No lo instale en un lugar con humedad o temperatura elevadas.
• Compruebe que la pared sea lo suficientemente resistente como para soportar el peso del producto. En caso de que no sea así, refuerce la pared o escoja otra ubicación de instalación.
• Adquiera y utilice los tornillos de fijación o los anclajes apropiados según el tipo de pared (cartón yeso, placa metálica, madera, etc.). Si es posible, fije los tornillos de sujeción en los montantes.
• Adquiera tornillos de montaje en pared según el tipo y grosor de la pared en la que desee montar la Soundbar.

- Diámetro: M5

- Longitud: Se recomiendan 35 mm o más.

• Conecte los cables que van desde la unidad hasta los dispositivos externos antes de instalar la Soundbar en la pared.
• Asegúrese de que la unidad esté apagada y desenchufada de la toma de corriente antes de instalarla. Si no lo hace así, podría provocar una descarga eléctrica.

Componentes del montaje en pared

Guía de montaje en pared

Soporte-tornillo Tornillo

Soportes de montaje en pared

1. Coloque la Guía de montaje en pared contra la superficie de la pared.

2. La Guía de montaje en pared debe estar nivelada.

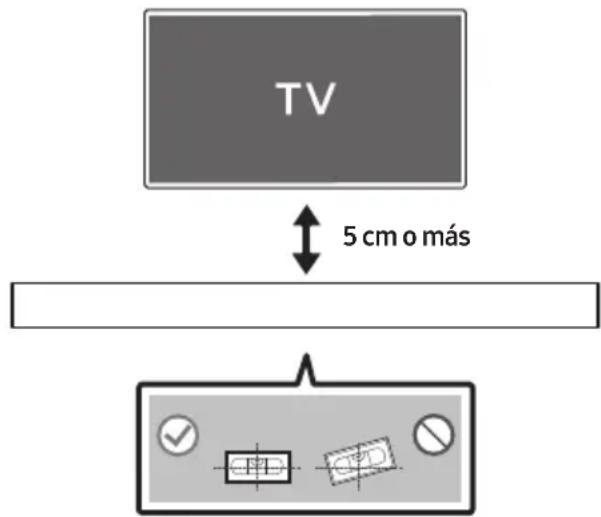

3. Si el TV se monta en la pared, instale la Soundbar al menos 5 cm por debajo del TV.

TV 5 cm o más

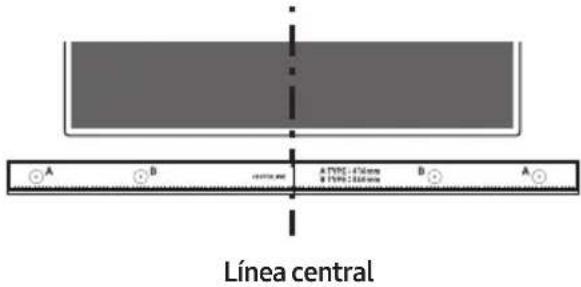

1. Alinee la Línea central de la Guía de montaje en pared con el centro del TV (si está montando la Soundbar bajo el TV) y luego fije la Guía de montaje en pared a la pared con cinta adhesiva.

- Si no está montándola bajo el TV, coloque la Línea central en el centro de la zona de instalación.

A B central A PTPC 476mm B PTPC 350mm B A Línea central

1. Introduzca la punta de un bolígrafo o de un lápiz afilado por el centro de las imágenes A-TYPE de cada extremo de la guía para marcar los agujeros de los tornillos de sujeción, y luego quite la Guía de montaje en pared.

1. Con un taladro del tamaño adecuado, perfore en la pared un agujero en cada marca.

- Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa anclajes, compruebe que los agujeros que perfore sean suficientemente grandes para los anclajes que va a utilizar.

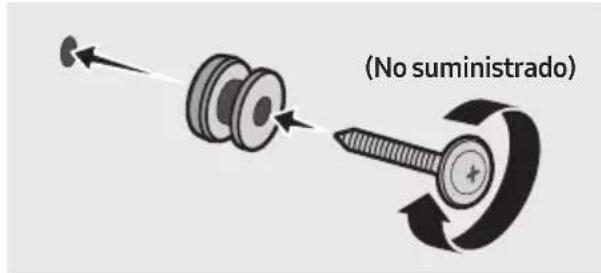

1. Introduzca un tornillo (no suministrado) en cada Soporte-tornillo y luego atornille firmemente cada tornillo de sujeción en su agujero.

(No suministrado)

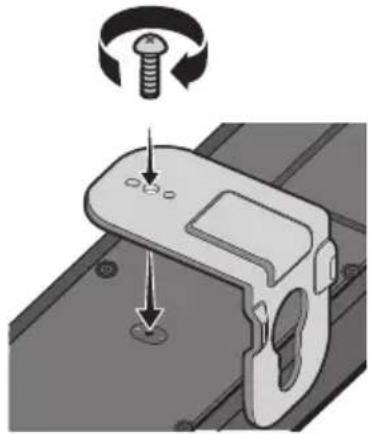

1. Instale 2 Soportes de montaje en pared, en la orientación correcta, en la parte inferior de la Soundbar con 2 Tornillos.

- Durante el montaje, asegúrese de que las piezas para colgar de los Soportes de montaje en pared se encuentran detrás de la parte trasera de la Soundbar.

Parte trasera de la Soundbar

Extremo derecho de la Soundbar

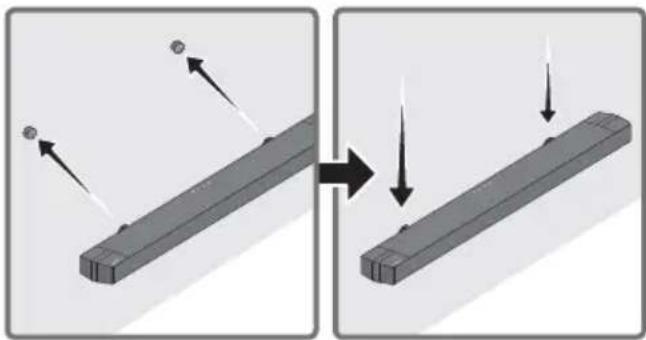

1. Instale la Soundbar con los Soportes de montaje en pared ya fijados; para ello cuelgue los soportes de montaje en pared en los Soportes-tornillos de la pared.

1. Deslice la Soundbar hacia abajo tal como se muestra a continuación de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

- Inserte los Soporte-tornillo en la parte (inferior) ancha de los Soportes de montaje en pared y, a continuación, deslice hacia abajo los Soportes de montaje en pared de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

11 ACTUALIZACIÓN DE SOFTWARE

Samsung puede ofrecer actualizaciones para el firmware del sistema de la Soundbar más adelante.

Puerto USB USB (5V 0.5A)

Si existe una actualización, puede actualizar el firmware conectando un dispositivo USB que contenga la actualización de firmware al puerto USB de la Soundbar. Para obtener más información sobre cómo descargar archivos de actualización, diríjase al sitio web de Samsung: (www.samsung.com→Support).

A continuación, seleccione el tipo de producto o introduzca el número de modelo de la Soundbar, seleccione la opción Software y aplicaciones, y luego Descargas. Tenga en cuenta que los nombres de las opciones pueden variar.

Cómo comprobar la versión del firmware

1. Apague la Soundbar.
2. Mantenga pulsado el botón (Control de sonido) durante unos 5 segundos en el mando a distancia.
3. Cada versión aparece en el siguiente orden en la pantalla de la Soundbar.

(Versión de software → HDMI → Tx → Rx )

• Tx: Módulo Tx inalámbrico en la Soundbar.
• Rx Módulo Rx inalámbrico en el Subwoofer.
• Pantalla de la versión R2

- Sin conexión en la parte trasera R2---

- Con conexión la parte trasera R2xxx

Procedimiento de actualización

Importante: La función de actualización borra toda la configuración de usuario. Se recomienda anotar la configuración para poder restablecerla fácilmente después de la actualización. Tenga en cuenta que, al actualizar el firmware, también se restablece la conexión del subwoofer.

1. Conecte una unidad USB al puerto USB de su ordenador.

Importante: Asegúrese de que no haya archivos de música en la unidad USB. Si los hay, es posible que la actualización del firmware falle.

1. Vaya a (samsung.com) → seleccione Introducir número de modelo y escriba el modelo de su Soundbar. Seleccione Manuales y descargas y descargue el último archivo de software.

2. Guarde el software descargado en una llave USB y seleccione "Extraer aquí" para descomprimir la carpeta.

3. Apague la Soundbar y conecte el dispositivo USB que contenga la actualización del software al puerto USB.

4. Encienda la Soundbar y cambie la fuente al modo "USB". En 3 minutos, aparecerá el mensaje "UPDATE" y comenzará la actualización. Cuando la actualización haya finalizado, la Soundbar se apagará y se volverá a encender automáticamente.

5. Pulse el botón — + (Volumen) del mando en el panel superior durante 5 segundos.

Aparece "INIT" en la pantalla y la Soundbar se inicializa. La actualización se habrá completado.

- Este producto cuenta con función de DUAL BOOT. Si el firmware no se actualiza bien, puede volver a actualizarlo.

1. Restaure su configuración en la Soundbar.

Si no se muestra UPDATE

1. Apague la Soundbar, desconecte y vuelva a conectar al puerto USB de la Soundbar el dispositivo de almacenamiento con los archivos de actualización.

2. Desconecte el cable de alimentación de la Soundbar, vuelva a conectarlo y luego enciéndala.

NOTAS

• La actualización de firmware puede no comenzar si en el dispositivo de almacenamiento hay archivos de audio compatibles con la Soundbar.
• No desconecte la alimentación ni retire el dispositivo USB mientras haya actualizaciones en curso. La unidad principal se apagará automáticamente al completar la actualización de firmware.
• Una vez finalizada la actualización, se inicializa la configuración de usuario en la Soundbar para que pueda restablecerla. Le recomendamos que tome nota de sus ajustes para volver a aplicarlos fácilmente después de la actualización. Tenga en cuenta que actualizar el firmware también reinicia la configuración del subwoofer.

Si la conexión con el subwoofer no se restablece automáticamente después de la actualización, consulte la página 16. Si falla la actualización de software, compruebe si la llave USB está defectuosa.

• Los usuarios de Mac OS deben usar MS-DOS (FAT) como formato USB.
• La actualización por USB puede no estar disponible, según el fabricante del dispositivo de almacenamiento.

12 RESOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente.

La Soundbar no se enciende.

→Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente.

La Soundbar funciona de forma errática.

→Después de retirar el cable de alimentación, vuelva a insertarlo.
→Apague y encienda el dispositivo externo y vuelva a intentarlo.
→Si no hay señal, la Soundbar se apaga automáticamente después de un cierto período de tiempo. Encienda la alimentación. (Consulte la página 7.)

Si el mando a distancia no funciona.

→Apunte el mando a distancia directamente a la Soundbar.
→Cambie las pilas por otras nuevas.

La Soundbar no emite ningún sonido.

→ El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen.
→Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo.
→Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio
Menú → Config. (
Toda la
configuración (→ Sonido → Salida de sonido → Seleccione Soundbar)
→La conexión del cable a la Soundbar no debe estar suelta. Retire el cable y conéctelo de nuevo.
→Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación.
→ Inicialice el producto e inténtelo de nuevo. (Consulte la página 36.)

El subwoofer no emite ningún sonido.

→Compruebe si el indicador LED de la parte trasera del subwoofer está iluminado en azul. Vuelva a conectar la Soundbar y el subwoofer si el indicador parpadea en azul o se vuelve rojo. (Consulte la página 17.)
→Puede que experimente problemas si hay un obstáculo entre la Soundbar y el subwoofer. Mueva los dispositivos a un área alejada de los obstáculos.
→ Otros dispositivos cercanos que envían señales de radiofrecuencia pueden interrumpir la conexión. Mantenga el altavoz alejado de estos dispositivos.
→Retire y vuelva a conectar el enchufe.

El volumen del subwoofer es demasiado bajo.

→Puede que el volumen original del contenido que está reproduciendo sea bajo. Intente ajustar el nivel del subwoofer. (Consulte la página 12.)
→Coloque el altavoz del subwoofer más cerca de usted.

Si la TV no está conectada mediante HDMI TO TV (ARC).

→Compruebe que el cable HDMI esté bien conectado al terminal ARC. (Consulte la página 22.)

→Puede que la conexión no sea posible debido al dispositivo externo conectado (decodificador, máquina de juego, etc.). Conecte directamente la Soundbar.

→Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio (→Menú →Config. (→Toda la configuración (→Conexión →Administrador de dispositivos externos →Anynet+ (HDMI-CEC) ACTIVADO

No hay sonido cuando se conecta al televisor en el modo HDMI TO TV (ARC).

→Su dispositivo no puede reproducir la señal de entrada. Cambie la salida de audio del televisor a PCM o Dolby Digital. (Para un televisor Samsung: Inicio ( → Menú → Config. ( → Toda la configuración ( → Sonido → Configuración para expertos → Formato de audio de salida digital)

La Soundbar no se conecta por Bluetooth.

→Al conectar un nuevo dispositivo, cambie a "BT PAIRING" para la conexión. (Pulse el botón ✗PAIR del mando a distancia o pulse el botón ➕(Fuente) en el cuerpo del dispositivo durante al menos 5 segundos).
→Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo.
→Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio (
Menú → Config. (→ Toda la configuración (→ Sonido → Salida de sonido → Lista de altavoces Bluetooth)
→Puede que la conexión automática del televisor esté desactivada. Con la Soundbar en "BT READY", mantenga pulsado el botón Izquierda del mando a distancia de la Soundbar durante 5 segundos para seleccionar ON-TV CONNECT. Si aparece OFF-TV CONNECT, mantenga pulsado el botón Izquierda de nuevo durante 5 segundos para cambiar la selección.
→Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo.
→ Inicialice el producto e inténtelo de nuevo. (Consulte la página 36.)

El sonido se interrumpe al conectar por Bluetooth.

→Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar.
→Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, pueden producirse interrupciones del sonido. Compruebe el entorno de la instalación y las condiciones de uso.

La conexión múltiple por Bluetooth no funciona.

→Cuando la TV está conectada a la Soundbar, la conexión múltiple por Bluetooth podría no funcionar. Desconecte la Soundbar de la TV y vuelva a intentarlo.
→Compruebe si la configuración de conexión múltiple por Bluetooth está activada. (Consulte la sección "La Soundbar no se conecta por Bluetooth.").
→Desconecte el dispositivo desde el que se esté reproduciendo actualmente, emparéjelo con el dispositivo al que quiera conectarse y vuelva a conectar el dispositivo anterior.
→Si sigue sin oírse sonido incluso tras realizar la conexión correctamente, consulte la sección “El sonido se interrumpe al conectar por Bluetooth.”

La Soundbar no se enciende automáticamente con la TV.

→Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor.

13 LICENCIA

DOLBY AUDIO

Para enviar consultas y solicitudes de preguntas relacionadas con el código abierto, póngase en contacto con Samsung Open Source (http://opensource.samsung.com)

15 NOTA IMPORTANTE SOBRE EL SERVICIO

• Las figuras e ilustraciones de este Manual del usuario se facilitan solo para referencia y pueden diferir del aspecto real del producto.
• Podría aplicársele una tarifa de administración si:

(a) se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

(b) se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

- El importe de dicha tarifa le será notificada antes de realizar el trabajo o de acudir a su domicilio.

16 ESPECIFICACIONES Y GUÍA

Especificaciones

Nombre del modelo HW-B650
USB 5V/0,5A
Peso 3,1 kg
Dimensiones (An x Al x Pr) 1030,0 x 59,4 x 105,0 mm
Rango de temperatura de servicio +5°C a +35°C
Rango de humedad de servicio 10 % a 75 %
AMPLIFICADORPotencia nominal de salida	180W (30Wx6)
Formatos de reproducción admitidos	LPCM 2ch, Dolby AudioTM(Compatible con Dolby® Digital), DTS, DTS Virtual:X
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICOAlimentación del transmisor máx. de BTAlimentación del transmisor máx. de SRD	100 mW a 2,4 GHz – 2,4835 GHz25 mW a 5,725 GHz – 5,825 GHz
Nombre del subwoofer PS-WB65D
Peso 5,1 kg
Dimensiones (An x Al x Pr) 184,0 x 346,0 x 295,0 mm
AMPLIFICADORPotencia nominal de salida	250W
POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICOAlimentación del transmisor máx. de SRD	25 mW a 5,725 GHz – 5,825 GHz
Consumo total de energía en modo de espera (W) 2,0W
BluetoothMétodo de desactivación de puerto	Mantenga pulsado el botón SOUND MODEdurante más de 5 segundos para desactivar lafunción de Bluetooth Power.

NOTAS

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.
• Los pesos y dimensiones son aproximados.

En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido.

El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet:

http://www.samsung.com. Vaya a Soporte e introduzca el nombre del modelo.

Este equipo puede funcionar en todos los países europeos y en el Reino Unido.

[Eliminación correcta de las baterías de este producto]

(Se aplica en países con sistemas de recolección por separado)

La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente.

Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

Eliminación correcta de este producto (Residuos de aparatos eléctricos & electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Para obtener información sobre los compromisos medioambientales de Samsung y las obligaciones reglamentarias de algún producto específico como, por ejemplo, el reglamento REACH, RAEE o sobre las pilas, visite:

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN

Requisitos de diseño ecológico aplicables a las fuentes de alimentación externas :

www.samsung.com/global/ecodesign_component

INFORMAÇÕES DE SEGURANÇA

COMPONENTES INCLUÍDOSAVISOS DE SEGURANÇA

PARA REDUZIR O RISCO DE CHOQUES

ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR.

LINK Aceso a azul

LINK LINK LINK Aceso a azul

A Soundbar funciona de forma errática.

(Resíduos de Equipamentos & Eléctricos e Electrónicos)
