| Tipo de produto | Iluminação de destaque para gabinete |
| Marca | Corsair |
| Modelo | iCUE LC100 |
| Dimensões dos painéis | Triângulos de 4 cm de lado (aproximadamente) |
| Peso | Aproximadamente 50 g por triângulo |
| Alimentação | Via conector SATA (fornecido com o controlador) |
| Conectividade | USB 2.0 interno (9 pinos) para o controlador |
| Número máximo de painéis | Até 18 triângulos por controlador |
| Tipo de controlador | Lighting Node PRO (fornecido no kit inicial) |
| Software de controle | iCUE (download gratuito) |
| Temperatura de operação | 0°C a +40°C |
| Material | Plástico com superfície de aço para fixação magnética |
| Cor da iluminação | RGB endereçável (16,8 milhões de cores) |
| Fixação | Magnética em superfície de aço |
| Conexão entre painéis | Varetas de conexão de 4 mm ou 5,5 mm |
| Compatibilidade | Gabinetes de PC com superfície de aço |
| Conteúdo do kit inicial | Triângulos LC100, controlador Lighting Node PRO, cabos, varetas de conexão |
| Manutenção | Limpar com um pano macio e seco |
| Segurança | Evitar o contato dos pinos com objetos estranhos |
| Garantia | Em conformidade com as diretivas europeias (ver manual) |
| Reparabilidade | Peças de reposição não especificadas, contatar o suporte Corsair |
Perguntas frequentes - iCUE LC100 CORSAIR
Perguntas dos utilizadores sobre iCUE LC100 CORSAIR
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Iluminação em formato PDF gratuitamente! Encontre o seu manual iCUE LC100 - CORSAIR e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. iCUE LC100 da marca CORSAIR.

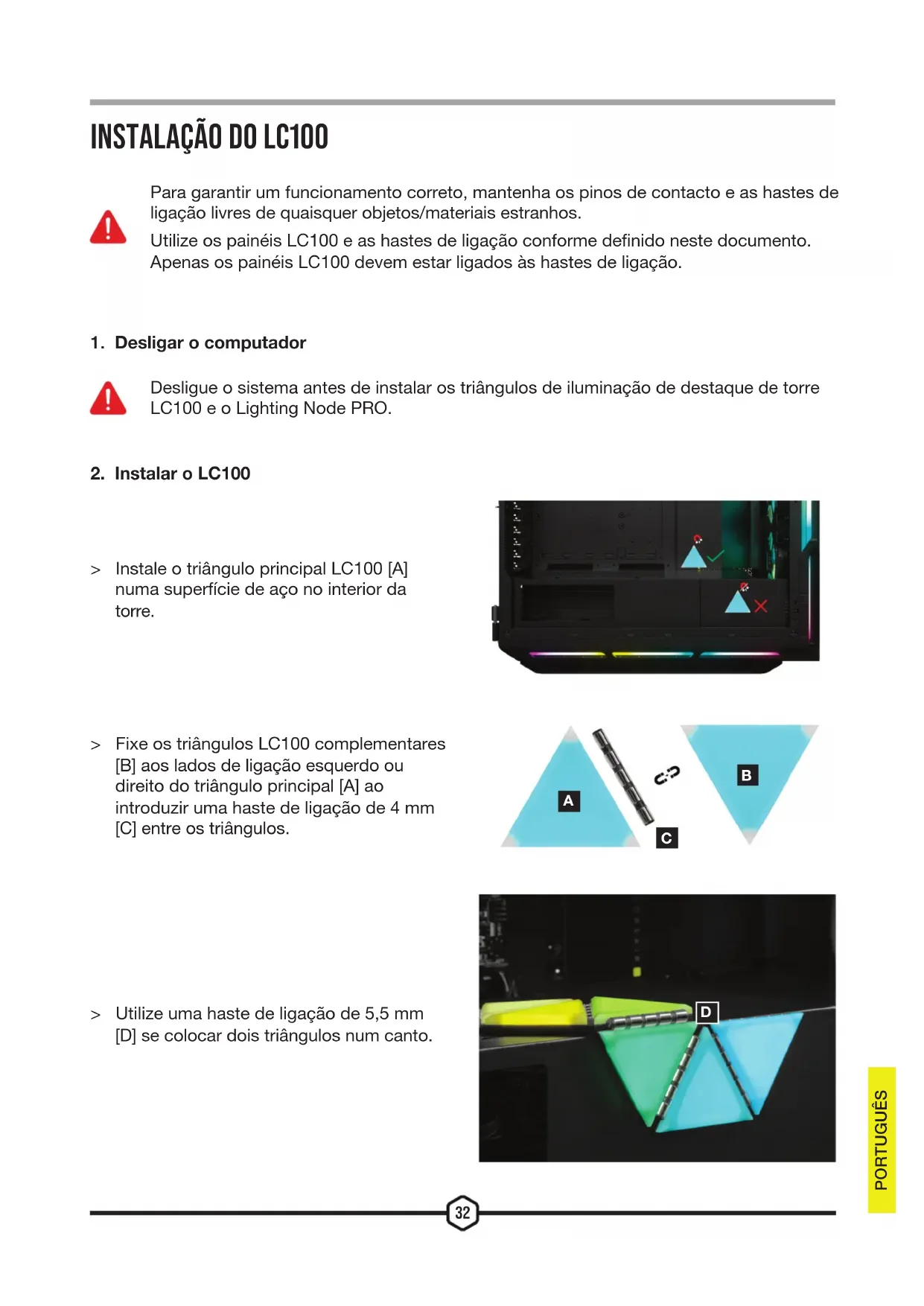

MANUAL DE UTILIZADOR iCUE LC100 CORSAIR
Para garantir um funcionamento correto, mantenha os pinos de contacto e as hastes de ligação livres de quaisquer objetos/materiais estranhos.
Utilize os painéis LC100 e as hastes de ligação conforme definido neste documento. Apenas os painéis LC100 devem estar ligados às hastes de ligação.
1. Desligar o computador
Desligue o sistema antes de instalar os triângulos de iluminação de destaque de torre LC100 e o Lighting Node PRO.
2. Instalar o LC100

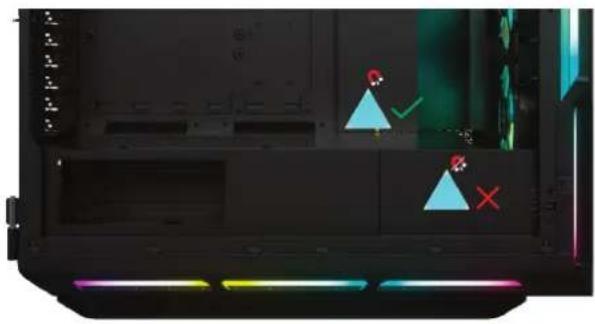

Instale o triângulo principal LC100 [A] numa superfície de aço no interior da torre.
Fixe os triângulos LC100 complementares [B] aos lados de ligação esquerdo ou direito do triângulo principal [A] ao introduzir uma haste de ligação de 4 mm [C] entre os triângulos.
Utilize uma haste de ligação de 5,5 mm [D] se colocar dois triângulos num canto.

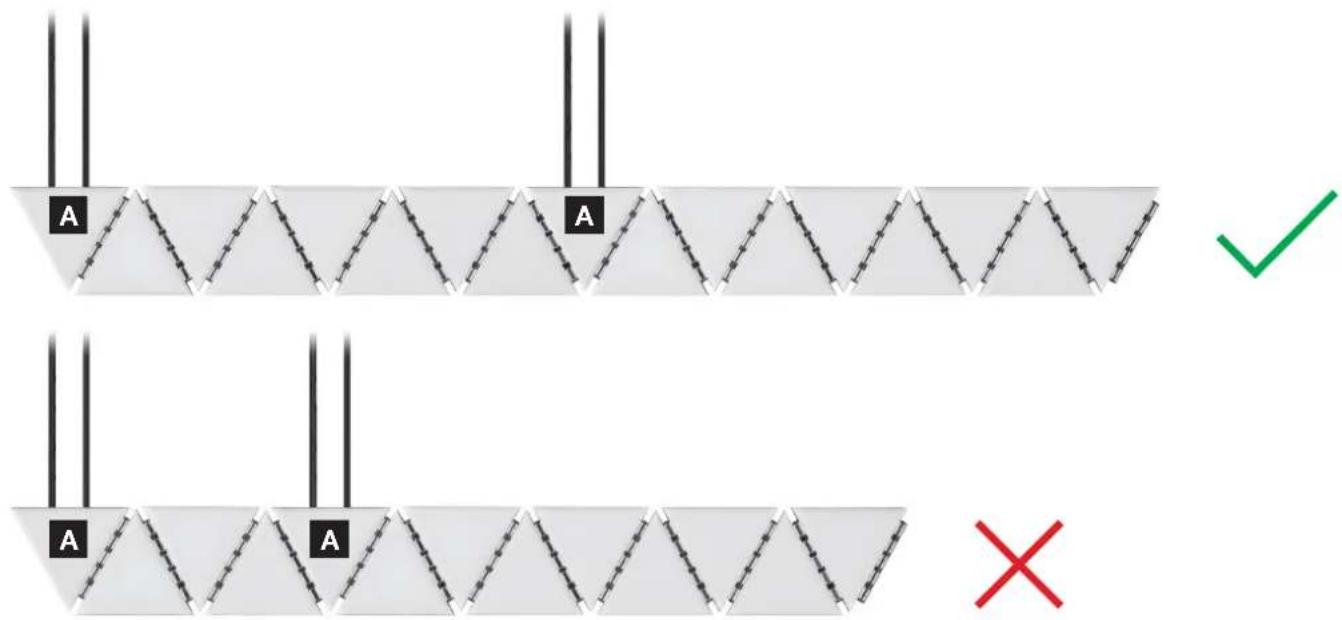

No total, é possível ligar simultaneamente até dezoito (18) triângulos LC100. É necessário um triângulo principal LC100 [A] adicional como entrada de alimentação, disponível através do kit de expansão LC100.
O conector RGB de 3 pinos do mosaico principal secundário não tem de ser ligado ao Lighting Node PRO.

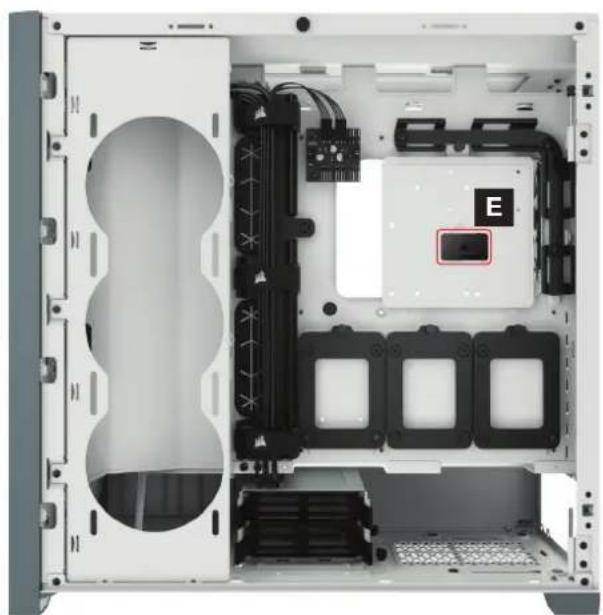

Encontre um local para o Lighting Node PRO [E] que permita que o cabo RGB de 3 pinos do triângulo principal [A] chegue ao Lighting Node PRO [E] e, em seguida, monte-o com as fitas de montagem fornecidas.

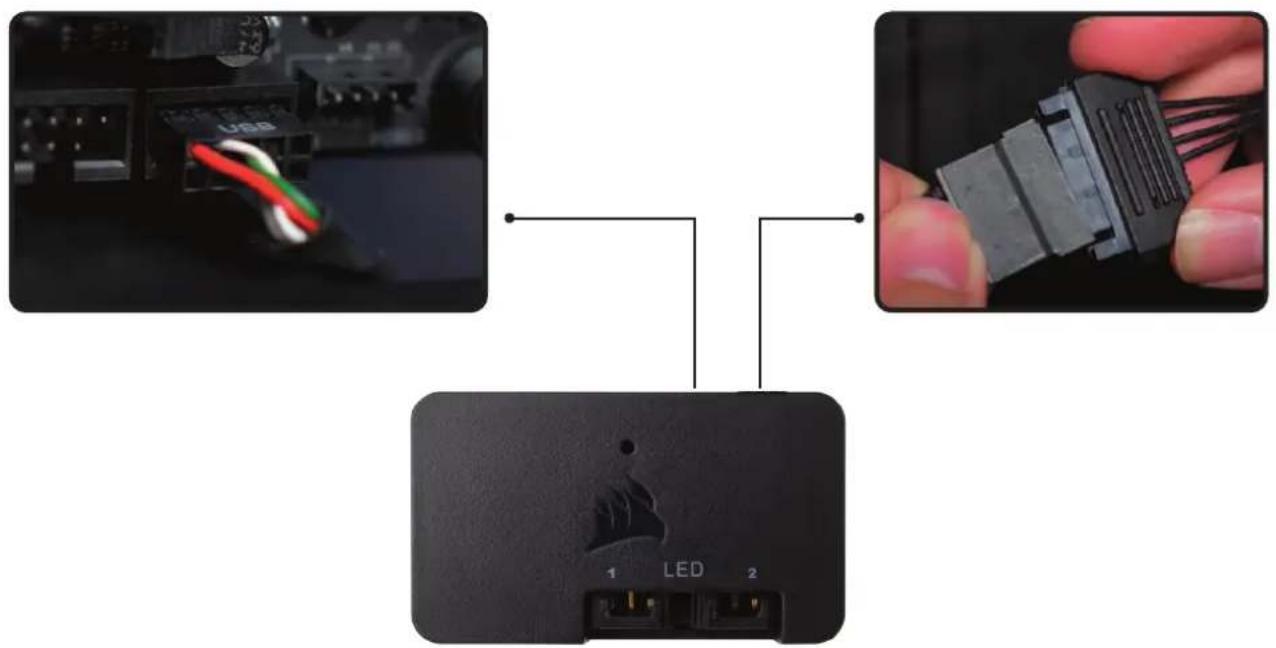

Ligue o cabo USB de 9 pinos [F] do Lighting Node PRO [E] a um coletor USB 2.0 interno disponível na sua placa principal ou hub USB.
Ligue o conector de alimentação SATA ao conector SATA disponível da unidade de fonte de alimentação.
CONFIGURAÇÃO DE iCUE
6. Instalar o iCUE
Clique na imagem para transferir o software iCUE mais recente da CORSAIR.
Depois de o iCUE estar instalado, selecione "LC100" na página Configuração de iluminação no Lighting Node PRO e defina o número de triângulos que tem no seu sistema.
Em alternativa, utilize o assistente de configuração do iCUE para fins de orientação ao configurar os triângulos de iluminação de destaque de torre LC100.
CONFIGURAÇÃO ADICIONAL
Visite o CORSAIR LAB para configuração adicional, ajuste e recomendações de iCUE.
LIGHTING NODE PRO COMMANDER PRO COMMANDER CORE XT
Até um máximo de 18 triângulos LC100 por controlador

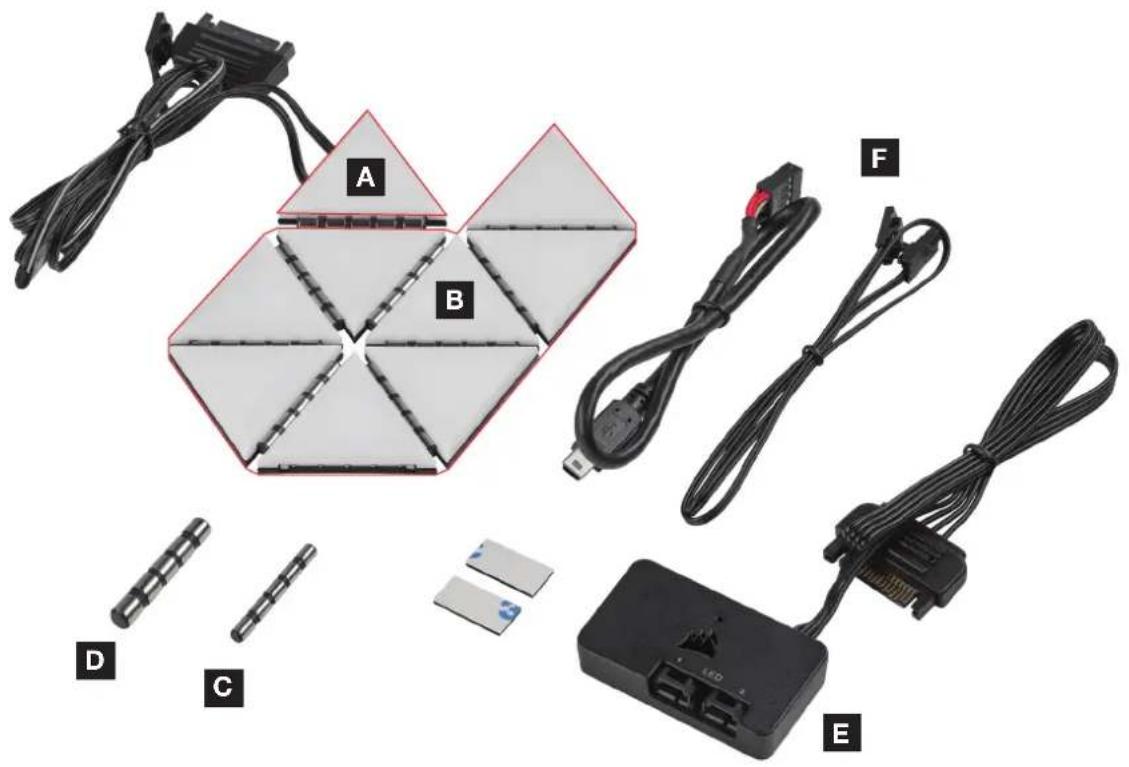

WYGLĄD LC100
B 8x DODATKOWE TRÓJKĄTY LC100
C 8x PRETY POŁĄCZENIOWE 4 mm
D 2x PRETY POŁĄCZENIOWE 5,5 mm
KONTROLER LIGHTING NODE PRO (W ZESTAWIE STARTOWYM LC100)
F PRZEWODY (W ZESTAWIE STARTOWYM LC100)
MONTAŻ LC100
PT A CORSAIR MEMORY, Inc. declara que este equipamento está em conformidade com as Diretivas 2014/30/UE
e 2011/65/UE. É possível obter uma cópia da declaração de conformidade original através do endereço
"corsair.com/documentation".
Temperatura de operação: 0°C \~ + 40°C
O Representante Autorizado Na Europa
NOTA EM PROTECÇÃO AMBIENTAL
Após a implementação da directiva comunitária 2012/19/UE no sistema legal nacional, o seguinte aplica-se:
Todos os aparelhos eléctricos e electrónicos não podem ser despejados juntamente com o lixo doméstico.
Consumidores estão obrigados por lei a colocar os aparelhos eléctricos e electrónicos sem uso em locais públicos específicos para este efeito ou no ponto de venda. Os detalhes para este processo são definidos por lei pelos respectivos países. Este símbolo no produto, o manual de instruções ou a embalagem indicam que o produto está sujeito a estes regulamentos. Reciclando, reutilizando os materiais dos seus velhos aparelhos, esta a fazer uma enorme contribuição para a protecção do ambiente.
