iCUE LC100 - 照明 CORSAIR - 免费用户手册

产品类型	机箱重点照明
品牌	海盗船
型号	iCUE LC100
面板尺寸	边长4厘米的三角形（近似）
重量	每个三角形约50克
电源	通过SATA连接器（附带控制器）
连接方式	内部USB 2.0（9针）用于控制器
最大面板数量	每个控制器最多18个三角形
控制器类型	Lighting Node PRO（随入门套件提供）
控制软件	iCUE（免费下载）
工作温度	0°C 至 +40°C
材质	塑料，带钢材表面用于磁吸固定
照明颜色	可寻址RGB（1680万色）
固定方式	磁吸于钢材表面
面板间连接	4毫米或5.5毫米连接条
兼容性	带有钢材表面的PC机箱
入门套件内容	LC100三角形，Lighting Node PRO控制器，线缆，连接条
保养	用柔软干布清洁
安全	避免引脚接触异物
保修	符合欧洲指令（见说明书）
可维修性	未指定备件，请联系海盗船客服

常见问题 - iCUE LC100 CORSAIR

如何安装LC100三角形？

关闭电脑，然后将主三角形安装在钢材表面上。使用4毫米或5.5毫米的连接条固定配套三角形。总共最多连接18个三角形。

需要什么控制器？

入门套件包含一个Lighting Node PRO。您也可以使用Commander PRO或Commander Core XT。单个控制器最多支持18个三角形。

如何连接Lighting Node PRO？

将主三角形的3针RGB线缆连接到Lighting Node PRO。将USB 2.0线缆连接到主板内部连接器。将SATA电源连接到电源单元。

如何在iCUE中配置三角形？

从海盗船网站安装iCUE软件。在照明设置标签下，在Lighting Node PRO下选择LC100并设置三角形数量。您也可以使用配置向导。

购买后可以添加更多三角形吗？

是的，有LC100扩展套件可用。它们包含额外的三角形和一个供电用主三角形。控制器最多可管理18个三角形。

三角形是磁性的吗？

是的，它们通过磁吸固定在机箱内部的任何钢材表面上。请确保您的机箱有钢材部分。

如果三角形不亮怎么办？

检查RGB和USB连接，确保SATA电源已插入。重启iCUE并检查配置。如果问题仍然存在，请联系海盗船支持。

三角形是否与其他品牌兼容？

它们专为与海盗船生态系统和iCUE软件配合使用而设计。它们可以与其他兼容的RGB控制器一起使用，但高级功能可能受限。

如何清洁LC100三角形？

使用柔软干布去除灰尘。避免使用液体和研磨性产品。不要触摸连接引脚。

在哪里找到完整说明书？

完整说明书可在notice-facile.com或海盗船网站上免费下载。提供多种语言，包括法语。

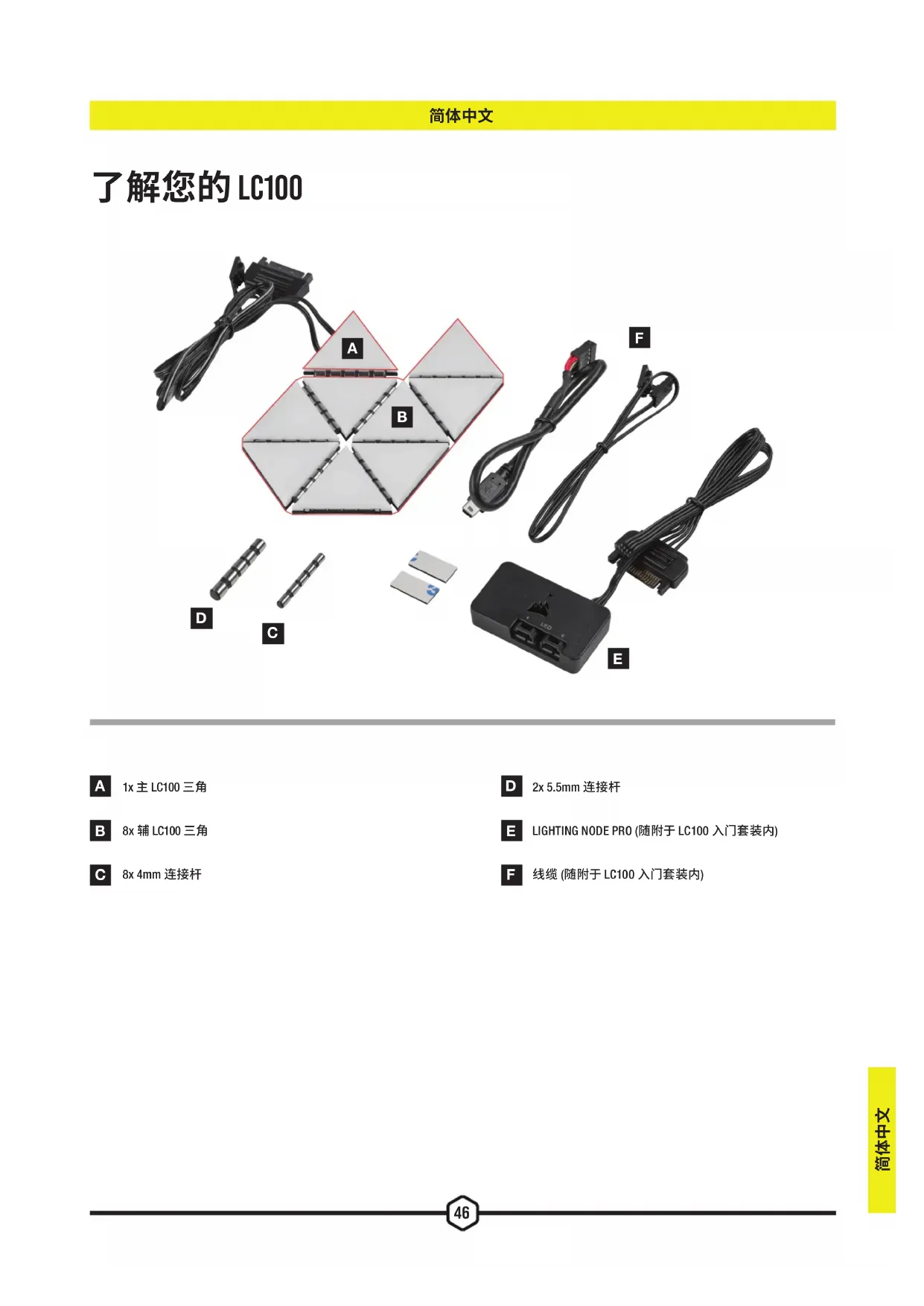

用户手册 iCUE LC100 CORSAIR

A 1x 主 LC100 三角
B 8x 辅 LC100 三角
C 8x 4mm 连接杆

D 2x 5.5mm 连接杆
E LIGHTING NODE PRO (随附于 LC100 入门套装内)
F 线缆 (随附于 LC100 入门套装内)

LC100 安装

为了确保正常操作，请保持接触引脚和连接杆上没有任何异物/材料。

请使用本文档中规定的 LC100 面板和连接杆。仅有 LC100 面板可以与连接杆连接。

1. 关闭电脑

安装 LC100 Case Accent Lighting Triangle 和 Lighting Node PRO 前, 请先关闭的系统。

2. 安装 LC100

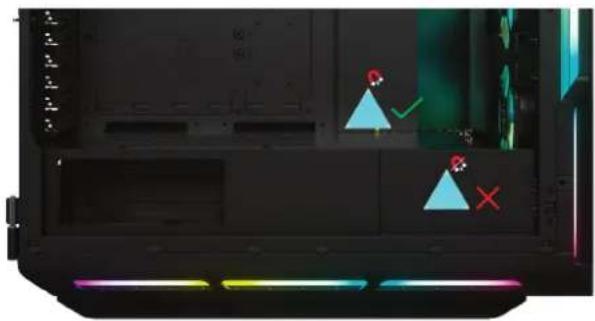

将 [A] LC100 主三角安装到机箱内的钢表面上。

通过将 [C] 4mm 连接杆插入两个三角之间，从而将 [B] 辅 LC100 三角连接到 [A] 主三角的左连接侧或右连接侧。

A C B

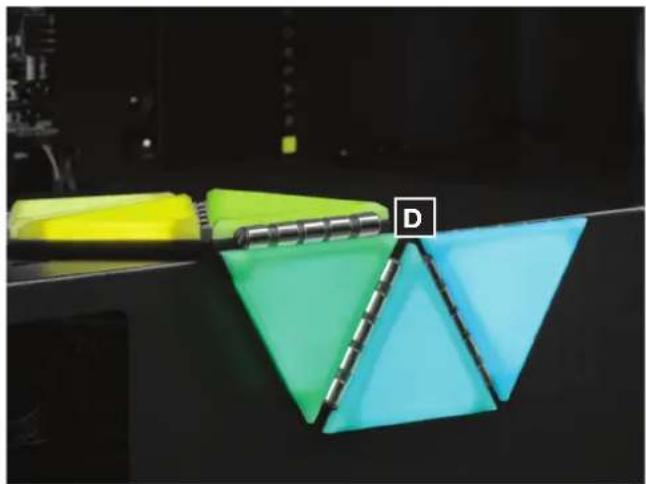

如果是将两个三角置于角落，请使用 [D] 5.5mm 连接杆。

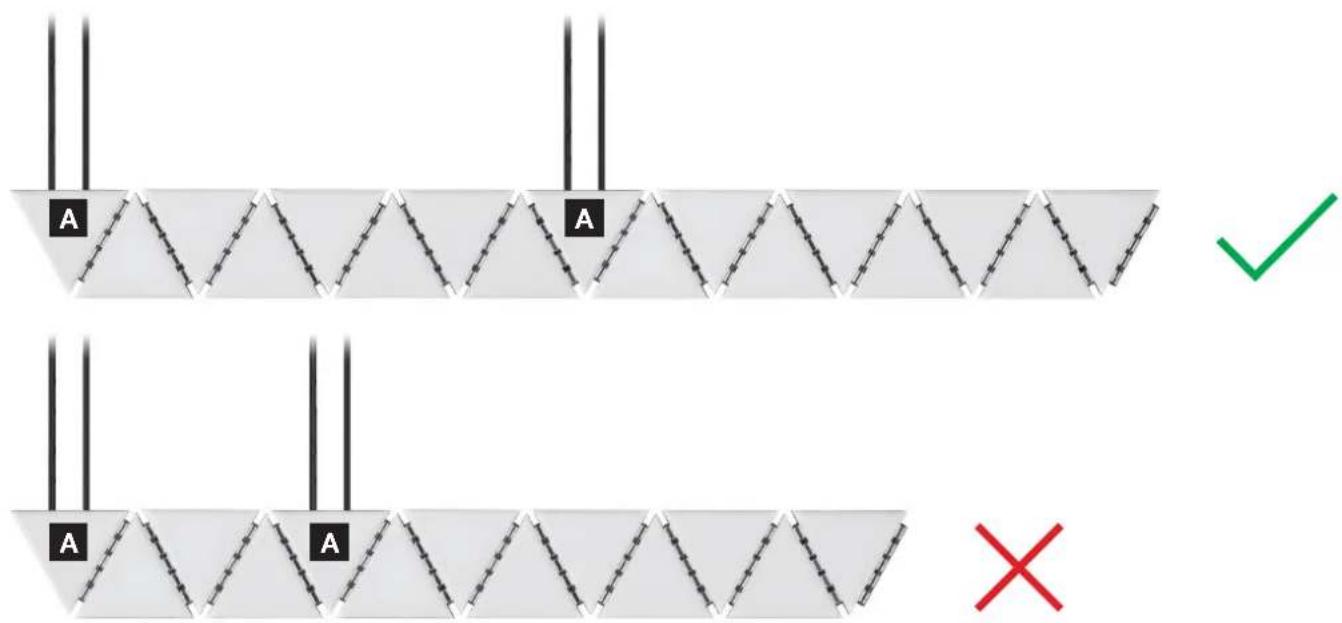

可同时连接多达十八(18)个 LC100 三角。需要额外的 [A] LC100 主三角板作为电源输入, 可通过 LC100 扩展套装获得。
辅助主三角上的 3 引脚 RGB 连接器不需要连接到 Lighting Node PRO。

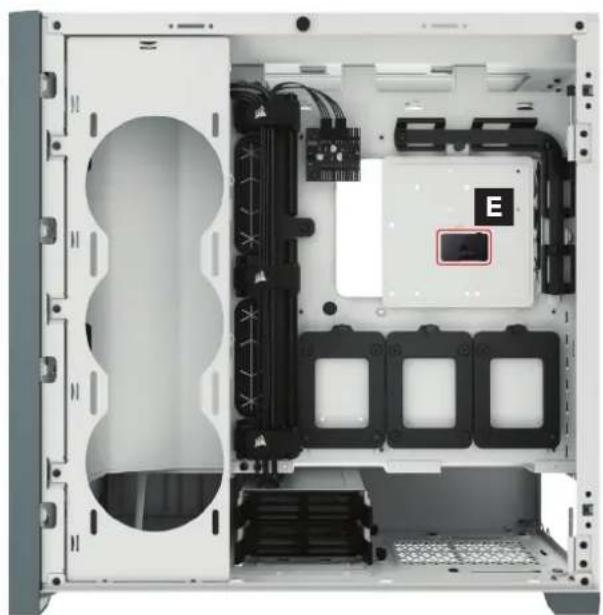

为 [E] Lighting Node PRO 找到一处位置，在该位置上，[A] 主三角的 3 引脚 RGB 线缆可以连接到 [E] Lighting Node PRO 上，然后使用随附的安装条进行安装。

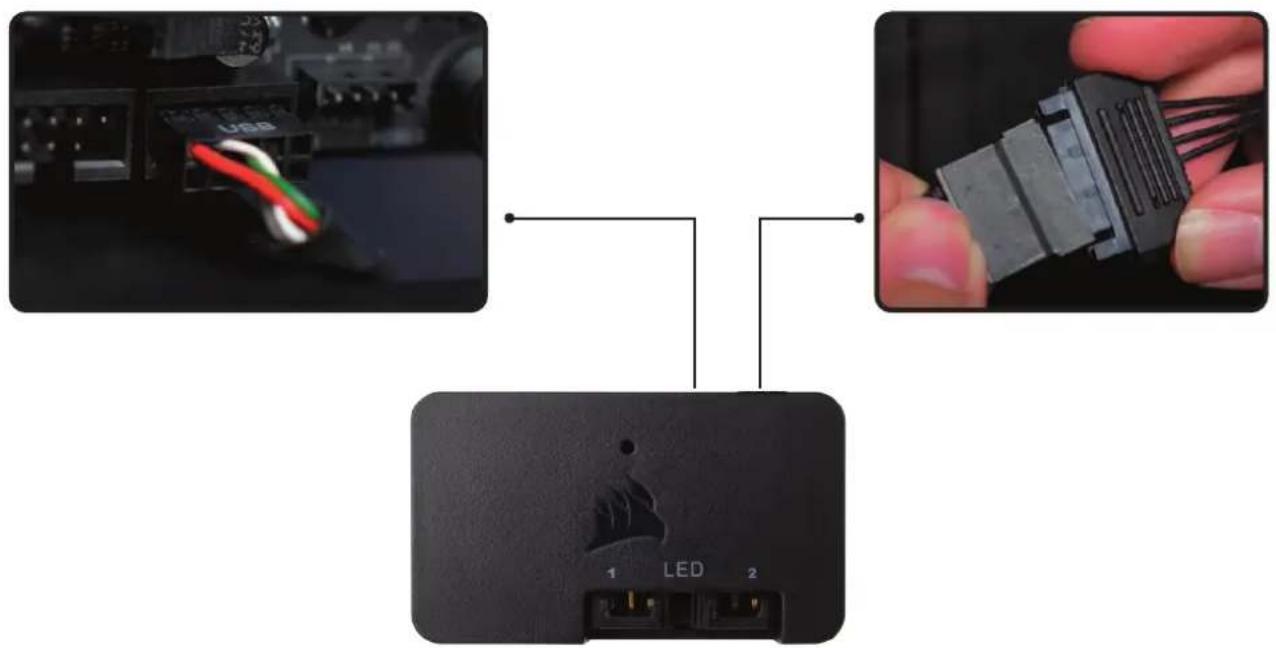

4. 连接 LC100

将 [A] 主三角的 3 引脚 RGB 连接器连接到 [E] Lighting Node PRO。

将 [E] Lighting Node PRO 的 9 引脚 USB 电缆 [F] 插入主板内或 USB 集线器上可用的 USB 2.0 接头中。
将 SATA 电源连接器连接到电源装置上的可用 SATA 接头。

点击图像下载美商海盗船的新版 iCUE 软件。

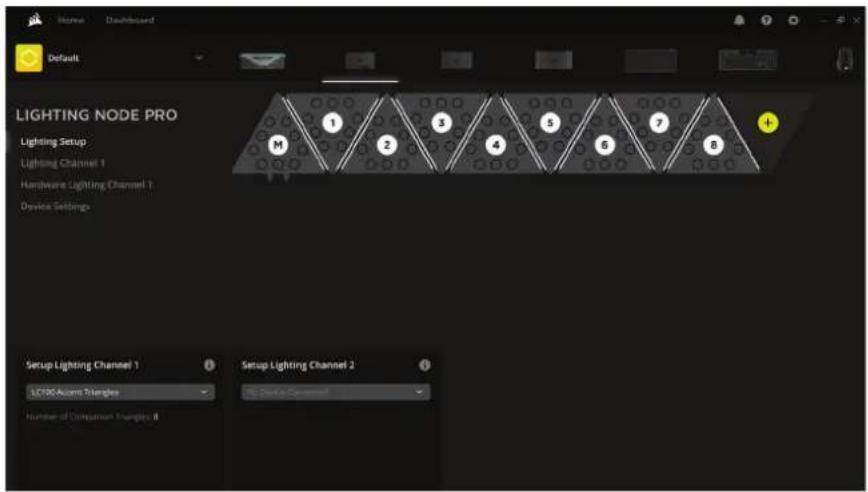

安装 iCUE 后, 在 iCUE 灯光效果设置页面的 Lighting Node PRO 下选择 “LC100”, 然后确定您的系统上安装的三角数量。
或者, 使用 iCUE 的设置向导来指导您配置 LC100 Case Accent Lighting Triangle。

请访问我们的 CORSAIR LAB 以了解更多 iCUE 设置、配置和技巧。

LIGHTING NODE PRO COMMANDER PRO COMMANDER CORE XT

每个控制器不超过 18 个 LC100 三角

製造商/進口商名稱：海盜船電子股份有限公司

製造商/進口商地址：新北市汐止區新台五路一段93號31樓

製造商/進口商電話：[phone]

R-R-CSI-RWF0072

MSIP-REM-RWF0019

本表格依据SJ/T11364的规定编制。
O：表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。表中标有“X”的所有部件都符合欧盟RoHS法规“欧洲议会和欧盟理事会2011年6月8日关于电子电器设备中限制使用某些有害物质的2011/65/EU号指令”

注：环保使用期限的参考标识取决于产品正常工作的温度和湿度等条件
