| Tipo de producto | Iluminación de acento para carcasa |
| Marca | Corsair |
| Modelo | iCUE LC100 |
| Dimensiones de los paneles | Triángulos de 4 cm de lado (aproximadamente) |
| Peso | Aproximadamente 50 g por triángulo |
| Alimentación | Mediante conector SATA (incluido con el controlador) |
| Conectividad | USB 2.0 interno (9 pines) para el controlador |
| Número máximo de paneles | Hasta 18 triángulos por controlador |
| Tipo de controlador | Lighting Node PRO (incluido en el kit de inicio) |
| Software de control | iCUE (descarga gratuita) |
| Temperatura de funcionamiento | 0°C a +40°C |
| Material | Plástico con superficie de acero para fijación magnética |
| Color de iluminación | RGB direccionable (16,8 millones de colores) |
| Fijación | Magnética sobre superficie de acero |
| Conexión entre paneles | Varillas de conexión de 4 mm o 5,5 mm |
| Compatibilidad | Carcasas de PC con superficie de acero |
| Contenido del kit de inicio | Triángulos LC100, controlador Lighting Node PRO, cables, varillas de conexión |
| Mantenimiento | Limpiar con un paño suave y seco |
| Seguridad | Evitar el contacto de los pines con objetos extraños |
| Garantía | Conforme a las directivas europeas (ver manual) |
| Reparabilidad | Piezas de repuesto no especificadas, contactar al servicio técnico de Corsair |
Preguntas frecuentes - iCUE LC100 CORSAIR
Preguntas de los usuarios sobre iCUE LC100 CORSAIR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones iCUE LC100 - CORSAIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. iCUE LC100 de la marca CORSAIR.
MANUAL DE USUARIO iCUE LC100 CORSAIR
A 1x TRIÁNGULO LC100 PRINCIPAL
B 8x TRIÁNGULOS LC100 COMPLEMENTARIOS
8x VARILLAS DE CONEXIÓN DE 4 MM
D 2x VARILLAS DE CONEXIÓN DE 5.5 MM
E LIGHTING NODE PRO (INCLUIDO CON EL KIT DE INICIO LC100)
F CABLES (INCLUIDO CON EL KIT DE INICIO LC100)

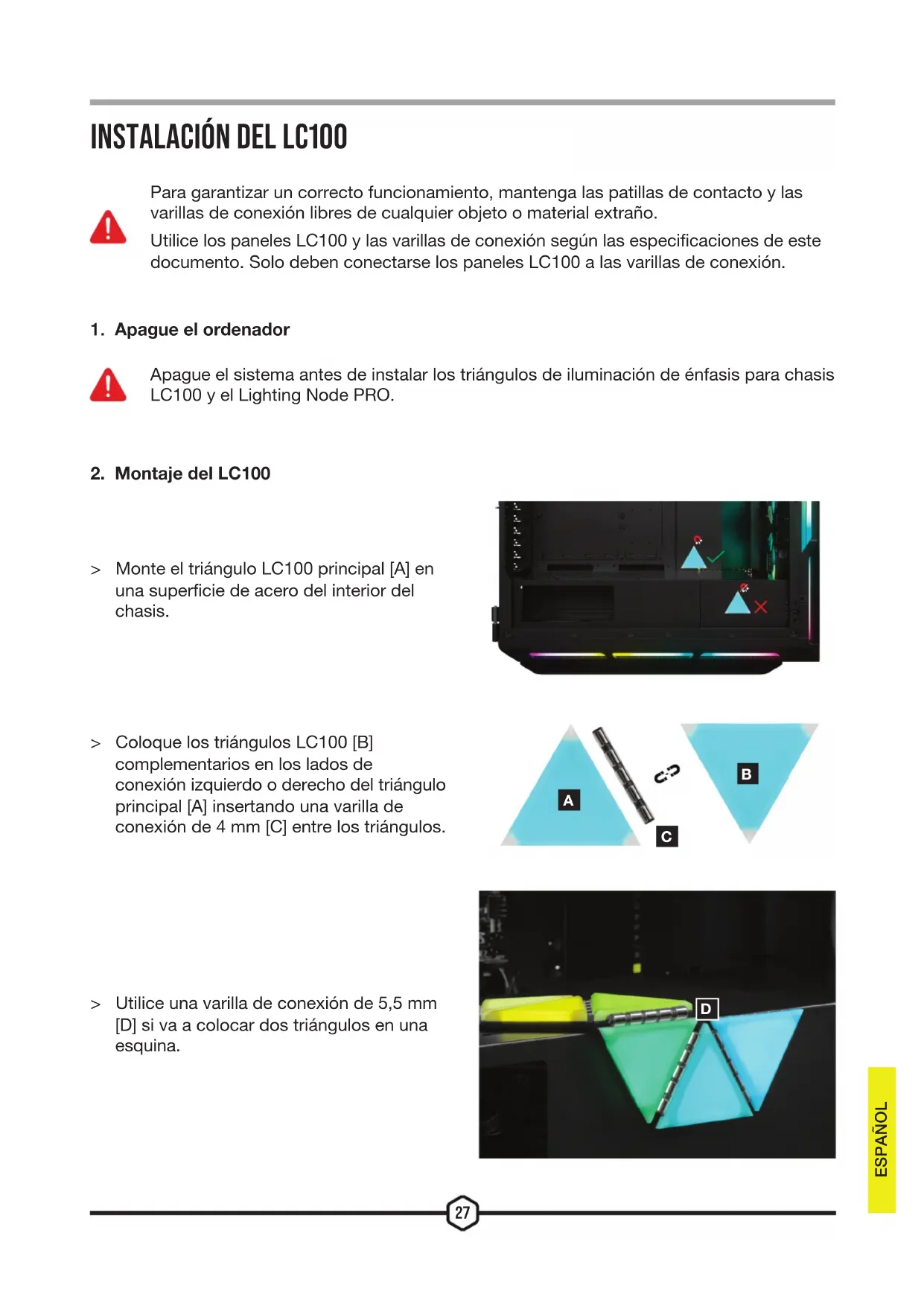

INSTALACIÓN DEL LC100
Para garantizar un correcto funcionamiento, mantenga las patillas de contacto y las varillas de conexión libres de cualquier objeto o material extraño.
Utilice los paneles LC100 y las varillas de conexión según las especificaciones de este documento. Solo deben conectarse los paneles LC100 a las varillas de conexión.
1. Apague el ordenador
Apague el sistema antes de instalar los triángulos de iluminación de énfasis para chasis LC100 y el Lighting Node PRO.
2. Montaje del LC100

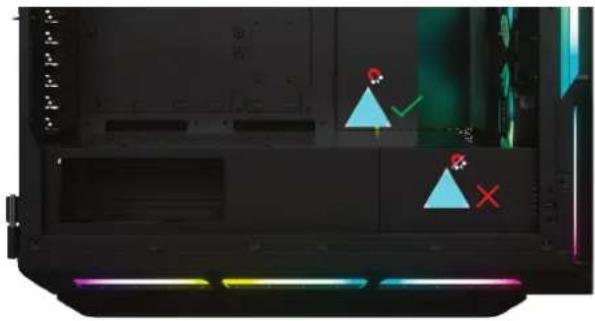

Monte el triángulo LC100 principal [A] en una superficie de acero del interior del chasis.
Coloque los triángulos LC100 [B] complementarios en los lados de conexión izquierdo o derecho del triángulo principal [A] insertando una varilla de conexión de 4 mm [C] entre los triángulos.
Utilice una varilla de conexión de 5,5 mm [D] si va a colocar dos triángulos en una esquina.
Se pueden colocar simultáneamente hasta dieciocho (18) triángulos LC100 en total. Se necesita un triángulo principal LC100 [A] adicional como entrada de alimentación, disponible en el Kit de expansión LC100.
No es necesario conectar al Lighting Node PRO el conector RGB de 3 pines del panel maestro secundario.
3. Montaje del Lighting Node PRO (solo Kit de inicio)

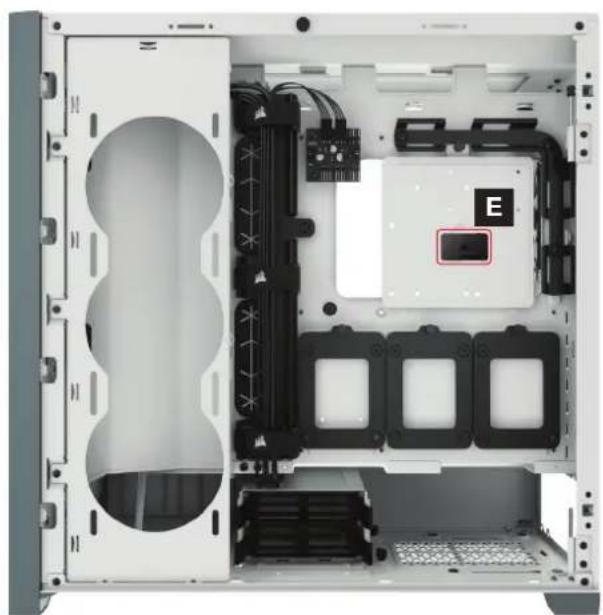

Encuentre una ubicación para el Lighting Node PRO [E] que permita que el cable RGB de 3 pines del triángulo principal [A] llegue al Lighting Node PRO [E]. A continuación, colóquelo con las tiras de montaje incluidas.
Conecte el cable USB de 9 pines [F] del Lighting Node PRO [E] a cualquier cabezal USB 2.0 interno disponible en la placa base o el concentrador USB.
Conecte el conector de alimentación SATA a un conector SATA disponible de la unidad de fuente de alimentación.
CONFIGURACIÓN DE iCUE
6. Instale iCUE
Haga clic en la imagen para descargar la versión más reciente del software iCUE de CORSAIR.

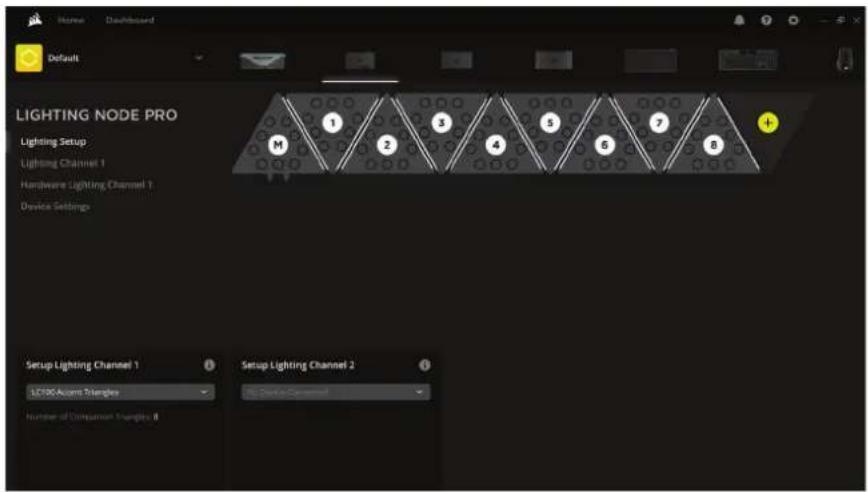

Cuando haya instalado iCUE, seleccione "LC100" en la página Configuración de iluminación de Lighting Node PRO y defina el número de triángulos que tiene en su sistema.
También puede usar el Asistente de configuración de iCUE para que le guíe durante la configuración de los triángulos de iluminación de énfasis para chasis LC100.
CONFIGURACIÓN ADICIONAL
Visite CORSAIR LAB para configurar iCUE más a fondo, información sobre ajustes y consejos.
LIGHTING NODE PRO COMMANDER PRO COMMANDER CORE XT
Hasta 18 triángulos LC100 como máximo por controlador
PORTUGUÊS

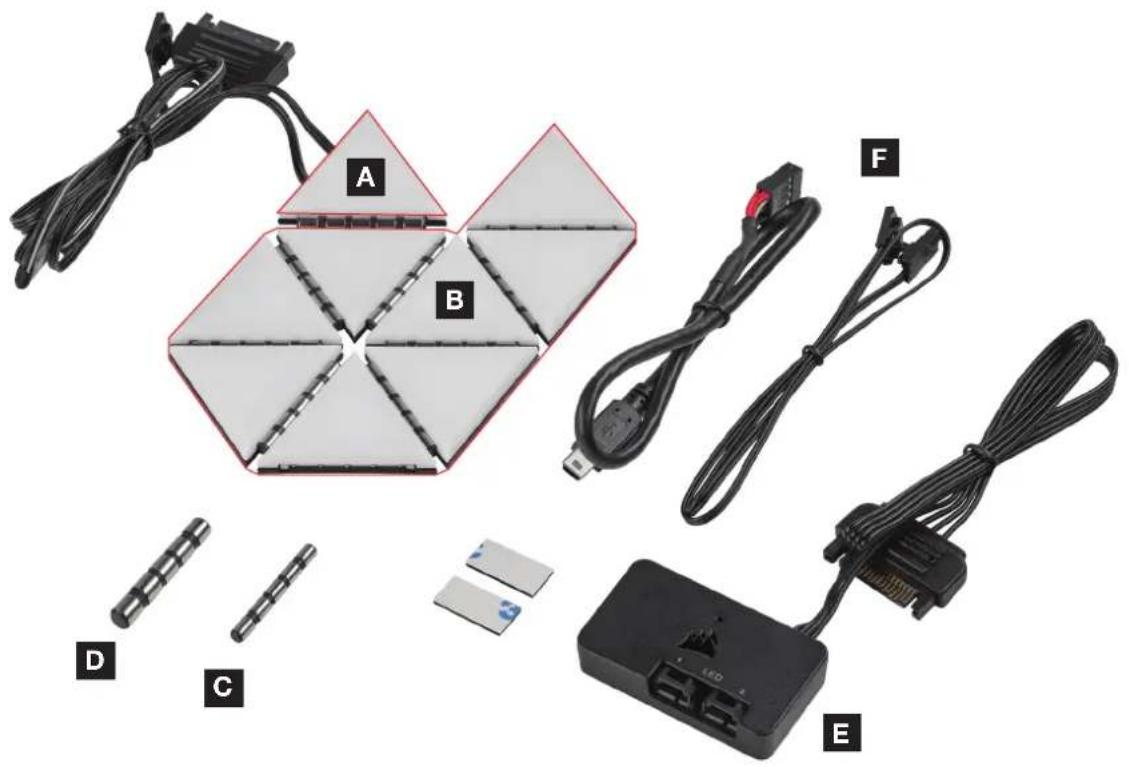

CONHECER O SEU LC100
B 8x TRIÂNGULOS LC100 COMPLEMENTARES
8x HASTES DE LIGAÇÃO DE 4 mm
D 2x HASTES DE LIGAÇÃO DE 5,5 mm
E LIGHTING NODE PRO (INCLUÍDO COM O KIT BÁSICO LC100)
F CABOS (INCLUÍDO COM O KIT BÁSICO LC100)
INSTALAÇÃO DO LC100
ES CORSAIR MEMORY, Inc. declara que este equipo cumple con las directivas 2014/30/UE y 2011/65/UE.
Puede obtener una copia de la declaración de conformidad original en “corsair.com/documentation”.
Temperatura de funcionamiento: 0°C \~ +40°C
El Representante Autorizado En Europa
NOTA SOBRE LA PROTECCIÓN MEDIOAMBIENTAL
Después de la puesta en marcha de la directiva Europea 2012/19/UE en el sistema legislativo nacional, Se aplicara lo siguiente:
Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica.
El usuario está legalmente obligado a llevar los aparatos eléctricos y electrónicos, así como pilas y pilas recargables, al final de su vida útil a los puntos de recogida comunales o a devolverlos al lugar donde los adquirió. Los detalles quedaran definidos por la ley de cada país. El símbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a ello. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados, contribuye Usted de forma importante a la protección de nuestro medio ambiente.
