Tipo de producto	Gabinete de computadora ATX torre media compacta
Marca	Corsair
Modelo	Crystal Series 460X
Dimensiones (L x A x Al)	440 x 220 x 464 mm
Material del panel frontal	Vidrio templado
Material del panel lateral	Vidrio templado (lado principal), acero (lado opuesto)
Factor de forma de placa base compatible	ATX, Micro-ATX, Mini-ITX
Longitud máxima de la tarjeta gráfica	370 mm
Altura máxima del disipador de CPU	170 mm
Longitud máxima de la fuente de alimentación	200 mm
Ubicaciones de ventiladores	Frente: 3x120 mm o 2x140 mm Superior: 2x120 mm o 2x140 mm Trasero: 1x120 mm
Compatibilidad de radiadores	Frente: 280/360 mm Superior: 240 mm Trasero: 120 mm
Conectores del panel frontal	2x USB 3.0, conector de auriculares, conector de micrófono, botones de encendido/reinicio
Funciones principales	Paneles de vidrio templado, diseño Direct Airflow Path, cubierta de fuente y discos duros extraíble, filtros antipolvo, controlador RGB integrado (versión RGB)
Contenido del kit de accesorios	Tornillos, separadores, bandejas de discos duros, controlador RGB (versión RGB)
Mantenimiento y limpieza	Limpie regularmente los filtros antipolvo con un paño suave o una aspiradora.
Seguridad	Utilícelo sobre una superficie estable. Tenga cuidado con los bordes de vidrio. Desconecte la alimentación antes de cualquier manipulación.
Piezas de repuesto y reparabilidad	Contacte al soporte de Corsair a través de support.corsair.com para obtener piezas de repuesto bajo garantía (RMA).
Información general	Cumple con la directiva 2011/65/UE (RoHS). Recicle según la directiva 2012/19/UE (RAEE).

Preguntas frecuentes - Crystal Series 460X CORSAIR

¿Es importante la polaridad para los conectores del panel frontal?

No, excepto para los conectores LED. Los conectores Power SW, Reset SW, HDD LED (sin polaridad) se pueden conectar indistintamente. Para los LED, respete la polaridad (+ y -) indicada en la placa base.

¿Qué hacer si mi gabinete llega dañado o un ventilador deja de funcionar?

Visite el sitio web support.corsair.com y solicite una autorización de devolución (RMA) para reemplazar las piezas defectuosas.

¿Dónde puedo instalar ventiladores adicionales?

Puede instalar ventiladores en las siguientes ubicaciones:
- Frente: 3 x 120 mm o 2 x 140 mm
- Superior: 2 x 120 mm o 2 x 140 mm
- Trasero: 1 x 120 mm.

¿Cuál es la longitud máxima de la tarjeta gráfica compatible?

La longitud máxima de la tarjeta gráfica es de 370 mm.

¿Qué tipo de fuente de alimentación es compatible?

Se puede instalar una fuente de alimentación de formato ATX de hasta 200 mm de largo en el compartimento inferior.

¿Cómo instalar un disco duro de 3,5 pulgadas?

Coloque el disco en la bandeja correspondiente, luego deslice el conjunto en la jaula de discos duros desde la parte posterior de la placa base hasta que encaje.

¿Puedo instalar un SSD?

Sí, deslice el disco de 2,5 pulgadas en la bandeja prevista hasta que encaje en su lugar.

¿Cómo quitar el panel frontal?

Desatornille los tornillos de fijación del panel frontal, luego retírelo suavemente pero con firmeza del gabinete tirando hacia adelante.

¿Cuál es la función del controlador de ventilador RGB (en la versión 460X RGB)?

El controlador permite gestionar la iluminación RGB de los ventiladores incluidos. Consulte la guía de inicio rápido proporcionada para instrucciones de conexión y uso.

¿El gabinete tiene filtros antipolvo?

Sí, el gabinete está equipado con filtros antipolvo extraíbles en la cubierta superior y las entradas de aire frontales. Límpielos regularmente para mantener un buen flujo de aire.

MANUAL DE USUARIO Crystal Series 460X CORSAIR

GUIDA ALL'INSTALLAZIONE ■ GUÍA DE INSTALACIÓN

GUIA DE INSTALAÇÃO ■ PRZEWODNIK PO INSTALACJI

Contenido Especificaciones del chasis

Fellcitaciones	51
Especificaciones del chasis	52
Contenido del conjunto de accesorios	53
Características del chasis	54
Cómo remover los paneles laterales	55
Cómo Instalar la placa base	55
Cómo Instalar unidades HDD (disco duro)	56
Cómo instalar unidades SSD (estado sólido)	56
Cómo instalar la fuente de alimentación	57
Cómo instalar la(s) tarjeta(s) de PCI-e / PCI	57
Cómo remover la fascia delantera	58
Cómo instalar los conectores frontales de I/O (E/S)	58
Cómo utilizar el controlador de ventiladores RGB (460X - RGB)	59
Preguntas frecuentes	60

¡Felicitaciones!

Gracias por comprar el chasis ATX compacto semitorre de vidrio templado Crystal Series 460X.

Gracias a los paneles frontal y lateral de vidrio templado, CORSAIR Crystal Series 460X es un chasis ATX compacto y atractivo con gran potencial de refrigeración. Los cables y las unidades se almacenan debajo de una cubierta extraíble de dos piezas del disco duro y la fuente de alimentación. El diseño Direct Airflow permite que los ventiladores obtengan el aire fácilmente a través de las jaulas y puedan dirigirlo hacia los componentes con más temperatura para que todo funcione de manera silenciosa y con la temperatura justa.

Largo	440mm
Ancho	220mm
Alto	464mm

Longitud máxima de la GPU	370mm
Altura máxima del ventilador de la CPU	170mm
Longitud máxima de la PSU	200mm

Ublicaciones de los ventiladores
Parte delantera	3 x 120mm / 2 x 140mm
Parte superior	2 x 120mm / 2 x 140mm
Parte trasera	120mm

Compatibilidad con los radiadores
Parte dolantora	280mm / 360mm
Parte superior	240mm
Parte trasera	120mm

Contenido del conjunto de accesorios

Apoyo para placa base

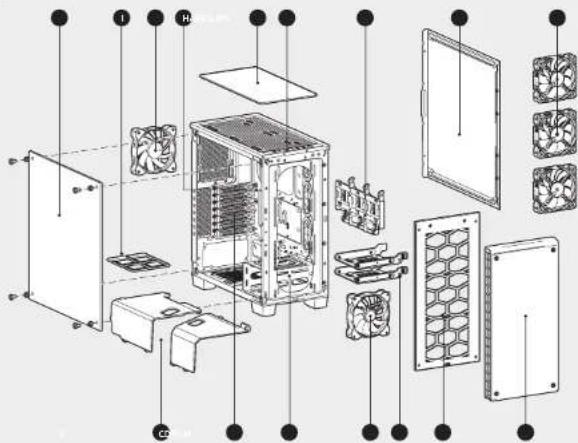

Características del chasis

Panel lateral de vidrio templado
Panel lateral sólido
PSU modular y extraíble, cubiertas de unidades de 3,5 pulg.
Jaula y guías de la unidad HDD modular
E Monturas traseras de la unidad SDD
F Ventilador de entrada frontal AF140L
6 Ventilador de salida trasero AF120L
Orificio en la placa posterior de la CPU y orificios incorporados para la instalación de los cables con ojales
Filtros de polvo
Cubierta superior
Panel de E/S (2 puertos USB 3.0, puerto de audio de salida, puerto de audio de entrada, alimentación y reinicio)
7 ranuras de expansión
Panel frontal extraíble de vidrio templado
N (x3) Ventiladores SP120 LED RGB (460X - RGB)

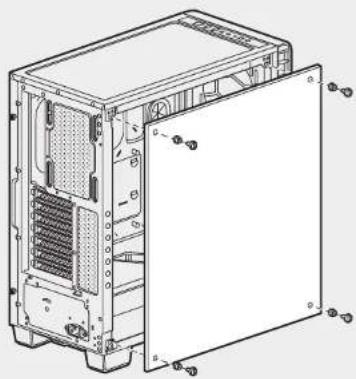

1. Cómo extraer los paneles laterales

Desenrosque los tornillos de pulgar y quite el panel lateral.

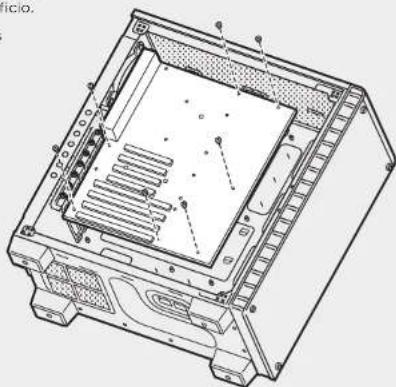

Coloque la protección de E/S de la placa base dentro del orificio.

Alinee la placa base con los soportes en el chasis.

Asegúrela con los tornillos que se incluyen. b

3. Cómo instalar unidades HDD (disco duro)

Paso 1 - Coloque la unidad en la bandeja para unidades de 3,5 pulg.

Paso 2 - Deslice el conjunto de la unidad y el riel en la jaula de HDD, desde la parte trasera de la placa base, como se muestra.

4. Cómo instalar unidades SSD (estado sólido)

Deslice la unidad de 2,5 pulg. en la bandeja hasta que quede sujeta en el lugar.

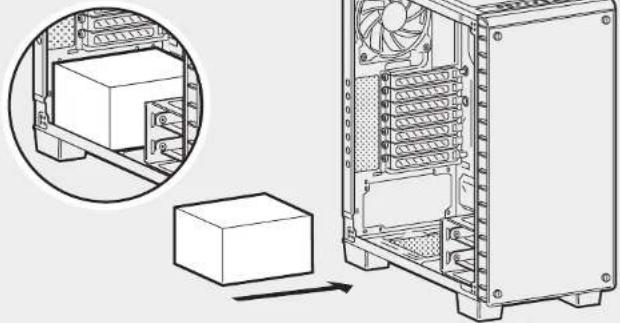

5. Cómo instalar la fuente de alimentación

Instale la PSU en la cámara inferior del chasis y asegúrela con cuatro tornillos en la parte trasera.

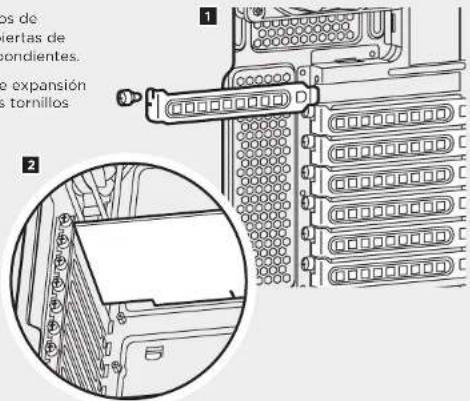

1. Extraiga los tornillos de mariposa y las cubiertas de las ranuras correspondientes.
2. Instale la tarjeta de expansión y asegúrela con los tornillos de mariposa.

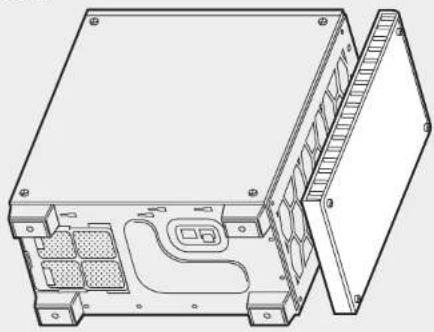

7. Cómo extraer el panel frontal

Desatornille el panel frontal y luego extráigalo del chasis, lentamente pero con firmeza.

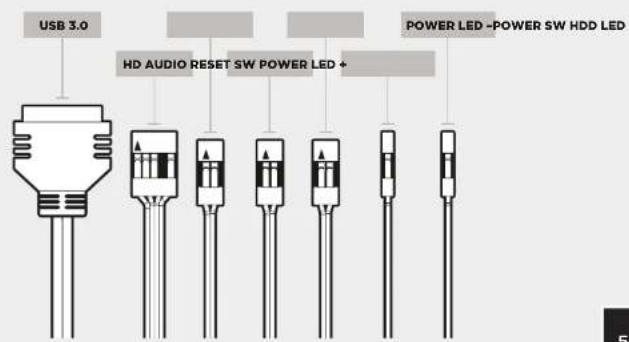

8. Cómo instalar los conectores frontales de I/O (E/S)

Consulte el manual de la placa base para localizar la ubicación de los cabezales del panel delantero y de los pernos de salida.

CRYSTAL SERIES 460X

9. Cómo utilizar el controlador de ventiladores RGB (460X - RGB)

Vea la Guía de inicio rápido del controlador de ventiladores RGB para instrucciones más detalladas.

Preguntas frecuentes

1. ¿Es importante la polaridad al instalar el cabezal de reinicio y de encendido del panel I/O? No, sólo los cabezales LED.
2. ¿Con quién me debo poner en contacto si recibo mi chasis dañado o uno de los ventiladores ya no funciona? Por favor, diríjase a support.corsair.com y pida un RMA para que podamos reemplazar las piezas dañadas.
3. ¿Dónde puedo montar un ventilador?

Puntos de montaje para ventiladores
Parte delantera 3 x 120mm, 2 x 140mm
Parte superior 2 x 120mm / 2 x 140mm
Parte trasos 120mm

Para obtener más información sobre este chasis, visite la página del producto en corsalr.com.

CRYSTAL SERIES 460X

Passo 1 - Coloque a unidade na bandeja de unidades de 3,5".

CORSAIR MEMORY, Inc. declara que este equipo cumple con la directive 2011/65/EU. Puede obtener una copia de la declaración de conformidad original en

"[e-mail]"

NOTA SOBRE LA PROTECCIÓN MEDIOAMBIENTAL

Después de la puesta en marcha de la directiva Europea 2012/19/EU en el sistema legislativo nacional, Se aplicará lo siguiente:

Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica.

El usuario está legalmente obligado a llevar los aparatos eléctricos y electrónicos, así como pilas y pilas recargables, al final de su vida útil a los puntos de recogida comunales o a devolverlos al lugar donde los acquirió. Los detalles que daran definidos por la ley de cada país. El símbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a allo. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados, contribuyó Usted de forma importante a la protección de nuestro medio amiente.
